La fissuration par réflexion se produit lorsque des fissures ou des joints dans une couche de béton sous-jacente ou une base stabilisée se propagent vers le haut à travers un revêtement d’enrobé. Il s’agit de l’un des types de dégradation les plus courants dans les chaussées composites et réhabilitées. Couvre les mécanismes, la prévention (couches intermédiaires membranaires anti-contrainte, géotextiles, revêtements épais) et la détection dans les inspections de revêtement.
La fissuration par réflexion est un mécanisme de dégradation qui figure parmi les défis les plus persistants et les plus coûteux en ingénierie de réhabilitation des chaussées. Lorsqu’un nouveau revêtement en béton bitumineux est placé sur une chaussée existante contenant des fissures, des joints ou d’autres discontinuités, ces discontinuités sous-jacentes ne disparaissent pas simplement — elles concentrent les contraintes à leurs extrémités, et avec le temps, sous l’effet combiné des charges de trafic et des cycles thermiques, les fissures se propagent vers le haut à travers le nouveau revêtement jusqu’à devenir visibles en surface. Le résultat est une chaussée réhabilitée qui peut commencer à présenter des dégradations par fissuration dans un à cinq ans après la mise en œuvre, bien avant que la durée de vie nominale du revêtement ne soit atteinte.
Cette entrée de glossaire constitue une référence technique complète sur la fissuration par réflexion, couvrant ses mécanismes fondamentaux, la distinction entre la réflexion des joints et la réflexion des fissures, les facteurs régissant la vitesse de propagation des fissures, les technologies de prévention établies et émergentes, les normes de mesure de sévérité, les considérations particulières pour les chaussées aéroportuaires, le rôle de l’intelligence artificielle dans la détection et l’évaluation, ainsi que les alternatives de réhabilitation pour les chaussées déjà affectées par cette dégradation.
La fissuration par réflexion est définie comme la propagation de fissures ou de joints d’une couche de chaussée existante vers un nouveau revêtement placé au-dessus. Le terme capture l’essence du phénomène : le motif de fissuration dans le revêtement reflète le motif des discontinuités dans la couche sous-jacente. Ce type de dégradation est le plus couramment observé dans les systèmes de chaussées composites — où un revêtement d’enrobé a été placé sur une chaussée en béton de ciment Portland (PCC) — mais il se produit également lorsque des revêtements d’enrobé sont placés sur des chaussées en enrobé détériorées, des bases stabilisées au ciment, ou d’autres couches de fondation semi-rigides.

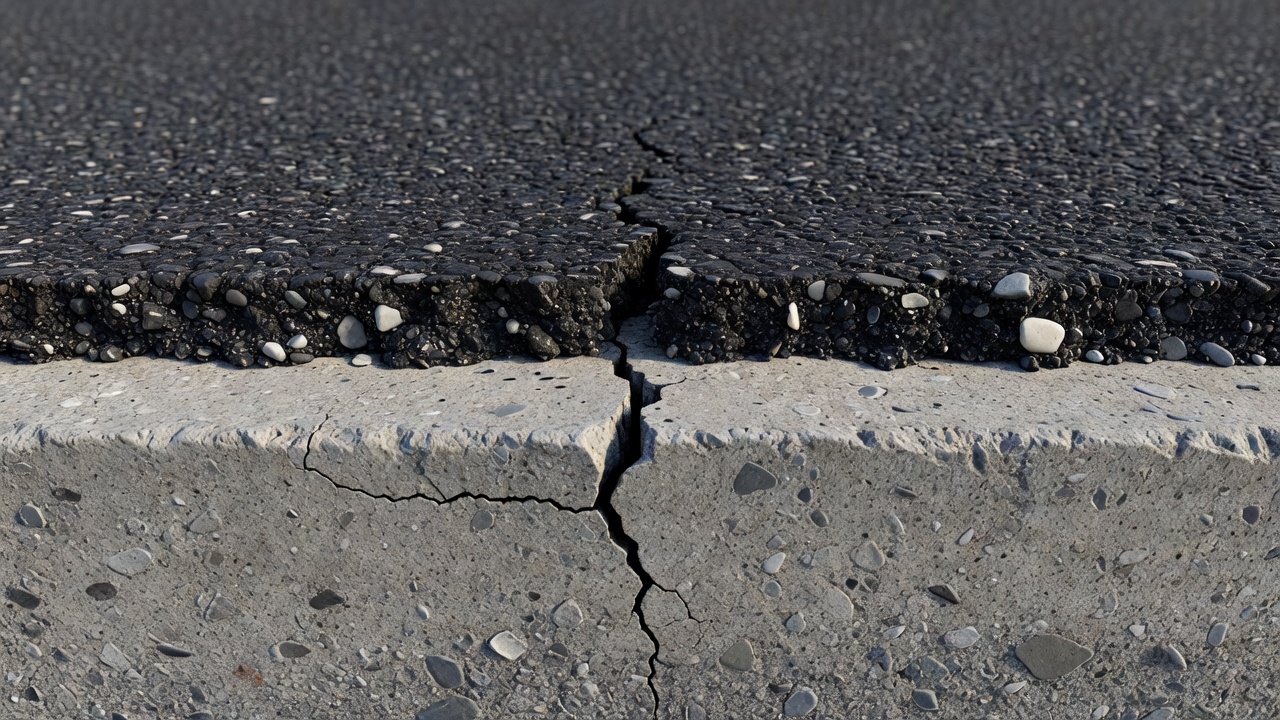

Le mécanisme physique de la fissuration par réflexion est régi par les principes de la mécanique de la rupture. À l’extrémité de chaque fissure ou joint existant dans la chaussée sous-jacente, il existe une concentration de contraintes — une région localisée où la contrainte appliquée est amplifiée par rapport à la contrainte de champ lointain dans le matériau environnant. Lorsque les charges de trafic ou les déformations thermiques sont appliquées au système de chaussée, l’intensité des contraintes à ces extrémités de fissures peut dépasser la résistance à la traction ou la ténacité à la rupture du matériau du revêtement d’enrobé, initiant ainsi une nouvelle fissure qui se propage vers le haut à travers le revêtement.
Trois modes distincts de sollicitation contribuent à la fissuration par réflexion, correspondant aux trois modes classiques de la mécanique de la rupture. Le mode I (mode d’ouverture) se produit lorsque des contraintes de traction se développent à la base du revêtement directement au-dessus de la fissure existante, typiquement sous l’effet de la flexion induite par le trafic ou de la contraction thermique de la dalle sous-jacente. Il s’agit du mécanisme le plus courant et le plus étudié. Le mode II (mode de glissement/cisaillement) se produit lorsque les déflexions verticales différentielles de part et d’autre de la fissure existante créent des contraintes de cisaillement dans le revêtement, particulièrement lorsque l’efficacité de transfert de charge (LTE) à travers le joint ou la fissure est faible. Le mode III (mode de déchirement) est moins courant dans les chaussées mais peut survenir sous l’effet d’un déplacement latéral dû à l’instabilité de la plateforme ou à des conditions de chargement inhabituelles.
Le processus d’initiation et de propagation des fissures peut suivre différentes voies selon le mécanisme dominant. Sous chargement thermique, la fissuration peut s’initier simultanément en haut et en bas du revêtement et se propager vers le milieu, un phénomène documenté par Joseph et Haas (1989) dans Transportation Research Record 1215. Sous chargement de trafic avec un bon transfert de charge, la fissuration s’initie généralement à la base du revêtement et se propage vers le haut. Sous chargement thermique et de trafic combiné, des distributions de contraintes complexes se développent à travers l’épaisseur du revêtement, avec des zones de traction et de compression alternant selon l’ampleur relative et le moment de chaque composante de chargement.
D’un point de vue de la mécanique de la rupture, la propagation des fissures dans les revêtements d’enrobé est modélisée à l’aide de la loi de Paris-Erdogan, qui relie le taux de croissance des fissures par cycle de chargement (dc/dN) à l’amplitude du facteur d’intensité de contrainte (ΔK) : dc/dN = A(ΔK)^n, où A et n sont des paramètres de rupture du matériau déterminés à partir de la complaisance au fluage et de la résistance à la traction du mélange d’enrobé. Pour la fissuration d’origine thermique, la même relation est appliquée avec les cycles thermiques remplaçant les cycles de trafic (dc/dT). L’endommagement total est calculé à l’aide de l’hypothèse de dommage cumulatif linéaire de Miner, en sommant les dommages provenant des mécanismes de flexion, de cisaillement et thermique de manière indépendante. Cette approche constitue la base du modèle de fissuration par réflexion implémenté dans la procédure de dimensionnement AASHTO Pavement ME.
Bien que la mécanique sous-jacente soit identique, les ingénieurs de chaussées distinguent deux sous-types de fissuration par réflexion en fonction de la nature de la discontinuité dans la chaussée existante : la fissuration par réflexion des joints et la fissuration par réflexion des fissures. Cette distinction a des implications pratiques pour la conception des revêtements, car les deux types présentent des motifs, des vitesses de propagation et des réponses aux traitements d’atténuation différents.
La fissuration par réflexion des joints se produit lorsqu’un revêtement d’enrobé est placé sur une chaussée en béton de ciment Portland jointé (JPCC). Les joints dans le béton — qu’il s’agisse de joints de dilatation, de joints de retrait ou de joints de construction — représentent des discontinuités délibérées dans la structure de la chaussée. Ces joints sont généralement droits, régulièrement espacés à des intervalles correspondant aux dimensions des dalles de béton (généralement de 3,7 à 6,1 mètres ou de 12 à 20 pieds), et orientés transversalement et longitudinalement par rapport à l’axe de la chaussée. Lorsque ces joints se réfléchissent à travers le revêtement, les fissures résultantes sont caractéristiquement droites, linéaires et régulièrement espacées. La fissuration par réflexion des joints produit un motif de fissuration en quadrillage qui reflète la disposition des dalles sous-jacentes avec une fidélité remarquable. La largeur de fissure en surface tend à être uniforme sur toute sa longueur, et les fissures apparaissent souvent par paires ou séries correspondant à l’espacement des joints. Dans les chaussées aéroportuaires, où les dimensions des dalles en béton sont typiquement de 6,25 m × 6,25 m (20 pi × 20 pi) ou 7,6 m × 7,6 m (25 pi × 25 pi), la fissuration par réflexion des joints produit un motif très reconnaissable de fissures orthogonales à ces intervalles.
La fissuration par réflexion des fissures se propage à partir de fissures aléatoires, induites par la fatigue ou d’origine thermique dans une chaussée en enrobé détériorée existante, une chaussée en béton armé continu (CRCP), ou une base stabilisée au ciment. Contrairement aux joints, ces fissures sont irrégulières en espacement, orientation et motif. Elles peuvent être longitudinales, transversales, en forme de bloc ou en maillage de crocodile selon le type de dégradation dans la couche sous-jacente. Lorsque ces fissures se réfléchissent à travers un revêtement, le motif de fissuration en surface résultant est correspondamment irrégulier. La fissuration par réflexion des fissures est souvent plus difficile à prédire et à atténuer que la fissuration par réflexion des joints car la densité et la sévérité des fissures peuvent varier considérablement sur la surface de la chaussée, et les faces des fissures sous-jacentes peuvent être rugueuses, imbriquées ou partiellement scellées avec des débris, affectant les caractéristiques de transfert de charge et les facteurs de concentration de contraintes de manière imprévisible.
La signification pratique de cette distinction s’étend au choix des traitements. La fissuration par réflexion des joints, en raison de son motif et de son espacement prévisibles, se prête bien à une atténuation ciblée — par exemple, placer une bande de couche intermédiaire membranaire anti-contrainte (SAMI) ou de géotextile directement au-dessus de chaque joint avant le revêtement. La fissuration par réflexion des fissures provenant de fissures de fatigue aléatoires peut nécessiter un traitement d’intercouche sur toute la largeur ou des stratégies de réparation pré-revêtement plus agressives. L’efficacité de transfert de charge aux joints (mesurable par déflectomètre à masse tombante) fournit une donnée d’entrée quantitative pour l’analyse de la fissuration par réflexion des joints, tandis que la nature irrégulière des fissures de fatigue rend ces mesures plus complexes.
Le tableau ci-dessous résume les principales caractéristiques distinctives :
| Caractéristique | Fissuration par réflexion des joints | Fissuration par réflexion des fissures |
|---|---|---|
| Discontinuité source | Joints délibérés dans le JPCC | Fissures aléatoires/de fatigue dans l’AC, CRCP ou base stabilisée |
| Motif de fissuration | Droit, régulier, en quadrillage | Irrégulier, orientation variable |
| Espacement | Correspond aux dimensions des dalles (3,7–7,6 m) | Variable, souvent de 1 à 5 m |
| Uniformité de largeur | Uniforme sur la longueur | Variable sur la longueur |
| Mesure du LTE | Essai FWD standard possible | Complexe, variable |
| Ciblage de l’atténuation | Traitement en bande possible sur les joints | Traitement sur toute la largeur généralement nécessaire |
La vitesse à laquelle les fissures par réflexion se propagent à travers un revêtement d’enrobé est régie par une interaction complexe entre les propriétés des matériaux, les paramètres de conception structurale, les conditions environnementales et les caractéristiques de chargement du trafic. Comprendre ces facteurs est essentiel tant pour prédire les performances du revêtement que pour concevoir des stratégies d’atténuation efficaces.
L’épaisseur du revêtement est le facteur structurel le plus direct. La règle empirique, établie par des décennies d’observation sur le terrain, stipule que chaque pouce (25 mm) d’épaisseur de revêtement d’enrobé fournit environ un an de résistance à la fissuration par réflexion avant que les fissures ne deviennent visibles en surface. Bien qu’il s’agisse d’une approximation grossière qui ne tient pas compte des nombreuses variables discutées ci-dessous, elle souligne la limitation fondamentale de l’épaisseur seule comme stratégie d’atténuation. Augmenter l’épaisseur du revêtement de 50 mm à 150 mm peut retarder la réflexion des fissures d’environ deux à six ans, mais cela n’empêche pas le mécanisme sous-jacent. Les analyses par éléments finis de Joseph (1989) ont démontré que la concentration de contrainte à l’extrémité de la fissure diminue avec l’augmentation de l’épaisseur du revêtement, mais la relation est non linéaire — doubler l’épaisseur ne réduit pas la contrainte de moitié.
L’efficacité de transfert de charge (LTE) à travers la fissure ou le joint existant est un paramètre critique. La LTE quantifie la capacité de la discontinuité à transférer la charge d’un côté à l’autre, généralement exprimée en pourcentage mesuré par le déflectomètre à masse tombante (FWD). Une LTE élevée (supérieure à 70 %) indique un bon verrouillage des granulats, une action de goujon ou une continuité d’armature à travers la fissure, entraînant une déflexion verticale différentielle minimale et un état de contrainte principalement en mode de flexion. Une LTE faible (inférieure à 50 %) permet une déflexion différentielle substantielle, activant le mode de cisaillement de propagation des fissures, qui est généralement plus dommageable et entraîne une croissance plus rapide des fissures. Les procédures de dimensionnement Pavement ME exigent la LTE comme donnée d’entrée directe dans le modèle d’endommagement par fissuration par réflexion.
Les effets de température sont dominants dans de nombreuses régions climatiques. Les cycles de température quotidiens et saisonniers entraînent la dilatation et la contraction de la couche de chaussée sous-jacente. Pour les chaussées en béton jointé, une baisse de température de 20 °C (36 °F) peut induire des ouvertures de joint de 0,5 à 1,5 mm selon la longueur de dalle et le coefficient de dilatation thermique du béton (généralement de 9 à 12 × 10⁻⁶/°C). Ce mouvement horizontal crée une déformation de traction dans le revêtement directement au-dessus du joint. Dans les climats froids où les températures de surface de la chaussée peuvent varier de -30 °C en hiver à +60 °C en été, l’endommagement thermique cumulé sur des centaines de cycles annuels peut dépasser l’endommagement induit par le trafic. La rigidité du béton bitumineux dépendante de la température — qui peut varier de trois ordres de grandeur entre les conditions estivales et hivernales — complique davantage l’analyse des contraintes, car le revêtement est le plus rigide et le plus fragile précisément lorsque les contraintes de traction thermiques sont les plus élevées.
La largeur et l’état des fissures existantes influencent le facteur de concentration de contraintes. Des fissures plus larges dans la chaussée sous-jacente créent des portées non soutenues plus grandes dans le revêtement, augmentant à la fois les contraintes de flexion et de cisaillement. Les fissures qui ont été préalablement scellées ou réparées peuvent se comporter différemment des fissures non scellées, et la présence d’eau, de fines ou de débris dans la fissure peut affecter le transfert de charge et la distribution des contraintes.
Les propriétés du mélange d’enrobé déterminent la résistance du revêtement à l’initiation et à la propagation des fissures. Les paramètres clés comprennent la classe et la modification du liant bitumineux (les liants modifiés aux polymères avec une récupération élastique plus élevée montrent une résistance à la fissuration significativement meilleure), la rigidité du mélange (un équilibre est nécessaire — trop rigide favorise la rupture fragile, trop souple favorise l’orniérage), la teneur en vides (une teneur en vides plus faible améliore généralement la résistance à la fracture mais peut compromettre la résistance à l’orniérage), et les propriétés des granulats, y compris la granulométrie, l’angularité et l’adhésion granulats-bitume.
Le volume de trafic et les caractéristiques de chargement affectent le taux de propagation des fissures induites par le trafic. Des charges d’essieu plus lourdes produisent des intensités de contrainte plus élevées aux extrémités des fissures. Le chargement des aéronefs, avec des pressions de pneus typiquement comprises entre 1,0 et 1,5 MPa (145 et 220 psi) et des charges totales par train d’atterrissage dépassant 200 kN (45 000 lb), représente certaines des conditions de chargement les plus sévères pour la fissuration par réflexion. Le trafic canalisé — où les roues suivent des trajectoires presque identiques — concentre l’endommagement dans des zones étroites, accélérant la propagation des fissures par rapport aux modèles de trafic avec déport latéral.
L’interaction entre ces facteurs signifie que la performance face à la fissuration par réflexion ne peut être prédite à partir d’une seule variable isolée. Un revêtement mince avec un excellent traitement d’intercouche peut surpasser un revêtement épais sans traitement, et une chaussée dans un climat modéré avec un trafic lourd peut se dégrader plus tôt qu’une autre dans un climat extrême avec un trafic léger. Cette complexité souligne la valeur des méthodes de dimensionnement mécanistique-empiriques qui intègrent tous les facteurs pertinents dans un modèle unifié de propagation des fissures.
Prévenir ou retarder la fissuration par réflexion nécessite d’intervenir sur un ou plusieurs des mécanismes qui entraînent la propagation des fissures : réduire la concentration de contraintes à l’extrémité de la fissure, augmenter la résistance à la fracture du matériau du revêtement, ou éliminer complètement la discontinuité dans la couche sous-jacente.
Une couche intermédiaire membranaire anti-contrainte (SAMI) est une couche mince d’enrobé caoutchouté modifié aux polymères — généralement de 10 à 30 mm d’épaisseur — placée directement sur la surface de la chaussée fissurée ou jointée existante avant l’application du revêtement d’enrobé. La SAMI fonctionne comme un atténuateur de contraintes : son faible module d’élasticité (typiquement de 50 à 200 MPa aux températures de service, contre 2 000 à 5 000 MPa pour un enrobé conventionnel) lui permet de se déformer sous les mouvements de la fissure sous-jacente sans transmettre la concentration totale de contraintes au revêtement supérieur.
Les SAMI sont construites à l’aide de liants bitumineux caoutchoutés contenant 18 à 22 % de caoutchouc broyé en poids de liant, produisant un matériau hautement élastique capable de supporter des déformations de traction de 5 à 10 % sans rupture — contre moins de 1 % pour un enrobé conventionnel. La membrane est généralement recouverte d’un enduit gravillonné léger pour la protéger pendant le trafic de chantier et pour fournir une surface d’adhérence pour le revêtement.
Les données de performance sur le terrain montrent systématiquement que les SAMI peuvent prolonger le délai d’apparition de la première fissure par réflexion d’un facteur de deux à trois par rapport aux revêtements non traités d’épaisseur équivalente. Le Louisiana Transportation Research Center a documenté des revêtements traités par SAMI restant sans fissure pendant 8 à 12 ans sous trafic modéré, contre 3 à 5 ans pour les revêtements non traités. La principale limitation des SAMI est leur coût relativement élevé — ajoutant généralement 15 à 25 % au coût du projet de revêtement — et la nécessité d’équipements spécialisés et d’entrepreneurs expérimentés pour une installation correcte.
Un exemple commercial est le système SuperSAMI développé par Tarmac au Royaume-Uni, qui est spécifiquement conçu pour le revêtement des chaussées en béton jointé. Placé à une épaisseur de 15 à 30 mm, il a démontré plus de 10 ans de performance sans fissure sur des sections autoroutières à fort trafic.

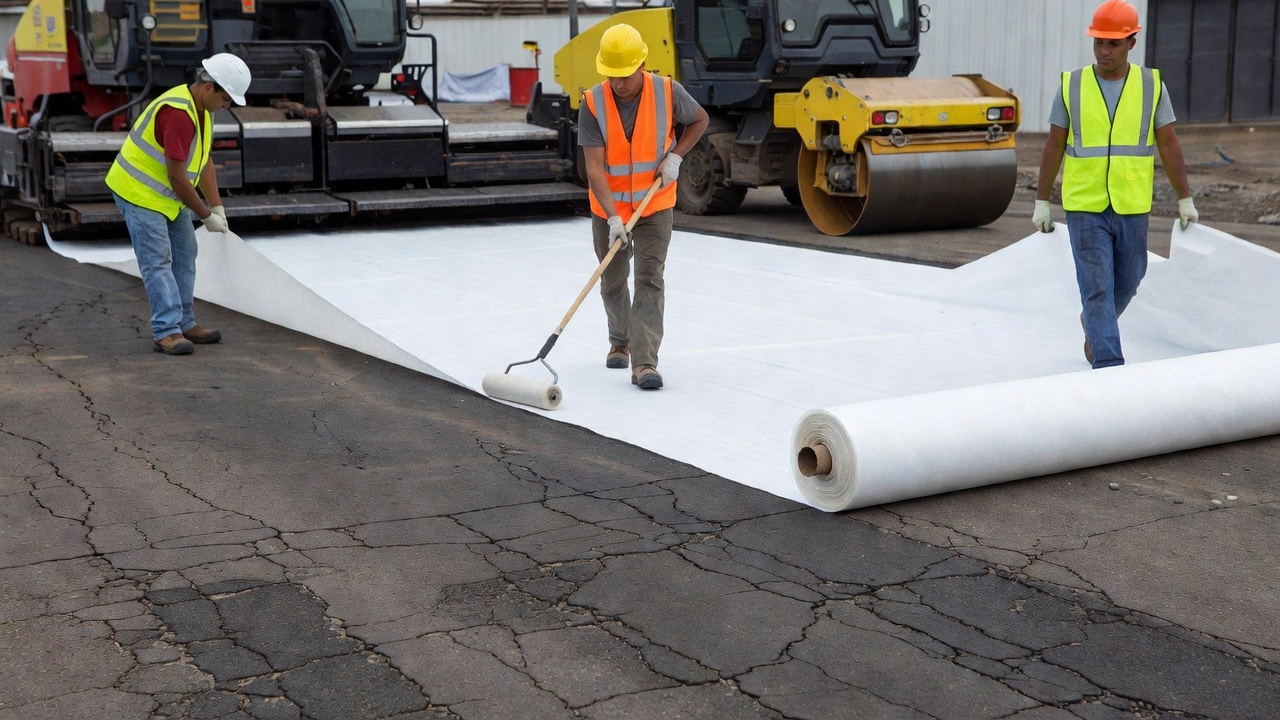

Les couches intermédiaires géosynthétiques — y compris les géotextiles (tissus non tissés aiguilletés), les géogrilles (structures polymères ou en fibres de verre à mailles ouvertes) et les grilles de chaussée — sont placées à l’interface entre la chaussée existante et le nouveau revêtement, généralement liées par une couche d’accrochage d’émulsion de bitume ou de liant modifié aux polymères. Contrairement aux SAMI, qui absorbent les contraintes par déformation volumique, les couches intermédiaires géosynthétiques fonctionnent principalement par renforcement : elles pontent la fissure existante et redistribuent horizontalement les contraintes de traction, convertissant la contrainte verticale génératrice de fissure en tension dans le plan que le géosynthétique résiste.
Les grilles de chaussée en fibres de verre, comme le système GlasGrid distribué par Tensar International, sont fabriquées à partir de fibres de verre à haute résistance à la traction enduites de bitume modifié aux polymères pour compatibilité avec l’enrobé. Avec des résistances à la traction dépassant généralement 100 kN/m dans les directions longitudinale et transversale et un allongement à la rupture inférieur à 4 %, ces grilles fournissent un renforcement substantiel à de faibles niveaux de déformation. La structure en grille — avec des tailles d’ouverture de 12,5 à 25 mm — permet au revêtement d’enrobé de se lier à travers les ouvertures de la grille à la chaussée sous-jacente, maintenant la résistance au cisaillement de l’interface. Tensar rapporte que les systèmes de grilles en fibres de verre peuvent prolonger la durée de vie de la chaussée de 200 % ou plus lorsqu’ils sont correctement installés entre une couche de réglage et la couche de surface.
Les géotextiles non tissés fonctionnent différemment : lorsqu’ils sont saturés de couche d’accrochage bitumineuse, ils forment une membrane d’étanchéité qui empêche l’eau de surface de pénétrer à travers les fissures réfléchies vers les couches sous-jacentes, réduisant ainsi l’endommagement accéléré par l’humidité même après que les fissures se sont réfléchies. Les géotextiles en polypropylène et polyester avec une masse surfacique de 135 à 200 g/m² sont couramment spécifiés. La saturation et le collage du géotextile nécessitent un contrôle qualité rigoureux de la construction — une quantité insuffisante de couche d’accrochage entraîne la délamination, tandis qu’une quantité excessive peut provoquer le glissement du revêtement.
Les analyses par éléments finis de Joseph (1989) utilisant la théorie de la bande de fissuration ont démontré que le renforcement géosynthétique à l’interface du revêtement réduit la contrainte à l’extrémité de la fissure d’environ 15 à 20 %. Bien que cela puisse sembler modeste, la relation non linéaire entre l’amplitude de contrainte et la durée de vie en fatigue signifie que même de petites réductions de contrainte peuvent produire des extensions de durée de vie substantielles. La même analyse a montré que le renforcement devient de plus en plus efficace à mesure que la fissure se propage, suggérant que les géosynthétiques sont particulièrement précieux pour ralentir les derniers stades de croissance des fissures plutôt que pour empêcher leur initiation.
L’approche d’intercouche la plus avancée combine les technologies SAMI et géosynthétique en une couche intermédiaire composite de relaxation de contraintes. Dans cette configuration, une couche SAMI est placée en premier pour fournir une absorption de contraintes et une étanchéité, et une géogrille est intégrée dans ou placée au-dessus de la SAMI pour fournir un renforcement en traction. Les recherches de Cheetham et Haas ont démontré que les intercouches composites peuvent atteindre des réductions de contrainte équivalentes à un revêtement significativement plus épais — une SAMI de 30 mm avec renforcement par géogrille offrant une atténuation de fissuration similaire à une SAMI de 50 mm seule. Cela a des implications pratiques importantes lorsque l’épaisseur du revêtement est contrainte par les gabarits verticaux, les exigences de surface de dégagement ou les considérations de poids sur les tabliers de ponts.
L’augmentation de l’épaisseur du revêtement réduit l’intensité de contrainte à l’extrémité de la fissure en augmentant la distance entre la fissure et la surface du revêtement et en distribuant les charges de roue sur une plus grande surface au niveau du plan de fissuration. La relation suit cependant une loi des rendements décroissants. L’observation empirique selon laquelle un pouce d’enrobé fournit environ un an de résistance à la fissuration signifie que même un revêtement de 150 mm (6 pouces) — qui serait exceptionnellement épais pour la plupart des projets de réhabilitation — ne fournit qu’environ six ans de performance sans fissure sans mesures d’atténuation supplémentaires.
Le guide de dimensionnement des chaussées AASHTO 1993 fournissait des recommandations d’épaisseur minimale de revêtement basées sur l’état de la chaussée existante : 50 mm (2 pouces) pour les chaussées en bon état avec un minimum de fissuration, 75 à 100 mm (3 à 4 pouces) pour les chaussées avec fissuration modérée, et 125 mm (5 pouces) ou plus pour les chaussées sévèrement fissurées. Ces valeurs étaient reconnues comme des minimums nécessitant des mesures d’atténuation supplémentaires pour des performances satisfaisantes à long terme. Les procédures de dimensionnement mécanistique-empiriques modernes modélisent explicitement la relation entre l’épaisseur du revêtement et le taux de propagation de la fissuration par réflexion, permettant aux ingénieurs d’optimiser l’épaisseur par rapport au coût et aux exigences de performance.
Plutôt que de tenter d’empêcher la réflexion des fissures à travers le revêtement, les techniques de fissuration-damage et de rubblisation éliminent le mécanisme générateur de fissures en détruisant la continuité structurelle de la chaussée en béton sous-jacente avant la mise en place du revêtement.
La fissuration-damage (crack-and-seat) consiste à casser la chaussée en béton existante en morceaux typiquement de 0,3 à 0,6 m (1 à 2 pi) à l’aide d’un brise-béton, d’un marteau-guillotine ou d’un briseur à fréquence résonante. Les morceaux cassés sont ensuite damés dans la plateforme avec un rouleau pneumatique ou vibrateur lourd, créant une couche de fragments qui fonctionne comme une base granulaire de haute qualité plutôt qu’une dalle. La clé du succès de la fissuration-damage est d’obtenir des fragments suffisamment petits pour éliminer l’effet dalle — et donc le mouvement thermique — tout en maintenant une contribution structurelle adéquate. Des fragments de taille supérieure à 0,6 m peuvent encore présenter un certain comportement de dalle et un mouvement thermique, risquant une fissuration par réflexion dans le revêtement.
La rubblisation est une version plus agressive qui réduit la chaussée en béton en fragments typiquement de 50 à 150 mm (2 à 6 pouces), la convertissant essentiellement en un matériau granulaire de base. La rubblisation est généralement réalisée avec des briseurs à fréquence résonante, des briseurs à têtes multiples ou des marteaux-guillotine, suivie d’un compactage avec des rouleaux vibrants. La couche rubblisée résultante a un module d’élasticité d’environ 200 à 700 MPa — comparable à une base en pierre concassée de haute qualité — et ne présente aucun effet de dalle.
Les deux techniques exigent que le béton existant soit non armé, ou que toute armature soit correctement sectionnée. L’épaisseur du revêtement d’enrobé placé sur du béton fissuré-damé ou rubblisé est typiquement de 100 à 200 mm (4 à 8 pouces) pour les applications routières et de 150 à 250 mm (6 à 10 pouces) pour les applications aéroportuaires, dimensionnée à l’aide des méthodes conventionnelles de chaussée souple puisque la couche sous-jacente ne se comporte plus comme une chaussée rigide.

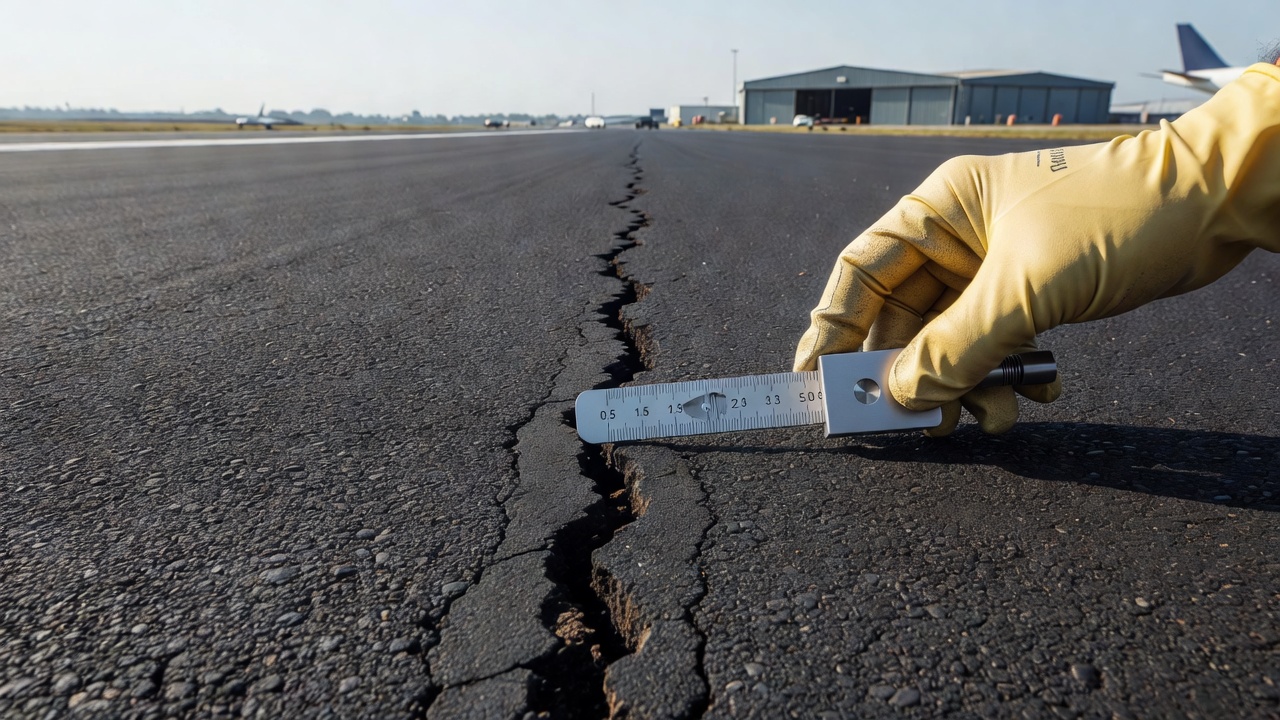

La mesure et la classification de la sévérité de la fissuration par réflexion suivent des protocoles standardisés qui permettent une évaluation cohérente de l’état des différentes chaussées, agences et programmes d’inspection. La norme la plus largement utilisée est l’ASTM D6433 — Pratique standard pour les relevés d’indice de condition des chaussées routières et de parkings, avec son équivalent aéroportuaire l’ASTM D5340 — Méthode d’essai standard pour les relevés d’indice de condition des chaussées aéroportuaires. Ces normes définissent la fissuration par réflexion comme un type de dégradation distinct avec trois niveaux de sévérité basés sur la largeur de fissure, l’éclatement et les dégradations associées.
La sévérité faible de la fissuration par réflexion est caractérisée par des largeurs de fissure inférieures à 6 mm (0,25 pouce), sans éclatement le long des bords de la fissure, sans pompage d’eau ou de fines à travers la fissure, et sans signe de désenrobage ou de fissuration secondaire adjacente à la fissure principale. À ce niveau de sévérité, la fissure est principalement une préoccupation esthétique et une voie potentielle d’infiltration d’eau, mais elle n’affecte pas encore significativement la qualité de roulement ou l’intégrité structurelle.
La sévérité moyenne de la fissuration par réflexion présente des largeurs de fissure comprises entre 6 et 19 mm (0,25 à 0,75 pouce), avec un éclatement mineur — de petits fragments d’enrobé se détachant des bords de la fissure — et un pompage possible. Le pompage, l’éjection d’eau et de matériaux fins à travers la fissure sous l’effet des charges de trafic, indique que la fissure a pénétré toute l’épaisseur du revêtement et que l’eau se déplace à travers la structure de la chaussée, accélérant l’endommagement de la plateforme et des couches de base.
La sévérité élevée de la fissuration par réflexion présente des largeurs de fissure supérieures à 19 mm (0,75 pouce), un éclatement sévère avec une perte de matière importante le long de la fissure, un pompage certain, et souvent un désenrobage ou une fissuration secondaire à proximité de la fissure principale. À ce niveau de sévérité, la fissure représente un défaut structurel qui compromet le transfert de charge, permet une infiltration d’eau substantielle et peut constituer un risque de débris d’objets étrangers (FOD) dans les applications aéroportuaires.
La mesure de la densité de fissuration pour le calcul du PCI est exprimée en mètres linéaires de fissuration par unité d’échantillonnage de chaussée (typiquement 225 m² ou 2 500 pi² pour les routes, et 450 m² ou 5 000 pi² pour les aéroports). Des valeurs de déduction sont attribuées en fonction de la densité et de la sévérité, avec des déductions plus élevées pour les sévérités plus élevées à densité donnée. Les valeurs de déduction cumulées sont utilisées pour calculer l’indice de condition de chaussée sur une échelle de 0 à 100, où 100 représente une chaussée en parfait état.
En plus de la méthodologie ASTM PCI, de nombreuses agences complètent les mesures de fissuration par des essais au déflectomètre à masse tombante (FWD) pour évaluer l’efficacité de transfert de charge à travers les fissures réfléchies, le radar géologique (GPR) pour détecter les fissures souterraines avant qu’elles ne deviennent visibles en surface, et le carottage pour vérifier la profondeur de pénétration des fissures et l’état des couches sous-jacentes.
Les chaussées aéroportuaires présentent des défis uniques pour la gestion de la fissuration par réflexion en raison des conditions de chargement extrêmes, des exigences de sécurité strictes et des contraintes opérationnelles qui caractérisent l’environnement aéronautique. Les trains d’atterrissage des aéronefs imposent des charges concentrées qui peuvent dépasser 30 tonnes par roue sur de petites surfaces de contact de pneus, produisant des contraintes de chaussée bien supérieures à celles générées par les véhicules routiers. La Federal Aviation Administration (FAA) et l’Organisation de l’aviation civile internationale (OACI) fournissent des recommandations spécifiques pour la conception des revêtements de chaussées aéroportuaires, bien que la fissuration par réflexion reste un domaine où le jugement d’ingénieur et l’analyse complémentaire sont nécessaires.
La circulaire consultative FAA 150/5320-6 — Conception et évaluation des chaussées aéroportuaires fournit le cadre de conception principal pour les chaussées aéroportuaires aux États-Unis. Le logiciel FAARFIELD (FAA Rigid and Flexible Iterative Elastic Layered Design) de la FAA, utilisé pour le dimensionnement en épaisseur des chaussées aéroportuaires, calcule la durée de vie structurelle des chaussées souples et rigides sur la base d’une analyse élastique multicouche et de facteurs d’endommagement cumulé. Cependant, FAARFIELD ne modélise pas explicitement la fissuration par réflexion, la délamination ou d’autres mécanismes de détérioration spécifiques aux revêtements. Comme indiqué lors de l’atelier 2024 de l’OACI sur les chaussées aérodromiques, cette lacune signifie que la durée de vie structurelle calculée par FAARFIELD peut surestimer les performances du revêtement si la fissuration par réflexion n’est pas traitée séparément par des stratégies d’atténuation.
Les revêtements de chaussées aéroportuaires sur béton varient généralement de 100 à 250 mm (4 à 10 pouces) d’épaisseur, l’extrémité supérieure de la plage étant utilisée pour les aéronefs lourds tels que le Boeing 777, l’Airbus A380 ou les avions cargo militaires. Les dimensions standard des dalles de béton pour les chaussées aéroportuaires — typiquement 6,25 m × 6,25 m (20 pi × 20 pi) pour les chaussées conçues par la FAA et jusqu’à 7,6 m × 7,6 m (25 pi × 25 pi) pour certaines conceptions OACI — produisent des espacements de joints environ deux fois supérieurs à ceux des chaussées routières, entraînant des mouvements de joints plus importants sous les cycles thermiques et des concentrations de contraintes proportionnellement plus élevées dans le revêtement.
Le programme technologique des chaussées en enrobé aéroportuaires (AAPTP) de la FAA, projet 05-04, a spécifiquement étudié les techniques d’atténuation des fissures par réflexion dans les chaussées côté piste. L’étude a évalué les couches intermédiaires membranaires anti-contrainte, les couches intermédiaires géosynthétiques, la rubblisation et les techniques de fissuration-damage sous conditions de chargement d’aéronefs. Les principales conclusions comprenaient : les SAMI avec liant bitumineux caoutchouté modifié aux polymères ont montré des performances supérieures pour les pistes et les voies de circulation à grande vitesse ; les intercouches géogrilles étaient plus efficaces lorsqu’elles étaient placées à une profondeur de 50 à 75 mm sous la surface du revêtement (c’est-à-dire entre une couche de réglage et une couche de surface plutôt que directement sur le béton) ; et la rubblisation suivie d’un revêtement d’enrobé de 200 à 250 mm fournissait une solution à long terme comparable à une reconstruction complète pour les aires de trafic en béton sévèrement détériorées.
Les considérations opérationnelles influencent fortement les décisions de réhabilitation aéroportuaire. Les fermetures de pistes pour la construction de revêtements sont généralement limitées à des fenêtres nocturnes de 6 à 8 heures, rendant la reconstruction sur toute l’épaisseur impraticable pour les pistes principales. Cette contrainte favorise les solutions de revêtement avec des traitements d’intercouche qui peuvent être mis en place et recouverts en une seule équipe. Le programme de recherche sur les chaussées de l’Arizona State University a développé un modèle de fissuration par réflexion spécifiquement pour la conception des revêtements d’enrobé aéroportuaires, intégrant les effets de la configuration des trains d’atterrissage (simple, double, double-tandem et tridem), de la pression des pneus et de l’environnement thermique de différentes régions climatiques.
Le tableau ci-dessous résume les conceptions typiques de revêtements aéroportuaires avec atténuation de la fissuration par réflexion :
| Type d’aéronef | État du PCC | Épaisseur du revêtement | Atténuation recommandée |
|---|---|---|---|
| Lourd (B777, A340) | Bon, bonne LTE | 125–175 mm | Intercouche composite SAMI + géogrille |
| Lourd (B777, A340) | Moyen, LTE modérée | 175–225 mm | Fissuration-damage + SAMI |
| Lourd (B777, A340) | Mauvais, LTE faible | 225–275 mm | Rubblisation ou reconstruction |
| Moyen (B737, A320) | Bon, bonne LTE | 100–150 mm | Intercouche géotextile ou géogrille |
| Moyen (B737, A320) | Moyen à mauvais | 150–200 mm | SAMI ou fissuration-damage |
| Aviation générale | Quelconque | 75–125 mm | Intercouche géotextile ou épaisseur accrue |
La détection et la classification de la fissuration par réflexion ont historiquement reposé sur des relevés visuels manuels — un processus laborieux, subjectif et potentiellement dangereux nécessitant que les inspecteurs parcourent les chaussées à pied ou en véhicule tout en enregistrant les données de dégradation. L’application de l’intelligence artificielle (IA) et de la vision par ordinateur à l’évaluation de l’état des chaussées transforme ce processus, permettant une détection des fissures plus rapide, plus cohérente et plus détaillée que les méthodes manuelles.
Les systèmes d’inspection de chaussées modernes basés sur l’IA utilisent des caméras haute résolution montées sur des véhicules ou des drones pour capturer une imagerie continue de la surface de la chaussée. Ces images — généralement collectées à des résolutions de 1 à 2 mm par pixel à des vitesses autoroutières — sont traitées par des réseaux neuronaux convolutionnels profonds (CNN) entraînés sur de grands ensembles de données d’images de dégradation de chaussées étiquetées. Les réseaux neuronaux apprennent à identifier les fissures, à les classer par type (réflexion, fatigue, blocs, longitudinales, transversales, etc.), à mesurer leur largeur et leur étendue, et à attribuer des niveaux de sévérité conformément à l’ASTM D6433 ou aux normes équivalentes.
Le défi spécifique pour la détection de la fissuration par réflexion est de la distinguer des autres types de fissures qui peuvent paraître similaires en surface. Les fissures par réflexion sont généralement plus droites et plus régulières que les fissures de fatigue, se produisent à des espacements qui correspondent aux motifs de joints ou de fissures sous-jacents, et peuvent s’étendre sur toute la largeur de la voie de chaussée ou de la piste. Les systèmes d’IA avancés intègrent non seulement la détection locale de fissures au niveau du pixel, mais aussi l’analyse spatiale des motifs qui reconnaît la régularité caractéristique de la fissuration par réflexion. Certains systèmes intègrent des données historiques de chaussée — telles que les espacements de joints connus dans le béton sous-jacent — comme information préalable pour améliorer la précision de la classification.
Benesch, un cabinet d’ingénierie conseil, a développé un flux de travail d’inspection de chaussées basé sur l’IA qui a été reconnu par Bentley Systems pour avoir réduit le temps d’inspection de 75 % par rapport aux méthodes manuelles. Le système utilise des modèles d’apprentissage automatique entraînés sur des milliers d’images de chaussées pour détecter et classer les fissures, y compris la fissuration par réflexion, en alimentant directement les résultats dans les systèmes de gestion de chaussées et les bases de données de gestion d’actifs. Des systèmes similaires ont été déployés par des départements d’État des transports et des autorités aéroportuaires, avec des précisions de détection de fissures signalées dépassant 90 % pour les fissures de plus de 2 mm.
L’intégration de la détection de fissures par IA avec la collecte d’images par drone est particulièrement pertinente pour les applications aéroportuaires, où l’accès aux pistes et aux voies de circulation pour l’inspection manuelle est fortement restreint. Les drones équipés de caméras haute résolution peuvent inspecter une piste entière en un seul vol pendant une brève fenêtre de fermeture, le traitement par IA de l’imagerie étant achevé en quelques heures. Cette capacité permet une surveillance plus fréquente de l’état, une détection plus précoce de la fissuration par réflexion émergente et une intervention plus rapide — autant d’éléments qui contribuent à prolonger la durée de vie de la chaussée et à réduire les coûts de cycle de vie.
Le rapport 2024 des National Academies sur les applications de l’IA pour l’évaluation automatique de l’état des chaussées a identifié plusieurs capacités émergentes : l’intégration de multiples modalités d’imagerie (lumière visible, thermographie infrarouge et radar géologique) pour la détection des fissures souterraines avant leur manifestation en surface ; l’utilisation d’algorithmes de détection de changement qui comparent les relevés successifs pour identifier les fissures nouvelles ou en propagation ; et le développement de modèles prédictifs qui prévoient la croissance des fissures sur la base des taux de propagation observés et des données projetées de trafic et de climat.
Lorsque la fissuration par réflexion a déjà atteint un niveau de sévérité qui compromet les performances ou la sécurité de la chaussée, une réhabilitation est nécessaire. Le choix d’une stratégie de réhabilitation appropriée dépend de l’état actuel du revêtement et de la chaussée sous-jacente, de la sévérité et de l’étendue des fissures, des fenêtres de construction disponibles et des attentes de durée de vie résiduelle de la chaussée.
Le scellement et le remplissage des fissures est l’intervention la moins intensive, adaptée à la fissuration par réflexion de faible sévérité où la principale préoccupation est d’empêcher l’infiltration d’eau. Les fissures sont nettoyées à l’air comprimé et fraisées pour créer un réservoir uniforme, puis remplies d’un mastic bitumineux caoutchouté appliqué à chaud ou d’une émulsion modifiée aux polymères appliquée à froid. Le scellement des fissures ne restaure pas la capacité structurelle et ne traite pas le mécanisme sous-jacent de propagation des fissures, et les fissures scellées continueront généralement à se réfléchir à travers les revêtements ultérieurs à moins que des mesures supplémentaires ne soient prises. La durée de vie typique du scellement de fissures dans les applications de fissuration par réflexion est de 2 à 4 ans.
Le fraisage et la reprise en sous-œuvre consistent à retirer le revêtement d’enrobé fissuré jusqu’à une profondeur spécifiée — typiquement 50 à 100 mm — et à le remplacer par un nouvel enrobé. Ce traitement traite la dégradation de surface mais n’élimine pas la discontinuité sous-jacente, et la fissuration par réflexion réapparaîtra à moins que la profondeur de fraisage n’atteigne sous les extrémités des fissures ou qu’une couche intermédiaire ne soit placée sur la surface exposée avant la reprise. Un fraisage qui pénètre de 25 mm dans le béton sous-jacent ou la base stabilisée peut éliminer les extrémités de fissures existantes et retarder, mais non empêcher, la réinitiation des fissures.
Le fraisage et revêtement avec intercouche combine un fraisage partiel (typiquement 50 à 75 mm) de la surface fissurée avec la mise en place d’une SAMI ou d’une couche intermédiaire géosynthétique sur la surface fraisée, suivie d’un nouveau revêtement d’enrobé. Cette approche élimine la dégradation de surface tout en fournissant une couche d’atténuation des contraintes pour traiter le mécanisme de propagation des fissures. Elle représente la stratégie de réhabilitation la plus courante pour les chaussées modérément fissurées par réflexion et peut fournir 10 à 15 ans de durée de vie avec une conception et une construction appropriées.
Le recyclage à froid en place (CIR) pulvérise le revêtement d’enrobé existant sur place, le mélange avec une émulsion de bitume ou du bitume moussé, et le repave comme une nouvelle couche de base, qui est ensuite recouverte d’une couche de surface. Le CIR élimine le motif de fissuration existant et crée une couche homogène qui ne contient pas de discontinuités génératrices de contraintes. Le module de la couche recyclée est typiquement inférieur à celui d’un nouvel enrobé à chaud, ce qui peut être avantageux pour l’atténuation des contraintes. Les profondeurs de CIR de 75 à 125 mm sont typiques, et le processus peut être achevé en une seule journée de travail, ce qui le rend adapté aux chaussées avec des fenêtres de fermeture limitées.
La réclamation en pleine profondeur (FDR) étend le processus de recyclage sur toute l’épaisseur de l’enrobé et dans la base ou la plateforme sous-jacente, créant une nouvelle couche de base stabilisée. La FDR élimine toutes les fissures et tous les joints existants et fournit la réhabilitation la plus complète en deçà d’une reconstruction complète. La base stabilisée peut incorporer du ciment, de la chaux, de l’émulsion de bitume ou du bitume moussé comme agent stabilisant, la stabilisation au ciment offrant une résistance plus élevée mais pouvant introduire de nouvelles fissures de retrait qui pourraient elles-mêmes devenir des sources de fissuration par réflexion dans les futurs revêtements.
Le recyclage à chaud en place (HIR) chauffe et scarifie la surface d’enrobé existante, la mélange avec des agents de régénération et parfois des matériaux vierges, et la repave sur place. Le HIR traite généralement les 25 à 50 mm supérieurs de la chaussée et n’atteint pas la profondeur de la plupart des fissures par réflexion, ce qui le rend adapté uniquement aux chaussées où la fissuration par réflexion est très superficielle ou lorsque le HIR est combiné à des traitements plus profonds.
Le revêtement avec rubblisation du béton sous-jacent, discuté dans la section 4, représente l’approche de réhabilitation la plus complète pour les chaussées composites présentant une fissuration par réflexion étendue. En détruisant l’effet dalle du béton, il élimine le mécanisme moteur de la réflexion des fissures et fournit une base uniforme et sans fissure pour le nouveau revêtement d’enrobé. Cette approche convertit effectivement la réhabilitation d’un revêtement de chaussée rigide en une nouvelle conception de chaussée souple.
Le choix parmi ces alternatives nécessite une évaluation approfondie de la chaussée, comprenant des relevés visuels de l’état, des essais de déflexion au FWD pour évaluer la capacité structurelle et le transfert de charge, des carottages pour déterminer les épaisseurs et l’état des couches, et une évaluation du drainage. L’analyse du coût du cycle de vie, intégrant les coûts de construction initiaux, les interventions d’entretien prévues et la valeur de la réduction des perturbations opérationnelles, fournit le cadre économique pour comparer les alternatives sur une période d’analyse de 20 à 30 ans.
