Stratégies de réhabilitation des chaussées et prise de décision : Le guide technique complet

1. Définition et distinction avec l’entretien et la reconstruction

La réhabilitation des chaussées est l’application d’interventions structurelles majeures à une chaussée existante pour restaurer sa capacité portante, améliorer sa performance fonctionnelle et prolonger sa durée de vie de manière significative au-delà de ce que l’entretien courant ou préventif peut accomplir. C’est la réponse technique aux chaussées qui se sont détériorées au-delà du point où les traitements de surface et les réparations mineures sont rentables.

La Federal Aviation Administration (FAA) définit la réhabilitation dans la Circulaire consultative 150/5320-6G (Conception et évaluation des chaussées aéroportuaires, juin 2021) Chapitre 4 comme « un travail majeur requis pour restaurer l’intégrité structurelle et/ou la performance fonctionnelle d’une chaussée existante. La réhabilitation comprend des traitements tels que les rechargements (en enrobé ou en béton), le fraisage, le recyclage en place et le remplacement de dalles. » L’Organisation de l’aviation civile internationale (OACI) adopte une taxonomie parallèle dans le Manuel de conception des aérodromes (Doc 9157 Partie 3) et le Doc OACI 9137 Partie 9 (Pratiques d’entretien des aéroports), distinguant entre :

• L’entretien courant — activités quotidiennes, hebdomadaires et périodiques pour préserver l’état de la chaussée (nettoyage, scellement des joints, remplissage des fissures, petites réparations, balayage)
• L’entretien préventif — applications planifiées de traitements de surface sur des chaussées structurellement saines (scellements par boue, micro-revêtement, rechargements minces de moins de 40 mm)
• La réhabilitation — restauration structurelle nécessitant une conception technique (rechargements, recyclage en place, remplacement de dalles, whitetopping)
• La reconstruction — enlèvement et remplacement complets de la section structurelle complète de la chaussée jusqu’à la plate-forme support

La frontière entre l’entretien et la réhabilitation est définie principalement par l’intention structurelle de l’intervention. Les activités d’entretien traitent la détérioration de surface sans augmenter la capacité structurelle de la chaussée. Un scellement de fissure empêche l’infiltration d’eau mais n’ajoute pas d’épaisseur structurelle. Un scellement par boue restaure la texture de surface mais n’augmente pas le module de la chaussée. Les activités de réhabilitation, en revanche, ajoutent de la capacité structurelle — soit en plaçant une épaisseur de matériau supplémentaire sur la chaussée existante (rechargement), en remplaçant les couches détériorées (fraisage et rechargement), ou en améliorant les propriétés des matériaux des couches de chaussée existantes (recyclage en place).

La frontière entre la réhabilitation et la reconstruction est définie par l’étendue de l’enlèvement et du remplacement des matériaux. La réhabilitation conserve et utilise une partie significative de la structure de chaussée existante. La chaussée existante fait partie de la nouvelle section structurelle — comme fondation pour un rechargement, comme matière première pour le recyclage, ou comme fondation pour un rechargement en béton. La reconstruction enlève toute la structure de la chaussée, y compris la fondation et souvent la plate-forme support, et la remplace par des matériaux entièrement nouveaux. La reconstruction est essentiellement une nouvelle construction sur le même alignement.

D’un point de vue financier et réglementaire, l’Ordre FAA 5100.38 (Manuel du Programme d’amélioration des aéroports) établit ces catégories pour l’éligibilité au financement des subventions. La réhabilitation est généralement éligible au financement AIP à la part fédérale standard (généralement 90-95 % pour les aéroports primaires, 90-100 % pour l’aviation générale). La reconstruction est traitée de manière similaire mais nécessite une justification plus solide. L’entretien préventif est éligible dans le cadre de dispositions distinctes avec des exigences de justification différentes. La FAA exige explicitement que les aéroports recevant des fonds AIP mettent en œuvre un programme de gestion des chaussées selon l’AC 150/5380-7B, qui suit l’état de la chaussée et identifie le moment approprié pour la réhabilitation par rapport aux autres interventions.

Le différentiel de coût est substantiel. L’entretien préventif coûte généralement 2 à 8 dollars par mètre carré. Les coûts de réhabilitation varient de 30 à 150 dollars par mètre carré selon le type de traitement. Les coûts de reconstruction peuvent dépasser 200 dollars par mètre carré. L’effet multiplicateur est bien documenté : reporter la réhabilitation de l’ICP 70 à l’ICP 40 peut augmenter les coûts totaux par un facteur de 3 à 5 fois, sans inclure les coûts de retard des usagers et le risque de sécurité. Cette relation est connue en génie des chaussées sous le nom de « Courbe d’état de la chaussée » ou « Courbe de détérioration de la chaussée » — le taux de détérioration s’accélère de manière non linéaire à mesure que l’état se dégrade, faisant de la réhabilitation en temps opportun l’une des stratégies d’investissement dans les infrastructures les plus rentables disponibles.

2. Déclencheurs de réhabilitation

La réhabilitation est déclenchée lorsque l’état, la capacité structurelle ou la performance fonctionnelle d’une chaussée franchit des seuils prédéfinis indiquant que l’entretien courant n’est plus adéquat. Ces déclencheurs sont établis par une évaluation systématique de la chaussée et sont codifiés dans les normes FAA, OACI, ASTM et nationales.

Seuils d’état — Indice de condition de la chaussée (ICP)

L’Indice de condition de la chaussée (ICP) est le principal déclencheur de la programmation de la réhabilitation dans la gestion des chaussées aéroportuaires. L’ICP est un indice numérique allant de 0 (défaillant) à 100 (parfait), déterminé par un relevé visuel du type de dégradation, de la sévérité et de la densité selon la méthode normalisée dans l’ASTM D5340 (Méthode d’essai standard pour les relevés d’indice de condition des chaussées aéroportuaires). L’ICP intègre tous les types de dégradations visibles — fissuration, éclatement, réparation, désenrobage, orniérage, faïençage et autres — en un seul score composite.

La Circulaire consultative FAA AC 150/5380-7B (Programme de gestion des chaussées aéroportuaires, édition en vigueur) établit le cadre de seuils basé sur l’ICP suivant :

Les seuils critiques pour la prise de décision en réhabilitation sont :

ICP = 70 (Chaussées principales) : La FAA recommande que les chaussées principales — pistes, voies de circulation principales et aires de trafic soumises à un trafic aérien intense — soient programmées pour une évaluation de réhabilitation lorsque l’ICP tombe en dessous de 70. C’est le seuil en dessous duquel l’entretien préventif seul n’est plus suffisant. La chaussée conserve une durée de vie structurelle résiduelle significative à l’ICP 70, mais le taux de détérioration s’accélère.

ICP = 55 (Chaussées secondaires / Date limite de réhabilitation) : La FAA recommande que toutes les chaussées soient réhabilitées avant que l’ICP ne tombe en dessous de 55. En dessous de ce seuil, la détérioration s’accélère rapidement, les coûts de réparation augmentent de façon exponentielle et la gamme d’options de réhabilitation rentables se réduit. Reporter au-delà de l’ICP 55 élimine souvent l’option des rechargements minces et du recyclage en place, forçant la sélection de rechargements plus épais, d’une reconstruction en pleine profondeur, ou les deux.

ICP = 40 (Zone de défaillance critique) : En dessous de l’ICP 40, la chaussée présente une détérioration structurelle significative. Les conceptions de rechargement doivent traiter les déficiences structurelles existantes par des réparations préalables étendues. La durée de vie résiduelle de la chaussée existante en tant que couche de fondation est gravement compromise. La reconstruction devient fréquemment l’option la plus rentable.

Les directives de l’OACI relatives au Programme de gestion des chaussées aéronautiques, diffusées par le biais d’ateliers régionaux (APAC, 2024), adoptent la même méthodologie ICP ASTM D5340. L’OACI recommande que les aéroports accueillant des aéronefs de code E et F (avions gros-porteurs tels que B777, B787, A350, A380) établissent des seuils ICP plus conservateurs — initiant l’évaluation de réhabilitation à l’ICP 75 plutôt qu’à 70 — en raison des exigences structurelles plus élevées et des conséquences des FOD liées aux opérations de gros aéronefs.

Seuils fonctionnels — Indice de rugosité international (IRI)

L’Indice de rugosité international (IRI) mesure la rugosité de surface de la chaussée comme indicateur de la qualité de roulement et de la performance fonctionnelle. L’IRI est exprimé en mètres par kilomètre (m/km) ou en pouces par mille (po/mille). Des valeurs plus faibles indiquent une surface plus lisse. L’IRI est mesuré à l’aide de profileurs inertiels (Classe 1 ou 2 selon l’ASTM E1926) ou, pour des évaluations de moindre précision, à l’aide de systèmes de mesure de rugosité de type à réponse.

Contrairement à l’ICP, il n’existe pas de seuil IRI universel unique pour la réhabilitation des chaussées aéroportuaires car la tolérance à la rugosité varie selon le type d’aéronef, la vitesse opérationnelle et la sensibilité du pilote. Cependant, les seuils couramment appliqués comprennent :

Les déclencheurs de réhabilitation basés sur l’IRI sont généralement secondaires aux déclencheurs basés sur l’ICP dans la gestion des chaussées aéroportuaires. Une chaussée avec un bon ICP mais un mauvais IRI peut être candidate pour un meulage au diamant (pour le béton) ou un mince rechargement non structurel (pour l’enrobé) plutôt qu’une réhabilitation structurelle complète. Inversement, une chaussée avec un ICP faible mais un IRI acceptable nécessite généralement une réhabilitation structurelle indépendamment de la qualité de roulement.

L’IRI est particulièrement pertinent pour les pistes des aéroports desservant des transporteurs internationaux long-courriers, où la partie de roulage à grande vitesse au décollage et à l’atterrissage nécessite la surface la plus lisse possible. Une rugosité excessive augmente la charge dynamique sur la chaussée (le « facteur d’amplification dynamique »), accélère les dommages de fatigue et provoque l’inconfort des pilotes et l’usure des composants de l’aéronef.

Déclencheurs de capacité structurelle

L’évaluation de la capacité structurelle détermine si la chaussée existante, dans son état détérioré actuel, peut supporter en toute sécurité la charge de trafic de conception pour une période future spécifiée. Cette évaluation est réalisée à l’aide d’essais non destructifs (END) — principalement le déflectomètre à masse tombante (FWD) — complétés par des essais destructifs (carottage, pénétromètre dynamique à cône ou DCP) lorsque les propriétés des couches ne peuvent pas être rétro-calculées de manière fiable.

Les déclencheurs structurels de réhabilitation comprennent :

Nombre structurel (SN) ou épaisseur insuffisant(e) : La section structurelle de la chaussée existante, après prise en compte de la détérioration et de la perte d’intégrité des couches, s’avère inadéquate pour le trafic actuel ou projeté. Ceci est déterminé en comparant le SN ou l’épaisseur de dalle requis (de la conception structurelle FAARFIELD) par rapport au SN ou à l’épaisseur effective existant(e) (du rétro-calcul FWD).

Facteur de dommage cumulatif (CDF) dépassant 1,0 : FAARFIELD calcule le CDF comme le rapport du trafic appliqué au trafic admissible à la rupture. Un CDF de 1,0 signifie que la chaussée a atteint sa durée de vie structurelle de conception. Pour la conception de réhabilitation, un CDF de 0,80-0,90 est généralement considéré comme le déclencheur de réhabilitation — la chaussée approche de la fin de sa durée de vie structurelle et ne peut pas supporter en toute sécurité un trafic supplémentaire sans renforcement structurel.

Efficacité du transfert de charge (LTE) inférieure à 60 % : Pour les chaussées rigides (en béton), la LTE aux joints est mesurée par FWD — un capteur du côté chargé du joint, un du côté non chargé. Une LTE inférieure à 60 % indique que le joint ne peut plus transférer efficacement la charge entre les dalles, entraînant du faïençage, des fissures d’angle et du pompage. Une LTE inférieure à 40 % est sévère et déclenche généralement une réhabilitation complète des joints ou un remplacement des dalles.

Paramètres du bassin de déflexion : Les bassins de déflexion FWD sont analysés à l’aide d’indices tels que l’Indice de courbure de surface (SCI) et l’Indice de dommage de la fondation (BDI). Des déflexions centrales élevées (> 0,5 mm pour les plates-formes rigides, > 1,0 mm pour les plates-formes faibles) indiquent une capacité structurelle inadéquate. De grandes différences entre les déflexions des capteurs centraux et extérieurs indiquent des couches de fondation ou de plate-forme faibles nécessitant une modification.

L’OACI approuve les essais FWD pour l’évaluation structurelle à travers le Manuel de conception des aérodromes Partie 3 et par le biais de la formation approuvée par l’OACI dispensée par le Programme de gestion des chaussées aéronautiques de l’OACI. Le système ACR-PCR (Classification des aéronefs — Classification des chaussées) adopté par l’OACI en 2020 utilise les résultats d’évaluation structurelle, y compris les données FWD, comme données d’entrée pour le rapport de résistance des chaussées.

3. Matrice des options de traitement

La réhabilitation des chaussées englobe une gamme d’options de traitement, chacune adaptée à des combinaisons spécifiques de type de chaussée existante, type de dégradation, niveau de sévérité, charge de trafic et contraintes opérationnelles. La matrice suivante présente les principales options de traitement utilisées dans la réhabilitation des chaussées aéroportuaires.

Rechargement en enrobé bitumineux (Enrobé bitumineux à chaud sur chaussée souple ou rigide)

Le rechargement en enrobé bitumineux est le traitement de réhabilitation le plus utilisé pour les chaussées aéroportuaires dans le monde. Il consiste à placer une ou plusieurs couches d’enrobé bitumineux à chaud (HMA) sur la surface de chaussée existante, ajoutant de l’épaisseur structurelle et restaurant une surface de roulement lisse et résistante au dérapage.

La conception des rechargements en enrobé bitumineux est réalisée à l’aide de FAARFIELD (programme de conception itératif de couches élastiques rigides et souples de la FAA), qui utilise l’analyse élastique multicouche pour calculer l’épaisseur de rechargement requise pour réduire le facteur de dommage cumulatif (CDF) à 1,0 sur la durée de vie de conception. Pour les chaussées souples, les propriétés de la couche d’enrobé existante sont déterminées à partir du rétro-calcul FWD. Pour les chaussées rigides, la conception du rechargement tient compte du comportement composite de la dalle de béton avec le rechargement en enrobé.

La préparation préalable au rechargement est essentielle pour la performance du rechargement. Pour les chaussées souples, cela comprend : le rapiéçage en pleine profondeur des zones gravement dégradées, le fraisage pour restaurer le profil et éliminer la contamination de surface, l’application de couche d’accrochage entre les couches et à l’interface rechargement-chaussée existante. Pour les chaussées rigides, des mesures supplémentaires sont requises pour contrôler les fissures de réflexion : fissuration et compactage (casser la dalle de béton en morceaux, compacter avec un rouleau lourd, puis recharger), rubblisation (pulvériser le béton en fragments < 75 mm, utiliser comme fondation), ou l’installation d’une couche intermédiaire membranaire absorbant les contraintes (SAMI) en enrobé modifié aux polymères ou en géotextile.

Fraisage et rechargement (Mill-and-Fill)

Le fraisage et rechargement consiste à enlever une épaisseur spécifiée de la couche de surface d’enrobé existante à l’aide d’une raboteuse à froid et à la remplacer par un nouvel enrobé bitumineux à chaud. Ce traitement est utilisé lorsque la surface existante est détériorée (orniérage, désenrobage, oxydation, polissage) mais que les couches inférieures de la chaussée conservent une capacité structurelle suffisante.

Le fraisage et rechargement est particulièrement adapté à la correction des problèmes de profil de surface : élimination des ornières, correction de la pente transversale, ajustement du niveau aux interfaces des feux de chaussée, et création de transitions lisses. Il est couramment utilisé pour les voies de circulation et les aires de trafic où l’épaisseur du rechargement est contrainte par les exigences de dégagement pour l’éclairage dans la chaussée, les systèmes de guidage d’accostage ou les fosses de bouches d’avitaillement.

Recyclage à froid en place (CIR)

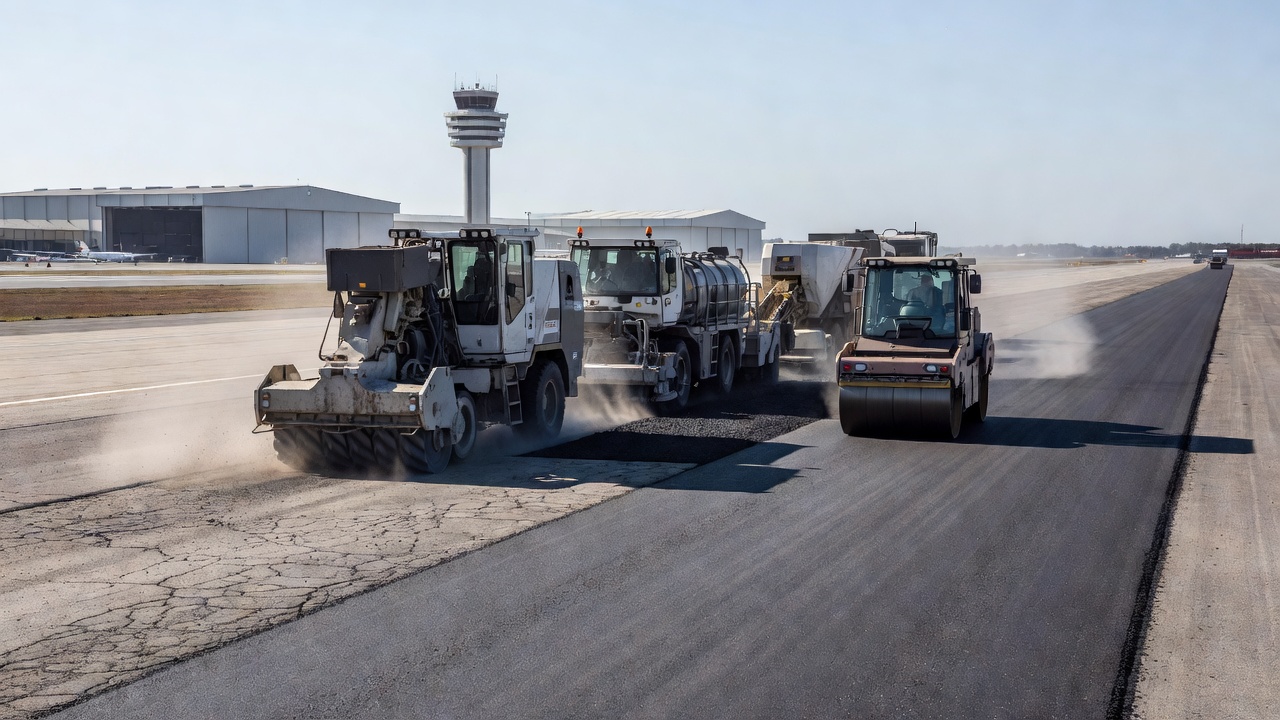

Le recyclage à froid en place (CIR) est un processus de réhabilitation qui fraise la chaussée en enrobé existante à une profondeur spécifiée (généralement 75-125 mm), traite le matériau fraisé par un système de criblage et de concassage, le mélange avec un agent de recyclage (enrobé moussé, émulsion d’enrobé ou additifs chimiques), et place le matériau recyclé comme nouvelle couche de fondation — le tout en une seule opération continue sans application de chaleur.

Le processus CIR est réalisé par un train CIR composé : d’une fraiseuse (qui fraise la surface existante à la profondeur et à la pente transversale spécifiées), d’une unité de criblage et de concassage (qui traite le matériau fraisé à la granulométrie spécifiée), d’une unité de malaxage (qui injecte et mélange l’agent de recyclage), d’un finisseur (qui place le mélange recyclé), et de rouleaux compacteurs (qui compactent le matériau mis en place).

Les avantages du CIR pour la réhabilitation aéroportuaire comprennent : l’élimination des coûts de transport et d’élimination des matériaux enlevés ; la réduction de la consommation de granulats vierges ; la réduction significative du trafic de camions (moins de 20 % des trajets de camions requis pour un rechargement conventionnel) ; la réduction du temps de construction par rapport au fraisage et remplacement ; et les avantages environnementaux liés à la réduction de la consommation de carburant et des émissions de gaz à effet de serre.

Les limites comprennent : le processus ne peut pas être utilisé sur des chaussées contaminées par des déversements de carburant ou d’huile (qui empêchent l’émulsion de se rompre correctement) ; le processus dépend des conditions météorologiques (nécessite une température ambiante supérieure à 10 °C et l’absence de précipitations) ; la qualité de surface est généralement inférieure à celle du HMA, nécessitant une couche de roulement en HMA ; et la couche recyclée nécessite un temps de cure avant que la couche de roulement puisse être mise en place (généralement 3 à 7 jours selon les conditions).

Reconstitution en place (FDR)

La reconstitution en place (FDR) est un processus de réhabilitation qui pulvérise toute la section de chaussée en enrobé (généralement 150-300 mm) et la mélange avec une partie spécifiée du matériau de fondation sous-jacent, en ajoutant un agent stabilisant (ciment, chaux, cendres volantes, enrobé moussé ou émulsion d’enrobé) pour produire une couche de fondation stabilisée. Une nouvelle surface de roulement en HMA ou en béton est ensuite placée sur la fondation reconstituée.

La FDR diffère du CIR en ce que la FDR pénètre à travers toute la section d’enrobé et dans la fondation, tandis que le CIR ne traite que la couche d’enrobé. La FDR est le traitement approprié lorsque la fondation a été compromise (contaminée par le pompage, affaiblie par l’humidité ou dégradée par la charge du trafic) ou lorsque la section de chaussée existante est mince et ne peut pas fournir un support structurel adéquat pour un simple rechargement.

L’équipement FDR utilise un reconstituteur/stabilisateur — une grande machine autopropulsée avec un rotor de coupe rotatif capable de pénétrer à travers toute la section de chaussée. Le reconstituteur pulvérise les matériaux à une taille de particule maximale spécifiée (généralement 75 mm ou moins), mélange l’agent stabilisant (soit pré-épandu, soit injecté), et produit un matériau mélangé uniforme.

Whitetopping (Rechargement en béton sur chaussée en enrobé)

Le whitetopping est la mise en place d’un rechargement en béton de ciment Portland (PCC) sur une chaussée en enrobé (souple) existante. Le terme provient de l’apparence visuelle de la surface en béton blanc sur l’enrobé noir. Le whitetopping est classé en trois catégories basées sur l’épaisseur :

Whitetopping lié (mince, 100-200 mm de béton) : Le rechargement en béton est lié directement à la surface d’enrobé préparée par verrouillage mécanique et adhérence. La surface d’enrobé est fraisée pour créer une texture, nettoyée et humidifiée avant la mise en place du béton. Les panneaux de béton minces (généralement de 1,2 à 1,8 m de côté) fonctionnent de manière composite avec la couche d’enrobé. L’espacement des joints est généralement de 12 à 18 fois l’épaisseur du rechargement.

Whitetopping conventionnel (200-300 mm de béton) : Le rechargement en béton agit comme une dalle structurelle distincte avec un collage minimal à l’enrobé. L’espacement des joints suit la conception conventionnelle des chaussées rigides (4,5-6,0 m). Ceci est utilisé lorsque l’enrobé a une durée de vie structurelle résiduelle limitée ou lorsque des contraintes géométriques limitent l’épaisseur de la dalle.

Whitetopping non lié (200-300 mm de béton avec couche intermédiaire anti-adhérence) : Une couche anti-adhérence (généralement 25 mm d’enrobé ou un tissu géotextile) est placée entre le rechargement en béton et l’enrobé existant pour empêcher les fissures de réflexion et découpler les deux couches. La dalle de béton est conçue comme un élément structurel indépendant.

Rechargement en béton non lié sur chaussée rigide

Ce traitement place une nouvelle dalle de béton sur une chaussée en béton existante, séparée par une couche intermédiaire anti-adhérence (généralement 25 mm de HMA ou une double couche de feuille de polyéthylène). C’est la méthode standard de réhabilitation béton-sur-béton lorsque le béton existant est gravement détérioré mais que la fondation (plate-forme/fondation) est saine.

Reconstruction partielle

La reconstruction partielle implique l’enlèvement et le remplacement de couches spécifiques de la structure de la chaussée tout en conservant les couches inférieures structurellement saines. Ceci est distinct de la reconstruction complète, qui enlève toutes les couches jusqu’à la plate-forme support.

Les scénarios courants de reconstruction partielle comprennent :

• Enlèvement de l’enrobé et remplacement de la fondation : Enlèvement de toute la section d’enrobé (généralement 150-300 mm), remplacement de la fondation sous-jacente si détériorée (généralement 150-300 mm de granulats concassés ou de fondation stabilisée), puis mise en place d’un nouvel enrobé.
• Enlèvement et remplacement de dalles en béton : Enlèvement des dalles de béton individuelles détériorées et remplacement par de nouvelles dalles PCC sur la fondation existante.
• Remplacement de dalles avec restauration de la fondation : Enlèvement des dalles et de la fondation sous-jacente, restauration de la plate-forme support, remplacement de la fondation, et mise en place d’un nouveau béton.
• Rechargement avec modification de la fondation : Fraisage de la surface d’enrobé, stabilisation de la fondation existante (par injection de ciment ou reconstitution en place de la seule fondation), et mise en place d’un nouvel enrobé.

4. Cadre décisionnel

La sélection du traitement de réhabilitation approprié nécessite un cadre décisionnel structuré qui intègre les données sur l’état de la chaussée, les résultats de l’évaluation structurelle, l’analyse de la charge de trafic, les contraintes opérationnelles et l’analyse économique. Le cadre suit généralement un processus séquentiel.

Étape 1 : Criblage au niveau du réseau

Le système de gestion des chaussées (PMS) identifie les candidates à la réhabilitation sur la base de l’ICP, de l’IRI, de la capacité structurelle ou de l’âge. Le criblage au niveau du réseau utilise les seuils décrits dans la Section 2 :

• ICP < 70 (chaussées principales) ou ICP < 55 (toutes les chaussées)
• IRI > valeurs de déclenchement applicables
• L’évaluation structurelle indique une durée de vie résiduelle < 5 ans
• L’âge de la chaussée dépasse la durée de vie de conception avec une détérioration observable

Étape 2 : Évaluation au niveau du projet

Pour chaque projet de réhabilitation candidate, une évaluation détaillée est réalisée comprenant :

• Relevé ICP complet (relevé à 100 % de la zone du projet, non basé sur un échantillonnage)
• Essais FWD à intervalles de 30-50 m pour évaluer la capacité structurelle et l’uniformité

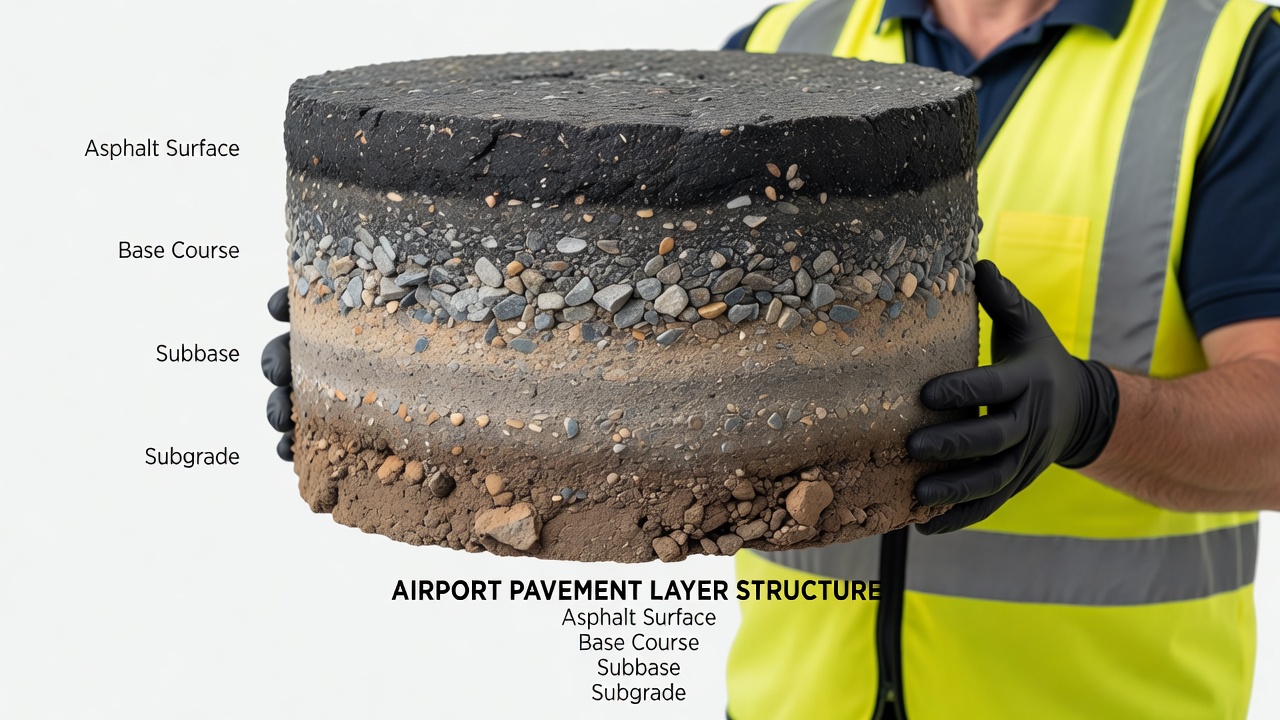

• Carottage et essais de matériaux pour déterminer les épaisseurs de couches, les propriétés des matériaux et les mécanismes de détérioration
• Essais DCP pour la résistance de la plate-forme support
• Profilage IRI à l’aide d’un profileur inertiel
• Évaluation du drainage (conditions d’humidité de la fondation et de la plate-forme support)
• Examen des données historiques de trafic et des enregistrements de performance de la chaussée

Étape 3 : Identification des options de traitement

Les résultats de l’évaluation sont appliqués à une matrice de décision de chaussée qui fait correspondre les combinaisons état-structure aux options de traitement appropriées :

Étape 4 : Analyse des coûts sur le cycle de vie (ACCV)

Chaque option de traitement viable est évaluée par ACCV (voir Section 5) pour déterminer l’alternative la plus rentable sur la période d’analyse.

Étape 5 : Évaluation de la faisabilité opérationnelle

Les traitements de réhabilitation sont évalués pour leur compatibilité avec les contraintes opérationnelles de l’aéroport (voir Section 6). Cette évaluation peut éliminer les options techniquement viables qui ne peuvent pas être construites dans les temps de possession disponibles, les contraintes de sécurité ou les limitations géométriques.

Étape 6 : Sélection finale du traitement

La sélection finale intègre les résultats de l’ACCV, la faisabilité opérationnelle, l’évaluation des risques et les contributions des parties prenantes. Le traitement sélectionné est ensuite conçu en détail en utilisant les méthodes de conception approuvées par la FAA et les spécifications standard de la FAA (P-401 pour HMA, P-501 pour PCC, P-306 pour fondation stabilisée, etc.).

5. Analyse des coûts sur le cycle de vie (ACCV)

L’analyse des coûts sur le cycle de vie (ACCV) est une méthode d’évaluation économique qui compare les coûts totaux des alternatives concurrentes de réhabilitation des chaussées sur une période d’analyse spécifiée. La FAA exige une ACCV pour les projets de réhabilitation de chaussées financés par l’AIP qui impliquent la sélection du type de chaussée — spécifiquement lors de la comparaison des alternatives de réhabilitation en enrobé par rapport au béton.

Méthodologie ACCV

La méthodologie ACCV de la FAA, détaillée dans la FAA AC 150/5320-6G Annexe J et dans les directives ACCV de la FAA (intégrées au logiciel FAARFIELD), suit ces étapes :

1. Établir la période d’analyse : La période d’analyse doit être égale ou supérieure à la durée de vie de conception de l’alternative la plus longue. Pour la réhabilitation des chaussées aéroportuaires, la FAA spécifie une période d’analyse minimale de 20 ans et recommande 35-40 ans lors de la comparaison d’alternatives ayant des durées de vie sensiblement différentes.

2. Identifier les alternatives : Chaque alternative de réhabilitation doit être spécifiée de manière suffisamment détaillée pour définir : les coûts de construction initiaux, le calendrier et l’ampleur des futures activités d’entretien et de réhabilitation, et la durée de vie à chaque activité.

3. Estimer les coûts : Les coûts sont catégorisés comme suit :

• Coûts de l’agence : Coûts de conception, construction, entretien, réhabilitation, administration et inspection supportés par l’aéroport
• Coûts des usagers : Coûts de retard des aéronefs résultant des fermetures de chaussées pendant la construction
• Coûts externes : Impacts environnementaux, émissions (ceux-ci sont généralement notés mais non quantifiés dans l’ACCV de la FAA)

4. Élaborer les flux de coûts : Chaque coût est attribué à l’année au cours de laquelle il survient. Les flux de coûts annuels sont élaborés pour chaque alternative.

5. Actualisation à la valeur actuelle : Les coûts futurs sont actualisés à la valeur actuelle en utilisant un taux d’actualisation réel. La FAA spécifie l’utilisation du taux d’actualisation de la Circulaire A-94 de l’Office of Management and Budget (OMB) , qui est mis à jour annuellement. Le taux d’actualisation réel actuellement recommandé pour l’ACCV de la FAA se situe dans la plage de 2,5 à 4,0 %.

La valeur actualisée nette (VAN) pour chaque alternative est calculée comme suit :

VAN = Coût initial + Σ (Coût futurn / (1 + i)n) — Valeur résiduelle / (1 + i)N

Où :

• i = taux d’actualisation réel
• n = année de la dépense future
• N = dernière année de la période d’analyse
• Valeur résiduelle = valeur de la durée de vie restante à la fin de la période d’analyse

6. Analyser les résultats : L’alternative avec la VAN la plus faible est généralement préférée, à condition que toutes les alternatives satisfassent aux exigences structurelles et opérationnelles. Une analyse de sensibilité est réalisée en utilisant des variations du taux d’actualisation (généralement ±1-2 %) pour évaluer l’impact de l’incertitude du taux d’actualisation sur la décision.

Application de l’ACCV aux alternatives de réhabilitation

L’exemple simplifié suivant illustre l’ACCV pour la réhabilitation d’une voie de circulation aéroportuaire comparant deux alternatives :

Dans cet exemple, le rechargement en béton non lié présente une VAN plus faible sur 35 ans malgré un coût initial plus élevé, en raison d’une durée de vie plus longue et de coûts d’entretien futurs plus faibles. La sélection doit également prendre en compte les facteurs opérationnels — l’alternative en béton nécessite plus de temps de cure avant de pouvoir rouvrir au trafic, ce qui peut être irréalisable dans un aéroport à fort trafic.

Limites et risques de l’ACCV

L’ACCV est un outil d’aide à la décision, pas une méthode déterministe. Les principales limites que les ingénieurs doivent reconnaître comprennent :

• Incertitude des coûts futurs : Les coûts des matériaux, les taux de main-d’œuvre et les coûts d’équipement 20 à 40 ans dans le futur sont intrinsèquement incertains.
• Incertitude de la performance : La durée de vie prédite des traitements de réhabilitation varie en fonction de la qualité de construction, de la charge de trafic réelle, des conditions climatiques et de l’efficacité de l’entretien.
• Sensibilité au taux d’actualisation : De faibles variations du taux d’actualisation peuvent modifier le classement VAN des alternatives. L’analyse de sensibilité est essentielle.
• Facteurs non quantifiés : Le risque opérationnel, le risque de calendrier, les préférences des parties prenantes et les facteurs de durabilité peuvent ne pas être entièrement capturés dans la VAN.

6. Contraintes spécifiques à la réhabilitation aéroportuaire

La réhabilitation des chaussées aéroportuaires fonctionne sous des contraintes fondamentalement différentes de celles de la réhabilitation des chaussées routières ou industrielles. Ces contraintes influencent directement la sélection des traitements, les méthodes de construction, la sélection des matériaux, la planification et les coûts.

Contraintes de temps de possession

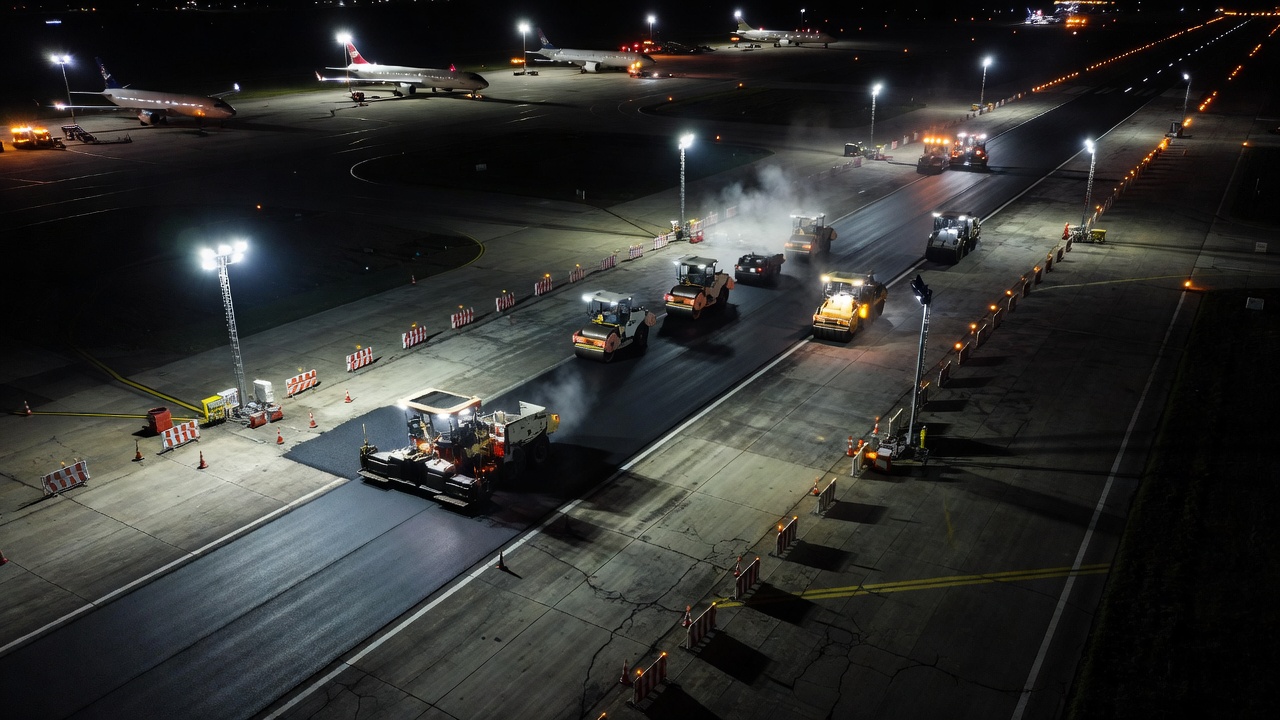

La contrainte la plus significative de la réhabilitation aéroportuaire est le temps de possession — la durée pendant laquelle une chaussée peut être fermée à la circulation aérienne. Pour les pistes principales des aéroports de service commercial, la fenêtre de possession est généralement de 8 à 10 heures, habituellement entre 22 h et 7 h. Pour les pistes secondaires et les voies de circulation, la possession peut s’étendre à 12-16 heures, voire à des fermetures continues le week-end dans les petits aéroports.

La FAA AC 150/5370-13A (Construction hors pointe des chaussées aéroportuaires en enrobé bitumineux à chaud, septembre 2006) fournit des recommandations complètes pour la planification des constructions de nuit. Les principales exigences comprennent :

• Période de travail minimale : 8,5 heures recommandées pour l’efficacité du pavage HMA. Des périodes plus courtes peuvent être acceptables mais réduisent les taux de production et peuvent nécessiter plusieurs nuits même pour des opérations simples.
• Nettoyage et inspection : Minimum de 30-60 minutes à la fin de chaque période de travail pour le balayage FOD, les essais de frottement, la vérification du marquage de la chaussée et l’inspection de sécurité avant la réouverture.
• Rampes de transition : Les transitions longitudinales à l’interface entre la chaussée nouvelle et existante doivent être construites avec des pentes maximales de 1:50 (2 %) dans le sens de la circulation pour éviter les à-coups des aéronefs.
• Rabotage à froid pour les transitions : Le travail de chaque nuit commence et se termine par un rabotage à froid pour créer des faces verticales ou des transitions en biseau, selon l’approche de construction.

La fenêtre de travail compressée impose des contraintes spécifiques sur la sélection des traitements :

• Les rechargements HMA dans des fenêtres de 8 à 10 heures peuvent généralement mettre en place 500 à 1 000 tonnes de mélange, soit 200 à 400 mètres linéaires de rechargement de piste de 45 m de large par nuit.
• La réhabilitation en béton est sévèrement contrainte par le temps de cure. Le béton à prise rapide (phosphate de magnésium, sulfoaluminate de calcium ou PCC à haute résistance initiale) peut atteindre une résistance adéquate (généralement 21 MPa / 3 000 psi en flexion) en 4 à 6 heures.
• Le CIR et la FDR sont rarement réalisables dans des fenêtres de possession d’une seule nuit en raison du temps requis pour le fraisage, le traitement, le mélange, la mise en place, le compactage et le durcissement.
• Le fraisage et rechargement est bien adapté aux courtes fenêtres de possession — des taux de fraisage de 500 à 1 000 mètres carrés par heure sont réalisables, et la mise en place du HMA peut se faire sur la surface fraisée la même nuit.

Prévention des débris d’objets étrangers (FOD)

La prévention des FOD est la préoccupation de sécurité primordiale pendant la réhabilitation des chaussées aéroportuaires. Tout objet — débris de construction, outils, granulats, fragments d’enrobé, matériaux de marquage — laissé sur l’aire de mouvement peut être ingéré par les réacteurs, perforer les pneus ou endommager les structures des aéronefs.

Le protocole de prévention des FOD pour la réhabilitation aéroportuaire comprend :

• Inspection avant réouverture : Chaque zone de travail doit être balayée et inspectée pour détecter les FOD avant la réouverture de la chaussée à la circulation. Cela comprend : le balayage mécanique de toute la zone de travail ; le balayage magnétique pour les débris ferreux ; l’inspection manuelle par l’entrepreneur et le personnel des opérations aéroportuaires ; et un essai de roulage par un véhicule lent (généralement à vitesse d’inspection, 30-50 km/h).
• Essais de frottement : Le frottement de la piste doit être vérifié avec un appareil de mesure continue du frottement (CFME) avant la réouverture à la circulation aérienne. La FAA spécifie des niveaux de frottement minimaux dans l’AC 150/5320-6G Section 1.7.
• Confinement des matériaux : Tous les matériaux de construction (granulats, HMA, ciment, armatures) doivent être stockés sur des bâches ou dans des conteneurs empêchant les déversements. Les stocks doivent être couverts par temps venteux.
• Contrôle des outils : Un système de responsabilisation positif des outils (inventaire des outils et signature de sortie/d’entrée) est requis pour tous les outils manuels utilisés dans la zone de travail.
• Balayage pendant les pauses : Des balayages intermédiaires sont effectués après les opérations qui génèrent des débris importants (fraisage, carottage, sciage).

Contraintes de sécurité et opérationnelles

Zones de sécurité de piste (RSA) et zones dégagées d’obstacles (OFZ) : Les équipements de construction et le stockage de matériaux dans la RSA (s’étendant à 75-150 m de l’axe de piste) doivent être coordonnés avec les opérations aéroportuaires. Les équipements dans la RSA pendant les opérations actives de piste sont généralement interdits.

Éclairage dans la chaussée : La réhabilitation des chaussées de pistes et de voies de circulation doit tenir compte des luminaires d’éclairage dans la chaussée (feux de bordure, feux d’axe, feux de zone d’atterrissage). Les approches comprennent : l’enlèvement et la réinstallation des luminaires, l’ajustement de la hauteur des luminaires pour correspondre au nouveau niveau de la chaussée, la protection des luminaires pendant les opérations de fraisage et l’installation d’un éclairage temporaire.

Marquage de la chaussée : Des marquages temporaires de la chaussée doivent être installés avant la réouverture à la circulation si les marquages permanents ne peuvent pas être achevés pendant la période de travail. Les marquages temporaires doivent être conformes aux normes FAA pour la couleur, la largeur et l’emplacement (série FAA AC 150/5340-1).

Aides à la navigation : La réhabilitation à proximité des antennes du localizer ou du glide slope du système d’atterrissage aux instruments (ILS) ne doit pas interférer avec la propagation des signaux. Les équipements de construction métalliques dans la zone critique de l’ILS ou des systèmes d’éclairage d’approche peuvent nécessiter une vérification par inspection en vol.

Émission de NOTAM : Un avis aux navigateurs aériens (NOTAM) doit être émis avant chaque période de fermeture et annulé après la réouverture. Le NOTAM doit spécifier : la chaussée concernée, le calendrier de fermeture, les voies de circulation alternatives et toute restriction sur les opérations aériennes.

Accès d’urgence : Pendant la construction, les voies d’accès des services de sauvetage et de lutte contre l’incendie des aéronefs (ARFF) à toutes les parties de l’aire de mouvement doivent être maintenues. Les barrières de chantier, les stocks de matériaux et les équipements ne doivent pas obstruer l’accès des véhicules d’urgence.

7. Conception et spécifications de la réhabilitation

La conception de la réhabilitation des chaussées aéroportuaires suit les normes et spécifications de la FAA, en utilisant des logiciels de conception et des spécifications de matériaux approuvés par la FAA.

Méthodes de conception structurelle

La méthode de conception de la FAA pour la réhabilitation est mise en œuvre via FAARFIELD (FAA Rigid and Flexible Iterative Elastic Layer Design), le logiciel standard de conception de chaussées de l’agence. FAARFIELD utilise :

• L’analyse élastique multicouche pour les chaussées souples et les rechargements souples
• L’analyse par éléments finis tridimensionnelle pour les chaussées rigides et les rechargements rigides
• Le facteur de dommage cumulatif (CDF) comme critère de conception (CDF = 1,0 à la fin de la durée de vie de conception)

Pour les rechargements souples sur chaussées souples, FAARFIELD évalue la chaussée existante comme une structure multicouche avec des modules définis (issus du rétro-calcul FWD) et détermine l’épaisseur de rechargement requise pour atteindre CDF = 1,0 sur la durée de vie de conception.

Pour les rechargements souples sur chaussées rigides, FAARFIELD traite la structure composite comme une chaussée souple avec la dalle de béton existante contribuant comme une couche à module élevé. Le module du béton est généralement réduit pour tenir compte de la fissuration et de la détérioration.

Pour les rechargements en béton sur chaussées souples (whitetopping), FAARFIELD évalue le rechargement comme une dalle rigide sur une fondation stabilisée (l’enrobé existant). L’épaisseur du rechargement et l’espacement des joints sont déterminés par le modèle structurel tridimensionnel par éléments finis.

Pour les rechargements en béton sur chaussées en béton, FAARFIELD traite le rechargement non lié comme une nouvelle chaussée rigide sur une fondation stabilisée (le béton existant + couche intermédiaire). L’épaisseur du rechargement est conçue indépendamment de l’état de la dalle existante.

Amélioration de la fondation et de la plate-forme support dans la réhabilitation

Lorsque les couches sous-jacentes sont inadéquates — en raison de contamination, de pompage, de dommages liés à l’humidité ou d’une faible résistance — la conception de la réhabilitation doit inclure une amélioration de la fondation ou de la plate-forme support. Les options comprennent :

Stabilisation au ciment : Mélange de ciment Portland (3-6 % en poids) avec le matériau de fondation existant pour augmenter le module et réduire la sensibilité à l’humidité.

Stabilisation à la chaux : Mélange de chaux hydratée (3-8 % en poids) avec les sols plastiques de la plate-forme support pour réduire la plasticité, améliorer la maniabilité et augmenter la résistance par réaction pouzzolanique.

Injection de ciment (sous-calmage) : Injection d’un coulis de ciment sous les dalles de béton par des trous forés pour combler les vides à l’interface dalle-fondation. Cela restaure un support uniforme et réduit le pompage.

Amélioration du drainage : Installation de drains de bord, rétrofit de couches de drainage, nettoyage et restauration des drains existants pour abaisser la nappe phréatique et empêcher l’accumulation d’humidité dans la fondation et la plate-forme support.

Spécifications des matériaux

Les projets de réhabilitation aéroportuaire gérés par la FAA doivent utiliser des matériaux conformes aux spécifications standard de la FAA :

Spécifications de construction pour le travail de nuit

La FAA AC 150/5370-13A établit des spécifications de construction spécifiques pour la réhabilitation aéroportuaire de nuit :

Surveillance de la température : La température ambiante, la température du mélange et la température de surface de la chaussée sont enregistrées au début et tout au long de chaque période de travail. La mise en place de HMA n’est pas autorisée lorsque la température ambiante est inférieure à 4 °C (40 °F).

Sections d’essai : Une section d’essai est requise au début de chaque projet pour vérifier le schéma de compactage, les procédures de compactage, les méthodes de construction des joints et la texture de surface.

Essais de compactage : Des jauges de densité nucléaires ou des échantillons de carottage sont utilisés pour la vérification de la densité in situ. Un minimum d’un essai de densité par 1 500 mètres carrés par couche est requis. La densité cible est généralement de 96 à 98 % de la densité théorique maximale (densité Rice) selon l’ASTM D2041.

Essais de planéité : La surface finie est testée pour sa planéité à l’aide d’une règle de 3 mètres (10 pieds) ou d’un profilographe de Californie. L’écart maximal autorisé est généralement de 6 mm (1/4 de pouce) sous une règle de 3 mètres.

Construction des joints : Les joints de construction longitudinaux et transversaux doivent être construits avec des faces verticales à l’aide d’une roue de coupe ou d’un coupe-joint attaché au finisseur. Les joints froids entre les travaux de nuits consécutives doivent être revêtus d’une couche d’accrochage et la surface de contact chauffée avant la mise en place du nouveau mélange.

8. Inspection et surveillance post-réhabilitation

La réhabilitation n’est pas l’étape finale de la gestion des chaussées — c’est une intervention majeure qui réinitialise l’horloge de l’état de la chaussée. Une inspection et une surveillance systématiques après la réhabilitation garantissent que l’investissement atteint sa durée de vie prévue et fournissent des données pour la planification future de la réhabilitation.

Essais de réception

Immédiatement après la construction, les essais de réception vérifient que la réhabilitation répond aux exigences des spécifications :

Réception du rechargement de chaussée souple :

Réception du rechargement de chaussée rigide :

Surveillance à court terme (1 à 2 premières années)

La surveillance à court terme se concentre sur l’identification des dégradations précoces qui pourraient compromettre la performance à long terme :

• Inspections visuelles trimestrielles au cours de la première année, passant à semestrielles en année deux. L’inspecteur recherche : les fissures de réflexion (si rechargement sur chaussée rigide ou jointée), le désenrobage ou l’arrachement (dans le HMA), la défaillance du scellement des joints (dans le béton), les défauts de surface (ressuage, remontée de bitume), l’état des bords et des joints.
• Relevé ICP à 12 mois post-construction : Cela établit l’ICP de référence pour la chaussée réhabilitée. L’ICP initial doit être dans la plage 85-95 pour les projets de rechargement, reflétant l’état de surface « neuf ».
• Essais de frottement dans les 3 à 6 premiers mois suivant l’ouverture pour vérifier et établir la référence des caractéristiques de frottement de surface. Le frottement doit revenir aux valeurs spécifiées après la période initiale de « rodage » (généralement 2 à 6 mois pour les nouvelles surfaces HMA, où le film d’enrobé s’use et expose la microtexture des granulats).

Surveillance à long terme

La surveillance à long terme suit les exigences standard du programme de gestion des chaussées aéroportuaires :

• Relevés ICP annuels ou bisannuels selon la FAA AC 150/5380-7B. Les chaussées principales doivent être relevées annuellement ; les chaussées secondaires, tous les deux ans.
• Essais FWD à intervalles de 5 ans (ou lorsque l’état indique un changement structurel) pour suivre la durée de vie structurelle résiduelle et détecter la détérioration avant qu’elle ne se manifeste comme dégradation de surface.
• Profilage IRI à intervalles de 3-5 ans pour surveiller la progression de la rugosité.
• Essais de frottement à la fréquence spécifiée dans le programme de mesure continue du frottement de l’aéroport (généralement 1 à 4 fois par an pour les pistes utilisées par les aéronefs à turbine).

Suivi de la performance

La performance post-réhabilitation est suivie par rapport à la performance prédite en utilisant :

• Les courbes de détérioration spécifiques au type de traitement. La FAA fournit des courbes de détérioration génériques dans l’AC 150/5380-7B. Les courbes spécifiques à l’aéroport sont développées à partir des données ICP historiques.
• Les estimations de la durée de vie résiduelle (RSL) basées sur la projection ICP. La RSL est le temps jusqu’à ce que la chaussée atteigne un état terminal (généralement ICP 40 ou 55, selon la criticité de la chaussée).
• Le suivi du CDF pour les rechargements structurels. FAARFIELD calcule l’accumulation du CDF au fil du temps en fonction du trafic réel. Le suivi du trafic réel (comptages d’aéronefs par type) permet de mettre à jour le CDF et de le comparer à la progression du CDF de conception.
• L’espérance de vie par type de traitement basée sur des données empiriques issues des systèmes de gestion des chaussées aéroportuaires :

9. Prédiction de la performance

La prédiction de la performance permet aux gestionnaires de chaussées d’anticiper le moment où une chaussée réhabilitée nécessitera sa prochaine intervention, permettant une budgétisation et une planification proactives.

Modèles de prédiction

Les modèles basés sur le temps utilisent l’analyse de régression des données ICP historiques pour développer des courbes de détérioration. La forme typique est :

PCI(t) = PCI_initial — a × t^b

Où :

• PCI(t) = ICP à l’âge t après réhabilitation
• PCI_initial = ICP initial après réhabilitation (généralement 85-95)
• a, b = coefficients de régression dérivés des données historiques pour le type de traitement spécifique, la charge de trafic et la zone climatique
• t = temps en années depuis la réhabilitation

Les modèles mécanistico-empiriques (tels que ceux de FAARFIELD et des outils d’analyse de gestion des chaussées de la FAA) utilisent l’analyse structurelle pour prédire l’accumulation du CDF et convertir le CDF en développement de dégradations à l’aide de fonctions de transfert calibrées empiriquement. Ces modèles sont plus précis pour prédire la détérioration structurelle mais nécessitent des données d’entrée de meilleure qualité (trafic, propriétés des matériaux, climat).

Facteurs affectant la performance

La durée de vie réelle des traitements de réhabilitation est affectée par :

La charge de trafic : Le facteur le plus significatif. Des volumes de trafic plus élevés, des aéronefs plus lourds, des pressions de pneus plus élevées et des configurations de train d’atterrissage plus grandes accélèrent tous la détérioration.

Le climat : Les cycles de gel-dégel accélèrent la fragilisation et la fissuration du HMA. Les températures élevées accélèrent l’orniérage. Les fortes précipitations accélèrent les dommages liés à l’humidité (arrachement dans le HMA, pompage dans le béton). Les rayons UV accélèrent le vieillissement du HMA et la fragilisation de surface.

La qualité de la fondation et de la plate-forme support : La performance de la réhabilitation est limitée par la qualité de la fondation sous-jacente. Une chaussée avec une plate-forme support faible (CBR < 3) ou une fondation sensible à l’humidité présentera une détérioration prématurée quel que soit le traitement de réhabilitation choisi.

La qualité de construction : Un compactage inadéquat (en dessous de 95 % de la densité maximale), une mauvaise construction des joints, une couverture insuffisante de la couche d’accrochage et un durcissement inapproprié du béton réduisent tous la durée de vie de 20 à 50 %.

Les réparations préalables au rechargement : L’étendue et la qualité des réparations préalables au rechargement — rapiéçage, scellement des fissures, restauration des joints, correction du drainage — affectent directement la performance du rechargement. Des réparations préalables inadéquates sont la cause la plus fréquente de défaillance prématurée du rechargement.

Vérification de la performance

Les données de performance réelles issues du programme de surveillance (Section 8) sont utilisées pour valider et mettre à jour les prédictions de performance. Des écarts significatifs entre la performance prédite et réelle déclenchent une investigation :

• Une détérioration plus rapide que prévu indique : un sous-dimensionnement (trafic plus lourd que projeté), une déficience de construction, un problème de matériau, des réparations préalables inadéquates, ou des facteurs externes imprévus (défaillance du drainage, attaque chimique, conditions météorologiques extrêmes).
• Une détérioration plus lente que prévu indique : une conception prudente (trafic plus léger que projeté), une performance des matériaux meilleure que prévu, ou une qualité de construction supérieure.

Les données de performance mises à jour sont réinjectées dans le système de gestion des chaussées pour améliorer les futurs modèles de prédiction et optimiser le calendrier de réhabilitation sur l’ensemble du réseau de chaussées.

La réhabilitation comme composante de la gestion des chaussées

La réhabilitation est une composante d’un système de gestion des chaussées (PMS) complet qui optimise l’allocation des ressources sur l’ensemble du réseau de chaussées. La FAA, par le biais de l’AC 150/5380-7B, exige que les aéroports recevant des fonds AIP maintiennent un PMS qui comprend :

• L’inventaire des chaussées : Toutes les surfaces revêtues avec superficie, type, date de construction et historique de réhabilitation
• Les données d’état : Relevés ICP, essais FWD, profilage IRI, essais de frottement aux fréquences spécifiées
