Les régénérateurs d’asphalte sont des additifs qui restaurent les propriétés chimiques et physiques du liant d’asphalte vieilli et oxydé dans les RAP, RAS ou les chaussées recyclées in situ, contrant les effets du vieillissement et restaurant la ductilité. Couvre les types de régénérateurs (pétroliers ; biosourcés ; tall oil ; huile végétale), le dosage, le mélange et les effets sur les performances des enrobés à fort taux de RAP et du HIR/CIR.
Les régénérateurs d’asphalte sont des additifs spécialisés de faible viscosité formulés pour restaurer les propriétés chimiques, rhéologiques et mécaniques du liant d’asphalte vieilli et oxydé. Ces agents inversent la fragilisation causée par le vieillissement oxydatif, rééquilibrant la structure colloïdale du liant et le ramenant à un état proche de sa classe de performance d’origine. Les régénérateurs sont indispensables dans le recyclage moderne des chaussées—permettant l’utilisation de teneurs élevées en Agrégats d’Enrobés Bitumineux Recyclés (RAP) et en Bardeaux d’Asphalte Recyclés (RAS) dans les enrobés bitumineux à chaud (HMA), les enrobés bitumineux tièdes (WMA), le recyclage à froid in situ (CIR) et le recyclage à chaud in situ (HIR). Comprendre la chimie, la classification, la méthodologie de dosage et les implications sur les performances des régénérateurs est essentiel pour les ingénieurs aéroportuaires et routiers recherchant des solutions de chaussées durables et économiques.
Un régénérateur d’asphalte, également appelé agent de recyclage ou agent régénérant, est défini comme une huile hydrocarbonée de faible viscosité ou une formulation chimique conçue qui, ajoutée à un liant d’asphalte vieilli, restaure ses propriétés physiques et chimiques vers son état antérieur au vieillissement. La fonction principale d’un régénérateur est de reconstituer la fraction maltene—les composants huileux plus légers du bitume qui sont progressivement perdus lors du vieillissement oxydatif. Lorsque le liant d’asphalte s’oxyde avec le temps, les maltenes (saturés, aromatiques et résines) se transforment en asphaltènes, perturbant l’équilibre colloïdal et rendant le liant rigide, cassant et moins ductile.
Le processus de vieillissement dans les chaussées asphaltiques se déroule en deux étapes distinctes. Le vieillissement à court terme se produit pendant la production et la construction : volatilisation des composants huileux légers, oxydation aux températures élevées de malaxage (généralement 150–180 °C) et absorption des fractions huileuses dans les pores des granulats. Le vieillissement à long terme se produit pendant la durée de vie en service de la chaussée, provoqué par l’oxygène atmosphérique, les rayons ultraviolets, les cycles thermiques et l’exposition à l’humidité. L’effet combiné transforme un liant flexible et ductile en un matériau durci à faible pénétration, avec une capacité de relaxation des contraintes considérablement réduite.
Les régénérateurs contrecarrent ces effets de vieillissement en introduisant une huile à haute teneur en maltenes qui diffuse dans le liant vieilli, réduisant efficacement le rapport asphaltene/maltene. Ce rééquilibrage restaure les propriétés viscoélastiques du liant, abaissant la viscosité, augmentant la pénétration, améliorant la ductilité et renforçant la résistance à la fissuration thermique et par fatigue. L’objectif est de ramener la classe de performance du liant vieilli à celle du liant vierge d’origine ou de s’en approcher, permettant au mélange recyclé de satisfaire aux mêmes exigences de spécification qu’un mélange 100 % vierge.
La plupart des régénérateurs sont conçus pour être utilisés avec les RAP et RAS dans les centrales d’enrobés bitumineux à chaud et tièdes. Ils peuvent être pré-mélangés avec le liant vierge au terminal de stockage, injectés en ligne dans la conduite de liant à la centrale, ou ajoutés directement dans le tambour de malaxage ou le malaxeur. Dans les applications de traitement de surface, les régénérateurs peuvent également être appliqués sous forme de scellement par brouillard directement sur les chaussées en service pour restaurer la flexibilité de surface et sceller les microfissures, prolongeant les intervalles de préservation des chaussées de 3 à 8 ans.
Les régénérateurs sont largement classés en plusieurs catégories en fonction de leur origine chimique, de leur procédé de raffinage et de leur composition. Le système de classification défini dans ASTM D4552/D4552M (Classification standard pour les agents de recyclage à chaud) classe les agents de recyclage par viscosité à 60 °C, avec des qualités allant de RA-1 (viscosité la plus faible) à RA-5 (viscosité la plus élevée). Cette spécification traite des propriétés physiques, notamment la viscosité, le point d’éclair, la teneur en saturés et la compatibilité, servant d’outil principal de contrôle qualité pour les opérations des centrales d’enrobage.
Les régénérateurs d’origine pétrolière sont raffinés à partir de flux de traitement du pétrole brut et sont utilisés depuis les années 1960. Ils comprennent les extraits aromatiques (ex. Reclamite, Cyclogen L, Hydrolene, ValAro 130A) et les huiles naphténiques (ex. SonneWarmix RJ, Ergon HyPrene). Ces produits contiennent des concentrations élevées de composés aromatiques polaires, qui offrent une excellente compatibilité avec les asphaltènes du liant vieilli. Les extraits aromatiques ont un haut pouvoir solvant, permettant une pénétration profonde dans la matrice du liant vieilli et un rééquilibrage efficace de la structure colloïdale.
Les régénérateurs à base d’extraits aromatiques sont caractérisés par leur classification de viscosité selon ASTM D4552. La qualité RA-1 (viscosité la plus faible, 50–175 mm²/s à 60 °C) convient aux liants fortement vieillis nécessitant un ramollissement important, tandis que la RA-5 (viscosité la plus élevée, 3200–10000 mm²/s à 60 °C) est utilisée pour les liants modérément vieillis nécessitant moins de ramollissement. Les régénérateurs d’origine pétrolière ont un historique bien documenté couvrant plus de cinq décennies, avec des données de performance étendues en laboratoire et sur le terrain.
Les régénérateurs biosourcés sont dérivés de sources renouvelables et durables et ont gagné une part de marché significative depuis le début des années 2000. Ils offrent une empreinte environnementale réduite et une volatilité moindre par rapport à de nombreux produits pétroliers. Les principaux types comprennent :
Régénérateurs à base d’huile végétale : Dérivés d’huiles de soja, colza, tournesol ou palme. Ces produits sont principalement composés de triglycérides et d’acides gras qui interagissent avec les composants du liant vieilli. Les régénérateurs à base d’huile de soja ont montré un potentiel particulier, des études démontrant une restauration efficace des propriétés rhéologiques du liant à des dosages modérés (4–8 % du poids du liant RAP).
Huile de cuisson usagée (WCO) : Une source de régénérateur largement étudiée en raison de son abondance et de son faible coût. La WCO contient des acides gras libres et des composés polaires qui ramollissent efficacement le liant vieilli. Le dosage optimal se situe généralement entre 3 et 12 % du poids du liant vieilli, selon le niveau d’oxydation du RAP. La régénération à base de WCO améliore la durée de vie en fatigue et la résistance à la fissuration à basse température, bien que la sensibilité au vieillissement à long terme nécessite une attention particulière.
Régénérateurs Tall Oil : Le tall oil est un sous-produit du procédé kraft de l’industrie papetière, extrait du bois de pin. Les dérivés du tall oil (ex. Sylvaroad RP1000, Hydrogreen, Delta S) sont des mélanges chimiquement complexes d’acides gras, d’acides résiniques et de composés neutres. Ils appartiennent à la même famille chimique que les agents antistrippants liquides et les émulsifiants, offrant une excellente compatibilité avec le bitume. Les régénérateurs à base de tall oil offrent une résistance au vieillissement supérieure par rapport à de nombreux produits à base d’huiles usagées, avec des performances sur le terrain comparables aux extraits aromatiques d’origine pétrolière.
La WEO et les WEOB ont été largement étudiées comme régénérateurs potentiels en raison de leur abondance, de leur faible coût et de leur similarité chimique avec la fraction maltene du bitume. La WEO est collectée lors des vidanges d’huile des véhicules, tandis que les WEOB sont les résidus lourds du processus de re-raffinage. Les recherches indiquent que la WEO peut réduire efficacement la viscosité et la rigidité des liants vieillis à des dosages de 10 à 20 % du poids du liant vieilli.
Cependant, la WEO présente des défis spécifiques. Les huiles moteur usagées contiennent des traces de métaux lourds (zinc, plomb, chrome), des particules de suie et des additifs dégradés qui peuvent poser des problèmes de lixiviation environnementale. Le niveau d’oxydation de l’huile source influence significativement ses performances—les huiles avec des niveaux d’oxydation plus faibles (ex. huile moteur à essence après un cycle d’oxydation) démontrent une meilleure compatibilité et une stabilité à long terme supérieure. Les données de l’essai de Fluage et Récupération sous Contrainte Multiple (MSCR) indiquent que les liants traités aux WEO peuvent atteindre une résistance satisfaisante à l’orniérage lorsqu’ils sont correctement dosés, mais la résistance à la fissuration par fatigue nécessite une optimisation minutieuse.
Les huiles paraffiniques (ex. Valero VP 165, Storbit) sont raffinées à partir de fractions sélectionnées de pétrole brut à haute teneur en cire. Les huiles naphténiques ont une structure moléculaire cyclique avec une teneur en cire plus faible que les types paraffiniques. Ces produits sont généralement moins efficaces en tant que véritables régénérateurs—ils fonctionnent principalement comme des agents ramollissants qui réduisent la viscosité sans restaurer pleinement l’équilibre colloïdal entre asphaltènes et maltenes. Certains chercheurs distinguent les agents ramollissants des véritables agents régénérants sur cette base. Les agents ramollissants conviennent lorsqu’une simple réduction marginale de viscosité est nécessaire, tandis que la véritable régénération nécessite une restauration chimique de la fraction maltene.
| Catégorie de Régénérateur | Source | Principaux Avantages | Dosage Typique (% du liant RAP) | Profil Environnemental |
|---|---|---|---|---|
| Extraits Aromatiques | Raffinage pétrolier | Historique éprouvé, excellente compatibilité | 5–15 % | Non renouvelable, établi |
| Huile Végétale | Cultures agricoles | Renouvelable, faible toxicité | 4–12 % | Durable, biodégradable |
| Huile de Cuisson Usagée | Déchets de l’industrie alimentaire | Faible coût, valorisation des déchets | 3–12 % | Valorisation des déchets |
| Tall Oil | Sous-produit de l’industrie papetière | Résistance au vieillissement supérieure | 5–15 % | Réutilisation de sous-produits industriels |
| Huile Moteur Usagée | Déchets automobiles | Très faible coût, grande disponibilité | 10–20 % | Problèmes potentiels de métaux lourds |
| Paraffinique/Naphténique | Raffinage pétrolier | Bon ramollissement, faible coût | 5–10 % | Non renouvelable, régénération limitée |
Le mécanisme de régénération implique un processus de diffusion complexe dans lequel l’huile régénératrice de faible viscosité pénètre le film de liant vieilli recouvrant les granulats de RAP, réduisant progressivement la viscosité du liant et restaurant son équilibre chimique. Ce processus se déroule en quatre phases distinctes, telles que décrites par Carpenter et Wolosick (1980) et les chercheurs ultérieurs.
Phase 1 — Mouillage de surface : Au contact des particules de RAP, le régénérateur forme une fine couche de faible viscosité à la surface du film de liant vieilli. Ce contact initial est provoqué par l’action capillaire et le gradient de concentration entre le régénérateur et le liant vieilli.
Phase 2 — Propagation du front de diffusion : Les molécules de régénérateur commencent à migrer dans la couche de liant vieilli, sous l’effet du mouvement brownien et des gradients de potentiel chimique. Le front de diffusion avance à une vitesse proportionnelle à la racine carrée du temps, suivant la deuxième loi de Fick sur la diffusion. Le coefficient de diffusion dépend du poids moléculaire du régénérateur (poids moléculaire plus faible = diffusion plus rapide), de la température (température plus élevée = diffusion plus rapide) et de la viscosité du liant vieilli (liant plus rigide = diffusion plus lente). Les périodes de diffusion typiques à température ambiante vont de plusieurs heures à plusieurs jours, tandis qu’aux températures conventionnelles de malaxage HMA (150–170 °C), la diffusion est considérablement accélérée, se produisant en quelques minutes.
Phase 3 — Formation d’une couche à gradient de viscosité : À mesure que le régénérateur pénètre plus profondément, un gradient de viscosité se développe sur l’épaisseur du film de liant. La couche externe devient nettement plus molle que la partie interne plus proche de la surface du granulat. Ce gradient transitoire est essentiel—il doit être suffisamment profond pour réduire la rigidité effective du film de liant tout en évitant un ramollissement excessif qui pourrait compromettre la résistance à l’orniérage. La profondeur de pénétration par rapport à l’épaisseur totale du film de liant détermine le degré de restauration mécanique obtenu.
Phase 4 — Équilibre et mélange : Sur une période prolongée (semaines à mois à température ambiante), le régénérateur atteint une distribution relativement uniforme dans tout le film de liant, parvenant à un équilibre chimique. À ce stade, la structure colloïdale a été rééquilibrée : les maltenes du régénérateur se sont mélangés aux asphaltènes du liant vieilli, créant une dispersion colloïdale stable. Le liant résultant présente des propriétés viscoélastiques restaurées, avec des valeurs de pénétration et de viscosité se rapprochant de celles du liant vierge d’origine.
La stabilité colloïdale du liant régénéré est quantifiée par des paramètres tels que l’Indice de Gaestel (Ic), calculé à partir des fractions saturées, aromatiques, résines et asphaltènes (SARA). Un liant bien régénéré devrait atteindre une valeur d’Ic comprise entre 0,5 et 1,0, indiquant une structure sol-gel stable offrant à la fois flexibilité et capacité portante. Les régénérateurs qui ramollissent trop (Ic trop bas) peuvent provoquer de l’orniérage, tandis qu’une sous-régénération (Ic trop élevé) laisse le liant trop rigide et sensible à la fissuration.
Des recherches récentes utilisant la Chromatographie par Perméation de Gel (GPC) et la Spectroscopie Infrarouge à Transformée de Fourier (FTIR) ont fourni des preuves à l’échelle moléculaire de la régénération. Les traces GPC montrent une diminution de la fraction de grande taille moléculaire (LMS) après régénération, confirmant la désagrégation des amas d’asphaltènes. Les spectres FTIR montrent une réduction des indices carbonyle (C=O) et sulfoxyde (S=O) dans les liants régénérés par rapport aux témoins vieillis, indiquant une inversion partielle des modifications chimiques oxydatives. Les images de Microscopie Électronique à Balayage par Émission de Champ (FESEM) révèlent que les liants régénérés ont une morphologie de surface plus lisse et plus homogène par rapport à la structure rugueuse et agrégée du liant vieilli.
Déterminer le dosage optimal du régénérateur est l’étape la plus critique dans la conception d’enrobés recyclés avec régénérateurs. Un dosage insuffisant laisse le liant trop rigide et sujet à la fissuration ; un dosage excessif provoque un ramollissement excessif, entraînant orniérage, ressuage et perte de stabilité. Le processus de détermination du dosage suit une méthodologie structurée, généralement basée sur les directives ASTM D4552 et NCHRP Project 09-58.
Des échantillons de RAP (et/ou RAS) sont collectés et le liant vieilli est extrait par extraction par solvant selon AASHTO T 164 (méthode par centrifugation) ou ASTM D2172. Le liant est ensuite récupéré par la méthode de récupération Abson (ASTM D1856) ou par évaporation rotative. Le liant récupéré est classé selon AASHTO M320 ou AASHTO M332 (système de classification PG), déterminant ses classes de performance à haute température (PGH), température intermédiaire (PGI) et basse température (PGL).
Le liant récupéré subit des tests rhéologiques complets pour établir ses propriétés de base. Les tests comprennent le Rhéomètre à Cisaillement Dynamique (DSR) pour la rigidité à haute température et la résistance à la fatigue, le Rhéomètre à Poutre en Flexion (BBR) pour la rigidité à basse température (S) et la valeur m (taux de relaxation des contraintes), et le ΔTc (la différence entre la température basse de qualité S et la température basse de qualité m). Un liant fortement vieilli présentera un module complexe DSR (G*) élevé, une valeur m BBR faible et un ΔTc significativement négatif (généralement inférieur à -5 °C).
Des mélanges du liant vieilli récupéré avec le régénérateur candidat sont préparés à plusieurs niveaux de dosage (généralement 4 %, 8 %, 12 %, 16 % et 20 % du poids du liant vieilli). Chaque mélange est soumis à des tests DSR et BBR. Une courbe dose-réponse est développée, représentant généralement la température critique basse (ou ΔTc) en fonction de la teneur en régénérateur. L’objectif est d’identifier le dosage auquel le liant régénéré satisfait à l’exigence de température critique basse de la classe PG cible.
Par exemple, dans le NCAT Research Synopsis 12-05, une teneur optimale en régénérateur de 12 % du poids des liants recyclés a été sélectionnée pour restaurer les propriétés de performance des liants recyclés afin de répondre aux exigences PG 67-22. Ce dosage a restauré la température critique basse d’un mélange de liant à 50 % de RAP de -18,2 °C à -21,2 °C, se rapprochant de l’objectif de -22 °C.
Le dosage de régénérateur sélectionné est vérifié en mélangeant d’abord le régénérateur avec le liant vierge, puis en combinant ce mélange vierge régénéré avec le liant RAP récupéré dans des proportions correspondant à la formulation cible. Le mélange résultant est classé pour confirmer qu’il répond à la spécification PG cible. Cette étape évalue également la compatibilité entre le régénérateur et la chimie spécifique du liant vieilli.
Le dosage final est validé au niveau de l’enrobé en utilisant les principes de la Conception d’Enrobé Équilibrée (BMD). Les tests de performance comprennent l’Essai d’Orniérage Hamburg pour la résistance à l’orniérage et à l’humidité, l’Essai de Tension Compacte en Disque (DCT) ou l’Essai de Flexion Semi-Circulaire (SCB) pour la résistance à la fissuration à basse température, et l’Essai d’Overlay ou IDEAL-CT pour la résistance à la fissuration par fatigue à température intermédiaire. L’enrobé est ajusté si nécessaire pour répondre à tous les critères volumétriques et de performance.
| Teneur en RAP (%) | Dosage du Régénérateur (% du liant total) | Amélioration Attendue de la Température Critique Basse |
|---|---|---|
| 15–25 % | 0,3–1,0 % | 1–3 °C |
| 25–40 % | 1,0–2,0 % | 3–6 °C |
| 40–60 % | 2,0–3,0 % | 6–10 °C |
| 60–100 % | 3,0–6,0 % | 10–15 °C |
La relation dosage-température est également une considération importante. Des températures de malaxage plus élevées accélèrent la diffusion et peuvent permettre des dosages légèrement inférieurs. Des températures de production plus basses (comme dans le WMA) nécessitent une surveillance attentive de l’achèvement de la diffusion pour garantir un mélange adéquat.
L’utilisation de régénérateurs dans les enrobés asphaltiques à fort taux de RAP (définis comme des enrobés contenant plus de 25 % de RAP en poids total de granulats) est devenue une pratique courante dans les juridictions progressistes. Les recherches en laboratoire et le suivi des performances sur le terrain démontrent systématiquement que les enrobés à fort taux de RAP correctement régénérés peuvent atteindre des performances équivalentes ou supérieures à celles des enrobés vierges, tout en offrant des avantages économiques et environnementaux significatifs.
L’abaissement de classe de performance est un concept essentiel dans la conception d’enrobés à fort taux de RAP sans régénérateurs. Lorsque le « rehaussement de classe » conventionnel est appliqué (ex. utilisation de PG 58-28 au lieu de PG 64-22 pour compenser la rigidité du liant RAP), le liant vierge doit être ramolli d’une classe entière. Cette approche réduit la résistance à l’orniérage aux températures de service élevées. Les régénérateurs offrent une alternative—ils rééquilibrent chimiquement le mélange sans ramollir excessivement la classe haute température. Des études du National Center for Asphalt Technology (NCAT) ont démontré que les enrobés à 50 % de RAP régénérés peuvent utiliser la même classe PG vierge que le témoin (ex. PG 67-22) tout en atteignant les performances cibles sur toute la plage de températures.
Les améliorations de l’ouvrabilité et de la compactabilité sont parmi les avantages les plus tangibles des régénérateurs dans les enrobés à fort taux de RAP. Les particules de RAP sont enrobées d’un liant vieilli et rigide qui résiste à une consolidation complète pendant le compactage. Les régénérateurs réduisent la viscosité effective du système de liant combiné, permettant un meilleur enrobage des particules, une lubricité améliorée et une réduction des vides d’air pour un effort de compactage donné. Les données de terrain provenant d’enrobés à 50 % de RAP produits en centrale avec régénérateur ont montré que les températures de compactage pouvaient être réduites de 15 à 25 °C tout en atteignant la densité cible. Cette réduction de la température de compactage requise se traduit par des fenêtres de mise en œuvre prolongées par temps froid et une réduction de la consommation de carburant pour le chauffage.
La résistance aux dommages dus à l’humidité est généralement maintenue ou légèrement améliorée dans les enrobés à fort taux de RAP régénérés. Les valeurs du Rapport de Résistance à la Traction (TSR) pour les enrobés régénérés atteignent généralement l’exigence minimale de 80 % selon AASHTO T283. L’ajout d’agents antistrippants liquides en complément des régénérateurs peut encore améliorer la résistance à l’humidité. La clé est d’éviter un dosage excessif de régénérateur qui pourrait dévêtir le liant de la surface des granulats.
La résistance à l’orniérage est largement rapportée comme adéquate dans les enrobés à fort taux de RAP régénérés. Les profondeurs d’orniérage APA (Analyseur de Chaussée Asphaltique) pour les enrobés à 50 % de RAP régénérés sont généralement inférieures à 5,5 mm, satisfaisant au seuil d’acceptation. La rigidité résiduelle apportée par le liant vieilli, même après régénération, offre une résistance accrue à la déformation permanente aux températures de service élevées. La sur-régénération (dosage excessif) est le principal risque à contrôler.
Les améliorations de la résistance à la fissuration sont le principal avantage des régénérateurs dans les enrobés à fort taux de RAP. La température critique de fissuration à basse température (déterminée par essai IDT selon AASHTO TP 10) est significativement réduite. Le Rapport d’Énergie (ER) et l’Énergie de Fluage Dissipée à la Rupture (DCSEf) sont considérablement améliorés. Les cycles jusqu’à rupture à l’Essai d’Overlay augmentent typiquement de 100 à 300 % par rapport aux enrobés à fort taux de RAP non régénérés. Ces améliorations se traduisent directement par une durée de vie prolongée et des intervalles d’entretien réduits.

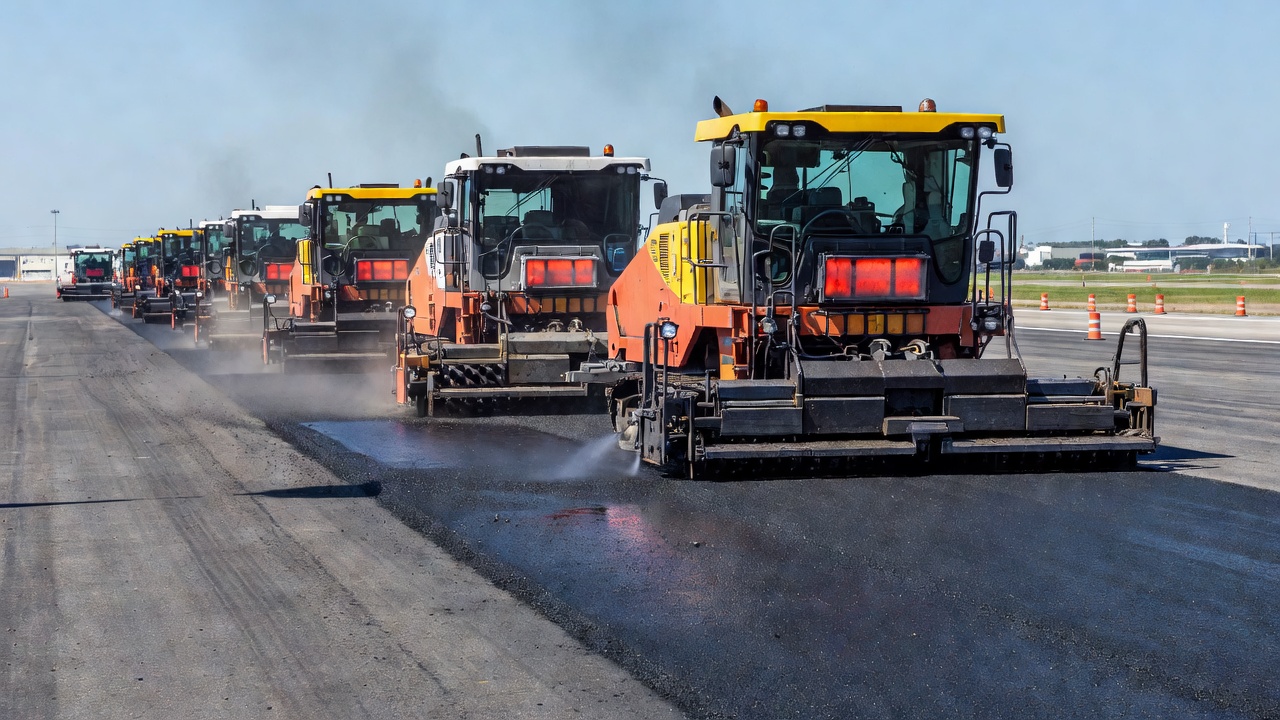

Les méthodes de recyclage in situ—Recyclage à Froid In Situ (CIR) et Recyclage à Chaud In Situ (HIR) —dépendent fortement des régénérateurs pour restaurer les propriétés fonctionnelles du matériau de chaussée vieilli en place. Ces procédés comptent parmi les techniques de réhabilitation des chaussées les plus durables, atteignant 70 à 100 % de réutilisation des matériaux et éliminant les coûts de transport et d’élimination.
Le HIR est un processus continu utilisant un train d’équipements spécialisés autonome. La surface de la chaussée est chauffée à 250–300 °F (120–150 °C) à l’aide de radiateurs infrarouges ou au propane, scarifiée ou fraisée à une profondeur de ¾ à 2 pouces (19–50 mm), mélangée à un agent régénérant (et éventuellement des granulats vierges et du liant), puis ré-étalée et compactée en une seule passe. La couche de chaussée recyclée peut être de qualité supérieure à l’originale, les huiles régénératrices restaurant la composition chimique de l’asphalte vieilli oxydé.
L’Asphalt Recycling and Reclaiming Association (ARRA) reconnaît trois procédés HIR :
Chauffage-Scarification : Des passes multiples appliquent de la chaleur à la surface, qui est ensuite scarifiée (ratissage mécanique), traitée avec un régénérateur et recom pactée. Convient pour des profondeurs allant jusqu’à 1 pouce.
Rechargement : Combine la couche recyclée HIR avec un rechargement simultané d’enrobé bitumineux à chaud neuf placé directement derrière l’opération HIR, créant une liaison thermique entre les couches neuve et recyclée. C’est la méthode HIR la plus couramment spécifiée.
Remalaxage : Le matériau scarifié est collecté en andain, mélangé avec le régénérateur (et éventuellement du HMA vierge) dans un malaxeur, puis étalé comme un mélange homogène unique. Cela permet un contrôle plus précis du dosage du régénérateur et permet l’ajout de granulats vierges pour ajuster la granulométrie.
La sélection du régénérateur pour le HIR doit tenir compte du court temps de contact entre le régénérateur et le liant vieilli—généralement de 30 secondes à 2 minutes—avant que l’enrobé recyclé ne doive être compacté. Cela nécessite un régénérateur avec des caractéristiques de diffusion rapide, obtenues par une viscosité plus faible et une teneur aromatique plus élevée. Des régénérateurs biosourcés spécifiquement formulés pour le HIR sont désormais disponibles.
La quantité de régénérateur pouvant être incorporée dans le HIR est limitée par la teneur en vides d’air de la chaussée existante. Si les vides d’air sont trop faibles pour accueillir le volume de régénérateur requis sans provoquer de ressuage (excès de liant remontant à la surface), des granulats fins supplémentaires ou du HMA vierge doivent être mélangés pour augmenter les vides d’air dans l’enrobé recyclé.
Le CIR traite la chaussée asphaltique existante à température ambiante sans chaleur. La chaussée est fraisée à une profondeur de 3 à 6 pouces (75–150 mm), le RAP est concassé et tamisé, et un agent stabilisant (émulsion régénérante, asphalte moussé ou additif chimique) est incorporé. Le matériau recyclé est étalé et compacté, généralement suivi d’un rechargement de roulement.
Les régénérateurs dans le CIR sont généralement incorporés dans le cadre d’une émulsion de recyclage—une émulsion d’asphalte spécialement formulée pour ramollir et régénérer le liant RAP vieilli. L’émulsion régénérante fournit à la fois l’action ramollissante de l’huile régénérante et l’action liante du ciment d’asphalte résiduel après évaporation de l’eau. La teneur optimale en émulsion est déterminée par des essais de formulation (procédures Marshall ou Hveem) en ajustant la teneur en liant, les vides d’air et la stabilité.
Des recherches récentes ont exploré la combinaison de régénérateurs (tels que l’huile de cuisson usagée ou des bio-régénérateurs propriétaires) directement dans l’eau de malaxage ou le pré-mélange avec l’émulsion pour améliorer l’activation du liant RAP. Des études sur les enrobés recyclés à froid à l’asphalte moussé montrent que les enrobés CIR traités avec régénérateur présentent une résistance à la traction indirecte améliorée de 20 à 40 % et une résistance à la fissuration améliorée de 30 à 60 % par rapport aux enrobés CIR non traités.
Prolongation de la durée de vie : Les traitements de surface HIR (sans rechargement) offrent 3 à 8 ans de durée de vie supplémentaire. Avec un rechargement en enrobé bitumineux à chaud, le HIR plus rechargement prolonge la durée de vie de la chaussée de 10 à 12 ans ou plus. Les traitements CIR, selon l’état de la chaussée et l’épaisseur du rechargement, prolongent la durée de vie de 8 à 15 ans. Dans les deux cas, la qualité de la régénération est directement corrélée à la prolongation de durée de vie obtenue.
Des tests de performance complets sont essentiels pour valider que les enrobés régénérés répondent à toutes les exigences de spécification sur toute la plage de températures de service. Le cadre de test suit les principes de la Conception d’Enrobé Équilibrée (BMD) tels que définis dans AASHTO PP 105 et AASHTO M 323.
Les tests volumétriques garantissent une teneur en vides d’air appropriée, les vides dans le granulat minéral (VMA), les vides remplis de bitume (VFB) et le rapport poudre/liant. L’ajout de régénérateur peut légèrement réduire la viscosité effective du liant, affectant potentiellement les valeurs VMA et VFB. La formulation est ajustée en modifiant la granulométrie ou la teneur en liant pour restaurer les propriétés volumétriques cibles.
Essai d’Orniérage Hamburg (AASHTO T 324) : Une roue en acier chargée (158 lb / 703 N) parcourt des éprouvettes compactées immergées dans de l’eau à 50 °C pendant jusqu’à 20 000 passages. La profondeur d’ornière et le point d’inflexion de dévêtissage sont mesurés. Les enrobés à fort taux de RAP régénérés présentent généralement des profondeurs d’ornière de 2,5 à 5,0 mm, bien en dessous du maximum typique de 12,5 mm.
Essai d’Indice de Fluage (AASHTO TP 79) : Un essai de fluage dynamique à 54 °C mesurant le nombre de cycles de charge jusqu’au fluage tertiaire. Les enrobés régénérés doivent atteindre un indice de fluage minimal conforme aux exigences du niveau de trafic.
Essai SCB à Température Intermédiaire (AASHTO TP 124) : L’essai de flexion semi-circulaire à 25 °C mesure l’énergie de rupture (Gf) et l’indice de flexibilité (FI). Les enrobés à fort taux de RAP régénérés doivent atteindre un indice de flexibilité de 4 à 8 ou plus, contre des valeurs inférieures à 2 pour les enrobés à fort taux de RAP non régénérés.
Essai d’Overlay (AASHTO T 387) : Simule la propagation des fissures réfléchies en ouvrant et fermant un joint sous l’éprouvette avec un déplacement de 0,25 mm et un temps de cycle de 10 secondes. Le nombre de cycles jusqu’à rupture est enregistré. Les enrobés régénérés atteignent généralement 300 à 1500+ cycles, contre 50 à 200 cycles pour les enrobés à fort taux de RAP non régénérés.
Essai IDEAL-CT (ASTM D8225) : L’essai de fissuration par traction indirecte à 25 °C utilise une éprouvette cylindrique simple (compactée au giratoire) chargée diamétralement à 50 mm/min. L’indice de tolérance à la fissuration (CTindex) est calculé. Les enrobés régénérés avec un CTindex supérieur à 70–100 sont considérés comme acceptables pour la plupart des applications.
Essai de Tension Compacte en Disque (DCT) (ASTM D7313) : Réalisé à 10 °C au-dessus de la classe de basse température PG. L’énergie de rupture (Gf) est mesurée. Les enrobés à fort taux de RAP régénérés atteignent généralement des valeurs d’énergie de rupture supérieures à 400–500 J/m², répondant aux minimums recommandés.
Essai de Flexion Semi-Circulaire (SCB) à Basse Température (AASHTO TP 105) : Réalisé à la classe de basse température PG. Le facteur d’intensité de contrainte critique (KIC) et l’énergie de rupture sont mesurés.
Essai du Rapport de Résistance à la Traction (TSR) (AASHTO T 283) : Des séries d’éprouvettes conditionnées (saturation sous vide, cycle gel-dégel) et non conditionnées sont testées pour la résistance à la traction indirecte. Le TSR doit être égal ou supérieur à 80 %. Les enrobés régénérés atteignent généralement des valeurs TSR de 80 à 95 %.
Essai de Module Dynamique (AASHTO TP 132) : La courbe maîtresse E* est développée pour l’enrobé régénéré afin de vérifier que la rigidité sur une large plage de températures correspond ou s’approche de l’enveloppe cible. Les enrobés régénérés doivent avoir des valeurs E* aux températures élevées (contrôle de l’orniérage) dans des limites acceptables (pas excessivement basses) et aux basses températures (contrôle de la fissuration) inférieures à celles des enrobés à fort taux de RAP non régénérés.
Il existe une distinction fondamentale entre l’utilisation d’un régénérateur et l’utilisation d’une classe de liant vierge plus souple (également appelée « rehaussement de classe » ou « abaissement de classe ») pour compenser la rigidité du liant RAP vieilli.
Les liants mous (ex. PG 58-28 remplaçant PG 64-22) sont simplement des versions de plus faible viscosité des asphaltes de chaussée standard. Ils fonctionnent par dilution mécanique —le mélange d’un liant mou avec un liant vieilli rigide produit une viscosité intermédiaire qui peut satisfaire à la classe PG cible. Cependant, les liants mous ne restaurent pas l’équilibre colloïdal chimique du liant vieilli. Les asphaltènes restent dans leur état oxydé et aggloméré ; le liant mou fournit simplement une dilution sans décomposer les agglomérats d’asphaltènes.
Les régénérateurs, en revanche, apportent des fractions maltene spécifiques (notamment des huiles aromatiques et des résines) qui interagissent chimiquement avec les asphaltènes vieillis, les redispersant en une suspension colloïdale stable. Cette restauration chimique offre des avantages de performance supérieurs :
| Propriété | Liant Mou (Abaissement de Classe) | Régénérateur |
|---|---|---|
| Restauration mécanique | Rigidité réduite par dilution | Restauration chimique de l’équilibre colloïdal |
| Résistance à la fatigue | Amélioration modérée | Amélioration significative (200–400 % meilleure) |
| Fissuration à basse température | Amélioration modérée | Amélioration significative (température critique 3–8 °C plus basse) |
| Résistance à l’orniérage | Réduite (liant plus mou à hautes températures) | Maintenue (restauration ciblée) |
| Sensibilité au vieillissement | Similaire au liant vierge | Potentiellement améliorée avec un bon choix |
| Ouvrabilité | Amélioration modérée | Amélioration significative (meilleur enrobage, compactage) |
| Impact sur le coût | Aucun coût supplémentaire significatif | Faible coût supplémentaire (0,3–1,5 % du coût total de l’enrobé) |
| Compatibilité avec RAP élevé | Limitée (efficace jusqu’à ~25 % de RAP) | Efficace jusqu’à 100 % de RAP |
Pour les faibles teneurs en RAP (15–25 %), le rehaussement de classe avec un liant mou peut être suffisant et constitue l’approche la plus simple. Pour les teneurs moyennes à élevées en RAP (25 %+), les régénérateurs offrent des performances nettement supérieures. Pour les très hauts taux de RAP (50–100 %), les régénérateurs sont essentiels—le rehaussement de classe seul ne peut pas atteindre des performances adéquates sur toute la plage de températures.
La performance à long terme des chaussées asphaltiques régénérées est influencée par la sensibilité au vieillissement du régénérateur, la précision du dosage initial et le taux de vieillissement oxydatif post-régénération.
Après régénération, le liant recommence à s’oxyder à partir de son état restauré. Le taux de re-vieillissement dépend de la composition chimique du régénérateur. Les régénérateurs biosourcés (huiles végétales, huile de cuisson usagée) ont tendance à avoir des taux de vieillissement oxydatif plus élevés en raison de la présence de chaînes d’acides gras insaturés qui réagissent facilement avec l’oxygène. Les extraits aromatiques d’origine pétrolière et les dérivés du tall oil présentent généralement des taux de re-vieillissement plus lents. Ce comportement de vieillissement différencié doit être pris en compte lors de la prédiction de la durée de vie à long terme de la chaussée.
Des études utilisant le Vieillissement à l’Autoclave sous Pression (PAV) des liants régénérés (simulant 5 à 10 ans de vieillissement en service) montrent que les liants régénérés vieillis à partir de leur état restauré atteignent une rigidité de vieillissement finale similaire à celle des liants vierges vieillis à partir de leur état initial, à condition que la régénération initiale ait été correctement exécutée. Le taux d’approche de la rigidité terminale est la variable clé—un liant régénéré avec un vieillissement plus lent conservera son avantage de performance plus longtemps.
Des projets de terrain au Texas, en Alabama, au Wisconsin et au Minnesota ont fourni des données précieuses à long terme :
NCHRP Project 09-58 a évalué plusieurs régénérateurs dans des projets de terrain à travers les États-Unis, en surveillant le développement des fissures, l’orniérage, la qualité de roulement et le frottement sur 3 à 7 ans. Les résultats ont montré que les sections à fort taux de RAP correctement régénérées se comportaient de manière comparable aux sections témoins avec une teneur en RAP plus faible, certains régénérateurs obtenant des réductions statistiquement significatives de la fissuration.
Programme de HIR étendu du Japon : Le Japon utilise avec succès des régénérateurs dans les enrobés à fort taux de RAP et les opérations HIR depuis plus de deux décennies. Les spécifications japonaises exigent que les enrobés à fort taux de RAP avec régénérateurs satisfassent aux mêmes critères de performance que les enrobés vierges. Les données de performance sur le terrain des projets japonais confirment que les chaussées régénérées atteignent une durée de vie égale ou supérieure à celle des chaussées vierges.
Programme BMD du Wisconsin DOT : La mise en œuvre par le Wisconsin de la Conception d’Enrobé Équilibrée avec régénérateurs pour les enrobés de surface à fort taux de RAP a suivi plus de 100 projets depuis 2018. Les valeurs CTindex des contrôles qualité montrent une performance constante d’année en année, avec des valeurs CTindex moyennes de 80 à 140 pour les enrobés régénérés contre 40 à 70 pour les enrobés à fort taux de RAP non régénérés.
Pour les professionnels de l’inspection des chaussées et les ingénieurs aéroportuaires, comprendre le comportement des chaussées régénérées est essentiel pour une évaluation précise de l’état et une planification de l’entretien.
Indicateurs d’Inspection Visuelle : Les chaussées régénérées présentent certaines caractéristiques au cours de leur durée de vie :
Considérations sur les Tests : Les tests standard d’évaluation des chaussées donnent des résultats différents pour les sections régénérées :
Planification de l’Entretien : Les chaussées régénérées nécessitent des stratégies d’entretien adaptées :
Directives de l’OACI et de la FAA : L’Annexe 14 de l’OACI et les Circulaires Consultatives de la FAA reconnaissent l’utilisation de matériaux recyclés dans les chaussées aéroportuaires, exigeant que les enrobés recyclés satisfassent aux mêmes spécifications de performance que les enrobés vierges. Pour les spécifications FAA P-401/P-501, l’utilisation de régénérateurs est autorisée à condition que l’enrobé final satisfasse à tous les critères volumétriques et de performance. Le système de déclaration PCN (Numéro de Classement de Chaussée) ne fait pas de distinction entre l’asphalte régénéré et non régénéré—le facteur critique est la performance structurelle équivalente. Les ingénieurs aéroportuaires doivent documenter l’utilisation de régénérateurs dans le système de gestion des chaussées pour éclairer la planification future des réhabilitations.
ASTM D4552/D4552M-20 (2025) : La norme de référence pour la classification des agents de recyclage à chaud aux États-Unis. La révision de 2020 a élargi la classification pour inclure les huiles biosourcées, que les éditions précédentes ne couvraient pas explicitement. La norme évalue : la viscosité à 60 °C (déterminant la classe RA), le point d’éclair (minimum 232 °C pour la sécurité), les saturés par Iatroscan (maximum 25 % pour les bio-huiles, garantissant une teneur aromatique adéquate), et la compatibilité avec le liant vieilli par un essai de tache. Chaque classe RA (RA-1 à RA-5) a une plage de viscosité définie :
| Classe RA | Viscosité à 60 °C (mm²/s) | Application Typique |
|---|---|---|
| RA-1 | 50–175 | Liant fortement vieilli, HIR |
| RA-25 | 175–900 | Teneur élevée en RAP (40–70 %) |
| RA-5 | 900–4500 | Teneur modérée en RAP (25–50 %) |
| RA-75 | 2000–5000 | Faible teneur en RAP (15–30 %) |
| RA-100 | 3200–10000 | Vieillissement marginal, préservation |
AASHTO R 14 : Propose un système de classification alternatif pour les agents de recyclage à chaud qui est largement harmonisé avec ASTM D4552 mais comprend des dispositions supplémentaires concernant la fréquence d’échantillonnage et la certification du fournisseur.
Contrôle Qualité : Sur une base de production continue, la qualité du régénérateur est vérifiée par un Certificat d’Analyse (COA) du fournisseur. Les paramètres QC clés comprennent : la viscosité à 60 °C (pour confirmer la classe RA), le point d’éclair et la densité. Un échantillonnage périodique (généralement toutes les 20 charges ou mensuellement) est recommandé pour une vérification indépendante par l’agence ou l’entrepreneur.
Stockage et Manutention : Les régénérateurs doivent être stockés dans des réservoirs chauffés (40–80 °C) pour maintenir une viscosité pompable. Les conduites de transfert doivent être isolées et tracées chauffantes dans les climats froids. La compatibilité avec le système existant de stockage et d’injection du liant doit être vérifiée—certains régénérateurs biosourcés ont des caractéristiques de densité et de miscibilité différentes par rapport aux produits pétroliers. La surveillance du niveau des réservoirs et la gestion des stocks sont essentielles pour garantir une production ininterrompue.
