Module de résilience (Mr) des matériaux de chaussée

Module de résilience — Définition et concept fondamental

Le module de résilience (Mr) est le module élastique dynamique des matériaux de chaussée non liés — sols de fondation, couches de base granulaires et couches de fondation — mesuré sous des conditions de chargement répété (cyclique) simulant les impulsions de contrainte imposées par le trafic en mouvement. Il est défini comme le rapport de la contrainte déviatorique cyclique à la déformation axiale récupérable (résiliente) :

Mr = σd / εr

Où σd est la contrainte déviatorique répétée (la différence entre la contrainte axiale totale et la pression de confinement) et εr est la déformation axiale résiliente (récupérable) après chaque cycle de charge. La composante permanente (plastique) de la déformation est exclue du calcul ; seul le rebond élastique qui se produit lors du déchargement est utilisé. Cette distinction est cruciale : le module de résilience représente la rigidité du matériau sous des millions d’applications de charge répétée, et non sa résistance sous une charge monotone unique jusqu’à rupture.

Le concept de module de résilience a été formalisé pour la première fois par Seed et ses collègues à l’Université de Californie à Berkeley dans les années 1960, qui ont reconnu que les sols de fondation soumis à un chargement de trafic répété présentent une réponse principalement élastique après des cycles de conditionnement initiaux, la réponse résiliente se stabilisant après 50 à 200 répétitions de charge. L’American Association of State Highway and Transportation Officials (AASHTO) a adopté le Mr comme propriété standard des matériaux pour le dimensionnement des chaussées dans le Guide AASHTO de 1986 pour la Conception des Structures de Chaussée, remplaçant l’indice portant CBR et le module de réaction du sol de fondation (valeur k) utilisés dans les méthodes empiriques antérieures.

Le Mr est le paramètre intrinsèque principal pour les matériaux non liés dans le Guide de Dimensionnement Mécanistique-Empirique des Chaussées (MEPDG), développé dans le cadre du projet NCHRP 1-37A et adopté par l’AASHTO comme norme nationale pour le dimensionnement des chaussées. Le MEPDG utilise le Mr dans l’analyse élastique multicouche (LEA) pour calculer les réponses critiques de la chaussée : la déformation de traction horizontale en partie inférieure des couches liées (contrôlant la fissuration par fatigue dans l’enrobé et le béton) et la déformation de compression verticale en tête du sol de fondation (contrôlant la déformation permanente et l’orniérage). La rigidité relative de chaque couche de chaussée — quantifiée par Mr — détermine la distribution de ces contraintes et déformations au sein de la structure de chaussée.

La Federal Highway Administration (FHWA) caractérise le Mr comme la propriété mécanique la plus importante des matériaux de chaussée non liés. Le Manuel de Référence des Aspects Géotechniques des Chaussées de la FHWA (NHI-05-037) indique : « La rigidité est la caractéristique mécanique la plus importante des matériaux non liés dans les chaussées. Les rigidités relatives des différentes couches déterminent la distribution des contraintes et des déformations dans le système de chaussée. » Contrairement à la résistance, qui gouverne la rupture sous une seule application de charge, la rigidité gouverne l’accumulation d’endommagement sur des millions de répétitions de charge — la fissuration par fatigue et l’orniérage qui définissent la durée de vie de la chaussée.

Dépendance à la contrainte du module de résilience

La caractéristique déterminante du module de résilience dans les matériaux non liés est sa dépendance à la contrainte — le module n’est pas une valeur constante mais varie avec l’état de contrainte au sein de la couche de chaussée. Ce comportement distingue fondamentalement les matériaux de chaussée non liés des matériaux linéairement élastiques comme l’acier ou le béton. La dépendance à la contrainte suit deux modèles distincts selon le type de matériau :

Pour les matériaux granulaires (granulats de base et de fondation), Mr présente un comportement d’écrouissage positif : le module augmente à mesure que la pression de confinement (contrainte volumique) augmente. Cela se produit car un confinement plus élevé force les particules de granulat en contact plus serré, augmentant la surface de contact interparticulaire et la rigidité du squelette granulaire. Une grave de base directement sous la charge de roue — où les contraintes de confinement sont les plus élevées — présente un module plus élevé que le même matériau en partie inférieure de la couche de base ou au bord de la chaussée où le confinement est plus faible. Ce comportement est représenté par le modèle de contrainte volumique (modèle k-θ) : Mr = k1 × θ^k2, où θ (contrainte volumique) est la somme des trois contraintes principales (σ1 + σ2 + σ3), et k1 et k2 sont des constantes de régression déterminées par essai en laboratoire. Pour les matériaux granulaires, k2 est positif, allant typiquement de 0,3 à 0,8.

Pour les sols de fondation à grains fins (argiles et silt), Mr présente un comportement de radoucissement : le module diminue à mesure que la contrainte déviatorique augmente. Cela se produit car des contraintes déviatoriques plus élevées se rapprochent de la résistance au cisaillement du sol, provoquant un réarrangement accru des particules et des déformations résilientes plus importantes par rapport à la contrainte appliquée. Une couche de fondation soumise à un trafic lourd présentera un module plus faible sous l’emprise de la roue qu’au bord de la chaussée. Ce comportement est représenté par le modèle de contrainte déviatorique : Mr = k1 × σd^k2, où k2 est négatif pour les matériaux à radoucissement — allant typiquement de -0,1 à -0,6.

L’effet combiné est modélisé par le modèle constitutif universel recommandé par le projet NCHRP 1-28A :

Mr = k1 × Pa × (θ/Pa)^k2 × (τoct/Pa)^k3

Où Pa est la pression atmosphérique (utilisée pour la normalisation), τoct est la contrainte de cisaillement octaédrique, et k1, k2, k3 sont des constantes de régression. La force de ce modèle réside dans sa capacité à capturer à la fois les effets d’écrouissage positif (via θ/Pa) et de radoucissement (via τoct/Pa) dans une seule équation applicable à tous les types de matériaux non liés.

Essai triaxial à chargement répété — AASHTO T307

L’essai de laboratoire standard pour déterminer le module de résilience est la norme AASHTO T307 — Méthode d’essai standard pour la détermination du module de résilience des sols et des matériaux granulaires. Cette méthode d’essai spécifie l’équipement, la préparation des éprouvettes, les séquences de chargement, la collecte de données et les procédures d’analyse pour mesurer le Mr dans des conditions de laboratoire contrôlées.

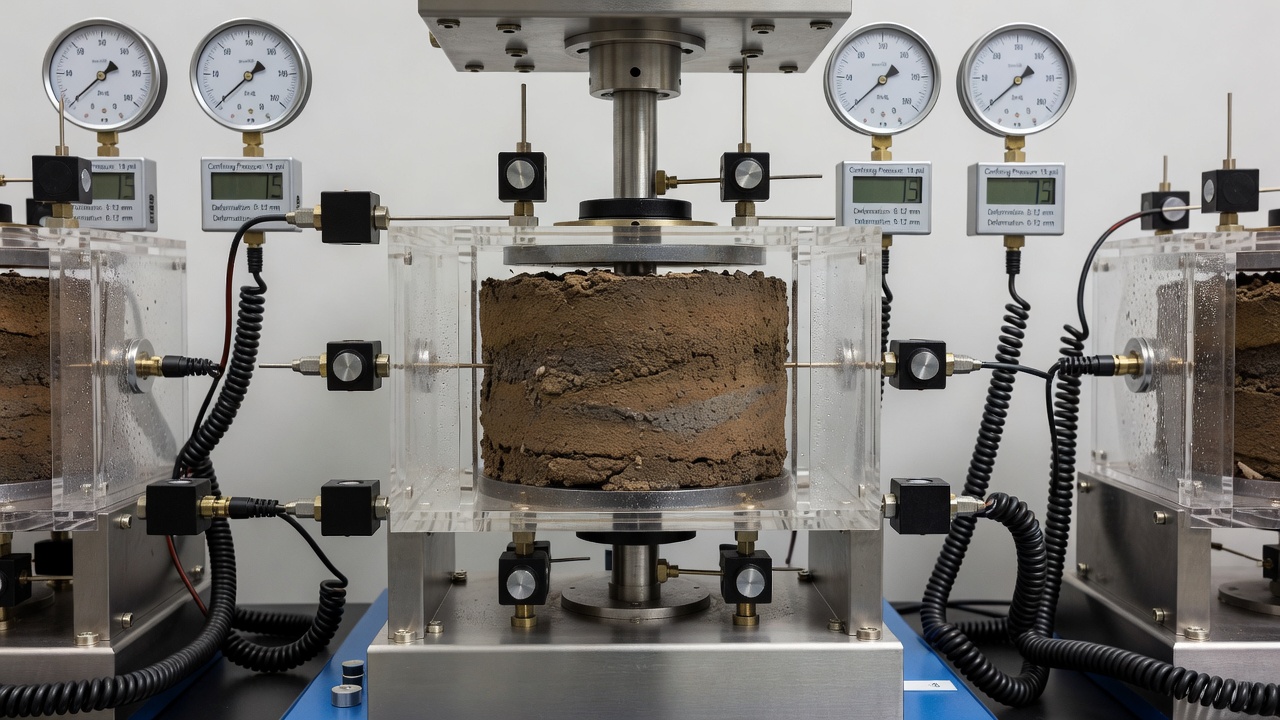

Équipement d’essai

L’appareil d’essai se compose d’un système triaxial à chargement répété (RLT) comprenant : une cellule triaxiale capable de maintenir une pression de confinement constante (à l’aide d’air ou d’eau) ; un bâti de charge et un actionneur (pneumatique, hydraulique ou électromécanique) capable d’appliquer des charges cycliques avec une forme d’onde sinusoïdale à des fréquences de 0,5 à 1,0 Hz (durée d’impulsion typique de 0,1 seconde avec 0,9 seconde de repos) ; un anneau dynamométrique pour mesurer la force axiale appliquée avec une précision de ±0,5 % de la pleine échelle ; des dispositifs de mesure de la déformation axiale — typiquement deux ou plusieurs transformateurs différentiels à variation linéaire (LVDT) ou codeurs linéaires montés à mi-hauteur de l’éprouvette sur des côtés diamétralement opposés, mesurant sur une base de mesure de 100 à 150 mm avec une résolution de 0,0025 mm (0,0001 pouce) ; un système de pression de confinement avec régulateur de pression et manomètre capable de maintenir la pression à ±0,5 psi près ; et un système d’acquisition de données échantillonnant à un minimum de 50 Hz par voie.

Une enquête de 2007 menée par le programme Long-Term Pavement Performance (LTPP) de la FHWA a révélé qu’environ 54 % des départements des transports des États utilisent l’essai de module de résilience pour le dimensionnement courant des chaussées. Cependant, de nombreuses agences s’appuient sur des corrélations en raison de l’équipement spécialisé et du personnel requis. Le programme LTPP maintient une base de données centralisée de plus de 4 000 résultats d’essais Mr pour les matériaux de fondation et de base provenant de toute l’Amérique du Nord.

Préparation des éprouvettes

La taille des éprouvettes dépend du type de matériau. Pour les sols à grains fins (taille maximale des particules ≤ tamis n° 4, 4,75 mm), les éprouvettes ont un diamètre de 71 mm (2,8 pouces) et une hauteur de 142 mm (5,6 pouces) — un rapport hauteur/diamètre de 2:1. Les éprouvettes peuvent être : intactes (taillées à partir d’échantillons en tubes à paroi mince obtenus par reconnaissance de terrain) ; recompactées (compactées en 6 à 8 couches pour correspondre à la densité et à la teneur en eau in situ selon l’énergie Proctor Normal) ; ou reconstituées (préparées à une densité et une teneur en eau cibles pour les essais de dimensionnement).

Pour les matériaux de base et de fondation granulaires (taille maximale des particules jusqu’à 19 mm ou 3/4 de pouce), les éprouvettes ont un diamètre de 152 mm (6 pouces) et une hauteur de 305 mm (12 pouces). Elles sont compactées en 6 à 10 couches à l’aide d’un compacteur vibrant ou d’un damage manuel, visant 95 % à 100 % de la densité sèche maximale à la teneur en eau optimale déterminée selon ASTM D698 (Proctor Normal) ou ASTM D1557 (Proctor Modifié).

Les éprouvettes sont enfermées dans une membrane en caoutchouc (0,3 à 0,6 mm d’épaisseur) et scellées à l’embase supérieure et à la platine inférieure à l’aide de joints toriques pour empêcher l’entrée du fluide de confinement. Un vide de 15 à 35 kPa (2 à 5 psi) est appliqué lors de l’assemblage de la cellule pour maintenir la stabilité de l’éprouvette.

Procédure d’essai

L’essai RLT suit une séquence prescrite d’états de contrainte qui simule la gamme de contraintes subies dans une structure de chaussée. Pour les sols de fondation, la norme AASHTO T307 spécifie 15 combinaisons d’états de contrainte organisées en 3 séquences de 5 pressions de confinement chacune :

Pour les matériaux de base et de fondation, 30 combinaisons d’états de contrainte sont spécifiées pour 5 pressions de confinement (103,5 ; 68,9 ; 34,5 ; 13,8 ; 6,9 kPa / 15, 10, 5, 2, 1 psi) avec 6 niveaux de contrainte déviatorique chacun.

Chaque état de contrainte implique 100 cycles de chargement, la déformation résiliente étant enregistrée sur les 10 derniers cycles (cycles 91 à 100) pour garantir une réponse stabilisée. La séquence des états de contrainte est appliquée de la pression de confinement la plus élevée à la plus faible afin de minimiser le nombre de cycles nécessaires à la stabilisation. La durée totale de l’essai est de 3 à 6 heures pour les sols de fondation et de 6 à 10 heures pour les matériaux granulaires.

Calcul et rapport du Mr

Pour chaque état de contrainte, le module de résilience est calculé comme la moyenne des 10 derniers cycles :

Mr = (σd)moy / (εr)moy

Où (σd)moy est la contrainte déviatorique cyclique moyenne et (εr)moy est la déformation axiale résiliente (récupérable) moyenne sur les 10 derniers cycles. Les résultats d’essai rapportés comprennent : la valeur de Mr pour chaque combinaison d’état de contrainte ; les constantes de régression k1, k2 et k3 issues de l’ajustement du modèle constitutif ; la teneur en eau de l’éprouvette avant et après essai ; la densité sèche de l’éprouvette ; et un graphique de Mr en fonction de la contrainte volumique (pour les granulaires) ou de la contrainte déviatorique (pour les sols à grains fins).

Modèle de contrainte volumique — Le modèle k-θ

Le modèle k-θ (également appelé modèle de contrainte volumique) est le modèle constitutif le plus largement utilisé pour caractériser le module de résilience dépendant de la contrainte des matériaux de base et de fondation granulaires. Le modèle a été initialement proposé par des chercheurs de l’Université de Californie à Berkeley et affiné à partir des données de l’AASHO Road Test et du programme LTPP.

L’équation fondamentale est : Mr = k1 × θ^k2 (Équation 1)

Où :

• Mr = Module de résilience (psi ou MPa)
• θ = Contrainte volumique = σ1 + σ2 + σ3 (somme des contraintes principales)
• En conditions triaxiales, σ1 = σ3 + σd (contrainte principale majeure), σ2 = σ3 (intermédiaire = mineure), donc θ = 3σ3 + σd
• k1 et k2 = constantes de régression déterminées à partir des données d’essai en laboratoire

Une version normalisée utilisant la pression atmosphérique (Pa = 101,4 kPa / 14,7 psi) est également couramment utilisée :

Mr = k1 × Pa × (θ/Pa)^k2 (Équation 2)

La normalisation par Pa rend k1 sans dimension et permet la comparaison entre différents systèmes d’unités.

Interprétation des constantes de régression

k1 représente le module à la contrainte volumique unitaire (θ = 1 unité, typiquement 1 psi ou 1 kPa). Il reflète la rigidité intrinsèque du matériau granulaire — sa densité, l’angularité des particules, la qualité de la granulométrie et la dureté minérale. Les granulats de meilleure qualité (concassés, anguleux, bien gradués) produisent des valeurs k1 plus élevées. Plages typiques pour les matériaux de base granulaires : k1 = 4 000-12 000 psi (28-83 MPa) pour le modèle non normalisé ; k1 = 600-1 200 pour le modèle normalisé.

k2 représente l’exposant d’écrouissage positif — le taux auquel Mr augmente avec l’augmentation de la contrainte volumique. Pour les matériaux granulaires, k2 est toujours positif, allant typiquement de 0,3 à 0,8. Les matériaux avec des valeurs k2 plus élevées présentent une plus grande augmentation du module sous confinement ; ce sont typiquement des granulats propres, anguleux, sans excès de fines. Les granulats plus tendres ou plus arrondis (tout-venant de concassage, graviers naturels) présentent des valeurs k2 plus faibles (0,3 à 0,5), tandis que la pierre concassée de haute qualité présente des valeurs plus élevées (0,5 à 0,8).

Application au dimensionnement des chaussées

Le modèle k-θ est utilisé dans les programmes d’analyse de chaussées par éléments finis tels que ILLI-PAVE, MICH-PAVE et GT-PAVE, qui attribuent différentes valeurs de module à chaque élément d’une couche de chaussée en fonction de l’état de contrainte calculé pour cet élément. Le processus d’analyse itératif est le suivant :

1. Initialiser tous les éléments de la couche granulaire avec un module supposé (par exemple, k1 à θ = 1 unité)
2. Calculer les contraintes dans chaque élément en utilisant la distribution de module supposée
3. Calculer un nouveau module pour chaque élément en utilisant la contrainte volumique calculée à l’étape 2 et le modèle k-θ
4. Mettre à jour la distribution du module et recalculer les contraintes
5. Itérer jusqu’à ce que la distribution du module converge (typiquement 4-8 itérations)

Cette approche itérative produit un gradient de module réaliste au sein de la couche granulaire — module le plus élevé directement sous la charge de roue en haut de la couche de base, diminuant progressivement avec la profondeur et la distance latérale par rapport à la charge.

Modèle universel — NCHRP 1-28A

Le modèle constitutif universel développé dans le cadre du projet NCHRP 1-28A étend le modèle k-θ pour capturer à la fois les effets d’écrouissage positif et de radoucissement dans une seule équation :

Mr = k1 × Pa × (θ/Pa)^k2 × (τoct/Pa + 1)^k3

Où τoct est la contrainte de cisaillement octaédrique (une fonction de la contrainte déviatorique). Pour les matériaux granulaires, k3 est typiquement positif (bien que faible), reflétant l’augmentation du module avec la contrainte de cisaillement à contrainte volumique constante. Pour les sols de fondation à grains fins, k3 est négatif, capturant l’effet de radoucissement où Mr diminue lorsque la contrainte déviatorique augmente à pression de confinement constante. Ce modèle améliore le modèle k-θ simple en tenant compte de la contribution de la contrainte de cisaillement, qui est significative dans les états de contrainte de la chaussée où le rapport de la contrainte déviatorique à la pression de confinement est élevé.

Le programme LTPP a adopté le modèle NCHRP 1-28A pour sa base de données sur le module de résilience, standardisant le rapport des constantes de régression k1, k2 et k3 pour plus de 4 000 résultats d’essais Mr. Ces données sont disponibles via le portail web LTPP InfoPave.

Module de résilience vs Module élastique vs Réaction du sol de fondation

Trois paramètres de rigidité liés mais distincts sont utilisés en ingénierie des chaussées, et la compréhension de leurs différences est essentielle pour une application correcte.

Module de résilience (Mr)

Le Mr est mesuré sous chargement cyclique dynamique — une impulsion sinusoïdale d’une durée de 0,1 seconde (simulant le passage d’une charge de roue à vitesse autoroutière) suivie d’une période de repos de 0,9 seconde (simulant l’intervalle entre des charges de roue successives). Seule la déformation récupérable (résiliente) est utilisée ; la déformation permanente (plastique) accumulée pendant le cycle de charge est exclue. L’éprouvette subit un préconditionnement (50 à 200 cycles) jusqu’à ce que la réponse résiliente se stabilise, après quoi Mr = σd / εr est calculé sur les 10 derniers cycles de chaque état de contrainte. Ce paramètre représente spécifiquement le comportement élastique des matériaux non liés dans des conditions de trafic.

Module élastique (Module d’Young, E)

Le module E est mesuré sous chargement statique ou monotone — typiquement en chargeant l’éprouvette jusqu’à rupture à une vitesse de déformation constante (0,5 % à 2 % par minute). Les composantes élastique et plastique de la déformation sont toutes deux incluses dans la courbe contrainte-déformation. Pour les matériaux linéairement élastiques (acier, béton non fissuré), Mr et E sont numériquement identiques car le matériau présente un comportement purement élastique. Pour les géomatériaux, le module E statique est typiquement 2 à 5 fois inférieur au Mr car : (1) le chargement statique laisse plus de temps pour que la déformation visco-plastique s’accumule, (2) le préconditionnement cyclique dans l’essai Mr stabilise l’éprouvette et aligne les particules, et (3) la vitesse de chargement rapide du Mr produit une réponse plus rigide en raison de la dépendance naturelle du sol à la vitesse de sollicitation.

Module de réaction du sol de fondation (valeur k)

La valeur k (module de réaction du sol de fondation) est un paramètre composite utilisé dans le dimensionnement des chaussées rigides (béton) selon le Guide AASHTO 1993. Elle est déterminée par l’essai à la plaque (AASHTO T222) , où une plaque de 30 pouces (762 mm) de diamètre est chargée et le rapport pression-déflexion est mesuré. La valeur k n’est pas une propriété fondamentale du matériau — elle dépend du Mr du sol de fondation, de l’épaisseur et de la rigidité des couches de base/fondation au-dessus du sol de fondation, et de la taille de la plaque. Le Guide AASHTO fournit la conversion : k = Mr / 19,4 (pour k en pci et Mr en psi) pour une plaque de 30 pouces sur sol de fondation sans couche de base. Avec une couche de base granulaire, la valeur k composite est plus élevée que celle du sol de fondation seul, reflétant la contribution rigidifiante de la base.

Le MEPDG élimine complètement la valeur k pour le dimensionnement, utilisant Mr directement pour tous les types de chaussées — souples, rigides et composites. Le Modèle Climatique Intégré Amélioré (EICM) au sein du MEPDG ajuste Mr en fonction des variations saisonnières d’humidité et de température.

Corrélations de Mr avec le CBR et la valeur R

Bien que l’essai direct de Mr en laboratoire selon AASHTO T307 soit préféré pour le dimensionnement MEPDG de niveau 1, la plupart des organismes de transport s’appuient sur des corrélations pour les dimensionnements de niveaux 2 et 3 en raison du coût, du temps et de l’expertise requis pour l’essai RLT. Les principales corrélations relient Mr à l’indice portant CBR et à la valeur R au stabilomètre.

Corrélation avec le CBR

La corrélation Mr-CBR la plus largement utilisée provient de l’AASHO Road Test (1958-1960) à Ottawa, Illinois, où les valeurs CBR du sol de fondation de 2 à 10 et les valeurs Mr correspondantes ont été rétro-calculées à partir des données de performance des chaussées. L’équation classique est :

Mr (psi) = 1500 × CBR (pour les sols à grains fins avec CBR ≤ 10)

Cette équation est fournie dans le Guide AASHTO 1993 pour la Conception des Structures de Chaussée et reste la corrélation la plus couramment utilisée dans le monde. Cependant, elle a été dérivée pour les conditions spécifiques du sol de fondation du site de l’AASHO Road Test (A-6 argile maigre, CBR 2-4, Mr environ 3 000-6 000 psi) et peut ne pas être applicable à tous les types de sols.

Des recherches ultérieures ont produit des corrélations affinées :

• TRB Circular 295 (Garber et al.) : Mr = 2 555 × CBR^0,64 — développée à partir d’une base de données de 140 sols, applicable à une gamme plus large de CBR (2-100) et de types de sols
• Sud-africaine (Theyse et al.) : Mr = 3 500 × ln(CBR) + 3 000 — développée pour les matériaux granulaires (CBR 20-100)
• Texas DOT : Mr = 1 500 × CBR^0,7 — calibrée pour les sols de fondation du Texas
• Louisiana DOTD : Mr = 1 082 × CBR + 733 — développée pour les argiles silteuses et les silts argileux de Louisiane

Limitation importante : La corrélation 1500×CBR a un coefficient de détermination (R²) d’environ 0,30 à 0,50 — ce qui signifie que seulement 30 à 50 % de la variation du Mr est expliquée par le CBR seul. L’intervalle de confiance à 95 % est d’environ ±100 % de la valeur prédite. Pour un dimensionnement de niveau 1, un essai direct de Mr est requis.

Corrélation avec la valeur R

La valeur R au stabilomètre (ASTM D2844 / AASHTO T190) mesure la résistance d’une éprouvette de sol compactée au déplacement latéral sous charge verticale. La corrélation avec Mr est :

Mr (psi) = 1 000 + 555 × Valeur R (pour des valeurs R de 5 à 85)

Cette corrélation a été développée par le California Department of Transportation (Caltrans) sur la base d’essais sur des sols de fondation californiens. Pour des valeurs R de 5 (mauvais sol de fondation) à 85 (excellent matériau de base), Mr varie d’environ 3 775 psi à 48 175 psi. Le MEPDG de l’AASHTO fournit cette corrélation pour les intrants de dimensionnement de niveau 2 lorsque les données de valeur R sont disponibles.

Corrélation avec le DCP

Le pénétromètre dynamique à cône (DCP) — ASTM D6951 — mesure le taux de pénétration (mm par coup) d’une tige à pointe conique entraînée par un marteau de 8 kg (17,6 lb). Le taux de pénétration (PR) du DCP est corrélé au CBR par : log₁₀(CBR) = 2,48 - 1,06 × log₁₀(PR). Le Mr est ensuite estimé à partir du CBR en utilisant les corrélations ci-dessus. Le DCP constitue une méthode rapide et peu coûteuse d’estimation de Mr sur le terrain, largement utilisée pour l’assurance qualité de la construction des chaussées et l’évaluation des chaussées existantes.

Module de résilience dans le MEPDG

Le Guide de Dimensionnement Mécanistique-Empirique des Chaussées (MEPDG), publié en 2004 dans le cadre du projet NCHRP 1-37A et adopté par l’AASHTO en 2008, utilise le Mr comme propriété principale pour toutes les couches de chaussée non liées — sol de fondation, base et fondation. Le MEPDG propose trois niveaux de dimensionnement hiérarchiques pour l’intrant Mr, reflétant une précision et un effort d’essai croissants :

Niveau 1 — Essai direct en laboratoire

Nécessite des données d’essai Mr réelles provenant de l’essai RLT (AASHTO T307) sur des éprouvettes intactes ou recompactées aux conditions d’humidité et de densité in situ. L’essai produit la réponse de Mr dépendant de la contrainte exprimée par les constantes de régression k1, k2, k3 du modèle universel NCHRP 1-28A. Le niveau 1 offre la plus grande fiabilité et est recommandé pour : les projets avec un trafic moyen journalier annuel de poids lourds (AADTT) supérieur à 10 000 ; les sections de chaussée critiques (pistes d’aéroport, autoroutes inter-États) ; et les sites présentant des conditions de sol de fondation inhabituelles ou problématiques (argiles gonflantes, CBR très faible, nappe phréatique haute).

Niveau 2 — Corrélations

Utilise les valeurs de Mr estimées à partir de corrélations avec le CBR, la valeur R, le DCP ou les propriétés d’identification des sols (indice de plasticité, granulométrie, limites d’Atterberg). Les corrélations sont sélectionnées à partir de bases de données spécifiques aux agences ou de la base de données LTPP. Le niveau 2 offre une fiabilité intermédiaire et est approprié pour : les projets avec un AADTT compris entre 1 000 et 10 000 ; le dimensionnement courant des chaussées où l’essai direct n’est pas économiquement justifié ; et les études de dimensionnement préliminaire.

Niveau 3 — Valeurs par défaut

Utilise les valeurs typiques de Mr basées sur la classification des sols AASHTO ou USCS, sélectionnées à partir de tableaux du MEPDG ou de catalogues d’agences. Le niveau 3 offre la fiabilité la plus faible et est utilisé pour : les routes à faible trafic (AADTT < 1 000) ; la planification et la programmation au niveau du réseau ; et les études de sensibilité où une précision absolue n’est pas requise.

Valeurs par défaut de Mr pour le niveau 3 du MEPDG selon la classification AASHTO :

Modèle Climatique Intégré Amélioré (EICM)

Le MEPDG utilise le Modèle Climatique Intégré Amélioré (EICM) — développé dans le cadre du projet NCHRP 1-23 — pour ajuster Mr en fonction des variations saisonnières de température et de teneur en eau tout au long de la durée de vie de dimensionnement de la chaussée. L’EICM modélise : le profil de température — le transfert de chaleur à travers la chaussée et le sol de fondation sur une base horaire ; la teneur en eau — l’infiltration, l’évaporation, le drainage et la remontée capillaire dans les couches non liées ; et la pénétration du gel — la profondeur de gel, de dégel et la formation de lentilles de glace dans les zones de gel saisonnier.

L’ajustement du Mr suit un facteur d’ajustement du module de résilience (Fm) basé sur le degré de saturation :

Fm = Mr(ajusté) / Mr(optimal) = (S - S_opt) / (S_max - S_opt)

Où S est le degré de saturation actuel, S_opt est la saturation à la teneur en eau optimale (typiquement 70-85 %), et S_max est la saturation maximale (typiquement 100 %). Lorsque la saturation augmente au-dessus de l’optimum, Mr diminue de 40 à 60 % pour les sols à grains fins et de 20 à 40 % pour les matériaux granulaires. L’EICM prédit les valeurs de Mr mois par mois pour toute la période de dimensionnement (typiquement 20 à 40 ans), permettant au MEPDG de calculer l’endommagement cumulé en tenant compte de l’affaiblissement saisonnier.

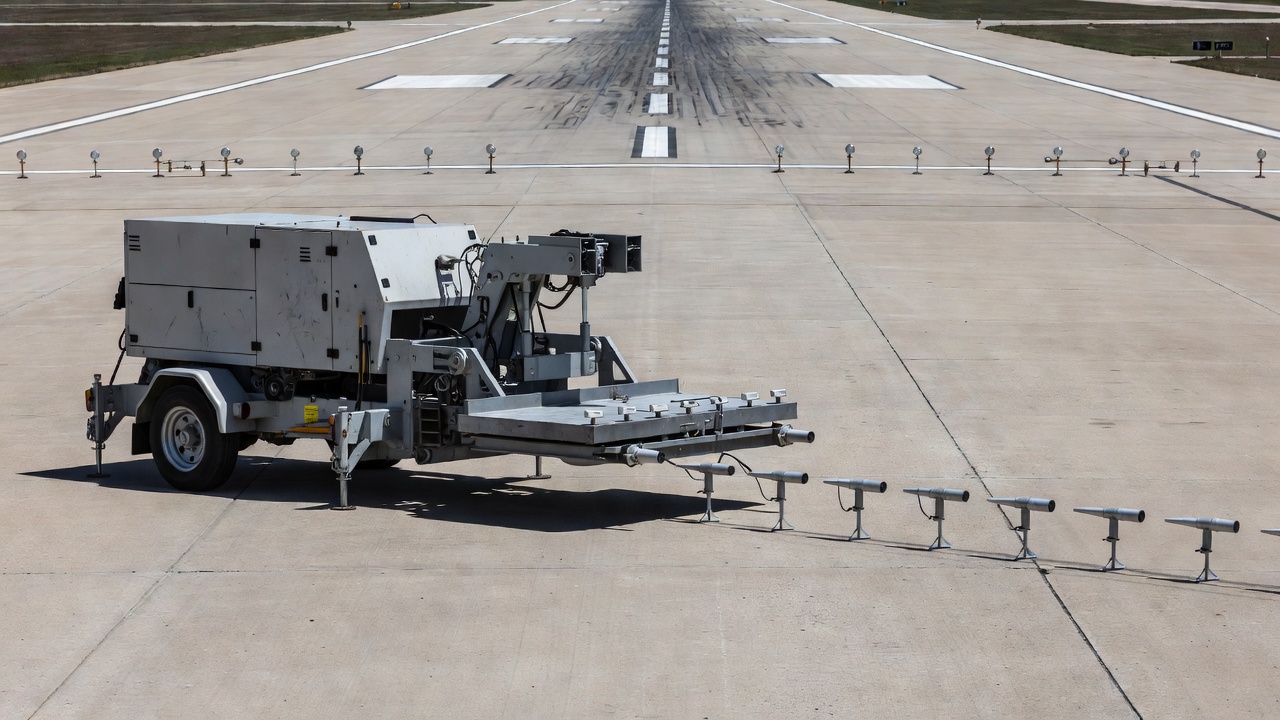

Rétro-calcul FWD des modules de couche

L’essai au pénétromètre à charge tombante (FWD) est la principale méthode non destructive pour déterminer le module de résilience in situ des couches de chaussée existantes. Le pénétromètre à charge tombante lourde (HWD) — capable de charges allant jusqu’à 320 kN (72 000 lbf) — est utilisé pour les chaussées aéroportuaires selon les normes FAA et OACI. Le FWD applique une charge impulsionnelle contrôlée (durée de 20 à 40 ms) via une plaque de chargement segmentée de 300 mm de diamètre, et les déflexions de surface résultantes sont mesurées par 7 à 9 géophones disposés à des distances radiales du centre de charge.

Processus de rétro-calcul

Le rétro-calcul est un processus mathématique itératif qui détermine les modules élastiques des couches de chaussée à partir du bassin de déflexion mesuré. Le processus :

1. Entrer la coupe transversale de la chaussée (épaisseurs des couches d’après les registres de construction, les carottes ou le GPR), l’amplitude de la charge appliquée et les déflexions mesurées à chaque position de capteur
2. Supposer des modules initiaux pour chaque couche (modules de départ basés sur le type de matériau et les valeurs typiques)
3. Calculer les déflexions théoriques à chaque position de capteur en utilisant la théorie élastique multicouche ou l’analyse par éléments finis
4. Comparer les déflexions calculées et mesurées, en calculant l’erreur quadratique moyenne (RMS)
5. Ajuster les modules de couche de manière itérative (en utilisant Newton-Raphson modifié, des algorithmes génétiques ou l’optimisation par base de données) pour minimiser l’erreur RMS
6. Converger lorsque l’erreur RMS tombe en dessous de 1-3 % et que les modules se stabilisent

Les logiciels courants de rétro-calcul incluent ELMOD (Dynatest), EVERCALC (Washington State DOT), MODCOMP (Université Cornell), MODULUS (Texas A&M), BAKFAA (FAA) et PCASE (US Army Corps of Engineers).

Estimation du module du sol de fondation selon l’AASHTO 1993

Le Guide AASHTO 1993 fournit une équation directe pour estimer le module de résilience du sol de fondation à partir des déflexions FWD aux capteurs lointains (où la déflexion est principalement due à la déformation du sol de fondation) :

MR = 0,00743 × (P / D3) (pour MR en psi, P en livres, D3 en pouces)

Où P est la charge appliquée et D3 est la déflexion mesurée à 36 pouces (914 mm) du centre de charge. Cette équation suppose : que le sol de fondation est un demi-espace élastique linéaire ; un coefficient de Poisson = 0,40 ; que le bulbe de contrainte de la charge appliquée s’est suffisamment étendu à 36 pouces pour que la déflexion soit due uniquement au sol de fondation ; et que les couches de chaussée sus-jacentes ont une influence négligeable à cette distance.

Pour les chaussées aéroportuaires, le système de classement ACR/PCR de l’OACI utilise les données de déflexion HWD analysées par analyse élastique multicouche pour déterminer le Classement de Chaussée (PCR) , qui a remplacé l’ancien système PCN en novembre 2024.

Variation saisonnière du module

Le Mr in situ varie significativement avec les changements saisonniers. Le programme LTPP de la FHWA a documenté que le module du sol de fondation peut varier d’un facteur 2 à 5 au cours de l’année :

• Hiver (sol de fondation gelé) : Mr = 3 à 5 fois les valeurs estivales (la glace augmente la rigidité du sol)
• Printemps (dégel) : Mr = 0,3 à 0,5 fois les valeurs estivales (pression interstitielle excessive, confinement réduit)
• Été (sec) : Mr = valeurs de base (humidité optimale ou inférieure à l’optimale)
• Automne (humide) : Mr = 0,6 à 0,8 fois les valeurs estivales (humidité accrue due aux précipitations)

Le MEPDG recommande des essais FWD dans au moins deux saisons (printemps et été/automne) pour capturer la plage. Les essais pendant la période de récupération après le dégel printanier fournissent l’estimation de durée de vie résiduelle la plus conservative (la plus courte).

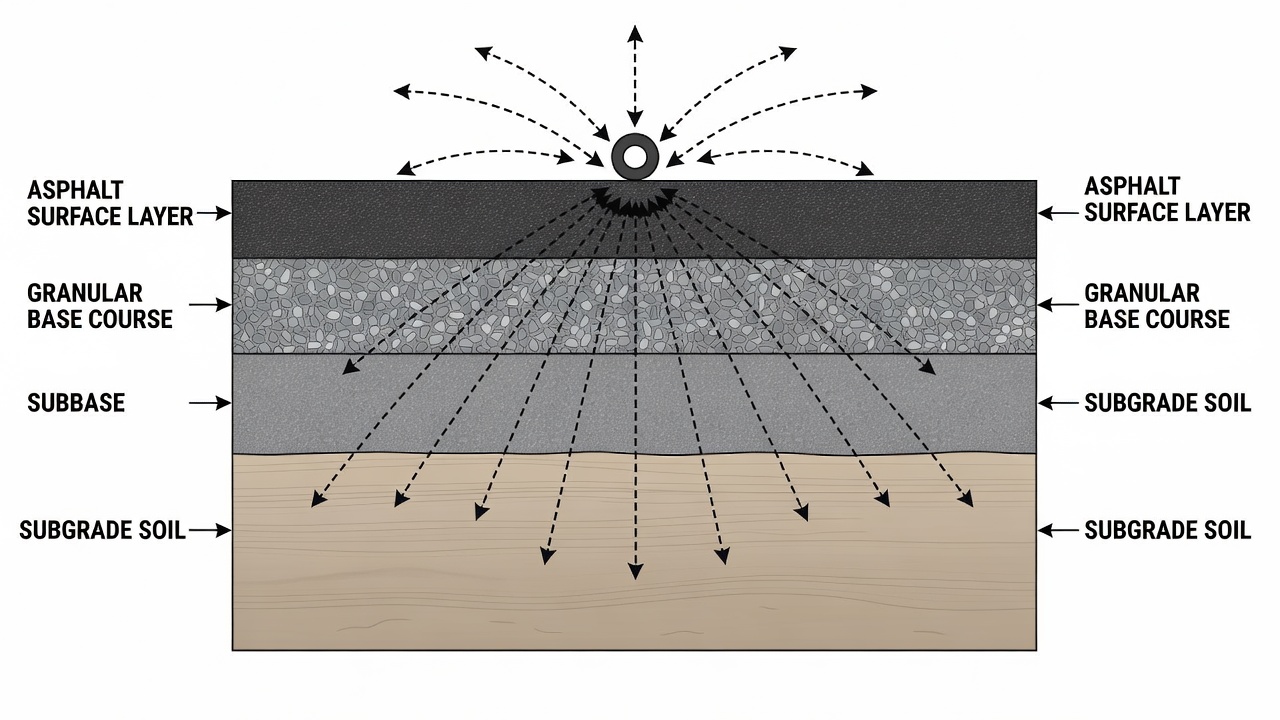

Module de résilience par couche de chaussée

Mr du sol de fondation

Le sol de fondation est la fondation de la structure de chaussée, et sa valeur de Mr est l’intrant le plus influent pour le dimensionnement des chaussées. Le Mr du sol de fondation est déterminé par : le type de sol — les sols argileux (A-6, A-7) ont un Mr de 3 000-12 000 psi (21-83 MPa) ; les sols silteux (A-4, A-5) ont un Mr de 8 000-18 000 psi (55-124 MPa) ; les sols sableux (A-3) ont un Mr de 20 000-35 000 psi (138-241 MPa) ; la densité — une augmentation de 5 % du compactage relatif peut augmenter Mr de 20 à 40 % ; la teneur en eau — lorsque la saturation passe de 70 % à 100 %, Mr diminue de 40 à 60 % pour les sols cohérents ; l’état de contrainte — le Mr du sol de fondation présente un radoucissement (diminue avec l’augmentation de la contrainte déviatorique), ce qui signifie que le Mr sous l’emprise de la roue est plus faible qu’au bord de la chaussée ; et la succion — les sols à grains fins non saturés ont un Mr plus élevé en raison de la succion matricielle (pression interstitielle négative) qui ajoute un confinement effectif.

Mr de la couche de base granulaire

La couche de base distribue les charges des roues au sol de fondation et fournit la capacité structurelle principale des chaussées souples. Valeurs de Mr : base granulaire non liée — 25 000-55 000 psi (172-379 MPa), selon la qualité du granulat, la granulométrie, la densité et le confinement ; base traitée au ciment (CTB) — 600 000-1 000 000 psi (4 100-6 900 MPa), 10 à 20 fois plus rigide que la non liée ; base traitée aux liants hydrocarbonés (ATB) — 200 000-500 000 psi (1 380-3 450 MPa) ; base en béton maigre — 1 000 000-3 000 000 psi (6 900-20 700 MPa).

Le Mr de la base granulaire présente un écrouissage positif (augmente avec le confinement). Une base en pierre concassée bien compactée peut avoir un Mr de 25 000 psi à faible confinement (bas de la couche, entre les charges de roues) et de 55 000 psi à fort confinement (directement sous la charge de roue).

Mr de la couche de fondation

La couche de fondation est une couche optionnelle entre la base et le sol de fondation, assurant une distribution supplémentaire des charges, le drainage et la protection contre le gel. Les valeurs de Mr sont intermédiaires entre celles de la base et du sol de fondation : fondation granulaire — 15 000-35 000 psi (103-241 MPa) ; fondation stabilisée — 100 000-500 000 psi (690-3 450 MPa). Le Mr de la fondation a un effet moindre sur la performance de la chaussée que le Mr de la base ou du sol de fondation, mais il contribue au module composite de la structure de chaussée.

Tableau des valeurs typiques de Mr

Le tableau suivant résume les valeurs typiques du module de résilience pour les matériaux de chaussée courants à la teneur en eau optimale et à la densité standard. Ces valeurs sont appropriées pour le dimensionnement MEPDG de niveau 3 et les estimations préliminaires :

Module de résilience dans le dimensionnement des chaussées aéroportuaires

L’Organisation de l’Aviation Civile Internationale (OACI) et la Federal Aviation Administration (FAA) spécifient le module de résilience comme la propriété mécanique principale pour le dimensionnement structurel et l’évaluation des chaussées aéroportuaires. Le logiciel FAARFIELD (FAA Rigid and Flexible Iterative Elastic Layered Design) de la FAA utilise l’analyse élastique multicouche avec Mr comme paramètre d’entrée pour toutes les couches non liées.

Intrants de dimensionnement FAA

La Circulaire Consultative AC 150/5320-6G de la FAA (Conception et Évaluation des Chaussées Aéroportuaires) spécifie les valeurs de Mr pour le dimensionnement des chaussées aéroportuaires en fonction du CBR du sol de fondation, avec les corrélations suivantes :

• Mr (psi) = 1 500 × CBR — pour les valeurs de CBR ≤ 10 (identique à l’AASHTO)
• Mr (psi) = 4 000 + 900 × CBR — pour les valeurs de CBR > 10 (modifiée pour les sols de fondation de plus haute résistance)

Pour les zones de trafic aéronautique, la FAA définit : la Zone de trafic A — postes de stationnement, hangars et aires de rotation des aéronefs (contrainte la plus élevée, nécessite une base de la plus haute qualité) ; la Zone de trafic B — pistes, voies de circulation et aires de trafic (dimensionnement standard) ; et la Zone de trafic C — accotements et zones à faible trafic (exigences structurelles réduites). Le Mr du sol de fondation dans la Zone de trafic A est ajusté à la baisse de 33 % pour tenir compte des contraintes de cisaillement plus élevées lors des opérations de rotation et de stationnement des aéronefs.

Système ACR/PCR de l’OACI

Le système de Classement d’Aéronef / Classement de Chaussée (ACR/PCR) — approuvé par l’OACI en 2019 et obligatoire depuis novembre 2024 — utilise Mr comme intrant fondamental pour le classement de la résistance des chaussées aéroportuaires. Le PCR est calculé à partir des données de déflexion FWD/HWD par analyse élastique multicouche utilisant la méthodologie FAARFIELD. La procédure : essais in situ — essais HWD à intervalles de 25 à 50 m sur les pistes et voies de circulation, avec 4 chutes de charge par point d’essai ; rétro-calcul — détermination du Mr pour chaque couche de chaussée à l’aide du logiciel BAKFAA ou équivalent ; calcul des déformations critiques — calcul de la déformation de traction horizontale en partie inférieure des couches liées et de la déformation de compression verticale en tête du sol de fondation pour chaque aéronef dans la composition de trafic de dimensionnement ; et détermination du PCR — l’indice de charge maximal admissible de la chaussée basé sur les déformations calculées.

Matériaux de base P-208 et P-209 de la FAA

Les spécifications de la FAA pour les couches de base granulaires référencent directement le Mr pour l’assurance qualité. L’article FAA P-208 (Couche de Base Granulaire) est limité aux charges brutes des aéronefs ≤ 60 000 lb (27 200 kg) et exige Mr ≥ 20 000 psi (138 MPa) à la teneur en eau optimale. L’article FAA P-209 (Couche de Base en Granulat Concassé) est destiné aux charges > 60 000 lb et exige Mr ≥ 25 000 psi (172 MPa) à la teneur en eau optimale. Ces valeurs minimales de Mr sont vérifiées par : essai RLT en laboratoire selon AASHTO T307 sur des échantillons obtenus pendant la construction ; essai FWD/HWD sur les couches de base achevées avant la mise en place de la couche de surface ; et essai DCP comme outil rapide de contrôle qualité sur le terrain.

Résumé

Le module de résilience (Mr) est la propriété mécanique fondamentale qui quantifie la rigidité élastique des sols de fondation, des graves de base et des matériaux de fondation sous chargement cyclique du trafic. Sa nature dépendante de la contrainte — écrouissage positif dans les matériaux granulaires et radoucissement dans les sols cohérents — nécessite une caractérisation sophistiquée par l’essai triaxial à chargement répété (AASHTO T307). Le modèle de contrainte volumique (k-θ) et le modèle constitutif universel NCHRP 1-28A capturent mathématiquement cette dépendance à la contrainte par les constantes de régression k1, k2 et k3.

Le Mr est le paramètre principal pour le MEPDG de l’AASHTO, utilisé dans l’analyse élastique multicouche pour calculer les déformations critiques de traction et de compression qui contrôlent la fissuration par fatigue et l’orniérage des chaussées. Le MEPDG propose trois niveaux de dimensionnement hiérarchiques : niveau 1 (essai direct de Mr), niveau 2 (corrélations avec le CBR, la valeur R, le DCP) et niveau 3 (valeurs par défaut selon la classification des sols).

L’estimation in situ de Mr par rétro-calcul FWD/HWD permet l’évaluation structurelle des chaussées existantes, le suivi saisonnier du module et la détermination du classement de chaussée ACR/PCR de l’OACI pour les chaussées aéroportuaires. Les corrélations avec le CBR (Mr = 1500 × CBR) et la valeur R (Mr = 1000 + 555 × R) assurent la compatibilité ascendante avec les méthodes de dimensionnement traditionnelles et permettent l’estimation de Mr à partir de données d’essais de sol courantes.

La détermination précise et l’application des valeurs de Mr affectent directement l’épaisseur de dimensionnement des chaussées, les coûts de construction et la performance à long terme. Alors que le dimensionnement des chaussées passe de méthodes empiriques à des méthodes mécanistique-empiriques dans le monde entier, le module de résilience est devenu la propriété centrale reliant la caractérisation en laboratoire, l’évaluation in situ et le dimensionnement structurel des systèmes de chaussée.
