Rétroréflectivité des marquages de chaussée et des panneaux

1. Principe optique de la rétroréflexion

La rétroréflectivité est un phénomène optique par lequel une surface renvoie la lumière incidente principalement vers la source d’origine, avec une diffusion minimale dans les autres directions. Ce comportement est fondamentalement distinct de la réflexion diffuse, où la lumière se disperse uniformément dans toutes les directions, et de la réflexion spéculaire (de type miroir), où la lumière se réfléchit à un angle égal à l’angle incident. Dans la rétroréflexion, la surface renvoie préférentiellement la lumière le long du même axe par lequel elle est arrivée, rendant la surface lumineuse pour un observateur situé près de la source lumineuse — une géométrie qui correspond précisément à la relation entre un pilote dans un cockpit d’avion, les phares d’atterrissage ou les projecteurs, et les marquages de chaussée ou panneaux devant lui sur l’aérodrome.

La grandeur photométrique qui quantifie la rétroréflectivité est le coefficient de luminance rétroréfléchie, désigné par RL. L’unité de mesure est le millicandela par mètre carré par lux (mcd/m²/lx). Cette valeur exprime la luminance (luminosité) du marquage telle que perçue par l’observateur, par unité d’éclairement tombant sur le marquage provenant de la source lumineuse. Une valeur RL plus élevée indique un marquage plus lumineux et plus visible dans les mêmes conditions d’éclairage.

Le principe optique repose sur deux mécanismes physiques principaux pour la rétroréflexion conçue : la réfraction et la réflexion interne dans des microbilles de verre sphériques (utilisées dans les marquages de chaussée), et la réflexion interne totale dans les structures microprismatiques (utilisées dans les films pour panneaux). Les deux mécanismes aboutissent au même résultat fondamental — renvoyer la lumière vers sa source — mais par des voies optiques différentes optimisées pour leurs applications respectives.

La géométrie de la rétroréflexion est définie par deux angles critiques. L’angle d’observation est l’angle entre le faisceau lumineux incident (du phare au marquage) et le faisceau lumineux réfléchi (du marquage à l’œil de l’observateur). Dans la mesure standardisée, celui-ci est fixé à 2,29 degrés pour les marquages de chaussée (EN 1436) et varie pour les films de panneaux selon la distance d’observation. L’angle d’entrée est l’angle entre le faisceau lumineux incident et la perpendiculaire (normale) à la surface du marquage. Pour la mesure des marquages de chaussée, il est fixé à 1,05 degré par rapport au plan de la surface de la chaussée. Ces conditions angulaires spécifiques reproduisent la géométrie réelle d’un pilote dans un cockpit d’avion regardant à 30 mètres devant lui un marquage éclairé par le système d’éclairage de son propre aéronef.

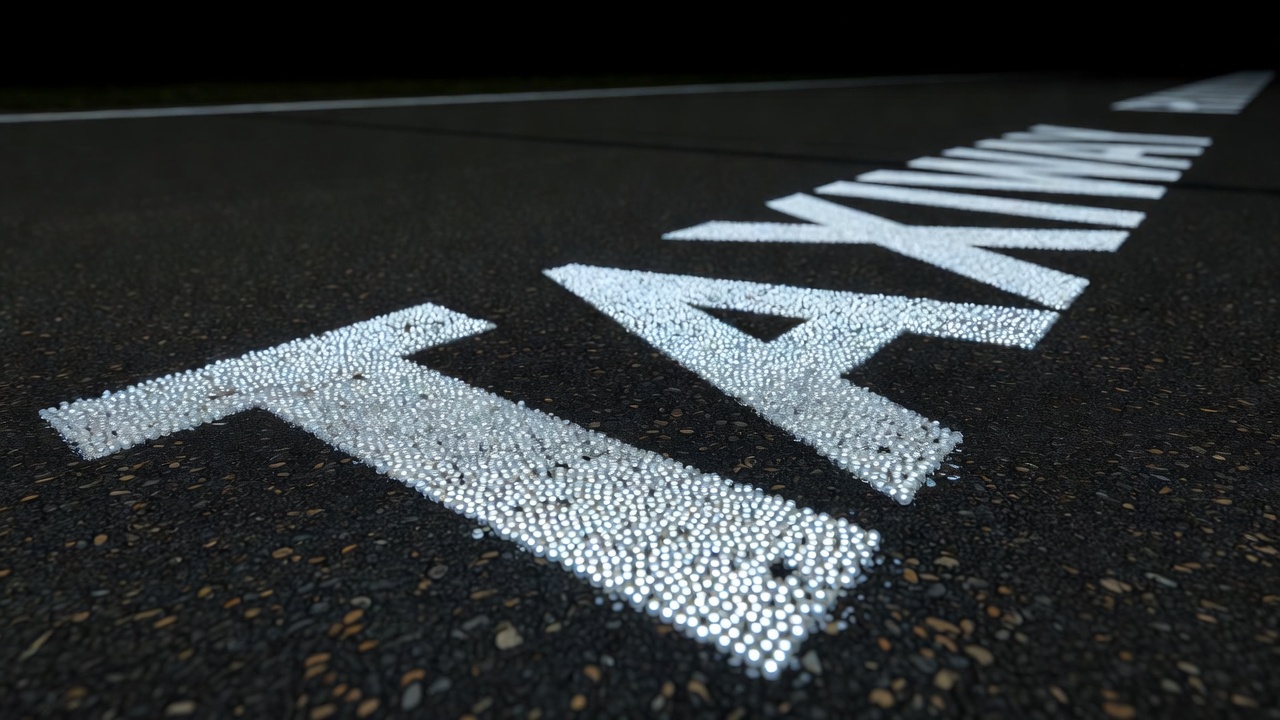

2. Rétroréflectivité des microbilles de verre dans les marquages de chaussée

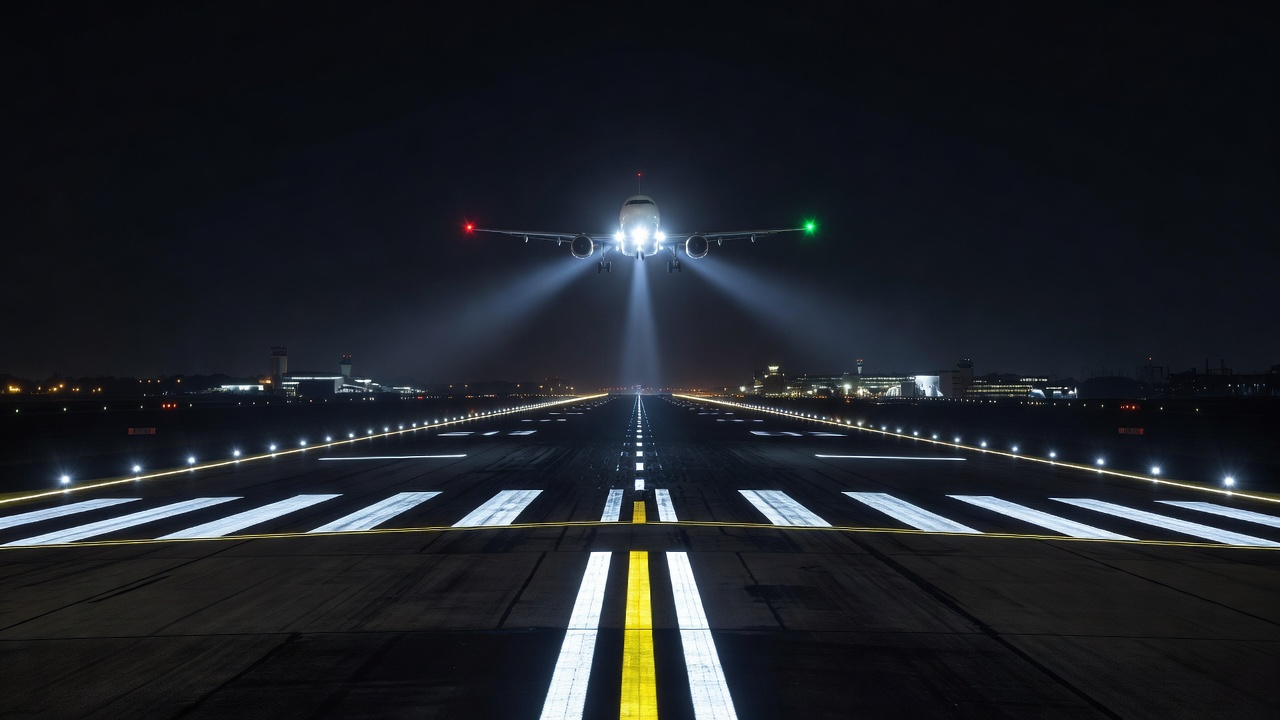

La rétroréflectivité des marquages de chaussée aéroportuaires est obtenue par l’application contrôlée de petites microbilles de verre transparentes sur le matériau de marquage humide pendant le processus d’application. Ces billes, dont le diamètre varie généralement de 100 à 1400 micromètres (0,1 à 1,4 mm), fonctionnent comme des lentilles sphériques microscopiques qui collectent la lumière entrante des phares d’atterrissage ou des projecteurs, la réfractent dans la bille, la réfléchissent sur la surface arrière de la bille (ou l’interface bille-liant), et la réfractent à nouveau lorsqu’elle ressort vers la source.

Taille des billes et indice de réfraction

La performance optique des microbilles de verre dépend de manière critique de deux propriétés matérielles : la distribution granulométrique et l’indice de réfraction (IR) . Les microbilles de verre utilisées dans les marquages aéroportuaires ont généralement un indice de réfraction compris entre 1,5 et 1,9. Les billes standard avec un IR de 1,5 sont les plus courantes et offrent une rétroréflectivité adéquate pour les applications générales. Cependant, pour les marquages aéroportuaires où une visibilité nocturne maximale est requise — en particulier sur les pistes à grande vitesse et lors d’opérations par faible visibilité — des billes de type III (IR ≥ 1,7) et des billes de type IV (IR ≥ 1,9) sont spécifiées. Ces billes à indice plus élevé produisent une rétroréflexion plus lumineuse car le plus grand pouvoir réfringent concentre la lumière incidente plus efficacement sur la surface réfléchissante arrière de la bille.

La taille des microbilles de verre est choisie en fonction du type de matériau de marquage, de la méthode d’application et de la performance optique souhaitée. Les billes plus grosses (600-1400 µm) produisent généralement une rétroréflectivité initiale plus élevée car elles présentent une plus grande surface optique pour la collecte de la lumière. Cependant, les billes plus petites (100-300 µm) peuvent atteindre une meilleure densité de tassement et peuvent être plus résistantes au délogement par l’action des pneus. La plupart des spécifications de marquage aéroportuaire exigent une distribution graduée des tailles de billes pour optimiser à la fois la rétroréflectivité et la durabilité. La norme ASTM D1155 régit le contrôle qualité des microbilles de verre, y compris les exigences de sphéricité (minimum 70-80 % de sphères vraies), d’indice de réfraction, de calibrage granulométrique et d’absence de matières étrangères.

Profondeur d’enfoncement des billes

La profondeur à laquelle les microbilles de verre s’enfoncent dans le matériau de marquage est peut-être le facteur le plus critique déterminant la performance de rétroréflectivité. Chaque bille doit être partiellement immergée dans le liant de marquage humide (peinture, thermoplastique ou époxy) de sorte qu’environ 50 à 60 % du diamètre de la bille soit exposé au-dessus de la surface. Si les billes s’enfoncent trop profondément (plus de 70 % immergées), la lumière ne peut pas pénétrer efficacement dans la bille car l’angle d’incidence à l’interface air-bille est trop élevé, et la bille devient inefficace. Si les billes s’enfoncent trop peu (moins de 40 % immergées), elles sont mal ancrées et seront rapidement délogées par les pneus d’aéronefs, le souffle des réacteurs ou les opérations de chasse-neige, entraînant une perte rapide de rétroréflectivité.

La profondeur d’enfoncement est contrôlée par le taux de dépose (la quantité de billes appliquée par unité de surface), la viscosité et l’épaisseur du film de marquage humide, et le moment de l’application des billes par rapport au durcissement du matériau de marquage. Les billes appliquées trop tôt couleront complètement dans les films de peinture minces, tandis que les billes appliquées trop tard n’adhéreront pas. Les équipements de marquage automoteurs modernes utilisent des distributeurs de billes de précision qui synchronisent la chute des billes avec la vitesse d’application de la peinture, assurant une distribution uniforme des billes et un enfoncement optimal.

Revêtement et traitement des billes

Pour améliorer l’adhésion et la performance optique, les microbilles de verre peuvent recevoir des traitements de surface. Des agents de couplage silane sont appliqués pour améliorer la liaison chimique entre la surface de la bille de verre et les liants de marquage organiques tels que l’époxy, la polyurée ou le thermoplastique. Ce traitement réduit considérablement la perte de billes sous l’usure du trafic. Certaines billes spécialisées reçoivent des revêtements résistants à l’humidité qui empêchent la formation d’un film d’eau sur la surface de la bille, ce qui autrement interférerait avec la réfraction de la lumière et réduirait la rétroréflectivité humide. Pour les applications nécessitant une visibilité nocturne par temps humide améliorée, les fabricants produisent des billes « réfléchissantes par temps humide » qui intègrent des éléments optiques — tels qu’une couche réfléchissante à l’arrière de la bille ou des structures cristallines spéciales — conçus pour fonctionner même lorsqu’elles sont submergées dans un film d’eau.

3. Rétroréflectivité microprismatique pour les films de panneaux

Alors que les marquages de chaussée reposent sur la technologie des microbilles de verre, les panneaux aéroportuaires — y compris les panneaux d’instruction obligatoire (position d’arrêt de piste), les panneaux d’information (direction de voie de circulation, localisation) et les panneaux de distance de piste restante — atteignent la rétroréflectivité grâce à des films rétroréfléchissants microprismatiques. Cette technologie utilise des réseaux de structures prismatiques microscopiques conçues avec précision, généralement basées sur la géométrie en cube d’angle, pour réaliser la rétroréflexion par réflexion interne totale plutôt que par réfraction.

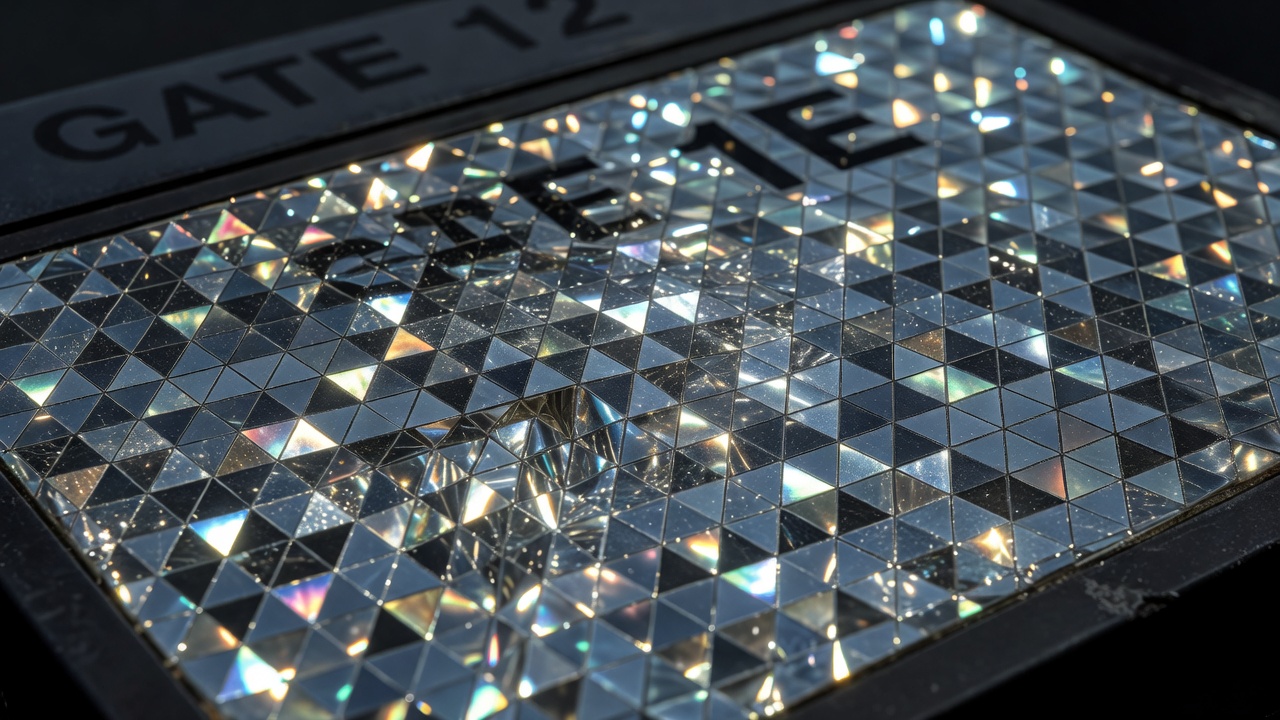

Conception de microprismes en cube d’angle

Un rétroréflecteur microprismatique se compose d’un réseau d’éléments en cube d’angle — trois surfaces réfléchissantes mutuellement perpendiculaires se rencontrant à un sommet unique, formant le coin d’un cube. Lorsque la lumière pénètre dans le film par l’avant, chaque rayon incident rencontre l’un de ces cubes d’angle et est réfléchi séquentiellement sur les trois surfaces. La triple réflexion inverse la direction du rayon lumineux, le faisant sortir du film selon une trajectoire parallèle — mais opposée — à sa direction d’entrée. Parce que la réflexion est réalisée par réflexion interne totale dans le matériau prismatique, aucun revêtement métallique réfléchissant n’est requis, et l’efficacité optique est exceptionnellement élevée.

La densité des éléments microprismatiques dans les films de panneaux modernes est remarquable : les films haute performance peuvent contenir plus de 50 000 éléments de cube d’angle individuels par centimètre carré, chacun moulé avec précision dans la surface d’un film polymère transparent. La couche prismatique est généralement fabriquée en résine acrylique ou polycarbonate, choisie pour sa clarté optique, sa durabilité et sa stabilité aux UV. Le film est ensuite laminé sur un substrat de panneau en aluminium et recouvert d’un film protecteur transparent contenant des absorbeurs UV assurant la résistance aux intempéries.

Types de films ASTM D4956 pour panneaux aéroportuaires

La classification de performance des films rétroréfléchissants pour panneaux de signalisation, y compris les panneaux aéroportuaires, est régie par la spécification standard ASTM D4956 pour les films rétroréfléchissants pour la signalisation. Cette norme définit plusieurs types de films basés sur la performance rétroréfléchissante, la durabilité et la construction :

Pour les applications aéroportuaires, l’Annexe 14 de l’OACI exige que les panneaux destinés à une utilisation de nuit soient rétroréfléchissants ou illuminés. Pour les panneaux non illuminés, le film microprismatique de type IX ou XI est généralement spécifié par la circulaire consultative FAA AC 150/5345-44 (Spécification pour les panneaux de piste et de voie de circulation). Ces types de films à haute intensité offrent les grands angles d’observation nécessaires aux pilotes pour lire les panneaux depuis différents angles d’approche lors du roulage, et ils maintiennent leurs performances sur toute la gamme des angles incidents rencontrés dans les opérations aéroportuaires.

Comparaison entre microbilles de verre et microprismes

Les réflecteurs à microbilles de verre offrent une rétroréflexion omnidirectionnelle (la performance est relativement uniforme quel que soit l’angle de rotation de la surface), un coût plus faible et une durabilité éprouvée dans les environnements abrasifs. Cependant, ils ont une rétroréflectivité de pic plus faible et une plage angulaire effective plus étroite. Les films microprismatiques offrent une rétroréflectivité 3 à 5 fois supérieure, une performance excellente à des angles d’observation plus larges et un meilleur aspect esthétique. Le compromis est un coût plus élevé et une certaine vulnérabilité à la sensibilité angulaire — les films microprismatiques perdent leur rétroréflectivité plus rapidement aux angles d’entrée extrêmes par rapport aux films à microbilles de verre. Pour les applications aéroportuaires critiques où une visibilité maximale est requise — comme les panneaux de position d’arrêt de piste — le film microprismatique est devenu la norme.

4. Mesure de la rétroréflectivité

La mesure de la rétroréflectivité nécessite des instruments spécialisés appelés rétroréflectomètres, qui simulent la relation géométrique entre une source lumineuse, le marquage ou le panneau, et l’observateur. Ces instruments doivent se conformer à des géométries optiques strictes définies par les normes internationales pour produire des données de mesure juridiquement valides et reproductibles.

La géométrie de mesure à 30 mètres

L’ASTM E1710 (Méthode d’essai standard pour la mesure des matériaux de marquage de chaussée rétroréfléchissants) et l’EN 1436 (Matériaux de marquage de chaussée — Exigences de performance pour les marquages de chaussée) définissent toutes deux la géométrie à 30 mètres comme condition standard pour mesurer la rétroréflectivité des marquages de chaussée. Cette géométrie simule un pilote regardant à 30 mètres (environ 100 pieds) devant lui un marquage éclairé par les feux de son propre aéronef.

Dans cette géométrie, les paramètres de mesure sont :

• Angle d’observation (α) : 2,29° — l’angle entre le faisceau lumineux incident et le faisceau réfléchi pénétrant dans l’œil de l’observateur. Cela correspond à la séparation verticale entre une source lumineuse montée à 0,65 m de hauteur et une hauteur d’œil d’observateur de 1,2 m, à une distance d’observation de 30 m.
• Angle d’entrée (β) : 1,05° — l’angle entre la lumière incidente et le plan de la surface de la chaussée. Cela représente la légère inclinaison vers le bas du faisceau lumineux par rapport à l’horizontale.
• Éclairement sur le marquage : Standardisé pour produire un niveau d’éclairement connu au point de mesure.

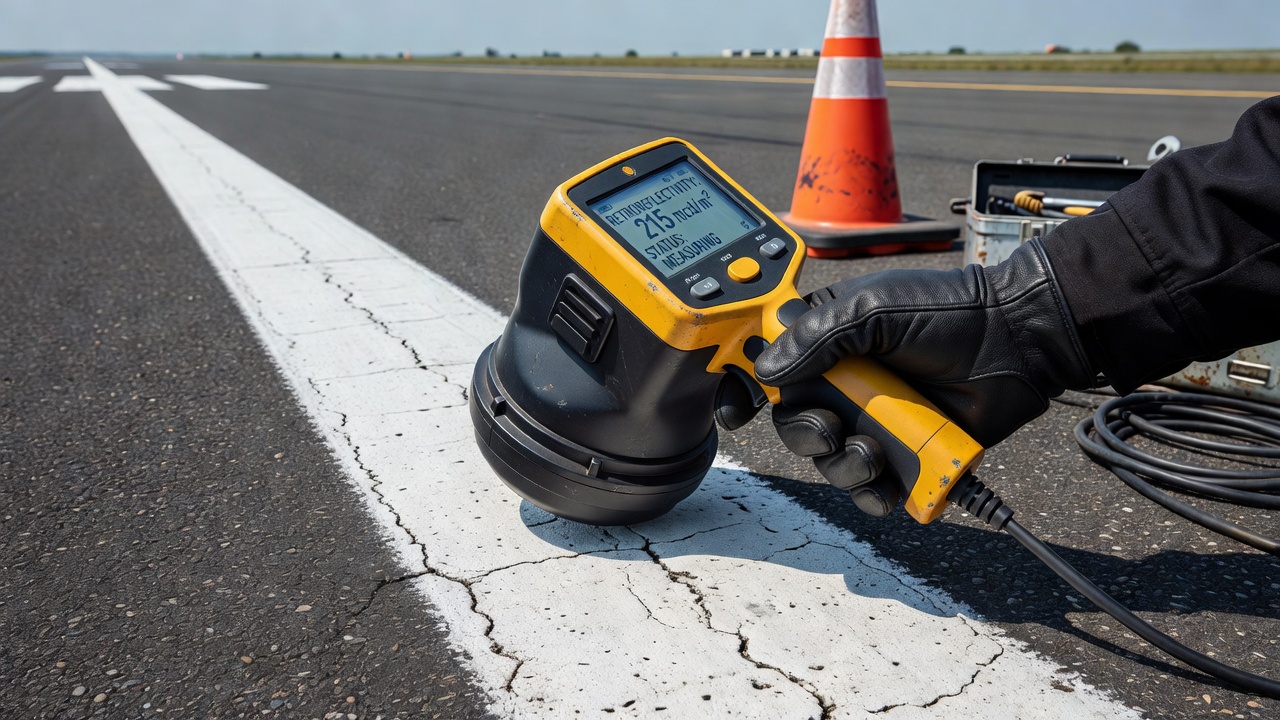

Rétroréflectomètres portatifs

Les rétroréflectomètres portatifs sont les instruments principaux pour les mesures ponctuelles statiques des marquages de chaussée. Ces appareils sont placés directement sur la surface du marquage de chaussée, et l’ouverture de mesure est alignée avec le marquage. L’instrument contient une source lumineuse interne et un photodétecteur disposés pour reproduire la géométrie à 30 mètres à une échelle compacte. À l’intérieur de l’instrument, des fibres optiques et des optiques de précision reproduisent les angles d’observation et d’entrée corrects, permettant une mesure précise dans un format portable sur le terrain.

Les instruments portatifs modernes, tels que le RoadVista Stripemaster 3 et le QualiRLQD, peuvent mesurer à la fois le coefficient de rétroréflexion nocturne (RL) et le coefficient de luminance diurne sous éclairage diffus (Qd) en un seul passage. La mesure Qd est importante car elle quantifie la luminosité du marquage dans des conditions diurnes — un marquage avec un bon RL mais un Qd médiocre peut sembler délavé pendant la journée. Ces instruments enregistrent également les coordonnées GPS de chaque point de mesure, permettant la création de bases de données spatiales de l’état des marquages.

La procédure de mesure selon l’ASTM E1710 exige que :

1. La surface de mesure soit propre et sèche (pour la mesure de rétroréflectivité sèche).
2. L’instrument soit placé sur le marquage et mis de niveau à l’aide de niveaux à bulle intégrés.
3. Une mesure soit prise et enregistrée. Plusieurs lectures (généralement 3 à 5) sont moyennées pour chaque emplacement d’essai.
4. L’instrument soit calibré avant chaque utilisation à l’aide d’une plaque de référence standard avec une valeur RL connue.

Systèmes de rétroréflectométrie mobiles

Pour l’évaluation à l’échelle du réseau des marquages aéroportuaires, les rétroréflectomètres mobiles montés sur véhicules offrent une efficacité de collecte de données considérablement plus élevée. Ces systèmes, tels que le Laserlux G7 et le Sightline Mobi, sont montés à l’avant ou sur le toit des véhicules d’inspection et prennent des mesures continues à 400 lectures par seconde tout en se déplaçant à des vitesses allant jusqu’à 100 km/h. L’instrument projette un faisceau laser ou lumineux sur la chaussée devant le véhicule selon la géométrie standard à 30 mètres et mesure l’intensité lumineuse renvoyée à l’aide d’une détection synchronisée.

Les systèmes mobiles offrent plusieurs avantages par rapport aux instruments portatifs. Ils capturent une couverture complète de chaque marquage sur l’aérodrome plutôt que des contrôles ponctuels isolés, ils éliminent les exigences de contrôle de la circulation pour les opérations de mesure, et ils génèrent des ensembles de données cartographiées SIG complètes montrant la variation de la rétroréflectivité sur l’ensemble de l’aérodrome. Selon Sightline, qui a réalisé près de 4 millions de balayages de rétroréflectivité dans les aéroports américains, les données d’évaluation mobile montrent que seulement 5 % des données de marquage aéroportuaire sont inférieures aux niveaux minimaux de la FAA, tandis qu’environ 31 % sont marginales et plus de la moitié sont en bon ou excellent état. Ces données démontrent qu’une maintenance ciblée basée sur des mesures réelles peut permettre des économies significatives par rapport aux calendriers de reprise de peinture à intervalles fixes.

Mesure de la rétroréflectivité des panneaux

Pour les panneaux aéroportuaires, la rétroréflectivité est mesurée à l’aide de rétroréflectomètres portatifs conçus pour les films de panneaux, tels que le système goniométrique RoadVista 933. Ces instruments mesurent le coefficient de rétroréflexion (RA) en unités de candela par lux par mètre carré (cd/lx/m²) , en utilisant des angles d’observation standardisés de 0,2° et 0,5° et des angles d’entrée de -4° et +30° selon l’ASTM E810 et l’ASTM D4956. Le rétroréflectomètre pour panneaux est placé contre la face du panneau, et une série de mesures sont prises à des points définis sur la surface du panneau pour garantir une performance uniforme du film.

5. Spécifications et normes de rétroréflectivité

Normes de l’Annexe 14 de l’OACI

L’Organisation de l’aviation civile internationale (OACI), par le biais de l’Annexe 14 à la Convention relative à l’aviation civile internationale, Volume I — Conception et exploitation technique des aérodromes, établit la base de référence internationale pour les exigences de rétroréflectivité. L’OACI ne prescrit pas de valeurs RL numériques spécifiques, mais exige que tous les marquages destinés à être utilisés de nuit soient rétroréfléchissants. La Norme sous-jacente (Chapitre 5, Aides visuelles) stipule que les marquages doivent être « visibles et d’une couleur qui contraste avec la chaussée sur laquelle ils sont appliqués » et doivent « être rétroréfléchissants de manière à être visibles la nuit. »

Pour les panneaux, l’Annexe 14 de l’OACI exige que « les panneaux soient rétroréfléchissants et/ou illuminés. » Cela s’applique spécifiquement aux panneaux d’instruction obligatoire (fond rouge avec inscription blanche), aux panneaux d’information (noir avec inscription jaune pour la localisation, jaune avec inscription noire pour la direction) et aux panneaux de distance de piste restante. L’OACI spécifie également que les propriétés rétroréfléchissantes doivent être maintenues pendant toute la durée de vie du panneau.

Circulaires consultatives de la FAA et 14 CFR Partie 139

Aux États-Unis, la Federal Aviation Administration (FAA) fournit des directives plus spécifiques concernant la rétroréflectivité. Le 14 CFR Partie 139.311(d) exige que les titulaires de certificats maintiennent correctement chaque marquage, panneau ou système d’éclairage, y compris « le nettoyage, le remplacement ou la réparation de tout élément décoloré, manquant ou non fonctionnel. » La FAA a en outre opérationnalisé cette exigence par le biais de circulaires consultatives.

FAA AC 150/5370-10H (P-620) — Normes pour les matériaux de marquage de chaussée aéroportuaire — définit les valeurs minimales de rétroréflectivité pour les marquages aéroportuaires nouvellement appliqués. La spécification exige :

• RL initial pour les marquages blancs : minimum 250 mcd/m²/lx
• RL initial pour les marquages jaunes : minimum 175 mcd/m²/lx
• Luminance diurne Qd pour les marquages blancs : minimum 130 mcd/m²/lx
• Luminance diurne Qd pour les marquages jaunes : minimum 100 mcd/m²/lx

Ces valeurs s’appliquent aux marquages mesurés selon la géométrie ASTM E1710 au moment de l’application. La FAA spécifie en outre que les marquages doivent maintenir une rétroréflectivité au-dessus des niveaux minimaux tout au long de leur durée de vie, et que les aéroports doivent disposer d’un programme de maintenance garantissant la conformité.

FAA AC 150/5345-44L spécifie les exigences de rétroréflectivité pour les panneaux aéroportuaires, exigeant que les films utilisés pour les panneaux non illuminés répondent aux niveaux de performance de l’ASTM D4956 Type IX ou Type XI. FAA AC 150/5345-39E fournit la spécification pour les marqueurs rétroréfléchissants L-853 de piste et de voie de circulation — les marqueurs rétroréfléchissants surélevés utilisés en complément des marquages peints sur certains aérodromes.

Norme européenne EN 1436

En Europe, l’EN 1436 — Matériaux de marquage de chaussée — Exigences de performance pour les marquages de chaussée fournit la spécification de référence. Cette norme définit un système de classification complet pour la performance des marquages, incluant la rétroréflectivité (RL), la luminance (Qd), la résistance au glissement (SRT) et la couleur. Pour les marquages aéroportuaires, les autorités nationales de l’aviation telles que l’AESA adoptent l’EN 1436 avec des amendements spécifiques à l’aviation.

L’EN 1436 définit les classes RL suivantes pour les marquages de chaussée secs :

• Classe R0 : Aucune exigence (non classé)
• Classe R1 : RL ≥ 100 mcd/m²/lx (faible performance)
• Classe R2 : RL ≥ 150 mcd/m²/lx (minimum pour la plupart des routes)
• Classe R3 : RL ≥ 200 mcd/m²/lx (standard pour les routes à grande vitesse)
• Classe R4 : RL ≥ 300 mcd/m²/lx (haute performance)
• Classe R5 : RL ≥ 500 mcd/m²/lx (très haute performance)

Pour les applications aéroportuaires, les autorités de l’aviation exigent généralement la classe R3 ou mieux pour les marquages de piste et la classe R2 ou mieux pour les marquages de voie de circulation. L’EN 1436 définit également des classes de rétroréflectivité humide (RW1 à RW4) pour les marquages testés dans des conditions de film d’eau continu.

6. Mécanismes de dégradation de la rétroréflectivité

La rétroréflectivité n’est pas une propriété permanente — elle se dégrade progressivement au cours de la durée de vie d’un marquage ou d’un panneau par plusieurs mécanismes distincts. Comprendre ces voies de dégradation est essentiel pour une planification efficace de la maintenance.

Perte de microbilles de verre

La cause la plus significative de dégradation de la rétroréflectivité dans les marquages de chaussée est la perte de billes — le délogement physique des microbilles de verre du liant de marquage. Les billes sont maintenues en place par la prise mécanique du matériau de marquage environnant. Lorsque les pneus d’aéronefs roulent sur les marquages pendant le roulage, le décollage et l’atterrissage, les forces de cisaillement exercées sur les billes exposées les détachent progressivement. Le taux de perte de billes est le plus élevé dans les zones de passage des roues des pistes et voies de circulation, où le contact des pneus est concentré. Les recherches du Washington State Transportation Center (TRAC) de l’Université de Washington ont montré que la rétroréflectivité dans les zones à fort trafic peut diminuer de 50 à 70 % au cours des six premiers mois suivant l’application, même si les marquages dans les zones à faible trafic maintiennent des niveaux acceptables pendant 12 à 24 mois.

Le contact des lames de chasse-neige est un mécanisme particulièrement agressif sur les aérodromes des climats froids. Les lames de chasse-neige raclant les surfaces de marquage peuvent déloger ou fracturer de grands pourcentages de billes exposées en un seul passage. Le souffle des réacteurs des moteurs d’avion, en particulier à la puissance de décollage, crée des flux d’échappement à haute vélocité qui peuvent éroder les surfaces de marquage et retirer les billes des zones situées derrière les seuils de piste et aux points d’arrêt des voies de circulation. L’étude FAA Airport Pavement Paint Study (New Hampshire DOT, 2020) a constaté que la perte de billes et la réflectivité ne sont pas corrélées linéairement — les marquages peuvent conserver des populations de billes significatives tout en perdant leur rétroréflectivité en raison de la contamination de surface.

Usure et abrasion de surface

Au-delà de la perte de billes, le matériau de marquage lui-même subit une usure abrasive due à l’action des pneus. L’épaisseur du marquage diminue avec le temps à mesure que le matériau liant s’use, réduisant le nombre de billes pouvant être retenues. Pour les marquages en peinture appliqués à 15-20 mils (0,38-0,51 mm) d’épaisseur de film sec, la durée de vie utile est généralement de 12 à 24 mois avant que l’usure ne réduise le marquage à un niveau où la rétention des billes est compromise. Pour les marquages thermoplastiques appliqués à 90-125 mils (2,3-3,2 mm), la durée de vie utile peut s’étendre à 3-5 ans. Pour les marquages époxy ou polyurée, la durée de vie peut atteindre 5 à 8 ans selon le trafic et les conditions environnementales.

Accumulation de saleté et de caoutchouc

L’accumulation de contaminants sur les surfaces de marquage est un facteur majeur de dégradation de la rétroréflectivité souvent sous-estimé. Les pneus d’aéronefs déposent de fines couches de caoutchouc sur les pistes, en particulier dans les zones de toucher des roues où l’accumulation de caoutchouc due aux atterrissages s’accumule. Cette couche de caoutchouc, combinée à la saleté, aux résidus de carburant, aux fluides de dégivrage et aux dépôts atmosphériques, forme un film qui recouvre les microbilles de verre et empêche la lumière d’y pénétrer. Même les billes qui restent physiquement intactes deviennent optiquement inefficaces lorsqu’elles sont recouvertes par un film contaminant.

La FAA exige que les aéroports effectuent le décaoutchoutage des pistes lorsque l’accumulation de caoutchouc dépasse les limites spécifiées. Les opérations de décaoutchoutage — utilisant le lavage à haute pression ou des solvants chimiques — peuvent restaurer la rétroréflectivité des marquages à des niveaux quasi originaux si le matériau de marquage sous-jacent et les billes sont encore intacts. Le nettoyage régulier des marquages dans le cadre des programmes de maintenance aéroportuaire peut prolonger considérablement la durée de vie effective des marquages sans le coût d’une nouvelle application.

Dégradation UV et vieillissement du liant

Le rayonnement ultraviolet (UV) du soleil provoque une dégradation photochimique des liants de marquage organiques. Le matériau liant devient cassant, développe des microfissures et perd son adhérence à la fois à la chaussée sous-jacente et aux microbilles de verre incrustées. Ce processus accélère la perte de billes car le liant fissuré ne peut plus maintenir les billes solidement. La dégradation par UV est plus sévère dans les aéroports de haute altitude et ceux des régions équatoriales. Des additifs tels que les stabilisateurs UV et les HALS (stabilisateurs à amine encombrée) sont incorporés dans les matériaux de marquage modernes pour ralentir cette dégradation.

Pour les films de panneaux, la dégradation par UV se manifeste par un jaunissement, une perte de transparence et une fragilisation du film protecteur supérieur. Cela réduit à la fois la performance rétroréfléchissante et l’apparence générale du panneau. L’ASTM D4956 exige des essais de vieillissement accéléré (arc au xénon selon ASTM G155) pour qualifier les films pour des durées de vie de 3, 7, 10 ou 12 ans selon le type de film.

7. Inspection et contrôle de conformité

Exigences réglementaires d’inspection

En vertu du 14 CFR Partie 139, les aéroports desservant des transporteurs aériens commerciaux doivent effectuer des inspections régulières de tous les marquages et panneaux aéroportuaires. Ces inspections font partie du programme plus large d’inspection de certification aéroportuaire et sont documentées dans le manuel de certification aéroportuaire (ACM). Les inspecteurs de la FAA examinent l’état des marquages lors des inspections de sécurité de la Partie 139, et les écarts liés à des marquages décolorés ou non réfléchissants font partie des violations les plus fréquemment citées.

La FAA a de plus en plus mis l’accent sur la mesure objective plutôt que sur l’évaluation visuelle subjective. À compter du 21 décembre 2018, la FAA AC 150/5370-10H P-620 a officialisé les exigences minimales de rétroréflectivité pour les marquages aéroportuaires, dépassant le standard précédemment subjectif de « clairement visible ». Les aéroports sont désormais censés utiliser des rétroréflectomètres pour quantifier l’état des marquages et documenter la conformité.

Intervalles et méthodologie d’inspection

Les bonnes pratiques pour l’inspection de la rétroréflectivité des marquages aéroportuaires suivent une approche hiérarchisée :

• Inspection visuelle quotidienne : Le personnel aéroportuaire effectue des vérifications visuelles de l’état des marquages lors des inspections de sécurité aéroportuaire quotidiennes, notant toute zone visiblement décolorée, usée ou contaminée.
• Évaluation quantitative trimestrielle : Les marquages sont mesurés à l’aide d’un rétroréflectomètre portatif à des emplacements représentatifs — généralement le milieu et les extrémités de chaque zone de marquage de piste (seuil, axe, zone de toucher des roues et point d’aboutement), ainsi que chaque axe de voie de circulation et marquage de position d’arrêt.
• Évaluation complète annuelle : Une évaluation complète des marquages aéroportuaires utilisant la rétroréflectométrie mobile, couvrant 100 % des marquages de piste et de voie de circulation, générant une carte de conformité basée sur le SIG.

Gestion des données et documentation de conformité

Les programmes modernes d’inspection de la rétroréflectivité génèrent de grands ensembles de données. Chaque point de mesure est géolocalisé avec des coordonnées GPS, horodaté et enregistré avec la valeur RL mesurée, la température et le type de marquage. Ces données sont importées dans un système de gestion d’actifs (AMS) qui suit les tendances de rétroréflectivité dans le temps, permettant des décisions de maintenance prédictive. Les données servent également de preuve documentée de conformité lors des inspections FAA Partie 139.

Le service d’évaluation des marquages aéroportuaires de Sightline, qui a collecté des données dans de nombreux aéroports américains, rapporte que les aéroports utilisant des programmes de maintenance basés sur la mesure réduisent leurs dépenses de marquage d’une moyenne de 40 à 50 % par rapport à la reprise de peinture à intervalles fixes, car ils ne repeignent que les marquages qui nécessitent réellement une restauration plutôt que de suivre des calendriers arbitraires.

8. Rétroréflectivité sèche vs humide

Le défi des conditions humides

La rétroréflectivité humide — la capacité d’un marquage à rester visible lorsqu’il est recouvert par un film d’eau continu — représente une exigence de performance fondamentalement différente et plus difficile que la rétroréflectivité sèche. Lorsque l’eau recouvre un marquage de chaussée standard, elle remplit l’espace entre les microbilles de verre et crée une interface réfractive lisse qui élimine l’effet rétroréfléchissant. La lumière des phares pénètre dans le film d’eau et passe au-dessus des billes sans être focalisée vers la source. Cet effet est si prononcé que la rétroréflectivité humide des marquages standard peut chuter à 10-20 % des valeurs sèches — un marquage qui mesure 300 mcd/m²/lx à sec peut ne mesurer que 30-50 mcd/m²/lx lorsqu’il est mouillé.

Technologie de marquage réfléchissant par temps humide

Les marquages réfléchissants par temps humide spécialisés répondent à ce problème par plusieurs approches de conception :

Les billes à indice de réfraction plus élevé (IR ≥ 1,9) sont moins sensibles aux interférences du film d’eau car le plus grand pouvoir réfringent peut surmonter la perturbation optique causée par la couche d’eau. Les marquages structurés incorporent des textures de surface — telles que des profils surélevés ou des nervures — qui créent des différences d’élévation suffisantes pour faire dépasser les billes au-dessus de l’épaisseur du film d’eau. Les systèmes multicouches utilisent une couche de base de billes standard avec une couche supérieure de billes plus grosses à indice plus élevé qui s’étendent au-dessus de l’épaisseur maximale du film d’eau.

Des études de la Federal Highway Administration (FHWA) ont montré que les marquages réfléchissants par temps humide premium peuvent maintenir des valeurs RL de 150-250 mcd/m²/lx dans des conditions humides, contre 30-50 mcd/m²/lx pour les marquages standard. Pour les applications aéroportuaires où les opérations se poursuivent sous la pluie et par conditions de faible visibilité, les marquages réfléchissants par temps humide sont de plus en plus spécifiés pour les pistes, en particulier dans les aéroports effectuant des opérations par faible visibilité de catégorie II et catégorie III.

Mesure de la rétroréflectivité humide

L’EN 1436 spécifie la méthode de mesure de la rétroréflectivité humide. Un film d’eau continu est appliqué sur la surface du marquage à un débit contrôlé (généralement 1 mm/min) pour obtenir une couverture complète. Le rétroréflectomètre mesure le RL tandis que le film d’eau est maintenu. La mesure doit être effectuée dans une fenêtre temporelle définie pour garantir des conditions de film d’eau constantes. La classe de rétroréflectivité humide (RL-wet) déterminée par cette méthode fournit une évaluation de performance dans des conditions de pluie simulées.

9. Estimation de la rétroréflectivité par IA

Évaluation assistée par vision par ordinateur

Les progrès récents en vision par ordinateur et apprentissage profond permettent de nouvelles approches pour l’évaluation de la rétroréflectivité qui complètent les mesures traditionnelles par rétroréflectomètre. Des chercheurs de plusieurs institutions — dont l’Université de Washington, le Texas A&M Transportation Institute et le Turner-Fairbank Highway Research Center — ont développé des méthodes pour estimer la rétroréflectivité à partir d’images de chaussée à haute résolution capturées par des véhicules d’inspection aéroportuaire.

Ces systèmes basés sur l’IA fonctionnent en entraînant des réseaux de neurones convolutionnels (CNN) sur de grands ensembles de données d’images de marquages de chaussée avec des mesures de rétroréflectomètre correspondantes. Les réseaux apprennent à identifier les caractéristiques visuelles corrélées à la rétroréflectivité — notamment la saturation des couleurs, la texture de surface, la visibilité des billes et les motifs d’usure — puis prédisent les valeurs RL à partir de nouvelles images. Les modèles les plus performants ont démontré des coefficients de corrélation (R²) de 0,85 à 0,93 entre les valeurs RL prédites et mesurées, approchant la précision des rétroréflectomètres portatifs.

Systèmes basés sur téléphone mobile

Des approches à moindre coût utilisant les caméras de smartphones et l’apprentissage automatique ont été développées pour le criblage rapide. Ces systèmes utilisent le flash du téléphone comme source lumineuse et la caméra comme détecteur, la géométrie fixe entre le flash et l’objectif de la caméra se rapprochant des conditions du rétroréflectomètre lorsque le téléphone est maintenu à une distance et un angle définis par rapport au marquage. Bien que moins précis que les rétroréflectomètres professionnels, ces systèmes peuvent fournir des données de criblage utiles pour prioriser les inspections plus détaillées.

IA pour la maintenance prédictive

L’application la plus marquante de l’IA dans la gestion de la rétroréflectivité est la modélisation prédictive des courbes de dégradation. En entraînant des modèles d’apprentissage automatique sur des données historiques de rétroréflectivité combinées aux comptages de trafic, aux données environnementales (température, précipitations, exposition aux UV) et aux spécifications des matériaux de marquage, les systèmes d’IA peuvent prévoir comment la rétroréflectivité diminuera dans le temps pour des types de marquages spécifiques à des emplacements spécifiques. Cela permet aux aéroports de passer d’une maintenance réactive (réponse aux défaillances) à une maintenance prédictive (planification du re-marquage avant que les seuils ne soient franchis, mais pas prématurément).

L’étude TRAC de l’Université de Washington a constaté que, bien que les courbes de dégradation présentent une variabilité significative due aux différences de qualité d’application, aux conditions environnementales et à l’incertitude de mesure, les modèles d’IA incorporant ces facteurs peuvent réduire la bande d’incertitude de 40 à 50 % par rapport aux simples prédictions basées sur le temps. Le Transportation Research Board (TRB) a identifié l’évaluation de l’état des marquages de chaussée par IA comme un domaine de recherche prioritaire (RES2025-09).

10. Déclencheurs de re-marquage et maintenance basée sur des seuils

Établissement de seuils d’action

Une gestion efficace de la rétroréflectivité nécessite des seuils d’action clairs — les valeurs RL en dessous desquelles la restauration du marquage est déclenchée. Ces seuils sont établis en fonction des exigences réglementaires, des besoins opérationnels et de l’optimisation économique. Pour les marquages aéroportuaires, les seuils typiques sont :

Ces seuils sont généralement fixés à environ 50-60 % des valeurs minimales de spécification initiales, représentant le niveau auquel la visibilité du pilote devient significativement dégradée.

Types de déclencheurs de re-marquage

Les décisions de re-marquage sont déclenchées par une ou plusieurs des conditions suivantes :

Les déclencheurs basés sur des seuils se produisent lorsque la rétroréflectivité mesurée tombe en dessous du niveau d’action défini à un point quelconque du marquage. Cette approche garantit que les marquages ne deviennent jamais dangereusement sous-performants où que ce soit dans le réseau.

Les déclencheurs basés sur l’âge initient le re-marquage lorsque les marquages atteignent une limite d’âge prédéterminée, même si les mesures de rétroréflectivité ne sont pas encore tombées en dessous des seuils. C’est une solution de repli pour les aéroports sans programme de mesure.

La maintenance basée sur des intervalles suit un calendrier fixe indépendamment de l’état. Bien que simple à administrer, cette approche entraîne généralement une sur-maintenance (marquages repeints alors qu’ils sont encore utilisables) ou une sous-maintenance (marquages défaillants avant le remplacement prévu).

Les déclencheurs basés sur les risques intègrent la conséquence de la défaillance dans la définition du seuil. Les marquages sur les pistes à grande vitesse utilisées pour les opérations par faible visibilité ont des seuils d’action plus bas que les marquages sur les voies de circulation à faible trafic, reflétant la conséquence de sécurité plus élevée d’une défaillance de marquage dans les zones critiques.

Optimisation des coûts grâce aux stratégies d’évaluation préalable

Les données de l’industrie montrent systématiquement que les aéroports utilisant des stratégies de maintenance avec évaluation préalable — mesurer la rétroréflectivité avant de décider quels marquages repeindre — réalisent des économies substantielles. L’analyse de Sightline de près de 4 millions de balayages de rétroréflectivité dans les aéroports américains a révélé que seulement 5 % des données de marquage sont inférieures aux niveaux minimaux de la FAA, ce qui signifie que 95 % des marquages sont au moins minimalement conformes. 31 % supplémentaires des données se situent dans la plage marginale (au-dessus du minimum mais s’en approchant), et le reste est en bon ou excellent état.

En pratique, cela signifie qu’un aéroport qui repeint tous les marquages selon un calendrier fixe de 2 ans repeint probablement 60 à 70 % des marquages alors qu’ils ont encore une durée de vie utile substantielle. Une approche d’évaluation préalable identifierait les 30 à 40 % de marquages qui nécessitent réellement une restauration, réduisant les dépenses annuelles de marquage de 40 à 50 % tout en améliorant réellement la sécurité en garantissant que les marquages nécessitant une attention la reçoivent rapidement.

L’aéroport international de Nashville (BNA) a documenté des économies de 350 000 $ par an en mettant en œuvre une approche d’évaluation préalable pour la maintenance des marquages aéroportuaires, ne repeignant que les marquages tombant en dessous des seuils de rétroréflectivité plutôt que de suivre un calendrier fixe. L’aéroport international Charlotte Douglas a rapporté des réductions similarement significatives des coûts de marquage combinées à des améliorations mesurables de la cohérence de l’état des marquages.

Modélisation du coût du cycle de vie

L’analyse du coût du cycle de vie pour les marquages aéroportuaires considère non seulement le coût d’application mais aussi la valeur temporelle de la dégradation de la rétroréflectivité. Un matériau de marquage avec un coût initial plus élevé mais un taux de dégradation plus lent peut offrir un coût de cycle de vie inférieur à celui d’un matériau moins cher nécessitant des réapplications plus fréquentes. Par exemple, une peinture à l’eau standard à 0,50 $ par pied linéaire avec une durée de vie de 18 mois a un coût de cycle de vie de 0,33 $/pi/an. Un marquage époxy à 1,50 $ par pied linéaire avec une durée de vie de 7 ans a un coût de cycle de vie de 0,21 $/pi/an — une réduction de 36 % malgré un coût initial plus élevé. Lorsque le coût du contrôle de la circulation, de la mobilisation d’application et des temps d’arrêt pendant la reprise de peinture sont inclus, les matériaux premium deviennent encore plus rentables.

Résumé

La rétroréflectivité est la technologie qui rend les marquages de chaussée et les panneaux aéroportuaires visibles de nuit et par conditions de faible visibilité. Grâce aux principes optiques des microbilles de verre sphériques dans les marquages et des structures microprismatiques dans les panneaux, la lumière incidente provenant des phares d’atterrissage et des projecteurs des aéronefs est renvoyée aux yeux des pilotes, fournissant les indices visuels critiques nécessaires à une navigation au sol sûre. La propriété est quantifiée comme le coefficient de luminance rétroréfléchie (RL) en mcd/m²/lx, mesuré à l’aide de rétroréflectomètres conformes à la géométrie à 30 mètres de l’ASTM E1710 et de l’EN 1436.

L’Annexe 14 de l’OACI et les réglementations de la FAA établissent les exigences de conformité pour la rétroréflectivité, avec des spécifications pour les valeurs minimales initiales (250 mcd/m²/lx pour le blanc, 175 mcd/m²/lx pour le jaune) et des programmes de maintenance pour garantir que les marquages restent au-dessus des niveaux de seuil tout au long de leur durée de vie. La dégradation se produit par perte de billes, usure de surface, contamination et vieillissement par UV — chacun pouvant être géré par des programmes d’inspection et de maintenance appropriés.

Les bonnes pratiques modernes pour la gestion de la rétroréflectivité comprennent la rétroréflectométrie mobile pour l’évaluation à l’échelle du réseau, la prédiction de l’état par IA pour la planification proactive de la maintenance, et les stratégies d’évaluation préalable qui ciblent les ressources de maintenance limitées sur les marquages qui nécessitent réellement une restauration. Cette approche améliore de manière mesurable les résultats en matière de sécurité tout en réduisant les coûts de maintenance de 40 à 50 % par rapport aux calendriers de reprise de peinture à intervalles fixes.
