Enrochement

L’enrochement (aussi appelé rip-rap, armure rocheuse ou revêtement en pierre) est une couche de pierres angulaires ou de débris de béton recyclé posée sur les lits de rivières, autour des piles et culées de pont, et le long des remblais pour protéger contre l’érosion par affouillement causée par l’eau courante. Il fonctionne en fournissant une surface d’armure lourde et imbriquée qui résiste aux forces tractives de l’eau en mouvement tout en restant suffisamment flexible pour s’adapter aux tassements mineurs du sol sans défaillance catastrophique. L’enrochement est la mesure anti-affouillement la plus couramment spécifiée pour les ponts routiers aux États-Unis et fait l’objet principal des Directives de conception 4, 11 et 14 du Circulaire d’ingénierie hydraulique n° 23 (HEC-23) de la FHWA, ainsi que du rapport NCHRP 568.

Définition et objectif de l’enrochement

L’enrochement est formellement défini dans le HEC-23 comme un système de revêtement flexible constitué d’une couche de roches angulaires larges, durables ou de débris de béton placée sur un lit de filtre pour protéger les surfaces de sol de l’érosion par l’eau courante, l’action des vagues ou la glace. Il est classé comme une contre-mesure hydraulique — une mesure qui modifie l’interaction entre l’écoulement et le milieu de fondation. Contrairement aux contre-mesures structurelles rigides telles que les palplanches ou les dalles en béton, l’enrochement est flexible : il peut se déformer et se tasser en réponse à un affouillement mineur sans perdre entièrement sa fonction protectrice.

L’objectif fondamental de l’enrochement dans l’ingénierie des ponts est de prévenir l’affouillement — l’enlèvement du matériau du lit de la rivière ou du remblai par les forces hydrauliques. L’affouillement autour des fondations de pont est la principale cause de défaillance des ponts aux États-Unis. La FHWA a documenté plus de 1 500 défaillances de ponts depuis 1960, dont environ 60 % attribuées à des causes hydrauliques, principalement l’affouillement. L’enrochement sert de défense primaire en :

• Armant le lit de la rivière contre les contraintes de cisaillement tractives de l’eau courante
• Dissipant l’énergie turbulente générée par l’obstruction de l’écoulement au niveau des piles et culées
• Empêchant la formation de trous d’affouillement local autour des éléments de fondation
• Stabilisant les berges contre l’érosion latérale et la migration des méandres
• Protégeant les couches filtrantes (granulaires ou géotextiles) qui empêchent le renard hydraulique et la perte de fines de fondation

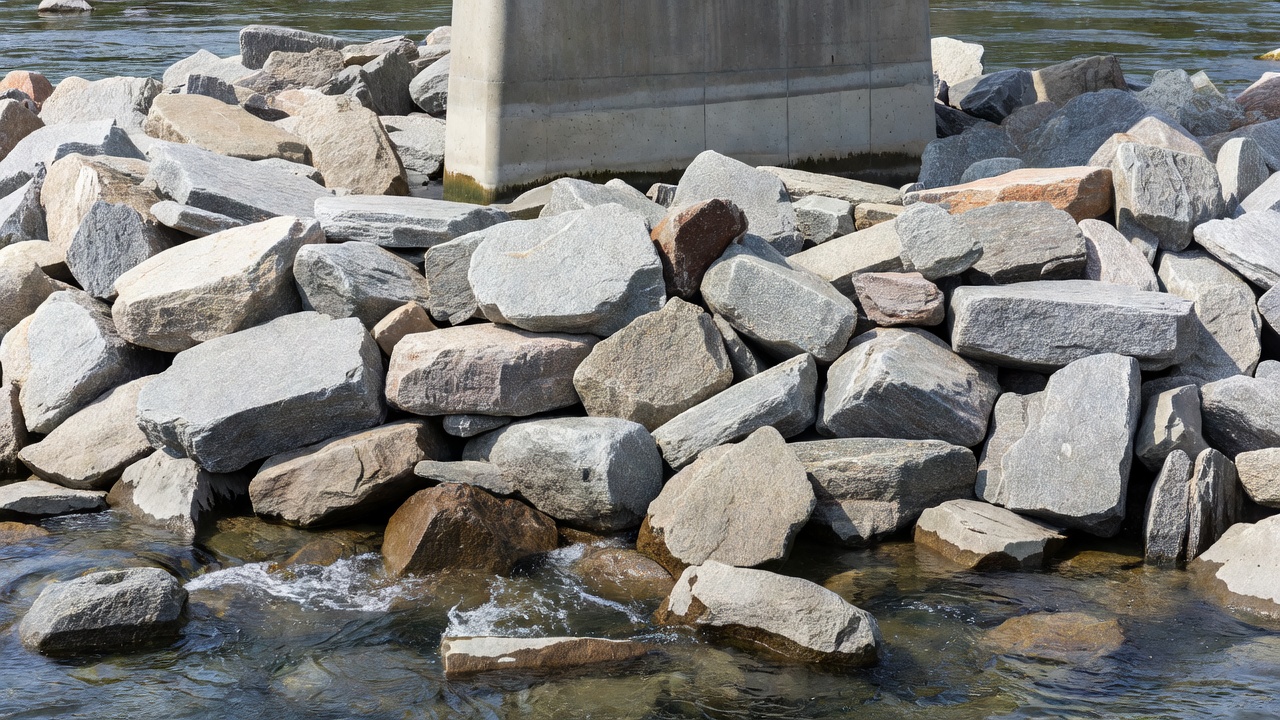

L’enrochement est appliqué aux piles (supports verticaux), culées (supports d’extrémité retenant le remblai), ouvrages de guidage (structures de formation d’écoulement), remblais d’approche et revêtements de berges (protection longitudinale) des ponts. Il est également utilisé dans les ouvrages de drainage aéroportuaires selon la Circulaire consultative FAA 150/5320-5D, où il protège les sorties de ponceaux, les murs de tête et les revêtements de chenaux contre l’érosion.

Paramètres de conception de l’enrochement

La conception de l’enrochement est régie par des facteurs hydrauliques, géotechniques et matériels. La méthodologie de conception dans le HEC-23 Volume 2, Directive de conception 4 (Revêtement en enrochement) et Directive de conception 11 (Enrochement aux piles de pont) établit les paramètres critiques suivants.

Taille des pierres et détermination du D50

Le diamètre médian des pierres (D50) est le principal paramètre de dimensionnement. Le D50 est la taille de particule pour laquelle 50 % du matériau en poids est plus petit. L’équation de conception pour la taille de l’enrochement est dérivée de l’équilibre entre les forces hydrauliques (trainée et portance) et le poids immergé de la particule de pierre. Pour l’enrochement de pile, le HEC-23 (tel que raffiné par le rapport NCHRP 593) recommande l’équation basée sur la vélocité suivante :

$$ D_{50} = \frac{K \cdot K_f \cdot V^2}{2g \cdot (SG-1)} $$

Où :

Pour l’enrochement de culée, la conception suit la Directive de conception 14 du HEC-23. Le D50 est généralement de 20 à 30 % plus grand que l’enrochement de pile pour des conditions équivalentes car les culées créent des zones de séparation d’écoulement plus turbulentes. L’enrochement de culée doit résister à la fois à l’écoulement du chenal principal et à l’écoulement de retour le long de la face du remblai.

Pour le revêtement de berge, la Directive de conception 4 utilise la vitesse moyenne du chenal et l’angle de la pente latérale pour déterminer le D50 requis. Le facteur de pente latérale est essentiel — l’enrochement sur des pentes plus raides nécessite des pierres plus grosses car la composante gravitationnelle réduit la force résistante effective.

Exigences de granulométrie

La granulométrie de l’enrochement garantit que l’imbrication des pierres est suffisamment serrée pour résister à l’érosion des particules tout en restant suffisamment perméable pour empêcher l’accumulation de pression hydrostatique. Le FHWA HEC-23 spécifie dix classes standard d’enrochement basées sur la taille D50. L’enveloppe granulométrique pour chaque classe exige :

La pierre d’enrochement doit être angulaire (non arrondie) avec un rapport longueur/épaisseur ne dépassant pas 3:1. Les particules plates ou allongées (définies comme celles dont la longueur dépasse 5 fois la dimension minimale) sont limitées à un maximum de 10 % en poids. Un enrochement bien gradué offre une meilleure imbrication et une résistance plus élevée aux forces hydrauliques qu’un matériau uniformément gradué.

Épaisseur de la couche

L’épaisseur minimale de la couche d’enrochement est spécifiée comme la plus grande valeur parmi :

• 2 × D50 (deux fois le diamètre médian des pierres)
• D100 (la taille maximale des pierres)
• 6 pouces (150 mm) minimum absolu

Pour la plupart des applications sur piles, l’épaisseur de la couche varie de 18 à 48 pouces (0,5 à 1,2 m). L’épaisseur doit être augmentée de 50 % lorsque l’enrochement est posé sous l’eau pour tenir compte de la ségrégation et des imprécisions de pose. Une spécification de construction courante exige une épaisseur minimale de 2,5 × D50 pour garantir une couverture complète et une imbrication adéquate des pierres.

Étendue et géométrie

L’étendue horizontale de l’enrochement autour d’une pile de pont est définie dans la Directive de conception 11 :

• Étendue amont : Minimum 2 × largeur de la pile (mesurée depuis le nez)
• Étendue aval : Minimum 1,5 × largeur de la pile (mesurée depuis la queue)
• Étendue latérale : Minimum 1,5 × largeur de la pile de chaque côté
• Étendue verticale : De l’élévation du lit de la rivière jusqu’à la ligne de boue ou l’élévation de l’événement de conception d’affouillement

Pour les culées, l’enrochement doit s’étendre :

• Le long de la face de la culée : Sur toute la longueur de la culée
• Autour du pied de la culée : Minimum 25 ft (7,6 m) devant le pied
• En montant le remblai d’approche : Jusqu’à une élévation 2 ft au-dessus de l’élévation de crue centennale

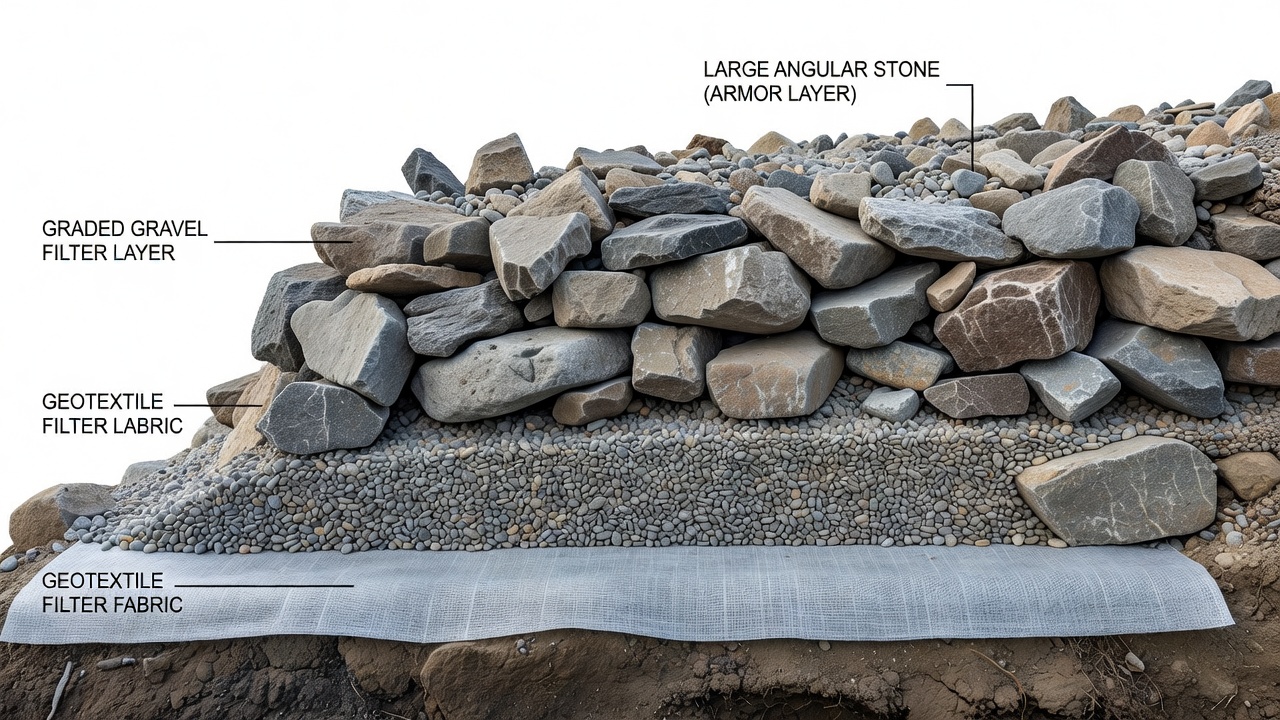

Exigences du filtre

Une couche de filtre entre l’enrochement et le sol sous-jacent est obligatoire dans toutes les conceptions d’enrochement de la FHWA. Le filtre empêche le renard hydraulique — la migration des particules fines du sol à travers les vides de l’enrochement — qui entraînerait une perte de support de fondation et un tassement. Deux types de filtres sont acceptés :

Les filtres granulaires sont constitués d’une ou plusieurs couches de sable et de gravier bien gradués placés entre le sol naturel et l’enrochement. Les critères du filtre (de la Directive de conception 16 du HEC-23) exigent :

$$ \frac{D_{15,filter}}{D_{85,soil}} \leq 5 $$ $$ \frac{D_{15,filter}}{D_{15,soil}} \geq 5 $$ $$ \frac{D_{50,filter}}{D_{50,soil}} \leq 25 $$

Les filtres géotextiles sont des tissus synthétiques placés directement entre le sol et l’enrochement. Ils doivent répondre aux spécifications AASHTO M 288 en matière de survivabilité, de permittivité (≥ 0,1 s⁻¹) et de taille d’ouverture apparente (AOS ≤ 0,43 mm pour la plupart des sols). Les géotextiles sont préférés lorsque les matériaux de filtre granulaire ne sont pas disponibles localement ou lorsque la profondeur d’excavation est limitée.

La pose sous-marine de géotextiles nécessite des techniques spécialisées : couvertures lestées, conteneurs géotextiles remplis de sable ou couvertures géocomposites (par exemple, SandMat™) qui offrent une flottabilité négative pendant l’installation. Le géotextile doit être superposé sur un minimum de 3 ft (0,9 m) à tous les joints.

Méthodes de pose de l’enrochement

La méthode de pose de l’enrochement affecte directement la performance à long terme de la contre-mesure d’affouillement. Les trois méthodes de pose standard sont :

Pose par déversement — La pierre est déversée d’un camion ou d’un convoyeur directement en position. C’est la méthode la plus courante pour la pose sous-marine. La pierre est ensuite nivelée et façonnée à l’aide d’une excavatrice ou d’un bulldozer pour atteindre l’épaisseur et le profil spécifiés. L’enrochement déversé a tendance à se séparer par taille (les fines s’accumulent en haut), ce qui peut réduire l’épaisseur effective de la couche.

Pose manuelle ou par calage — Les pierres individuelles sont positionnées et imbriquées par le godet d’une excavatrice ou, dans certains cas, manuellement. Cette méthode produit une couche d’armure plus dense et plus imbriquée avec des indices de vide plus faibles. L’enrochement calé nécessite généralement 15 à 25 % moins de volume de pierre que l’enrochement déversé pour une résistance à l’affouillement équivalente. Il est préféré pour les applications critiques telles que l’enrochement de pile dans les rivières à fort courant.

Enrochement en cage métallique (matelas gabion) — Les pierres sont placées à l’intérieur de paniers ou de matelas en treillis métallique. Ce système confine la pierre et empêche le déplacement des particules individuelles. Les matelas gabion sont spécifiés dans la Directive de conception 10 du HEC-23. Ils sont particulièrement efficaces là où une turbulence élevée, une action des vagues ou un impact de débris est attendu, ou lorsque l’épaisseur de l’enrochement doit être minimisée en raison de contraintes de dégagement.

Les spécifications de pose exigent :

• Pas de déversement par le bord de la zone d’armure (provoque une ségrégation)
• Hauteur de chute maximale de 3 ft (1 m) pour la manutention des pierres afin d’éviter les dommages
• Tolérance de pente de ± 6 pouces par rapport au profil de conception
• Exigence de densité : Minimum 95 % du volume de pierre de conception par unité de surface

Critères d’inspection de l’enrochement

Selon les Normes nationales d’inspection des ponts (NBIS) et le Guide d’enregistrement et de codage de la FHWA (Élément 61 — Chenal et protection du chenal), l’état de l’enrochement doit être évalué lors de chaque inspection de routine du pont (généralement tous les 24 mois). Les inspections post-crue sont obligatoires pour les ponts critiques en matière d’affouillement. L’inspecteur évalue six indicateurs d’état principaux.

Déplacement et perte de pierres

Le déplacement fait référence au mouvement de pierres individuelles ou de groupes de pierres depuis leur position d’origine. L’inspecteur enregistre le pourcentage de surface affectée et la profondeur maximale de déplacement. Un déplacement mineur (moins de 5 % des pierres déplacées de moins d’un diamètre de pierre) est considéré comme un tassement normal. Un déplacement modéré (5-20 % de la surface, pierres déplacées de 1 à 3 diamètres) indique une défaillance naissante. Un déplacement sévère (plus de 20 % de la surface ou pierres déplacées de plus de 3 diamètres) représente une défaillance active qui compromet la protection contre l’affouillement.

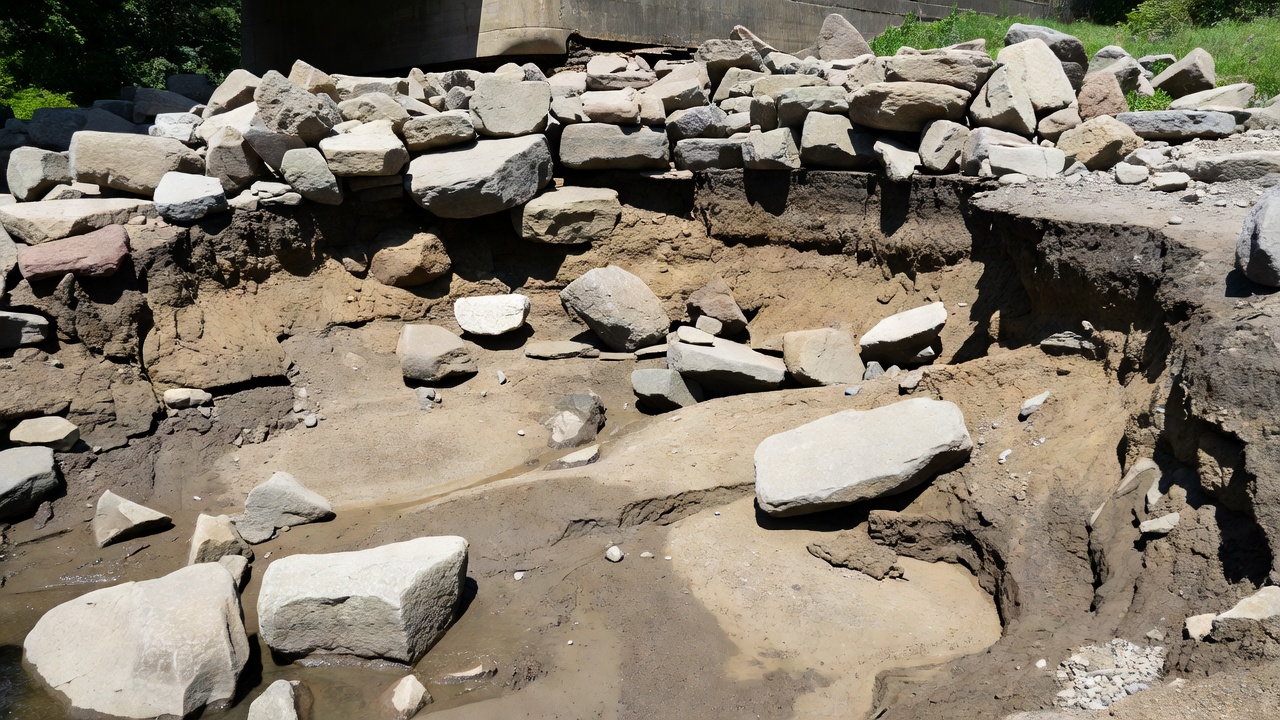

Affouillement et érosion au pied

L’affouillement se produit lorsque l’érosion enlève le matériau sous le tapis d’enrochement, laissant la pierre sans support. L’inspecteur mesure l’étendue horizontale de l’affouillement à l’aide d’une tige de sondage ou d’une sonde. Un affouillement dépassant 2 ft (0,6 m) horizontalement ou exposant la couche de filtre nécessite une réparation immédiate. La profondeur de l’affouillement adjacent au pied de l’enrochement est mesurée par rapport à l’élévation de conception du lit de la rivière.

Tassement et dépressions

Le tassement produit des dépressions dans la surface de l’enrochement qui réduisent l’épaisseur de la couche et perturbent l’imbrication des pierres. Le tassement est mesuré en comparant l’élévation actuelle de la surface à l’élévation de conception d’origine. Les dépressions de plus de 1,5 × D50 indiquent une défaillance localisée du filtre. Le tassement est souvent causé par un compactage inadéquat de la couche de filtre sous-jacente ou par la perte de fines à travers un filtre inefficace.

Altération et détérioration des pierres

La qualité des pierres est évaluée visuellement et par sondage (frappe au marteau). Les signes de détérioration comprennent :

• Fissuration de surface due au cycle gel-dégel
• Écaillage dû à l’altération chimique
• Fendillement le long des plans de stratification dans les pierres sédimentaires
• Arrondissement des bords par abrasion due aux sédiments transportés
• Perte de solidité (son sourd lors de la frappe au marteau)

Les éclats de plus de 3 pouces (75 mm) dans n’importe quelle dimension ou la perte de pierre dépassant 10 % du volume individuel de roche constituent une détérioration significative. L’essai de solidité selon ASTM C88 (essai au sulfate de sodium) exige une perte maximale de 12 % après 5 cycles.

Croissance de la végétation

La végétation sur l’enrochement est une condition à double tranchant. Une légère croissance d’herbe ou de mauvaises herbes à racines superficielles sur la pente supérieure (au-dessus du niveau moyen de l’eau) peut stabiliser la surface et réduire l’érosion superficielle. Cependant, la végétation ligneuse comme les arbres et arbustes dont les systèmes racinaires pénètrent à travers l’enrochement dans le filtre ou la couche de fondation perturbe la couche d’armure et crée des chemins d’écoulement préférentiels. Les NBIS exigent l’enlèvement de la végétation ligneuse dont le diamètre de tige dépasse 1 pouce (25 mm). Une végétation dense couvrant plus de 30 % de la surface de l’enrochement obstrue également l’inspection et doit être dégagée.

Exposition du filtre

La couche de filtre (granulaire ou géotextile) doit rester couverte en tout temps. Un géotextile exposé indique que l’épaisseur de l’enrochement a été compromise. Le géotextile exposé aux rayonnements ultraviolets (UV) se dégrade rapidement — la plupart des géotextiles perdent 50 % de leur résistance à la traction après 6 mois d’exposition directe au soleil. Toute exposition du géotextile nécessite une réparation immédiate par ajout de pierres.

Classement de l’état de l’enrochement

Selon le système NBI, l’état de l’enrochement est enregistré dans le cadre de l’Élément 61 — Chenal et protection du chenal. Le code de notation de 0 à 9 spécifique à l’état de l’enrochement/contre-mesure d’affouillement est :

Les inspecteurs de pont doivent être conscients que la note de l’Élément 61 reflète l’état du chenal et de la protection du chenal dans son ensemble. Une analyse séparée dans le rapport d’inspection doit documenter les déficiences spécifiques de l’enrochement, leur étendue et les mesures correctives recommandées.

Modes de défaillance de l’enrochement

Le FHWA HEC-23 Chapitre 5.4 définit quatre modes distincts de défaillance de l’enrochement, chacun avec des mécanismes spécifiques et des indicateurs visuels. La compréhension des modes de défaillance est essentielle tant pour l’inspection que pour la conception corrective.

Érosion des particules

L’érosion des particules est l’enlèvement progressif de pierres individuelles de la couche d’enrochement. C’est le mode de défaillance le plus courant, débutant généralement au pied du revêtement où les vitesses sont les plus élevées. Le mécanisme est simple : lorsque les forces hydrauliques (trainée et portance) sur une pierre dépassent les forces résistantes (poids immergé et imbrication), la pierre est délogée. Une fois qu’une seule pierre est enlevée, les pierres adjacentes perdent le support d’imbrication et l’érosion progresse vers le haut (revêtement de berge) ou vers l’extérieur (tapis de lit).

L’érosion des particules est accélérée par :

• Un D50 sous-dimensionné par rapport à la vitesse de conception
• Une pierre arrondie (mauvaise imbrication, matériau de carrière brut)
• Une épaisseur de couche insuffisante (moins de 2 × D50)
• L’absence de filtre — lorsque le filtre est manquant ou défaillant, l’enrochement s’enfonce dans le sol sous-jacent, créant des dépressions de surface qui concentrent l’écoulement

Glissement translationnel

Un glissement translationnel se produit lorsqu’un grand bloc d’enrochement glisse le long d’un plan — généralement l’interface entre l’enrochement et le filtre, ou entre le filtre et le sol naturel. Ce mode de défaillance est provoqué par une pression d’eau souterraine excessive dans le remblai ou par des forces de suintement qui réduisent la contrainte effective à l’interface de glissement.

Les glissements translationnels sont courants dans :

• Les remblais élevés avec des pentes latérales raides (plus raides que 1V:2H)
• Les conditions de vidange rapide où le niveau d’eau baisse plus vite que le remblai ne peut se drainer
• Les sols fins saturés où les pressions interstitielles se dissipent lentement

La signature visuelle est une dalle d’enrochement relativement intacte qui a glissé vers le bas de la pente, souvent avec des fissures de traction en haut et un renflement au pied.

Affaissement modifié

L’affaissement modifié est une défaillance rotationnelle/translationnelle combinée qui débute généralement au pied du revêtement. L’érosion des particules au pied réduit le support latéral pour l’enrochement supérieur, permettant à un bloc de la couche d’armure de pivoter vers le bas et l’extérieur. C’est le mode de défaillance le plus fréquemment observé dans l’enrochement de pile, où la zone de haute turbulence au nez de la pile érode le bord d’attaque du tapis d’enrochement.

L’effondrement du pont de Schoharie Creek (New York, 1987) est le cas le mieux documenté de défaillance d’enrochement par affaissement modifié menant à l’effondrement d’un pont. Le tapis d’enrochement à la pile 2 du pont I-90 sur Schoharie Creek a été progressivement érodé au cours de plusieurs crues. Des photographies aériennes de 1956 montrent un enrochement intact ; des photographies de 1977 montrent un déplacement significatif. En avril 1987, l’enrochement avait cédé, l’affouillement avait enlevé le support de la fondation de la pile et le pont s’est effondré, tuant 10 personnes. L’enquête médico-légale a confirmé que la taille inadéquate de l’enrochement, l’absence de filtre approprié et l’étendue insuffisante du tapis étaient des facteurs contributifs.

Affaissement vrai (défaillance rotationnelle)

L’affaissement vrai est une défaillance rotationnelle profonde de toute la pente, y compris l’enrochement, le filtre et le sol de fondation sous-jacent. Il se produit lorsque la résistance du sol in-situ est dépassée, généralement en raison de :

• L’affouillement profond au pied de la pente supprimant le soutènement passif
• La dégradation progressive du lit de la rivière abaissant l’élévation générale du lit
• La saturation des sols cohésifs réduisant leur résistance au cisaillement

L’affaissement vrai se caractérise par une surface de rupture courbe, une cicatrice au sommet de la pente et un renflement au pied. Ce mode de défaillance est moins courant que l’érosion des particules ou l’affaissement modifié, mais il est le plus catastrophique car il représente une perte complète de la stabilité de la pente.

Systèmes alternatifs de protection contre l’affouillement

Lorsque l’enrochement seul est insuffisant en raison de contraintes d’espace, de vitesses élevées, de disponibilité limitée de pierres ou de restrictions environnementales, plusieurs contre-mesures alternatives sont disponibles dans le cadre du HEC-23.

Systèmes de blocs de béton articulés (ACB)

Les systèmes de blocs de béton articulés (Directive de conception 8 du HEC-23) sont constitués de blocs de béton préfabriqués interconnectés par des câbles ou des systèmes d’ancrage géotextile. Les ACB sont posés comme un matelas continu sur un filtre géotextile. Ils fournissent la même fonction d’armure que l’enrochement mais avec une épaisseur uniforme et une surface lisse qui réduit la rugosité hydraulique.

Les ACB sont spécifiés lorsque :

• L’épaisseur d’enrochement disponible ne peut pas être accommodée (par exemple, sous les ponts à faible dégagement)
• Une résistance uniforme à l’affouillement est requise sur de grandes surfaces
• Des considérations esthétiques favorisent un motif régulier
• La vitesse dépasse 20 ft/s (6 m/s) là où les pierres d’enrochement individuelles seraient instables

Les blocs ont généralement une épaisseur de 4 à 8 pouces avec des dimensions en plan de 2×2 ft à 4×4 ft. Les connexions par câble permettent au matelas de s’adapter aux dépressions d’affouillement mineures sans perdre son intégrité structurelle — un avantage clé par rapport aux dalles en béton rigides.

Matelas gabion

Les matelas gabion (Directive de conception 10) sont des paniers en treillis métallique remplis de pierres, généralement de 6 à 12 pouces d’épaisseur. Ils sont posés sur des pentes préparées et interconnectés pour former une couche d’armure continue et flexible. Le treillis métallique empêche le déplacement des pierres individuelles, rendant les gabions efficaces là où l’enrochement souffrirait d’érosion des particules.

Avantages du matelas gabion :

• Peut résister à des vitesses plus élevées que l’enrochement libre de taille de pierre équivalente
• Peut être posé sur des pentes plus raides — jusqu’à 1V:1,5H avec un ancrage de pied approprié
• Protection immédiate sans nécessiter le développement de l’imbrication des pierres
• Facilement inspecté — les dommages au treillis métallique sont visibles et quantifiables

Le principal inconvénient est la corrosion du treillis métallique dans les environnements agressifs. Un treillis galvanisé revêtu de PVC lourd ou un treillis en acier inoxydable est recommandé pour une durée de vie de conception dépassant 25 ans.

Sacs de coulis et de ciment

Les sacs de coulis (Directive de conception 13) sont des sacs géotextiles remplis de coulis structurel, posés et empilés pour former une couche d’armure protectrice. Ils sont utilisés principalement pour :

• Les réparations d’urgence d’affouillement où une installation rapide est requise
• La pose sous-marine où l’enrochement se séparerait
• Les espaces confinés où l’enrochement ne peut pas être correctement nivelé
• La protection du pied aux culées de pont et aux ouvrages de guidage

Les sacs ont généralement un volume de 1 à 3 pieds cubes, remplis d’un mélange de coulis de 3 000-4 000 psi. Ils sont posés en quinconce (comme de la maçonnerie) pour assurer l’imbrication. Plusieurs couches peuvent être installées si nécessaire.

Enrochement partiellement injecté

L’enrochement partiellement injecté (Directive de conception 12) est constitué de pierres d’enrochement conventionnelles avec du coulis injecté dans les vides pour remplir environ 40 à 60 % de l’espace vide. Le coulis lie les pierres individuelles ensemble, créant une couche d’armure semi-rigide qui combine la flexibilité de l’enrochement avec la rétention des particules d’un système injecté.

Avantages clés :

• Les pierres individuelles ne peuvent pas être déplacées par les forces hydrauliques
• L’espace vide reste (40-60 %) pour empêcher l’accumulation de pression hydrostatique
• Plus flexible que l’enrochement entièrement injecté — s’adapte au tassement sans fissuration
• Applicable pour la protection de pile à haute vélocité où les exigences de D50 pour l’enrochement libre sont irréalisables

Le coulis est généralement un mélange à faible affaissement (2-4 pouces), à haute résistance (minimum 3 000 psi) avec une taille d’agrégat maximale de 3/8 pouce. La pose nécessite que l’enrochement soit propre et saturé avant l’injection.

Unités d’armure en béton

Les unités d’armure en béton (Directive de conception 19) sont des formes en béton préfabriquées conçues pour s’imbriquer mécaniquement avec les unités adjacentes. Deux types courants sont les Toskanes et les A-Jacks® (également appelés dolos ou tétrapodes dans les applications côtières). Ces unités sont utilisées pour la protection contre l’affouillement des piles lorsque :

• Le D50 de l’enrochement dépasserait 48 pouces (manutention et pose irréalisables)
• Une imbrication maximale est requise
• La pierre locale de qualité adéquate n’est pas disponible

Les unités sont posées en une seule couche sur un lit de filtre préparé, s’étendant généralement de 2 à 3 largeurs de pile autour de la pile. Les essais en laboratoire (HEC-23 Chapitre 5.7) montrent que les unités d’armure en béton peuvent résister à des vitesses dépassant 25 ft/s (7,6 m/s) avec un déplacement minimal.

Entretien et remplacement

L’entretien de l’enrochement est régi par le classement de l’état issu de l’inspection. Les seuils d’intervention suivants s’appliquent :

Les procédures typiques d’entretien de l’enrochement comprennent :

• Ajout de pierres (rechargement) — Ajout de pierres équivalentes au D50 pour restaurer l’épaisseur. L’épaisseur minimale de la couche ajoutée est de 1,5 × D50.
• Réparation du filtre — Excavation de l’enrochement déplacé, pose d’un nouveau géotextile (superposition minimale de 3 ft avec l’existant) et remplacement des pierres.
• Amélioration de la protection du pied — Installation d’un mur de pied enterré ou d’un tapis de lancement au pied de l’enrochement pour empêcher l’affouillement.
• Enlèvement de la végétation — Coupe de la végétation ligneuse à la base et application d’herbicide pour empêcher la repousse. Les systèmes racinaires sont laissés en place pour éviter de perturber le filtre.

Enrochement pour les ouvrages de drainage aéroportuaires

La Circulaire consultative FAA 150/5320-5D (Conception de drainage aéroportuaire) spécifie l’enrochement pour la protection contre l’érosion aux ouvrages de drainage aéroportuaires. L’application diffère de l’enrochement de pont à plusieurs égards :

• La taille des pierres est déterminée par la vitesse de décharge à la sortie du ponceau, allant généralement de D50 = 6 pouces pour les sorties à faible débit à D50 = 24 pouces pour les sorties de chenal principal à fort débit.
• La géométrie du tapis suit la norme FAA : un tapis trapézoïdal s’étendant de 4 à 6 diamètres de conduite en aval, avec une largeur égale à 3-4 diamètres de conduite à la sortie s’élargissant à 5-6 diamètres à l’extrémité terminale.
• Les exigences du filtre suivent les mêmes critères granulaires/géotextiles que l’enrochement FHWA.
• La pose doit être conforme aux normes d’obstruction de la FAA — la hauteur de l’enrochement à la sortie ne doit pas obstruer les zones de mouvement des aéronefs ni créer des risques de débris d’objets étrangers (FOD).

L’Annexe 14 de l’OACI, Volume I (Conception et exploitation des aérodromes) fait également référence à l’enrochement dans le contexte de la protection des chenaux de drainage. L’enrochement dans le drainage des aérodromes doit être conçu pour éviter de créer des risques d’attraction d’oiseaux — l’eau stagnante dans les vides de l’enrochement doit se drainer en 24 heures pour empêcher le rassemblement de la sauvagine.

Spécifications de qualité des pierres

La pierre d’enrochement doit répondre aux spécifications de qualité de matériau suivantes (basées sur les normes AASHTO M 289 et ASTM) :

Les pierres présentant des fissures visibles, des joints, des surfaces altérées ou des défauts sont rejetées. Le béton recyclé peut être utilisé comme enrochement à condition qu’il réponde aux mêmes critères de granulométrie, de densité spécifique et de durabilité, avec l’exigence supplémentaire que les armatures en acier soient enlevées et que le béton soit exempt de matériaux nuisibles.
