Essais de friction
Les essais de friction sont un processus essentiel de maintenance aéroportuaire qui mesure l'interaction entre les pneus d’avion et la surface du revêtement de ...
Les essais de friction des pistes mesurent les caractéristiques de frottement des surfaces de chaussée des pistes à l’aide d’équipements de mesure continue de la friction (CFME) à des vitesses et profondeurs d’eau spécifiées. L’OACI impose des relevés de friction réguliers pour les pistes ; les résultats sont rapportés sous forme de valeurs Mu. Couvre les types de CFME, les procédures d’essai, les catégories de friction OACI, la relation avec l’état de surface de la piste et la complémentarité avec l’inspection visuelle pour l’évaluation de la texture.

Les essais de friction des pistes sont le processus systématique de mesure du coefficient de frottement — désigné par la lettre grecque Mu (μ) — entre un pneu d’essai standard et la surface de la chaussée de la piste dans des conditions humides contrôlées. Les essais sont effectués à l’aide d’Équipements de Mesure Continue de la Friction (CFME), qui sont des dispositifs spécialisés produisant un enregistrement continu des valeurs de friction sur toute la longueur et la largeur de la chaussée de la piste. Les résultats sont exprimés sous forme de valeurs de coefficient de frottement sans dimension sur une échelle de 0,00 à 1,00, où les valeurs plus élevées indiquent une plus grande résistance au dérapage.
L’objectif fondamental des essais de friction des pistes est l’assurance de la sécurité. Les performances de freinage des aéronefs et le contrôle directionnel lors de l’atterrissage et du décollage interrompu dépendent directement des caractéristiques de frottement de la surface de la chaussée de la piste. Lorsqu’une piste est mouillée, la présence d’eau entre le pneu et la chaussée crée un potentiel d’aquaplanage — une condition où le pneu roule sur un film d’eau plutôt que d’être en contact direct avec la surface de la chaussée. Le coefficient de frottement peut chuter de 50 % ou plus sur une chaussée mouillée par rapport à une chaussée sèche, et le risque augmente considérablement avec la profondeur d’eau, la réduction de la texture et les vitesses d’aéronef plus élevées.
L’Annexe 14 de l’OACI — Aérodromes, Volume I, Chapitre 10, établit des exigences obligatoires pour la mesure et le maintien des caractéristiques de frottement des pistes. La Section 10.2.3 stipule que la surface d’une piste revêtue doit être maintenue dans un état offrant de bonnes caractéristiques de frottement de surface et une faible résistance au roulement pour les aéronefs. Pour s’y conformer, les exploitants d’aérodromes doivent effectuer des mesures de friction périodiques à l’aide de CFME approuvés, conserver les relevés de ces mesures et prendre des mesures de maintenance corrective lorsque les niveaux de friction tombent en dessous des seuils établis.
L’Organisation de l’Aviation Civile Internationale étudie les problèmes de friction des pistes depuis les années 1950, avec des groupes d’étude dédiés créés en 1965 (Neige, Neige Fondante, Glace et Eau sur les Aérodromes), 1974 (Action de Freinage) et 1979 (Conditions de Surface des Pistes). En 2008, le Groupe de Travail de l’OACI sur la Friction a été officiellement convoqué pour développer des SARP et des documents d’orientation actualisés sur l’évaluation, la mesure et le rapport des conditions de surface des pistes, aboutissant à la Circulaire 329 de l’OACI (Cir 329 AN/191) — Évaluation, Mesure et Rapport des Conditions de Surface des Pistes, qui fournit le traitement le plus complet des questions de friction dans l’aviation.
Les essais de friction des pistes remplissent plusieurs fonctions distinctes au sein d’un programme d’entretien aéroportuaire. Premièrement, ils fournissent des données d’analyse de tendance dans le temps pour détecter la détérioration progressive de la friction due au polissage des agrégats, à l’accumulation de gomme, à l’usure de surface et au vieillissement environnemental. Deuxièmement, ils identifient les déficits de friction localisés tels que ceux causés par les dépôts de gomme dans les zones de toucher des roues ou la contamination par déversement de carburant/huile. Troisièmement, ils valident l’efficacité des actions de maintenance corrective telles que le dégommage, la retexturation, le rainurage ou le resurfaçage. Quatrièmement, ils soutiennent la vérification de conformité aux exigences de l’autorité nationale de l’aviation concernant les niveaux de friction.
Une distinction importante doit être comprise : les essais de friction des pistes ne sont pas une mesure directe des performances de freinage des aéronefs. L’OACI a constamment déterminé qu’aucune corrélation fiable et cohérente n’existe entre les valeurs Mu du CFME et les distances d’arrêt réelles des aéronefs sur pistes mouillées. Le dispositif de mesure de friction fournit une réponse système qui dépend du pneu spécifique du dispositif, du rapport de glissement, de la profondeur d’eau, de la vitesse et du principe de mesure — dont aucun ne reproduit la dynamique complexe d’un atterrissage d’aéronef avec plusieurs roues, systèmes de freinage anti-blocage et charges variables sur les pneus. Par conséquent, les mesures de friction du CFME sont utilisées à des fins de gestion de maintenance — détection de la détérioration, planification du travail correctif et vérification de la restauration — et non pour la diffusion opérationnelle sous forme de rapports d’action de freinage.

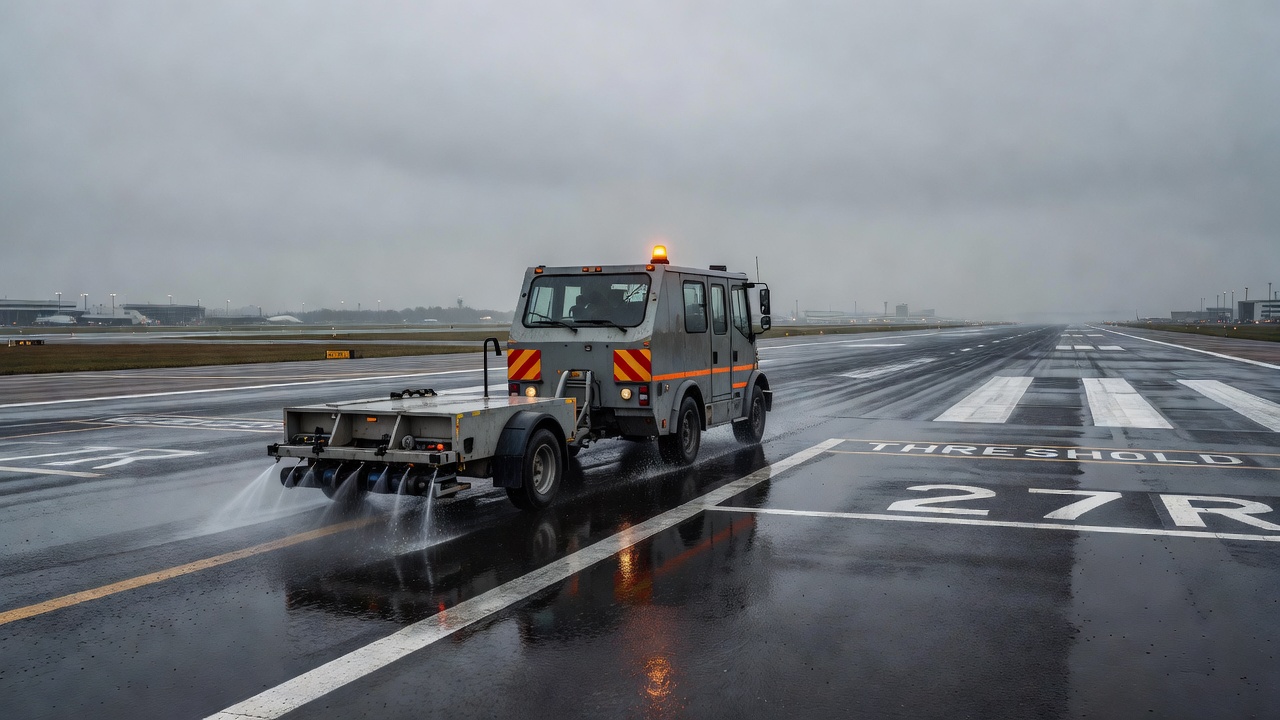

L’OACI reconnaît cinq types principaux d’Équipements de Mesure Continue de la Friction à des fins de conformité réglementaire, chacun fonctionnant sur des principes de mesure différents. Tous les CFME doivent être conformes aux spécifications techniques de base décrites dans le Doc 9137 de l’OACI — Manuel des Services d’Aéroport, Partie 2, Chapitre 5, et Appendice 1.
Quel que soit le type de dispositif spécifique, l’OACI exige que tous les CFME répondent aux spécifications techniques minimales suivantes :
| Paramètre | Spécification |
|---|---|
| Plage du coefficient de friction | 0 à au moins 1,0 |
| Niveau de confiance | 95,5 % dans ±6 μ (deux écarts-types) |
| Plage de vitesse | 40 à au moins 130 km/h |
| Capacité de profondeur d’eau | Auto-mouillage à au moins 1 mm de profondeur contrôlée |
| Incréments de moyennage | Premiers 100 m, chaque incrément de 150 m, chaque segment d’un tiers |
| Type d’enregistrement | Trace graphique continue permanente avec horodatage |
| Pneu pour dispositifs à force latérale (lacet) | Bande de roulement lisse, 4.00-8 (16x4.0, 6 plis RL2), pression de gonflage 70 kPa |
| Pneu pour dispositifs à glissement fixe | Bande de roulement lisse, 4.00-8 (16x4.0, 6 plis RL2), pression de gonflage 120-210 kPa |
| Pneu GripTester | Bande de roulement lisse, 10x4.5-5, pression de gonflage 140 kPa |
Le Mu-Meter est un dispositif de mesure de friction à force latérale (lacet) développé par le Laboratoire de Recherche des Transports du Royaume-Uni. Il fonctionne selon un principe fondamentalement différent des dispositifs à glissement de freinage. Le Mu-Meter est une remorque à trois roues avec deux roues de mesure montées sur des fusées d’essieu inclinées vers l’extérieur par rapport à la direction de déplacement à 7,5 degrés (l’angle de lacet). Lorsque la remorque est tractée le long de la piste, ces roues inclinées génèrent une force latérale proportionnelle à la friction entre le pneu et la surface de la chaussée.
Le principe de mesure par force latérale simule les forces de virage subies par les pneus d’aéronefs lors des manœuvres de contrôle directionnel sur pistes mouillées. Les roues de mesure utilisent des pneus à bande de roulement lisse gonflés à 70 kPa — significativement moins que les dispositifs à glissement de freinage. Le Mu-Meter rapporte les valeurs de friction comme des valeurs Mu proportionnelles au rapport de la force latérale mesurée à la charge verticale sur la roue.
Le Mu-Meter est tracté à des vitesses allant jusqu’à 130 km/h par un véhicule approprié équipé d’un système d’auto-mouillage qui délivre un film d’eau uniforme de 1 mm devant les deux roues de mesure. L’unité standard fournit une sortie de données continue avec moyennage pour chaque segment de 150 mètres de la piste. La configuration du Mu-Meter comprend une option de clavier qui permet à l’opérateur d’enregistrer des observations, commandes et notes pendant le relevé de friction.
Le Skiddometer BV11, fabriqué par Moventor (Finlande), est un dispositif de mesure de friction de freinage à glissement fixe avec plus de 50 ans d’historique opérationnel. Lancé pour la première fois en 1968, le Skiddometer est devenu l’un des types de CFME les plus utilisés dans le monde et est reconnu à la fois par l’OACI et la FAA. C’est le dispositif par rapport auquel les nouveaux types de CFME sont généralement testés par comparaison à des fins de certification.
Le Skiddometer BV11 fonctionne comme une remorque à deux roues tractée derrière tout véhicule approprié. Le principe de mesure utilise un rapport de glissement de 17 % — la roue de mesure est freinée pour tourner 17 % plus lentement que la vitesse de roulement libre, tandis que la force de friction réelle à l’interface pneu-chaussée est mesurée en continu. La valeur de friction est calculée comme le rapport de la force de friction longitudinale à la charge verticale sur la roue.
Le Skiddometer utilise un pneu à bande de roulement lisse de taille 4.00-8 (16x4.0, 6 plis RL2) gonflé à 120 kPa. Le dispositif est capable de vitesses d’essai de 40 à 130 km/h. Il dispose d’un système d’auto-mouillage qui peut maintenir une profondeur d’eau constante de 1 mm devant le pneu de mesure. Le système d’auto-mouillage est disponible en deux configurations : Water OnBoard (pompe montée sur la remorque Skiddometer, réservoir d’eau dans le véhicule tracteur) et WMS Water Measurement System (remorque à eau séparée fournissant jusqu’à 15 km d’essai continu par remplissage).
Le Skiddometer BV11 présente une conception unique avec des roues de mesure et de référence montées en ligne plutôt que côte à côte. La puissance de rotation de la roue de référence est redirigée mécaniquement vers la roue de mesure, offrant une traînée réduite et une stabilité améliorée. Le système comprend un ajustement automatique du zéro et une vérification de calibrage en un bouton. Le boîtier électronique fournit des outils d’analyse basés sur le cloud pour le suivi des tendances.
Le GripTester (fabriqué par Findlay Irvine/Argon-X) est un dispositif de mesure de friction à glissement fixe fonctionnant à un rapport de glissement entre 15 % et 17 %. Il diffère des autres types de CFME par plusieurs spécifications clés. Le GripTester utilise un pneu lisse plus petit de taille 10x4,5-5 gonflé à 140 kPa, ce qui le rend unique parmi les types de CFME reconnus.
Le GripTester est une unité de remorque compacte qui peut être tractée par un véhicule aéroportuaire standard. Le pneu de mesure est freiné au rapport de glissement fixe tandis que la force de friction est mesurée en continu. Le dispositif comprend un système d’auto-mouillage intégré qui délivre un film d’eau contrôlé devant le pneu d’essai. Les vitesses d’essai vont de 40 à 130 km/h.
Le GripTester est largement utilisé dans les applications aéroportuaires et routières. Sa taille compacte et son poids réduit le rendent particulièrement adapté aux aéroports où la manutention et le stockage des équipements sont limités. Le GripTester fournit des données de friction continues enregistrées à des intervalles qui peuvent être configurés pour 150 m ou d’autres longueurs de segment.
Le Runway Friction Tester (RFT) est un dispositif de mesure de friction à cinquième roue monté directement sur un véhicule plutôt que configuré comme une remorque tractée. La roue de mesure est déployée depuis le véhicule et utilise un principe de freinage à glissement fixe. Le RFT utilise un pneu à bande de roulement lisse de taille 4.00-8 gonflé à 120 kPa.
Le Surface Friction Tester (SFT) est fonctionnellement similaire au RFT, employant également une configuration à cinquième roue avec freinage à glissement fixe et les mêmes spécifications de pneu (4.00-8, 120 kPa). Les deux dispositifs peuvent être intégrés dans un véhicule d’essai de friction dédié ou installés comme système amovible.
Le RFT et le SFT fournissent tous deux les paramètres de sortie standard : trace de friction continue, moyennes de segments de 150 m et moyennes de segments d’un tiers. Ils sont équipés de systèmes d’auto-mouillage calibrés pour une profondeur d’eau de 1 mm à toutes les vitesses d’essai. Un système de clavier en option permet à l’opérateur d’annoter l’enregistrement de friction avec des observations et notes pendant le relevé.
Étant donné que différents types de CFME utilisent des principes de mesure, tailles de pneus, pressions de pneus et rapports de glissement différents, les valeurs Mu brutes produites par chaque dispositif ne sont pas directement comparables. Une valeur Mu de 0,50 mesurée par un Mu-Meter n’est pas équivalente à 0,50 mesurée par un GripTester ou un Skiddometer. L’OACI, la FAA et d’autres autorités ont développé des tables de corrélation et des équations de conversion qui permettent de comparer les valeurs de friction de différents types de CFME sur une base commune.
| Type CFME | Principe de Mesure | Pression du Pneu | Taille du Pneu | MFL Typique (65 km/h) |
|---|---|---|---|---|
| Mu-Meter | Force latérale (lacet 7,5°) | 70 kPa | 4.00-8 | 0,38 |
| Skiddometer BV11 | Glissement fixe (17 %) | 120 kPa | 4.00-8 | 0,42 |
| GripTester | Glissement fixe (15-17 %) | 140 kPa | 10x4,5-5 | 0,40 |
| Runway Friction Tester | Glissement fixe | 120 kPa | 4.00-8 | 0,42 |
| Surface Friction Tester | Glissement fixe | 120 kPa | 4.00-8 | 0,42 |
L’exploitant d’aérodrome doit s’assurer que les mesures de friction sont obtenues de manière cohérente en utilisant le même CFME calibré selon les mêmes spécifications, ou que des procédures de corrélation appropriées sont appliquées lors du changement entre différents types de CFME.

Les essais de friction des pistes doivent être effectués selon des procédures standardisées qui garantissent la répétabilité, la reproductibilité et la comparabilité des résultats dans le temps. Le Doc 9137 de l’OACI Partie 2 fournit des exigences procédurales détaillées.
Avant chaque relevé de friction, le CFME doit être vérifié pour son bon fonctionnement et son calibrage. L’équipement doit avoir été entretenu et maintenu selon les exigences du fabricant et être en parfait état de fonctionnement. Le système de mesure de friction et tous ses composants doivent avoir été calibrés selon les tolérances spécifiées par le fabricant. Pour les systèmes d’auto-mouillage, le débit d’eau doit être vérifié pour produire la profondeur d’eau correcte de 1 mm de manière constante et uniforme sur toute la plage de vitesse.
Une procédure recommandée consiste à vérifier le CFME sur une bande d’essai de chaussée définie non utilisée pour les opérations aériennes avant et après chaque relevé de friction. La comparaison des lectures de la bande d’essai avec les résultats précédents fournit une vérification immédiate de la performance constante du CFME. Tout écart significatif par rapport aux valeurs de base établies devrait déclencher un recalibrage et une investigation.
Le système de distribution d’eau doit être testé et calibré. La pompe à eau doit fournir un débit suffisant pour maintenir la profondeur d’eau de 1 mm spécifiée à la vitesse d’essai maximale. Le débit requis dépend de la largeur d’essai (largeur mouillée devant le pneu de mesure) et de la vitesse du véhicule. Pour une largeur mouillée typique de 25 mm à 95 km/h, le débit requis est d’environ 0,66 litre par minute par millimètre de largeur. Le système de buses doit distribuer l’eau uniformément sur toute la largeur de l’empreinte du pneu d’essai.
Les essais de friction sont effectués à des vitesses spécifiées qui reflètent les vitesses opérationnelles des aéronefs utilisant la piste. L’OACI exige des essais à des vitesses de 40 à 130 km/h. La vitesse d’essai standard à des fins de planification de maintenance est de 95 km/h (environ 51 nœuds) pour les pistes desservant des aéronefs à réaction. Des essais à 65 km/h (environ 35 nœuds) peuvent également être effectués pour la corrélation avec des données historiques ou pour les pistes desservant principalement du trafic turbopropulseur.
La vitesse d’essai affecte directement la valeur de friction mesurée. Pour la plupart des types de CFME, les valeurs de friction diminuent avec l’augmentation de la vitesse sur chaussée mouillée — un phénomène connu sous le nom de gradient de vitesse. Une surface qui produit une valeur Mu de 0,60 à 65 km/h peut ne produire que 0,40 à 130 km/h. Cette dépendance à la vitesse est une considération critique lors de l’évaluation des données de friction à des fins de sécurité. Les aéronefs touchent le sol à des vitesses significativement plus élevées que 95 km/h — les gros aéronefs de transport peuvent toucher le sol à 120-160 nœuds (222-296 km/h) — ce qui signifie que la friction aux vitesses opérationnelles est inférieure à la friction mesurée aux vitesses d’essai standard.
Le gradient de vitesse est plus prononcé sur les surfaces avec une macrotexture inadéquate, car l’eau ne peut pas s’écouler sous l’empreinte du pneu assez rapidement à des vitesses plus élevées. La relation entre la texture, la vitesse et la friction est la raison fondamentale pour laquelle des exigences de macrotexture existent parallèlement aux exigences de friction.
Tous les essais de friction à des fins de maintenance sont effectués avec une profondeur d’eau contrôlée de 1 mm appliquée immédiatement devant le pneu de mesure de friction. Cela simule les conditions de piste mouillée et produit les valeurs de friction les plus significatives pour déterminer si des actions de maintenance corrective sont nécessaires.
La profondeur d’eau de 1 mm est maintenue par un contrôle précis du débit d’eau en fonction de la vitesse du véhicule. Le système de contrôle électronique du CFME ajuste automatiquement le débit de la pompe pour maintenir la profondeur d’eau cible indépendamment de l’accélération, de la décélération ou du fonctionnement à vitesse constante. Le système d’auto-mouillage puise généralement l’eau d’un réservoir de 1 000 litres ou plus, fournissant environ 15 km d’essai ininterrompu à une profondeur de 1 mm.
Les essais peuvent également être effectués sur des pistes naturellement mouillées pendant ou immédiatement après une pluie lorsque les conditions d’eau stagnante répondent à l’exigence de profondeur de 1 mm. Cependant, le mouillage naturel introduit une variabilité de la profondeur d’eau due aux variations d’intensité des précipitations, aux schémas de drainage et aux effets du vent. L’auto-mouillage est fortement préféré pour des résultats cohérents et reproductibles.
Les essais de friction doivent couvrir toute la longueur opérationnelle de la piste dans des voies définies. L’OACI exige que les mesures de friction soient prises le long de trois lignes longitudinales sur la piste : le centre de la piste (axe central), la voie de roue gauche (environ 3 mètres de l’axe) et la voie de roue droite (environ 3 mètres de l’axe du côté opposé). Pour les pistes où les aéronefs opèrent typiquement dans une direction spécifique, les voies de roue doivent correspondre aux trajectoires du train d’atterrissage principal des types d’aéronefs prédominants.
Chaque voie doit être testée dans les deux directions pour identifier toute variation directionnelle des caractéristiques de friction. Les valeurs de friction pour chaque segment de 150 mètres de chaque voie sont rapportées séparément. Les moyennes de segments d’un tiers (zone de toucher des roues, section médiane et section de roulement/voie de sortie pour chaque extrémité de piste) sont également calculées et rapportées.
Le véhicule d’essai de friction doit se coordonner avec le Contrôle du Trafic Aérien pour planifier le relevé pendant les périodes d’impact minimal sur le trafic. L’opérateur du CFME doit maintenir une communication radio bidirectionnelle avec l’ATC à tout moment et être prêt à évacuer immédiatement la piste si nécessaire.
Chaque essai de friction produit un enregistrement permanent qui comprend : la trace graphique continue des valeurs de friction sur la longueur de la piste, la valeur de friction moyenne pour les premiers 100 mètres de chaque voie, les valeurs moyennes pour chaque segment de 150 mètres, les valeurs moyennes pour chaque segment d’un tiers, la date et l’heure de l’essai, le type et la configuration du CFME utilisés, la vitesse d’essai, la profondeur d’eau, la pression des pneus, la température ambiante, la température de la chaussée et toutes les observations ou annotations faites par l’opérateur pendant le relevé. Ces enregistrements doivent être conservés pour la durée spécifiée par l’autorité nationale de l’aviation, typiquement un minimum de cinq ans.

L’OACI définit trois seuils distincts de niveaux de friction qui établissent le cadre de gestion de la friction des pistes au sein d’un programme d’entretien des chaussées. Ces seuils sont le Niveau Objectif de Conception (DOL), le Niveau de Planification d’Entretien (MPL) et le Niveau de Friction Minimum (MFL).
Le Niveau Objectif de Conception est la valeur de friction à atteindre ou dépasser sur une chaussée de piste neuve ou refaite avant sa mise en service. Le DOL représente l’objectif de performance de friction pour les surfaces nouvellement construites et fournit la base de référence initiale à partir de laquelle la détérioration de la friction sera mesurée dans le temps. Les nouvelles chaussées doivent démontrer des valeurs de friction au niveau ou au-dessus du DOL par des essais de réception avant que la piste ne soit libérée pour une utilisation opérationnelle.
Les valeurs DOL pour différents types de CFME varient. Un DOL typique pour le Mu-Meter à 65 km/h est de 0,52, tandis que pour le Skiddometer à 95 km/h, le DOL est d’environ 0,60. Le DOL spécifique pour un aéroport donné doit être établi par l’autorité nationale de l’aviation en fonction du type de CFME, de la vitesse d’essai et des conditions locales.
Le Niveau de Planification d’Entretien est la valeur de friction en dessous de laquelle l’exploitant d’aérodrome devrait initier la planification d’une action de maintenance corrective. Lorsque les mesures de friction montrent des valeurs constamment au niveau ou en dessous du MPL, l’exploitant devrait commencer à planifier le dégommage, la retexturation ou d’autres travaux de restauration. L’objectif de fixer le MPL au-dessus du MFL est de permettre un temps suffisant pour la planification et l’exécution de la maintenance avant que la friction ne se détériore jusqu’au niveau minimum acceptable.
Le MPL fournit une marge de sécurité entre le seuil de planification et le niveau minimum acceptable. Une fois que la friction atteint le MPL, l’exploitant devrait avoir un plan de maintenance en place et des ressources allouées pour restaurer la friction avant que le MFL ne soit atteint. Le MPL typique pour le Mu-Meter à 65 km/h est de 0,44, comparé au MFL de 0,38.
Le Niveau de Friction Minimum est la valeur de friction en dessous de laquelle une action de maintenance corrective doit être prise et en dessous de laquelle la piste peut être considérée comme potentiellement glissante lorsqu’elle est mouillée. Si les mesures de friction à un point quelconque de la piste tombent en dessous du MFL, l’exploitant d’aérodrome doit prendre une action corrective immédiate et notifier les services d’information aéronautique via NOTAM que la piste peut être glissante lorsqu’elle est mouillée.
Le MFL représente la friction minimum acceptable pour des opérations aériennes sûres dans des conditions humides. Une piste avec une friction inférieure au MFL sur une partie significative de sa surface devrait être envisagée pour des restrictions opérationnelles ou une fermeture jusqu’à ce qu’une action corrective puisse restaurer la friction à des niveaux acceptables.
En plus des trois seuils quantitatifs, l’OACI utilisait historiquement cinq catégories de friction qualitatives à des fins de rapport. Bien que celles-ci soient progressivement supprimées au profit du Format de Rapport Global (GRF) et du système RCAM, elles restent pertinentes pour la gestion de la maintenance :
| Catégorie de Friction | Description | Relation avec le Seuil |
|---|---|---|
| Bonne | Au-dessus du MPL | Les valeurs de friction sont acceptables, aucune action immédiate requise |
| Moyenne/Bonne | Au niveau ou près du MPL | La tendance doit être surveillée |
| Moyenne | Entre le MPL et le MFL | La planification de la maintenance doit être initiée |
| Moyenne/Mauvaise | Au niveau ou près du MFL | Une action corrective doit être planifiée d’urgence |
| Mauvaise | En dessous du MFL | Une action corrective immédiate requise |
Le système plus récent basé sur le RCAM dans le cadre du Format de Rapport Global de l’OACI utilise des Codes d’État de Piste (RWYCC) de 0 à 6 au lieu de ces catégories basées sur la friction. Cependant, à des fins de gestion de maintenance — qui est l’application principale des essais de friction CFME — le système à trois seuils (DOL, MPL, MFL) reste largement utilisé.
L’Annexe 14 de l’OACI, Volume I, Chapitre 10, Section 10.2 — Chaussées, établit le cadre réglementaire pour la mesure de la friction des pistes. Les exigences s’appliquent à toutes les pistes à surface dure desservant des aéronefs à turboréacteurs, avec une application recommandée aux pistes desservant des aéronefs à turbopropulseurs lourds (masse maximale certifiée au décollage de 15 000 kg ou plus).
La fréquence des essais de friction est déterminée par le volume annuel de mouvements d’aéronefs sur la piste. L’OACI fournit des fréquences minimales recommandées :
| Mouvements Moyens de Turboréacteurs par Jour | Fréquence Minimale d’Essais de Friction | Fréquence de Dégommage |
|---|---|---|
| Moins de 15 | Annuellement | Tous les 2 ans |
| 16 à 30 | Tous les 6 mois | Annuellement |
| 31 à 90 | Tous les 3 mois | Tous les 6 mois |
| 91 à 150 | Mensuellement | Tous les 4 mois |
| 151 à 210 | Toutes les 2 semaines | Tous les 3 mois |
| Plus de 210 | Hebdomadairement | Tous les 2 mois |
Pour les opérations de turbopropulseurs avec MCTOW de 15 000 kg ou plus : moins de 15 opérations par jour — essais tous les 5 ans ; 16 à 30 opérations par jour — essais tous les 3 ans ; 31 à 90 opérations par jour — essais annuellement. Pour les pistes desservant des turbopropulseurs en dessous de ce poids, des essais au moins une fois tous les 3 ans sont recommandés.
L’exploitant d’aérodrome peut ajuster la fréquence des essais en fonction des données historiques de tendance. Si la détérioration de la friction se produit plus rapidement que prévu, la fréquence doit être augmentée. Si les niveaux de friction restent stables et bien au-dessus du MPL, l’exploitant peut envisager d’allonger l’intervalle à condition qu’une justification adéquate soit documentée.
Des essais de friction doivent être effectués après toute activité de maintenance significative sur la surface de la piste, même si l’activité n’était pas destinée à affecter les caractéristiques de friction. Cela comprend le dégommage, le rainurage, la retexturation, le scellement de fissures, le rapiéçage d’enrobé, la couche de roulement, l’enduisage superficiel et la remédiation de déversements chimiques. Les essais doivent être effectués avant que la piste ne soit remise en service dans la mesure du possible, ou dès que possible après.
Si les essais de friction post-maintenance révèlent des valeurs inférieures aux niveaux acceptables, des essais supplémentaires doivent être effectués dans le temps pour déterminer si les valeurs de friction s’améliorent (car les nouvelles surfaces nécessitent parfois une période de rodage), restent stables ou nécessitent des travaux correctifs supplémentaires.
Lorsque les pilotes signalent une mauvaise action de freinage sur une piste sèche ou humide (non contaminée), des essais de friction doivent être effectués pour vérifier l’état. Les rapports pilotes d’action de freinage — classés comme BONNE, BONNE-À-MOYENNE, MOYENNE, MOYENNE-À-MAUVAISE, MAUVAISE ou NULLE — fournissent une indication opérationnelle des performances de freinage qui peut identifier des déficiences de friction de surface non apparentes à l’inspection visuelle. Des rapports persistants de mauvaise action de freinage justifient des essais de friction immédiats même si la piste semble visuellement acceptable.
Les surfaces de pistes neuves et les surfaces réhabilitées (couches de roulement, rainurage, application de PFC) doivent subir des essais de friction de réception avant d’être ouvertes à l’utilisation opérationnelle. La surface doit atteindre ou dépasser le Niveau Objectif de Conception (DOL) par des essais effectués dans des conditions humides contrôlées à la vitesse appropriée. Les essais doivent être effectués sur une surface propre (exempte de composés de cure, poussière ou débris de construction) après toute période de cure requise.
Pour les pistes rainurées, les essais de friction de réception vérifient que la géométrie des rainures (profondeur, largeur, espacement) et la friction de surface entre les rainures répondent aux exigences des spécifications. Pour les surfaces en Couche de Roulement Drainante (PFC), les essais vérifient que les valeurs de friction répondent au DOL et que les caractéristiques de perméabilité sont adéquates pour le drainage de l’eau à travers la structure de la chaussée.
La Matrice d’Évaluation de l’État de la Piste (RCAM) est un outil de classification standardisé développé par l’OACI dans le cadre du Format de Rapport Global (GRF) qui a pris effet internationalement en novembre 2021. La RCAM établit une relation directe entre les conditions de surface observées de la piste — y compris le type et la profondeur de contaminant — et les performances de freinage attendues d’un aéronef.
La RCAM attribue un Code d’État de Piste (RWYCC) de 0 à 6 à chaque segment de la piste en fonction de l’évaluation de l’état de surface :
| RWYCC | Description de la Surface de la Piste | Action de Freinage Attendue |
|---|---|---|
| 6 | Sèche | N/A — décélération de freinage normale |
| 5 | Humide, Mouillée (jusqu’à 3 mm), Givre | Bonne |
| 4 | Neige Compactée à -15°C ou moins | Bonne à Moyenne |
| 3 | Mouillée Glissante (OACI), Neige sur Neige Compactée, Neige Sèche/Mouillée >3 mm, Neige Compactée plus chaude que -15°C | Moyenne |
| 2 | Eau >3 mm, Neige Fondante >3 mm | Moyenne à Mauvaise |
| 1 | Glace | Mauvaise |
| 0 | Glace Mouillée, Eau sur Neige Compactée, Neige sur Glace | Pire que Mauvaise / Nulle |
La RCAM s’applique aux conditions de piste contaminées et mouillées à des fins de rapport opérationnel. Elle ne remplace pas les essais de friction CFME, qui restent l’outil de gestion de maintenance sur les pistes sèches et mouillées. Cependant, pour la diffusion opérationnelle des informations sur l’état de la piste, la RCAM a remplacé la pratique de rapporter les valeurs Mu directement aux équipages de conduite.
L’OACI a déterminé qu’aucune corrélation cohérente n’existe entre les valeurs Mu du CFME et l’action de freinage des aéronefs sur les surfaces contaminées. La RCAM est conçue pour fournir aux équipages de conduite une meilleure indication des performances de freinage attendues basées sur le type de contaminant, la profondeur et la température plutôt que sur les valeurs de mesure de friction.
La friction des pistes est fondamentalement contrôlée par la texture de surface de la chaussée à deux échelles distinctes : la microtexture et la macrotexture. Les deux échelles doivent être adéquates pour que la piste offre des performances de friction acceptables dans des conditions humides.
La microtexture fait référence à la rugosité de surface submillimétrique des particules d’agrégats individuelles exposées à la surface de la chaussée. Cette texture à fine échelle est déterminée par la composition minéralogique des agrégats utilisés dans la couche de surface de la chaussée. La microtexture fournit l’adhésion au niveau moléculaire entre le caoutchouc du pneu et la surface de la chaussée — le mécanisme qui génère la friction sur les surfaces sèches et mouillées.
La microtexture est mesurée en laboratoire par le test de Valeur de Polissage des Pierres (PSV) (EN 1097-8, BS 812, ASTM D3319). Les agrégats avec un PSV plus élevé — typiquement ceux avec des composants minéraux durs et anguleux comme le quartz, le feldspath et autres minéraux silicatés — conservent leur microtexture plus longtemps sous l’action de polissage du trafic. Les agrégats calcaires, en revanche, ont un faible PSV et peuvent devenir polis et lisses en quelques mois d’exposition au trafic.
Lorsque les pneus d’aéronefs passent de manière répétée sur la même surface, les particules d’agrégats subissent un polissage — la microtexture est usée par l’action mécanique du caoutchouc glissant sur la surface de la pierre. Ce polissage est le plus sévère dans les zones de toucher des roues où les aéronefs entrent en contact pour la première fois avec la piste, leurs pneus n’ayant pas encore atteint la vitesse de rotation appropriée, générant une friction de glissement et une chaleur significatives. Le résultat est une réduction progressive de la microtexture et une réduction correspondante de la friction, particulièrement sur les surfaces mouillées.

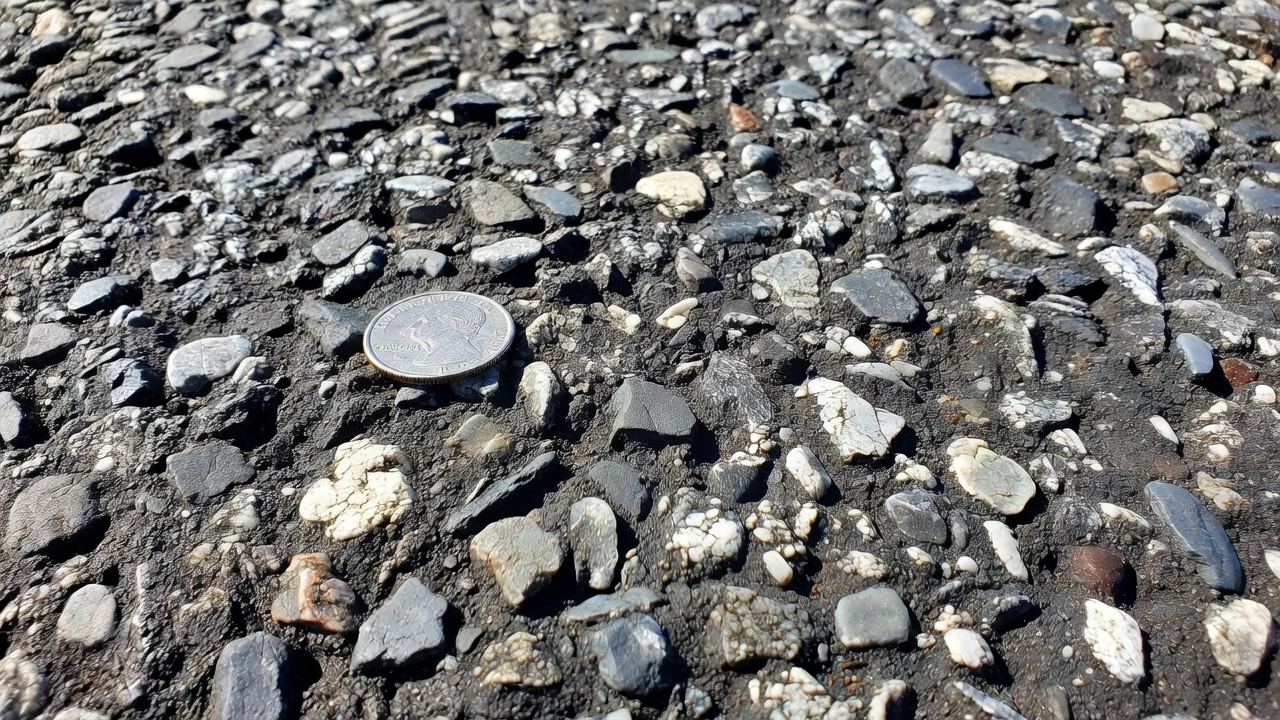

La macrotexture fait référence aux irrégularités de surface à plus grande échelle avec des longueurs d’onde de 0,5 mm à 50 mm. La macrotexture est la caractéristique de surface qui fournit des voies de drainage pour que l’eau s’échappe sous l’empreinte du pneu lors des opérations sur sol mouillé. Sans macrotexture adéquate, un film d’eau reste piégé entre le pneu et la chaussée, conduisant à l’aquaplanage — la perte complète du contact pneu-chaussée.
La macrotexture est mesurée par plusieurs méthodes. Le test volumétrique par patch (méthode du sable) (ASTM E965, EN 13036-1) mesure la Profondeur de Texture Moyenne (MTD) en étalant un volume connu de sable ou de billes de verre sur la surface et en mesurant la surface couverte. Le profilomètre laser mesure la Profondeur de Profil Moyenne (MPD) en scannant la surface avec un laser pour créer un profil bidimensionnel de la texture. Le débitmètre de sortie mesure le temps nécessaire à l’eau pour s’écouler d’un cylindre scellé placé sur la surface de la chaussée.
L’OACI recommande une MTD minimale de 1,0 mm pour les nouvelles pistes et de 0,8 mm pour les pistes existantes. Lorsque la MTD tombe en dessous de 0,4 mm, la piste présente un risque significativement accru d’aquaplanage dans des conditions humides. En dessous de 0,25 mm, la surface est considérée comme polie et une action corrective est requise. La relation entre la macrotexture et la friction est non linéaire — de petites augmentations de la profondeur de texture à l’extrémité inférieure de la plage produisent des améliorations disproportionnellement importantes de la friction sur sol mouillé.
Le rainurage transversal est spécifiquement conçu pour fournir une macrotexture sur les chaussées de pistes. Des rainures sont découpées dans la surface durcie de la chaussée à intervalles réguliers perpendiculairement à la direction de déplacement. Les dimensions typiques des rainures sont de 4 à 6 mm de profondeur, 4 à 8 mm de largeur et 25 à 38 mm d’espacement centre à centre. Le rainurage fournit des canaux de drainage qui permettent à l’eau de s’échapper latéralement sous l’empreinte du pneu.
La Circulaire Consultative FAA AC 150/5320-12C fournit des normes pour le rainurage des pistes. Sur les chaussées en enrobé, les rainures sont découpées par une scie à béton avec plusieurs lames diamantées montées sur un seul arbre. Sur les chaussées en béton, les rainures sont soit découpées dans la surface durcie (rainurage de rénovation), soit formées dans le béton plastique pendant la construction (rainurage par striage). Il a été démontré que le rainurage réduit les accidents sur pistes mouillées jusqu’à 80 % dans certaines études.
La Couche de Roulement Drainante (PFC) est une couche de roulement en enrobé conçue avec une granulométrie d’agrégats ouverte qui crée des vides d’air interconnectés (typiquement 15-22 % de teneur en vides d’air) dans toute l’épaisseur de la couche de chaussée. L’eau sur la surface de la piste s’écoule verticalement à travers la couche de PFC puis latéralement à l’intérieur de la couche vers le bord de la chaussée ou la couche imperméable sous-jacente.
La PFC offre des performances de friction supérieures sur les pistes mouillées car l’eau est éliminée de l’interface pneu-chaussée presque instantanément — il n’est pas nécessaire que l’eau s’échappe latéralement à travers les rainures de macrotexture. Cela rend les surfaces en PFC particulièrement efficaces pour les pistes dans les zones à fortes précipitations. La couche de PFC a typiquement une épaisseur de 25 à 50 mm, placée sur une couche d’enrobé sous-jacente à granulométrie dense avec un liant modifié aux polymères pour améliorer la durabilité.
Les surfaces en PFC présentent certaines limitations. La structure poreuse ouverte peut se colmater avec des dépôts de gomme et des débris au fil du temps, nécessitant un nettoyage périodique par rinçage à l’eau à haute pression. La PFC peut avoir une durée de vie plus courte que les surfaces à granulométrie dense en raison de l’oxydation des minces films de liant recouvrant les particules d’agrégats. Dans les climats froids, la PFC peut subir des dommages de gel-dégel si les pores se saturent d’eau qui gèle par la suite.

L’accumulation de gomme sur les chaussées de pistes est la cause la plus courante de détérioration de la friction sur les pistes aéroportuaires. Chaque atterrissage d’aéronef dépose une fine couche de caoutchouc des pneus sur la surface de la chaussée, principalement dans la zone de toucher des roues — la zone s’étendant sur environ 300 à 500 mètres du seuil de piste où la majorité des atterrissages se produisent. Sur des milliers d’opérations, cette gomme s’accumule en une couche dense et compactée qui remplit les vallées de macrotexture et recouvre la microtexture des agrégats, réduisant considérablement la capacité de la surface à fournir de la friction dans des conditions humides.

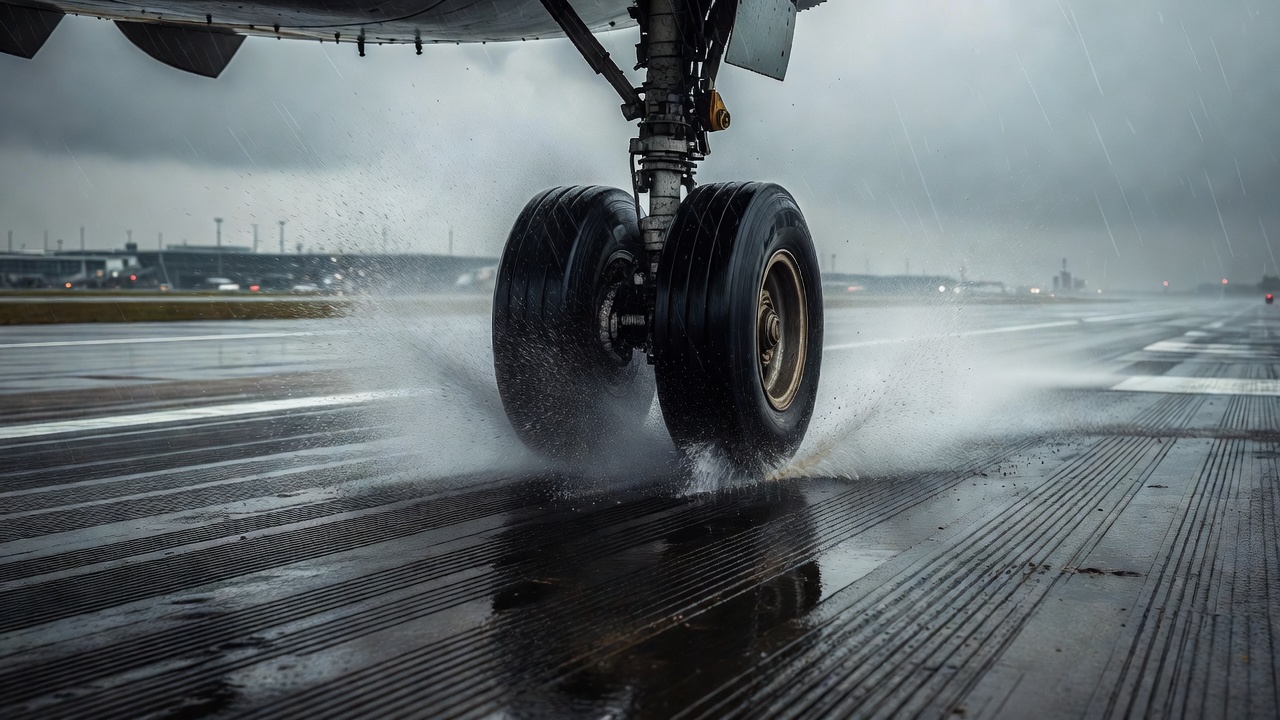

Lorsqu’un aéronef touche le sol, ses pneus principaux ne tournent pas à la vitesse requise pour la vitesse au sol de l’aéronef — ils sont accélérés à la vitesse de rotation appropriée par la friction entre le pneu et la surface de la piste pendant les premières rotations. Ce processus de mise en rotation génère une chaleur significative et dépose une couche de caoutchouc vaporisé et partiellement fondu sur la surface de la chaussée. Les atterrissages successifs compriment et accumulent cette couche, créant un film dense et sombre qui peut atteindre des épaisseurs de 0,5 à 3 mm dans les zones de toucher des roues très utilisées.
Le mécanisme physique par lequel la gomme réduit la friction implique à la fois des effets de microtexture et de macrotexture. Le film de gomme recouvre la microtexture acérée des particules d’agrégats, empêchant le caoutchouc du pneu d’entrer en contact direct avec la surface de la pierre et réduisant la composante adhésive de la friction. Simultanément, la gomme remplit les vallées de macrotexture, réduisant la capacité de la chaussée à drainer l’eau sous l’empreinte du pneu et augmentant le risque d’aquaplanage. Une piste avec une accumulation importante de gomme peut montrer des réductions de friction de 30 à 50 % par rapport à une surface propre du même type de chaussée.

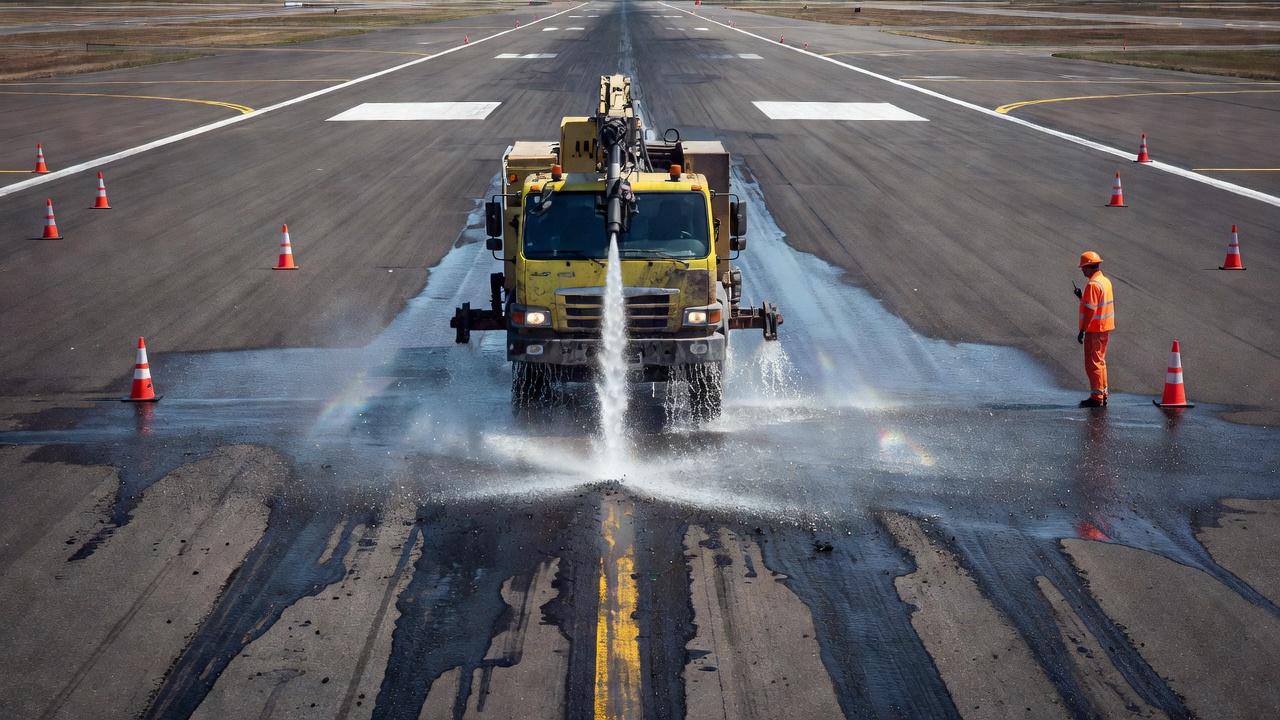

La méthode la plus largement utilisée et la plus efficace pour le dégommage est le décapage par jet d’eau à ultra-haute pression (UHPW). Ce procédé utilise des pressions d’eau de 8 000 à 14 500 psi (550 à 1 000 bar) délivrées par des buses spécialisées montées sur un véhicule qui parcourt la piste à vitesse contrôlée. Le jet d’eau est dirigé vers la surface de la chaussée à un angle optimisé pour cisailer la couche de gomme sans endommager l’agrégat ou le liant sous-jacent.
Les systèmes UHPW fonctionnent typiquement à des débits de 20 à 30 gallons par minute par buse, avec plusieurs buses disposées sur la largeur du véhicule de nettoyage. Le taux de nettoyage est d’environ 278 m² par heure par unité. Pour une zone de toucher des roues typique de 500 mètres sur 30 mètres (15 000 m²), une seule unité nécessiterait environ 54 heures de temps de nettoyage. Plusieurs unités fonctionnant en parallèle peuvent réduire le temps proportionnellement.
Les méthodes alternatives de dégommage comprennent :
L’élimination chimique utilisant des solvants biodégradables qui ramollissent et émulsifient la couche de gomme, qui est ensuite éliminée à l’eau. Les méthodes chimiques sont plus lentes que l’UHPW et soulèvent des préoccupations environnementales concernant le ruissellement dans les systèmes de drainage. Elles sont généralement utilisées uniquement lorsque l’UHPW n’est pas disponible ou pour des dépôts de gomme légers.
L’élimination mécanique utilisant un sablage abrasif ou un équipement de grenaillage. Ces méthodes abrasent physiquement la couche de gomme de la surface de la chaussée mais éliminent également une fine couche de la chaussée elle-même, réduisant potentiellement la durée de vie de la couche de surface. L’élimination mécanique n’est généralement pas recommandée pour les surfaces de pistes critiques.
L’eau à haute pression avec eau chauffée — certains systèmes chauffent l’eau à 80-90°C (176-194°F) pour ramollir la couche de gomme avant l’élimination à haute pression. L’eau chauffée améliore l’efficacité d’élimination pour les dépôts de gomme épais et vieillis qui sont devenus durs et cassants avec le temps.
Après le dégommage, des essais de friction doivent être effectués pour vérifier que les valeurs de friction ont été restaurées à des niveaux acceptables. Les valeurs de friction post-dégommage doivent être au niveau ou au-dessus du Niveau de Planification d’Entretien (MPL) pour le type de CFME et la vitesse utilisés. Si les valeurs de friction restent en dessous du MPL après le dégommage, des passes de nettoyage supplémentaires ou des méthodes de restauration alternatives peuvent être nécessaires.
Les essais de friction post-dégommage servent également à établir une nouvelle base de référence de tendance pour la surface nettoyée. Les valeurs de friction immédiatement après le nettoyage représentent la friction maximale atteignable à partir de la microtexture et de la macrotexture existantes de la chaussée. Si cette valeur maximale est inférieure au DOL, cela indique que la chaussée elle-même s’est détériorée au-delà de ce que le seul dégommage peut restaurer, et une retexturation de surface ou un resurfaçage peut être nécessaire.
Lorsque le seul dégommage est insuffisant pour restaurer la friction à des niveaux acceptables, une retexturation de surface peut être nécessaire. Les méthodes de retexturation comprennent :
Le grenaillage — projection de grenaille d’acier sur la surface de la chaussée pour éliminer une fine couche de liant et exposer des agrégats frais. Ce procédé crée une nouvelle microtexture sur les surfaces d’agrégats exposées.
Le meulage au diamant — utilisation de têtes de coupe diamantées pour éliminer une fine couche de la surface de la chaussée, créant une texture uniforme avec une profondeur de macrotexture contrôlée. Cette méthode est couramment utilisée sur les chaussées en béton.
Le fraisage — utilisation d’un tambour rotatif avec des dents de coupe au carbure pour éliminer la couche supérieure de la chaussée et créer une surface texturée. Le fraisage enlève 10-25 mm de la couche de surface et est typiquement utilisé lorsque la surface est extensivement polie ou endommagée.
Le Cape seal — application d’un enduit gravillonné (agrégats encastrés dans une couche de liant bitumineux) recouvert d’un enduit coulis, fournissant à la fois une microtexture et une macrotexture renouvelées.
Une distinction essentielle existe entre l’inspection visuelle de l’état de surface et les essais de friction quantitatifs. Ces deux méthodes d’évaluation remplissent des rôles complémentaires mais fondamentalement différents au sein de la gestion de l’entretien des chaussées aéroportuaires.
L’inspection visuelle — effectuée à l’aide de systèmes tels que TarmacView ou par inspection manuelle par du personnel formé — fournit une évaluation de l’état de surface qui comprend : l’identification et la classification des dégradations de surface (fissuration, désenrobage, orniérage, ressuage, arrachement), l’évaluation de l’étendue et de l’épaisseur des dépôts de gomme, l’évaluation du polissage des agrégats (perte de microtexture), la mesure de la profondeur de macrotexture, la détection de la contamination par déversement de carburant/huile, l’identification des déficiences de drainage et des zones d’eau stagnante, et l’évaluation de l’état structurel.
Les essais de friction — effectués à l’aide de CFME — fournissent : des valeurs quantitatives du coefficient de friction (Mu) sur toute la longueur de la piste, des moyennes de friction spécifiques aux segments identifiant les déficits localisés, des caractéristiques de friction dépendant de la vitesse (gradient de vitesse), des tendances de détérioration de la friction dans le temps, la vérification de l’efficacité du dégommage, et la certification des nouvelles surfaces répondant aux objectifs de conception.
Le coefficient de friction ne peut pas être estimé à partir de l’apparence visuelle. Une surface de chaussée qui semble rugueuse et texturée peut avoir une microtexture insuffisante pour fournir l’adhésion lorsqu’elle est mouillée. Inversement, une surface qui semble lisse peut avoir une excellente macrotexture qui fournit une friction adéquate sur sol mouillé. La relation entre l’apparence visuelle et la performance de friction réelle est complexe et non linéaire, influencée par des facteurs qui ne peuvent pas être évalués visuellement : la composition minéralogique des agrégats (déterminant la rétention de la microtexture), l’épaisseur du film de liant recouvrant les particules d’agrégats, la présence de contaminants invisibles (films de gomme microscopiques, résidus d’huile), et la capacité de drainage réelle de la macrotexture aux vitesses opérationnelles.
Les spécifications de l’OACI exigent les deux méthodes. L’Annexe 14 Chapitre 10 exige des inspections régulières pour identifier les changements d’état de surface ET des mesures de friction périodiques pour une évaluation quantitative. Le programme d’inspection doit traiter à la fois la détérioration structurelle et fonctionnelle de la chaussée. La mesure de friction traite la performance fonctionnelle, tandis que l’inspection visuelle traite à la fois l’état structurel et fonctionnel.
TarmacView fournit une évaluation visuelle de la qualité de surface qui complète les essais de friction CFME. Le système TarmacView capture des images haute résolution de la surface de la chaussée de la piste, traite les images à l’aide d’algorithmes avancés de vision par ordinateur et d’apprentissage automatique, et produit des évaluations quantitatives de l’état de surface comprenant : la cartographie des dépôts de gomme montrant l’étendue et la sévérité de l’accumulation de gomme sur toute la surface de la piste, l’évaluation de la macrotexture basée sur l’analyse de texture d’image, la détection du polissage des agrégats identifiant les zones où la microtexture a été perdue, la classification et la cartographie des dégradations de surface, et l’analyse des tendances de détérioration à partir de relevés répétés.
Le système TarmacView peut identifier les zones où les essais de friction devraient être priorisés — par exemple, les zones avec une forte accumulation de gomme, un polissage visible des agrégats ou des problèmes de drainage d’eau stagnante. Il fournit également un moyen de surveiller l’efficacité du dégommage et d’autres actions de maintenance corrective entre les cycles d’essais de friction.
L’approche recommandée est un programme d’évaluation combiné : inspections visuelles régulières (quotidiennes, hebdomadaires) utilisant TarmacView pour la surveillance de l’état de surface et l’analyse des tendances, essais de friction périodiques (mensuels à annuels selon le volume de trafic) pour la mesure quantitative des valeurs Mu, et essais de friction ciblés suite à l’identification visuelle d’une détérioration spécifique de la surface ou après des actions de maintenance corrective.
Les essais de friction de réception sont une exigence critique pour les projets de construction neuve et de réhabilitation de pistes. Les essais vérifient que la surface terminée répond au Niveau Objectif de Conception (DOL) avant que la piste ne soit libérée pour les opérations aériennes.
Les essais de friction de réception doivent être effectués après l’achèvement de tous les travaux de construction et une fois que la chaussée a atteint un temps de cure adéquat. Pour les chaussées en enrobé, cela signifie généralement attendre au moins 30 jours après la mise en place pour permettre au liant de durcir complètement et aux huiles de surface ou résidus de construction d’être éliminés par le trafic ou le nettoyage. Pour les chaussées en béton, le temps de cure dépend de la formulation du béton et des conditions ambiantes mais est typiquement d’au moins 28 jours.
La surface doit être soigneusement nettoyée avant les essais de réception. Tous les débris de construction, poussière, composés de cure et matériaux meubles doivent être éliminés. Les essais doivent être effectués sur une surface sèche avec le système d’auto-mouillage du CFME fournissant la profondeur d’eau contrôlée de 1 mm. Les essais peuvent être effectués sur une surface naturellement mouillée si la pluie fournit une couverture d’eau constante sur toute la piste, mais l’auto-mouillage est préféré pour la cohérence.
Les surfaces de pistes neuves doivent démontrer des valeurs de friction au niveau ou au-dessus du DOL sur toute la longueur et la largeur de la chaussée. Le DOL spécifique est déterminé par l’autorité nationale de l’aviation en fonction du type de CFME et de la vitesse d’essai. Par exemple :
| Type CFME | Vitesse d’Essai | DOL Typique | MPL Typique | MFL Typique |
|---|---|---|---|---|
| Mu-Meter | 65 km/h | 0,52 | 0,44 | 0,38 |
| Mu-Meter | 95 km/h | 0,46 | 0,38 | 0,32 |
| Skiddometer | 95 km/h | 0,60 | 0,50 | 0,42 |
| GripTester | 95 km/h | 0,55 | 0,45 | 0,40 |
Si un segment de 150 mètres de la nouvelle piste ne répond pas au DOL, la cause doit être investiguée. Les causes possibles comprennent : un compactage ou une teneur en liant inadéquats dans les chaussées en enrobé, une profondeur de rainurage insuffisante ou un espacement de rainures incorrect, un polissage des agrégats pendant le trafic de construction ou les premières opérations, une contamination par des matériaux de construction ou des équipements, ou la présence d’humidité de surface, de composés de cure ou de films de liant.
Pour les surfaces réhabilitées (couches de roulement, rainurage, applications PFC), l’exigence de réception est typiquement que les valeurs de friction atteignent ou dépassent le DOL. Cependant, pour les surfaces où la structure de la chaussée n’est pas remplacée — comme le dégommage suivi d’une retexturation — le critère de réception est que les valeurs de friction soient restaurées au-dessus du MPL. Le DOL peut ne pas être atteignable sur une chaussée vieillie où la microtexture des agrégats a été définitivement perdue par polissage, même après dégommage et retexturation.
Les essais de friction des pistes sont une composante obligatoire et essentielle à la sécurité des programmes d’entretien des chaussées aéroportuaires dans le monde entier. Les essais fournissent une mesure quantitative du coefficient de frottement entre un pneu d’essai standard et la surface de la chaussée de la piste dans des conditions humides contrôlées, permettant aux exploitants d’aérodromes de détecter la détérioration, planifier la maintenance, vérifier la restauration et se conformer aux exigences de l’Annexe 14 de l’OACI.
Les éléments clés d’un programme complet de gestion de la friction des pistes comprennent : la sélection et l’entretien de CFME approuvés adaptés aux exigences opérationnelles de l’aéroport, l’établissement de fréquences d’essais basées sur les volumes de mouvements d’aéronefs, l’application cohérente de procédures d’essai standardisées (95 km/h, 1 mm de profondeur d’eau, trois voies longitudinales), la surveillance des tendances de friction par rapport aux seuils établis (DOL, MPL, MFL), la corrélation des données de friction avec les évaluations visuelles de l’état de surface, la planification et la vérification du dégommage et de la retexturation, et la documentation et la conservation de tous les relevés d’essais de friction.
La complémentarité de l’inspection visuelle — telle que celle fournie par la plateforme avancée d’imagerie et d’analyse de TarmacView — avec les essais de friction CFME quantitatifs offre l’approche la plus complète pour la gestion de la sécurité des surfaces de pistes, garantissant que tant l’état observable que la performance fonctionnelle de friction de la piste sont maintenus à des niveaux acceptables tout au long de la durée de vie de la chaussée. +++
