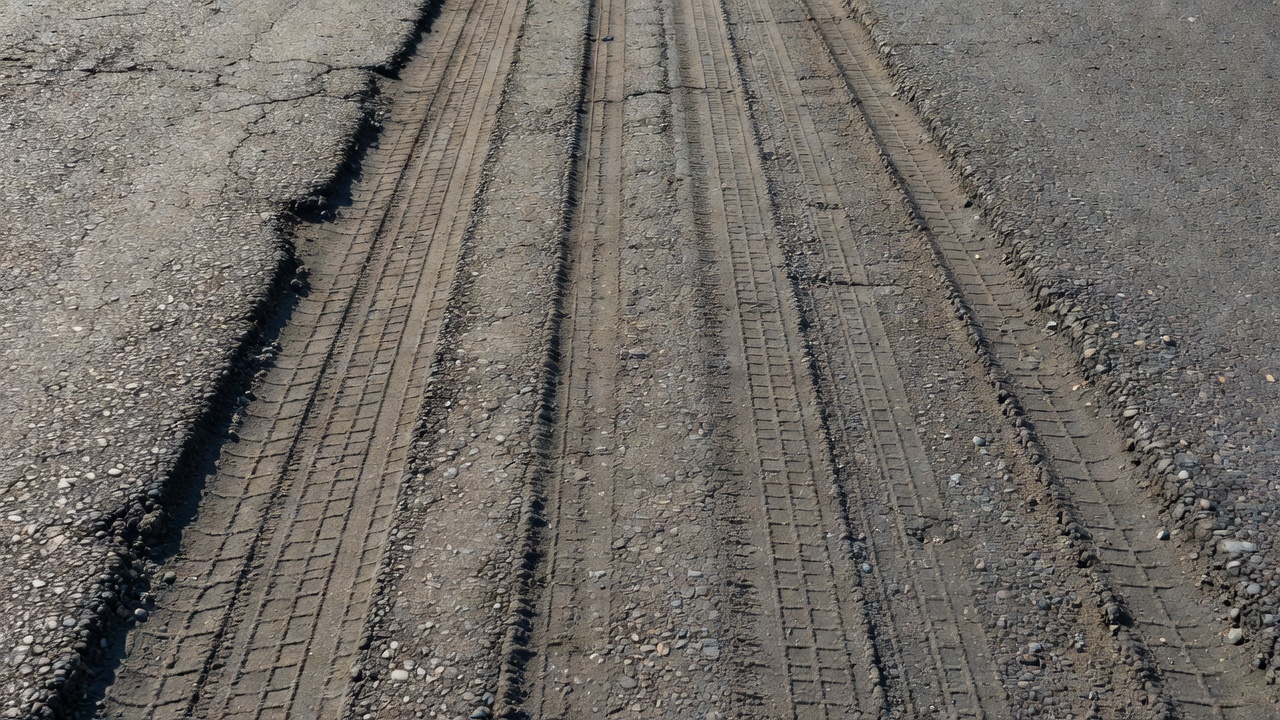

L’orniérage est une dépression longitudinale permanente dans les passages de roues des chaussées bitumineuses, causée par la densification, la déformation par cisaillement ou la rupture de la plateforme sous l’effet de charges de trafic répétées. Sur les pistes d’aéroport, l’orniérage est particulièrement critique en raison des charges élevées des avions et peut créer des risques de formation de flaques d’eau et d’aquaplanage. Couvre les mécanismes d’orniérage, l’échelle TxDOT peu profond/profond/sévère, les méthodes de mesure et la détection visuelle par IA à partir d’images de drones.
L’orniérage est une dépression longitudinale permanente de la surface qui se développe dans les passages de roues des chaussées souples bitumineuses sous l’effet de charges de trafic répétées. C’est l’une des détériorations liées aux charges les plus importantes affectant les chaussées routières et aéroportuaires dans le monde entier. Cette détérioration se manifeste par des rainures canalisées parallèles à la direction de la circulation, généralement accompagnées — selon le mécanisme — d’un soulèvement latéral ou d’une déformation plastique du matériau bitumineux le long des bords de la dépression. Les ornières deviennent particulièrement visibles après les épisodes de pluie, lorsque l’eau remplit les dépressions et met en évidence leur étendue et leur sévérité par rapport à la surface environnante de la chaussée.
Du point de vue de la mécanique des structures, l’orniérage représente l’accumulation de déformations irréversibles (plastiques) dans une ou plusieurs couches du système de chaussée. Chaque passage de roue contribue à une déformation permanente infinitésimale — généralement de l’ordre de 10⁻⁶ à 10⁻⁸ de déformation par cycle de charge — qui, après des centaines de milliers ou des millions de répétitions de charge, s’agrège en une dépression de surface mesurable. Le programme Long-Term Pavement Performance (LTPP) de la Federal Highway Administration a documenté que l’accumulation de l’orniérage dans les chaussées souples suit un taux non linéaire : une phase initiale de consolidation rapide au cours de la première année de service, suivie d’une phase de fluage en régime permanent, et enfin une phase tertiaire où la profondeur de l’ornière s’accélère sous l’effet combiné de la dégradation des matériaux et de l’augmentation des concentrations de contraintes dans le profil déformé.
L’orniérage par densification, également appelé consolidation post-construction, se produit lorsque la couche de rouche en enrobé ou les couches granulaires sous-jacentes continuent de se compacter sous l’effet du trafic au-delà de la densité atteinte lors de la construction. Ce mécanisme prédomine au début de la durée de vie d’une chaussée et est directement lié à un compactage insuffisant lors des opérations de revêtement. Lorsque la teneur en vides d’air sur place dépasse environ 8% dans les mélanges BB à granulométrie dense, le matériau conserve un potentiel de compactage supplémentaire important. Chaque passage de véhicule lourd réduit marginalement le volume des vides d’air, et ces micro-réductions s’accumulent en dépressions de surface mesurables.
La relation volumétrique régissant l’orniérage par densification est simple : une réduction de la teneur en vides d’air de 1% dans une couche d’enrobé de 150 mm (6 po) se traduit par environ 1,5 mm de profondeur d’ornière en surface si le compactage se produit uniformément. En pratique, la densification est rarement uniforme — elle se concentre dans les passages de roues où les contraintes de contact sont les plus élevées, produisant le motif caractéristique de rainures longitudinales. Des études en laboratoire menées dans le cadre du Strategic Highway Research Program (SHRP) ont démontré que des échantillons de BB compactés à 7% de vides d’air peuvent se densifier davantage par une réduction supplémentaire de 1,5 à 2,5% des vides d’air sous 10 000 cycles de charge répétée à 40°C, générant des profondeurs d’ornière de 3 à 5 mm dans des échantillons de 100 mm d’épaisseur. L’orniérage par densification se distingue des autres types par l’absence de soulèvement latéral — le matériau de la couche de roulement se déplace simplement vers le bas plutôt que de s’écouler latéralement.
L’orniérage par fluage de cisaillement est la forme la plus sévère et la plus dangereuse structurellement de l’orniérage des chaussées. Dans ce mécanisme, le matériau bitumineux subit un écoulement plastique — il est poussé vers le bas sous la zone de contact du pneu et déplacé latéralement vers l’extérieur, créant le profil d’ornière classique avec un bourrelet surélevé distinctif le long des deux bords de la dépression du passage de roue. Contrairement à la densification, le fluage de cisaillement implique une déformation plastique à volume constant où le matériau déplacé de sous le pneu migre vers les zones adjacentes sans changement significatif de la densité globale.
La propension au fluage de cisaillement est régie principalement par la résistance au cisaillement du mélange BB, qui dépend du verrouillage des granulats (angle de frottement interne), de la rigidité du liant (cohésion) et de la contrainte de confinement effective dans la couche de chaussée. Lorsque les températures ambiantes de la chaussée atteignent 50–65°C (122–149°F) — courantes en été dans de nombreuses régions — la viscosité du liant bitumineux diminue de plusieurs ordres de grandeur, réduisant la résistance du mélange à la déformation par cisaillement. Le système de formulation de mélanges Superpave aborde directement ce mécanisme par l’utilisation de liants classés par performance (PG) sélectionnés pour le climat local ; un liant PG 76-22, par exemple, est conçu pour fournir une résistance au cisaillement adéquate jusqu’à une température maximale de chaussée sur 7 jours de 76°C. Le Asphalt Mixture Performance Tester (AMPT) et l’essai d’orniérage de Hambourg sont des procédures de laboratoire standard pour évaluer la susceptibilité à l’orniérage d’un mélange avant sa mise en œuvre sur le terrain.
L’orniérage du mélange est confiné aux couches liées au bitume. Une coupe transversale réalisée à travers une ornière de fluage de cisaillement sur le terrain révèle généralement que l’épaisseur totale de BB directement sous le passage de roue reste approximativement égale à l’épaisseur de conception d’origine — le matériau s’est simplement redistribué plutôt que d’avoir perdu du volume. Cela a des implications importantes pour la stratégie de réparation : une mince couche de roulement placée sur des ornières de fluage de cisaillement sans traiter le mélange instable sous-jacent entraînera souvent une récurrence rapide de la détérioration, car l’ancien mélange instable continue de se déformer sous la nouvelle surface.
L’orniérage de la plateforme représente le mode de défaillance structurelle le plus fondamental des chaussées souples. Dans ce mécanisme, les charges de roue transmises à travers les couches de chaussée dépassent la capacité portante du sol de plateforme sous-jacent ou de la couche de fondation granulaire non liée, provoquant une déformation permanente progressive dans ces couches de fondation. L’ensemble de la structure de la chaussée fléchit alors vers le bas pour épouser la dépression de la plateforme, produisant des ornières de surface qui manquent généralement du soulèvement latéral caractéristique de l’orniérage par fluage de cisaillement. Au lieu de cela, la section transversale montre une large dépression en forme de bassin avec des fissures de la surface bitumineuse qui fléchit pour s’adapter à la déformation de la plateforme.
La base mécanique de l’orniérage de la plateforme réside dans la déformation verticale de compression au sommet de la plateforme (εᵥ). Les méthodes de conception de chaussées de l’Asphalt Institute et de Shell utilisent toutes deux des critères limites de déformation de la plateforme pour prévenir cette détérioration : pour un trafic de conception de 10 millions d’équivalents de charges axiales simples (ESALs), la déformation verticale admissible de la plateforme est généralement limitée à environ 200 microdéformations. Lorsque les déformations réelles dépassent ce seuil — en raison d’une épaisseur de chaussée inadéquate, de conditions de plateforme affaiblies par l’infiltration d’humidité, ou de charges de trafic dépassant les hypothèses de conception — une déformation permanente s’accumule dans la plateforme à chaque cycle de charge. Le modèle de l’Asphalt Institute relie les répétitions de charge admissibles (N) à la déformation de la plateforme par la relation N = 1,365 × 10⁻⁹ × (1/εᵥ)⁴·⁴⁷⁷, soulignant la sensibilité exponentielle de la durée de vie avant orniérage de la plateforme à même de faibles augmentations de la déformation.
L’investigation de l’orniérage de la plateforme nécessite des tranchées d’examen ou des carottages sur toute la profondeur de la chaussée. Un élément diagnostique révélateur est la présence du profil d’ornière dans la surface de la plateforme lorsque les couches de chaussée sus-jacentes sont retirées. Le géoradar (GPR) peut également aider à identifier l’orniérage de la plateforme en détectant les variations d’épaisseur des couches et les anomalies d’humidité. La réparation de l’orniérage de la plateforme est la catégorie la plus invasive des traitements d’orniérage, nécessitant généralement la reconstruction en pleine profondeur de la section de chaussée affectée, y compris la stabilisation de la plateforme à la chaux, au ciment ou avec des renforts géosynthétiques.
L’orniérage ne résulte pas d’une cause unique mais de l’interaction de multiples facteurs couvrant les matériaux, la conception structurelle, la qualité de la construction, les charges de trafic et les conditions environnementales. Comprendre ces relations causales est essentiel à la fois pour prévenir l’orniérage dans les chaussées neuves et pour diagnostiquer la cause profonde dans les chaussées détériorées afin d’orienter les stratégies de réhabilitation appropriées.
Le facteur le plus dominant de l’orniérage est l’ampleur et la répétition des charges de roue. Les pressions des pneus de camions modernes sur autoroute varient généralement de 690 à 830 kPa (100–120 psi), tandis que les pressions des pneus d’aéronefs sont sensiblement plus élevées, de 1 240 à 1 520 kPa (180–220 psi) pour les avions commerciaux à réaction. Ces pressions de contact élevées génèrent des états de contrainte tridimensionnels complexes dans les couches de chaussée. Directement sous le centre du pneu, les contraintes verticales de compression peuvent atteindre 700–900 kPa dans la couche d’enrobé supérieure. Plus important encore, des contraintes de cisaillement significatives se développent aux bords de la zone de contact du pneu — les analyses par éléments finis montrent systématiquement des contraintes de cisaillement maximales de 200–400 kPa se produisant à des profondeurs de 40–80 mm sous la surface pendant les périodes chaudes lorsque le liant est ramolli. Ces contraintes de cisaillement entraînent le mécanisme d’écoulement plastique latéral de l’orniérage du mélange.
L’équivalence entre les différentes charges d’essieu et les dommages d’orniérage est capturée par la loi de la quatrième puissance : le dommage relatif causé par une charge d’essieu est approximativement proportionnel à la quatrième puissance du rapport de charge. Un essieu simple de 20 000 lb cause environ 16 fois plus de dommages d’orniérage qu’un essieu simple de 10 000 lb. Cette relation non linéaire explique pourquoi les camions surchargés et les configurations de trains d’atterrissage des avions lourds accélèrent disproportionnellement l’orniérage. Sur les chaussées aéroportuaires, le système de classification des aéronefs (ACN) quantifie cet effet — un Boeing 777-300ER à la masse maximale au décollage impose un ACN d’environ 85–95 sur une plateforme de résistance moyenne (CBR 10), contre un ACN de 25–35 pour un Boeing 737-800, représentant une différence d’un ordre de grandeur dans l’intensité de la charge sur la chaussée.
La température exerce un contrôle de premier ordre sur la rigidité du mélange bitumineux et sa susceptibilité à l’orniérage. Le liant bitumineux est un matériau viscoélastique dont le module de cisaillement complexe (G*) diminue de trois à quatre ordres de grandeur entre les températures hivernales de −10°C et les températures estivales de la chaussée de 60°C. À l’extrémité supérieure de cette plage, la contribution du liant à la résistance au cisaillement du mélange devient minimale, et le squelette granulaire supporte presque toute la charge. Si la structure granulaire est insuffisamment verrouillée ou si la teneur en liant est excessive, un orniérage rapide par fluage de cisaillement peut se produire pendant les périodes de temps chaud prolongé.
Le système de classification par performance Superpave aborde cette sensibilité à la température en spécifiant le grade PG à haute température basé sur la température maximale moyenne de la chaussée sur 7 jours à 20 mm de profondeur pour le site du projet, calculée à l’aide des modèles climatiques LTPP. Par exemple, Phoenix, en Arizona, nécessite des liants PG 70-10 ou PG 76-16, tandis que Minneapolis, au Minnesota, peut utiliser du PG 58-28. L’essai au rhéomètre à cisaillement dynamique (DSR) à la température PG élevée — mesurant G*/sin δ à 10 rad/s — doit montrer une valeur minimale de 1,0 kPa pour le liant non vieilli et 2,2 kPa pour le liant vieilli au four à film mince (RTFO) pour garantir une résistance adéquate à l’orniérage.
Une formulation inadéquate du mélange bitumineux est un facteur contributif courant à l’orniérage prématuré. Une teneur excessive en liant — que ce soit par des choix délibérés de formulation ou par la variabilité de production en centrale — remplit les vides du mélange minéral (VMM) au-delà des niveaux optimaux et lubrifie les contacts entre granulats, réduisant le frottement interne. Inversement, un VMM insuffisant (en dessous d’environ 13–14% pour les mélanges de dimension nominale maximale de 12,5 mm) prive le mélange de l’espace de vide nécessaire pour accommoder le liant bitumineux, conduisant à un mortier riche en liant entre les particules de granulats qui est sujet à la déformation par cisaillement.
Le rôle des propriétés des granulats ne peut être surestimé. Les granulats anguleux et concassés avec des textures de surface rugueuses développent des angles de frottement interne sensiblement plus élevés (généralement 40–45°) par rapport aux graviers naturels arrondis (30–35°). Les propriétés consensuelles des granulats Superpave — angularité des gros granulats, angularité des granulats fins, particules plates et allongées, et équivalent de sable — visent directement à garantir un verrouillage adéquat des granulats pour la résistance à l’orniérage. La granulométrie compte également : les mélanges à granulométrie discontinue ou excessivement fine peuvent manquer du contact pierre-sur-pierre nécessaire pour développer un squelette granulaire porteur. L’enrobé bitumineux à matrice de pierres (SMA), qui utilise une teneur élevée en gros granulats (70–80%) avec un mortier de liant riche, a démontré une résistance exceptionnelle à l’orniérage dans les applications européennes et américaines précisément parce que son squelette de gros granulats fournit un cadre mécaniquement stable.
Un compactage inadéquat pendant la construction est la cause principale de l’orniérage par densification. La spécification standard pour le compactage du BB exige d’atteindre 92–96% de la densité théorique maximale (ou, de manière équivalente, des vides d’air dans la plage de 4–8%, 4% étant la cible de conception typique). Lorsque la densité sur place tombe en dessous de 92% — correspondant à des vides d’air supérieurs à 8% — la chaussée conserve un potentiel de compactage supplémentaire important. Une section de chaussée mise en œuvre à 90% de densité (10% de vides d’air) peut se densifier jusqu’à 94% de densité (6% de vides d’air) sous le trafic, produisant environ 4 à 6 mm de profondeur d’ornière dans une couche de 150 mm d’épaisseur uniquement par consolidation post-construction.
Les facteurs critiques de compactage incluent la température du mélange au moment du roulage (la « zone sensible » entre environ 93–115°C doit être évitée pour la plupart des mélanges), le schéma de roulage et la couverture, l’épaisseur de la couche par rapport à la dimension nominale maximale des granulats (un rapport minimum de 3:1 est recommandé), et le support de la couche sous-jacente. Le roulage de compactage primaire doit être achevé avant que la température du mélange ne descende en dessous de la température d’arrêt (généralement 79–85°C pour les mélanges à granulométrie dense). Les technologies de compactage intelligent (IC), qui utilisent des rouleaux instrumentés avec GPS et accéléromètres embarqués pour mesurer et cartographier la rigidité en temps réel, sont de plus en plus déployées sur les grands projets pour garantir un compactage uniforme et prévenir les zones faibles localisées qui se développent en ornières individuelles.
Une classification standardisée de la sévérité est essentielle pour une évaluation cohérente de l’état des chaussées, la priorisation de l’entretien et la prédiction des performances. Différentes agences dans le monde ont développé des échelles de sévérité de l’orniérage adaptées à leurs contextes opérationnels spécifiques, mais le système de classification TxDOT est l’un des plus largement référencés et constitue la base de nombreux protocoles automatisés de relevé de l’état des chaussées.
Le système d’information de gestion des chaussées (PMIS) du Texas Department of Transportation (TxDOT) classe l’orniérage des chaussées souples en quatre niveaux de sévérité basés sur la profondeur mesurée de l’ornière :
| Niveau de sévérité | Profondeur d’ornière (pouces) | Profondeur d’ornière (mm) | Caractéristiques typiques |
|---|---|---|---|
| Peu profond | 0,25 – 0,49 | 6,4 – 12,4 | Dépressions visibles dans les passages de roues ; l’eau peut légèrement stagner après la pluie ; aucun impact significatif sur la qualité de roulement ; mécanisme de densification dominant |
| Profond | 0,50 – 0,99 | 12,5 – 25,1 | Ornières clairement visibles ; stagnation d’eau évidente ; un certain déplacement latéral possible ; la qualité de roulement commence à se dégrader ; déclenche la planification de l’entretien |
| Sévère | 1,00 – 1,99 | 25,4 – 50,5 | Dépressions majeures dans les passages de roues ; accumulation d’eau significative ; risque d’aquaplanage à vitesse autoroutière ; soulèvement latéral fréquent ; évaluation structurelle requise |
| Défaillance | ≥ 2,00 | ≥ 50,8 | Détérioration extrême ; chaussée structurellement compromise ; risque élevé d’aquaplanage ; peut nécessiter une fermeture immédiate ou une limitation de vitesse ; reconstruction complète généralement nécessaire |
La méthodologie TxDOT évalue l’orniérage à la fois par sévérité et par étendue : la zone affectée est mesurée en pourcentage de la surface totale des passages de roues dans la section de chaussée évaluée. Pour les relevés au niveau du réseau, les systèmes automatisés de mesure d’ornières sur les véhicules profilomètres inertiels capturent des profils transversaux continus. Au niveau du projet, les mesures manuelles à l’aide d’une règle de 6,0 pi (1,83 m) et d’un réglet en acier restent la méthode de référence, en particulier pour l’orniérage au niveau de défaillance où les capteurs automatisés peuvent atteindre leur limite ou saturer. La règle doit couvrir entièrement la largeur de l’ornière pour capturer la profondeur maximale réelle — une règle trop courte formera un pont entre l’épaulement et le bord de l’ornière, sous-estimant la profondeur réelle de la dépression.
La norme ASTM D6433 Standard Practice for Roads and Parking Lots Pavement Condition Index (PCI) Surveys définit une classification parallèle de la sévérité de l’orniérage utilisée dans le système de gestion des chaussées PAVER :
| Sévérité | Profondeur moyenne d’ornière | Description |
|---|---|---|
| Faible (L) | 6 mm à 13 mm (0,25 à 0,5 po) | Léger orniérage ; pas facilement remarqué par les conducteurs ; accumulation d’eau minimale |
| Moyenne (M) | >13 mm à 25 mm (>0,5 à 1,0 po) | Ornières visibles ; stagnation d’eau ; difficulté potentielle de direction |
| Élevée (H) | >25 mm (>1,0 po) | Ornières sévères ; stagnation d’eau importante ; risque d’aquaplanage ; réparation immédiate requise |
Pour les chaussées aéroportuaires, les directives de l’OACI ne prescrivent pas une classification unique universelle de la sévérité de l’orniérage mais référencent les régimes d’inspection décrits dans le Manuel de conception d’aérodromes (Doc 9157), Partie 3 — Chaussées. L’approche de la FAA, documentée dans la Circulaire consultative AC 150/5380-6C (Lignes directrices et procédures pour l’entretien des chaussées aéroportuaires), utilise un cadre d’indice de condition des chaussées (PCI) adapté de l’ASTM D5340 pour les conditions spécifiques aux aérodromes. Dans ce contexte, l’orniérage est évalué dans le cadre du relevé des détériorations avec une attention particulière à son interaction avec le rainurage de la piste, le drainage transversal et la géométrie des trains d’atterrissage. Une profondeur d’ornière de 13 mm (0,5 po) est généralement considérée comme le seuil pour une action corrective sur les pistes commerciales principales, tandis que 25 mm (1,0 po) déclenche typiquement une réparation obligatoire.
La mesure précise de la profondeur d’ornière est fondamentale pour l’évaluation de l’état des chaussées, la programmation de l’entretien et la prédiction de la durée de vie résiduelle. Les technologies de mesure ont évolué de simples outils manuels à des systèmes automatisés multi-capteurs sophistiqués et, plus récemment, à des plateformes de télédétection par drone.

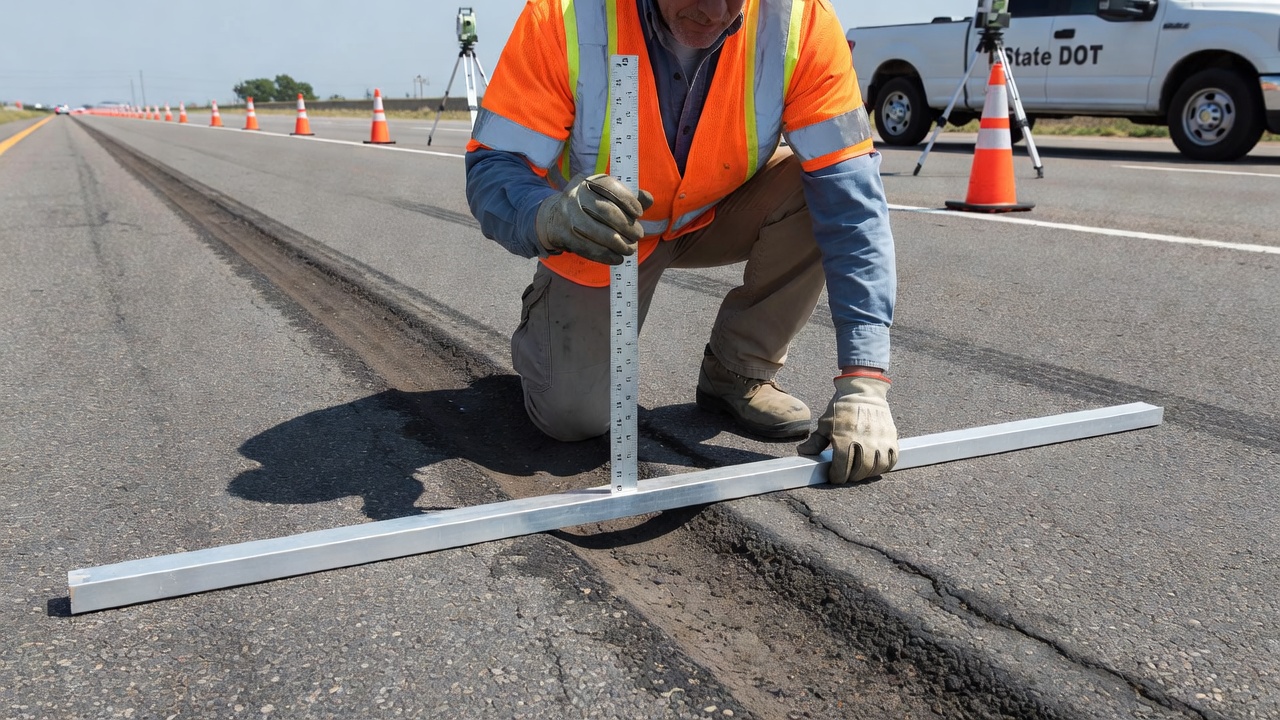

La méthode manuelle de la règle reste la norme de référence pour la mesure de la profondeur d’ornière en raison de sa simplicité, de son faible coût et de son interprétation physique directe. La procédure consiste à placer une règle rigide — généralement de 1,8 m à 3,0 m (6 à 10 pi) de longueur — transversalement sur le passage de roue perpendiculairement à la direction de la circulation. Un réglet gradué ou une jauge à coin est ensuite utilisé pour mesurer la distance verticale maximale entre le bord inférieur de la règle et le point le plus bas de la surface de la chaussée dans l’ornière.
Les considérations clés pour une mesure manuelle précise incluent : la règle doit être d’une longueur suffisante pour s’étendre au-delà des deux bords de l’ornière (une règle de 1,2 m / 4 pi est généralement inadéquate pour les ornières larges de camions) ; les mesures doivent être prises à plusieurs positions longitudinales dans chaque section évaluée (généralement à intervalles de 15–30 m / 50–100 pi) ; et l’emplacement doit être référencé pour permettre des mesures répétées dans le temps. TxDOT spécifie une règle de 6,0 pi comme longueur minimale acceptable pour l’orniérage au niveau de défaillance. L’ASTM E1703 fournit la méthode d’essai standard pour mesurer les données de profondeur d’ornière à partir de profils transversaux de chaussée, y compris l’algorithme de simulation de règle qui reproduit numériquement la mesure physique par règle à partir d’un profil transversal haute densité.
Les relevés d’orniérage au niveau du réseau sont principalement effectués à l’aide de profilomètres inertiels à haute vitesse opérant à des vitesses autoroutières de 80–100 km/h (50–65 mph). Ces véhicules sont équipés d’un réseau de capteurs laser — généralement 3 à 30 capteurs espacés de 100 à 300 mm sur une largeur de mesure de 2,5 à 3,5 m — qui échantillonnent l’élévation de la chaussée à des intervalles de 25 à 150 mm dans le sens de la circulation. Un système de référence inertiel combinant des accéléromètres et des instruments de mesure de distance élimine le mouvement de la carrosserie du véhicule des mesures laser brutes pour reconstituer le véritable profil de la chaussée.
Les profilomètres modernes atteignent une précision verticale de ±0,5 mm et une résolution transversale suffisante pour résoudre les profils d’ornière avec une fidélité approchant celle des mesures manuelles par règle. Les profils transversaux collectés sont traités par un algorithme de règle virtuelle qui simule le placement d’une règle de 1,8 m à plusieurs positions latérales le long du profil transversal et enregistre l’écart maximal. Les profondeurs d’ornière des passages de roues gauche et droit sont rapportées séparément, ainsi que l’emplacement de la section transversale. Les protocoles de certification des profilomètres les plus utilisés — AASHTO R 56 (Pratique standard pour la certification des systèmes de profilage inertiel) et la procédure de validation des profilomètres du Texas Department of Transportation — spécifient des exigences de corrélation croisée entre les profondeurs d’ornière mesurées par le profilomètre et celles de référence avec une erreur maximale admissible de ±1,5 mm pour les relevés au niveau du réseau.
Les systèmes LiDAR (Light Detection and Ranging) mobiles montés sur des véhicules de relevé collectent des nuages de points tridimensionnels denses de la surface de la chaussée à des taux dépassant un million de points par seconde. Ces systèmes utilisent un miroir rotatif ou oscillant pour balayer un faisceau laser sur la chaussée dans une ligne perpendiculaire à la direction du déplacement, tandis que le système de positionnement GPS/IMU du véhicule fournit un géoréférencement avec une précision centimétrique. Le nuage de points résultant a une densité typique de 500 à 2 000 points par mètre carré, permettant la génération de modèles numériques d’élévation (MNE) haute résolution avec un espacement de grille de 5 à 25 mm.
À partir de ces MNE, la profondeur d’ornière est extraite en générant des profils transversaux à des intervalles longitudinaux spécifiés (généralement 0,1–5,0 m) et en appliquant l’algorithme de règle virtuelle. La densité des données LiDAR permet également l’analyse de la géométrie de l’ornière au-delà de la simple profondeur maximale — incluant la largeur de l’ornière, la surface de la section transversale et l’asymétrie entre les passages de roues gauche et droit — ce qui fournit des informations diagnostiques supplémentaires pour distinguer les mécanismes d’orniérage par densification, fluage de cisaillement et plateforme. Des recherches publiées dans la revue MDPI ISPRS International Journal of Geo-Information ont démontré que le LiDAR mobile atteignait une précision de mesure de la profondeur d’ornière de ±2,1 mm (RMSE) par rapport aux mesures de référence manuelles sur une section d’essai avec des profondeurs d’ornière allant de 5 à 35 mm.

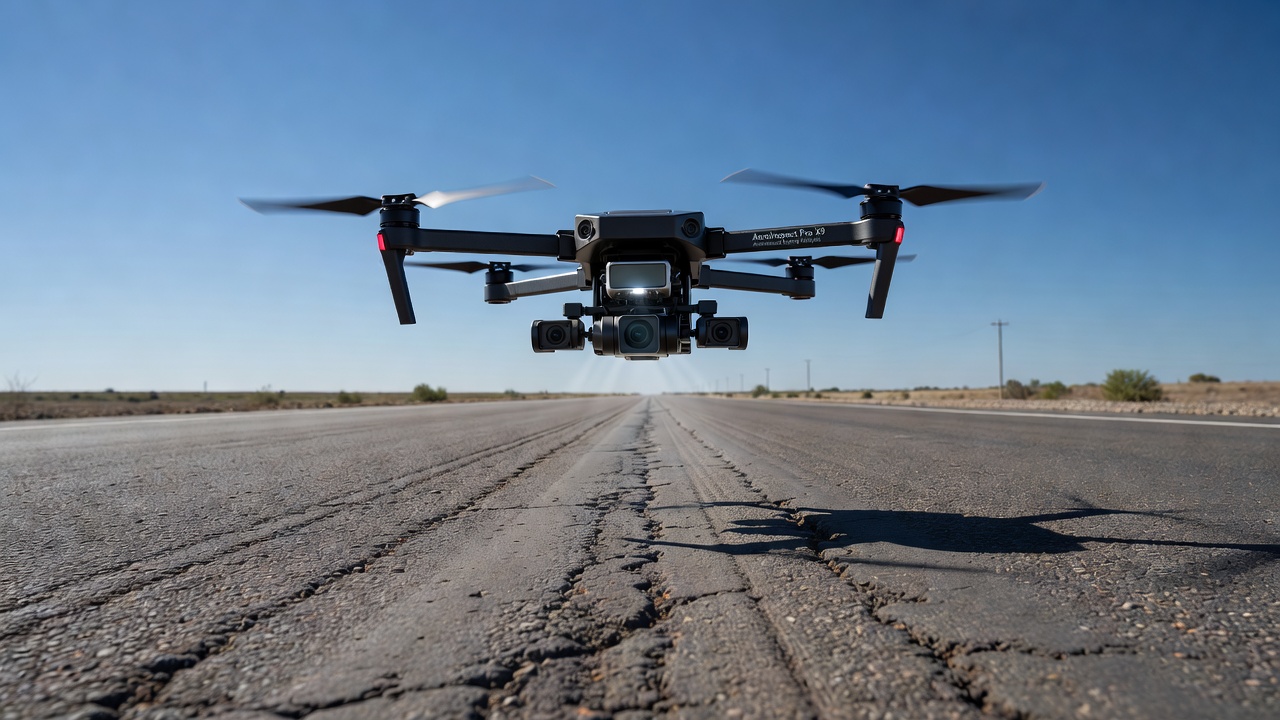

Les véhicules aériens sans pilote (UAV ou drones) équipés de caméras RVB haute résolution représentent la technologie qui évolue le plus rapidement pour le relevé de l’orniérage des chaussées. Un drone volant à 30–50 m au-dessus du sol avec un appareil photo de 20 à 24 mégapixels peut capturer des images avec une distance d’échantillonnage au sol (GSD) de 3 à 7 mm par pixel. Le logiciel de photogrammétrie par structure à partir du mouvement (SfM) traite les images aériennes se chevauchant pour reconstruire un nuage de points 3D dense et une orthomosaïque de la surface de la chaussée.
Les avantages clés du relevé d’orniérage par drone incluent : l’élimination des besoins de contrôle de la circulation et des fermetures de voies ; la capture de données sur toute la largeur de la voie plutôt que seulement la largeur de la piste du capteur ; la documentation simultanée d’autres types de détérioration (fissuration, désenrobage, réparations) à partir des mêmes images ; et un déploiement rapide pour les inspections d’urgence après des événements météorologiques extrêmes. La principale limitation est que les modèles d’élévation dérivés du SfM atteignent généralement une précision verticale de l’ordre de 5 à 15 mm pour les surfaces de chaussée, ce qui est moins précis que le LiDAR mais adéquat pour classer la sévérité de l’orniérage dans les catégories TxDOT de peu profond, profond, sévère et défaillance. Des recherches de Zhang et al. (2025) ont démontré que la photogrammétrie par UAV combinée à la détection d’orniérage par apprentissage profond atteignait 92% de précision dans la classification de la sévérité de l’orniérage au niveau de la catégorie TxDOT sur des sections d’essai autoroutières.
Les chaussées des pistes d’aéroport présentent un environnement particulièrement exigeant pour la performance vis-à-vis de l’orniérage en raison de la combinaison de pressions de pneus exceptionnellement élevées, de charges de passage de roues concentrées et des conséquences critiques pour la sécurité de la déformation de la surface de la chaussée. La géométrie des trains d’atterrissage des aéronefs concentre les charges dans des passages de roues étroits qui s’alignent avec une constance remarquable sur des milliers d’opérations, accélérant le développement des ornières par rapport aux chaussées routières où la dispersion du trafic répartit la charge sur une zone plus large.
Le système de numéro de classification d’aéronef (ACN) et de numéro de classification de chaussée (PCN), normalisé par l’OACI et détaillé dans la FAA AC 150/5335-5C, fournit le cadre pour évaluer si une chaussée donnée peut supporter un aéronef particulier sans subir de détérioration structurelle incluant l’orniérage. L’ACN exprime l’effet structurel relatif d’un aéronef sur une chaussée pour une catégorie de résistance de plateforme standard spécifiée : élevée (CBR 15), moyenne (CBR 10), faible (CBR 6) ou très faible (CBR 3). Le PCN exprime la capacité portante de la chaussée pour des opérations sans restriction.
Pour qu’une chaussée soit adéquate, l’ACN de l’aéronef ne doit pas dépasser le PCN de la chaussée. Un dépassement persistant ACN/PCN — lorsque des aéronefs plus lourds que l’aéronef de conception opèrent régulièrement sur la chaussée — conduit directement à un orniérage accéléré à la fois par une surcontrainte de la plateforme et par une déformation par fluage de cisaillement dans les couches d’enrobé. Une chaussée conçue pour PCN 50/F/C/X/T (plateforme moyenne, CBR 10) subira des déformations de plateforme sensiblement plus élevées et un orniérage accéléré si elle est régulièrement utilisée par un aéronef avec un ACN de 75, car la déformation verticale de compression de la plateforme augmente approximativement avec le carré du rapport de charge.
Une différence clé entre l’orniérage des chaussées routières et aéroportuaires est que les configurations de trains d’atterrissage des aéronefs appliquent des charges de roues doubles ou tandem espacées suffisamment proches (généralement 0,75–1,5 m entre les pneus sur le même train) pour que leurs bulbes de contrainte se chevauchent significativement dans les couches de chaussée. Ce champ de contrainte chevauchant crée une zone de cisaillement élevé plus large qu’un pneu unique, favorisant la formation d’ornières plus larges mais distribuant également la charge plus efficacement à la plateforme. Les aéronefs gros-porteurs comme le Boeing 777 avec sa configuration de train d’atterrissage principal à six roues double-tandem produisent un motif complexe de contraintes dans la chaussée qui doit être explicitement modélisé à l’aide d’analyses élastiques multicouches ou par éléments finis.

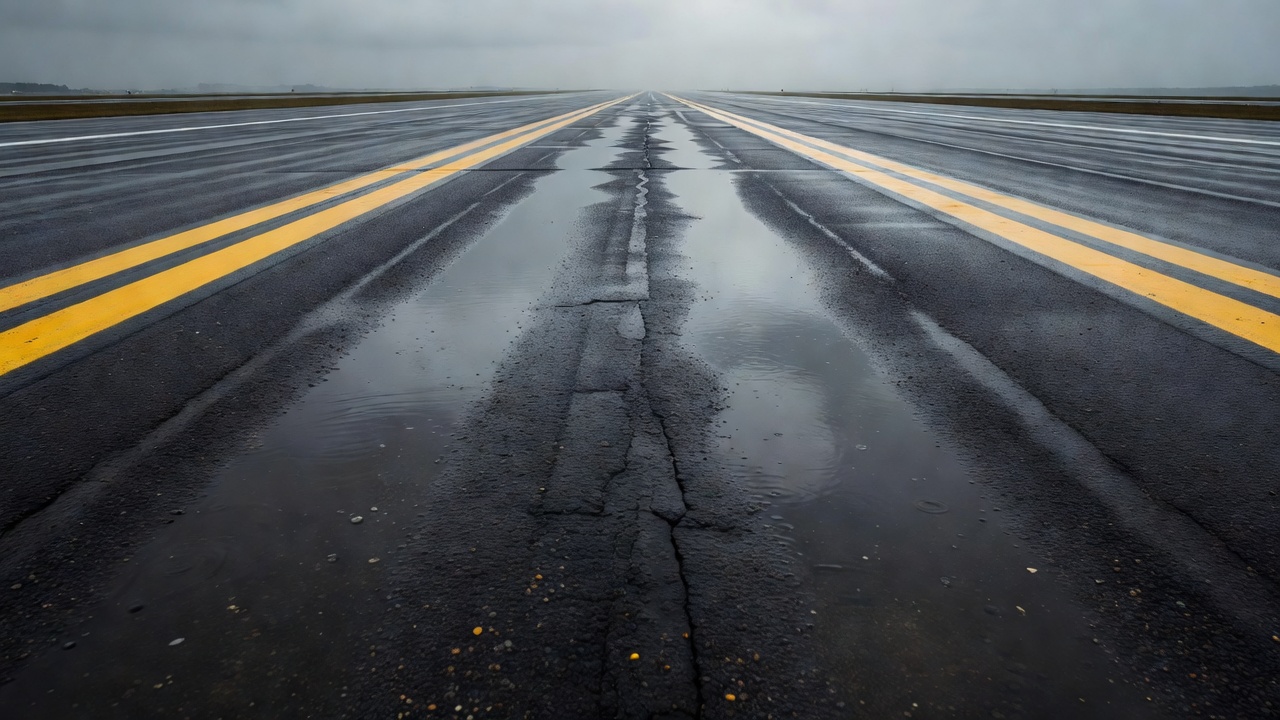

La conséquence la plus immédiate sur la sécurité de l’orniérage des pistes est la formation de flaques d’eau — l’accumulation d’eau de pluie ou de fonte de neige dans les dépressions longitudinales des passages de roues. Contrairement aux chaussées autoroutières où la pente transversale de drainage de 1,5–2% peut déplacer l’eau latéralement hors de la voie de circulation, les pentes transversales des pistes sont limitées par l’Annexe 14 de l’OACI à un maximum de 1,5% (et généralement 1,0–1,25% sur les pistes principales) pour éviter les difficultés de contrôle latéral lors des atterrissages par vent de travers. Cette pente transversale modeste, combinée à la largeur d’une piste typique (45–60 m), signifie que l’eau doit parcourir des distances latérales substantielles pour atteindre les drains de bord. Les dépressions d’ornières de seulement 6 à 10 mm peuvent piéger l’eau dans les passages de roues, créant des films d’eau longitudinaux continus lors des épisodes de pluie.
L’aquaplanage se produit lorsqu’un film de fluide entre le pneu et la surface de la chaussée génère une pression hydrodynamique suffisante pour soulever complètement le pneu de la chaussée. La vitesse critique d’aquaplanage pour un pneu pneumatique est approximée empiriquement par la formule bien connue de Horne : Vp = 9 × √P, où Vp est la vitesse d’aquaplanage en nœuds et P est la pression de gonflage du pneu en psi. Pour un pneu d’aéronef commercial typique gonflé à 200 psi, la vitesse d’aquaplanage prédite est d’environ 127 nœuds — une vitesse bien dans la plage des vitesses au sol d’atterrissage de la plupart des avions à réaction. Des profondeurs d’eau aussi faibles que 2,5–5,0 mm (0,1–0,2 po) sont suffisantes pour initier l’aquaplanage dynamique sur des surfaces de chaussée lisses aux vitesses de toucher des roues typiques, et la présence d’ornières concentre l’eau à des profondeurs dépassant largement l’épaisseur moyenne du film d’eau de la piste, créant des déclencheurs localisés d’aquaplanage dans des sections de chaussée par ailleurs bien drainées.
Il existe trois formes reconnues d’aquaplanage pertinentes pour les opérations sur piste : l’aquaplanage dynamique (séparation complète du pneu de la chaussée par un film de fluide), l’aquaplanage visqueux (un film lubrifiant mince sur une surface lisse qui empêche le contact direct caoutchouc-chaussée à des vitesses inférieures), et l’aquaplanage par caoutchouc reverti (la vapeur générée par les pneus chauffés par friction sur chaussée humide soulève le pneu). L’orniérage contribue principalement à l’aquaplanage dynamique en augmentant la profondeur d’eau disponible dans la trajectoire du pneu, mais peut également exacerber l’aquaplanage visqueux lorsque les dépôts de caoutchouc des atterrissages répétés se combinent à l’eau peu profonde dans les ornières pour créer une interface à très faible friction.
La génération de débris d’objets étrangers (FOD) est une conséquence secondaire mais significative pour la sécurité de l’orniérage sévère des pistes. Lorsque les ornières se développent au point où la surface bitumineuse commence à se fissurer aux bords de la dépression — généralement aux points de charnière où la chaussée fléchit pour s’adapter à l’orniérage de la plateforme ou sur la crête de soulèvement des ornières de fluage de cisaillement — des particules de granulats libres et des fragments d’enrobé sont libérés par le frottement des pneus lors des opérations des aéronefs. Ces particules libérées constituent des FOD qui peuvent être ingérées par les moteurs à réaction, causant des dommages aux aubes de compresseur avec des coûts de réparation dépassant fréquemment 1 million de dollars par incident moteur, ou peuvent pénétrer les pneus et les réservoirs de carburant des aéronefs. Le programme de prévention des FOD de la FAA identifie explicitement la détérioration de la surface des chaussées, y compris l’orniérage, comme une source primaire de FOD et exige une inspection régulière et une réparation rapide des zones de chaussée détériorées.
La détection visuelle automatisée de l’orniérage des chaussées à l’aide de l’intelligence artificielle représente une capacité transformatrice pour la gestion des chaussées, en particulier lorsqu’elle est intégrée à des plateformes d’inspection par drone. Le défi technique central est que l’orniérage — contrairement à la fissuration ou aux nids-de-poule — est fondamentalement une déformation géométrique tridimensionnelle de la surface de la chaussée plutôt qu’une caractéristique de surface bidimensionnelle. Par conséquent, les approches pures de classification d’images 2D ont une efficacité limitée pour l’estimation directe de la profondeur d’ornière, et les méthodes basées sur l’IA les plus performantes combinent l’analyse visuelle avec des techniques de reconstruction 3D.
Les réseaux de neurones convolutifs profonds (CNN) entraînés sur des images de chaussée étiquetées peuvent détecter les signatures visuelles de l’orniérage : les lignes d’ombre parallèles caractéristiques générées par les bords de l’ornière sous un ensoleillement directionnel, les différences de texture entre les granulats compactés du passage de roue et la surface non circulée, et la présence d’eau stagnante ou de taches d’humidité plus foncées dans les zones déprimées. Les modèles de segmentation sémantique tels que U-Net, DeepLabV3+, et les architectures basées sur les transformeurs (SegFormer, Swin Transformer) classent chaque pixel d’une image de chaussée en catégories de détérioration incluant l’orniérage, la fissuration et les réparations. Ces modèles atteignent des précisions de classification au niveau du pixel dépassant 90% pour la détection de l’orniérage lorsqu’ils sont entraînés sur des ensembles de données suffisants et représentatifs.
Pour la mesure quantitative de la profondeur d’ornière, l’état de l’art combine la photogrammétrie SfM avec l’apprentissage profond. Les images de drone sont traitées via des pipelines SfM (Agisoft Metashape, Pix4D, ou des alternatives open-source comme COLMAP) pour générer des nuages de points 3D denses. Un masque de détection d’orniérage basé sur CNN identifie les régions des passages de roues dans l’orthomosaïque correspondante, et le nuage de points 3D dans ces régions masquées est analysé à l’aide d’algorithmes automatisés de simulation de règle pour extraire la profondeur d’ornière à des intervalles longitudinaux programmables. Une étude de recherche de Chen et al. (2024) a démontré cette approche intégrée sur un segment d’essai autoroutier de 5 km, atteignant un coefficient de corrélation de R² = 0,91 entre les profondeurs d’ornière dérivées par l’IA et les mesures de référence manuelles par règle, avec une erreur absolue moyenne de 1,8 mm sur des profondeurs d’ornière allant de 3 à 28 mm.
Les données d’orniérage détectées par IA sont les plus précieuses lorsqu’elles sont intégrées dans un système de gestion des chaussées (SGC) qui suit l’état dans le temps, prédit la détérioration future et priorise les traitements d’entretien et de réhabilitation. Le cadre de l’indice de condition des chaussées (PCI), selon l’ASTM D6433, attribue des valeurs déductives pour l’orniérage basées sur la sévérité et l’étendue qui réduisent le score PCI global. Les relevés d’orniérage automatisés alimentant directement le SGC éliminent la subjectivité, l’incohérence et le coût de main-d’œuvre associés aux relevés visuels manuels. La plateforme de TarmacView illustre cette intégration, en ingérant des images capturées par drone, en les traitant via des modèles d’IA de détection d’orniérage, en classant les ornières détectées selon l’échelle de sévérité TxDOT, et en présentant les résultats dans un tableau de bord géospatial qui permet aux exploitants d’aéroports et d’autoroutes de suivre le développement des ornières au fil du temps et de planifier des interventions basées sur des mesures objectives et reproductibles.
Le choix d’une stratégie de réparation de l’orniérage appropriée nécessite un diagnostic précis du mécanisme d’orniérage, de la profondeur et des couches de chaussée affectées. L’application d’un traitement de surface à une chaussée présentant un orniérage structurel profond entraîne une réapparition rapide de la détérioration et un gaspillage de dépenses. La hiérarchie des réparations va de l’intervention minimale pour l’orniérage par densification peu profond à la reconstruction en pleine profondeur pour l’orniérage de la plateforme.

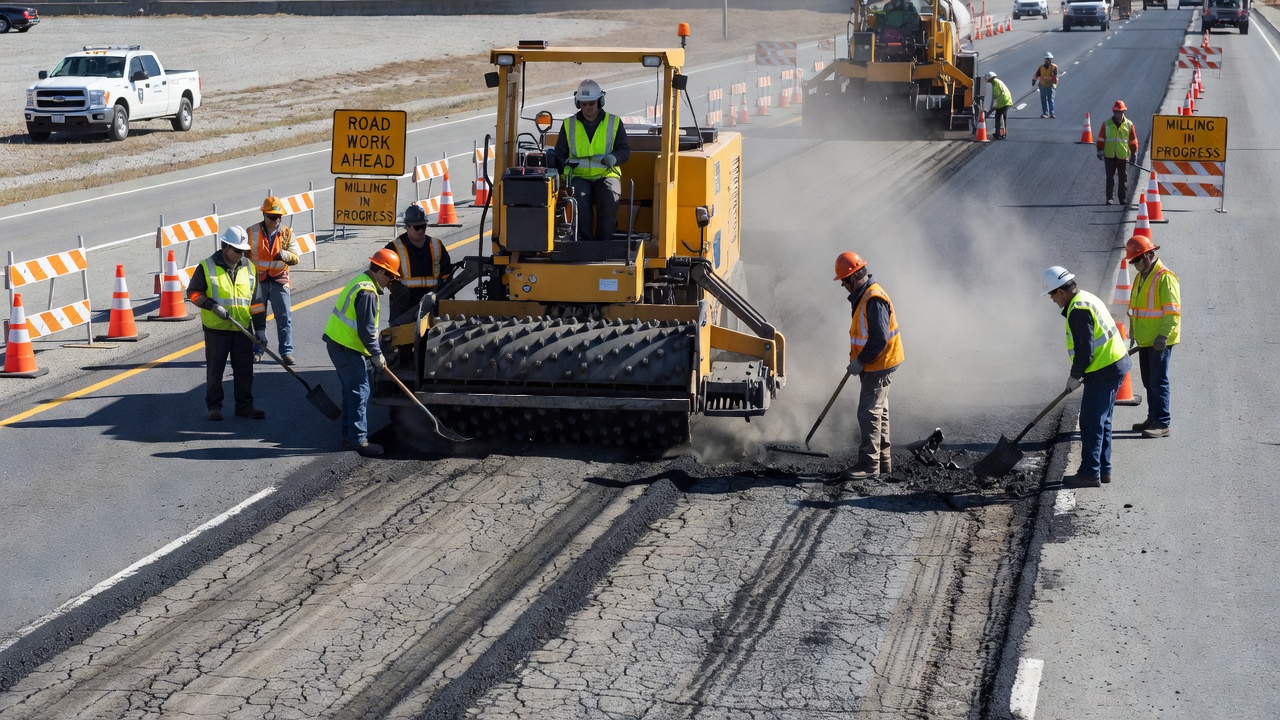

Pour l’orniérage par fluage de cisaillement confiné aux couches d’enrobé supérieures avec des profondeurs allant jusqu’à environ 50 mm (2 po), le fraisage et la repose en place constituent la réparation préférée et la plus économique. Le procédé consiste à fraiser à froid l’enrobé orniéré jusqu’à une profondeur qui élimine tout le matériau visiblement déformé — généralement 40–75 mm (1,5–3 po) selon la profondeur de l’ornière et la configuration des couches de BB — et à le remplacer par un nouvel enrobé bitumineux résistant à l’orniérage compacté à la densité spécifiée. Le tambour de coupe de la fraiseuse peut profiler pour n’enlever que les ornières des passages de roues tout en laissant intacte la surface adjacente non circulée, bien que le fraisage sur toute la largeur de la voie soit généralement recommandé pour éviter les joints de construction longitudinaux dans les passages de roues.
La clé du succès d’une réparation par fraisage et repose en place est l’utilisation d’une formulation de mélange résistant à l’orniérage pour le matériau de repose. Le BB de remplacement doit être conçu avec un grade de liant PG d’un ou deux grades supérieurs à celui utilisé initialement si le ramollissement lié à la température a contribué à l’orniérage, et la structure granulaire doit privilégier le contact pierre-sur-pierre avec un VMM minimum de 14% pour les mélanges de dimension nominale maximale de 12,5 mm. Un liant modifié aux polymères (par exemple, PG 76-22 ou PG 82-22 avec modification au SBS) offre une résistance à l’orniérage sensiblement améliorée à des températures élevées par rapport aux liants non modifiés. Une couche d’accrochage correctement exécutée appliquée à 0,15–0,30 L/m² de bitume résiduel entre la surface fraisée et la nouvelle repose est essentielle pour un comportement monolithique de la chaussée réparée.
Le rechargement consiste à placer une nouvelle couche (ou plusieurs) d’enrobé sur la surface orniérée existante pour restaurer à la fois le profil transversal et la qualité de roulement. Le rechargement est approprié lorsque l’orniérage est modéré (généralement 13–25 mm), est confiné à la couche de surface, et que la structure de chaussée sous-jacente reste saine. Les ornières existantes doivent être remplies et nivelées — soit par une couche de nivellement séparée, soit par une mise en place à épaisseur variable du matériau de rechargement — pour garantir que la surface finie est exempte de réflexion d’ornière. Une épaisseur minimale de rechargement de 40 mm (1,5 po) pour le BB à granulométrie dense est recommandée pour la contribution structurelle ; les rechargements plus minces fonctionnent principalement comme des couches de roulement fonctionnelles.
Une mise en garde cruciale est que les rechargements ne corrigent pas la cause profonde de l’orniérage par fluage de cisaillement si le mélange instable est laissé en place sous le rechargement. À moins que la cause sous-jacente (mélange instable, fondation sensible à l’humidité, épaisseur insuffisante) ne soit traitée par fraisage ou reconstruction, le rechargement finira par s’orniérer à nouveau. Pour cette raison, le fraisage-rechargement (fraisage de 25–50 mm suivi de la mise en place du rechargement) plutôt que le rechargement seul est le traitement préféré lorsque l’orniérage par fluage de cisaillement s’étend au-delà de la surface immédiate. La surface fraisée offre également une excellente liaison mécanique pour le rechargement, réduisant le risque de délaminage et de détérioration réfléchie.
La reconstruction en pleine profondeur est nécessaire lorsque l’orniérage résulte d’une défaillance de la plateforme ou lorsque la profondeur combinée de l’orniérage sur toutes les couches de chaussée dépasse environ 75–100 mm (3–4 po). Ce traitement implique l’enlèvement complet de la structure de chaussée existante — couches d’enrobé, couche de fondation et, dans certains cas, la partie supérieure de la plateforme — et la reconstruction avec de nouveaux matériaux conçus pour résister aux charges de trafic qui ont causé la défaillance initiale. La reconstruction offre la possibilité de traiter les causes profondes de manière exhaustive : stabilisation de la plateforme à la chaux, au ciment ou aux cendres volantes pour augmenter la capacité portante ; renforcement géosynthétique (géogrilles ou géotextiles) à l’interface plateforme-fondation pour améliorer la répartition des charges ; augmentation de l’épaisseur de la chaussée pour réduire les déformations de la plateforme ; et utilisation d’enrobé résistant à l’orniérage de qualité supérieure dans les couches supérieures.
Le coût de la reconstruction en pleine profondeur varie d’environ 100 à 300 dollars par mètre carré (120–360 dollars par yard carré) pour les chaussées autoroutières et peut être sensiblement plus élevé pour les pistes d’aéroport en raison de spécifications de matériaux plus strictes, de fenêtres de construction nocturnes et d’exigences de sécurité. Malgré le coût initial élevé, la reconstruction est rentable par rapport aux cycles répétés de fraisage-repose qui ne parviennent pas à traiter l’orniérage de la plateforme — une section de chaussée recevant trois traitements successifs de fraisage-repose sur 10 ans sans traitement de la plateforme peut finalement coûter plus cher qu’une seule reconstruction correctement exécutée tout en offrant des performances à long terme inférieures.
Au-delà des réparations curatives, les stratégies préventives lors de la conception et de la construction des chaussées sont les moyens les plus rentables de contrôler l’orniérage. Les approches préventives clés incluent :
Utilisation de liants modifiés aux polymères (PMB) — La modification au styrène-butadiène-styrène (SBS) à 3–5% en poids du liant augmente la classe de performance à haute température d’un à deux grades (par exemple, de PG 64-22 à PG 76-22) et améliore considérablement la résistance à l’orniérage. Le réseau de polymères SBS fournit une récupération élastique qui permet au liant de résister à l’écoulement permanent sous charge de cisaillement répétée. L’essai de fluage-récupération à contraintes multiples (MSCR), spécifié dans l’AASHTO M 332, quantifie cet avantage par le paramètre de conformité de fluage non récupérable (Jnr) ; des valeurs de Jnr inférieures à 0,5 kPa⁻¹ au niveau de contrainte de conception indiquent une excellente résistance à l’orniérage.
Enrobé bitumineux à matrice de pierres (SMA) — Le SMA utilise un squelette granulaire à granulométrie discontinue avec une teneur en gros granulats de 70–80% verrouillés par contact pierre-sur-pierre, les vides étant remplis par un mastic riche composé de liant bitumineux, de filler minéral et de stabilisant en fibres de cellulose ou minérales. Cette structure développe une résistance au cisaillement élevée par le verrouillage des granulats plutôt que par la seule rigidité du liant, la rendant moins sensible au ramollissement induit par la température. L’expérience européenne avec le SMA sur 40 ans et l’expérience américaine depuis le début des années 1990 ont systématiquement démontré des performances d’orniérage supérieures au BB conventionnel à granulométrie dense, avec des profondeurs d’ornière typiques du SMA de 1 à 3 mm après 10 à 15 ans de trafic lourd, contre 6 à 12 mm pour les mélanges à granulométrie dense dans des comparaisons côte à côte.
Béton bitumineux à module élevé (BBME) — Utilisé extensivement en France (Enrobés à Module Élevé, EME) et de plus en plus ailleurs, le BBME atteint une rigidité élevée grâce à une combinaison de liants routiers durs (généralement de qualité de pénétration 10/20 ou 15/25) et d’une teneur élevée en liant (5,5–6,0%) qui produit une très faible teneur en vides d’air après compactage. Le module élevé réduit la déformation verticale de compression transmise à la plateforme pour une épaisseur de chaussée donnée, tandis que la faible teneur en vides d’air minimise la densification post-construction. Les couches de fondation en EME sont un élément standard de la conception des chaussées françaises pour les itinéraires à fort trafic depuis les années 1980 et ont un historique documenté de contribution quasi nulle à l’orniérage de la part de la couche d’EME elle-même.
| Stratégie de réparation | Type d’orniérage applicable | Plage de profondeur typique | Extension attendue de la durée de vie | Considérations clés |
|---|---|---|---|---|
| Aucune action / surveillance | Densification peu profonde | < 6 mm (< 0,25 po) | Surveillance | Acceptable si l’orniérage s’est stabilisé ; poursuivre la surveillance périodique |
| Micro-revêtement / mince couche de roulement | Densification, orniérage mineur du mélange | 6–13 mm (0,25–0,5 po) | 5–8 ans | Remplit les ornières ; ne traite pas l’instabilité sous-jacente du mélange |
| Fraisage et repose en place | Orniérage par fluage de cisaillement | 13–50 mm (0,5–2 po) | 8–12 ans | Doit utiliser un mélange de remplacement résistant à l’orniérage ; couche d’accrochage cruciale |
| Fraisage et rechargement | Orniérage du mélange, détérioration de surface | 13–75 mm (0,5–3 po) | 10–15 ans | Nécessite une liaison adéquate ; vérifier l’état de la fondation avant rechargement |
| Reconstruction en pleine profondeur | Orniérage de plateforme, défaillance structurelle profonde | >75 mm (>3 po) | 20–30 ans | Traite la cause profonde ; coût le plus élevé ; nécessite une planification de la gestion du trafic |
On ne saurait trop insister sur l’importance de diagnostiquer correctement le mécanisme d’orniérage avant de choisir une stratégie de réparation. Les tranchées d’examen, les carottes, les relevés GPR et les essais au déflectomètre à masse tombante (FWD) contribuent tous aux informations diagnostiques. Une chaussée qui est fraisée, reposée et à nouveau orniérée en deux ans n’a pas été correctement diagnostiquée — l’argent dépensé pour la réparation échouée aurait été mieux investi dans l’investigation forensique qui aurait dû la précéder.
