Écaillage (Spalling)
L'écaillage est la cassure, l'éclatement ou la perte de matière du béton au niveau des joints, des bords ou des fissures de la chaussée — un défaut critique sur...

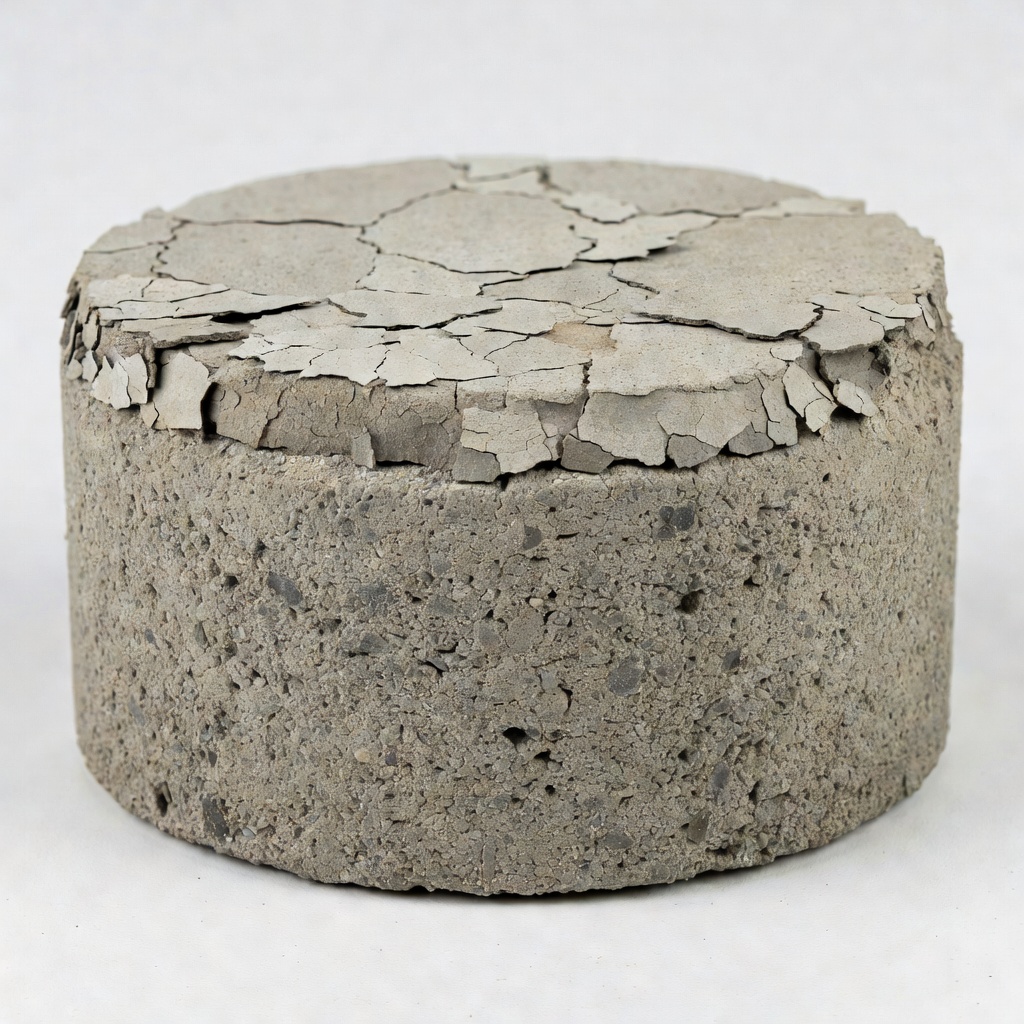

L’écaillage est la détérioration progressive de la couche supérieure de la dalle de béton, généralement de 3 à 13 mm de profondeur, causée par les cycles de gel-dégel, un mauvais entraînement de l’air ou l’exposition aux produits chimiques de déverglaçage. Dans le FHWA LTPP, l’écaillage sur les chaussées en béton est un défaut de surface sans niveau de sévérité défini. Couvre les causes, l’apparence visuelle, la différenciation de l’éclatement et l’évaluation de surface.
L’écaillage est un défaut de surface des chaussées en béton défini comme la perte progressive de la couche de mortier superficielle par effritement, décollement ou désintégration, s’étendant généralement de 3 à 13 mm (1/8 à 1/2 po) dans la dalle. L’American Concrete Institute (ACI 201.1R-08) fournit la définition faisant autorité : « Effritement ou décollement local de la partie superficielle du béton durci ou du mortier. » Cette détérioration commence par de petites zones qui peuvent coalescer et s’étendre avec le temps, exposant des surfaces de plus en plus grandes de granulats grossiers et conduisant finalement à la perte de particules de granulats de la surface.

L’écaillage est systématiquement la dégradation de surface la plus fréquemment signalée dans les chaussées en climat froid, selon les enquêtes des agences routières d’État et des exploitants aéroportuaires. Son importance va au-delà de l’apparence esthétique — l’écaillage réduit l’épaisseur effective de la dalle, crée des surfaces irrégulières qui compromettent la qualité de roulement et, dans les environnements aéroportuaires, génère des débris d’objets étrangers (FOD) qui présentent des risques directs pour la sécurité des moteurs, des pneus et des surfaces de contrôle des aéronefs.
La définition de l’écaillage varie légèrement selon les organismes de normalisation, mais tous convergent vers la même description fondamentale d’une détérioration superficielle peu profonde de la couche de mortier du béton :
| Organisation | Définition | Plage de Profondeur | Classification de Sévérité |
|---|---|---|---|
| ACI 201.1R-08 | Effritement ou décollement local du béton durci ou du mortier de surface | Légère : surface uniquement ; Moyenne : 5–10 mm ; Sévère : >10 mm | 3 niveaux : Légère, Moyenne, Sévère |
| FHWA LTPP (JCP 8b) | Détérioration de la couche supérieure de la dalle de béton | 3 à 13 mm (typique) | Aucun (étendue mesurée uniquement) |
| FAA PAVER (Code 70) | Détérioration de surface due à des défauts de construction, de matériaux ou d’environnement | Non spécifiée numériquement | 3 niveaux : L, M, H (basé sur le potentiel FOD) |
| PCA / NRMCA | Effritement ou décollement local de la surface finie dû aux cycles de gel-dégel | 3–10 mm (modéré) | 3 niveaux : Légère, Modérée, Sévère |
| ASTM C672 | Évaluation visuelle de l’écaillage de surface après gel-dégel + exposition aux déverglacants | Implicite dans les photographies (échelle 0–5) | 6 niveaux : 0 (aucun) à 5 (sévère) |
Le Manuel d’identification des dégradations FHWA LTPP (FHWA-RD-03-031, Quatrième Édition et FHWA-HRT-13-092, Cinquième Édition) fournit la description la plus largement référencée : « L’écaillage est la détérioration de la couche supérieure de la dalle de béton, normalement de 3 mm à 13 mm (environ 1/8 po à 1/2 po), et peut survenir n’importe où sur la chaussée. » La plage de profondeur est essentielle pour distinguer l’écaillage des défauts plus profonds tels que l’éclatement (qui s’étend sur toute l’épaisseur de l’enrobage) et la délamination (qui se produit sur un plan généralement situé à 25–75 mm sous la surface).
L’écaillage est enregistré dans les relevés LTPP par nombre de dalles affectées et surface totale en mètres carrés de surface écaillée. Aucun niveau de sévérité n’est attribué dans le programme LTPP — l’étendue seule est considérée suffisante pour suivre la progression dans le temps. Cette approche diffère du système FAA PAVER et des directives de l’ACI, qui définissent trois niveaux de sévérité avec des critères visuels et opérationnels distincts.
Dans les chaussées en béton armé continu (CRCP), l’écaillage est classé comme dégradation de type CRCP 4b, regroupé avec la fissuration en réseau (CRCP 4a) dans la Catégorie B — Défauts de Surface. La même plage de profondeur (3–13 mm) et les mêmes protocoles de mesure s’appliquent.
L’écaillage est un mécanisme de dommage par gel-dégel qui se produit lorsque le système de pores du béton devient saturé de manière critique et que l’eau à l’intérieur gèle, générant des contraintes internes qui dépassent la résistance à la traction de la pâte de ciment. Les causes principales peuvent être organisées en cinq catégories.
La physique fondamentale des dommages par gel-dégel a été établie par T.C. Powers (1945) avec sa théorie de la pression hydraulique et affinée plus tard par Powers et Helmuth (1956) avec la théorie de la pression osmotique. Lorsque l’eau gèle dans les pores du béton, elle se dilate d’environ 9 % en volume. Si le système de pores est saturé au-delà d’un seuil critique — environ 86 % de saturation selon Fagerlund (1977) — la pression hydraulique générée par la formation de glace dépasse la résistance à la traction de la pâte de ciment environnante, provoquant des microfissures qui désintègrent progressivement la couche superficielle.
Chaque cycle de gel-dégel cause des dommages progressifs. Les saisons hivernales avec des transitions fréquentes de gel-dégel (cycles diurnes au-dessus et au-dessous de 0 °C) sont plus dommageables que les périodes de gel soutenu. Le nombre de cycles, et non seulement la température minimale, gouverne le taux de progression de l’écaillage. Aux États-Unis, la FHWA classe les conditions d’exposition à l’aide de cartes des zones de gel-dégel qui informent les exigences d’entraînement de l’air pour les chaussées en béton.
Le facteur le plus important pour la résistance à l’écaillage est le système de vides d’air entraînés. Un air entraîné correctement fournit des vides microscopiques (généralement de 0,05 à 1,25 mm de diamètre) qui agissent comme des chambres d’expansion pour l’eau gelée, soulageant la pression hydraulique avant qu’elle n’endommage la pâte. L’efficacité du système de vides d’air est régie par trois paramètres :
| Paramètre | Définition | Valeur Recommandée pour l’Exposition au Gel-Dégel |
|---|---|---|
| Facteur d’Espacement (L̄) | Distance maximale entre tout point de la pâte de ciment et le vide d’air le plus proche | ≤ 0,200 mm (0,008 po) |
| Surface Spécifique (α) | Surface des vides d’air divisée par leur volume total | ≥ 24 mm²/mm³ (600 po²/po³) |
| Teneur en Air Totale | Volume d’air dans le béton frais en pourcentage du volume total | 5,0–7,5 % selon la taille des granulats et la classe d’exposition |
| Nombre SAM | Valeur d’essai sur béton frais corrélée au facteur d’espacement | ≤ 0,20 psi (corrélé à ~0,008 po de facteur d’espacement) |
L’ACI 201.2R Guide pour un Béton Durable spécifie les teneurs en air total minimales en fonction de la dimension nominale maximale des granulats et de la classe d’exposition :
| Dimension Nominale Maximale des Granulats | Exposition F1 (Modérée) | Expositions F2 et F3 (Sévère/Très Sévère) |
|---|---|---|
| 9,5 mm (3/8 po) | 7,0 % | 7,5 % |
| 12,5 mm (1/2 po) | 7,0 % | 7,0 % |
| 19,0 mm (3/4 po) | 6,5 % | 7,0 % |
| 25,0 mm (1 po) | 6,5 % | 6,5 % |
| 37,5 mm (1-1/2 po) | 6,0 % | 6,5 % |
| 50,0 mm (2 po) | 6,0 % | 6,0 % |
Tolérance de chantier sur la teneur en air : ±1,5 %
L’incapacité à obtenir un entraînement de l’air adéquat est la cause la plus fréquente d’écaillage dans les nouvelles chaussées en béton. Les raisons courantes des systèmes de vides d’air inefficaces incluent : perte de 1–2 % de teneur en air lors du pompage et de la mise en place, interaction entre certains agents entraîneurs d’air et les réducteurs d’eau haute performance à base de polycarboxylate, sur-vibration créant des zones localisées à faible teneur en air (traînées de vibrateur), et utilisation d’agents entraîneurs d’air non à base de résine Vinsol avec des constituants de mélange incompatibles.
Les produits chimiques de déverglaçage accélèrent considérablement l’écaillage en modifiant le comportement de congélation de la solution interstitielle. La théorie de la pression osmotique explique ce mécanisme : lorsque les sels dissous (chlorures, acétates ou formiates) se concentrent dans la solution interstitielle restée non gelée pendant le gel, des gradients de pression osmotique se développent qui attirent de l’eau supplémentaire vers les sites de gel, augmentant la pression hydraulique au-delà de ce que le système de vides d’air peut accommoder.
Le chlorure de calcium (CaCl₂) et le chlorure de sodium (NaCl) sont les accélérateurs d’écaillage les plus agressifs parmi les déverglacants courants. Le chlorure de magnésium (MgCl₂) et l’acétate de potassium (KAc) contribuent également mais par des mécanismes chimiques différents. La Federal Highway Administration et la Portland Cement Association déconseillent fortement l’application de tout produit chimique de déverglaçage sur les nouvelles chaussées en béton durant le premier hiver de service, car le béton n’a pas encore développé une maturité suffisante et le système de vides d’air nécessite des cycles de conditionnement par saturation initiaux pour devenir pleinement efficace.
La méthode d’essai ASTM C672 évalue spécifiquement la résistance à l’écaillage sous exposition aux produits chimiques de déverglaçage, en utilisant une solution de chlorure de calcium à 4 % en accumulation sur la surface d’essai durant 50 cycles de gel-dégel. Des études de l’ACI Foundation ont documenté que le béton exposé aux déverglacants peut connaître des taux d’écaillage 5 à 10 fois plus élevés qu’un béton identique exposé aux cycles de gel-dégel avec de l’eau seule.
Les opérations de finition ont un effet direct et souvent sous-estimé sur la résistance à l’écaillage. La finition du béton implique plusieurs passes avec des truelles à longue lame, des dameuses et des truelles qui manipulent la zone de surface. Une finition incorrecte peut détruire le système de vides d’air dans les 3–10 mm supérieurs de la dalle — précisément la zone de profondeur où l’écaillage se produit.
La Portland Cement Association identifie ces causes liées à la finition :
Le Manuel d’identification des dégradations FAA PAVER identifie spécifiquement la « sur-finition, l’ajout d’eau pendant la finition et les tentatives de réparation de surface avec du mortier » comme des défauts de construction causant l’écaillage, notant que ceux-ci produisent généralement un écaillage sur une partie d’une dalle plutôt qu’uniformément.
Le béton nécessite une humidité, une température et un temps adéquats pour développer la microstructure dense et peu perméable nécessaire à la résistance au gel-dégel. La cure affecte directement le degré d’hydratation et la structure poreuse capillaire résultante de la zone de surface.
L’ACI 201.2R spécifie les rapports eau/matériaux cimentaires maximaux pour l’exposition au gel-dégel :
| Classe d’Exposition | Description | w/cm Max. (Béton Non Armé) | w/cm Max. (Béton Armé) |
|---|---|---|---|
| F0 | Non exposé au gel-dégel | Aucune limite | Aucune limite |
| F1 | Modérée — exposé au gel-dégel, très faible probabilité de quasi-saturation | 0,50 | 0,50 |
| F2 | Sévère — exposé au gel-dégel, forte probabilité de quasi-saturation, sans déverglacants | 0,45 | 0,45 |
| F3 | Très Sévère — exposé au gel-dégel et aux produits chimiques de déverglaçage | 0,45 | 0,40 |
Des résistances à la compression minimales du béton sont également recommandées : 3500 psi (24 MPa) pour une exposition au gel-dégel sans déverglacants, et 4000 psi (28 MPa) lorsque des déverglacants seront utilisés.
La PCA recommande également des limites sur les matériaux cimentaires supplémentaires pour la résistance à l’écaillage : maximum 25 % de cendres volantes, 50 % de ciment de laitier ou 10 % de fumée de silice en poids du total des matériaux cimentaires, car des taux de substitution plus élevés ont été associés à une résistance à l’écaillage réduite dans certaines études.
Le programme FHWA Long-Term Pavement Performance (LTPP) fournit le cadre standard de classification des dégradations utilisé par les agences routières à travers l’Amérique du Nord. Dans ce cadre, l’écaillage est classé avec des protocoles spécifiques d’identification, de mesure et d’enregistrement.
Dans le Manuel d’identification des dégradations LTPP pour les chaussées en béton de ciment portland jointoyé (JCP), l’écaillage est désigné comme Dégradation de type 8b, regroupé avec la fissuration en réseau (8a) dans la Catégorie C — Défauts de Surface. Le regroupement reconnaît que la fissuration en réseau précède ou accompagne fréquemment l’écaillage, car le réseau de fines fissures de surface fournit des voies d’infiltration d’eau et crée des concentrations de contraintes qui initient l’écaillage.
Pour les chaussées en béton armé continu (CRCP), la classification équivalente est Dégradation de type 4b (Écaillage) aux côtés de 4a (Fissuration en réseau) dans la Catégorie B — Défauts de Surface.
Les relevés LTPP enregistrent l’écaillage à l’aide de deux métriques :
Le manuel indique : « L’écaillage est mesuré en enregistrant le nombre d’occurrences et les mètres carrés de surface affectée. » Aucun niveau de sévérité n’est attribué — le protocole s’appuie sur la mesure de l’étendue pour suivre la progression dans le temps.
Le manuel LTPP distingue l’écaillage de plusieurs conditions de surface apparentées :
| Dégradation | Distinction Clé par Rapport à l’Écaillage |
|---|---|
| Fissuration en Réseau (8a) | Réseau de fines fissures de surface sans perte de matériau ; peut précéder l’écaillage |
| Éclatement de Joint (6, 7) | Rupture du bord de la dalle à moins de 0,6 m (2 pi) du joint ; croise le joint selon un angle |
| Fissuration en D (2) | Fissures capillaires en croissant adjacentes aux joints ; causées par le gel-dégel des granulats |
| Éclatements (10) | Petites dépressions coniques de 25–100 mm de diamètre, 13–50 mm de profondeur |
| Granulat Poli (9) | Mortier de surface usé exposant des granulats lisses ; pas de perte de matériau |

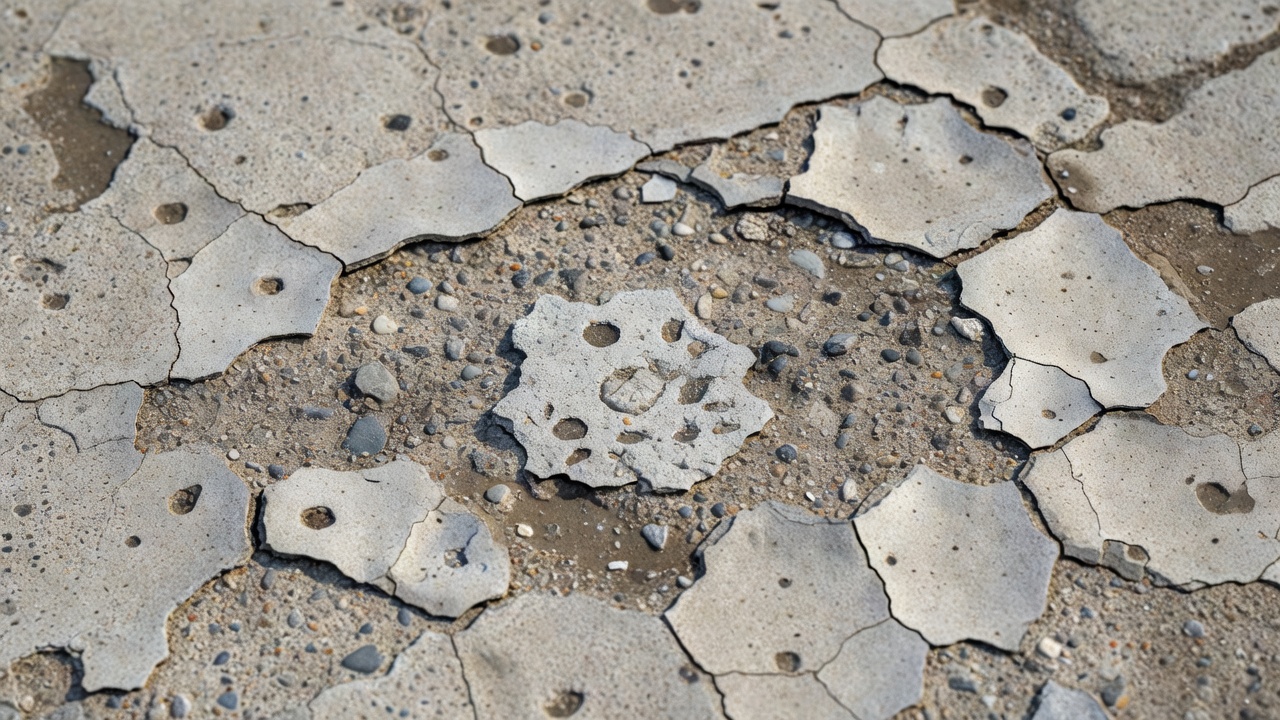

L’apparence visuelle de l’écaillage évolue à travers des stades reconnaissables qui correspondent à une profondeur et une étendue croissantes de la perte de surface.
L’écaillage léger apparaît comme une perte mineure de mortier de surface sans exposition des granulats grossiers. La surface peut paraître « rongée » sur une couche peu profonde, avec les granulats fins (sable) devenant visibles. La surface peut sembler rugueuse au toucher. Dans le système FAA, ce niveau ne présente aucun risque de FOD car aucune particule de granulat n’est détachée. Les zones affectées sont souvent localisées, commençant comme de petites zones de 50–200 mm de diamètre avant de coalescer.

À sévérité modérée, le mortier de surface a été perdu sur une profondeur de 5–10 mm (0,2–0,4 po) , exposant les côtés des particules de granulats grossiers. La surface est rugueuse et criblée de trous. Dans le système FAA, il existe un certain potentiel de FOD car des fragments de mortier isolés peuvent se détacher. Les joints peuvent commencer à montrer les prémices d’écaillage le long de leurs bords. À ce stade, la zone écaillée peut couvrir 10–30 % de la surface de la dalle.
L’écaillage sévère implique la perte de particules de granulats grossiers de la surface, laissant les granulats les plus gros en relief avec le mortier environnant érodé en dessous du niveau des granulats. Dans le système FAA, ce niveau représente un risque élevé de FOD — les fragments de granulats et de mortier détachés peuvent se désolidariser et devenir des FOD. Une « couche de mortier de surface observable à la périphérie de la zone écaillée » est un indicateur caractéristique que le béton a une faible durabilité et continuera à s’écailler. Un balayage de routine est insuffisant pour gérer le risque de FOD à ce niveau de sévérité. L’écaillage sévère s’étend souvent sur plus de 30 % de la surface de la dalle et peut approcher 100 %.
Distinguer correctement l’écaillage de l’éclatement et de la délamination est essentiel pour une évaluation correcte de l’état de la chaussée et le choix des réparations. Ces trois défauts ont des mécanismes, des profondeurs et des approches de réparation différents.
| Propriété | Écaillage | Éclatement | Délamination |
|---|---|---|---|
| Profondeur | 3–13 mm (peu profond, surface uniquement) | 25–100 mm (à travers l’enrobage, plus profond) | 25–75 mm (séparation plane parallèle à la surface) |
| Emplacement | N’importe où sur la surface de la dalle, peut être généralisé | Aux joints, fissures, coins et bords libres | Intérieur de la dalle, souvent non visible jusqu’à ce que le matériau délaminé se détache |
| Cause | Gel-dégel, manque d’air, déverglacants, mauvaise finition | Détérioration du joint, corrosion des goujons, charge d’impact, granulat réactif | Corrosion de l’acier incorporé, gel-dégel, concentration d’eau de ressuage, ASR |
| Mécanisme | Désintégration progressive de la pâte de ciment en surface | Rupture/fissuration du bord vers l’intérieur et vers le bas | Fissuration horizontale le long d’un plan sous la surface |
| Forme | Zones irrégulières, peuvent fusionner | Triangulaire ou en croissant le long des bords des joints/fissures | Circulaire ou elliptique lorsqu’exposée ; détectable par son creux |
| Détection | Observation visuelle de la perte de mortier de surface | Visuel aux joints et bords | Chaînage, sondage au marteau (son creux) ; non visible jusqu’à l’éclatement |
| Type LTPP | JCP 8b / CRCP 4b | JCP 6 et 7 (éclatement de joint/coin) | Non classé séparément (peut être regroupé avec l’écaillage) |
L’éclatement implique la rupture du bord de la dalle à moins de 0,6 m (2 pi) d’un joint ou d’une fissure, l’éclat croisant généralement le joint selon un angle de 30° à 60° par rapport à la surface de la chaussée. Le LTPP définit l’éclatement comme s’étendant sur toute l’épaisseur de l’enrobage du béton et impliquant souvent une perte de matériau. La largeur des éclats est classée en trois niveaux de sévérité dans le LTPP : Faible (< 75 mm de large), Moyen (75–150 mm de large) et Élevé (> 150 mm de large). L’éclatement endommage le mécanisme de transfert de charge aux joints et peut conduire à une détérioration supplémentaire de la dalle.
La délamination est une séparation horizontale souterraine qui se produit parallèlement à la surface de la dalle, généralement à ou près de la profondeur de l’armature (25–75 mm). Contrairement à l’écaillage, qui est immédiatement visible, la délamination peut ne pas être apparente par observation de surface jusqu’à ce que la couche délaminée se détache sous le trafic. Les zones délaminées sont détectées par chaînage ou sondage au marteau — le son creux caractéristique indique une séparation sous la surface. La délamination résulte souvent du tassement différentiel du béton frais, de l’accumulation d’eau de ressuage sous les granulats ou les armatures, ou de la corrosion de l’acier incorporé.
Les éclatements sont apparentés mais distincts — petites dépressions coniques de 25–100 mm de diamètre et 13–50 mm de profondeur causées par des particules de granulats expansives (telles que le chert, certains schistes ou des matériaux réactifs) près de la surface du béton. Un éclatement laisse une cavité conique caractéristique avec la particule incriminée souvent trouvée à l’apex. Les éclatements ne sont pas mesurés dans les relevés LTPP (type 10 — non mesuré).

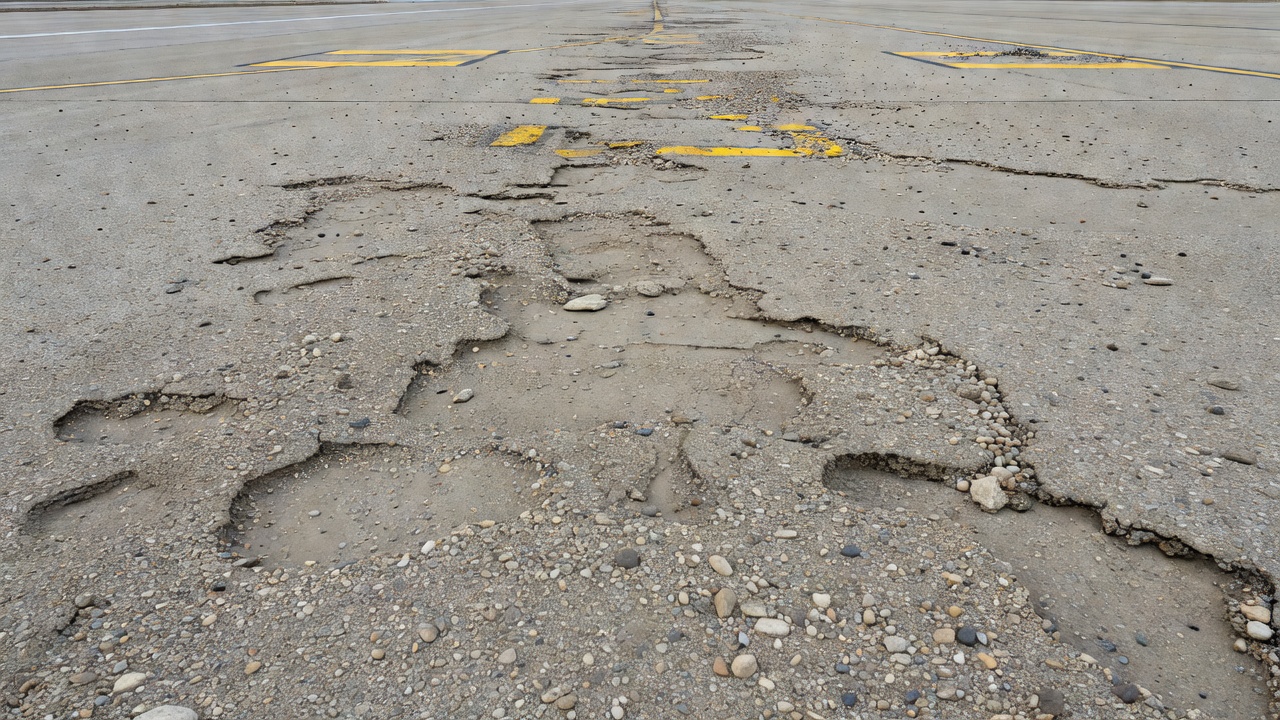

Les chaussées aéroportuaires en béton — pistes, voies de circulation et aires de trafic — présentent des considérations uniques pour l’évaluation et la gestion de l’écaillage en raison des exigences opérationnelles et de sécurité des opérations aériennes.
Le Manuel d’identification des dégradations PAVER de la FAA pour les aérodromes à surface bétonnée classe l’écaillage comme Code de Dégradation 70 et le définit comme une détérioration de surface causée par trois catégories de facteurs :
| Catégorie | Facteurs Spécifiques | Distribution Spatiale |
|---|---|---|
| Défauts de construction | Sur-finition, ajout d’eau pendant la finition, manque de cure, tentatives de réparation au mortier | Partie d’une dalle |
| Défauts de matériaux | Entraînement de l’air inadéquat pour le climat | Plusieurs dalles issues de lots de béton affectés |
| Facteurs environnementaux | Gel avant un gain de résistance suffisant, cycles thermiques de certains aéronefs | Grandes surfaces (gel) ; zones isolées (effets thermiques) |
La classification de sévérité de la FAA se distingue des autres systèmes par son accent explicite sur le potentiel FOD :
| Sévérité | Description | Potentiel FOD | Indicateurs Visuels |
|---|---|---|---|
| L (Faible) | Perte minimale de pâte de surface | Aucun risque de FOD | Mortier de surface s’usant, fines commençant à apparaître |
| M (Moyen) | Perte de pâte de surface ; exposition des côtés des granulats grossiers (< 1/4 de la largeur des granulats) ; ou preuve de granulats grossiers se détachant | Potentiel FOD certain ; fragments isolés de mortier détaché | Granulats devenant visibles, texture de surface rugueuse |
| H (Élevé) | Béton de faible durabilité ; couche de mortier de surface observable à la périphérie de la zone écaillée ; susceptible de continuer à s’écailler ; balayage de routine insuffisant | Risque élevé de FOD | Perte de surface profonde, particules de granulats détachées, débris en surface |
Le manuel PAVER spécifie des règles de comptage importantes pour les inspections d’écaillage :
Le Manuel de Conception des Aérodromes de l’OACI (Doc 9157) et les documents de formation associés (ALACPA Évaluation et Classement des Chaussées) référencent l’écaillage comme un défaut de surface du béton de faible durabilité, causé par l’action du gel-dégel en présence de produits chimiques de déverglaçage. Les directives d’évaluation de l’OACI s’alignent sur la FAA AC 150/5320-17A (Manuel d’Évaluation et de Classement des Surfaces de Chaussées Aéroportuaires — PASER) pour une classification détaillée. Le cadre de l’OACI reconnaît que l’état des chaussées aéroportuaires alimente la méthode ACR-PCR (Classement par Classification d’Aéronef — Classement par Classification de Chaussée) pour la communication de la capacité portante des chaussées.
La préoccupation spécifique aux aérodromes concernant l’écaillage est le FOD. La perte de particules de béton de la surface écaillée peut être ingérée dans les moteurs à réaction, s’incruster dans les pneus (entraînant une défaillance des pneus au décollage), ou heurter les surfaces de contrôle des aéronefs. La FAA et l’OACI soulignent toutes deux que les chaussées écaillées présentant un potentiel FOD nécessitent une remédiation rapide.
Les programmes modernes d’inspection des chaussées utilisent de plus en plus de véhicules aériens sans pilote (UAV) équipés de caméras haute résolution pour la détection des défauts de surface, y compris l’écaillage.
La détection traditionnelle de l’écaillage repose sur l’observation visuelle lors de relevés à pied ou en véhicule lent. Les inspecteurs recherchent la perte de mortier de surface, l’exposition des granulats et l’effritement. La surface affectée est mesurée et enregistrée. Le manuel FAA PASER fournit des guides de référence photographiques pour chaque niveau de sévérité afin de standardiser le jugement des inspecteurs.
Lorsque l’écaillage est présent et que sa cause doit être déterminée, des carottes de béton sont extraites et soumises à un examen pétrographique selon ASTM C856. La pétrographie peut déterminer :
L’essai de laboratoire ASTM C672 applique des cycles contrôlés de gel-dégel avec des produits chimiques de déverglaçage pour mesurer la résistance à l’écaillage, bien que cet essai ait été retiré en 2021 en raison de préoccupations concernant la forte variabilité et la mauvaise corrélation avec les performances sur le terrain pour les bétons contenant des matériaux cimentaires supplémentaires. Une méthode d’essai de remplacement est en cours d’élaboration par l’ACI Foundation.
L’imagerie haute résolution collectée par drones permet la détection et la mesure de l’écaillage sur de grandes surfaces de chaussées. Les caractéristiques de surface détectables à partir d’images de drones incluent :
Des modèles avancés d’apprentissage automatique, notamment les réseaux de neurones convolutifs (CNN) et les modèles de segmentation, peuvent classifier l’écaillage à partir d’images orthomosaïques et géolocaliser les zones affectées pour la priorisation des réparations. La recherche en détection automatisée des défauts de chaussée a démontré que les défauts de surface comme l’écaillage peuvent être identifiés avec des précisions dépassant 90 % en utilisant des modèles correctement entraînés sur de l’imagerie haute résolution.
Les essais Impact Echo (IE) et Vitesse d’Impulsion Ultrasonore (UPV) peuvent détecter la délamination sous la surface, qui peut être présente parallèlement à l’écaillage. Le géoradar (GPR) peut identifier l’accumulation d’humidité souterraine qui contribue aux dommages par gel-dégel. La combinaison de l’imagerie visuelle par drone, du GPR et du chaînage fournit une évaluation complète de l’état de surface et souterrain lié à l’écaillage.

Prévenir l’écaillage nécessite de traiter tous les facteurs contributifs lors de la formulation du mélange de béton, de la construction et des premières années de service.
La mesure préventive la plus critique est un entraînement de l’air adéquat. Selon ACI 201.2R et FHWA-HIF-17-009, le système de vides d’air doit atteindre :
Le facteur d’espacement est le meilleur prédicteur unique de la durabilité au gel-dégel. Un béton avec un facteur d’espacement dépassant 0,200 mm s’écaillera presque certainement sous une exposition au gel-dégel, quelle que soit la teneur en air totale.
La Portland Cement Association recommande :
| Paramètre | Recommandation |
|---|---|
| Résistance à la compression minimale | 4000 psi (28 MPa) lorsque des déverglacants sont utilisés ; 3500 psi (24 MPa) pour le gel-dégel sans déverglacants |
| w/cm maximal | 0,45 pour l’exposition F3 ; 0,40 pour F3 avec armature |
| Affaissement | 3–5 po (75–125 mm) ; ne pas ajouter d’eau sur le chantier |
| Cendres volantes | Maximum 25 % en poids des matériaux cimentaires |
| Ciment de laitier | Maximum 50 % en poids des matériaux cimentaires |
| Fumée de silice | Maximum 10 % en poids des matériaux cimentaires |
| Limite totale des MCS | Maximum 50 % du total des matériaux cimentaires |
Une cure appropriée est essentielle pour développer la durabilité de surface :
Lorsque l’écaillage s’est développé, les options de réparation dépendent de la sévérité, de l’étendue et de la cause sous-jacente de la détérioration.
| Condition | Approche Recommandée |
|---|---|
| Écaillage isolé aux joints/fissures < 6 po du joint | Réparation Partielle en Profondeur |
| Écaillage léger à modéré sur < 30 % de la surface de la dalle | Réparation Partielle en Profondeur (réparations localisées) |
| Écaillage modéré sur 30–60 % de la surface de la dalle | Mince Revêtement Collé |
| Écaillage sévère sur toute la dalle / perte de surface généralisée | Mince Revêtement Collé ou remplacement de dalle |
| Écaillage avec fissuration en D, ASR ou corrosion des goujons | Réparation en Pleine Profondeur (pas seulement PDR ou revêtement) |
| Écaillage dû à des défauts de matériaux sur plusieurs dalles | Revêtement ou réhabilitation |
| Écaillage mineur (esthétique uniquement, pas de potentiel FOD) | Pas de réparation (surveiller) |
Pour un écaillage mineur où la perte de mortier est peu profonde et la détérioration semble s’être stabilisée, les scellants de surface peuvent prolonger la durée de vie. Les scellants pénétrants à base de silane et siloxane réduisent l’entrée d’humidité sans sceller la surface, permettant au béton de respirer. Ces scellants sont généralement appliqués en 1–2 couches avec des taux de couverture de 3–6 m² par litre.
Le meulage au diamant (selon ACI 310.2R et FHWA HI-97-031) retire 3–6 mm de la surface à l’aide d’une tête de meulage à lames diamantées, exposant une pâte fraîche qui peut être plus durable que la surface écaillée. Le meulage crée également une texture longitudinale qui améliore la macrotexture et le drainage de surface. Le meulage au diamant est approprié lorsque la profondeur d’écaillage est faible et que le béton sous-jacent est sain.
La Réparation Partielle en Profondeur retire le béton détérioré dans le tiers supérieur de la dalle (généralement 2–4 po ou 50–100 mm) et le remplace par un matériau de réparation. La PDR est appropriée pour l’écaillage isolé aux joints, fissures ou zones localisées.
Dimensions minimales de réparation : Longueur 12 po (300 mm), Largeur 4 po (100 mm), Profondeur ne dépassant pas 1/3 de l’épaisseur de la dalle. Les limites de la réparation doivent s’étendre de 3–4 po (75–100 mm) au-delà de la détérioration visible pour garantir un béton sain pour l’adhérence.
Les méthodes de retrait incluent :
Les matériaux de réparation incluent le béton de ciment portland (Type I/II/III), le béton de phosphate de magnésium (haute résistance précoce) et les bétons de polymères (époxy, méthacrylate). Les agents d’accrochage (coulis de ciment-sable ou époxy) sont essentiels pour le succès de la PDR.
La durée de vie attendue de la PDR est de 3–14 ans selon le choix du matériau, la qualité d’exécution et les conditions d’exposition.
Pour un écaillage généralisé (>30 % de la surface de la dalle), un mince revêtement collé en béton appliqué sur toute la surface de la chaussée restaure le profil de surface et fournit une couche de roulement durable.
| Type de Revêtement | Épaisseur | Application |
|---|---|---|
| Ultra-mince Collé | 1–2 po (25–50 mm) | Défauts de surface peu profonds, écaillage |
| Mince Collé | 2–4 po (50–100 mm) | Détérioration de surface modérée |
| Conventionnel Collé | 4–8 po (100–200 mm) | Renforcement structurel + restauration de surface |
Exigences critiques pour le succès du revêtement :
La durée de vie attendue des revêtements collés varie de 10–20+ ans, certains revêtements bien construits dépassant 35 ans.
Lorsque l’écaillage est causé par la fissuration en D, l’ASR, la corrosion des goujons ou d’autres mécanismes qui affectent toute la profondeur de la dalle, un remplacement complet de la dalle est requis. Cela implique le retrait de la dalle entière, le traitement de la cause sous-jacente, la restauration de la fondation et de la sous-fondation, et le remplacement par un nouveau béton intégrant un entraînement de l’air, une formulation de mélange et des pratiques de finition appropriés.
| Norme | Titre Complet | Pertinence pour l’Écaillage |
|---|---|---|
| FHWA-HRT-13-092 | Distress Identification Manual for the LTPP Program (5e Éd., 2014) | Classification officielle de l’écaillage (JCP 8b, CRCP 4b) |
| ASTM C672/C672M-12 | Standard Test Method for Scaling Resistance of Concrete Surfaces Exposed to Deicing Chemicals | Essai de laboratoire pour la résistance à l’écaillage |
| ASTM C457/C457M | Standard Test Method for Microscopical Determination of Parameters of the Air-Void System in Hardened Concrete | Mesure du facteur d’espacement, surface spécifique |
| ASTM C231/C231M | Standard Test Method for Air Content of Freshly Mixed Concrete by the Pressure Method | Teneur en air du béton frais |
| ASTM C856 | Standard Practice for Petrographic Examination of Hardened Concrete | Analyse de la microstructure du béton écaillé |
| ACI 201.1R-08 | Guide for Conducting a Visual Inspection of Concrete in Service | Définition et niveaux de sévérité de l’écaillage |
| ACI 201.2R | Guide to Durable Concrete | Teneur en air, w/cm, exigences de classe d’exposition |
| ACI 332 | Code Requirements for Residential Concrete | Exigences de résistance |
| FAA PAVER | Concrete Surfaced Airfields: PAVER Distress Identification Manual (2009) | Code d’écaillage aéroportuaire 70 |
| FAA AC 150/5320-17A | Airfield Pavement Surface Evaluation & Rating Manual (PASER) | Procédures d’évaluation aéroportuaire |
| OACI Doc 9157 | Manuel de Conception des Aérodromes, Partie 3 — Chaussées | Évaluation des chaussées aéroportuaires internationales |
| PCA IS117.02P | Scale-Resistant Concrete Pavements | Conseils sur les causes et la prévention |
| NRMCA CIP 2 | Scaling Concrete Surfaces | Conseils pratiques de prévention |
| FHWA-HIF-17-009 | Air Entrainment and Concrete Durability (Tech Brief) | Mécanisme de gel-dégel, facteur d’espacement, nombre SAM |
| ASTM C309 | Standard Specification for Liquid Membrane-Forming Compounds for Curing Concrete | Exigences pour les produits de cure |
L’écaillage est un défaut de surface omniprésent et conséquent des chaussées en béton, causé par la détérioration par gel-dégel d’une pâte de ciment insuffisamment protégée. La progression prévisible, de la perte mineure de mortier à l’exposition des granulats puis au détachement de particules génératrices de FOD, suit un mécanisme physique bien compris, ancré dans la génération de pression hydraulique et osmotique lors de la formation de glace. La prévention par un entraînement de l’air adéquat atteignant un facteur d’espacement ≤0,200 mm, une formulation de mélange appropriée avec w/cm ≤0,45, et des pratiques de finition et de cure rigoureuses est infiniment plus efficace que toute réparation après construction. Lorsque l’écaillage se développe, l’approche de réparation doit prendre en compte à la fois la sévérité et l’étendue de la perte de surface ainsi que la cause sous-jacente — distinguer l’écaillage de l’éclatement, de la délamination et de la fissuration en D est essentiel pour choisir une stratégie de réparation efficace et durable.
