Inspection de l’état des enduits superficiels – Évaluation des performances des traitements de surface et du moment opportun pour la reprise

L’inspection de l’état des enduits superficiels est le processus systématique d’évaluation de l’état physique, des performances fonctionnelles et du niveau de détérioration des traitements de surface des chaussées. Contrairement à l’évaluation structurelle des chaussées, qui se concentre sur la capacité portante et l’intégrité de la fondation, l’inspection de l’état des enduits superficiels se concentre exclusivement sur la mince couche de roulement appliquée dans le cadre d’une stratégie de préservation des chaussées. L’inspection cible les enduits gravillonnés, les slurry seals, le microsurfaçage, les enduits de scellement, les enduits brossés et les cape seals — tous servant de couches sacrificielles conçues pour protéger la structure de chaussée sous-jacente de la dégradation environnementale et de l’usure due au trafic.

L’inspection des enduits sert un objectif distinct dans la gestion des chaussées. Alors qu’une couche de roulement en enrobé bitumineux à chaud est évaluée pour la fissuration structurelle, l’orniérage et la rupture par fatigue, un enduit est évalué principalement pour les mécanismes de détérioration fonctionnelle : perte de granulats de couverture (desquamation), durcissement par oxydation et fissuration associée, ressuage du liant à la surface, délamination de la chaussée sous-jacente, et usure générale de surface due à l’abrasion du trafic et à l’action des chasse-neige. L’Organisation de l’aviation civile internationale (OACI) et l’Administration fédérale de l’aviation (FAA) incluent l’état des enduits dans leurs critères d’évaluation des chaussées aéroportuaires, traitant spécifiquement des dégradations des traitements de surface dans leurs protocoles d’inspection.

L’importance d’une inspection régulière de l’état des enduits ne saurait être surestimée. Les enduits ont une durée de vie utile limitée, généralement de 3 à 10 ans selon le type de traitement, le volume de trafic, le climat et la qualité de construction. Une fois qu’un enduit commence à se dégrader, il ne fournit plus de protection contre l’eau, l’oxydation ni d’adhérence à la chaussée sous-jacente. Si rien n’est fait, la structure de chaussée sous-jacente commence à se détériorer rapidement, transformant un traitement de préservation de 2 à 5 $ par yard carré en une réhabilitation de 20 à 50 $ par yard carré. Une inspection régulière de l’état permet une reprise en temps opportun, maximisant le retour sur investissement de la préservation.

Éléments d’inspection des enduits et identification des dégradations

L’inspection de l’état des enduits suit un protocole structuré d’identification des dégradations qui varie légèrement selon le type de traitement de surface évalué. Les éléments d’inspection se répartissent en plusieurs catégories : la rétention des granulats (pour les enduits gravillonnés et les cape seals), l’intégrité de surface (pour les slurry seals et le microsurfaçage), l’état du liant (pour tous les types de traitement), la liaison au support (pour tous les types de traitement), et les caractéristiques de texture et de friction de surface.

Le Manuel des enduits et traitements de surface du Département des Transports du Texas (TxDOT) identifie cinq défauts principaux : perte de granulats, mauvaise adhésion ou liaison à la surface de la route, stries, ressuage, et défauts de traitement de surface incluant les nids-de-poule et la rupture de fondation. Le Guide des enduits du Minnesota (MnDOT, révisé 2021) ajoute l’oxydation, la desquamation et le ressuage à cette liste, fournissant des critères d’inspection spécifiques pour chaque type de dégradation. L’Association Internationale des Enduits de Surface (ISSA) publie un Manuel de l’inspecteur qui définit les critères d’acceptation pour l’état des slurry seals et du microsurfaçage, y compris l’uniformité de surface, la constance de la couleur, l’état des bords et la qualité des joints.

Lors d’une inspection de l’état des enduits, l’inspecteur documente les éléments suivants pour chaque type de dégradation : type de dégradation tel que défini par la norme applicable, niveau de sévérité (faible, modéré, élevé) basé sur des descripteurs quantitatifs ou qualitatifs, étendue exprimée en pourcentage de la surface affectée ou en pieds linéaires par section, et emplacement dans la section de chaussée (bande de roulement, axe central, bord, pleine largeur). Ces données alimentent directement le calcul de l’Indice de Condition de Chaussée (PCI) selon les normes ASTM D5340 pour les aéroports ou ASTM D6433 pour les routes et parkings.

Des formulaires d’inspection standardisés et des applications mobiles de collecte de données sont désormais utilisés. L’inspecteur parcourt à pied ou en véhicule la section de chaussée, enregistrant les dégradations à intervalles réguliers (généralement tous les 100 à 500 pieds selon le niveau de relevé). Pour les relevés à l’échelle du réseau, des taux d’échantillonnage de 10 à 20 % du total des voies-milles peuvent être suffisants, tandis que les inspections au niveau projet nécessitent une couverture à 100 %. La Circulaire consultative FAA 150/5380-6B spécifie que les relevés PCI détaillés pour les chaussées aéroportuaires doivent inclure 20 unités d’échantillonnage par section de chaussée pour une estimation fiable de l’état.

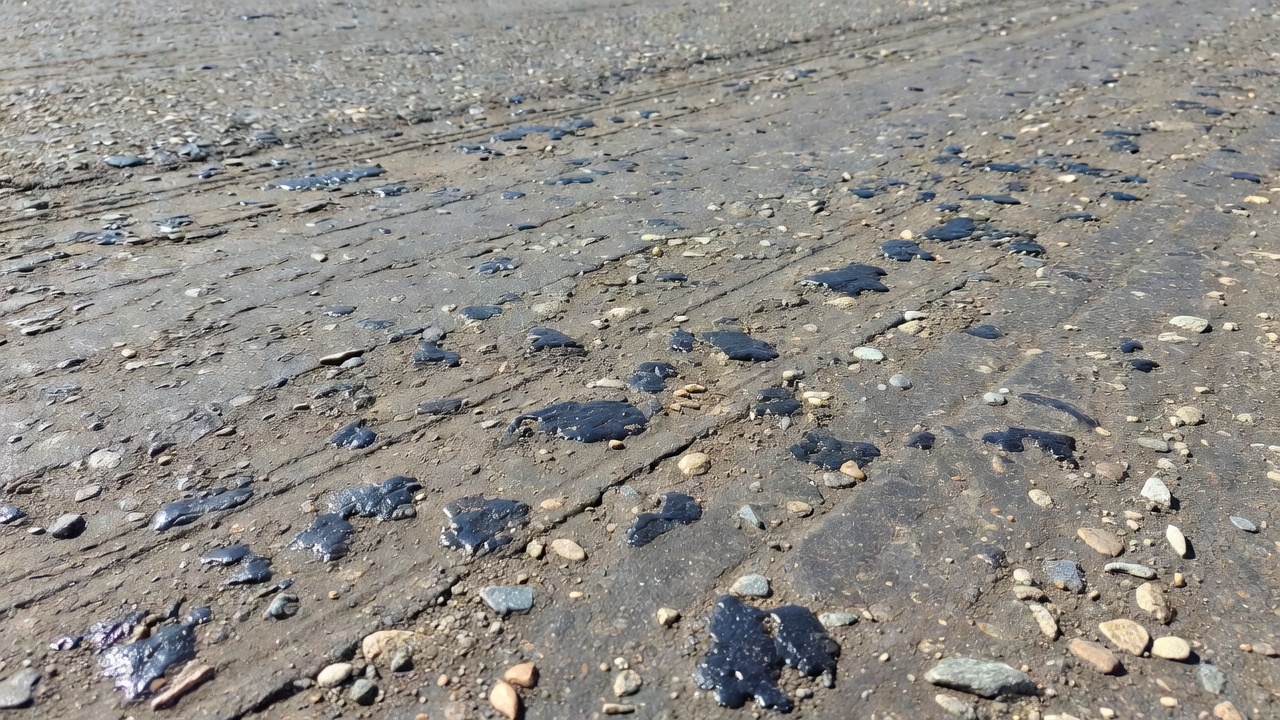

Perte de granulats dans les enduits gravillonnés — Desquamation et délogement des pierres

La perte de granulats, également appelée desquamation ou délogement des pierres, est la dégradation la plus courante observée dans les enduits gravillonnés. Elle se produit lorsque les granulats de couverture se détachent du liant bitumineux et sont emportés par le trafic, le vent ou l’eau. La perte de granulats compromet la capacité de l’enduit gravillonné à fournir une adhérence et une étanchéité, et expose le liant sous-jacent aux rayons UV directs et à l’abrasion des pneus. Une fois que la perte de granulats dépasse environ 20 à 30 % de la surface, l’enduit gravillonné est considéré comme fonctionnellement défaillant et nécessite une reprise.

Le Manuel des enduits du TxDOT identifie huit causes principales de perte de granulats. La plus courante est l’application insuffisante de liant — lorsque le taux d’application de l’émulsion est trop faible pour enrober et retenir complètement les granulats de couverture. La relation entre le taux d’application du liant et la rétention des granulats est régie par la taille médiane des particules de granulats (M), l’indice d’aplatissement (FI) et la plus petite dimension moyenne (ALD) des granulats. Un enduit gravillonné correctement conçu doit permettre un enrobage d’environ 50 à 70 % de la hauteur des particules de granulats dans le liant après compactage. Si l’application de liant est insuffisante, les granulats sont trop hauts dans le film de liant et se délogent facilement.

L’application retardée des granulats après la pulvérisation du liant est une autre cause majeure. Les liants en émulsion commencent à rompre (le processus par lequel les particules de bitume se séparent de l’eau) en quelques secondes à quelques minutes après l’application, selon la température ambiante, l’humidité et les conditions de vent. Si les granulats ne sont pas appliqués dans la fenêtre appropriée — généralement 30 à 90 secondes pour les émulsions à prise rapide comme la CRS-2P — le liant peut avoir déjà commencé à durcir en surface, empêchant un enrobage correct des pierres de couverture. Le Guide des enduits du MnDOT précise que les granulats doivent être répandus immédiatement derrière le distributeur de bitume, l’épandeur de gravillons opérant à moins de 50 à 100 pieds derrière le distributeur à vitesse de travail normale.

Des granulats poussiéreux ou sales empêchent l’adhésion entre le liant et la surface des granulats. La poussière recouvre les particules de granulats, créant une barrière physique que l’émulsion ne peut pas pénétrer. L’ISSA spécifie que les granulats pour enduits gravillonnés doivent avoir une teneur en poussière (pourcentage passant le tamis n° 200) ne dépassant pas 1 à 2 % en poids. Les granulats humides causent également des problèmes d’adhésion — un film d’eau à la surface des granulats interfère avec la liaison électrostatique entre l’émulsion cationique et la surface des granulats chargée négativement.

Un compactage insuffisant contribue également à la perte de granulats. Le compactage par pneus incorpore les granulats dans le liant, assurant l’orientation et la profondeur d’enrobage nécessaires. Le guide MnDOT spécifie un minimum de trois à quatre passes complètes avec un rouleau à pneus immédiatement après l’épandage des granulats. Un compactage insuffisant laisse les particules de granulats mal enrobées et vulnérables au délogement par le trafic. La mise en circulation prématurée avant que l’émulsion n’ait complètement durci cause également une perte de granulats. La plupart des enduits gravillonnés nécessitent 2 à 4 heures de durcissement avant d’être ouverts à la circulation, et même après cela, des limitations de vitesse (généralement 30 mph ou moins) sont recommandées pendant les premières 24 à 48 heures.

Lors de l’inspection, la perte de granulats est quantifiée en estimant le pourcentage de la surface d’où les granulats de couverture ont été retirés. Une perte de granulats de faible sévérité (moins de 10 % de la surface) peut ne pas justifier une reprise mais signale que l’enduit vieillit. Une sévérité modérée (10 à 30 %) indique une performance en déclin, et une sévérité élevée (plus de 30 %) constitue une défaillance fonctionnelle. La perte de granulats est généralement la plus sévère dans les bandes de roulement, où l’abrasion des pneus est concentrée, et peut être plus prononcée dans les virages et aux intersections où les actions de braquage frottent la surface.

Oxydation et fissuration dans les slurry seals et le microsurfaçage

L’oxydation est la réaction chimique entre l’oxygène de l’atmosphère et le liant bitumineux d’un enduit. Au fil du temps, l’oxydation provoque le durcissement du bitume, le rendant cassant et lui faisant perdre sa capacité à fléchir sous les sollicitations thermiques et du trafic. Le processus est entraîné par les rayons UV du soleil, les températures élevées en surface et la diffusion de l’oxygène dans le mince film de bitume. Parce que les enduits sont minces — généralement 3/8 à 1/2 pouce pour les slurry seals et le microsurfaçage, et d’une épaisseur d’une seule pierre (environ 1/4 à 3/8 pouce) pour les enduits gravillonnés — ils sont particulièrement susceptibles à l’oxydation rapide par rapport aux couches d’enrobé plus épaisses.

Les slurry seals et le microsurfaçage sont tous deux des mélanges d’émulsion de bitume et de granulats appliqués en couches minces en tant que traitements de surface. Alors que les slurry seals reposent sur l’évaporation de l’eau de l’émulsion pour rompre et durcir, le microsurfaçage utilise des additifs chimiques de contrôle de la rupture (généralement du ciment Portland ou du sulfate d’aluminium) pour accélérer le processus de durcissement quelles que soient les conditions ambiantes. Les deux types de traitement forment une surface dense, semblable à du mortier, qui scelle les fissures et fournit une nouvelle couche de roulement. Cependant, les deux sont sujets à la fissuration par oxydation à mesure que le liant vieillit.

La fissuration par oxydation dans les slurry seals et le microsurfaçage apparaît comme un réseau de fines fissures interconnectées en surface, souvent décrit comme faïençage ou fissuration en carte. Aux premiers stades, ces fissures sont capillaires (moins de 1 mm de largeur) et ne sont visibles qu’à l’inspection rapprochée. À mesure que l’oxydation progresse, les fissures s’élargissent à 1–3 mm, peuvent devenir interconnectées et commencent à suivre le motif des bandes de roulement. Aux stades avancés, les fissures d’oxydation peuvent dépasser 3 mm de largeur, former des motifs en peau de crocodile et permettre l’infiltration d’eau dans la chaussée sous-jacente.

Le taux d’oxydation est influencé par plusieurs facteurs. Le climat est le facteur dominant — les chaussées dans les climats chauds et ensoleillés (États de la ceinture solaire, régions équatoriales) s’oxydent 2 à 4 fois plus vite que les chaussées dans les climats frais et nuageux. Le choix du liant est également important — les émulsions modifiées aux polymères (CRS-2P, PM-CQS-1h) montrent des taux d’oxydation significativement plus lents que les émulsions non modifiées car le réseau de polymères offre une flexibilité et une résistance oxydative supplémentaires. L’âge du traitement est le troisième facteur — l’oxydation s’accélère à mesure que le traitement vieillit car la couche superficielle durcie devient plus perméable, permettant une pénétration plus profonde de l’oxygène.

Lors de l’inspection, l’inspecteur évalue l’oxydation en examinant la couleur de surface (noir foncé indique un liant frais ; gris ou brun indique un vieillissement oxydatif), la texture de surface (perte de flexibilité évidente dans le faïençage de surface) et la présence de fissuration en réseau. La classification des dégradations PCI pour la fissuration des traitements de surface distingue la fissuration en blocs (fissures interconnectées formant de grands polygones) et la fissuration en peau de crocodile (fissures interconnectées liées à la fatigue dans les bandes de roulement). Dans les enduits, la fissuration en blocs est plus courante et est directement associée au durcissement par oxydation plutôt qu’à la fatigue structurelle.

Les critères d’inspection pour la fissuration par oxydation suivent des seuils de sévérité et d’étendue. Faible sévérité : fissures capillaires de moins de 1 mm de large, fissures difficiles à voir sans inspection rapprochée, et moins de 10 % de la surface affectée. Sévérité modérée : fissures de 1 à 3 mm de large, clairement visibles, formant un réseau couvrant 10 à 30 % de la surface. Sévérité élevée : fissures de plus de 3 mm de large, réseau interconnecté couvrant plus de 30 % de la surface, avec des bords commençant à se désquamer et à s’écailler. Un slurry seal ou un microsurfaçage présentant une fissuration par oxydation de sévérité modérée à élevée est candidat à une reprise, généralement avec un enduit de scellement, un enduit régénérateur ou une nouvelle application de slurry seal ou de microsurfaçage.

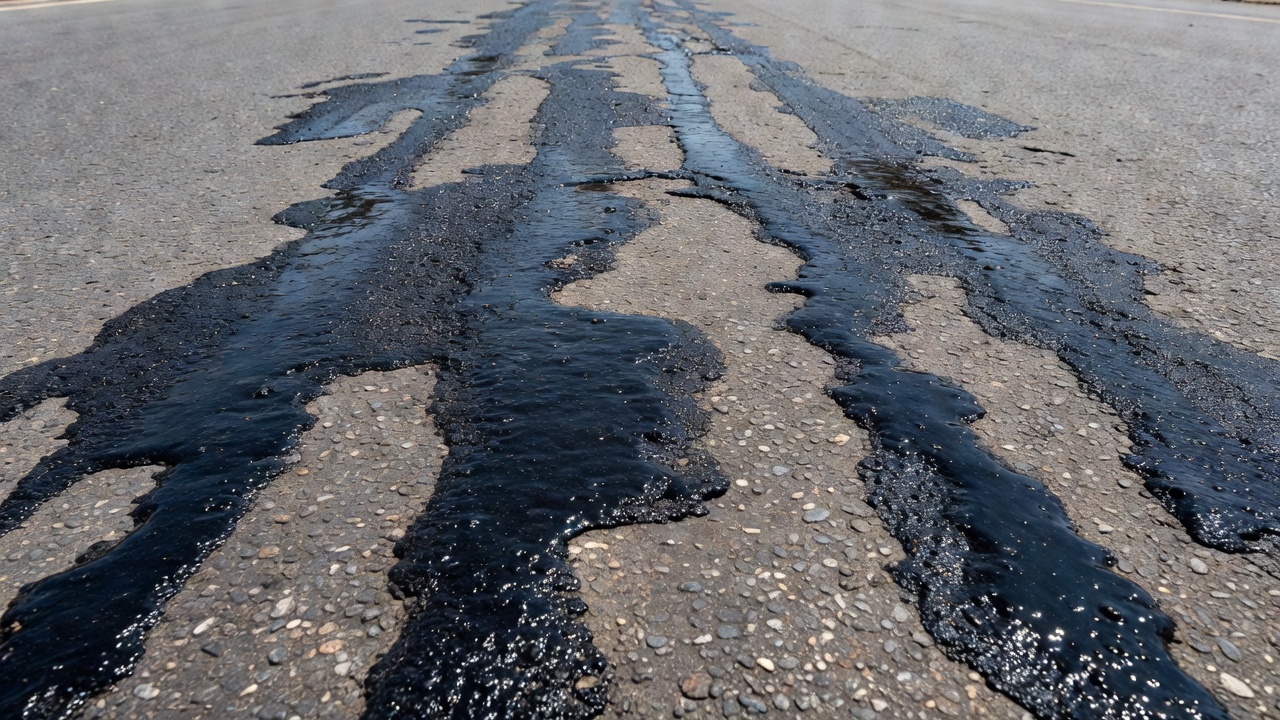

Ressuage — Excès de liant en surface

Le ressuage est le terme utilisé pour décrire l’état où un excès de liant bitumineux remonte à la surface de la chaussée, créant une condition de surface sombre, brillante et souvent collante. Les recherches du Département des Transports du Texas (Lawson, Leaverton et Senadheera, 2007) font une distinction : le ressuage (flushing) est l’état d’une chaussée qui a déjà un excès de liant en surface, tandis que le ressuage (bleeding) est le processus actif de remontée du liant à la surface, généralement sous l’effet du trafic et des températures élevées.

Le mécanisme fondamental du ressuage est simple : l’excès de liant remplit les vides entre les particules de granulats dans l’enduit. Lorsque les vides sont complètement remplis, le liant n’a nulle part où aller et remonte à la surface. Le manuel du TxDOT indique : « Une trop grande quantité de liant bitumineux utilisé lors de la construction des enduits et des traitements de surface est l’un des défauts les plus courants. » Le ressuage est généralement pire dans les bandes de roulement, où le compactage du trafic et l’action de malaxage des pneus forcent le liant à remonter, et aux intersections, où les actions de braquage et d’arrêt/démarrage créent une migration supplémentaire du liant.

Les causes du ressuage se répartissent en cinq catégories identifiées par la recherche de Texas Tech. Problèmes liés aux granulats : utilisation de granulats trop petits pour le taux d’application du liant, granulats sales réduisant l’espace void effectif, et excès de fines remplissant les vides. Problèmes liés au liant : taux d’application du liant excessif, utilisation d’un liant trop mou pour les conditions de trafic et de climat, et application du liant à une température trop élevée. Problèmes liés au trafic : volumes de trafic élevés qui compactent l’enduit au-delà des prévisions de conception, trafic de camions lourds exerçant des pressions de contact plus élevées, et mouvements de braquage aux intersections créant des forces de cisaillement sur le liant. Problèmes environnementaux : températures ambiantes élevées qui ramollissent le liant, et plusieurs jours de chaleur soutenue permettant la migration du liant. Problèmes de construction : temps de durcissement insuffisant avant l’ouverture à la circulation, pose des enduits trop tard dans la saison (trafic insuffisant avant le temps froid), et application d’enduits de scellement sur des enduits gravillonnés avant que l’enduit sous-jacent n’ait complètement durci.

Le ressuage est une dégradation critique pour la sécurité car il réduit l’adhérence. Lorsque l’excès de liant recouvre la surface des granulats, la microtexture et la macrotexture qui fournissent la friction sont perdues. L’adhérence sur chaussée mouillée est particulièrement compromise car l’eau ne peut pas s’évacuer à travers la texture de surface, entraînant un risque d’aquaplanage. La FAA exige que les chaussées aéroportuaires maintiennent des valeurs de friction minimales, et les enduits ressués peuvent tomber en dessous de ces seuils, nécessitant un entretien correctif immédiat.

Lors de l’inspection, la sévérité du ressuage est classée par l’étendue du liant visible à la surface et son impact sur la texture de surface. Faible sévérité : liant visible dans des zones isolées, généralement moins de 10 % de la zone des bandes de roulement, texture de surface encore discernable. Sévérité modérée : le liant couvre 10 à 25 % de la bande de roulement, les granulats partiellement submergés dans le liant, texture de surface réduite. Sévérité élevée : le liant couvre plus de 25 % de la bande de roulement, les granulats complètement submergés, la surface semble lisse et vitreuse, perte significative d’adhérence. Un enduit ressué de sévérité modérée ou élevée nécessite un traitement correctif — les options incluent l’application de sable absorbant ou de chatons pour absorber l’excès de liant, l’application de granulats de petite taille (Grade 4 ou 5) pour recouvrir le liant ressué, l’application d’eau froide ou d’eau de chaux pour refroidir la surface et arrêter le ressuage actif, ou dans les cas sévères, le fraisage à froid de la surface et le remplacement de l’enduit.

Le rapport de recherche « Maintenance Solutions for Bleeding and Flushed Pavements Surfaced with a Seal Coat or Surface Treatment » (FHWA/TX-06/0-5230-1) fournit des procédures détaillées pour chaque option corrective. Par exemple, l’application d’eau de chaux sur un ressuage actif s’est révélée créer une croûte sur le liant ressué, empêchant son transfert sur les pneus des véhicules tout en permettant à la chaussée de refroidir. Le découpage à l’eau ultra-haute pression (UHPWC) est apparu comme une technique prometteuse pour éliminer l’excès de liant des surfaces ressuées sans endommager la structure de granulats sous-jacente.

Délamination — Perte d’adhérence entre l’enduit et la chaussée

La délamination est la séparation de la couche d’enduit de la surface de chaussée sous-jacente. C’est le mode de défaillance le plus sévère pour un enduit car il représente une perte totale de fonction — l’enduit n’est plus lié à la chaussée et peut se détacher en plaques, exposant la surface sous-jacente au trafic et aux dommages environnementaux. La délamination est différente de la perte de granulats ; dans la délamination, le traitement entier (liant plus granulats) se détache, alors que dans la perte de granulats, seule la pierre de couverture est retirée tandis que le liant reste lié à la chaussée.

Les recherches du Minnesota Local Road Research Board (LRRB), publiées en 2021 sous le rapport 2020-34, ont étudié la délamination des enduits dans les climats froids. L’étude, intitulée « Investigation of Asphalt Pavement Stripping Under Seal Coats », a confirmé que les cycles de gel-dégel sont le principal moteur de la délamination dans les climats nordiques. À mesure que les températures alternent entre le gel et le dégel, l’humidité piégée à l’interface entre l’enduit et la chaussée sous-jacente se dilate et se contracte, affaiblissant progressivement la liaison. La recherche a montré que la force d’adhérence à l’interface diminuait avec l’augmentation du nombre de cycles de gel-dégel en raison des dommages microstructuraux causés par l’expansion de la glace dans les vides interfaciaux.

Les mécanismes de délamination incluent : L’infiltration d’humidité — l’eau pénètre à travers les fissures de l’enduit ou aux bords de la chaussée et s’accumule à l’interface. Lorsque cette eau gèle, elle se dilate et affaiblit la liaison. Une mauvaise préparation de surface — la poussière, la saleté, l’humidité ou la végétation sur la surface de la chaussée avant l’application de l’enduit empêchent une adhésion correcte. Le manuel TxDOT note « un film ou une couche de poussière » comme cause principale de mauvaise liaison. L’incompatibilité entre le liant et le support — si la chaussée existante est fortement oxydée, l’émulsion fraîche peut ne pas atteindre une liaison mécanique ou chimique adéquate. Une application de liant excessivement épaisse — trop de liant crée un film épais qui peut se cisailer sous le trafic. Les forces de cisaillement du trafic — les actions de braquage et de freinage aux intersections et dans les virages peuvent cisailer l’enduit de la chaussée, particulièrement si la liaison est déjà compromise.

L’étude du Minnesota LRRB a testé 48 carottes de terrain provenant de huit sites à travers l’État et préparé près de 300 échantillons de laboratoire pour les tests d’adhérence. Les résultats ont montré que les dommages partiels aux enduits entraînent une détérioration accélérée ; une fois que la délamination commence dans des zones localisées, le taux de perte d’adhérence s’accélère à mesure que l’eau pénètre les bords exposés. L’étude a identifié l’émulsion modifiée aux polymères avec des granulats de granit comme la combinaison optimale pour la résistance au gel-dégel. La modification aux polymères améliore l’élasticité et l’adhérence du liant, tandis que les granulats de granit offrent une meilleure résistance au désenrobage que certains autres types de granulats.

Lors de l’inspection, la délamination est identifiée par : Son creux lorsqu’on tape — un inspecteur utilisant un marteau ou une tige d’acier peut entendre un son creux ou de tambour là où l’enduit s’est désolidarisé. Décollement des bords — les bords de l’enduit peuvent se recourber vers le haut, particulièrement aux joints de chaussée ou le long des joints de construction longitudinaux. Décollement induit par le trafic — l’action du trafic peut décoller des sections de l’enduit, créant des zones nues. Cloquage d’humidité — l’eau piégée sous l’enduit peut créer des cloques visibles en surface. Largeur de désolidarisation — l’étendue de la désolidarisation peut être estimée en frappant la surface et en écoutant les sons creux, ou en utilisant la thermographie infrarouge pour détecter les différentiels de température entre les zones liées et désolidarisées.

La sévérité de la délamination est classée par étendue. Faible sévérité : moins de 5 % de la surface traitée affectée, zones isolées de désolidarisation. Sévérité modérée : 5 à 15 % de la surface traitée, décollement aux bords, zones de son creux dans les bandes de roulement. Sévérité élevée : plus de 15 % de la surface traitée, décollement visible et perte de l’enduit, chaussée sous-jacente exposée nécessitant réparation. Un enduit présentant une quelconque délamination nécessite une enquête immédiate et probablement une reprise, car la délamination ne fera qu’empirer avec le temps et le trafic.

Durée de vie prévue par type de traitement

La durée de vie d’un enduit varie considérablement selon le type de traitement, la qualité de construction, le trafic, le climat et l’état de la chaussée sous-jacente au moment de l’application. La durée de vie prévue est un paramètre critique dans les systèmes de gestion des chaussées car elle détermine l’intervalle de reprise optimal et le coût du cycle de vie de la stratégie de préservation.

Ces estimations de durée de vie sont basées sur les données de la Federal Highway Administration (FHWA), de l’Association Internationale des Enduits de Surface (ISSA) et de multiples études des DOT des États, y compris le Guide des enduits du MnDOT (2021) et le manuel SUDAS de l’Iowa. Le Guide de construction des traitements de préservation des chaussées de la FHWA (2019) rapporte que les enduits de scellement et de fissure prolongent la durée de vie des chaussées de 1 à 4 ans, les enduits gravillonnés de 5 à 7 ans et le microsurfaçage de 7 à 10 ans.

Les facteurs qui réduisent la durée de vie des enduits incluent : Volume de trafic élevé — les chaussées avec un trafic journalier moyen (ADT) dépassant 10 000 véhicules par jour subissent une usure accélérée. Les recherches du Département des Transports de l’Oregon (ODOT) ont trouvé une durée de vie moyenne pondérée de seulement 4 ans pour les enduits gravillonnés sur les routes à fort volume. Trafic de camions lourds — les charges des camions à essieu simple et tandem exercent des pressions de contact significativement plus élevées que les voitures particulières, accélérant la perte de granulats et le ressuage du liant. Cycles de gel-dégel en climat froid — de multiples cycles de gel-dégel par hiver (courants dans le Haut-Midwest et les États montagneux) réduisent la force d’adhérence et accélèrent la délamination. Mauvais état de la chaussée sous-jacente — les enduits appliqués sur des chaussées présentant des dégradations structurelles existantes (fissuration en peau de crocodile, orniérage, nids-de-poule) se dégraderont prématurément quelle que soit la qualité du traitement. Défauts de qualité de construction — application insuffisante de liant, granulats poussiéreux, mauvais compactage et mise en circulation prématurée raccourcissent tous la durée de vie.

Les facteurs qui prolongent la durée de vie des enduits incluent : Liants modifiés aux polymères — la modification aux polymères améliore l’élasticité, l’adhérence et la résistance oxydative, prolongeant la durée de vie des enduits gravillonnés de 1 à 3 ans. Surfaçage par enduit de scellement — l’application d’un enduit de scellement sur un enduit gravillonné dans les 1 à 2 semaines suivant la construction augmente la rétention des granulats et améliore la résistance aux dommages causés par les chasse-neige. Préparation de surface appropriée — le scellement des fissures et la réparation des nids-de-poule avant l’application de l’enduit préviennent les défaillances localisées. Application opportune — les enduits donnent les meilleurs résultats lorsqu’ils sont appliqués sur des chaussées en bon à excellent état (PCI 80–100), et non après qu’une détérioration significative s’est produite.

Le concept de durée de vie résiduelle (RSL) est central dans la gestion des enduits. La RSL est le nombre estimé d’années pendant lesquelles un enduit continuera à fournir des performances adéquates avant de nécessiter une reprise. Les données d’inspection sur la perte de granulats, la fissuration, le ressuage et la délamination sont utilisées pour mettre à jour les estimations de RSL. Par exemple, un enduit gravillonné de 3 ans avec moins de 5 % de perte de granulats et aucune fissuration a une RSL de 2 à 4 ans (en supposant une durée de vie totale de 5 à 7 ans). Un enduit gravillonné de 3 ans avec 15 % de perte de granulats et une fissuration modérée a une RSL de 0 à 1 an et nécessite une reprise.

Déclencheurs de décision de reprise

La décision de reprendre un enduit est basée sur des seuils d’état qui indiquent que le traitement ne fournit plus une protection adéquate à la chaussée sous-jacente. Le moment de la reprise est critique — appliquée trop tôt, le plein bénéfice économique du traitement précédent n’est pas réalisé ; appliquée trop tard, la chaussée sous-jacente se détériore au point que la préservation n’est plus possible et qu’une réhabilitation est nécessaire.

Les déclencheurs de reprise quantitatifs basés sur l’étendue des dégradations fournissent des critères objectifs pour les décisions de reprise :

Ces seuils sont dérivés du Manuel des enduits du TxDOT, du Guide des enduits du MnDOT, du Manuel de l’inspecteur de l’ISSA et de diverses directives de gestion des chaussées des DOT des États. Les seuils spécifiques peuvent varier selon l’agence et le type de traitement.

Les déclencheurs de reprise basés sur le PCI offrent un deuxième cadre décisionnel. Les chaussées avec des valeurs PCI de 70 à 85 (Très bon à Bon) sont d’excellentes candidates pour une reprise d’enduit. Les chaussées avec des valeurs PCI de 50 à 70 (Moyen à Satisfaisant) peuvent encore être candidates mais nécessitent une préparation plus extensive comme le scellement de fissures et le rapiéçage. Les chaussées avec des valeurs PCI inférieures à 50 (Mauvais à Très mauvais) ne sont généralement pas adaptées à une reprise d’enduit et nécessitent une réhabilitation structurelle (couche de roulement ou reconstruction). Les directives de sélection des traitements de préservation de la FHWA soulignent que les traitements de préservation, y compris les enduits, ne doivent être appliqués que sur des chaussées en « bon » état (généralement défini comme un PCI de 70 ou plus).

Les déclencheurs de reprise basés sur le calendrier peuvent également être utilisés pour la gestion à l’échelle du réseau. De nombreuses agences appliquent les enduits de manière cyclique — par exemple, en réappliquant tous les 5 à 7 ans sur une route donnée indépendamment de l’état — car cette approche simplifie la gestion du programme et garantit qu’aucune section de chaussée ne tombe trop loin en dessous de la fenêtre de traitement optimale. Cependant, la reprise basée sur l’état (ajustement du calendrier en fonction des dégradations réellement observées) est plus économique car elle évite à la fois le sous-traitement (permettant la détérioration) et le sur-traitement (application d’enduits avant qu’ils ne soient nécessaires).

Les déclencheurs de reprise économiques considèrent le rapport coût-efficacité de la reprise par rapport aux stratégies alternatives. Le concept d’analyse du coût du cycle de vie (LCCA) compare la valeur actuelle des séquences de reprise (par exemple, enduit gravillonné tous les 6 ans pendant 30 ans) aux séquences de réhabilitation (par exemple, couche de roulement à l’année 15 et à l’année 30). La reprise d’enduit est économiquement justifiée tant que la chaussée peut être maintenue en bon état — le point auquel la chaussée passe de « bon » à « moyen » est le dernier déclencheur de reprise acceptable. La Pavement Preservation and Recycling Alliance (PPRA) fournit des calculateurs de coût du cycle de vie qui aident les agences à identifier le moment optimal de reprise pour leurs conditions spécifiques.

État des enduits et Indice de Condition de Chaussée (PCI)

L’Indice de Condition de Chaussée (PCI) est le système de notation de l’état des chaussées le plus utilisé au monde. Développé par le Corps des Ingénieurs de l’Armée américaine à la fin des années 1970 et normalisé sous les normes ASTM D5340 (pour les chaussées aéroportuaires) et ASTM D6433 (pour les routes et parkings), le PCI fournit une note numérique de 0 à 100 basée sur le type, la sévérité et l’étendue des dégradations observées. L’état des enduits est explicitement pris en compte dans la méthodologie PCI à travers plusieurs catégories de dégradations.

Les types de dégradations PCI applicables aux enduits incluent : Desquamation (Vieillissement) — la perte de granulats et de liant de la surface, correspondant directement à la perte de granulats dans les enduits gravillonnés et à l’usure de surface dans les slurry seals et le microsurfaçage. Fissuration en blocs — fissures interconnectées formant de grands polygones, associées au durcissement par oxydation. Fissuration longitudinale et transversale — fissures individuelles pouvant se refléter à travers l’enduit depuis la chaussée sous-jacente. Ressuage — excès de liant en surface, capturé comme catégorie de dégradation distincte. Rapiéçage — zones de réparation dans la zone d’enduit. Fissuration par glissement — fissures en croissant indiquant une délamination ou une défaillance de liaison à l’interface du traitement.

Chaque type de dégradation a une courbe de valeur de déduction qui attribue des points basés sur la sévérité et l’étendue. Les valeurs de déduction sont additionnées et ajustées à l’aide d’un facteur de correction pour produire le score PCI final. Par exemple, la desquamation (vieillissement) d’un enduit gravillonné à sévérité modérée sur 20 % de la surface de l’unité d’échantillonnage porte une valeur de déduction d’environ 15 à 20 points. Si du ressuage est également présent à sévérité modérée sur 15 % de la surface, la déduction combinée peut être de 25 à 35 points, réduisant potentiellement une unité d’échantillonnage d’un PCI de 85 (Bon) à 55 (Moyen).

La relation entre l’état des enduits et le PCI suit un schéma cohérent. Un enduit nouvellement appliqué a généralement un PCI de 95 à 100 (Excellent). Après 1 à 2 ans de service, une usure mineure et une oxydation peuvent réduire le PCI à 85 à 95 (Excellent à Très bon). À 3 à 5 ans, la perte de granulats, la fissuration par oxydation et l’usure de surface peuvent réduire le PCI à 70 à 85 (Bon). À 6 à 8 ans, la détérioration progressive peut amener le PCI à 50 à 70 (Moyen), ce qui est le point de déclenchement typique pour la reprise dans la plupart des systèmes de gestion des chaussées.

Les relevés PCI spécifiquement pour les enduits doivent distinguer entre l’état de l’enduit lui-même et l’état de la chaussée sous-jacente. Certaines dégradations visibles à la surface de l’enduit — comme la fissuration en peau de crocodile ou l’orniérage — sont des dégradations structurelles qui indiquent une défaillance de la chaussée sous-jacente, et non de l’enduit. Dans ces cas, la seule reprise de l’enduit est insuffisante ; une réhabilitation structurelle est nécessaire. La méthodologie PCI tient compte de cela en permettant à plusieurs types de dégradations de coexister, et le score PCI reflète l’état combiné. Un inspecteur expérimenté distingue entre la dégradation de surface de l’enduit et la dégradation structurelle pour garantir des recommandations de traitement appropriées.

La fréquence d’inspection PCI spécifiée par la FAA pour les chaussées aéroportuaires est des inspections visuelles annuelles avec des relevés PCI formels tous les 3 ans pour les chaussées en bon état. Une fréquence plus élevée est recommandée pour les chaussées qui se détériorent rapidement. Les données des cycles de relevés PCI multiples fournissent la tendance de l’état — le taux de déclin du PCI au fil du temps — ce qui permet aux agences de prédire quand la chaussée atteindra les seuils de reprise et de budgétiser en conséquence.

Fréquence d’inspection

La fréquence d’inspection de l’état des enduits dépend de la classification fonctionnelle de la chaussée, du volume de trafic, de la criticité de l’infrastructure, du budget disponible et des exigences réglementaires. Différentes fréquences d’inspection s’appliquent au niveau du réseau (évaluation large de l’état pour la budgétisation et la planification) par rapport au niveau du projet (évaluation détaillée de l’état pour la sélection et la conception des traitements).

Les inspections visuelles annuelles sont la fréquence minimale recommandée pour toutes les surfaces revêtues avec des traitements d’enduit. Ces inspections peuvent être réalisées sous forme de relevés depuis un véhicule (inspection en conduisant à 15–25 mph) ou d’inspections à pied sur les sections critiques. La FAA recommande que les exploitants aéroportuaires effectuent des inspections visuelles annuelles de toutes les surfaces revêtues, y compris les traitements d’enduit sur les pistes, les voies de circulation et les aires de trafic. L’inspection annuelle capture les changements rapides d’état causés par les dommages hivernaux, le dégel printanier, les activités de construction ou les événements de trafic inhabituels.

Les relevés PCI formels tous les 2 à 3 ans sont recommandés pour l’évaluation de l’état à l’échelle du réseau. Le relevé PCI fournit une estimation statistiquement valide de l’état de la chaussée avec des intervalles de confiance connus, permettant des demandes budgétaires défendables et une priorisation des traitements. La FAA permet aux aéroports ayant un historique de relevés PCI de prolonger l’intervalle entre les relevés formels à 3 ans pour les chaussées en bon état. Pour les chaussées en état moyen ou mauvais, des relevés annuels sont recommandés pour suivre les taux de détérioration.

Les inspections au niveau projet sont réalisées immédiatement avant la reprise de l’enduit. Ces inspections fournissent une couverture à 100 % de la zone de traitement avec une cartographie détaillée des dégradations, y compris les emplacements et largeurs des fissures, les zones de délamination, les exigences de rapiéçage et toute déficience structurelle devant être traitée avant la reprise. L’inspection de pré-traitement comprend généralement des essais destructifs (carottage) pour vérifier l’épaisseur des couches et l’état de la liaison, particulièrement pour les chaussées aéroportuaires où les exigences de capacité portante sont strictes.

Les inspections post-construction sont réalisées immédiatement après l’application de l’enduit pour vérifier la qualité de la construction. Le Manuel de l’inspecteur de l’ISSA spécifie que les vérifications d’inspection post-construction incluent : la vérification des taux d’application (liant et granulats), l’uniformité de surface, la qualité des joints longitudinaux et transversaux, l’état des bords, l’enrobage des granulats et la texture de surface. L’inspection vérifie également que le traitement répond aux critères d’acceptation spécifiés avant que le paiement ne soit autorisé.

Les inspections spéciales peuvent être déclenchées par : des événements météorologiques extrêmes (inondations, cycles de gel-dégel, canicules) ; des événements de trafic inhabituels (déviations, trafic de construction, véhicules surchargés) ; des plaintes des usagers concernant l’état de la chaussée ; ou des observations d’entretien de routine (ressuage noté lors de la tonte, perte de granulats observée lors du balayage). Les inspections spéciales doivent être effectuées dans les 30 jours suivant l’événement déclencheur pour capturer les changements d’état avant qu’une détérioration supplémentaire ne se produise.

L’inspection assistée par la technologie change le paradigme traditionnel de la fréquence. Les systèmes de surveillance continue utilisant des caméras et des capteurs montés sur les véhicules aéroportuaires ou les véhicules des flottes municipales peuvent fournir des données quotidiennes sur l’état à un coût supplémentaire minimal. Le Centre de Recherche en Transports de l’Université du Texas a démontré que les systèmes d’imagerie montés sur véhicule peuvent détecter la perte de granulats, la fissuration et le ressuage avec des précisions dépassant 90 % lorsqu’ils sont validés par rapport aux inspections manuelles. À mesure que ces technologies mûrissent, le concept d’« inspection à chaque trajet » pourrait remplacer le cycle d’inspection annuel pour l’évaluation de l’état des enduits.

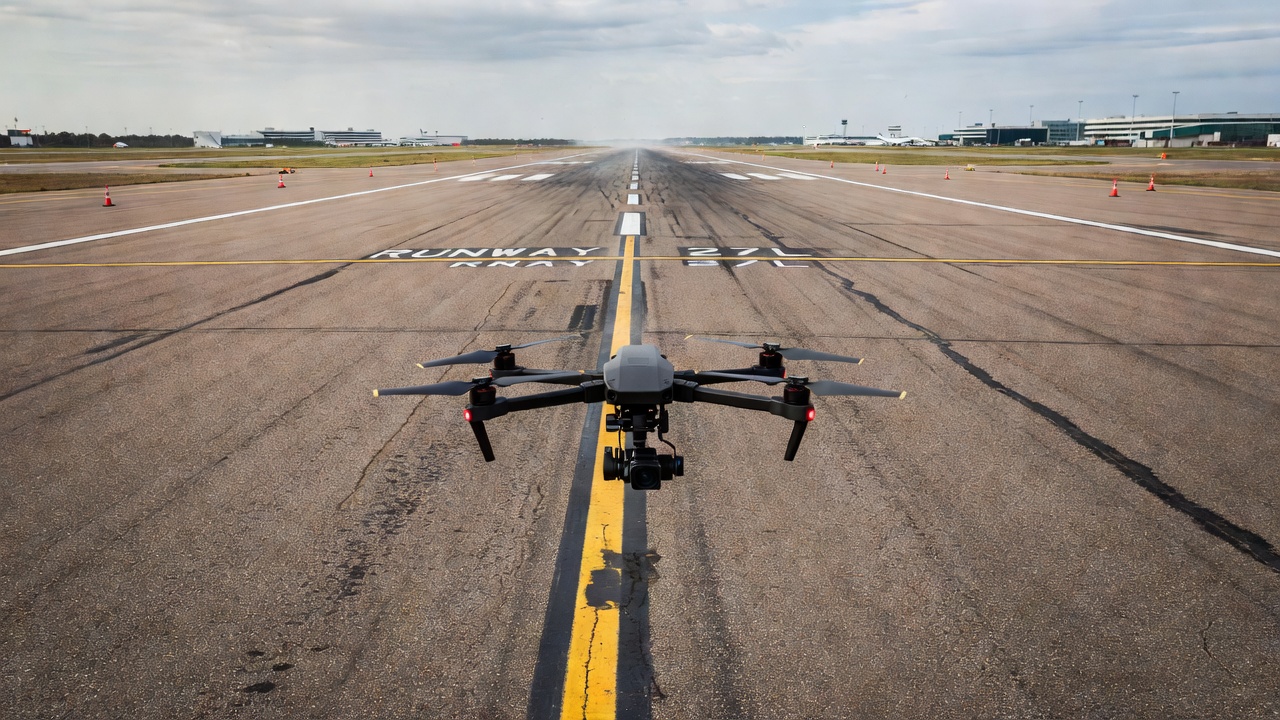

Évaluation des enduits par drone

L’évaluation des enduits par drone est l’une des avancées les plus significatives dans la technologie d’inspection des chaussées de la dernière décennie. Les systèmes aériens sans pilote (UAS) équipés de caméras haute résolution, de capteurs thermiques et de LiDAR peuvent capturer des données détaillées sur l’état des chaussées sur de vastes zones en une fraction du temps requis pour les inspections manuelles traditionnelles. La technologie a été validée par la FAA, l’OACI et de multiples institutions de recherche pour l’évaluation de l’état des enduits.

Les exigences de résolution pour l’inspection des enduits par drone sont bien établies. La Branche R&D Technologique des Aéroports de la FAA a mené des essais multi-aéroports de 2020 à 2022, effectuant 97 missions sur cinq aéroports et collectant environ 1,5 To de données d’imagerie. L’étude a conclu que des orthophotos avec une distance d’échantillonnage au sol (GSD) de 1,5 à 2,0 mm/pixel sont nécessaires pour une détection fiable des dégradations des enduits, y compris la perte de granulats, la fissuration fine et l’usure de surface. L’obtention de cette résolution nécessite généralement de voler à des altitudes de 8 à 15 mètres au-dessus de la surface de la chaussée, selon les spécifications du capteur de la caméra. Les altitudes plus élevées (30 à 60 mètres) produisent une GSD de 10 à 15 mm/pixel, ce qui est suffisant pour détecter les dégradations majeures comme les nids-de-poule et la fissuration structurelle, mais insuffisant pour la détection des fissures fines et la quantification de la perte de granulats.

Les types de capteurs pour l’évaluation des enduits par drone incluent : Caméras RVB (lumière visible) — des capteurs de 20+ mégapixels capturent des images couleur pour l’identification standard des dégradations. Les images sont traitées en orthomosaïques (images composites géoréférencées) à l’aide de logiciels de photogrammétrie. Caméras thermiques (infrarouges) — détectent les différentiels de température entre les zones d’enduit liées et désolidarisées. Les zones délaminées chauffent et refroidissent différemment des zones liées car l’entrefer à l’interface désolidarisée agit comme un isolant. L’imagerie thermique peut détecter la délamination 1 à 3 ans avant qu’elle ne devienne visible à l’œil nu. Scanners LiDAR — fournissent des données précises d’élévation de surface pour mesurer la profondeur d’ornière, la texture de surface et le profil de la chaussée. Les données LiDAR sont particulièrement utiles pour mesurer la macrotexture (profondeur moyenne de texture) qui est corrélée à l’adhérence.

Les études de cas démontrent l’efficacité de l’inspection des enduits par drone. À l’Aéroport Paris Charles de Gaulle en 2016, ADP a réalisé l’une des premières inspections de chaussées par drone à grande échelle au monde. Une surface de plus de 200 000 mètres carrés a été capturée en environ 1 heure 45 minutes de vol, divisée en neuf segments courts coordonnés avec le contrôle du trafic aérien. L’orthomosaïque résultante avait une résolution millimétrique et a été analysée selon les normes OACI et EASA pour les limites de dégradation admissibles. L’inspection a identifié les dégradations avec plus de détail et de cohérence que les relevés traditionnels au sol, et l’enregistrement numérique permanent a permis une comparaison d’une année sur l’autre pour le suivi du taux de détérioration.

À l’Aéroport de Londres Heathrow, les essais par drone se sont concentrés sur la détection de corps étrangers (FOD) et l’évaluation de l’état de surface. Les drones ont identifié les fissures et les débris avec une détection d’objets assistée par IA, réduisant considérablement le temps d’inspection des pistes. Les essais multi-aéroports de la FAA ont confirmé que les relevés PCI par drone produisent des évaluations d’état équivalentes aux méthodes traditionnelles lorsque la GSD est de 2 mm/pixel ou mieux. L’étude a rapporté que les relevés par drone ont en fait détecté 42 % de surface de fissuration en peau de crocodile en plus que les relevés manuels lors d’un essai, suggérant que la perspective surélevée et l’analyse d’images cohérente réduisent la variabilité entre inspecteurs.

Les avantages de l’évaluation des enduits par drone incluent : Temps d’inspection réduit — une piste de 3000 mètres qui nécessite 2 à 3 heures pour une inspection à pied peut être imagée en 20 à 30 minutes de vol. Sécurité améliorée — les inspecteurs ne sont pas exposés au trafic en direct, aux opérations aéroportuaires ou aux conditions de chaussée dangereuses. Documentation cohérente — les orthophotos haute résolution fournissent des enregistrements permanents qui peuvent être ré-analysés avec des algorithmes améliorés à l’avenir. Analyse objective — la classification automatisée des dégradations par apprentissage automatique élimine la variabilité subjective inhérente à l’inspection manuelle. Couverture complète — 100 % de la surface est capturée, éliminant les erreurs d’échantillonnage inhérentes aux relevés PCI manuels qui inspectent généralement seulement 20 % des unités d’échantillonnage.

Les limites incluent : Sensibilité aux conditions météorologiques — les drones ne peuvent pas opérer sous la pluie, par vents forts (généralement au-dessus de 20–25 mph) ou par faible visibilité. Restrictions réglementaires — les vols de drones dans les aéroports nécessitent une coordination avec le contrôle du trafic aérien et peuvent nécessiter des Certificats Spéciaux de Navigabilité ou des dérogations. Exigences de traitement des données — l’imagerie haute résolution génère de grands ensembles de données (1–2 To par 200 000 mètres carrés) qui nécessitent un temps de traitement et une capacité de stockage importants. Compromis de résolution — les vols à plus basse altitude offrent une meilleure résolution mais couvrent moins de surface par vol, nécessitant plus de vols pour couvrir de grandes sections de chaussée. Exigences d’état de surface — les surfaces de chaussée sèches et propres produisent la meilleure imagerie ; les chaussées mouillées masquent les fissures et les dégradations de surface.

Malgré ces limites, l’évaluation des enduits par drone devient rapidement une pratique courante pour les grands aéroports et les agences routières. La technologie permet des inspections plus fréquentes, plus détaillées et plus objectives, ce qui permet à son tour des décisions de reprise d’enduit plus opportunes et plus économiques. À mesure que la classification des dégradations par IA s’améliore et que les cadres réglementaires évoluent, l’inspection par drone devrait devenir la méthode par défaut pour l’évaluation de l’état des enduits au cours de la prochaine décennie.

Résumé du protocole d’inspection de l’état des enduits

Un protocole complet d’inspection de l’état des enduits comprend les éléments suivants : Préparation avant inspection — examen des rapports d’inspection précédents, historique des traitements, données de trafic et relevés climatiques ; sélection du type d’inspection (niveau réseau vs. niveau projet) ; calibration de l’équipement d’inspection. Collecte de données sur le terrain — documentation systématique des types de dégradations, de la sévérité, de l’étendue et de l’emplacement à l’aide de formulaires standardisés ou de logiciels mobiles de collecte de données ; documentation photographique des dégradations représentatives. Analyse des données — calcul du PCI ou d’un indice d’état équivalent ; identification des candidats à la reprise ; estimation de la durée de vie résiduelle. Rapport — synthèse des résultats d’inspection, cartes d’état, recommandations de reprise, estimations de coûts et classements par priorité. Intégration avec le système de gestion des chaussées — mise à jour de la base de données sur l’état des chaussées, projection des tendances futures de l’état et affinement du calendrier de reprise.

L’inspection de l’état des enduits est une pierre angulaire d’une préservation efficace des chaussées. En identifiant la détérioration précocement — lorsque la perte de granulats atteint d’abord 10 %, lorsque les fissures d’oxydation apparaissent pour la première fois, lorsque le ressuage devient d’abord visible — l’inspecteur permet une reprise opportune et économique qui préserve la chaussée sous-jacente. Un programme de préservation réussi dépend de la qualité, de la cohérence et de la fréquence des inspections de l’état des enduits.

Les processus d’inspection décrits dans cet article sont référencés dans le Manuel des Services Aéroportuaires de l’OACI Partie 2, la Circulaire consultative FAA 150/5380-6B, les normes ASTM D5340 et D6433, le Manuel des enduits et traitements de surface du TxDOT, le Guide des enduits du MnDOT et le Manuel de l’inspecteur de l’ISSA pour les systèmes à base de slurry. Ces documents fournissent les procédures détaillées, les définitions des dégradations, les seuils de sévérité et les critères d’acceptation qui constituent la base technique de l’inspection de l’état des enduits dans le monde entier.
