La surveillance saisonnière suit l’évolution de la réponse structurelle des chaussées (déflexions FWD, modules) et de l’état de surface (fissuration, orniérage) au fil des saisons — sol de fondation gelé, affaiblissement dû au dégel printanier, été sec — afin de comprendre les cycles de performance annuels et d’appliquer des facteurs d’ajustement saisonnier dans la conception et l’évaluation. Couvre le programme de surveillance saisonnière LTPP (SMP) et ses implications pour le calendrier des inspections.
La surveillance saisonnière de la réponse des chaussées est la mesure et l’analyse systématiques de l’évolution des propriétés structurelles et de l’état de surface des chaussées tout au long du cycle annuel de gel, de dégel, de variation d’humidité et d’écarts de température. Le principe fondamental est que la température et l’humidité dans les couches de chaussée ne sont pas statiques — elles varient considérablement avec les saisons, et ces variations contrôlent directement la façon dont une chaussée réagit aux charges de trafic, à quelle vitesse elle se dégrade et dans quel état elle semble se trouver à un moment donné.
Les paramètres qui changent de façon saisonnière incluent les déflexions du Falling Weight Deflectometer (FWD), les modules d’assise calculés par rétroanalyse, la largeur des fissures en surface, les indices de rugosité, la profondeur d’orniérage et la teneur en humidité souterraine. Comprendre ces variations est essentiel pour trois raisons : cela permet aux ingénieurs de relier les données de réponse des chaussées obtenues à des moments aléatoires aux conditions critiques de dimensionnement, cela valide les modèles de relations entre les conditions environnementales et les propriétés structurelles in situ, et cela élargit les connaissances fondamentales sur l’ampleur et l’impact des changements saisonniers sur la performance des chaussées. Sans surveillance saisonnière, une chaussée évaluée au début du printemps peut sembler structurellement déficiente alors que la même chaussée testée à la fin de l’été peut sembler parfaitement adéquate — et pourtant, aucun de ces instantanés ne raconte à lui seul l’histoire complète.
L’objectif principal de la surveillance saisonnière est de capturer et de quantifier la variation temporelle des propriétés structurelles des chaussées causée par les facteurs environnementaux. Les changements de température et d’humidité dans les structures de chaussée, à la fois au cours d’une même journée et sur une année complète, ont un impact significatif sur les caractéristiques structurelles des couches de chaussée, affectant ainsi la réponse de la chaussée aux charges de trafic et, en fin de compte, la durée de vie de la chaussée. Avant les programmes de surveillance complets comme le programme de surveillance saisonnière LTPP, l’ampleur et la relation de ces effets n’étaient pas bien comprises, ce qui les rendait difficiles à traiter avec un degré de précision ou de confiance suffisant dans la conception et l’évaluation des chaussées.
Les recherches de la FHWA ont démontré que la température explique à elle seule environ 88 % de la variation des déflexions FWD mesurées sur les chaussées bitumineuses. Pour les modules d’assise de l’enrobé bitumineux calculés par rétroanalyse, la température explique près de 98 % de la variation observée à un endroit donné. Aux températures de gel, le module de résilience des sols contenant de l’humidité peut être 20 à 120 fois plus élevé que dans des conditions non gelées — une plage considérable qui a des implications profondes pour l’évaluation de la capacité structurelle. La variation restante est attribuée aux effets de l’humidité, aux cycles de gel-dégel et aux erreurs de mesure aléatoires.
D’un point de vue pratique, la surveillance saisonnière répond à plusieurs objectifs spécifiques. Elle permet aux agences de déterminer les périodes appropriées de restriction de charge saisonnière pour les chaussées minces pendant le dégel printanier. Elle fournit les données nécessaires pour développer et valider les facteurs d’ajustement saisonnier pour les déflexions FWD et les modules calculés par rétroanalyse. Elle soutient le calibrage des modèles de conception mécanistique-empirique des chaussées tels que le modèle climatique intégré amélioré (EICM) utilisé dans le guide de conception mécanistique-empirique des chaussées AASHTO (MEPDG). Et surtout, elle informe les décisions de calendrier d’inspection afin que les évaluations de l’état soient comparables entre les inspections et représentatives de l’état de performance réel de la chaussée.

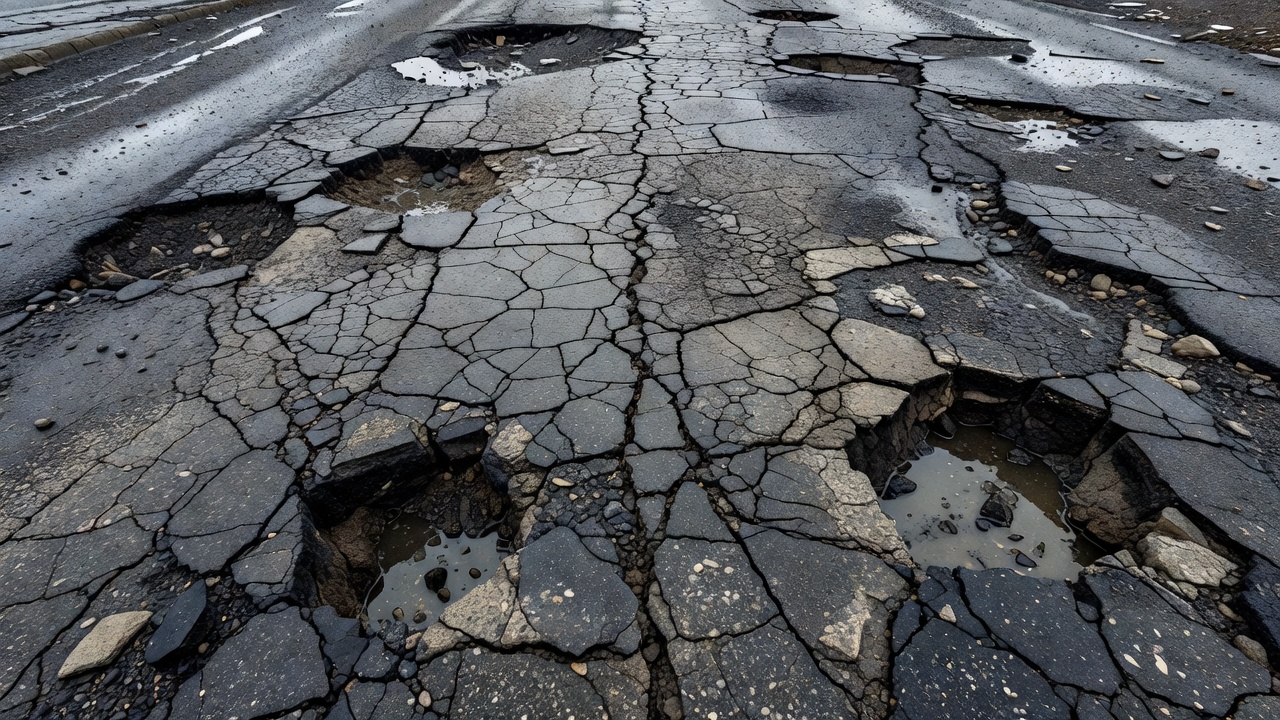

L’affaiblissement dû au dégel printanier est le phénomène saisonnier le plus critique affectant la capacité structurelle des chaussées dans les régions froides. Il se produit lorsque les lentilles de glace qui se sont formées dans le sol de fondation pendant l’hiver fondent, libérant de grandes quantités d’eau qui restent piégées au-dessus de la partie inférieure encore gelée du sol de fondation. Le résultat est une couche de sol de fondation saturée et affaiblie, avec une capacité portante considérablement réduite — souvent la condition la plus faible que la chaussée connaîtra de toute l’année.
Le processus commence par le gonflement dû au gel, qui nécessite trois conditions simultanées : des sols sensibles au gel (généralement ceux dont 10 % ou plus passent au tamis de 0,075 mm, ou 3 % ou plus passent au tamis de 0,02 mm), des températures du sol inférieures à 0 °C et la présence d’eau. Lorsque ces conditions sont réunies, des cristaux de glace se forment dans les vides les plus grands entre les particules du sol et s’étendent pour former des lentilles de glace continues. Ces lentilles croissent par remontée capillaire et s’épaississent dans la direction du transfert de chaleur — de la surface froide vers le bas. Lorsque l’eau gèle, une pression interstitielle négative se développe, un phénomène appelé cryosuccion, qui aspire l’eau vers le haut depuis le sol non gelé inférieur vers le front de gel. Avec le temps, les lentilles de glace peuvent atteindre une épaisseur significative, provoquant le soulèvement du sol sus-jacent et des couches de chaussée. La pression d’expansion de l’eau qui gèle peut dépasser 220 MPa, ce qui est suffisant pour soulever et fissurer les structures de chaussée sus-jacentes.
L’affaiblissement dû au dégel printanier progresse à travers cinq stades distincts. Au premier stade, la chaussée est complètement gelée, le sol de fondation étant gelé jusqu’à la profondeur maximale de gel. La structure de la chaussée est à son maximum de rigidité et la capacité portante est artificiellement élevée. Au deuxième stade, la température de l’air dépasse 0 °C et la chaussée se réchauffe de la surface vers le bas. La partie supérieure du sol de fondation commence à dégeler tandis que la partie inférieure reste gelée, créant une barrière imperméable. Au troisième stade — la phase critique d’affaiblissement du dégel — l’eau provenant des lentilles de glace fondues reste piégée dans le sol de fondation dégelé au-dessus de la zone encore gelée. Seul un drainage latéral lent est possible car le drainage vertical est bloqué par la couche gelée en dessous. Le sol de fondation dégelé devient saturé et gravement affaibli avec une capacité portante réduite. Au quatrième stade, si la température de l’air redescend, la partie supérieure du sol de fondation saturée regèle et se dilate, décompactant davantage les particules du sol dans un processus appelé dilatance. Cet effet de cliquet dégrade progressivement la structure du sol. Au cinquième et dernier stade, après un ou plusieurs cycles de gel-dégel, la partie supérieure du sol de fondation dégelée et saturée est encore affaiblie par les dommages de dilatance, et la chaussée devient très sensible aux dommages causés par les charges de trafic.
Des mesures quantitatives de terrain provenant d’études routières suédoises ont documenté la sévérité de ces effets. La rigidité de la couche de base et de la couche de fondation a diminué d’environ 50 % pendant le dégel printanier par rapport aux valeurs estivales et automnales. La rigidité du sol de fondation a diminué d’environ 20 %. Les essais FWD ont révélé que le bassin de déflexion de la chaussée a plus que doublé pendant la période de dégel maximale. Le dégel printanier est la période de l’année où la durée de vie de la chaussée est la plus réduite par rapport aux autres saisons — les charges lourdes des camions pendant cette période peuvent causer une déformation permanente équivalente à plusieurs mois de trafic estival normal.
Le programme de surveillance saisonnière (SMP) de l’étude à long terme de la performance des chaussées (LTPP) a été l’étude de terrain la plus complète jamais entreprise pour quantifier les effets saisonniers sur la réponse structurelle des chaussées. Initié dans le cadre de l’étude LTPP plus vaste gérée par la Federal Highway Administration, le SMP a été conçu pour acquérir une compréhension fondamentale de l’ampleur et de l’impact des variations temporelles de la réponse des chaussées et des propriétés des matériaux dues aux effets séparés et combinés de la température, de l’humidité et des variations de gel et de dégel.
Le SMP a sélectionné 64 sections d’essai parmi les expériences de l’étude générale des chaussées (GPS) et de l’étude spécifique des chaussées (SPS). Parmi celles-ci, 41 sections ont été instrumentées pour la surveillance de la pénétration du gel et réparties sur une large gamme de zones climatiques, notamment l’Arizona, le Colorado, le Connecticut, l’Idaho, l’Indiana, le Kansas, le Maine, le Maryland, le Massachusetts, le Minnesota, le Montana, le Nebraska, le Nevada, le New Hampshire, le New Jersey, l’État de New York, l’Ohio, la Pennsylvanie, le Dakota du Sud, l’Utah, le Vermont, le Wyoming, et les provinces canadiennes du Manitoba, de l’Ontario, du Québec et de la Saskatchewan. Les essais ont été réalisés sur la moitié des sections pendant un an, puis sur l’autre moitié l’année suivante, fournissant un riche ensemble de données couvrant divers climats, types de chaussées et conditions de sol de fondation.
Chaque site SMP a été instrumenté avec un ensemble complet de capteurs. Des sondes à thermistances ont été installées à plusieurs profondeurs pour mesurer les gradients de température de la chaussée depuis la surface jusqu’au sol de fondation. Des sondes de réflectométrie temporelle (TDR) ont mesuré la teneur en humidité des matériaux granulaires non liés de la base, de la fondation et du sol de fondation. Des sondes de résistivité électrique ont suivi l’emplacement du front de gel lors de sa pénétration et de son retrait à travers la structure de la chaussée. Des piézomètres ont surveillé la profondeur de la nappe phréatique. Des pluviomètres à auget basculeur ont enregistré les précipitations. Des mesures d’élévation de surface ont capturé le soulèvement dû au gel et le tassement de dégel.
Le protocole d’essai comprenait des essais de déflexion FWD à une fréquence accrue par rapport aux sites LTPP de routine, avec un espacement plus serré des capteurs sur une partie de chaque section d’essai pour capturer la forme complète du bassin de déflexion. Des mesures de profil longitudinal ont suivi les changements saisonniers de rugosité. Les relevés de dégradations ont été effectués plus fréquemment pour capturer la progression de la fissuration, de l’orniérage et d’autres détériorations de surface en relation avec les événements saisonniers.
Le SMP a généré plusieurs conclusions critiques qui continuent d’informer la pratique du génie des chaussées. Les données de pénétration du gel ont été utilisées pour développer les tables de paramètres calculés LTPP, en particulier SMP_FREEZE_STATE, SMP_FROST_PRESENCE et SMP_FROST_PENETRATION, qui fournissent des mesures standardisées de l’état de gel sur l’ensemble des sites. Les données ont permis de valider les modèles thermodynamiques qui constituent le fondement du modèle climatique intégré amélioré au sein du MEPDG. Les modèles de prédiction de température BELLS — BELLS2 pour les essais à l’ombre (plus de 3 minutes d’ombrage) et BELLS3 pour les essais de routine (environ 30 secondes d’ombrage) — ont été développés directement à partir des données des thermistances du SMP et restent la méthode standard pour estimer la température de la chaussée en profondeur à partir des mesures de température de surface.
Les données du SMP ont également soutenu le développement de modèles de prédiction de l’humidité et de la pénétration du gel, l’évaluation des politiques de restriction de charge saisonnière et la quantification de la relation entre le module de résilience (Mr) en laboratoire et le module calculé par rétroanalyse (E). Les activités de collecte de données du SMP ont pris fin le 31 octobre 2004, mais l’ensemble de données continue d’être analysé et appliqué dans la recherche et la pratique des chaussées dans le monde entier.
Le module de résilience des matériaux de chaussée — à la fois le béton bitumineux et les couches non liées — subit des changements considérables tout au long du cycle saisonnier annuel. Comprendre l’ampleur et le moment de ces variations est fondamental pour interpréter les données FWD, concevoir des chaussées pour des conditions réalistes et gérer efficacement les réseaux de chaussées.
Le programme DAMA de l’Asphalt Institute, utilisé dans la procédure de conception de chaussées flexibles MS-1, fournit des valeurs mensuelles quantitatives du module du sol de fondation qui illustrent toute l’étendue de la variation saisonnière. Pour un site avec une température moyenne annuelle de l’air (MAAT) de 7 °C et un module de résilience (Mr) normal du sol de fondation non gelé de 4 500 psi, les valeurs mensuelles montrent une plage extraordinaire. En janvier et février, à mesure que le gel pénètre, le module s’élève respectivement à 15 900 psi et 27 300 psi. En mars et avril, la pénétration maximale du gel porte le module à 38 700 psi et 50 000 psi — plus de 11 fois la valeur estivale normale. Puis en mai, lorsque le sol de fondation dégèle, le module chute à seulement 900 psi — une réduction stupéfiante de 98 % par rapport au pic d’avril et seulement 20 % de la valeur normale non gelée. Une récupération graduelle s’ensuit en juin (1 620 psi), juillet (2 340 psi), août (3 060 psi) et septembre (3 780 psi), le module revenant à la normale de 4 500 psi en octobre.
Le rapport entre le module de gel maximal (50 000 psi) et le module minimal affaibli par le dégel (900 psi) est d’environ 56:1 — ce qui signifie que le même sol de fondation a une capacité portante 56 fois supérieure lorsqu’il est gelé par rapport à lorsqu’il est complètement dégelé. Cela a des implications profondes : une chaussée qui semble structurellement adéquate lorsqu’elle est testée à la fin de l’hiver peut sembler gravement déficiente lorsqu’elle est testée à la fin du printemps. Pour les sites avec des températures moyennes plus élevées, le schéma change mais l’amplitude reste considérable. À une MAAT de 15,5 °C, le pic de gel d’avril atteint encore 50 000 psi, mais le minimum de dégel de mai est de 1 350 psi, et la récupération est plus rapide, revenant à la normale en septembre.
Les couches de base et de fondation granulaires non liées présentent également une variation saisonnière substantielle du module, bien que le schéma diffère de celui du sol de fondation car ces couches sont plus proches de la surface et réagissent plus rapidement aux changements de température. Pour un site avec une MAAT de 7 °C et une valeur k1 normale (le nombre de module dans le modèle k-θ) de 8 000, les valeurs hivernales montrent une augmentation modérée à 16 000–24 000 psi dans des conditions de gel. Cependant, la chute due au dégel printanier est sévère — la valeur de mai tombe à seulement 2 000 psi, soit seulement 8,3 % de la valeur gelée d’avril. Cette réduction spectaculaire se produit parce que les couches de base et de fondation dégèlent en premier et sont directement exposées à l’eau de fonte provenant de la surface, restant saturées jusqu’à ce que le drainage puisse s’effectuer.
La variation saisonnière des modules des couches affecte directement l’indice structurel (SN) de la chaussée dans la conception des chaussées flexibles. Lorsque le module de résilience effectif du sol de fondation chute pendant le dégel printanier d’une valeur estivale de 5 000 psi à une valeur affaiblie de 1 000 psi, le facteur de dommage relatif plus que triple. Dans la procédure de conception AASHTO 1993, cela est pris en compte en calculant un module moyen pondéré par les dommages sur tous les mois — le module de résilience effectif du sol de fondation — plutôt que d’utiliser une seule valeur annuelle. L’équation reliant le dommage relatif au module est : Dommage relatif = 1,18 × 10⁸ × Mr⁻²·³², où Mr est en psi. Cette relation de puissance signifie que de petites réductions du module produisent des augmentations disproportionnées des dommages.

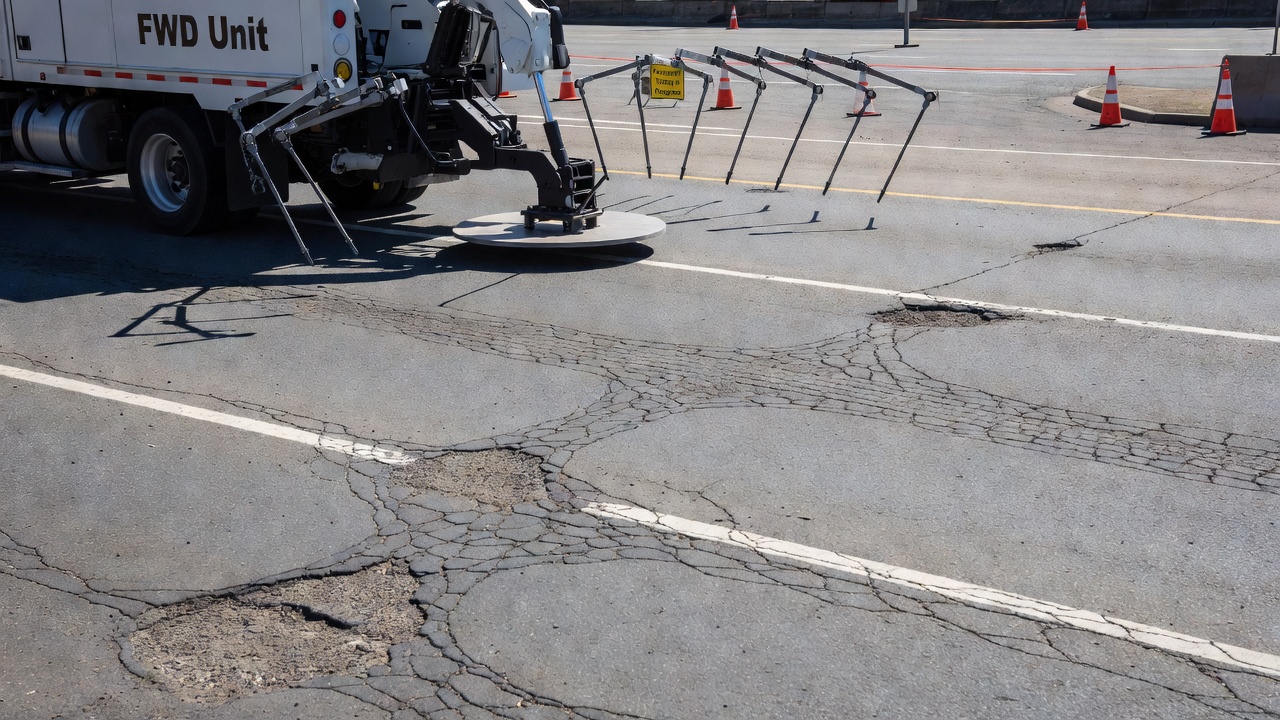

Étant donné que le béton bitumineux est un matériau viscoélastique dont la rigidité varie énormément avec la température, les mesures du Falling Weight Deflectometer sur les chaussées bitumineuses doivent être corrigées à une température de référence standard pour des comparaisons significatives. La rigidité de la couche bitumineuse contrôle la quantité de flexion — ou de déflexion — qui se produit dans une chaussée lorsqu’une charge est appliquée. À des températures élevées, l’enrobé bitumineux se ramollit et le bassin de déflexion devient plus grand et plus profond. À basse température, l’enrobé bitumineux se rigidifie et les déflexions sont plus petites. Une chaussée testée à 10 °C produira des déflexions qui sont peut-être la moitié de celles de la même chaussée testée à 40 °C, conduisant à des modules calculés par rétroanalyse et à des évaluations de capacité structurelle considérablement différents si aucune correction n’est appliquée.
La correction de température pour les données FWD comporte deux étapes distinctes : d’abord, estimer la température de la chaussée à mi-épaisseur de la couche bitumineuse, puis appliquer un facteur de correction pour ajuster la déflexion mesurée ou le module calculé par rétroanalyse à une température de référence.
Les modèles BELLS ont été développés à partir des données des thermistances du LTPP SMP et constituent la méthode la plus largement utilisée pour estimer la température en profondeur de la chaussée à partir de mesures de surface. Deux versions sont utilisées selon les conditions d’essai. BELLS2 est utilisé lorsque la chaussée a été à l’ombre pendant plus de trois minutes, comme c’est typique dans les essais conformes au protocole LTPP formel. BELLS3 est utilisé pour les essais opérationnels de routine où la chaussée n’est à l’ombre que pendant environ 30 secondes avant la mesure.
Les deux modèles nécessitent quatre entrées : la température de surface de la chaussée mesurée par thermomètre infrarouge (°C), l’heure de la journée exprimée sur un cadran de 24 heures, la profondeur sous la surface de la chaussée (mm) et la température moyenne de l’air du jour précédent (°C). Les modèles intègrent des fonctions sinusoïdales qui utilisent un cycle de montée et descente de température du béton bitumineux de 18 heures — et non le cycle solaire de 24 heures — car les propriétés thermiques de l’enrobé bitumineux produisent un motif de température diurne caractéristique avec une période minimale plate entre 05:00 et 11:00 heures.
L’équation BELLS2 est : Td = 2,78 + 0,912 × IR + {log(d) − 1,25}{−0,428 × IR + 0,553 × (1-jour) + 2,63 × sin(hr18 − 15,5)} + 0,027 × IR × sin(hr18 − 13,5), où Td est la température de la chaussée à la profondeur d (°C), IR est la température de surface (°C), d est la profondeur (mm), 1-jour est la température moyenne de l’air du jour précédent (°C), et hr18 est l’heure de la journée exprimée selon le cycle de température AC de 18 heures.
Une fois la température à mi-épaisseur de la chaussée estimée, le facteur d’ajustement de température de l’enrobé bitumineux (ATAF) est appliqué aux modules calculés par rétroanalyse. La formule est : ATAF = 10^[pente × (Tr − Tm)], où Tr est la température de référence (°C), Tm est la température mesurée à mi-épaisseur (°C), et pente est un paramètre spécifique au mélange variant généralement de −0,015 à −0,030. La valeur de pente par défaut lorsqu’aucune donnée de mélange n’est disponible est de −0,021.
Par exemple, si un essai FWD produit un module d’enrobé bitumineux calculé par rétroanalyse de 9 770 MPa à une température mesurée à mi-épaisseur de 10 °C, et que la température de référence est de 21 °C, l’ATAF = 10^[−0,021 × (21 − 10)] = 10^(−0,231) = 0,587. Le module ajusté est de 9 770 × 0,587 = 5 740 MPa — une réduction de plus de 40 % due uniquement à la correction de température. Les recommandations pour les essais FWD des National Academies préconisent de réaliser les essais à des températures modérées de l’enrobé bitumineux entre 65 °F et 105 °F (18 °C à 41 °C) afin de minimiser l’ampleur des corrections nécessaires.
L’intégration des effets saisonniers dans les procédures de conception des chaussées a considérablement évolué au cours des quatre dernières décennies. Les premières procédures AASHTO utilisaient un facteur régional — un multiplicateur empirique unique appliqué à la capacité structurelle de dimensionnement — mais cette approche ne traitait pas directement la variation mois par mois des propriétés des couches de chaussée.
Le Guide AASHTO de 1986 a constitué un tournant dans le traitement des effets environnementaux dans la conception des chaussées. Pour la première fois, une méthodologie de conception largement utilisée intégrait une prise en compte explicite des variations saisonnières spécifiques au site de la rigidité du sol de fondation par le concept du module de résilience effectif du sol de fondation. Cette approche, reprise dans le Guide AASHTO 1993, a fondamentalement changé la façon dont les ingénieurs tiennent compte des saisons dans la conception des chaussées.
Le module de résilience effectif du sol de fondation est calculé comme une moyenne pondérée par les dommages des valeurs mensuelles du module sur une période de 12 mois. La procédure comporte quatre étapes. Premièrement, pour chaque mois de l’année, le module de résilience représentatif du sol de fondation est déterminé en fonction des conditions saisonnières d’humidité et de gel du site. Deuxièmement, le facteur de dommage relatif (uf) pour chaque module mensuel est déterminé à partir de l’équation Dommage relatif = 1,18 × 10⁸ × Mr⁻²·³². Troisièmement, les valeurs mensuelles de dommage relatif sont additionnées et divisées par 12 pour obtenir le dommage relatif moyen de l’année. Quatrièmement, le dommage relatif moyen est utilisé pour lire le module de résilience effectif correspondant du sol de fondation à partir du tableau de conception.
Dans un exemple typique tiré de la documentation de la FHWA, la somme des valeurs mensuelles de dommage relatif sur 12 mois est de 3,72, ce qui donne un dommage relatif moyen de 0,31. Le module de résilience effectif du sol de fondation correspondant à cette moyenne est d’environ 5 000 psi. Cela signifie que la conception n’est basée ni sur le minimum du dégel printanier d’environ 1 000 psi, ni sur le maximum hivernal gelé de 40 000 psi, mais sur une moyenne pondérée qui représente les dommages cumulés que la chaussée subit au cours de toutes les saisons.
Le Guide de 1993 présentait deux limitations importantes. Il ne prévoyait aucune disposition explicite pour la prise en compte des variations saisonnières dans les couches de chaussée sus-jacentes — seul le sol de fondation était traité de façon saisonnière. Et une connaissance incomplète de l’ampleur et de la durée des fluctuations du module du sol de fondation rendait difficile pour les agences de tirer pleinement parti de la procédure de conception saisonnière. L’absence de directives quantitatives largement applicables pour les valeurs de conception saisonnières de la base, de la fondation et du sol de fondation a limité la mise en œuvre pratique de l’approche.
Le guide de conception mécanistique-empirique des chaussées (MEPDG), adopté sous le nom d’AASHTOWare Pavement ME Design, représente une approche fondamentalement plus sophistiquée des effets saisonniers. La période de conception est divisée en incréments de temps discrets — de quatre saisons à 12 mois jusqu’à des intervalles horaires — avec la structure de la chaussée et les conditions de charge traitées comme constantes au sein de chaque incrément. Les concepts de dommages cumulés additionnent les dommages sur tous les incréments pendant toute la durée de vie de conception. Le modèle climatique intégré amélioré (EICM) simule les conditions horaires de température et d’humidité dans tout le profil de la chaussée sur la base des données climatiques historiques, en utilisant directement la compréhension de la variation saisonnière acquise grâce au LTPP SMP et aux programmes de surveillance similaires.
La largeur des fissures dans les chaussées bitumineuses et en béton varie considérablement selon la saison en raison de la dilatation et de la contraction thermiques des matériaux de la chaussée. Cette variation a des implications directes pour l’inspection, la mesure et le scellement des fissures, et doit être prise en compte dans tout programme qui utilise la largeur des fissures comme indicateur d’état ou déclencheur de traitement.
Tous les matériaux de chaussée se dilatent lorsqu’ils sont chauffés et se contractent lorsqu’ils sont refroidis. Le coefficient de dilatation thermique du béton bitumineux est d’environ 2 à 3 × 10⁻⁵ par °C. Pour une section de chaussée de 10 mètres de long, un changement de température de 50 °C — typique de la différence entre un après-midi d’été et un matin d’hiver — produit environ 10 à 15 mm de contraction ou dilatation linéaire. Ce mouvement cumulatif est concentré aux emplacements des fissures, provoquant des changements visibles de la largeur des fissures.
En hiver, lorsque la chaussée est complètement contractée, les largeurs de fissures atteignent leur maximum. C’est également le moment où les contraintes de traction thermiques dans la chaussée sont les plus élevées, et si ces contraintes dépassent la résistance à la traction du mélange bitumineux, de nouvelles fissures transversales peuvent se former. Les fissures existantes s’ouvrent plus largement à mesure que la chaussée se contracte autour d’elles. En été, la chaussée se dilate et les largeurs de fissures se réduisent considérablement ou peuvent même se refermer complètement en surface. Le rapport de déformation thermique entre les saisons froides et chaudes a été documenté entre 1,4 et 2,0 fois pour un même changement de température de la chaussée — ce qui signifie qu’une fissure qui mesure 3 mm en janvier peut ne mesurer que 1,5 mm en juillet.
La variation saisonnière de la largeur des fissures crée un défi pratique pour les programmes de scellement des fissures. Si les fissures sont scellées en été lorsqu’elles sont à leur plus étroite, la quantité de mastic appliquée peut être insuffisante pour accomoder l’expansion hivernale — le mastic peut se détacher des parois de la fissure ou perdre son adhérence lorsque la fissure s’élargit. Inversement, si les fissures sont scellées en hiver lorsqu’elles sont à leur plus large, l’excès de mastic peut être expulsé de la fissure ou former une bosse en surface lorsque la chaussée se dilate en été, créant un risque potentiel de débris (FOD) et une irrégularité de surface indésirable.
La fenêtre optimale pour le scellement des fissures est le printemps ou l’automne, lorsque les températures sont modérées et que les largeurs de fissures sont intermédiaires. À ces moments, le mastic peut être appliqué à une largeur qui reste fonctionnelle à la fois sous la compression estivale et la tension hivernale. De plus, les matériaux de scellement donnent les meilleurs résultats dans leur plage de température d’application spécifiée — la plupart des mastics appliqués à chaud nécessitent des températures de chaussée supérieures à 10 °C pour une adhérence correcte, tandis que les mastics appliqués à froid ont leurs propres fenêtres de température. Si un chalumeau thermique est utilisé lorsque les fissures contiennent de la glace, l’humidité peut migrer vers les parois latérales et nuire à l’adhérence, comme documenté par les recherches du Minnesota DOT.
La saison à laquelle une inspection de chaussée est réalisée affecte directement l’état mesuré, d’une manière qui doit être comprise et prise en compte dans les systèmes de gestion à l’échelle du réseau et les évaluations au niveau des projets. Inspecter la même chaussée à différentes saisons peut produire des indices d’état qui diffèrent suffisamment pour modifier le classement d’une chaussée au sein d’un réseau ou son éligibilité à un traitement particulier.

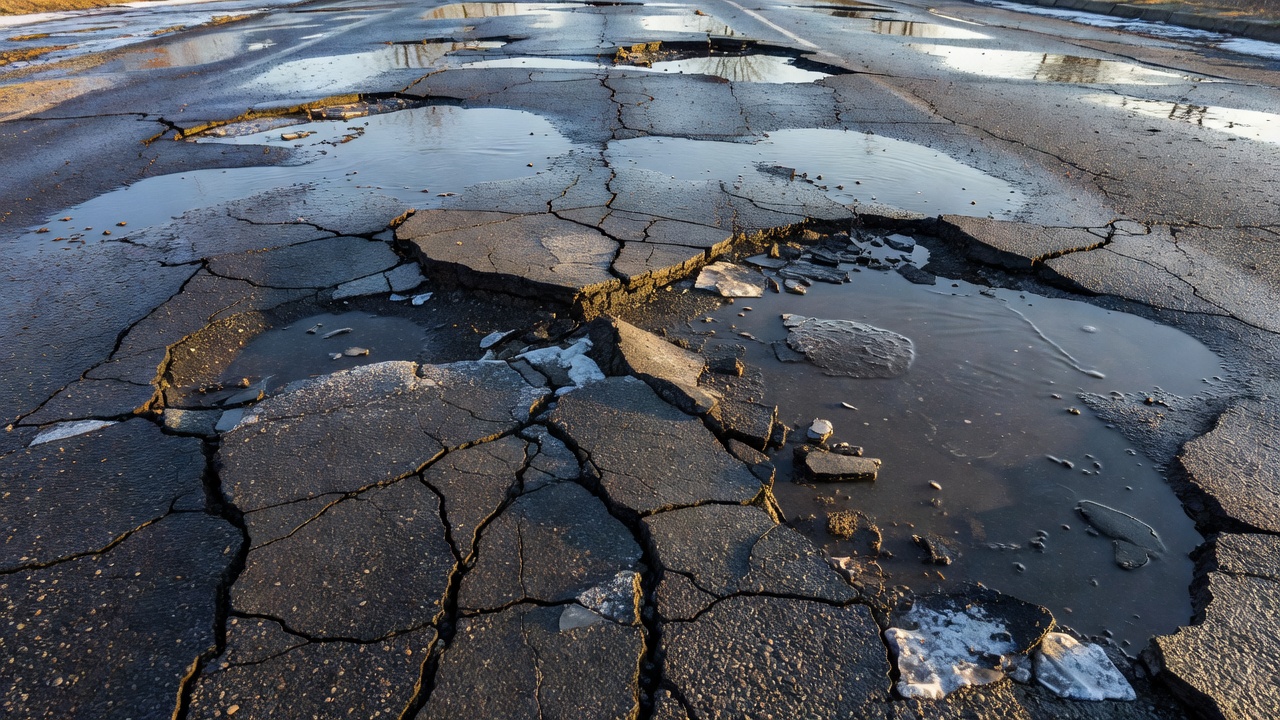

Pour les chaussées bitumineuses, le dégel printanier (fin d’hiver à début de printemps) révèle la pire condition structurelle. Les déflexions FWD sont les plus grandes car le sol de fondation est à son plus faible — souvent 3 à 5 fois plus élevées que les déflexions estivales. Les fissures sont à leur plus large en raison de la contraction thermique maximale. La rugosité, mesurée par l’indice de rugosité international (IRI), est élevée de 0,3 à 0,5 m/km par rapport aux valeurs estivales. La profondeur d’orniérage peut sembler plus grande car le sol de fondation affaibli ne peut pas résister à la déformation induite par le trafic. Les nids-de-poule se forment le plus rapidement pendant cette période. Inversement, la fin de l’été présente la meilleure condition — le sol de fondation est le plus sec et le plus rigide, les fissures sont à leur largeur minimale et les dégradations de surface peuvent sembler moins sévères.
Pour les chaussées en béton de ciment Portland (PCC), la pire condition est généralement en hiver. Le soulèvement dû au gel provoque un mouvement différentiel des dalles et un faïençage. Les joints s’ouvrent le plus largement en raison de la contraction du béton, réduisant l’efficacité du transfert de charge entre les joints et augmentant le potentiel de pompage et de faïençage sous le trafic. Le curling et le voilement sont les plus sévères car le différentiel de température entre le dessus et le dessous de la dalle est le plus grand — le dessus se refroidit plus rapidement la nuit, incurvant les bords de la dalle vers le haut et créant des vides sous la dalle. Les dommages de gel-dégel à la matrice du béton peuvent devenir visibles sous forme d’écaillage de surface ou de fissuration en D.
La saison d’inspection a des conséquences directes sur les décisions de gestion. Une agence qui fixe des seuils de scellement des fissures basés sur la largeur des fissures doit préciser la saison de mesure — une fissure qui déclenche un traitement en janvier à 3 mm de large se situerait bien en dessous du même seuil en juillet à 1,5 mm. Une agence qui utilise des seuils d’IRI pour la réhabilitation peut constater qu’une section de chaussée dépasse le seuil au printemps mais se situe en dessous en été, conduisant à une sélection de projets incohérente selon le moment de l’inspection. Pour les évaluations structurelles utilisant le FWD, les essais au printemps sans correction surestimeront systématiquement la déficience structurelle, tandis que les essais en conditions hivernales de gel la sous-estimeront systématiquement.
La meilleure pratique pour les inspections à l’échelle du réseau est de les réaliser à la même période chaque année, garantissant des données comparables d’une année à l’autre. Pour l’évaluation structurelle au niveau du projet, les essais au printemps fournissent l’évaluation du pire cas, tandis que les essais à toute autre saison nécessitent une correction de température et une interprétation attentive de l’état du sol de fondation. L’AASHTO R 33 et l’ASTM D4694 recommandent des essais FWD à des températures modérées entre 18 °C et 41 °C pour minimiser les corrections nécessaires.

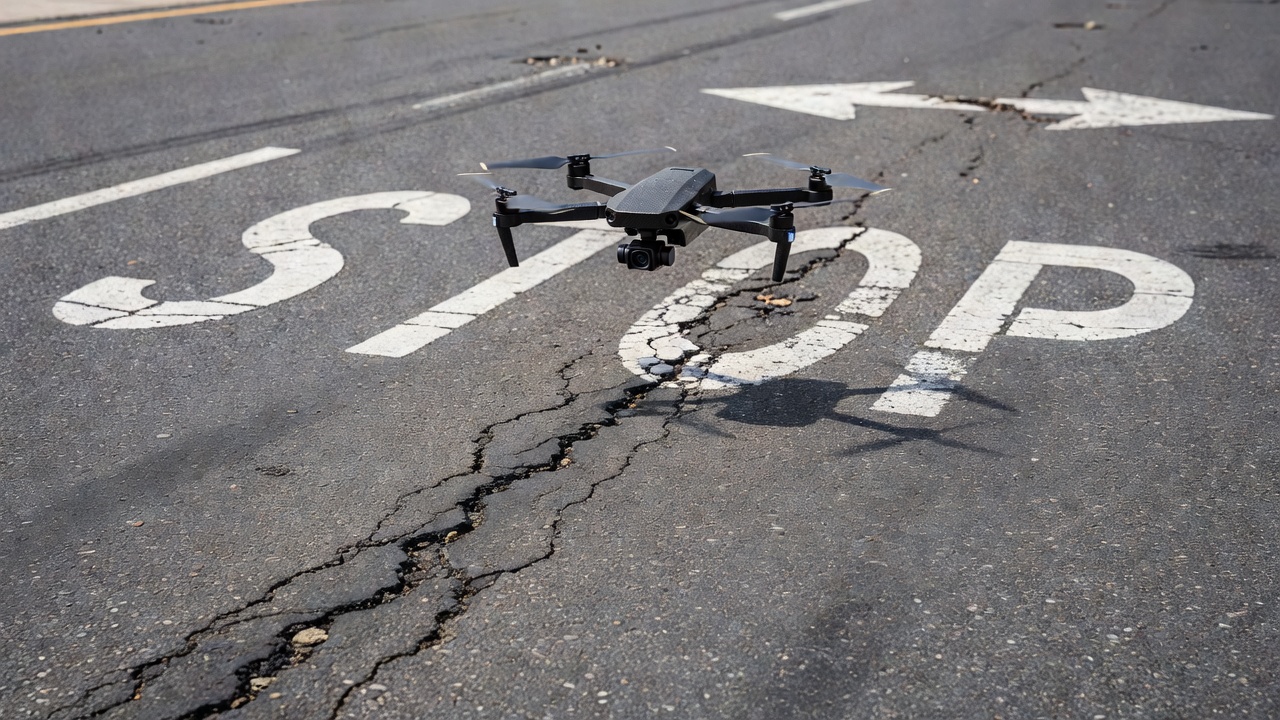

Les véhicules aériens sans pilote (UAV) équipés de caméras RVB haute résolution, de capteurs infrarouges thermiques et de capteurs d’imagerie multispectrale sont de plus en plus utilisés pour l’inspection des chaussées en toutes saisons. Les drones offrent la capacité d’inspecter rapidement de grandes surfaces de chaussée, d’accéder à des sections difficiles d’accès et de collecter des données avec une qualité géométrique et radiométrique constante. Cependant, l’efficacité de l’inspection par drone dépend fortement de la saison à laquelle l’inspection est réalisée.
L’hiver offre des avantages uniques pour l’inspection des chaussées par drone. L’imagerie infrarouge thermique est particulièrement efficace dans des conditions froides car le différentiel de température entre la chaussée saine et les zones chargées d’humidité ou délaminées est plus prononcé. Les zones d’humidité piégée provenant de la fonte des glaces ou du gonflement dû au gel apparaissent comme des anomalies thermiques distinctes sur la surface de la chaussée. Même les fissures fines dans les chaussées bitumineuses peuvent être détectées dans les images thermiques infrarouges à une distance de plusieurs mètres, permettant une cartographie thermique des fissures par UAV qui serait difficile en été lorsque les différentiels de température sont minimes.
La détection du soulèvement dû au gel est une autre application hivernale. Les drones équipés de caméras thermiques peuvent identifier les zones de soulèvement différentiel dû au gel en détectant les anomalies de température associées à la formation de lentilles de glace souterraines. Cela permet une identification précoce des zones à risque de dommages d’affaiblissement par dégel avant que des dégradations de surface visibles ne se développent. Les basses températures maximisent également l’ouverture des fissures, rendant le contraste thermique entre la fissure — souvent remplie de glace ou de débris sombres — et la surface de la chaussée plus visible.
L’été offre des conditions optimales pour les inspections visuelles haute résolution. Un éclairage lumineux et constant permet la détection et la mesure photogrammétriques des fissures à haute résolution. Les dégradations de surface telles que les nids-de-poule, l’orniérage, l’arrachement et les remontées de bitume sont les plus visibles dans des conditions sèches. Les modèles d’IA et d’apprentissage automatique pour la classification automatisée des dégradations donnent les meilleurs résultats avec des images RVB à contraste élevé capturées sous l’éclairage estival. La combinaison de données thermiques et RVB fusionnées à partir d’un seul vol de drone fournit une évaluation complète de l’état — les données thermiques révèlent l’humidité souterraine et le délaminage tandis que les données visuelles capturent la fissuration et la détérioration de surface.
La période de dégel printanier est critique pour l’évaluation structurelle par drone. Les drones thermiques volant pendant les transitions de gel-dégel peuvent identifier les zones où l’eau de dégel s’accumule en détectant la signature thermique des zones de chaussée saturées. Ces zones présentent le risque le plus élevé de défaillance structurelle sous les charges de trafic, et les inspections par drone peuvent fournir une alerte précoce avant que des dégradations de surface visibles ne se développent. Cela permet des investigations ciblées au sol et des décisions proactives de restriction de charge. La capacité à réaliser des inspections rapides et reproductibles sur de grands réseaux rend les drones particulièrement précieux pendant la courte et imprévisible fenêtre de dégel printanier.
Le changement climatique modifie les schémas saisonniers sur lesquels les ingénieurs des chaussées se sont appuyés pour la conception et la gestion. Des hivers plus doux, des zones de gel changeantes, des régimes de précipitations modifiés et des cycles de gel-dégel plus erratiques transforment les conditions environnementales que subissent les chaussées — avec des implications directes pour la surveillance saisonnière, les paramètres de conception et le calendrier des inspections.
Des recherches publiées dans ScienceDirect (2024) ont documenté que des températures hivernales plus douces entraînent moins de cycles de gel-dégel au niveau des couches superficielles de la chaussée sur une base annuelle, tout en restant plus erratiques aux emplacements plus profonds sous la chaussée. Les couches de surface de la chaussée connaissent moins d’événements, mais les couches plus profondes du sol de fondation peuvent subir des cycles de gel-dégel inattendus à mesure que la ligne de gel devient moins prévisible. Le moment et la durée des périodes de gel deviennent moins constants, rendant plus difficile la prédiction du moment où l’affaiblissement du dégel printanier se produira et combien de temps il durera.
L’indice de gel — mesuré en degrés-jours Celsius en dessous de 0 °C — définit trois régions climatiques aux États-Unis continentaux : les zones sans gel avec un indice de gel inférieur à 50, les zones de gel modéré entre 50 et 400, et les zones de gel profond au-dessus de 400. Alors que le changement climatique fait monter les températures moyennes, ces zones se déplacent vers le nord. Les zones près de la limite sud de la zone de gel modéré qui connaissaient historiquement de multiples cycles de gel-dégel connaissent maintenant moins d’événements ou pas de gel du tout. Inversement, les zones près de la limite nord de la zone de gel modéré qui subissaient auparavant un gel hivernal prolongé connaissent maintenant plus de cycles de gel-dégel à mesure que les températures hivernales oscillent autour du point de congélation.
Dans les régions de pergélisol du nord du Canada, de l’Alaska et de la Russie, la dégradation du pergélisol est une préoccupation critique. Les sols qui étaient gelés en permanence subissent maintenant un dégel saisonnier, exposant les sols de fondation et les fondations routières aux cycles de gel-dégel pour la première fois. Cela représente une condition de conception fondamentalement nouvelle que l’expérience historique ne permet pas d’appréhender.
L’évolution des schémas saisonniers a des implications directes pour la gestion des chaussées. Les programmes de restriction de charge saisonnière qui ont été calibrés en fonction des dates historiques de dégel peuvent nécessiter un recalibrage à mesure que la période de dégel printanier se déplace plus tôt dans l’année. La sélection de la classe de liant bitumineux (Performance Grade ou PG) doit s’adapter aux extrêmes de température changeants — des hivers plus doux peuvent permettre l’utilisation de liants plus souples pour réduire la fissuration thermique, mais des conditions de gel-dégel plus erratiques peuvent nécessiter une performance améliorée à température intermédiaire. Les programmes de scellement des fissures peuvent devoir ajuster leur calendrier à mesure que la fenêtre de température optimale se déplace au cours de l’année civile.
Le modèle climatique intégré amélioré du MEPDG, qui utilise les données climatiques historiques pour simuler les conditions horaires de la chaussée, doit être mis à jour pour refléter l’évolution des tendances climatiques à long terme plutôt que de se baser uniquement sur les 30 dernières années de données. Les agences qui développent des systèmes de gestion des chaussées devraient considérer que les facteurs d’ajustement saisonnier dérivés des données historiques du LTPP SMP peuvent nécessiter une révision à mesure que les schémas climatiques sous-jacents continuent d’évoluer.
Alors que le changement climatique introduit une plus grande incertitude dans la prédiction de la performance des chaussées, l’importance d’une surveillance saisonnière continue augmente. La surveillance continue ou périodique des déflexions FWD, des profils de température, des conditions d’humidité et de la pénétration du gel fournit une mesure directe de l’évolution des schémas saisonniers sur des sites spécifiques. Ces données permettent aux agences de mettre à jour leurs facteurs d’ajustement saisonnier, de recalibrer leurs paramètres de conception de chaussées et d’ajuster leur calendrier d’inspection en réponse aux changements observés. L’investissement dans une infrastructure de surveillance saisonnière — même sur un nombre limité de sites représentatifs — fournit des données essentielles pour adapter la gestion des chaussées à un climat changeant.
La surveillance saisonnière de la réponse des chaussées fournit la compréhension fondamentale nécessaire pour interpréter correctement les données sur l’état des chaussées, concevoir des chaussées pour des conditions environnementales réalistes et gérer efficacement les réseaux de chaussées tout au long du cycle climatique annuel. Les principales conclusions quantitatives issues de décennies de recherche sont résumées ci-dessous.
| Paramètre | Amplitude | Source |
|---|---|---|
| Module de résilience du sol de fondation gelé vs non gelé | 20 à 120× plus grand | National Academies (2024) |
| Réduction du module du sol de fondation pendant le dégel printanier | ~80 % de réduction (pic au minimum) | Asphalt Institute DAMA |
| Réduction du module de la couche de base pendant le dégel printanier | ~50 % de réduction | Étude de terrain suédoise |
| Variation du module de l’enrobé bitumineux expliquée par la température | ~98 % | FHWA LTPP |
| Variation de la déflexion FWD expliquée par la température | ~88 % | FHWA LTPP |
| Rapport module gelé / module dégelé (sol de fondation) | Jusqu’à 56:1 | Asphalt Institute DAMA |
| Sections d’essai LTPP SMP | 64 sites | FHWA |
| ATAF par défaut (correction de température) | −0,021 | FHWA-RD-98-085 |
| Plage de température recommandée pour les essais FWD | 18 °C à 41 °C (65–105 °F) | AASHTO R 33 |
| Contraction thermique par baisse de 50 °C (section de 10 m) | 10–15 mm | Propriétés des matériaux |
La compréhension acquise grâce aux programmes de surveillance saisonnière comme le LTPP SMP, combinée aux outils modernes tels que l’inspection thermique par drone et le modèle climatique intégré amélioré, permet aux ingénieurs des chaussées de prendre en compte l’ensemble des variations saisonnières dans leur travail. Alors que le changement climatique continue de modifier les schémas de gel-dégel et de déplacer les zones de gel, l’importance d’une surveillance saisonnière continue ne fera que croître.
Pour plus d’informations sur la mise en œuvre de programmes de surveillance saisonnière ou l’optimisation du calendrier de vos inspections de chaussées, contactez nos experts ou planifiez une démo.
