La construction segmentaire est une méthode de construction de ponts où la superstructure est assemblée à partir de segments en béton préfabriqués ou coulés en place, reliés entre eux et mis en tension longitudinale. Courante pour les longs viaducs et les grands franchissements. Couvre les types de segments, les méthodes de montage (encorbellement équilibré, poutre par poutre, poussage incrémental), les joints de segments et l’inspection des ponts segmentaires pour l’état des joints et la corrosion des câbles.
La construction de ponts en segments est une méthode de construction de ponts en béton dans laquelle la superstructure — le tablier porteur et le système de poutres — est divisée en segments individuels, généralement de 2 à 5 mètres de longueur le long de l’axe longitudinal du pont. Ces segments sont fabriqués soit comme éléments en béton préfabriqués dans une unité de préfabrication contrôlée, soit coulés en place à l’aide de coffrages mobiles. Les segments sont assemblés selon une séquence prédéterminée, reliés entre eux à leurs interfaces en utilisant soit de la colle époxy (pour les segments préfabriqués coulés en opposition), soit des clavage en béton frais (pour les segments coulés en place), puis mis en tension longitudinale pour créer une structure continue et monolithique capable de résister aux charges permanentes, aux charges d’exploitation et aux forces environnementales.
Le principe fondamental de la construction segmentaire est la conversion d’une structure composée de nombreuses pièces distinctes en un ensemble unifié par l’application d’une force de compression. Chaque segment est coulé avec une ou plusieurs gaines — tubes en acier ondulé ou en PEHD qui traversent le segment d’une face de joint à l’autre. Après que tous les segments d’une portée ou d’un bras d’encorbellement sont assemblés et alignés, des câbles de post-tension à haute résistance — généralement des torons à 7 fils conformes à l’ASTM A416 Grade 270 (1860 MPa) — sont enfilés dans ces gaines. Des vérins hydrauliques mettent les câbles en tension à environ 75 % à 80 % de leur résistance à la traction ultime, et les câbles sont ancrés contre le béton à l’aide d’assemblages d’ancrage mécaniques aux extrémités des segments. Les câbles tentent de se raccourcir élastiquement, comprimant le béton et serrant les joints des segments ensemble. Après la mise en tension, les gaines sont remplies de coulis de ciment conformément aux spécifications PTI M55.1-12 pour protéger les câbles de la corrosion et créer une adhérence entre le câble et la structure environnante.
La construction de ponts en segments est née en Europe dans les années 1950 et s’est développée rapidement dans les années 1960 et 1970. Les premiers grands ponts à segments préfabriqués furent le Pont de Choisy-le-Roi sur la Seine (1962) et le Pont d’Oléron en France (1966), tous deux utilisant la méthode de l’encorbellement équilibré. Aux États-Unis, le premier pont à segments préfabriqués fut le John E. Kennedy Memorial Causeway au Texas (1973), suivi des Ponts Long Key et Seven Mile dans les Florida Keys (1980–1982). Aujourd’hui, des ponts segmentaires ont été construits sur tous les continents, avec des portées allant de 25 mètres à plus de 760 mètres pour la construction en encorbellement coulé en place et 120 mètres pour la construction en encorbellement à segments préfabriqués.
L’ASBI (American Segmental Bridge Institute) identifie les caractéristiques suivantes de la construction segmentaire : des procédures de construction répétitives qui bénéficient de l’industrialisation et des effets d’apprentissage, un impact minimal sur la circulation et l’environnement pendant la construction car les échafaudages sont éliminés, une construction économique pour les longs ponts grâce à la standardisation, et des structures durables avec de faibles coûts d’entretien sur le cycle de vie. Les ponts segmentaires offrent également une versatilité géométrique — ils peuvent être construits sur des courbures horizontales serrées (telles que les rampes d’accès autoroutières courbes avec des rayons aussi faibles que 50 mètres), sur des pentes longitudinales raides (jusqu’à 4–5 % sans difficulté majeure), et sur des terrains variés où les échafaudages traditionnels seraient irréalisables ou dommageables pour l’environnement.
Dans la construction segmentaire préfabriquée, les segments individuels sont fabriqués dans une unité de préfabrication de type industriel tandis que les travaux de fondation et d’infrastructure se déroulent simultanément sur le site du pont. Cette production en parallèle constitue un avantage majeur en termes de calendrier. Les segments sont produits selon deux méthodes :
La méthode en ligne courte (short-line) est la méthode la plus courante pour les ponts segmentaires préfabriqués. Une seule cellule de coulage est utilisée, composée d’une butée fixe à une extrémité (la machine de coulage), d’une butée mobile à l’autre extrémité (la butée d’arrêt), et de coffrages latéraux. La caractéristique clé est que chaque nouveau segment est coulé directement contre le segment précédent (ou contre une pièce factice coulée en opposition pour le premier segment). La face de joint du segment précédemment coulé est enduite d’un produit de démoulage afin que le nouveau segment puisse être séparé après durcissement. La méthode en ligne courte nécessite un contrôle précis de la position et de l’orientation relatives de chaque segment pendant le coulage à l’aide d’un système de contrôle géométrique de coulage qui calcule les corrections de position requises pour chaque segment en fonction de l’alignement théorique. Cette méthode est économique en espace — une seule cellule de coulage peut produire un segment par jour — et offre la plus haute précision, avec des tolérances d’ajustement des faces de joint de ±1 mm.
La méthode en ligne longue (long-line) utilise un lit de coulage de pleine portée avec des coffrages fixes pour chaque position de segment le long de la portée. Tous les segments d’une portée sont coulés simultanément. Chaque segment est coulé contre une butée rigide plutôt que contre le segment adjacent. La méthode en ligne longue est géométriquement plus simple mais nécessite plus d’espace et de coffrage. Elle est utilisée lorsque la géométrie du pont est répétitive (longueur de portée constante, courbure constante) et lorsqu’un taux de production élevé est nécessaire.
| Propriété | Méthode en Ligne Courte | Méthode en Ligne Longue |
|---|---|---|
| Besoin d’espace | Faible (cellule unique) | Important (lit de pleine portée) |
| Coût du coffrage | Faible (ensemble unique) | Élevé (ensembles multiples par portée) |
| Précision géométrique | Très élevée (±1 mm d’ajustement) | Modérée (butées indépendantes) |
| Taux de production | ~1 segment/jour | Segments multiples/cycle |
| Adaptabilité à la courbure | Excellente (contrôlée par système de contrôle géométrique) | Limitée (nécessite ajustement du lit) |
| Plage de poids typique des segments | 30–150 tonnes | 30–150 tonnes |
| Longueur typique des segments | 2,0–5,0 m | 2,0–4,0 m |
Les segments préfabriqués offrent plusieurs avantages inhérents. Le contrôle qualité en usine garantit une résistance du béton constante, une précision dimensionnelle et une mise en place correcte des armatures et des gaines de post-tension. L’environnement de coulage protège contre les intempéries et les températures extrêmes. Les segments peuvent être durcis à l’aide de méthodes accélérées (cure à la vapeur ou à la chaleur) pour atteindre 70 % de la résistance à la compression spécifiée (généralement fci’ ≥ 28 MPa ou 4000 psi au transfert) en 12 à 24 heures. La standardisation signifie que des centaines de segments identiques peuvent être produits à partir de la même cellule de coulage, avec seulement des ajustements géométriques mineurs pour la courbure et la pente. Le stockage des segments permet de constituer un stock avant le début du montage, découplant la production du montage et permettant au calendrier de construction d’absorber les retards à l’une ou l’autre étape.
Les principales limitations de la construction préfabriquée sont le coût d’investissement de l’installation de préfabrication (cellules de coulage, ponts roulants, aire de stockage, équipements de manutention), les contraintes de transport (la taille et le poids des segments doivent être compatibles avec le transport routier, ferroviaire ou par barge de l’usine au site, avec des largeurs maximales généralement limitées à 4,3 m pour le transport routier sauf permis spéciaux), et les coûts des équipements de montage (poutres de lancement, cadres de levage ou grandes grues au sol sont nécessaires). L’ASBI note que les surfaces de tablier d’environ 20 000 m² peuvent justifier des analyses de faisabilité pour la méthode préfabriquée par rapport aux méthodes alternatives.
La construction segmentaire coulée en place (CIP) utilise des équipages mobiles (form travelers) ou des systèmes d’échafaudage mobile (MSS) qui soutiennent le coffrage à l’extrémité de chaque bras d’encorbellement ou à la position de la portée. Chaque nouveau segment est coulé directement contre le segment précédemment achevé, le béton étant mis en place in situ. Après que le béton a atteint une résistance suffisante (généralement 70 % de fci’ après 3–5 jours), l’équipage mobile est avancé vers la position du segment suivant, et le cycle se répète. Le cycle de construction pour un segment CIP typique est de 3 à 7 jours, selon la longueur de la portée, la taille du segment, le développement de la résistance du béton et les conditions météorologiques.
La construction segmentaire CIP est particulièrement adaptée aux portées dépassant 120 mètres où les segments préfabriqués seraient trop lourds à transporter ou à monter. Les plus longs ponts segmentaires CIP aux États-Unis comprennent le Pont du Houston Ship Channel (portée principale de 230 m) et le Pont John James Audubon (portée principale de 230 m en Louisiane). La construction CIP élimine le besoin de transport des segments, ce qui est un avantage majeur pour les sites isolés avec un accès routier limité, et pour les sites où le poids des segments dépasse 200 tonnes.
| Facteur de Comparaison | Préfabriqué Segmentaire | Coulé en Place Segmentaire |
|---|---|---|
| Plage de portées | 30–120 m (jusqu’à 160 m avec cadres de levage) | 40–230+ m |
| Temps de cycle par segment | 1 jour (unité de préfabrication) + temps de montage | 3–7 jours (sur site) |
| Qualité du béton | Excellente (conditions d’usine contrôlées) | Bonne (contrôlée sur site, dépendante des conditions météo) |
| Contrôle géométrique | Précision du coulage en opposition (±1 mm) | Tolérance du coulage en place (±3–5 mm) |
| Coût de transport | Significatif (usine au site) | Aucun |
| Équipement de montage | Poutre de lancement, cadre de levage, grues | Équipages mobiles, MSS |
| Longueur économique minimale | ~20 000 m² de surface de tablier pour amortissement | Ponts plus courts peuvent être économiques |
| Chargement des fondations pendant la construction | Segments posés par grue/poutre de lancement | Les équipages mobiles imposent des charges temporaires plus faibles |
Le choix entre la construction segmentaire préfabriquée et coulée en place dépend de facteurs spécifiques au projet : longueur du pont, répartition des portées, accessibilité du site, contraintes de taille et de poids des segments, calendrier de construction, coûts de main-d’œuvre, disponibilité d’une installation de préfabrication locale et contraintes environnementales. De nombreux grands programmes d’infrastructure utilisent les deux méthodes — préfabriqué pour les longs viaducs d’approche avec des portées répétitives et CIP pour les portées principales de navigation.
Le coulage en opposition (match-casting) est la technique de fabrication caractéristique des ponts segmentaires préfabriqués. Chaque segment, après coulage, devient le moule coulé en opposition pour son segment adjacent. Cela garantit que les faces des joints sont géométriquement complémentaires — lorsque les deux segments sont rapprochés pendant le montage, ils s’ajustent parfaitement malgré les variations géométriques cumulatives potentielles d’un segment à l’autre. Le processus de coulage en opposition compense les petites erreurs angulaires qui se produisent inévitablement pendant le coulage en les répartissant sur toute la longueur du pont plutôt que de les laisser s’accumuler sur un seul joint.
Dans la méthode en ligne courte, le processus de coulage en opposition commence par un segment de pile (également appelé segment « zéro » ), qui est coulé en premier. Ce segment est généralement plus long que les segments typiques (3,5–5,0 m contre 2,5–3,5 m) et contient le diaphragme de la pile avec des ouvertures d’accès. Tous les segments suivants sont coulés contre le segment précédent en utilisant le système de contrôle géométrique. Avant chaque coulage, le segment précédemment coulé est positionné dans la cellule de coulage par rapport à la butée fixe. La position est ajustée selon six degrés de liberté — trois translations (x, y, z) et trois rotations (tangage, lacet, roulis) — sur la base de calculs provenant des données d’alignement du concepteur du pont. Les ajustements tiennent compte de la géométrie prévue du pont (courbure horizontale, pente verticale, dévers) et des corrections nécessaires pour maintenir l’alignement sur plusieurs segments. Chaque segment coulé contre le précédent crée une clavette coulée en opposition — un ensemble de clavettes de cisaillement mâles et femelles sur la face du joint qui s’emboîtent pendant le montage pour assurer le transfert du cisaillement à travers le joint sans dépendre uniquement de la compression de la post-tension.
Le processus de coulage en opposition est soutenu par des tableaux de géométrie de coulage détaillés générés par le concepteur du pont ou l’ingénieur de construction segmentaire. Ces tableaux spécifient, pour chaque segment du pont, la position et l’orientation exactes du segment coulé en opposition par rapport à la butée fixe. Un pont typique de 1 000 mètres avec des segments de 3,0 mètres nécessite 333 entrées géométriques individuelles, chacune tenant compte de l’effet cumulatif de la courbure, de la pente et des corrections géométriques souhaitées. Des repères de mesure sont installés sur chaque segment pendant le coulage, et la géométrie finale telle que coulée est documentée pour utilisation pendant le montage.
Les joints époxy — également appelés joints de Type A dans la classification AASHTO/ASBI — sont le type de joint standard pour les ponts segmentaires préfabriqués. L’époxy remplit plusieurs fonctions :
Remplissage des espaces et répartition des contraintes : Lorsque les faces des joints des segments sont rapprochées, une fine couche d’époxy (généralement de 0,5 à 1,5 mm d’épaisseur après compression) comble les irrégularités de surface entre les faces coulées en opposition. Même avec la précision du coulage en opposition, des variations microscopiques de surface de 0,1–0,3 mm existent sur la face du joint. L’époxy remplit ces espaces, assurant un appui uniforme sur toute la section transversale lorsque la force de post-tension est appliquée. Sans l’époxy, les points hauts sur la face du joint porteraient des contraintes concentrées, pouvant provoquer un écrasement local du béton.
Transfert de cisaillement : Avant le durcissement de l’époxy, elle offre une résistance au cisaillement initiale qui empêche le mouvement relatif entre les segments pendant la manutention et la post-tension temporaire. Après durcissement, l’époxy développe une résistance au cisaillement dépassant typiquement 10 MPa, complétant la capacité de cisaillement des clavettes coulées en opposition et la résistance frictionnelle de la compression de post-tension.
Étanchéité à l’eau : L’époxy durci forme une barrière continue et étanche sur toute la section transversale du pont — y compris le tablier, les âmes et l’intrados. Cela empêche l’eau et l’humidité chargée de chlorures de pénétrer dans le joint et d’atteindre les câbles de post-tension, les ancrages et les gaines. Dans les environnements agressifs (marins, sels de déverglaçage), cette étanchéité est essentielle pour la durabilité à long terme. Le Manuel de Conception des Caissons à Post-Tension de la FHWA et le PTI/ASBI M50.3-12 soulignent l’importance d’une application complète et sans vide de l’époxy pour l’étanchéité des joints.
Prévention de la corrosion : En scellant le joint contre l’entrée d’humidité, l’époxy empêche les conditions qui conduisent à la corrosion des câbles — la cause la plus fréquente de détérioration dans les ponts segmentaires.
L’époxy utilisée pour les joints de ponts segmentaires est un système époxy à deux composants (résine et durcisseur) spécialement formulé pour les applications de construction de ponts. L’époxy doit répondre aux exigences de performance suivantes selon les directives ASBI : une durée de vie en pot (temps de travail) de 30 à 60 minutes à la température ambiante, une résistance minimale à la compression de 30 MPa après 24 heures selon l’ASTM C109 (modifié pour l’époxy), une résistance minimale à l’adhérence en traction de 2 MPa sur béton humide, un faible fluage sous compression soutenue, et une résistance à la dégradation par l’humidité et les UV.
Procédure d’application pour les joints époxy : Les faces des joints des deux segments sont soigneusement nettoyées par sablage ou jet d’eau à haute pression pour éliminer la laitance, la saleté et tout produit de démoulage du processus de coulage. La surface doit être saturée surface sèche (SSD) — humide mais sans eau stagnante. La résine époxy et le durcisseur sont mélangés à l’aide d’un mélangeur mécanique, puis appliqués sur une face du joint à l’aide de rouleaux, de brosses ou d’un équipement de pulvérisation. L’épaisseur d’application est de 1,5–2,0 mm. Les segments sont rapprochés à l’aide de l’équipement de montage (poutre de lancement, cadre de levage ou grue), et des barres de précontrainte temporaire (généralement des barres à haute résistance de 32 mm ou 36 mm de diamètre) sont mises en tension pour appliquer une compression temporaire d’environ 0,3–0,5 MPa à travers le joint. Cette compression expulse l’excès d’époxy, garantissant une ligne de collage mince et continue. Le processus d’expulsion est surveillé attentivement — le « suintement » d’époxy sur tout le périmètre de la face du joint confirme qu’un contact complet a été réalisé. Après le durcissement de l’époxy (généralement 6 à 12 heures, selon la température et la formulation de l’époxy), les câbles de post-tension longitudinale sont mis en tension. Les barres temporaires sont ensuite retirées.
Les joints humides (clavage coulés en place) sont utilisés à la place des joints époxy à des emplacements spécifiques tels que le clavage à mi-portée entre deux bras d’encorbellement (la clavage) et aux segments de pile où la continuité avec l’infrastructure est requise. Les joints humides utilisent un béton à hautes performances et à faible retrait avec une taille maximale de granulats de 10 mm pour garantir le remplissage complet de l’espace étroit (généralement 0,5–1,0 m). Le béton frais est placé contre les faces de joint durcies des segments préfabriqués, qui sont rendues rugueuses et humidifiées pour l’adhérence. Les joints humides sont intrinsèquement plus faibles et plus perméables que les joints époxy coulés en opposition et nécessitent un contrôle qualité minutieux. Selon l’AASHTO LRFD, la résistance frictionnelle des joints humides doit être explicitement vérifiée lors de la conception.
Les joints secs — également appelés joints de Type B — sont utilisés lorsque les faces des joints ne sont pas époxydées et dépendent entièrement des clavettes coulées en opposition et de la compression permanente de la post-tension pour le transfert de cisaillement. Les joints de Type B sont moins courants que les joints de Type A dans les ponts segmentaires modernes, mais on les trouve dans certaines structures plus anciennes et dans certaines applications où la vitesse de montage est primordiale. Les joints secs doivent être conçus avec des clavettes de cisaillement plus profondes (généralement 40–60 mm de profondeur contre 20–30 mm pour les joints époxy) car les faces des joints peuvent glisser l’une par rapport à l’autre sous l’effet du cisaillement si la post-tension est insuffisante. Le tableau des facteurs de système AASHTO (MBE Tableau 6A.5.11.6-1) distingue spécifiquement entre les joints de Type A et de Type B, avec différents facteurs de réduction du système pour tenir compte de la redondance réduite des joints secs.
Les méthodes de montage des ponts segmentaires sont classées en quatre catégories principales, chacune adaptée à des plages de portées spécifiques, des conditions de site et des exigences de projet.

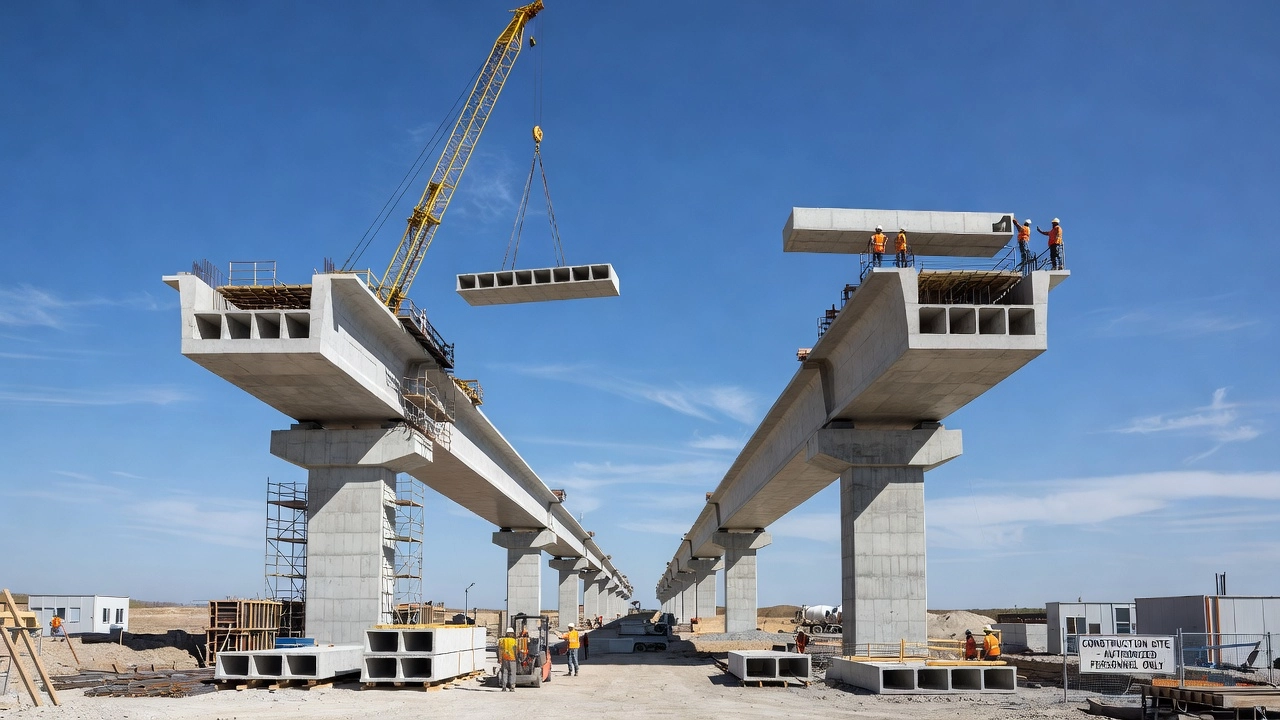

La méthode de l’encorbellement équilibré est la technique de montage la plus utilisée pour les ponts segmentaires préfabriqués et coulés en place avec des portées moyennes à longues. Le principe est simple : à partir d’une pile, les segments sont montés symétriquement dans les deux directions — formant un tête de marteau — chaque nouveau segment d’un côté étant contrebalancé par un segment du côté opposé. Les bras d’encorbellement sont étendus également dans les deux directions jusqu’à ce qu’ils rencontrent les encorbellements adjacents à mi-portée, où une clavage les relie.
Pour l’encorbellement équilibré préfabriqué, les segments sont généralement montés à l’aide : d’une poutre de lancement qui porte entre les piles achevées, soutenant le segment à l’extrémité de l’encorbellement ; de cadres de levage qui hissent les segments depuis le niveau du sol ou des barges directement jusqu’à l’extrémité de l’encorbellement ; ou de grues au sol qui lèvent les segments lorsque la hauteur du tablier est modérée et que l’accès au sol est disponible. Chaque segment est époxydé et provisoirement mis en tension contre le segment précédent à l’aide de câbles d’encorbellement situés dans la dalle supérieure — généralement 4 à 12 câbles par bras d’encorbellement. Les câbles d’encorbellement sont mis en tension progressivement à mesure que chaque segment est ajouté, fournissant la force nécessaire pour supporter la charge permanente de l’encorbellement pendant la construction. La plage de portées pour l’encorbellement équilibré préfabriqué est de 50 à 120 mètres pour les portées à hauteur constante et jusqu’à 160 mètres pour les portées à hauteur variable avec un équipement de levage spécial.
Pour l’encorbellement équilibré coulé en place, un équipage mobile est utilisé à l’extrémité de chaque encorbellement. L’équipage supporte le coffrage, le béton frais et les charges de construction pour chaque nouveau segment. Le béton est mis en place, durci (généralement 3–5 jours), et les câbles de post-tension d’encorbellement sont mis en tension — généralement une combinaison de câbles dans la dalle supérieure et les âmes. L’équipage mobile avance ensuite vers la position du segment suivant. L’encorbellement équilibré CIP a été utilisé pour des portées allant jusqu’à 760 mètres aux États-Unis (Pont du Houston Ship Channel) et plus de 300 mètres à l’international. Le temps de cycle par segment est de 3 à 7 jours.
| Paramètre | Encorbellement Équilibré Préfabriqué | Encorbellement Équilibré CIP |
|---|---|---|
| Plage de portées | 50–160 m | 40–760 m |
| Longueur des segments | 2,5–5,0 m | 3,0–6,0 m |
| Temps de cycle | 1–3 segments montés par jour | 3–7 jours par segment |
| Équipement | Poutre de lancement, cadre de levage ou grue | Équipage mobile |
| Système de câbles | Câbles d’encorbellement dans la dalle supérieure | Câbles d’encorbellement + câbles de continuité |
| Hauteur maximale de pile | Limitée par l’équipement de levage | Limitée par l’équipage et le pompage du béton |
Considérations critiques de conception pour la construction en encorbellement équilibré comprennent la stabilité de l’encorbellement sous les charges de construction (vent, charges de livraison des segments, charges d’équipement), le contrôle des flèches à l’extrémité de l’encorbellement (qui s’accumulent et doivent être compensées par des ajustements de contre-flèche), la répartition des contraintes au niveau du segment de pile (où les moments de flexion négatifs les plus élevés se produisent pendant la construction), et les effets du gradient thermique sur les bras d’encorbellement exposés.
La méthode poutre par poutre est la technique de montage la plus courante pour les longs viaducs et les voies surélevées avec des portées répétitives. Une portée entière est assemblée, jointe à l’époxy, mise en tension et rendue autoportante avant que la portée suivante ne soit montée. La méthode est particulièrement efficace pour des portées de 25 à 45 mètres et des longueurs de pont dépassant 300 mètres.
Une poutre de lancement est l’équipement de montage principal pour la construction poutre par poutre. La poutre se compose d’une poutre maîtresse ou d’un caisson supporté par des appuis qui reposent sur le tablier du pont achevé et la pile en tête. Les segments sont transportés le long du tablier achevé, abaissés en position dans la poutre, et placés en séquence d’une extrémité de la portée à l’autre (généralement d’une pile vers la pile opposée). Après que tous les segments sont placés et joints à l’époxy, les câbles de post-tension longitudinale — souvent des câbles externes situés à l’intérieur du vide du caisson — sont mis en tension. La poutre se lance ensuite vers la portée suivante en étendant ses appuis avant jusqu’à la pile suivante et en glissant vers l’avant sur des rouleaux.
Les types de poutres de lancement comprennent les poutres supérieures qui soutiennent les segments par le dessus (le segment est suspendu à la poutre par des poutres de levage) et les poutres inférieures qui soutiennent le segment par le dessous (la poutre passe à travers ou sous le caisson). Les poutres supérieures sont plus courantes pour les ponts droits, tandis que les poutres inférieures offrent des avantages pour les alignements courbes où les segments doivent être placés sur une trajectoire courbe.
Le cycle de portée typique pour la construction poutre par poutre est :
| Activité | Durée |
|---|---|
| Lancement de la poutre vers la portée suivante | 4–8 heures |
| Positionnement des segments (10–20 segments) | 1–2 jours |
| Application d’époxy et jointoiement temporaire | 1 poste |
| Mise en tension PT longitudinale | 1 poste |
| Injection de coulis (si câbles internes) | 1 poste + 24 h de cure |
| Cycle total de portée | 3–7 jours |
Pour les portées simplement appuyées, le cycle peut être aussi court que 3 jours (2,5 portées par semaine). Pour les portées continues nécessitant des câbles de continuité aux diaphragmes de piles, des cycles hebdomadaires sont typiques.
La construction poutre par poutre est la plus économique pour dix portées consécutives ou plus avec la même section transversale et la même longueur de portée. La longueur économique minimale du pont est généralement de 300 à 500 mètres, selon les coûts de mobilisation de la poutre et de l’unité de préfabrication.
La méthode du poussage incrémental (également appelée ILM ou lancement par poussage) consiste à assembler la superstructure en sections derrière une culée, puis à pousser ou tirer les sections achevées vers l’avant de manière incrémentale à mesure que de nouvelles sections sont ajoutées à l’arrière. La méthode a été largement utilisée pour les ponts en béton coulés en place mais peut également être appliquée aux ponts segmentaires préfabriqués dans des cas spécifiques.
Pour le poussage incrémental coulé en place, une unité de préfabrication est établie derrière la culée, généralement de 15 à 25 mètres de long. Un système de coffrage coule chaque segment de tablier (généralement égal à une longueur standard de segment de 15 à 25 mètres, correspondant à un cycle de coulage typique d’une semaine). Après que le béton atteint une résistance suffisante (généralement 70 % de fci’), des câbles de lancement longitudinal sont mis en tension — des câbles droits traversant toute la section transversale — et le segment est poussé vers l’avant par des vérins hydrauliques. Les vérins poussent contre un nez de lancement fixé à l’avant de la superstructure, le nez portant du bord d’attaque du tablier jusqu’à la pile suivante. Le nez réduit le moment d’encorbellement pendant le lancement.
Pour le poussage incrémental à segments préfabriqués, les segments individuels préfabriqués sont assemblés en sections de pleine portée derrière la culée, mis en tension temporairement, et poussés vers l’avant. La combinaison de la technologie des segments préfabriqués avec le poussage incrémental est relativement rare car le coût de l’unité de préfabrication et de l’équipement de lancement peut dépasser le coût d’une poutre de lancement pour le montage poutre par poutre. Cependant, la méthode a été utilisée avec succès pour des ponts où : le terrain sous le pont est inaccessible (eaux profondes, zones environnementalement sensibles), le pont a une section transversale et un alignement constants (simplifiant le lancement), et une hauteur libre faible empêche le montage par poutre de lancement.
Le poussage incrémental est le mieux adapté aux ponts droits ou aux ponts avec une courbure horizontale constante (rayon ≥ 500 m) et une pente constante (≤ 3 %). La méthode nécessite que toute la superstructure soit mise en tension dans les deux directions — câbles de lancement longitudinal pour résister aux forces de lancement, et post-tension transversale complète pour contrôler la flexion transversale pendant le lancement. Des plaques d’appui recouvertes de téflon au sommet des piles supportent la superstructure pendant le lancement, avec des coefficients de frottement d’environ 0,02–0,05.
Le montage de portée entière (également appelé montage par portée) utilise un lanceur de poutres ou une grue pour placer des portées préfabriquées entières — généralement des poutres en I ou en U préfabriquées — en une seule levée. Bien qu’il ne s’agisse pas d’une méthode segmentaire au sens strict, elle est parfois confondue avec la construction segmentaire poutre par poutre. Le montage de portée entière est utilisé pour des portées allant jusqu’à 50 mètres avec des poids de poutre allant jusqu’à 200 tonnes.
La pose progressive (également appelée montage bout à bout ou encorbellement progressif) commence à une culée et monte les segments séquentiellement vers la culée opposée. Chaque nouveau segment est placé à l’extrémité avançante de la superstructure en croissance. La méthode est utile pour les zones environnementalement sensibles où l’accès au sol est limité à une ou aux deux extrémités, et pour les ponts sur des gorges profondes où des piles intermédiaires ne peuvent pas être construites. La pose progressive nécessite généralement des piles temporaires aux emplacements de mi-portée (pour des portées de 30 à 90 mètres) ou un système de support temporaire haubané pour les portées plus longues. Le taux de montage est le plus lent parmi les quatre méthodes car il n’y a qu’un seul front de travail.
La post-tension longitudinale est l’« épine dorsale » structurelle d’un pont segmentaire — le système de câbles en acier à haute résistance qui comprime les segments assemblés en une structure continue.
Les câbles d’encorbellement sont mis en tension progressivement pendant le montage dans la construction en encorbellement équilibré. Ces câbles sont généralement situés dans la dalle supérieure du caisson, positionnés aussi près de la fibre supérieure que le permettent les exigences d’enrobage (généralement un enrobage minimal de 40–60 mm selon l’AASHTO LRFD). Ils sont mis en tension par étapes — une partie de la force totale est appliquée après l’ajout de chaque segment, fournissant la compression nécessaire pour résister au moment d’encorbellement. Le nombre de câbles d’encorbellement par bras d’encorbellement varie de 4 à 12 pour les portées typiques, chaque câble étant constitué de 12 à 22 torons de 0,6 pouce (15,24 mm) de diamètre. La force totale des câbles par bras d’encorbellement peut atteindre 4 000 à 12 000 kN.
Les câbles de continuité sont mis en tension après que le clavage relie deux encorbellements adjacents. Ces câbles sont placés dans la dalle inférieure (pour la continuité du moment positif) et parfois dans les âmes (pour la continuité du cisaillement). Les câbles de continuité fournissent la force de précontrainte nécessaire pour résister aux moments des charges d’exploitation, aux effets du gradient thermique et aux charges permanentes superposées. Les câbles de continuité sont généralement plus longs que les câbles d’encorbellement, s’étendant à travers le clavage et pénétrant dans les segments de la portée adjacente.
| Type de Câble | Emplacement | Mis en Tension Quand | Objectif |
|---|---|---|---|
| Câbles d’encorbellement | Dalle supérieure | Après chaque segment (par étapes) | Résister aux charges permanentes pendant la construction |
| Câbles de continuité | Dalle inférieure | Après le clavage à mi-portée | Résister aux moments positifs des charges d’exploitation |
| Câbles de portée | Dalle supérieure ou âmes | Après l’assemblage complet de la portée | Résister aux charges permanentes et d’exploitation (poutre par poutre) |
| Haubans | Pylône au tablier | Pendant la construction | Soutenir le tablier dans les ponts à haubans |
Les câbles externes sont une innovation clé dans les ponts segmentaires modernes, en particulier pour la construction poutre par poutre. Les câbles externes sont situés à l’intérieur du vide du caisson — ils ne sont pas noyés dans le béton mais sont placés dans des tubes en PEHD ou laissés exposés à l’intérieur du caisson. Ils sont déviés à des points intermédiaires à l’aide de blocs de déviation (généralement coulés dans le segment aux points 1/3 et 2/3 de la portée) pour créer le profil de câble courbe requis. Les câbles externes offrent plusieurs avantages : ils peuvent être inspectés visuellement directement en marchant à l’intérieur du caisson ; ils peuvent être décomprimés, retirés et remplacés si une corrosion est détectée ; ils ont des pertes par frottement plus faibles car il n’y a pas de contact avec le béton sur leur longueur ; et ils simplifient la fabrication des segments car aucune gaine interne n’est nécessaire dans les âmes des segments. La principale limitation est que les câbles externes fournissent moins de résistance à la flexion ultime que les câbles internes adhérents car la déformation n’est pas compatible avec le béton adjacent à l’état ultime.
Les câbles internes adhérents restent la norme pour la construction en encorbellement équilibré et pour les ponts dans les environnements agressifs où une protection maximale contre la corrosion est nécessaire. Les câbles internes sont noyés dans le béton des âmes et des membrures, chaque câble se trouvant dans une gaine en acier ondulé ou en PEHD qui est injectée de coulis après la mise en tension. Le coulis assure une adhérence complète et une protection contre la corrosion.
La procédure de post-tension pour un pont segmentaire suit une séquence stricte. La séquence de mise en tension est conçue par l’ingénieur des ponts pour : (1) contrôler les contraintes pendant la construction dans les limites admissibles selon l’AASHTO LRFD (contrainte de traction ≤ 0,19√f’c pour les éléments entièrement précontraints, contrainte de compression ≤ 0,60 f’c au transfert), (2) garantir que les joints des segments sont adéquatement comprimés (compression minimale de 0,5–1,0 MPa à travers les joints sous toutes les combinaisons de charges), (3) contrôler les flèches et maintenir la géométrie prévue du pont, et (4) éviter la surcontrainte de tout segment pendant la construction.
L’opération de mise en tension proprement dite utilise un vérin hydraulique connecté à une pompe hydraulique avec un manomètre calibré et une cellule de charge. Le vérin est positionné contre le béton à la trompe d’ancrage. Les torons sont insérés individuellement dans les coins de l’ancrage multitorons. Le vérin applique une force au faisceau de torons, allongeant le câble de la quantité calculée. L’allongement cible et la force de vérinage sont spécifiés sur les plans d’atelier — par exemple, un câble de 19 torons de 0,6 pouce mis en tension à 0,75 fpu (75 % de la résistance ultime) aurait une force de vérinage d’environ 3 700 kN et un allongement de 200 à 400 mm selon la longueur du câble.
L’allongement mesuré doit correspondre à l’allongement calculé à ±5 % près selon PTI/ASBI M50.3-12. Si la différence dépasse 5 %, la mise en tension est arrêtée et la cause est étudiée — généralement due à un frottement plus élevé que supposé (coefficient de tortuosité k = 0,0002/pi pour les gaines en acier et μ = 0,15–0,20 selon l’AASHTO), au coincement des torons dans la gaine, ou à une gaine bloquée par une intrusion de béton pendant le coulage. Si l’allongement est dans la tolérance, les coins sont mis en place et le vérin est relâché. La force est transférée du vérin à l’ancrage.
Après que tous les câbles d’une étape de construction sont mis en tension, les gaines doivent être injectées de coulis dans les 20 jours (ou plus tôt dans les environnements agressifs selon PTI M55.1-12). L’injection est réalisée à l’aide d’un mélangeur colloïdal qui produit un coulis homogène avec un rapport eau/ciment ≤ 0,44, un ressuage nul selon l’ASTM C940, et un temps d’écoulement (essai au cône d’écoulement selon l’ASTM C939) de 11 à 30 secondes. Pour les câbles longs (plus de 50 m) ou les profils verticaux, une injection sous vide est spécifiée — une pompe à vide crée une pression négative de −0,08 MPa au point haut tandis que le coulis est pompé depuis le point bas.
La durabilité des joints est l’un des aspects de performance à long terme les plus critiques des ponts segmentaires. Les joints sont les interfaces entre les segments individuels et représentent des voies potentielles pour l’humidité, les chlorures et d’autres agents agressifs d’atteindre les câbles de post-tension.
La détérioration des joints époxy peut se produire par de multiples mécanismes. L’entrée d’humidité à travers une couverture époxy incomplète ou des vides dans la ligne de collage permet à l’eau d’atteindre l’interface du joint. Au fil du temps, l’eau peut transporter des sels de déverglaçage (chlorures) à travers le joint et dans les gaines des câbles. La dégradation par UV de l’époxy exposé sur les surfaces extérieures du joint (l’intrados et les faces latérales de l’âme) peut provoquer une fragilisation et des microfissures. Les cycles thermiques — variations de température quotidiennes et saisonnières — induisent un mouvement relatif à travers les joints dû à la dilatation thermique différentielle, pouvant fatiguer la ligne de collage époxy. La surcharge de cisaillement causée par les véhicules (particulièrement pour les ponts avec un trafic de camions élevé) peut provoquer des contraintes aux clavettes de cisaillement des joints.
La détérioration des joints humides aux clavage est plus fréquente que les problèmes de joints époxy. Le béton coulé en place aux clavage a souvent une perméabilité plus élevée que le béton des segments préfabriqués en raison du rapport eau/ciment plus faible et de la difficulté de consolidation appropriée dans l’espace étroit. La fissuration de retrait à l’interface entre le béton préfabriqué et le béton coulé en place crée une voie d’entrée pour l’humidité.
La détérioration des joints secs (joints de Type B, sans époxy) repose entièrement sur les clavettes de cisaillement coulées en opposition et la contrainte de compression de la post-tension. Si la force de post-tension est réduite en raison du fluage, du retrait ou de la relaxation des câbles au fil du temps (pertes à long terme de 15–25 % de la précontrainte initiale), la compression du joint peut tomber en dessous du seuil requis pour empêcher le mouvement relatif sous l’effet des charges d’exploitation. Cela peut entraîner une usure progressive des clavettes de cisaillement et une ouverture visible du joint.
La section 4.3.6.5 du Manuel AASHTO pour l’Évaluation des Ponts (MBE) fournit des directives spécifiques pour l’inspection des ponts segmentaires précontraints. Les inspecteurs sont invités à examiner :
Les affaissements ou bosses localisés aux joints — Un décalage vertical notable entre segments adjacents indique que le joint a subi un mouvement relatif, soit dû à une défaillance des clavettes de cisaillement, à une post-tension inadéquate, ou à un tassement des fondations. La tolérance acceptable est généralement de ±2 mm de déplacement relatif entre segments adjacents.
La corrosion des câbles de précontrainte due à l’humidité dans les gaines — Le risque de durabilité le plus grave. Les inspecteurs recherchent des traces de rouille aux joints (décoloration brunâtre sur la surface du béton près du joint, s’écoulant verticalement du tablier ou horizontalement le long de l’âme), de l’efflorescence (dépôts poudreux blancs indiquant une migration d’eau à travers le joint), et des extrémités de câbles exposées aux ancrages montrant des signes de corrosion.
Les clavettes dans les âmes des poutres — Les clavettes de cisaillement aux faces des joints doivent être examinées pour détecter les fissures, l’écaillage ou l’écrasement. Des clavettes endommagées indiquent un transfert de cisaillement inadéquat et une possible surcontrainte du système de post-tension.
La fissuration — Les joints sont inspectés pour détecter les fissures de surface s’étendant de la ligne de joint dans le béton adjacent. Les fissures de plus de 0,3 mm à la surface indiquent généralement une contrainte de traction dans la région du joint, possiblement due à des effets thermiques, à une précontrainte insuffisante ou à une surcharge structurelle.
L’inspection du tablier et de l’intrados — La surface du tablier au niveau des joints est examinée pour détecter des fissures longitudinales au-dessus des lignes d’âme (indiquant une flexion transversale ou un mouvement du joint), et l’intrados est examiné pour détecter des signes de séparation du joint ou d’écaillage du béton.
Pour l’inspection détaillée des joints, les inspecteurs utilisent des équipements d’accès comprenant des unités d’inspection sous les ponts (camions snooper), des nacelles élévatrices, des échafaudages ou un accès par corde pour atteindre toutes les faces des joints sur les surfaces extérieures et à l’intérieur du caisson. À l’intérieur du caisson, les faces des joints sont directement accessibles et peuvent être examinées pour détecter l’efflorescence interne (indiquant l’humidité qui a voyagé le long de la gaine), les suintements de coulis (pâte de ciment qui a exsudé de la gaine pendant l’injection), et l’exposition des torons aux ancrages.
Les méthodes d’essais non destructifs pour les joints comprennent l’Impact-Echo (IE) pour détecter les décollements ou les vides dans la zone du joint, le géoradar (GPR) pour localiser les gaines de câbles et détecter l’humidité près des joints, et la tomographie ultrasonique pour l’imagerie interne des conditions des joints.
La FHWA et l’AASHTO recommandent les intervalles d’inspection minimaux suivants pour les joints de ponts segmentaires : Inspection de routine — tous les 24 mois (cycle biennal standard NBIS) ; Inspection approfondie — tous les 5 ans, comprenant l’inspection interne à l’intérieur des caissons et un examen détaillé de tous les joints accessibles ; Inspection spéciale — après des événements extrêmes (séisme, inondation, affouillement, impact de bateau, surcharge) ou lorsque l’inspection de routine identifie des déficiences aux EC-3 ou EC-4.
La corrosion des câbles est le problème de durabilité le plus critique dans les ponts segmentaires à post-tension. La FHWA a documenté de multiples cas de ruptures de câbles dans des ponts segmentaires depuis les années 1990, suscitant d’importantes recherches et des spécifications mises à jour pour la protection contre la corrosion.
La corrosion induite par les chlorures est la cause la plus fréquente de détérioration des câbles dans les ponts segmentaires exposés aux sels de déverglaçage ou aux environnements marins. Les ions chlorure (Cl⁻) pénètrent l’enrobage de béton à travers les fissures, le béton poreux et les joints qui fuient, atteignant finalement les gaines de post-tension. À la surface du câble, les chlorures dégradent localement la couche d’oxyde de fer passive qui se forme naturellement sur l’acier dans l’environnement alcalin du béton (pH 12,5–13,0). Une fois la couche passive compromise, la corrosion par piqûres s’initie au site exposé. Sous la contrainte de traction élevée soutenue dans le toron de précontrainte, les piqûres se développent rapidement, réduisant la section transversale et augmentant la contrainte locale. Le seuil critique de chlorure pour l’acier de précontrainte est d’environ 0,2 % en masse de matière cimentaire — significativement inférieur à celui des armatures de béton armé conventionnelles.
La fissuration par corrosion sous contrainte (SCC) résulte de l’action combinée d’une contrainte de traction soutenue et d’un environnement corrosif, provoquant une rupture fragile à des contraintes inférieures à la limite d’élasticité de l’acier. Le toron de précontrainte est particulièrement susceptible à la SCC car il fonctionne en continu à 60–75 % de sa résistance à la traction ultime.
La fragilisation par l’hydrogène affecte les aciers à haute résistance (résistance à la traction dépassant 1 200 MPa, ce qui inclut le toron Grade 270 à 1 860 MPa). L’hydrogène atomique pénètre le réseau d’acier à partir des réactions de corrosion, réduisant la ductilité et provoquant une rupture fragile soudaine. Les sources d’hydrogène comprennent les systèmes de protection cathodique surprotégés, le couplage galvanique avec des métaux dissemblables dans la zone d’ancrage, et les réactions de corrosion dans des conditions acides.
La corrosion liée au coulis a été documentée dans des ponts présentant un coulis défectueux. L’étude de la FHWA « Ruptures Majeures de Câbles Induites par la Corrosion dans les Ponts à Post-Tension » (2022) a identifié trois types distincts de déficiences du coulis :
| Type de Déficience | Description | Mécanisme |
|---|---|---|
| Vides de coulis | Remplissage incomplet de la gaine avec du coulis, laissant des espaces remplis d’air ou d’eau | L’eau s’accumule dans les vides, fournissant un électrolyte pour la corrosion avec un accès libre à l’oxygène |
| Ségrégation du coulis | Séparation des composants du coulis — les particules de ciment denses se déposent, laissant une couche molle, poreuse et à haute teneur en eau au sommet | La couche ségréguée a un pH plus faible, une porosité plus élevée et fournit un chemin de corrosion préférentiel |
| Coulis contaminé par les chlorures | Teneur en chlorure dépassant 0,08 % en masse de matière cimentaire | Initiation directe de la corrosion par piqûres sans nécessiter d’entrée externe de chlorures |
Une enquête des National Academies (NCHRP Projet 12-119) a révélé que dans les ponts segmentaires préfabriqués construits avant 2000, environ 15 % des gaines de câbles montraient des preuves de vides de coulis, les vides étant concentrés aux points hauts des profils de câbles courbes et aux ancrages.
L’inspection des câbles dans les ponts segmentaires nécessite un protocole progressif. L’inspection visuelle à l’intérieur du caisson examine tous les ancrages de câbles accessibles à chaque joint de segment. Les inspecteurs recherchent : des traces de rouille à la trompe d’ancrage ou à la plaque de coins, des torons exposés avec corrosion visible, des fissures du béton autour de l’ancrage, et de l’humidité ou une accumulation d’eau dans les logements d’ancrage. Le géoradar (GPR) scanne les surfaces du tablier et des âmes pour localiser les gaines de câbles et détecter les anomalies d’humidité. Le GPR est rapide mais ne peut pas distinguer de manière fiable le coulis solide du coulis mou. Les essais Impact-Echo (IE) à intervalles de 1 pied (30 cm) le long du trajet de la gaine détectent les vides en analysant les déplacements de fréquence dans les réflexions des ondes de contrainte. La tomographie ultrasonique fournit une imagerie 3D des conditions de la gaine. L’inspection par endoscope à travers des trous d’accès forés (généralement de 10 mm de diamètre) fournit une confirmation visuelle directe de l’état du coulis et de la corrosion des torons.
| Méthode END | Capacité | Limitation |
|---|---|---|
| Inspection visuelle | Traces de rouille en surface, fissuration, écaillage | Ne peut pas détecter les conditions internes |
| GPR (900–1600 MHz) | Localisation des gaines, détection de l’humidité | Ne peut pas distinguer le coulis solide du coulis mou |
| Impact-Echo | Détection des vides dans les gaines | Nécessite une interprétation qualifiée |
| Tomographie ultrasonique | Imagerie 3D de l’état du coulis | Vitesse de relevé lente |
| Endoscope | Confirmation visuelle directe | Limité aux extrémités de gaines accessibles |
Le protocole de validation approuvé par la FHWA recommande : un scan GPR pour la localisation des gaines, l’IE aux emplacements suspects (15–20 % de la longueur totale), le recoupement des résultats, et une confirmation invasive à ≥ 5 % des emplacements de test pour l’étalonnage.
L’inspection des ponts segmentaires présente des défis uniques que l’on ne rencontre pas dans les ponts en béton monolithique conventionnels.

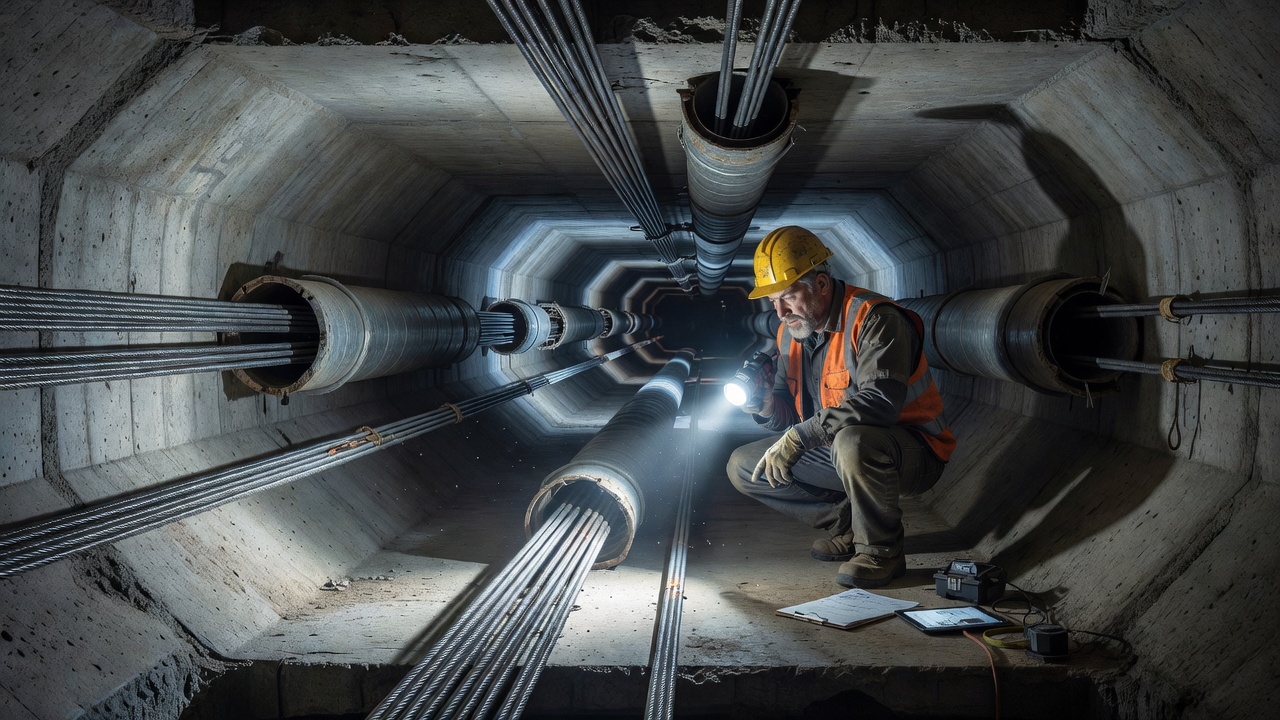

Le principal défi d’inspection est l’accès à l’intérieur des caissons et aux faces extérieures de l’intrados et des âmes. L’accès à l’intérieur du caisson se fait par des ouvertures d’accès aux diaphragmes des piles, généralement de 0,6 × 1,2 m. Une fois à l’intérieur, l’inspecteur peut parcourir toute la longueur du pont à l’intérieur du vide. Cependant, les ponts continus à plusieurs travées avec une largeur de caisson typique de 3 à 6 m présentent des défis d’inspection en raison : de l’espace sombre et confiné nécessitant un éclairage et un équipement de sécurité spécialisés, de l’accumulation de poussière et de débris sur la dalle inférieure qui peut masquer les signes d’efflorescence ou de corrosion, de la hauteur libre limitée dans les superstructures peu profondes (aussi peu que 1,2–1,8 m de hauteur interne dans les segments à hauteur constante), et de la présence du système de ventilation et d’éventuels nids d’oiseaux ou d’animaux. Les inspecteurs doivent suivre les protocoles d’entrée en espace confiné selon l’OSHA 29 CFR 1910.146.
L’accès externe aux faces de l’intrados et des âmes nécessite des véhicules d’inspection sous les ponts (camions snooper) pour les ponts jusqu’à 15 m de hauteur, des nacelles élévatrices ou un accès par corde pour les piles plus hautes, et des barges pour les ponts au-dessus de l’eau. De nombreux ponts segmentaires ont des piles hautes dépassant 50 m, rendant les équipements d’accès d’entretien conventionnels insuffisants et nécessitant des équipes spécialisées en descente ou en escalade.
Les câbles internes adhérents sont noyés dans le béton et ne peuvent pas être accessibles pour une inspection directe sans méthodes destructives. Les inspecteurs doivent compter sur les techniques END qui détectent les conditions internes à travers l’enrobage de béton. Même avec des END avancés, la précision de la détection des vides dans les câbles multitorons dans les âmes épaisses (600–800 mm) reste un domaine de recherche actif. Les câbles externes situés dans le vide du caisson sont entièrement accessibles et peuvent être inspectés visuellement sur toute leur longueur — un avantage significatif pour l’évaluation de l’état à long terme.
Les joints de segments doivent être inspectés sur toute la section transversale — tablier, âmes et intrados — sur les faces externes et internes. Une inspection complète des joints nécessite à la fois un accès interne au caisson et un accès externe sous le pont. Le nombre total de joints dans un pont segmentaire peut être substantiel — un pont de 1 000 m avec des segments de 3 m a 333 joints, chacun nécessitant un examen détaillé.
Les ponts segmentaires sont sensibles aux gradients thermiques — la différence de température entre le tablier supérieur (chauffé par le soleil) et l’intrados inférieur (ombragé). Un gradient thermique positif (dessus plus chaud que dessous) fait que le tablier se dilate plus que l’intrados, induisant des contraintes de compression dans la dalle supérieure et des contraintes de traction dans la dalle inférieure. Selon l’article 3.12.3 de l’AASHTO LRFD, le gradient thermique standard pour les caissons en béton comprend un différentiel de 25°C (45°F) pour les zones de rayonnement solaire. Ce gradient induit des moments qui doivent être pris en compte dans la conception et affecte l’état mesuré des joints pendant l’inspection. Une inspection en après-midi d’été peut montrer des joints sous une compression plus élevée, tandis que les inspections hivernales peuvent montrer une compression réduite.
Les ponts segmentaires sont évalués à l’aide des états de condition (EC) au niveau des éléments dans le Guide AASHTO pour l’Inspection des Éléments de Ponts et les évaluations de l’état du National Bridge Inventory (NBI).
Le Guide AASHTO pour l’Inspection des Éléments de Ponts définit les états de condition pour les éléments spécifiques aux ponts segmentaires :
| Élément | EC-1 (Bon) | EC-2 (Acceptable) | EC-3 (Médiocre) | EC-4 (Grave) |
|---|---|---|---|---|
| Joints Segmentaires | Décoloration mineure, pas de fissuration | Fissures visibles < 0,3 mm, efflorescence mineure | Fissures 0,3–1,0 mm, efflorescence active, traces de rouille | Séparation du joint > 1 mm, fuite, béton écaillé |
| Câbles de Post-Tension | Aucune corrosion visible, coulis sain | Corrosion superficielle sur les coins, traces mineures | Perte de section < 10 %, fils cassés dans les câbles externes | Câbles rompus, torons exposés, perte de section grave |
| Béton du Caisson | Aucun décollement, écaillage | Écaillage mineur (< 2 % de la surface) | Écaillage 2–10 % de la surface, armatures exposées | Écaillage > 10 %, perte de section, câbles exposés |
| Ancrages | Secs, pas de corrosion | Corrosion mineure sur la surface de la plaque d’appui | Corrosion active, corrosion des coins, perte de section | Ancrage défaillant, coins cassés |
Les états de condition sont utilisés pour calculer les indices de condition des éléments pour les systèmes de gestion des ponts. Un élément de pont segmentaire classé EC-3 ou EC-4 déclenche une action de réparation ou de remplacement dans un délai défini.
L’évaluation de l’état de la superstructure du National Bridge Inventory (NBI) (Article 59) utilise une échelle de 0 à 9, 9 étant un état excellent. Les données de la FHWA indiquent que les ponts segmentaires construits selon les normes ASBI atteignent généralement une note moyenne de superstructure NBI de 7,1 à l’âge de 30 ans — significativement plus élevée que les ponts en béton armé conventionnels d’âge comparable. Cela reflète la durabilité inhérente des ponts segmentaires à post-tension correctement conçus et construits.
Le MBE de l’AASHTO fournit des facteurs de système (φs) pour l’évaluation de la capacité portante des ponts segmentaires (Tableau 6A.5.11.6-1). Ces facteurs tiennent compte de la redondance et du mode de défaillance de la structure selon le type de pont (encorbellement équilibré préfabriqué, poutre par poutre préfabriqué, CIP), le type de joint (Type A ou B), le type de portée (intérieure, en extrémité, statiquement déterminée), le nombre de câbles par âme, et le nombre de rotules jusqu’à la défaillance.
| Type de Pont | Type de Joint | Type de Portée | 2 Câbles/Âme | 3 Câbles/Âme |
|---|---|---|---|---|
| Encorbellement Équilibré Préfabriqué | Type A | Intérieure | 1,05 | 1,15 |
| Encorbellement Équilibré Préfabriqué | Type A | Extrémité | 1,00 | 1,10 |
| Poutre par Poutre Préfabriqué | Type A | Intérieure | 1,00 | 1,10 |
Le facteur de système est multiplié par la résistance nominale dans l’équation d’évaluation de la capacité portante. Des facteurs de système plus élevés reflètent des configurations plus redondantes (câbles multiples par âme, portées multiples dans une unité continue).
La construction de ponts en segments offre des avantages spécifiques qui en font la méthode privilégiée pour les longs viaducs et les ponts d’accès aéroportuaires.
Économie grâce à la répétition : Pour les ponts de plus de 300 à 500 mètres, les économies de coûts résultant de la construction industrialisée deviennent significatives. Les coûts fixes de l’unité de préfabrication, de l’équipement de montage et de la mobilisation de l’équipe sont répartis sur de nombreux segments, réduisant le coût unitaire par m² de surface de tablier. La productivité augmente grâce à l’effet d’apprentissage — les entrepreneurs atteignent généralement 80 à 90 % du temps de cycle optimal après les 10 à 20 premières portées.
Avantages environnementaux : La construction segmentaire élimine le besoin d’échafaudages qui perturberaient les environnements sensibles sous le pont. C’est un avantage majeur pour les ponts au-dessus des zones humides, des voies navigables, des habitats protégés, des gorges profondes et de la circulation existante. La construction peut se poursuivre sans déboisement, sans construction de routes d’accès pour les échafaudages et sans perturber la circulation fluviale ou routière en dessous.
Esthétique élancée : Les caissons segmentaires permettent des portées plus longues avec des superstructures moins profondes par rapport aux ponts à poutres conventionnels. Le rapport hauteur/portée pour les ponts segmentaires est typiquement de 1:18 à 1:22 pour les caissons à hauteur constante (contre 1:12 à 1:15 pour les ponts à poutres en I conventionnels) et de 1:40 à 1:50 à mi-portée pour les caissons à hauteur variable. Cela produit une apparence plus élégante et ouverte.

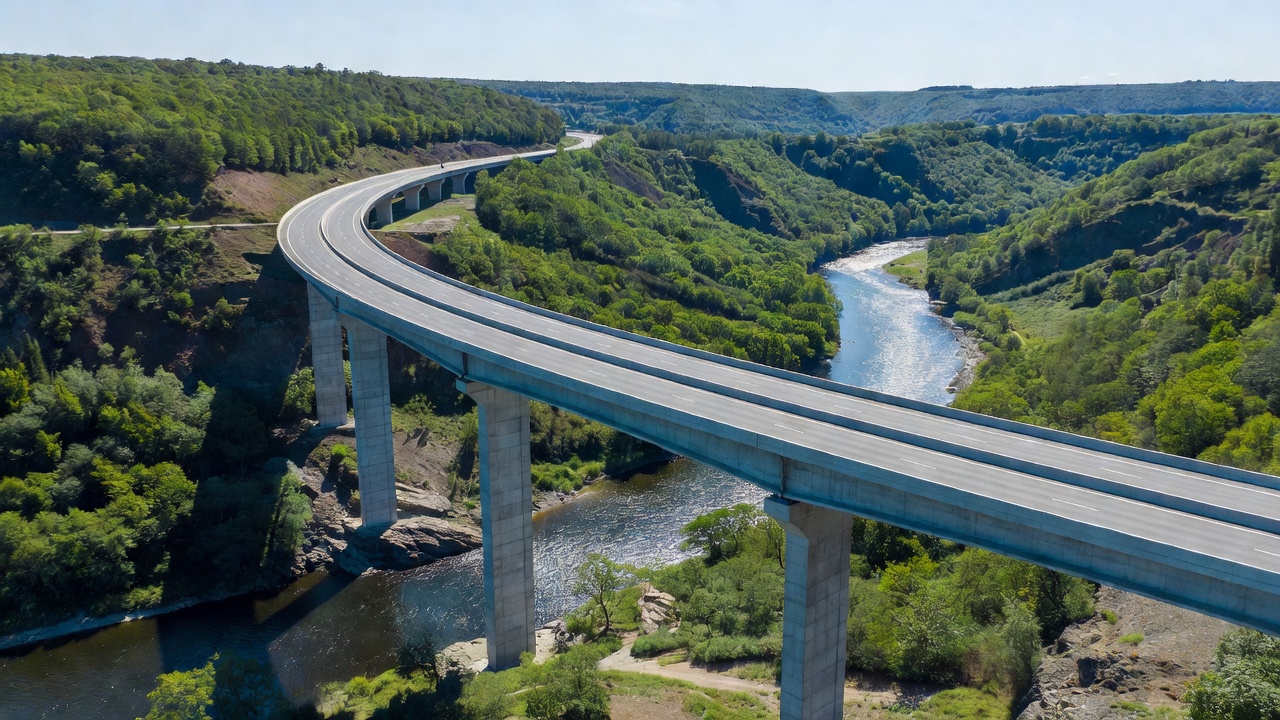

Alignements courbes : Les ponts segmentaires s’adaptent naturellement aux alignements horizontaux courbes, ce qui est essentiel pour les échangeurs autoroutiers et les interconnexions complexes. Les segments coulés en opposition peuvent être précisément ajustés pour suivre des courbes horizontales avec des rayons aussi faibles que 50–100 mètres, ce qui serait difficile ou impossible avec des poutres préfabriquées standard.
Faible coût du cycle de vie : Les ponts segmentaires à post-tension nécessitent moins d’interventions d’entretien que les ponts en béton avec joints car il n’y a pas de joints de dilatation (pour les portées continues jusqu’à 600 m) et le béton précontraint présente une fissuration contrôlée. L’élimination des joints de tablier prévient la cause la plus fréquente de détérioration des tabliers de ponts — les joints qui fuient permettent à l’eau et aux chlorures d’attaquer l’infrastructure en dessous.
Construction au-dessus de zones opérationnelles : La construction segmentaire utilisant des poutres de lancement permet de construire des ponts au-dessus des voies de circulation actives, des pistes, des routes de service et des aires de trafic sans perturber les opérations aéroportuaires. La poutre porte de pile en pile sans nécessiter de supports temporaires au sol en dessous. Les segments peuvent être livrés le long du tablier achevé ou depuis le côté, évitant toute interférence avec les mouvements des aéronefs.
Construction rapide : Le cycle de montage rapide de la construction segmentaire minimise la durée des travaux dans l’aire de mouvement (AOA), réduisant le besoin de fermetures temporaires, de réacheminement des aéronefs et de coordination de sécurité. Un cycle typique poutre par poutre d’une semaine par portée signifie qu’un viaduc de 500 mètres peut être achevé en environ 4 mois.
Entretien minimal : Pour les autorités aéroportuaires, le coût élevé des fermetures pour entretien côté piste — qui peuvent nécessiter des fermetures de voies de circulation ou de pistes coordonnées avec les horaires de vol — rend les conceptions à faible entretien particulièrement précieuses. Les ponts segmentaires à post-tension avec des portées continues allant jusqu’à 300–400 mètres entre les joints de dilatation minimisent les besoins d’entretien des joints.
Durabilité dans les environnements chimiques : Les aéroports utilisent des produits chimiques de déverglaçage (fluides à base de glycol et acétate de potassium) sur les chaussées et les ponts pendant les opérations hivernales. Ces produits chimiques peuvent attaquer le béton conventionnel par des réactions chimiques avec la pâte de ciment. Les ponts segmentaires avec du béton à hautes performances (faible rapport eau/ciment, fumée de silice, cendres volantes) et une étanchéité efficace des joints résistent mieux aux attaques chimiques que les ponts conventionnels.
Capacité de charge pour les aéronefs lourds : Les ponts segmentaires dans les aéroports doivent supporter les charges des aéronefs conformément à l’AC 150/5320-6E de la FAA, y compris les combinaisons de charges pour les aéronefs de conception tels que le B-777-300ER (poids maximal en aire de trafic de 352 tonnes) et l’A-380 (poids maximal en aire de trafic de 590 tonnes). La section transversale du caisson offre une rigidité torsionnelle élevée pour les charges d’aéronefs excentrées, et le système de post-tension peut être conçu pour l’enveloppe de charge spécifique du trafic aéroportuaire.
Le Manuel de Conception des Aérodromes de l’OACI (Doc 9157 Partie 3) fournit des conseils sur les caractéristiques de conception des chaussées et le système de Numéro de Classement de Chaussée (PCN) pour rapporter la résistance portante des chaussées et des tabliers de ponts. Bien que l’OACI se concentre principalement sur la méthodologie de conception des chaussées, la même caractérisation du chargement des aéronefs s’applique aux structures de ponts dans l’aérodrome. La répartition du poids des aéronefs alloue environ 95 % du poids de l’aéronef au train d’atterrissage principal et 5 % au train avant. Les configurations de roues sont classées comme Simple (S), Duplex (D), Tandem Duplex (2D), Tandem Triplex (3D) et Tandem Quadruplex (4D). Les ponts segmentaires dans les aéroports sont conçus en utilisant les charges d’aéronefs de la FAA/de l’OACI avec les dispositions de conception des ponts de l’AASHTO LRFD.
Projets notables de ponts segmentaires aéroportuaires comprennent l’Aéroport International Felipe Ángeles (AIFA) au Mexique (2021), où VSL a fourni la construction de ponts segmentaires préfabriqués pour les viaducs d’accès ; les voies surélevées de l’Aéroport International de Seattle-Tacoma, où la construction segmentaire préfabriquée a minimisé les perturbations des opérations aéroportuaires ; et le programme de ponts de l’Aéroport International Phoenix Sky Harbor, où la construction segmentaire a été évaluée pour les ponts aéroportuaires nécessitant de longues portées au-dessus des voies de circulation.
Compilé à partir des Directives de Construction Segmentaire ASBI (2023), des Spécifications de Conception des Ponts AASHTO LRFD (9e Édition), du Manuel AASHTO pour l’Évaluation des Ponts (3e Édition), des Directives d’Échantillonnage du Coulis FHWA-HRT-13-028, du Rapport de la FHWA sur les Ruptures Majeures de Câbles Induites par la Corrosion (2022), de la Spécification Guide PTI/ASBI M50.3-12, du Rapport NCHRP sur l’Évaluation de la Capacité Portante des Ponts Segmentaires (2024), de la FAA AC 150/5320-6E, de l’OACI Doc 9157 Partie 3, et du Manuel de Conception des Ponts PCI.
