Une dalle fracturée est une dalle de revêtement en béton de ciment Portland (BCP) brisée en quatre morceaux ou plus par des fissures qui se recoupent, représentant l’état de détresse structurelle terminal pour les chaussées rigides. Elle nécessite un remplacement complet de la dalle. Couvre la classification FAA PAVER (Désordre 72), FHWA LTPP, TxDOT PMIS, les causes incluant la surcharge et la RAG, les méthodes de détection et les implications FOD pour les pistes d’aéroport.
Une dalle fracturée est une dalle de revêtement en béton de ciment Portland (BCP) qui a été brisée en quatre morceaux distincts ou plus par un réseau de fissures entrecroisées. Cette condition représente le stade de défaillance structurelle terminal d’une dalle de chaussée rigide — le point auquel la dalle a complètement perdu sa capacité à fonctionner comme élément structurel de répartition des charges. Le système d’identification des désordres FAA PAVER™ classe la dalle fracturée comme Désordre de Type 72 (Dalle Fracturée/Fissures Entrecroisées) dans le manuel des désordres des aérodromes à surface en béton publié par le ERDC-CERL du Corps des Ingénieurs de l’Armée américaine. Dans le système PAVER, le niveau de sévérité élevé des fissures entrecroisées (classifié sous le désordre Fissures, Type 63) est explicitement désigné comme une dalle fracturée.

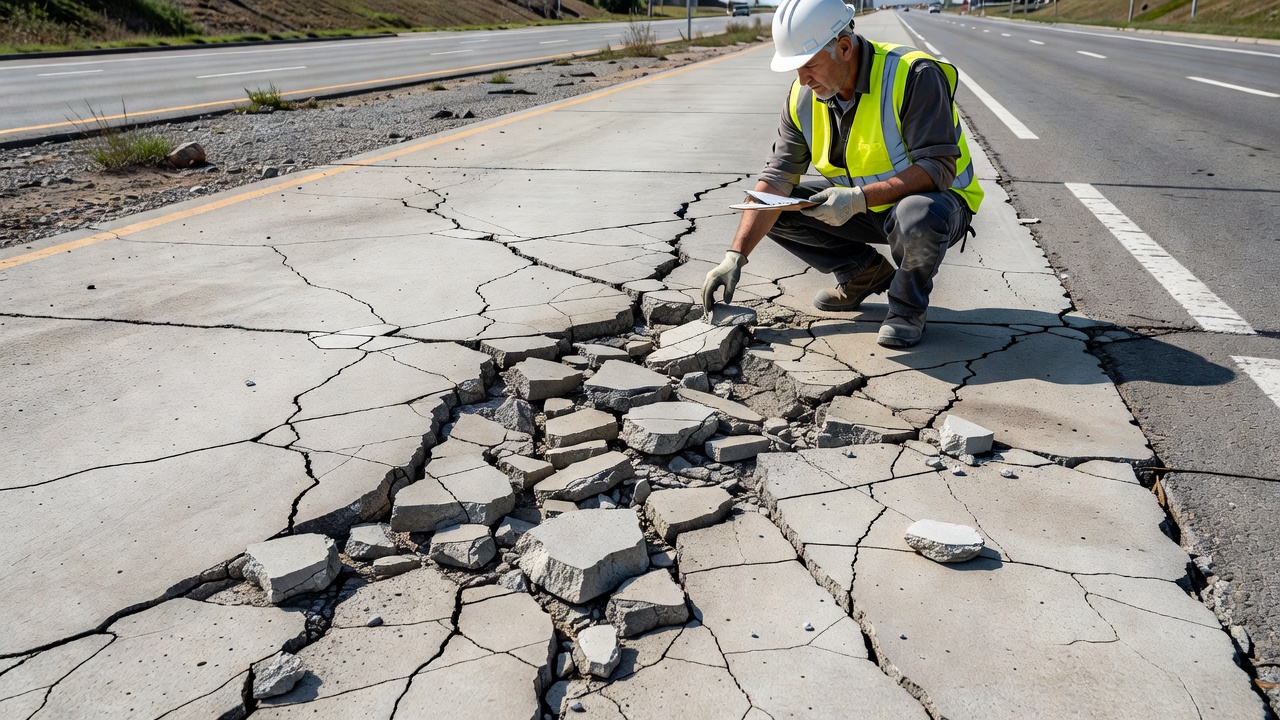

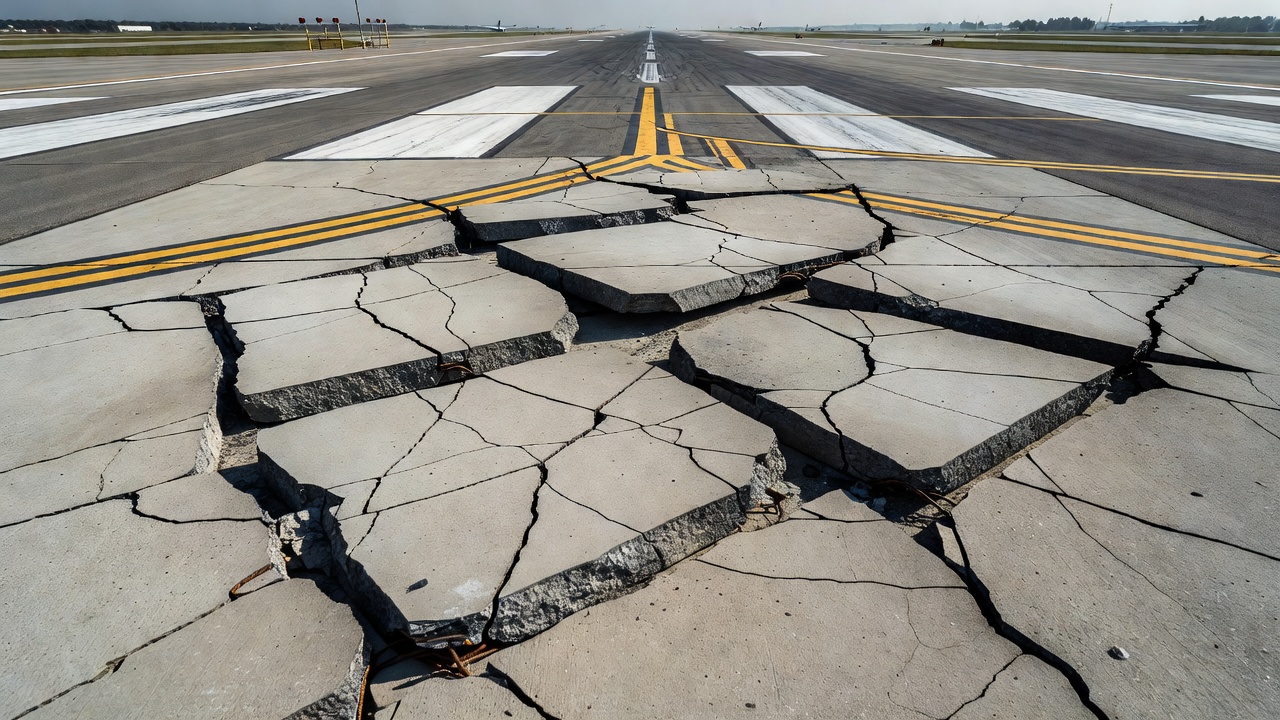

L’aspect visuel d’une dalle fracturée est indubitable. La surface de la dalle est divisée par un réseau de fissures interconnectées qui créent un motif de fracture polygonale avec quatre fragments de béton individuels ou plus. Ces fragments peuvent aller de petites pièces de moins de 0,5 m (1,5 pi) à des segments plus larges de plusieurs pieds de dimension. Les fissures se recoupent généralement à divers angles, créant une mosaïque irrégulière ou un motif en blocs sur toute la surface de la dalle. Dans les cas avancés, les pièces individuelles se déplacent verticalement les unes par rapport aux autres (fauchage), et des fragments peuvent se détacher et se séparer complètement de la dalle.
Le Manuel de Collecte de Données de Chaussée du Département des Transports de l’Oregon (ODOT) (Révisé en mars 2022) définit une dalle fracturée comme une dalle en béton brisée en quatre morceaux ou plus, conformément au Manuel d’Identification des Désordres PAVER™ des Aérodromes à Surface en Béton. L’ODOT précise qu’une dalle contenant une condition de dalle fracturée ne peut pas simultanément être comptée comme ayant une fissuration transversale — l’évaluateur doit classer la dalle uniquement sous le type de désordre de dalle fracturée. Il s’agit d’une distinction importante pour la collecte de données de gestion des chaussées où le double comptage des désordres pourrait fausser les indices d’état.
Le Manuel de l’Évaluateur du Système d’Information de Gestion des Chaussées (PMIS) de TxDOT (Exercice Fiscal 2024) précise en outre qu’une dalle fracturée est comptée par dalle individuelle, avec un nombre maximal de 24 dalles par section de collecte de données ou le nombre total de dalles dans la section, selon le moins élevé. TxDOT souligne que les dalles fracturées ne peuvent pas également être comptées comme Joints et Fissures Défaillants (FJC) — l’évaluateur doit sélectionner la classification la plus appropriée pour chaque dalle.
Distinction clé : Pour qu’une dalle soit classifiée comme fracturée, les fissures entrecroisées doivent diviser la dalle en quatre morceaux ou plus. Une dalle divisée en seulement deux ou trois morceaux est classifiée comme ayant une fissuration longitudinale, transversale ou diagonale (Désordre PAVER 63), et non comme une dalle fracturée. Le seuil de quatre morceaux est la norme universelle dans tous les protocoles d’identification des désordres de chaussée de la FAA, FHWA, TxDOT et ASTM.
| Type de Désordre | Nombre de Morceaux | Code PAVER | Méthode de Réparation |
|---|---|---|---|
| Fissure (L/T/D) | 2-3 morceaux | 63 | Scellement de fissure, rainurage ou rapiéçage partiel |
| Éclat de Coin | 1 morceau de coin séparé | 62 | Rapiéçage en pleine ou partielle profondeur |
| Dalle Fracturée | 4 morceaux ou plus | 72 | Remplacement complet de la dalle |
Le système FAA PAVER™ et les Critères Unifiés des Installations (UFC 3-270-05) définissent trois niveaux de sévérité pour les dalles fracturées en fonction de la largeur des fissures, de l’état d’écaillage et du potentiel de débris d’objets étrangers (FOD).
Sévérité Faible (L) : La dalle est divisée en quatre morceaux ou plus, mais les fissures n’ont pas d’écaillage ou seulement un écaillage mineur sans potentiel FOD. Les fissures non remplies ont une largeur moyenne inférieure à environ 1/8 de pouce (3 mm). Les fissures remplies peuvent avoir n’importe quelle largeur mais le matériau de remplissage doit être en état satisfaisant. À ce niveau de sévérité, les morceaux de dalle sont encore étroitement imbriqués avec un bon emboîtement des granulats assurant un certain transfert de charge. La dalle peut encore supporter un trafic limité mais sa capacité structurelle est considérablement réduite.
Sévérité Moyenne (M) : Une ou plusieurs des conditions suivantes existent : les fissures remplies ou non remplies sont modérément écaillées avec un certain potentiel FOD ; les fissures non remplies ont une largeur moyenne comprise entre 1/8 de pouce (3 mm) et 1 pouce (25 mm) ; les fissures remplies n’ont pas d’écaillage ou seulement un écaillage mineur, mais le remplissage est en état insatisfaisant (désolidarisé, durci ou oxydé). À sévérité moyenne, l’emboîtement des granulats est partiellement perdu, un fauchage peut être présent, et les morceaux de dalle bougent indépendamment sous la charge. L’infiltration d’eau à travers les fissures ouvertes accélère le ramollissement du sol de fondation et le pompage.
Sévérité Élevée (H) : Une ou plusieurs des conditions suivantes existent : les fissures remplies ou non remplies sont sévèrement écaillées avec un potentiel FOD certain ; les fissures non remplies ont une largeur moyenne supérieure à environ 1 pouce (25 mm), créant un potentiel de dommage aux pneus ; les morceaux de dalle sont détachés et peuvent être déplacés sous le trafic. Le niveau de sévérité élevé des fissures entrecroisées est explicitement défini comme une dalle fracturée dans le système PAVER. À cette sévérité, la dalle a complètement échoué structurellement et pose un danger de sécurité immédiat. Sur les chaussées aéroportuaires, les dalles fracturées de sévérité élevée présentent un danger FOD critique nécessitant une attention immédiate.
Le manuel PAVER UFC 3-270-05 fournit une règle critique dans son tableau des Problèmes Fréquents : lorsque des fissures entrecroisées de sévérité moyenne ou élevée (dalle fracturée) sont présentes sur une dalle, aucun autre désordre ne doit être compté pour cette dalle. Cette règle reflète le fait qu’une dalle fracturée a atteint l’état de défaillance terminal — tous les autres types de désordres (écaillage, dommage aux joints, pompage, etc.) deviennent sans objet car la dalle doit être entièrement remplacée indépendamment de tout autre défaut présent.
Les dalles fracturées résultent d’une combinaison de facteurs structurels, matériels et environnementaux agissant seuls ou en concert. Comprendre ces causes est essentiel pour concevoir des stratégies préventives et identifier le mécanisme de défaillance racine lors des enquêtes forensiques de chaussée.
L’application répétée de charges de trafic lourdes est la cause la plus fréquente de fracturation des dalles dans les applications autoroutières. Les chaussées en béton sont conçues pour un nombre spécifique de répétitions de charges sur leur durée de vie. Lorsque les charges de trafic réelles dépassent les hypothèses de conception — soit par une augmentation du volume de trafic, soit par des charges d’essieu plus lourdes — la dalle subit des dommages de fatigue qui s’accumulent au fil du temps. La durée de vie en fatigue d’une dalle BCP suit la relation classique de Wöhler (S-N) où le nombre de cycles jusqu’à rupture diminue exponentiellement à mesure que le niveau de contrainte appliquée augmente. Une dalle conçue pour 10 millions de charges d’essieu équivalentes (ESAL) sur 20 ans peut échouer en moins de 5 millions de cycles si les charges réelles sont 20 à 30 % plus élevées que les valeurs de conception.
La fissuration de fatigue s’initie au bas de la dalle (côté traction) où les contraintes de traction sont les plus élevées sous les charges de roue au bord ou au coin de la dalle. Les fissures se propagent vers le haut à travers l’épaisseur de la dalle. Une fois qu’une fissure atteint la surface, l’infiltration d’eau et le pompage induit par la charge accélèrent la détérioration. Avec le chargement continu, des fissures supplémentaires se forment et s’interconnectent, divisant finalement la dalle en quatre morceaux ou plus.
La perte de support de fondation est un facteur contributif principal à la fracturation des dalles. Lorsque des vides se développent sous la dalle — typiquement par pompage, érosion du sol de fondation ou consolidation — la partie non supportée de la dalle ne peut plus transférer les charges à la fondation. La dalle agit alors comme une console ou une plaque en portée au-dessus du vide, générant des contraintes de traction bien supérieures à celles d’une dalle entièrement supportée.
Le pompage est l’éjection d’eau et de matériaux fins à travers les joints ou les fissures sous l’action des charges de trafic. Lorsque l’eau est éjectée, elle emporte des particules de sol de fondation ou de matériau de fondation, créant progressivement des vides sous la dalle. Des taches de surface et des dépôts de matériau de fondation sur la surface de la chaussée près des joints ou des fissures sont des preuves de pompage. Selon le manuel FAA PAVER, le joint doit être identifié comme défectueux avant que le pompage puisse être considéré comme existant. Le pompage peut se produire tant au niveau des fissures que des joints. Chaque joint de pompage entre deux dalles est compté comme deux dalles affectées.
L’érosion du sol de fondation se produit lorsque l’eau s’accumule sous la chaussée et que la déflexion cyclique due aux charges de trafic pompe les fines, créant un vide progressif. Dans les sols de fondation à faible drainage (argiles A-6 ou A-7 selon la classification AASHTO), le taux d’érosion peut s’accélérer pendant les saisons humides lorsque la teneur en eau du sol de fondation augmente et que sa résistance au cisaillement diminue.
La réaction alcali-granulats est un mécanisme de détérioration chimique qui peut provoquer une détérioration progressive de la dalle conduisant à la fracturation. La RAG se produit lorsque le pH élevé de la solution interstitielle du béton (dû aux alcalis Na2O et K2O présents dans le ciment) réagit avec la silice réactive de certains granulats. La réaction produit un gel alcali-silice expansif qui absorbe l’eau et gonfle, générant des contraintes de traction internes dans le béton. Ces contraintes d’expansion interne peuvent dépasser 3-5 MPa (435-725 psi), ce qui est égal ou supérieur à la résistance à la traction du béton de chaussée typique (3-4 MPa ou 435-580 psi).
Le béton endommagé par la RAG présente une fissuration en cartes ou un motif de fissuration caractéristique en surface, les fissures suivant les limites des particules de gros granulats. Le Manuel d’Identification de Terrain de la Réactivité Alcali-Silice de la FHWA (FHWA-HIF-12-022) documente que les chaussées affectées par la RAG montrent une fermeture des joints due à l’expansion globale de la dalle, une décoloration de surface (assombrissement), une exsudation de gel au niveau des fissures et des joints (dépôts translucides à jaunâtres ou blancs), et des éclatements où les particules de granulats réactifs ont expansé et brisé la surface. Au fil du temps, le béton fragilisé par la RAG perd sa résistance à la traction et sa ténacité à la rupture, le rendant très susceptible à la fracturation induite par le trafic. La RAG est le code de désordre 76 dans le système PAVER.
La fissuration de durabilité, également connue sous le nom de fissuration en D, est causée par l’incapacité du béton à résister aux cycles de gel-dégel. Elle apparaît typiquement comme un motif de fines fissures parallèles courant à proximité des joints, des bords et des fissures. Une coloration sombre est généralement visible autour des fines fissures en D. Ce type de fissuration peut éventuellement conduire à une désintégration complète du béton sur 0,3 à 0,6 mètre (1 à 2 pieds) du joint ou de la fissure.
La fissuration en D résulte de la pression hydraulique générée lorsque l’eau dans les pores des granulats gèle et se dilate. Certains granulats à forte absorption et faible résistance au gel-dégel sont particulièrement susceptibles. À mesure que la fissuration en D progresse, le béton près des joints et des fissures s’affaiblit et se désintègre, créant des zones localisées de faiblesse structurelle. Sous l’effet des charges de trafic répétées, ces zones affaiblies peuvent servir de points d’initiation pour les fissures entrecroisées qui divisent finalement la dalle en quatre morceaux ou plus. La fissuration en D est le code de désordre 64 dans le système PAVER.
Les gradients de température et d’humidité à travers l’épaisseur de la dalle provoquent le voilement ou le gauchissement de celle-ci. Pendant la journée, la surface de la dalle est plus chaude que la partie inférieure, ce qui fait que la dalle se voile vers le bas au niveau des bords et des coins. La nuit, la surface se refroidit plus rapidement, provoquant le voilement vers le haut de la dalle. Ces contraintes de voilement, lorsqu’elles sont combinées aux charges de roue, peuvent générer des contraintes de traction à la surface de la dalle (de nuit) ou en partie inférieure (de jour) qui dépassent la résistance à la traction du béton. Les cycles de voilement répétés (cycles thermiques diurnes) induisent des dommages de fatigue qui, avec le temps, peuvent initier et propager des fissures. Lorsque de multiples fissures induites par le voilement se recoupent avec des fissures induites par la charge ou liées aux matériaux, la dalle peut devenir fracturée.
La formation différée d’ettringite est un mécanisme de détérioration du béton relativement rare mais sévère qui se produit lorsque le béton est soumis à des températures élevées pendant la cure (généralement au-dessus de 70 °C ou 158 °F) dans les sections de béton massif. La température élevée empêche la formation normale d’ettringite pendant la phase précoce d’hydratation. Plus tard, lorsque le béton refroidit et est exposé à l’humidité, l’ettringite se forme tardivement, provoquant une expansion interne et une fissuration. La FDE produit un motif de fissuration caractéristique similaire à la RAG mais sans formation de gel, et peut conduire à une désintégration complète et à une fracturation de la dalle si elle n’est pas traitée.
| Catégorie | Causes | Options de Réparation |
|---|---|---|
| Rajeunissement des Blocs | 9-18 mois | Supprime 1-2 ans de vieillissement |
| Semestriel | 6 mois | Suivi de 6 à 18 mois |
La classification des dalles fracturées diffère notablement entre le programme FHWA LTPP (Performance à Long Terme des Chaussées) et les systèmes de gestion des chaussées au niveau des États comme TxDOT PMIS et ODOT.
Fait intéressant, le Manuel d’Identification des Désordres FHWA LTPP (FHWA-HRT-13-092, Cinquième Édition Révisée, mai 2014) n’inclut pas la dalle fracturée comme un type de désordre distinct pour les chaussées BCP jointoyées. Le manuel LTPP classifie toute fissuration dans les JCP sous trois types de désordres : Éclats de Coin (JCP-1), Fissuration Longitudinale (JCP-3) et Fissuration Transversale (JCP-4). Une dalle avec de multiples fissures entrecroisées serait enregistrée dans le système LTPP en comptant chaque fissure individuelle sous la catégorie appropriée de fissuration longitudinale ou transversale plutôt que comme un désordre distinct de dalle fracturée.
Le Manuel de Collecte de Données de Chaussée de l’ODOT de l’Oregon note explicitement cette différence : « Dalles Fracturées — Langage mis à jour concernant le nombre de morceaux et le niveau de sévérité pour être cohérent avec le protocole PAVER ; pas un type de désordre LTPP. » Cela signifie que les agences utilisant le protocole LTPP pour les rapports FHWA doivent extrapoler les comptages de dalles fracturées à partir des données de fissures individuelles, tandis que les agences utilisant le système PAVER ou des systèmes propres à un État peuvent enregistrer les dalles fracturées comme un type de désordre distinct.
Le système TxDOT PMIS traite les dalles fracturées comme un type de désordre autonome dans sa classification des Chaussées en Béton Jointoyé (JCP). Le Manuel de l’Évaluateur PMIS (FY 2024) spécifie :
TxDOT identifie également la fracturation des dalles comme l’un des types de désordres nécessitant une réparation en pleine profondeur (FDR) dans la conception de contraction des chaussées en béton (CPCD). Le manuel de Réparation en Pleine Profondeur de TxDOT stipule : « Dans la conception de contraction des chaussées en béton (CPCD), les désordres suivants nécessitent une FDR : fissures transversales, dalles fracturées et éclats de coin. »
Le système ODOT de l’Oregon classifie les dalles fracturées dans la Section 3 (Chaussées en Béton Jointoyé) de son Manuel de Collecte de Données de Chaussée. Les spécifications clés incluent :
La différenciation des dalles fracturées par rapport aux poinçonnements et aux éclats de coin est essentielle pour une évaluation précise de l’état des chaussées. Chaque type de désordre se produit sous différentes configurations de chaussée et mécanismes de défaillance, et chacun nécessite des stratégies de réparation différentes.
| Désordre | Type de Chaussée | Morceaux | Cause | Réparation |
|---|---|---|---|---|
| Éclat de Coin (PAVER 62) | JCP | 1 morceau de coin séparé | Charge + perte de support + voilement | Rapiéçage de coin en pleine profondeur |
| Dalle Fracturée (PAVER 72) | JCP | 4+ morceaux | Surcharge, RAG, perte de support | Remplacement complet de la dalle |
| Poinçonnement (LTPP CRCP-12) | CRCP | Zone localisée entre 2 fissures transversales | Perte de transfert de charge + support | Rapiéçage en pleine profondeur |
Un éclat de coin est une fissure qui recoupe deux joints adjacents d’une dalle à des distances inférieures ou égales à la moitié de la longueur de la dalle des deux côtés, mesurée à partir du coin de la dalle. Par exemple, une dalle mesurant 7,5 par 7,5 m (25 par 25 pi) avec une fissure recoupant le joint à 1,5 m (5 pi) du coin d’un côté et à 5 m (17 pi) de l’autre côté n’est pas un éclat de coin — c’est une fissure diagonale. Cependant, une fissure recoupant à 2 m (7 pi) d’un côté et à 3 m (10 pi) de l’autre côté est un éclat de coin. Un éclat de coin diffère d’un éclat de bord de joint en ce que la fissure s’étend verticalement sur toute l’épaisseur de la dalle, tandis qu’un éclat de bord de joint recoupe le joint en biais.
Un poinçonnement est un désordre spécifique aux Chaussées en Béton Continuement Armé (CRCP) . Le manuel TxDOT PMIS définit un poinçonnement comme se produisant dans les CRCP lorsqu’il y a un motif de fissures transversales rapprochées (typiquement avec des « fissures en Y » caractéristiques) combiné à une fissuration longitudinale, créant une petite zone de défaillance localisée délimitée par deux fissures transversales et la fissure ou le joint longitudinal. Un poinçonnement représente essentiellement une défaillance structurelle localisée de la dalle CRCP où l’armature a perdu sa capacité à maintenir les fissures bien fermées, et le béton s’est brisé en morceaux.
La différence clé avec une dalle fracturée est le type de chaussée : les poinçonnements se produisent exclusivement dans les CRCP (où les dalles ne sont pas séparées par des joints et sont reliées par une armature longitudinale continue), tandis que les dalles fracturées se produisent dans les JCP (où chaque dalle est individuellement définie par des joints). Un poinçonnement est également typiquement plus petit en surface qu’une dalle fracturée, n’affectant qu’une partie localisée de la chaussée plutôt qu’une dalle entière.
| Caractéristique | Dalle Fracturée (JCP) | Poinçonnement (CRCP) |
|---|---|---|
| Type de Chaussée | Chaussée en Béton Jointoyé | Chaussée en Béton Continuement Armé |
| Zone Affectée | Dalle entière | Zone localisée (typiquement 1-3 m²) |
| Limites | Les joints définissent le périmètre de la dalle | Deux fissures transversales + fissure/joint longitudinal |
| Morceaux Requis | 4 morceaux ou plus | Une zone de défaillance (peut être 2+ morceaux) |
| Classification TxDOT | Dalle Fracturée JCP | Défaillance/Poinçonnement CRCP |
Une dalle fracturée dégrade sévèrement la qualité de roulement. À faible sévérité, les morceaux de dalle peuvent encore être relativement stables avec un déplacement vertical minimal, créant une conduite tolérable mais sensiblement rugueuse. À sévérité moyenne, le fauchage entre les pièces adjacentes de 3 à 10 mm (1/8 à 3/8 de pouce) crée des impacts brusques lorsque les pneus des véhicules traversent les limites des fissures. À sévérité élevée, le mouvement vertical différentiel entre les pièces peut dépasser 13 mm (1/2 pouce), créant une surface de roulement dangereuse. Sur les autoroutes, cette dégradation de la qualité de roulement se traduit par une augmentation des coûts d’exploitation des véhicules, l’inconfort du conducteur et une perte potentielle de contrôle du véhicule. L’Indice de Rugosité International (IRI) pour une section contenant de multiples dalles fracturées peut dépasser 300-400 pouces/mile, comparé à 50-100 pouces/mile pour une surface BCP lisse.

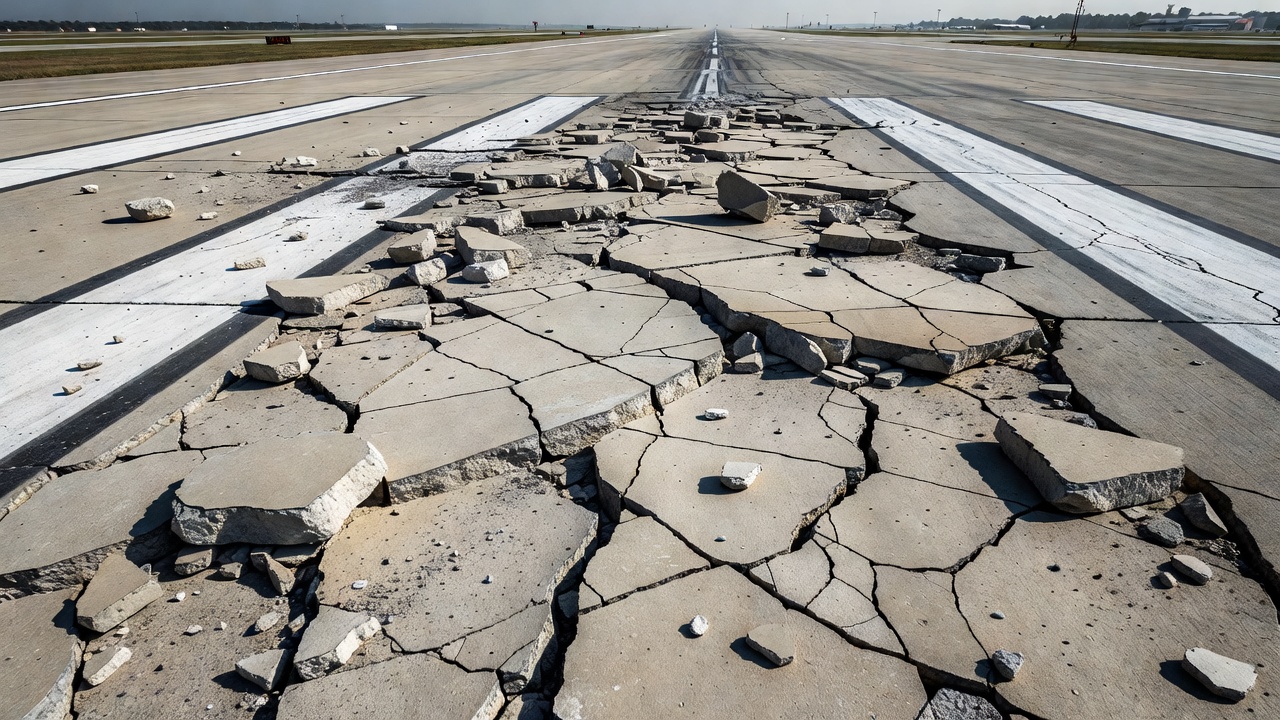

Sur les chaussées aéroportuaires, les dalles fracturées représentent l’un des dangers les plus critiques de Débris d’Objets Étrangers (FOD) . Lorsque des morceaux de béton se détachent — comme cela se produit aux niveaux de sévérité moyenne et élevée — ils peuvent être délogés par les pneus d’avion, le souffle des réacteurs (vitesses d’éjection allant jusqu’à 200 nœuds à pleine poussée), le souffle d’hélice ou le vent. Ces fragments sur les pistes, voies de circulation et aires de trafic peuvent :
Le Guide de Terrain ACRP Rapport 159 pour l’Entretien des Chaussées Aéroportuaires identifie la dalle fracturée/fissures entrecroisées comme nécessitant une réparation immédiate en pleine profondeur lorsque le potentiel FOD existe. La Circulaire Consultative FAA 150/5380-7B souligne que les exploitants d’aéroports doivent effectuer des inspections FOD régulières et prioriser la réparation des chaussées détériorées pouvant générer des débris.
Une dalle fracturée a complètement perdu sa capacité structurelle. Les fonctions structurelles clés d’une dalle de chaussée en béton — la répartition des charges, la réduction des contraintes au niveau du sol de fondation et le transfert de charge aux joints — sont toutes compromises. Les multiples fissures empêchent toute répartition significative des charges car la dalle n’agit plus comme un élément structurel continu. Chaque pièce individuelle répond indépendamment aux charges appliquées, concentrant les contraintes au niveau du sol de fondation et accélérant l’orniérage ou l’érosion de celui-ci.
Pour les chaussées en béton jointoyé, une dalle fracturée compromet également le transfert de charge aux dalles adjacentes. Les goujons aux joints transversaux peuvent se désolidariser de la dalle fracturée, réduisant l’efficacité des joints de 80-95 % dans les dalles saines à moins de 20-30 % aux joints adjacents aux dalles fracturées. Cela crée un effet de détérioration en cascade où les dalles saines adjacentes subissent des contraintes de bord plus élevées et deviennent plus susceptibles à la fissuration et à la fracturation éventuelle.
L’inspection visuelle manuelle reste la méthode la plus courante pour identifier les dalles fracturées. Les inspecteurs parcourent la section de chaussée et évaluent visuellement chaque dalle pour détecter les fissures entrecroisées la divisant en quatre morceaux ou plus. La procédure d’inspection selon ASTM D5340 (Méthode d’Essai Standard pour les Relevés d’Indice d’État des Chaussées Aéroportuaires) implique :
Le manuel TxDOT PMIS fournit des conseils spécifiques aux inspecteurs : une dalle avec quatre morceaux ou plus provenant de fissures entrecroisées est comptée comme une dalle fracturée. L’évaluateur doit s’assurer que la dalle n’est pas également comptée comme ayant une fissuration transversale ou des joints défaillants.
Les programmes modernes d’inspection des chaussées utilisent de plus en plus des méthodes automatisées pour la détection des dalles fracturées. Des caméras linéaires haute résolution montées sur des véhicules de collecte de données capturent des images continues à 360° de la surface de la chaussée à des vitesses allant jusqu’à 60 mph (97 km/h). Ces images sont ensuite traitées à l’aide d’algorithmes de vision par ordinateur pour détecter les motifs de fissures entrecroisées caractéristiques des dalles fracturées.
Le manuel ODOT de l’Oregon spécifie que la collecte automatisée de données est la méthode de relevé principale, mais une vérification manuelle à partir d’images de l’emprise peut être nécessaire lorsque les fissures ne sont pas clairement visibles dans l’imagerie automatisée. L’ODOT note que « les fines fissures longitudinales qui ne sont pas visibles dans l’image de l’emprise ne doivent pas être évaluées », établissant un seuil pratique pour la détection automatisée.
Les modèles d’apprentissage automatique entraînés sur des données étiquetées de détresse BCP peuvent identifier les dalles fracturées avec une précision dépassant 85-90 % dans des conditions favorables. Cependant, les modèles doivent être entraînés à distinguer les dalles fracturées (4+ morceaux) des dalles présentant de multiples fissures non entrecroisées ou des dalles avec des dommages de joints distincts. La distinction est subtile mais critique pour une évaluation précise de l’état de la chaussée.
Le géoradar (GPR) peut détecter la perte de support sous les dalles — un précurseur clé de la fracturation. Les relevés GPR à des fréquences de 1-2 GHz peuvent identifier les vides et le désolidarisation à l’interface dalle-fondation jusqu’à des profondeurs de 500-750 mm (20-30 pouces). Lorsqu’une perte de support systématique est détectée sur de multiples dalles adjacentes, la section de chaussée présente un risque élevé de développement futur de dalles fracturées.
La FAA recommande des relevés d’état des chaussées aéroportuaires à des intervalles de 2 à 5 ans selon les niveaux de trafic et l’âge de la chaussée. Pour les chaussées en état Médiocre (PCI inférieur à 55), des relevés annuels sont recommandés. Le relevé TxDOT PMIS est effectué annuellement pour toutes les autoroutes entretenues par l’État. Pour les autoroutes présentant des problèmes connus de dalles fracturées, une surveillance plus fréquente (trimestrielle ou semestrielle) peut être justifiée pour suivre les taux de détérioration et prioriser les réparations.
Le remplacement de dalle en pleine profondeur est la seule méthode de réparation acceptable pour une dalle fracturée. La dalle a structurellement échoué sur toute son épaisseur, et aucun traitement de surface, scellement de fissure ou revêtement ne peut restaurer sa capacité structurelle. La procédure de réparation en pleine profondeur selon la FAA AC 150/5370-10H et les pratiques standard de l’industrie comprend :
Étape 1 — Découpe à la Scie : Les limites de la dalle sont découpées à la scie au niveau des joints existants ou au moins à 0,6 m (2 pi) au-delà de toutes les fissures visibles. Cela garantit que tout le béton fissuré et détérioré est enlevé. Les découpes à la scie doivent traverser toute l’épaisseur de la dalle.
Étape 2 — Enlèvement de la Dalle : La dalle entière est enlevée à l’aide de brise-roches hydrauliques ou d’équipements de levage. Toutes les armatures, goujons et barres de liaison dans la dalle sont coupés et enlevés. Des précautions doivent être prises pour ne pas endommager les dalles saines adjacentes lors de l’enlèvement.
Étape 3 — Préparation de la Fondation : La couche de fondation exposée est inspectée et réparée si nécessaire. Tout matériau de fondation mou ou érodé est enlevé et remplacé par une fondation en granulats compactés ou un béton maigre. La fondation est compactée à 100 % de la densité Proctor modifiée. Une fine couche de sable (13-25 mm ou 0,5-1 pouce) peut être placée comme couche de nivellement pour le nouveau béton.
Étape 4 — Installation des Goujons : De nouveaux goujons (typiquement des barres d’acier lisses de 32-38 mm ou 1,25-1,5 pouce de diamètre, 460 mm ou 18 pouces de long) sont installés aux joints transversaux. Des trous sont percés dans les dalles adjacentes existantes à l’aide de forets guidés par gabarit pour assurer un alignement correct (parallèle à la surface de la chaussée et à l’axe). Les barres sont scellées à la résine époxy pour obtenir une adhérence complète. Des barres de liaison (barres crénelées de 13-16 mm ou #4-#5) sont installées aux joints longitudinaux.
Étape 5 — Mise en Place du Béton : Le nouveau béton BCP est mis en place avec une formulation correspondant ou dépassant la résistance de la chaussée existante. Les spécifications typiques exigent une résistance à la compression à 28 jours de 24-35 MPa (3 500-5 000 psi), une résistance à la flexion de 4,5-5,5 MPa (650-800 psi) à 28 jours (chargement au tiers-point), et un rapport eau-ciment maximal de 0,45-0,50. Un entraînement d’air de 5-8 % est requis pour la résistance au gel-dégel. Le béton est consolidé par vibration interne pour éliminer les vides.
Étape 6 — Cure : Le nouveau béton est curé à l’aide de toile de jute humide, de produit de cure (formant une membrane, pigmenté en blanc) ou de couverture humide pendant un minimum de 7 jours (ou jusqu’à atteindre 70 % de la résistance de conception). Le contrôle de la température et de l’humidité pendant la cure est essentiel pour prévenir la fissuration de retrait plastique.
Étape 7 — Sciage des Joints : De nouveaux joints de retrait sont sciés à des espacements correspondant au motif de joints de la chaussée existante (typiquement 4,6-6,1 m ou 15-20 pi). Les joints sont sciés dès que le béton a acquis une résistance suffisante pour empêcher l’effritement (typiquement 4-12 heures après la mise en place) afin de contrôler la fissuration aléatoire.
Étape 8 — Scellement des Joints : Après cure et nettoyage, les joints sont scellés avec un produit de scellement appliqué à chaud ou à froid pour empêcher l’infiltration d’eau et l’accumulation de matériaux incompressibles.
| Méthode de Réparation | Applicabilité | Coût | Durée de Vie |
|---|---|---|---|
| Scellement de fissure | Fissures pré-fracturation | Faible | 2-5 ans |
| Rapiéçage en profondeur partielle | Écaillage de surface uniquement | Modéré | 3-7 ans |
| Rapiéçage en pleine profondeur | Éclats de coin, défaillance localisée | Modéré-Élevé | 5-10 ans |
| Remplacement complet de la dalle | Dalles fracturées | Élevé | 10-20 ans |
| Revêtement en béton | Détérioration généralisée | Très Élevé | 15-25 ans |
Certains gestionnaires de chaussées considèrent le revêtement en enrobé ou en béton comme une alternative à moindre coût au remplacement de dalle pour les dalles fracturées. Cette approche est structurellement inadéquate car le revêtement ne peut pas empêcher le mouvement indépendant des fragments de la dalle fracturée. Les fragments continuent de bouger sous les charges de trafic, faisant remonter les fissures à travers le revêtement en 1 à 3 ans. Sur les chaussées aéroportuaires, la remontée de fissures à travers les revêtements au-dessus des dalles fracturées peut se produire en quelques mois, recréant rapidement le danger FOD. Les documents d’orientation de la FAA et de la FHWA spécifient uniformément que les dalles doivent être structurellement saines avant la mise en place d’un revêtement — les dalles fracturées doivent être remplacées, et non recouvertes.
La chaussée en béton d’aéroport est soumise à des conditions exceptionnellement exigeantes qui accélèrent le développement des dalles fracturées. Les charges des aéronefs sont substantiellement plus élevées que les charges des camions autoroutiers — un Boeing 747-400 entièrement chargé peut avoir un poids maximal au décollage dépassant 396 890 kg (875 000 lbs) réparti sur 16 roues du train principal, produisant des pressions de pneu allant jusqu’à 1,55 MPa (225 psi). En comparaison, la pression d’un pneu de camion autoroutier standard est d’environ 0,7 MPa (100 psi). Les aéronefs concentrent également les charges dans des trajectoires de train spécifiques, créant des motifs de charge canalisés qui sollicitent de façon répétée les mêmes bords et coins de dalles.
La Circulaire Consultative FAA 150/5380-6C (Directives et Procédures pour l’Entretien des Chaussées Aéroportuaires) et AC 150/5380-7B (Programme de Gestion des Chaussées Aéroportuaires) fournissent des conseils spécifiques pour la gestion des dalles fracturées sur les aérodromes. Les exigences clés incluent :
Les valeurs de déduction du système PAVER pour les dalles fracturées sur les aérodromes sont parmi les plus élevées de tous les types de désordres. Une seule dalle fracturée de sévérité élevée dans une unité d’échantillonnage de 20 dalles peut réduire le PCI de 100 (Excellent) à environ 50-60 (Médiocre), selon le processus de correction de la valeur de déduction totale. De multiples dalles fracturées à proximité les unes des autres peuvent rendre une section de chaussée dans la plage 0-40 (Défaillante/Très Médiocre).
L’Organisation de l’Aviation Civile Internationale (OACI) traite des conditions de défaillance des chaussées, y compris les dalles fracturées, à travers l’Annexe 14 (Aérodromes, Volume I) et le Manuel des Services Aéroportuaires (Doc 9137, Partie 2 — Conditions de Surface des Chaussées). L’OACI exige que les exploitants d’aérodromes établissent un système de gestion des chaussées comprenant des relevés d’état réguliers et une réparation en temps opportun des désordres de surface.
La documentation de l’OACI classifie les « dalles sévèrement fracturées, dalle brisée en multiples morceaux » comme nécessitant une maintenance corrective immédiate. L’approche de gestion de la sécurité de l’OACI exige que tout défaut de chaussée avec un potentiel FOD supérieur à un seuil de risque défini soit corrigé avant que la chaussée puisse être remise en service. Pour les dalles fracturées de sévérité élevée sur les pistes, cela signifie généralement que la chaussée est classifiée comme impropre à l’exploitation jusqu’à réparation.
La prévention de la fracturation des dalles nécessite une approche multidimensionnelle s’attaquant aux causes racines identifiées précédemment :
Gestion des charges : Mise en œuvre de restrictions de poids sur les autoroutes pendant le dégel printanier (lorsque le support du sol de fondation est le plus faible) et application des réglementations sur les véhicules en surcharge. Sur les aérodromes, maintien des classifications de chaussée appropriées (PCN — Pavement Classification Number) et communication de celles-ci aux exploitants d’aéronefs.
Contrôle de l’humidité : Assurer un scellement correct des joints pour empêcher l’infiltration d’eau, maintenir le fonctionnement des systèmes de drainage incluant les drains enterrés, et réparer rapidement les joints de pompage avant qu’une érosion significative du sol de fondation ne se produise.
Sélection des matériaux : Utilisation de granulats non réactifs pour prévenir la RAG, sélection de granulats durables au gel-dégel pour prévenir la fissuration en D, et spécification de béton à air entraîné avec des paramètres de vides d’air adéquats (facteur d’espacement < 0,20 mm, surface spécifique > 25 mm²/mm³ selon ASTM C457).
Conception structurelle : Fourniture d’une épaisseur de dalle adéquate pour le trafic de conception, incorporation de goujons pour le transfert de charge aux joints transversaux (diamètre = 1/8 de l’épaisseur de la dalle selon AASHTO), et garantie d’un support approprié de la fondation et du sol de fondation.
Entretien en temps opportun : Scellement rapide des fissures avant que l’infiltration d’eau ne provoque l’érosion du sol de fondation, réparation des éclats de coin avant qu’ils ne se propagent en motifs de fissures entrecroisées complètes, et réalisation de la rétrofit de transfert de charge (rétrofit de goujons) aux joints non goujonnés présentant du fauchage ou de la fissuration.
| Mesure Préventive | Cible | Mise en Œuvre |
|---|---|---|
| Scellement des joints | Infiltration d’eau | Tous les 5-8 ans |
| Scellement des fissures | Propagation des fissures | Dans les 6 mois suivant la détection |
| Restrictions de charge | Surcharge pendant le dégel printanier | Saisonnier (autoroute) |
| Drainage de la fondation | Accumulation d’humidité | Lors de la construction initiale |
| Atténuation RAG | Granulats réactifs | Essai des granulats selon ASTM C1260 / C1293 |
| Rétrofit de goujons | Transfert de charge | Lorsque le fauchage dépasse 3 mm (1/8 pouce) |
| Agence | Système | Méthode de Classification | Niveaux de Sévérité | Nombre Max | Notes |
|---|---|---|---|---|---|
| FAA | PAVER (Désordre 72) | 4+ morceaux par fissures entrecroisées | L, M, H | Par dalle | H = dalle fracturée ; aucun autre désordre compté |
| FHWA LTPP | DIM | Pas un type de désordre distinct | N/A | N/A | Enregistré comme fissures L/T/D individuelles |
| TxDOT PMIS | PMIS | 4+ morceaux par dalle | Non subdivisé | 24 par section | Ne peut pas également être compté comme FJC |
| ODOT | Collecte de Données de Chaussée | 4+ morceaux selon protocole PAVER | Non subdivisé | Total des dalles par 0,1 mile | Clarifié en 2019 ; pas LTPP |
| ASTM | D5340 | Selon protocole PAVER | L, M, H | Par dalle | Norme pour le PCI des aérodromes |
TarmacView propose des relevés complets de l'état des chaussées, incluant l'identification des dalles fracturées, l'indice PCI et l'évaluation des priorités de réparation pour les aéroports et les autoroutes. Contactez notre équipe d'ingénieurs en chaussées expérimentés.
La fissuration de type cartographique (également appelée faïençage) est un réseau de fissures fines, superficielles et interconnectées à la surface du béton for...
L'éclatement des joints est la fissuration, la rupture ou l'écaillage des bords de dalles en béton au niveau des joints transversaux ou longitudinaux dans les c...
La fissuration en blocs est un motif de fissures rectangulaires interconnectées divisant la surface de la chaussée en blocs approximativement rectangulaires de ...
