Fissuration par retrait dans le béton

1. Introduction et définition

La fissuration par retrait est l’une des formes de fissuration les plus répandues dans les structures et chaussées en béton. Elle se produit lorsque le volume du béton diminue en raison d’une perte d’humidité, de réactions chimiques ou de variations thermiques, et que les contraintes de traction résultantes dépassent la résistance à la traction du béton. Contrairement aux fissures causées par des charges structurelles externes, les fissures de retrait sont fondamentalement dues à des variations volumiques internes inhérentes au matériau lui-même.

Le phénomène est si répandu que la Portland Cement Association (PCA) estime que plus de 90 % de toutes les dalles en béton développent une forme quelconque de fissuration par retrait au cours de leur durée de vie en service. Cette quasi-ubiquité ne signifie pas que la fissuration par retrait puisse être négligée ; elle souligne plutôt l’importance cruciale de comprendre, de prévoir et de gérer ces fissures pour garantir une durabilité et une aptitude au service à long terme.

Le béton subit des variations volumiques tout au long de sa vie, commençant quelques heures après la mise en place et se poursuivant pendant des décennies. Ces variations proviennent de multiples processus physiques et chimiques, chacun opérant sur des échelles de temps différentes. Les quatre types principaux de retrait — le retrait plastique, le retrait de dessiccation, le retrait endogène et le retrait de carbonatation — ont chacun des mécanismes, des chronologies, des caractéristiques visuelles et des stratégies d’atténuation distincts.

Cet article de glossaire fournit un examen technique complet de la fissuration par retrait dans le béton, couvrant les mécanismes fondamentaux, les facteurs d’influence, la reconnaissance visuelle, la différenciation d’avec la fissuration structurelle, les implications sur la durabilité, les méthodes de prévention, les considérations spécialisées pour les chaussées aéroportuaires, les techniques modernes de détection par IA et les stratégies de réparation. L’objectif est de doter les ingénieurs civils, les spécialistes des chaussées, les gestionnaires d’infrastructures et les professionnels de la construction des connaissances détaillées nécessaires pour identifier, prévenir et gérer efficacement la fissuration par retrait.

1.1 Le problème fondamental

La cause profonde de toute fissuration par retrait est la même : le béton, comme la plupart des matériaux cimentaires, subit une contraction volumique à mesure qu’il s’hydrate, sèche et évolue chimiquement. Lorsque cette contraction est empêchée — par le sol de fondation, l’armature, les éléments structurels adjacents ou les particules de granulat internes — des contraintes de traction se développent. Étant donné que le béton a une résistance à la traction relativement faible (généralement seulement 8 à 15 % de sa résistance à la compression), même un empêchement modeste peut produire des fissures.

La relation entre la déformation de retrait, l’empêchement et la fissuration peut être exprimée simplement : si la déformation de retrait empêchée ε_r dépasse la capacité de déformation en traction du béton ε_t, la fissuration se produit. La capacité de déformation en traction du béton de poids normal se situe généralement entre 100 et 200 microdéformations (0,01–0,02 %), tandis que les déformations ultimes de retrait de dessiccation atteignent couramment 400 à 800 microdéformations (0,04–0,08 %) — quatre à huit fois le seuil de fissuration du matériau. Cette grande disparité explique pourquoi la fissuration par retrait est si courante et pourquoi une gestion active par jointoiement, armature et formulation du mélange est essentielle.

1.2 Contexte historique

La compréhension de la fissuration par retrait a considérablement évolué depuis les débuts de la construction moderne en béton. Les ingénieurs du début du XXe siècle observaient des fissures dans les chaussées et structures en béton mais les attribuaient souvent à tort à de mauvais matériaux ou à une mauvaise exécution. Les recherches fondatrices de Lynam en 1934 ont décrit systématiquement les mécanismes du retrait plastique, tandis que Powers et Brownyard dans les années 1940 ont posé les fondements théoriques pour la compréhension du retrait de dessiccation à travers les théories de la tension capillaire et de la pression de disjonction.

L’ère de l’après-Seconde Guerre mondiale, marquée par une construction rapide d’autoroutes et d’aéroports, a renouvelé l’attention portée à la fissuration par retrait, les chaussées en béton de grande surface s’avérant particulièrement sensibles. Les travaux de la PCA, de l’American Concrete Institute (ACI) et de la Federal Aviation Administration (FAA) tout au long des années 1950–1970 ont établi les directives d’espacement des joints, les exigences de cure et les recommandations de formulation de mélange qui restent la base de la pratique moderne.

Aujourd’hui, la recherche sur la fissuration par retrait se poursuit, avec un accent particulier sur les bétons à hautes performances (mélanges à faible rapport eau-ciment), le béton autoplaçant et l’utilisation d’adjuvants réducteurs de retrait (ARR) . L’utilisation croissante du béton dans les infrastructures critiques — pistes d’aéroport, tabliers de ponts, structures de confinement nucléaire — exige une compréhension et un contrôle toujours plus sophistiqués du comportement au retrait.

2. Types de fissuration par retrait

La fissuration par retrait dans le béton n’est pas un phénomène unique mais englobe quatre types distincts, chacun étant entraîné par des mécanismes différents et se produisant sur des échelles de temps différentes. Une compréhension complète nécessite une familiarité avec les quatre.

2.1 Fissuration par retrait plastique

La fissuration par retrait plastique se produit dans les premières heures suivant la mise en place du béton, alors que le béton est encore à l’état plastique — avant la prise finale. Ces fissures se forment lorsque le taux d’évaporation de l’eau à la surface du béton dépasse le taux auquel l’eau de remontée remonte à la surface. Une fois que la surface sèche et commence à se rétracter alors que le béton sous-jacent reste plastique, des contraintes de traction se développent dans la couche de surface, produisant des fissures.

2.1.1 Chronologie et occurrence

Les fissures de retrait plastique apparaissent généralement dans les 30 minutes à 6 heures suivant la mise en place, selon les conditions environnementales. Elles se développent avant que le béton n’atteigne sa prise initiale et sont donc exclusivement un phénomène du béton frais. La fenêtre critique est la période où l’eau de remontée s’est évaporée mais où le béton n’a pas encore acquis une résistance suffisante pour résister aux contraintes de traction.

Les facteurs de risque environnementaux clés comprennent :

• Vitesse de vent élevée (> 15 km/h ou 10 mph) — accélère l’évaporation
• Faible humidité relative (< 50 %) — augmente le potentiel d’évaporation
• Température ambiante élevée (> 30 °C ou 86 °F) — augmente le taux d’évaporation
• Température élevée du béton — accélère la prise et réduit la remontée d’eau
• Faible température ambiante combinée à une faible humidité — toujours risqué en raison du potentiel d’évaporation

Le nomogramme développé par la PCA (et ensuite incorporé dans l’ACI 305R) fournit une méthode graphique pour estimer le taux d’évaporation en fonction de la température de l’air, de la température du béton, de l’humidité relative et de la vitesse du vent. Lorsque le taux d’évaporation dépasse 1,0 kg/m²/h (0,2 lb/pied²/h) , le risque de fissuration par retrait plastique est considéré comme élevé et des mesures préventives sont nécessaires.

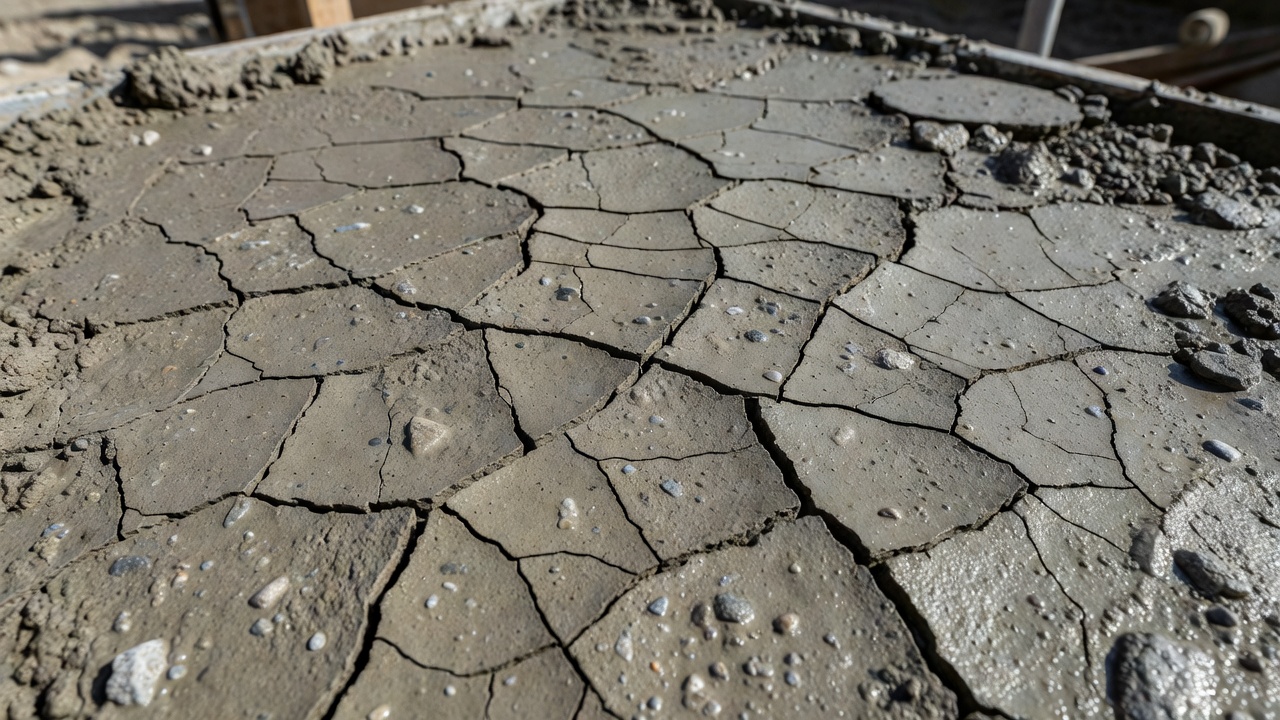

2.1.2 Caractéristiques visuelles

Les fissures de retrait plastique présentent des caractéristiques visuelles distinctives :

• Orientation : Souvent parallèles entre elles, généralement orientées en diagonale à travers les dalles à environ 45° par rapport aux bords de la dalle. Elles peuvent également former un motif en cartes ou un craquelage aléatoire en surface.
• Profondeur : Généralement faible, typiquement 25–50 mm (1–2 pouces) de profondeur. Elles ne traversent pas toute l’épaisseur de la dalle.
• Largeur : Habituellement 0,1–3,0 mm, les fissures les plus larges se formant dans des conditions plus sévères.
• Aspect : Les fissures sont souvent en forme de V en coupe transversale, plus larges en surface et s’amenuisant en profondeur. Elles peuvent suivre un chemin qui contourne les gros granulats plutôt que de les traverser, une caractéristique clé les distinguant des fissures de retrait de dessiccation.
• Texture de surface : La surface du béton adjacente aux fissures présente souvent un aspect croûté ou desséché, et les fissures peuvent être entourées d’un béton légèrement plus foncé ou plus clair indiquant des conditions d’humidité différentielles.

2.1.3 Mécanismes

Le mécanisme implique une compétition entre la remontée d’eau (le mouvement ascendant de l’eau dans le béton frais dû à la différence de densité) et l’évaporation. Dans un béton correctement formulé et mis en place, une fine couche d’eau de remontée monte à la surface. Cette eau de remontée remplace temporairement l’eau perdue par évaporation, protégeant le béton sous-jacent du séchage.

Lorsque l’évaporation dépasse la remontée d’eau, la couche de surface sèche, se contracte et des contraintes de traction se développent. Étant donné que le béton sous-jacent est encore plastique et ne peut pas fournir un empêchement significatif à la surface, la couche de surface subit une condition de retrait empêché analogue à une fine couche de séchage sur un substrat non rétractable.

Le rôle critique des opérations de finition doit également être noté. Une finition excessive (en particulier le talochage excessif) peut sceller la surface, piégeant l’eau de remontée en dessous tandis que la surface sèche — une condition qui peut en fait augmenter le risque de fissuration par retrait plastique. De plus, la finition pendant que l’eau de remontée est présente peut incorporer de l’eau dans la surface, augmentant le rapport eau-ciment de surface et la rendant plus sujette au retrait.

2.2 Fissuration par retrait de dessiccation

La fissuration par retrait de dessiccation est la forme de fissuration par retrait la plus largement reconnue. Elle résulte de la perte d’eau physiquement adsorbée de la matrice de pâte de ciment à mesure que le béton sèche sur des périodes prolongées. Contrairement au retrait plastique, le retrait de dessiccation se produit dans le béton durci et se poursuit pendant des mois à des années après la mise en place.

2.2.1 Chronologie et ampleur

Le retrait de dessiccation commence dès que le béton est exposé à un environnement desséchant, même pendant la cure. L’évolution temporelle du retrait de dessiccation suit un modèle approximativement logarithmique :

Le retrait de dessiccation ultime du béton dépend de nombreux facteurs (discutés à la Section 4) mais se situe généralement entre 400–800 × 10⁻⁶ (0,04–0,08 %) pour le béton de poids normal. Pour le béton de granulat léger, le retrait ultime peut être plus élevé, typiquement 600–1000 × 10⁻⁶ (0,06–0,10 %).

2.2.2 Caractéristiques visuelles

Les fissures de retrait de dessiccation présentent des caractéristiques visuelles distinctes :

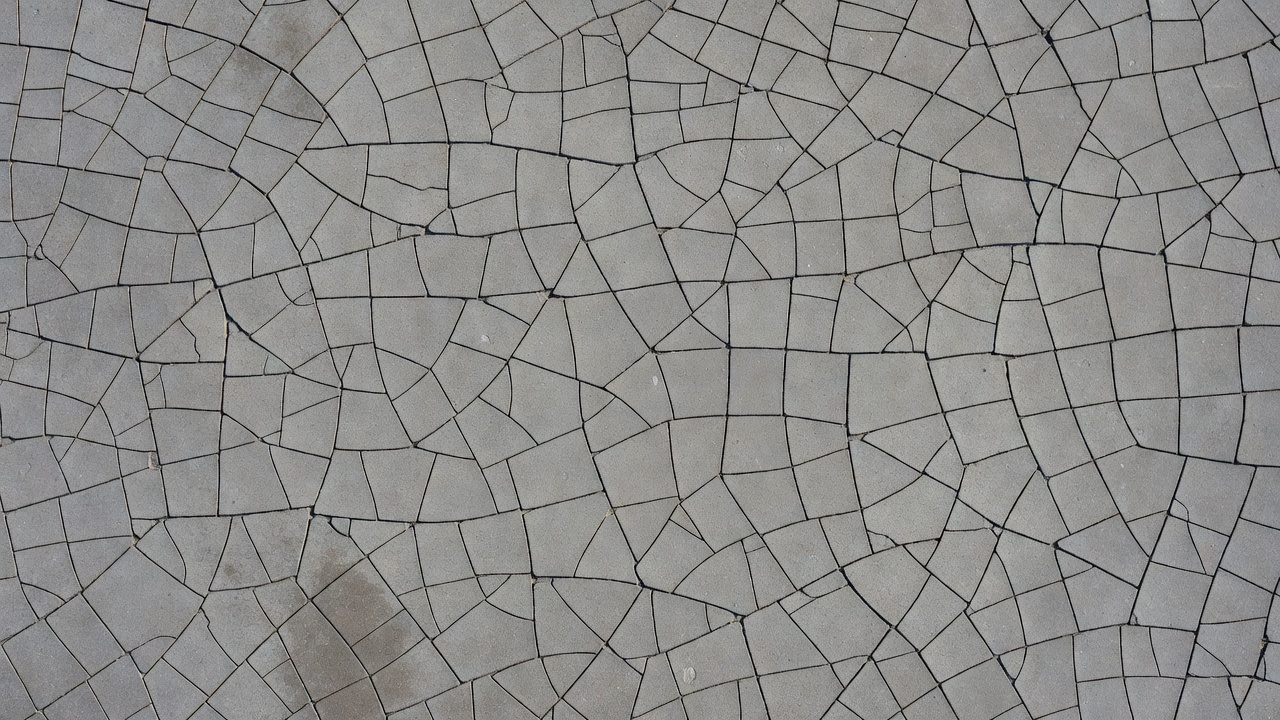

• Motif : Le plus souvent une fissuration en cartes — des fissures interconnectées formant des motifs polygonaux irréguliers sur la surface du béton. Dans les dalles, elles peuvent apparaître comme des fissures en milieu de panneau orientées approximativement perpendiculairement à la grande dimension.
• Profondeur : Les fissures de retrait de dessiccation peuvent être uniquement superficielles (craquelage peu profond) ou peuvent se propager sur toute l’épaisseur d’une dalle, selon les conditions d’empêchement.
• Largeur : Typiquement 0,05–1,0 mm pour le craquelage de surface, mais peuvent atteindre 3,0 mm ou plus dans les fissures empêchées sur toute l’épaisseur.
• Faces de la fissure : Les surfaces de la fissure traversent à travers (et non autour) les particules de granulat, contrairement aux fissures de retrait plastique. Cela se produit parce que la pâte durcie se contracte autour des particules de granulat rigides, créant des contraintes de traction qui fracturent le granulat.

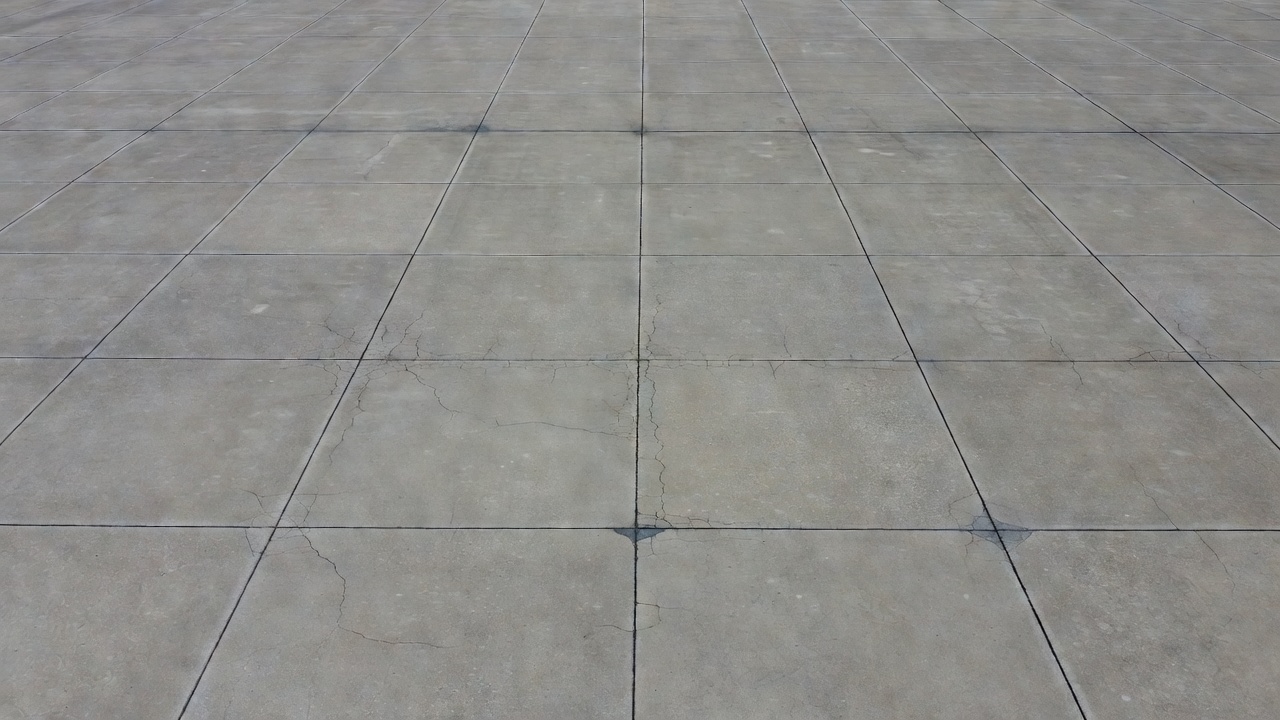

• Emplacement : Dans les dalles avec un espacement approprié des joints, les fissures de retrait de dessiccation se produisent généralement au niveau des joints (qui sont conçus pour accommoder le mouvement). Dans les dalles mal jointoyées, la fissuration en milieu de panneau est courante.
• Moment d’apparition : Habituellement visibles pour la première fois plusieurs jours à plusieurs semaines après la mise en place, continuant à s’élargir sur des mois.

2.2.3 Mécanismes

Le retrait de dessiccation est fondamentalement un phénomène d’eau interstitielle. La pâte de ciment contient une structure poreuse complexe avec des tailles de pores allant du nanomètre au micromètre. L’eau dans ces pores existe sous plusieurs formes :

• Eau capillaire — eau libre dans les pores capillaires plus grands (> 50 nm de diamètre)
• Eau adsorbée — couches d’eau physiquement liées sur les parois des pores (plusieurs couches moléculaires d’épaisseur)
• Eau interfeuillet — eau retenue entre les feuillets de C-S-H (silicate de calcium hydraté)
• Eau chimiquement liée — eau incorporée dans les produits d’hydratation (non perdue lors du séchage)

À mesure que le béton sèche, l’eau est progressivement retirée d’abord des grands pores, puis des plus petits. Ce retrait génère une tension capillaire dans l’eau interstitielle restante, ce qui provoque le tiraillement vers l’intérieur des parois des pores, entraînant une contraction globale de la pâte. Trois mécanismes principaux ont été proposés :

1. Théorie de la tension capillaire (Powers, 1965) : Lorsque l’eau s’évapore des pores capillaires, des ménisques se forment à l’interface liquide-vapeur. La tension superficielle de l’eau crée une pression négative (tension capillaire) dans le liquide interstitiel, donnée par l’équation de Kelvin-Laplace : ΔP = 2γ/r, où γ est la tension superficielle de l’eau et r le rayon du ménisque. Cette pression négative rapproche effectivement les parois des pores, provoquant le retrait. Ce mécanisme prédomine aux humidités relatives comprises entre 45 % et 95 %.

2. Théorie de la pression de disjonction (Feldman et Sereda, 1968) : Entre les feuillets de C-S-H, les films d’eau adsorbée exercent une pression de disjonction qui maintient les feuillets séparés. Lorsque cette eau est retirée pendant le séchage, la pression de disjonction diminue, permettant aux feuillets de C-S-H de se rapprocher. Ce mécanisme est important aux humidités relatives plus faibles (en dessous de 45 %).

3. Théorie de l’énergie libre de surface : Le retrait de l’eau adsorbée des surfaces solides augmente l’énergie libre de surface des solides, ce qui augmente à son tour la tension superficielle des particules solides, les faisant se contracter. Ce mécanisme est significatif aux humidités relatives très faibles (en dessous de 10–20 %).

2.3 Retrait endogène

Le retrait endogène (également appelé retrait chimique ou retrait par auto-dessiccation) est une réduction volumique qui se produit dans le béton sans perte d’humidité vers l’environnement. Il résulte de la réaction chimique du ciment avec l’eau — les produits d’hydratation occupent moins de volume que le ciment et l’eau d’origine combinés (principe de réduction volumique de Le Chatelier).

2.3.1 Chronologie et caractéristiques

Le retrait endogène commence immédiatement après la prise initiale et se développe rapidement dans les 1 à 7 premiers jours, la majeure partie se produisant dans les 28 premiers jours. Dans le béton conventionnel avec des rapports eau-ciment supérieurs à 0,45, le retrait endogène est relativement faible (moins de 100 × 10⁻⁶ de déformation) car les pores capillaires contiennent suffisamment d’eau pour soutenir l’hydratation sans créer de séchage interne significatif.

Cependant, dans le béton à hautes performances (BHP) et le béton à ultra-hautes performances (BUHP) avec des rapports eau-ciment inférieurs à 0,40, le retrait endogène devient une préoccupation majeure. Dans de tels mélanges, l’apport d’eau limité est rapidement consommé par l’hydratation, créant un séchage interne (auto-dessiccation) et une tension capillaire significative dans la structure poreuse. Les déformations de retrait endogène dans le BHP peuvent atteindre 200–400 × 10⁻⁶ ou plus, comparables ou supérieures au retrait de dessiccation dans certains cas.

2.3.2 Mécanisme

Le mécanisme du retrait endogène est directement analogue à celui du retrait de dessiccation, mais la perte d’eau est interne plutôt qu’externe. Lorsque le ciment s’hydrate, la réaction chimique consomme de l’eau, réduisant l’humidité relative interne dans la structure poreuse. Cette auto-dessiccation crée les mêmes effets de tension capillaire que le séchage, provoquant la contraction de la pâte.

La relation clé est que 1 gramme de ciment nécessite environ 0,25 gramme d’eau pour une hydratation complète (théoriquement 0,23 g/g pour le C₃S, s’hydratant en C₁.₇SH₄). Lorsque l’eau disponible est insuffisante pour maintenir des conditions saturées dans les pores capillaires, l’humidité relative interne diminue et le retrait endogène progresse.

Pour les rapports eau-ciment inférieurs à 0,36, l’eau disponible est théoriquement insuffisante pour une hydratation complète, ce qui signifie que le béton subira une auto-dessiccation significative quelles que soient les conditions de cure. Pour les rapports E/C entre 0,36 et 0,45, le degré d’auto-dessiccation dépend du taux d’hydratation par rapport à la disponibilité d’eau de cure externe.

2.3.3 Considérations d’atténuation

Le retrait endogène est particulièrement difficile car il se produit pendant le jeune âge lorsque le béton a une résistance à la traction limitée et n’a pas encore développé son module d’élasticité complet. Cela le rend particulièrement sujet à la fissuration.

La cure interne utilisant des granulats légers pré-humidifiés ou des polymères superabsorbants (SAP) est apparue comme une stratégie d’atténuation efficace. En introduisant des réservoirs d’eau internes qui libèrent l’eau progressivement pendant l’hydratation, la cure interne maintient l’humidité relative interne, réduisant la tension capillaire et le retrait endogène. Les recherches ont montré que le remplacement de 15 à 25 % du granulat de poids normal par du granulat léger pré-humidifié peut éliminer efficacement le retrait endogène dans le BHP.

2.4 Retrait de carbonatation

Le retrait de carbonatation est une variation volumique à long terme résultant de la réaction chimique entre le dioxyde de carbone atmosphérique (CO₂) et les produits d’hydratation de la pâte de ciment, principalement l’hydroxyde de calcium (Ca(OH)₂) et le silicate de calcium hydraté (C-S-H) . Cette réaction produit du carbonate de calcium (CaCO₃) et de l’eau, et s’accompagne d’une réduction volumique de la phase solide.

2.4.1 Chronologie et ampleur

Le retrait de carbonatation est un processus très lent, se produisant sur des années à des décennies selon la perméabilité du béton et les conditions d’exposition. La profondeur de carbonatation (la distance de la surface à laquelle le front de carbonatation a pénétré) suit approximativement une relation en racine carrée du temps : d = k√t, où d est la profondeur de carbonatation, k est une constante de vitesse dépendant de la qualité du béton et de l’exposition, et t est le temps.

Les profondeurs de carbonatation typiques après 50 ans dans un béton de bonne qualité (E/C = 0,45) pourraient être de 5–15 mm à l’intérieur et de 10–25 mm à l’extérieur à l’abri de la pluie. Dans un béton de mauvaise qualité (E/C > 0,60), les profondeurs de carbonatation peuvent dépasser 50 mm dans la même période.

L’ampleur de la déformation de retrait de carbonatation est typiquement de 100–200 × 10⁻⁶ pour une pâte entièrement carbonatée, bien qu’elle puisse être plus élevée dans certaines circonstances. C’est significativement moins que le retrait de dessiccation mais cela s’accumule sur des périodes beaucoup plus longues.

2.4.2 Mécanisme

Les principales réactions de carbonatation sont :

1. Ca(OH)₂ + CO₂ → CaCO₃ + H₂O — cette réaction libère de l’eau et provoque une augmentation initiale du volume solide (le volume molaire du CaCO₃ est environ 11 % supérieur à celui du Ca(OH)₂), mais elle est associée à une dissolution et une reprécipitation qui peuvent provoquer un retrait local.

2. C-S-H + CO₂ → CaCO₃ + SiO₂·nH₂O (gel de silice) — la décalcification du C-S-H produit un gel de silice de volume plus faible, contribuant au retrait global.

La variation volumique nette due à la carbonatation est complexe et dépend de l’équilibre entre les variations de volume molaire des phases solides, la dissolution de l’hydroxyde de calcium et les caractéristiques du carbonate de calcium précipité. En pratique, la carbonatation produit une couche superficielle plus dense (porosité plus faible) mais aussi plus fragile, provoquant souvent un craquelage superficiel fin ou une fissuration en cartes.

2.4.3 Importance

Le retrait de carbonatation lui-même est rarement la cause unique d’une fissuration problématique mais peut contribuer à l’élargissement et à l’extension des fissures de retrait de dessiccation existantes au fil du temps. Plus important encore, la carbonatation réduit le pH du béton d’environ 12,5–13,5 à moins de 9, ce qui dépassive l’armature en acier et initie la corrosion — la principale cause de détérioration du béton armé dans le monde.

L’interaction entre la carbonatation et la fissuration est bidirectionnelle : les fissures accélèrent la carbonatation en fournissant des voies directes pour la pénétration du CO₂, et le retrait induit par la carbonatation peut élargir les fissures existantes, créant une boucle de rétroaction positive.

3. Mécanismes de chaque type de retrait — Examen détaillé

3.1 Tension capillaire dans le retrait de dessiccation

La théorie de la tension capillaire fournit l’explication la plus largement acceptée pour le retrait de dessiccation aux humidités relatives supérieures à environ 45 %. Lorsque l’eau s’évapore des pores capillaires, des ménisques air-eau se forment. La courbure de ces ménisques crée une pression hydrostatique négative (tension) dans l’eau interstitielle, qui peut être calculée à partir de l’équation de Kelvin-Laplace :

ΔP = 2γ_LVcosθ / r

Où :

• ΔP = pression capillaire (négative, c’est-à-dire tension)
• γ_LV = tension superficielle de l’eau (72,8 mN/m à 20 °C)
• θ = angle de contact entre l’eau et la paroi du pore
• r = rayon du ménisque (égal au rayon du pore pour les pores cylindriques)

Cette tension capillaire peut atteindre des valeurs significatives. Pour un rayon de pore de 10 nm, la tension capillaire est d’environ 14,6 MPa — dépassant largement la résistance à la traction de la pâte de ciment. Cependant, la contrainte réelle transmise au squelette solide dépend du degré de saturation et de la géométrie de la structure poreuse.

La relation entre le rayon du pore et l’humidité relative à laquelle le séchage se produit est donnée par l’équation de Kelvin :

ln(HR/100) = −2γ_LVcosθ·M / (r·ρ·R·T)

Où :

• HR = humidité relative (%)
• M = masse molaire de l’eau (18,015 g/mol)
• ρ = masse volumique de l’eau (997 kg/m³ à 25 °C)
• R = constante universelle des gaz (8,314 J/mol·K)
• T = température absolue (K)

Par exemple, à 20 °C, les pores de rayon 1,6 nm se vident à environ 45 % HR, les pores de 4 nm à environ 75 % HR, et les pores de 16 nm à environ 95 % HR. Cela signifie qu’à mesure que le béton sèche, des pores de plus en plus petits se vident progressivement, développant une tension capillaire de plus en plus élevée.

Aux humidités relatives inférieures à 45 %, la tension capillaire seule ne peut pas expliquer la poursuite du retrait, car les ménisques ne sont plus stables. Dans ces conditions, les mécanismes de pression de disjonction et d’énergie libre de surface dominent.

Le développement de la tension capillaire pendant le séchage est directement analogue au mécanisme d’auto-dessiccation dans le retrait endogène, où la consommation d’eau par l’hydratation plutôt que par l’évaporation crée le même effet de pression négative.

3.2 Pression de disjonction dans le C-S-H

La théorie de la pression de disjonction a été développée par Feldman et Sereda (1968) et ensuite affinée par Wittmann (1973) et d’autres. Elle traite du comportement de l’eau dans les espaces interfeuillets du C-S-H, le principal produit d’hydratation du ciment Portland.

Le C-S-H a une structure feuilletée avec des espaces interfeuillets d’environ 1–3 nm. Les molécules d’eau sont adsorbées sur les surfaces de ces feuillets, formant un film. Entre les surfaces opposées, les films d’eau adsorbée exercent une pression de disjonction — une force répulsive qui maintient les feuillets séparés. Cette pression de disjonction a trois composantes :

1. Composante moléculaire — due aux interactions de van der Waals entre les molécules d’eau et les surfaces solides
2. Composante structurelle — due à l’ordonnancement des molécules d’eau près des surfaces hydrophiles (la « force d’hydratation »)
3. Composante électrostatique — due aux interactions de double couche électrique entre les surfaces chargées

Lorsque l’eau est retirée des espaces interfeuillets pendant le séchage (ou pendant l’auto-dessiccation), la pression de disjonction diminue, permettant aux feuillets de C-S-H de se rapprocher, entraînant un retrait macroscopique. Le degré de retrait dépend du nombre de couches d’eau adsorbée restantes :

Le mécanisme de pression de disjonction est réversible dans une mesure significative — lorsque l’eau est réintroduite (par exemple, lors du mouillage), les films d’eau adsorbée se reforment, la pression de disjonction augmente et les feuillets de C-S-H se séparent, provoquant un gonflement (l’inverse du retrait). Cette réversibilité explique le comportement de cyclage mouillage-séchage du béton.

3.3 Auto-dessiccation dans le retrait endogène

Le mécanisme d’auto-dessiccation qui entraîne le retrait endogène est fondamentalement similaire au mécanisme de tension capillaire dans le retrait de dessiccation, mais la perte d’eau est interne — consommée par l’hydratation du ciment plutôt qu’évaporée dans l’environnement.

La réaction chimique de l’hydratation du ciment n’est pas conservative en volume :

Ciment + Eau → Produits d’hydratation

Le volume des produits d’hydratation est environ 6 à 12 % inférieur au volume combiné du ciment et de l’eau d’origine. Ce retrait chimique crée un espace poreux vide dans la pâte en cours de durcissement. Dans le béton saturé (avec accès à l’eau externe), cet espace vide est rempli par l’eau attirée dans la pâte depuis l’environnement. Dans le béton scellé (sans apport d’eau externe), l’espace vide reste et l’humidité relative interne diminue.

Le degré d’auto-dessiccation dépend principalement du rapport eau-ciment :

La réduction de l’HR interne crée une tension capillaire dans l’eau interstitielle, identique au mécanisme décrit à la Section 3.1. Cependant, comme cela se produit dans le béton de très jeune âge (premières heures à jours), la pâte n’a pas encore développé sa rigidité complète, ce qui la rend particulièrement sensible à la contraction volumique.

Une implication critique est que le retrait endogène se poursuit même avec une cure externe parfaite. Si un mélange de béton a un rapport E/C inférieur à 0,45, un certain degré d’auto-dessiccation et de retrait endogène est inévitable, quelle que soit la qualité de la cure humide de surface. Cela a conduit au développement de stratégies de cure interne (utilisant des granulats légers pré-humidifiés ou des SAP) spécifiquement pour les bétons à faible rapport E/C.

3.4 Chimie de la réaction de carbonatation

Le retrait de carbonatation résulte de la réaction chimique du CO₂ avec les produits d’hydratation du ciment. La réaction se produit en deux étapes principales :

Étape 1 : Réaction avec l’hydroxyde de calcium

Ca(OH)₂ + CO₂ → CaCO₃ + H₂O

Cette réaction est thermodynamiquement favorable et se produit chaque fois que du CO₂ est présent et que de l’humidité est disponible. L’hydroxyde de calcium (portlandite) constitue environ 20–25 % du volume de la pâte de ciment hydratée. La réaction consomme du CO₂ de l’atmosphère (ou du CO₂ dissous dans l’eau interstitielle) et produit du carbonate de calcium.

La variation de volume molaire dans cette réaction est complexe :

• Ca(OH)₂ : volume molaire = 33,2 cm³/mol
• CaCO₃ (calcite) : volume molaire = 36,9 cm³/mol

Le produit solide occupe ∼11 % plus de volume que le réactif. Cependant, la réaction dissout également le Ca(OH)₂ dans l’eau interstitielle et reprécipite le CaCO₃ dans l’espace poreux. L’effet net sur la structure poreuse dépend de l’endroit où le CaCO₃ précipite — s’il remplit les pores existants, la porosité diminue et le matériau se densifie, mais un retrait local peut encore se produire en raison du processus de dissolution-reprécipitation.

Étape 2 : Réaction avec le C-S-H

C-S-H + CO₂ → CaCO₃ + SiO₂·nH₂O (gel de silice)

Cette réaction décalcifie le C-S-H, réduisant son rapport Ca/Si et produisant un gel de silice amorphe. Le C-S-H décalcifié a un volume solide inférieur à celui d’origine, contribuant au retrait global. Le gel de silice est poreux et a une surface spécifique élevée, ce qui peut lui-même subir un retrait supplémentaire en séchant.

La vitesse de carbonatation dépend de :

• La concentration en CO₂ — le CO₂ atmosphérique est d’environ 0,04 % (400 ppm), mais cela peut être beaucoup plus élevé dans les environnements industriels ou les espaces clos
• L’humidité relative — la carbonatation est la plus rapide à 50–70 % HR ; à très faible HR (< 25 %), l’eau disponible est insuffisante pour la réaction, et à très haute HR (> 95 %), la structure poreuse est saturée, limitant la diffusion du CO₂
• La perméabilité du béton — une perméabilité plus élevée permet une pénétration plus rapide du CO₂
• La température — des températures plus élevées accélèrent la cinétique de la réaction

La profondeur de carbonatation peut être prédite à l’aide du modèle simplifié :

d = K√t

Où K (le coefficient de carbonatation) varie d’environ 2–15 mm/√an pour les bétons typiques, selon la qualité et l’exposition.

4. Facteurs influençant le retrait

L’ampleur et la vitesse du retrait dans le béton dépendent de nombreux facteurs interdépendants. Comprendre ces facteurs est essentiel pour prédire le comportement au retrait et concevoir des stratégies d’atténuation efficaces.

4.1 Teneur en eau

La teneur en eau est le facteur le plus influent affectant le retrait de dessiccation. Tous les autres facteurs étant égaux, une augmentation de la teneur en eau de gâchage produit une augmentation proportionnelle du retrait. Cette relation existe parce que :

1. Une teneur en eau plus élevée produit une pâte de ciment plus poreuse avec un plus grand volume de pores capillaires, qui peuvent perdre plus d’eau pendant le séchage.
2. Une teneur en eau plus élevée augmente le rapport eau-ciment, ce qui réduit la résistance et la rigidité de la pâte, la rendant moins résistante aux forces générées par le séchage.

La relation entre la teneur en eau et le retrait de dessiccation est approximativement linéaire. L’ACI 209R fournit un facteur de correction pour la teneur en eau :

• γ_w = 0,75 + 0,00061 × w (pour w en kg/m³)

Où γ_w multiplie la déformation de retrait ultime. Par exemple, un béton avec 170 kg/m³ d’eau a γ_w = 0,85, tandis qu’un avec 230 kg/m³ a γ_w = 0,89.

L’implication pratique est claire : réduire l’eau de gâchage est la stratégie de formulation la plus efficace pour réduire le retrait. La pratique moderne du béton vise à minimiser la teneur en eau grâce à :

• L’utilisation d’adjuvants réducteurs d’eau (plastifiants et superplastifiants)
• L’optimisation de la granulométrie pour réduire le besoin en pâte
• L’utilisation de la taille et du volume maximaux pratiques de gros granulat

4.2 Propriétés des granulats

Les granulats constituent 60–80 % du volume du béton et jouent un rôle critique dans le contrôle du retrait. Étant donné que la plupart des granulats de poids normal sont dimensionnellement stables (ils ne se rétractent pas significativement au séchage), ils agissent comme des inclusions rigides qui empêchent le retrait de la pâte de ciment.

Le paramètre clé est la concentration volumique du granulat (V_gran). La relation entre la teneur en granulat et le retrait du béton suit approximativement :

ε_c = ε_p × (1 − V_gran)ⁿ

Où :

• ε_c = retrait du béton
• ε_p = retrait de la pâte
• V_gran = fraction volumique du granulat
• n = exposant (typiquement 1,2–1,7, selon la rigidité du granulat)

Cela signifie que l’augmentation du volume de granulat de 65 % à 75 % peut réduire le retrait du béton d’environ 30–40 %. La plage pratique pour la teneur en gros granulat dans la plupart des bétons structurels est de 55–75 % en volume.

La rigidité du granulat compte également. Les granulats avec un module d’élasticité plus élevé offrent un plus grand empêchement. Les granulats de quartzite et de granit sont plus efficaces pour empêcher le retrait que le calcaire, le grès ou (surtout) les granulats légers.

Effets du type de granulat sur le retrait relatif :

La taille maximale du granulat joue également un rôle : une taille maximale de granulat plus grande permet une fraction volumique de granulat plus élevée pour une ouvrabilité donnée, ce qui réduit le retrait.

4.3 Rapport eau-ciment

Le rapport eau-ciment (E/C) influence le retrait par son effet sur la qualité de la pâte et la porosité. Pour une teneur en eau donnée, un rapport E/C plus faible signifie une teneur en ciment plus élevée, ce qui peut sembler contre-intuitif pour réduire le retrait. Cependant, l’effet du rapport E/C sur le retrait est complexe :

• Pour le retrait de dessiccation : À volume de granulat constant, un rapport E/C plus faible produit une pâte plus dense avec une résistance et une rigidité plus élevées, ce qui réduit l’ampleur du retrait. Un E/C plus faible signifie également une perméabilité plus faible, ce qui ralentit la vitesse de séchage.

• Pour le retrait endogène : En dessous de E/C ≈ 0,45, le retrait endogène augmente rapidement à mesure que le E/C diminue en raison de l’auto-dessiccation. Au-dessus de E/C ≈ 0,45, le retrait endogène est minimal.

L’effet net est que les rapports E/C optimaux pour un retrait total minimal se situent généralement entre 0,40 et 0,50, équilibrant la réduction du retrait de dessiccation et l’augmentation du retrait endogène.

4.4 Type et composition du ciment

Différents types de ciment présentent différents comportements de retrait en raison des différences de composition chimique, de finesse et de cinétique d’hydratation.

La teneur en C3A (aluminate tricalcique) est particulièrement influente. Un ciment à plus forte teneur en C3A produit plus d’ettringite pendant l’hydratation, qui a une demande en eau plus élevée et peut augmenter le retrait de dessiccation. D’autre part, le C3A contribue également au développement de la résistance initiale, ce qui peut aider à résister à la fissuration.

La finesse du ciment affecte indirectement le retrait : un ciment plus fin s’hydrate plus rapidement, produisant un retrait endogène de jeune âge plus élevé et nécessitant une cure de jeune âge plus soignée.

4.5 Matériaux cimentaires supplémentaires (MCS)

L’utilisation de MCS — cendres volantes, laitier de haut-fourneau, fumée de silice, métakaolin et pouzzolanes naturelles — peut influencer significativement le comportement au retrait.

Les cendres volantes réduisent généralement le retrait de dessiccation car leur vitesse d’hydratation plus lente et leur forme de particules sphériques réduisent la demande en eau pour une ouvrabilité donnée. Le laitier de haut-fourneau à des taux de substitution modérés (25–50 %) peut réduire le retrait de dessiccation grâce à sa plus faible porosité et sa structure poreuse affinée. Cependant, à des taux de substitution élevés (> 60 %), le laitier de haut-fourneau peut augmenter le retrait endogène.

La fumée de silice présente un défi particulier : ses particules extrêmement fines (100–150 fois plus fines que le ciment) améliorent le compactage et réduisent la remontée d’eau, mais elles augmentent la demande en eau et le retrait endogène de manière significative. Les bétons à la fumée de silice nécessitent une cure soignée et bénéficient souvent d’adjuvants réducteurs de retrait ou d’une cure interne.

4.6 Conditions environnementales

Les conditions environnementales pendant et après la cure influencent profondément le retrait :

Humidité relative (HR) : La force motrice du séchage est la différence entre l’HR interne du béton (approximativement 100 % dans le béton frais, diminuant avec l’âge) et l’HR ambiante. Une HR ambiante plus faible augmente à la fois la vitesse et l’ampleur ultime du retrait de dessiccation. L’ACI 209R fournit un facteur de correction :

• γ_HR = 1,40 − 0,010 × HR (pour 40 % ≤ HR ≤ 80 %)
• γ_HR = 3,00 − 0,030 × HR (pour 80 % < HR ≤ 100 %)

Par exemple, le béton séchant à 50 % HR se rétracte environ 1,6× plus que le béton à 90 % HR (γ_HR = 0,90 contre 0,50).

Température : Des températures plus élevées accélèrent la vitesse du retrait en augmentant le taux d’évaporation et en accélérant l’hydratation du ciment. Cependant, l’effet sur l’ampleur ultime du retrait est relativement faible. Le facteur de correction de température selon l’ACI 209R est :

• γ_T = 0,89 + 0,0016 × T (pour T en °C, 10–30 °C)

Vent : Le vent augmente le taux d’évaporation à la surface du béton, accélérant le retrait de dessiccation dans la couche superficielle. Ceci est particulièrement critique pour le retrait plastique, où des vitesses de vent supérieures à 15 km/h augmentent significativement le risque de fissuration.

Séchage d’une face contre faces multiples : Une dalle séchant uniquement par la surface supérieure se rétracte différemment d’une poutre ou d’un poteau qui sèche de tous les côtés. Le séchage différentiel à travers l’épaisseur crée des contraintes d’autodquilibrage — la surface est en traction et l’intérieur en compression — ce qui peut provoquer des fissures de surface même sans empêchement externe.

4.7 Taille de l’élément

La taille et la forme d’un élément en béton affectent à la fois la vitesse et la distribution du retrait. Ceci est quantifié par le rapport volume/surface (V/S) ou l’épaisseur efficace.

La relation est capturée par le facteur de correction de taille de l’ACI 209R :

• γ_vs = 1,2 × e^{−0,00472 × (V/S)} (pour V/S en mm)

Par exemple :

• Une dalle de 150 mm d’épaisseur (V/S ≈ 75 mm) : γ_vs = 0,85
• Une dalle de 300 mm d’épaisseur (V/S ≈ 150 mm) : γ_vs = 0,65
• Une dalle de 600 mm d’épaisseur (V/S ≈ 300 mm) : γ_vs = 0,40

Les éléments plus minces se rétractent plus (et plus rapidement) car une plus grande proportion de la section transversale se trouve à distance de séchage de la surface. Les éléments plus épais ont un noyau qui reste à HR élevée pendant des périodes prolongées, ralentissant la vitesse de retrait globale.

Le retrait différentiel à travers l’épaisseur est également plus significatif dans les éléments plus épais. La couche superficielle sèche et se rétracte tandis que l’intérieur reste humide, créant des contraintes de traction à la surface qui peuvent dépasser la résistance à la traction, provoquant des fissures de surface.

4.8 Armature et empêchement

L’armature fournit un empêchement passif au retrait. L’armature en acier ne se rétracte pas, donc elle empêche le retrait du béton environnant, introduisant des contraintes de traction dans le béton. C’est pourquoi les éléments en béton armé présentent typiquement plus de lignes de fissure mais des largeurs de fissure plus étroites que les éléments non armés — l’empêchement crée plus de fissures à un espacement plus rapproché, chacune avec une ouverture plus petite.

Le concept de taux d’armature critique (ρ_crit) est important :

ρ_crit = f_ct / (f_y − n·f_ct)

Où :

• ρ_crit = taux d’armature critique (aire d’acier / aire de béton)
• f_ct = résistance à la traction du béton
• f_y = limite d’élasticité de l’acier
• n = rapport modulaire (E_s/E_c)

Lorsque le taux d’armature dépasse ρ_crit, l’armature peut contrôler la fissuration en garantissant que la plastification ne se produit pas avant la fissuration du béton, permettant à de multiples fissures de se former à l’espacement caractéristique plutôt qu’une seule fissure large.

Pour le béton structurel typique (f_ct = 3 MPa, f_y = 500 MPa, n ≈ 8), ρ_crit est d’environ 0,6–0,8 %. En dessous de cette valeur, une seule fissure peut s’ouvrir largement ; au-dessus, de multiples fissures plus fines se forment.

L’empêchement externe provenant des fondations, des éléments structurels adjacents ou du frottement du sol de fondation génère également des contraintes de traction. Le degré d’empêchement (R) varie de 0 (libre de se rétracter) à 1 (totalement empêché). Une dalle sur sol typique a R ≈ 0,3–0,6 en raison du frottement du sol de fondation, tandis qu’un mur coulé sur une dalle de fondation préexistante peut avoir R > 0,8 à l’interface.

5. Aspect visuel et motifs

L’aspect visuel des fissures de retrait fournit des informations diagnostiques précieuses sur leur type, leur cause et leur gravité potentielle. Les inspecteurs expérimentés peuvent souvent déterminer le type de retrait et sa cause probable par un examen visuel attentif.

5.1 Motifs des fissures de retrait plastique

Les fissures de retrait plastique présentent plusieurs motifs caractéristiques :

Fissures diagonales parallèles : Le motif le plus courant consiste en des fissures orientées approximativement 45° à 90° par rapport à la direction du vent dominant. Ces fissures se forment typiquement à des intervalles irréguliers de 0,3–3,0 m (1–10 pieds) et peuvent s’étendre du bord de la dalle vers l’intérieur. Dans les grandes dalles, elles forment souvent un motif en arête de poisson.

Fissuration en cartes : Un réseau de fissures superficielles interconnectées formant des polygones irréguliers de 25–150 mm de diamètre. Ce motif est courant lorsque toute la surface sèche rapidement.

Craquelage : Fissures de surface très fines (généralement < 0,1 mm de large) formant un réseau serré. Le craquelage peut n’être visible que lorsque la surface est mouillée ou légèrement abrasée. Il est souvent considéré comme un problème esthétique mais peut indiquer une couche de surface riche en pâte sujette à une fissuration plus significative.

Fissures de tassement : Elles se forment autour des gros granulats ou des barres d’armature près de la surface, où le tassement différentiel du béton crée des contraintes de traction locales. Elles apparaissent comme des fissures fines suivant le contour de la particule de granulat ou de l’armature.

5.2 Motifs des fissures de retrait de dessiccation

Les fissures de retrait de dessiccation dans les dalles suivent généralement des motifs prévisibles déterminés par les conditions d’empêchement et la disposition des joints :

Fissures en milieu de panneau : La fissure de retrait de dessiccation la plus caractéristique dans les dalles se produit approximativement au point médian entre les joints (ou entre un joint et un bord). C’est là que la contrainte de traction due au retrait empêché est maximale. La fissure est généralement orientée approximativement perpendiculairement à la longueur de la dalle.

Fissures d’angle : Celles-ci se propagent à partir du coin de la dalle à environ 45° des bords. Elles résultent de la combinaison du retrait et du gauchissement (déformation due aux gradients d’humidité), le coin de la dalle étant le point le plus empêché.

Fissuration en cartes : Dans les dalles non empêchées ou légèrement empêchées — ou dans les traitements de surface tels que les dallages — le retrait de dessiccation peut produire un motif en cartes aléatoire. Ceci est distinct du craquelage fin du retrait plastique car les fissures sont typiquement plus profondes et plus larges.

Fissures longitudinales : Dans les dalles coulées dans des formes longues et étroites (comme les voies de chaussée), des fissures longitudinales peuvent se former en raison du retrait dans la direction transversale, souvent influencées par l’empêchement différentiel entre les bords et le centre de la dalle.

Largeurs de fissure et classification de sévérité : Le tableau suivant fournit une classification de sévérité courante pour les fissures de retrait de dessiccation :

5.3 Motifs des fissures de retrait endogène

Les fissures de retrait endogène sont typiquement fines et uniformément réparties sur la surface du béton. Elles peuvent ne pas être visibles à l’œil nu dans les premiers stades, n’apparaissant que lorsque le béton est mouillé ou lorsque des méthodes d’inspection plus détaillées (par exemple, pénétration de colorant, microscopie) sont utilisées.

Dans le béton à hautes performances avec un retrait endogène élevé, les fissures peuvent former un motif uniforme de fissures très fines, rapprochées (100–500 mm). Celles-ci peuvent être particulièrement problématiques car elles se produisent à des âges très précoces (1–3 jours) lorsque le béton n’a pas encore acquis une résistance significative et avant que les mesures de cure externes puissent être efficaces.

5.4 Motifs des fissures de retrait de carbonatation

Le retrait de carbonatation apparaît comme un craquelage superficiel fin — des fissures très peu profondes formant un motif polygonal sur la surface du béton. Les fissures sont typiquement < 0,1 mm de large et suivent la répartition de la pâte en surface, évitant les particules de granulat.

La fissuration par carbonatation est souvent accompagnée d’un changement de couleur visible — la couche superficielle carbonatée apparaît plus claire que le béton intérieur (plus proche de la couleur naturelle du calcaire). Ce changement de couleur fournit un indicateur de terrain utile : lorsqu’une surface fraîchement cassée montre une couche externe distincte de couleur plus claire, la carbonatation a eu lieu.

La profondeur de carbonatation peut être déterminée sur le terrain à l’aide d’une solution indicatrice à la phénolphtaléine. Lorsqu’elle est pulvérisée sur une surface de béton fraîchement cassée, l’indicateur devient rose (magenta) à pH > 9,0 (béton non carbonaté) et reste incolore à pH < 9,0 (béton carbonaté). La profondeur de la couche incolore indique la profondeur de carbonatation.

6. Différenciation d’avec la fissuration structurelle

Distinguer correctement les fissures de retrait des fissures structurelles est essentiel pour des décisions de réparation appropriées et une évaluation structurelle. Un diagnostic erroné peut conduire soit à des réparations structurelles inutiles, soit à une sous-estimation dangereuse des dommages structurels.

6.1 Tableau de comparaison complet

6.2 Vérifications diagnostiques sur le terrain

Pour la différenciation sur le terrain, les ingénieurs peuvent appliquer une approche diagnostique systématique :

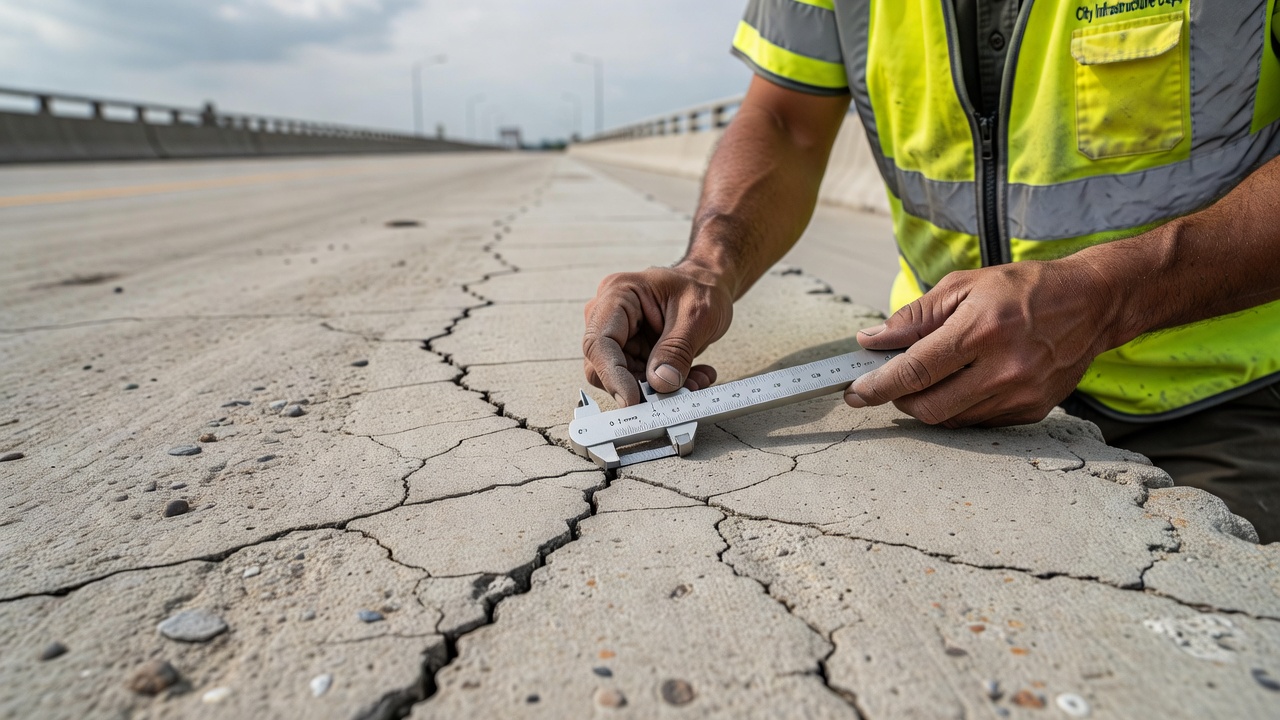

1. Mesure de largeur : À l’aide d’une carte comparatrice de fissures (une carte de poche avec des lignes imprimées de largeurs connues) ou d’un microscope à échelle (20–40× de grossissement avec réticule). Mesurer la largeur à plusieurs points le long de la fissure et enregistrer la plage et l’uniformité.

2. Évaluation de la profondeur : À l’aide d’une jauge d’épaisseur fine ou d’un fil métallique pour sonder la profondeur. Alternativement, l’impact-écho (non destructif) ou le carottage (destructif) peuvent déterminer la profondeur. Les fissures de retrait sont généralement moins de 25 mm de profondeur à leurs premiers stades, bien qu’elles puissent se propager plus profondément avec le temps.

3. Décalage vertical (ressaut) : Placer une règle à travers la fissure et mesurer le déplacement vertical avec une jauge d’épaisseur ou un coin conique. Tout décalage vertical mesurable (ressaut) suggère que la fissure est structurelle ou a été soumise à un mouvement différentiel.

4. Cartographie des fissures : Enregistrer le motif de fissuration sur un dessin à l’échelle. Les fissures de retrait dans les dalles devraient se situer entre les joints. Si les fissures s’étendent à travers les joints ou sont concentrées à des points de concentration de contraintes connue (par exemple, angles rentrants, points d’application de charge), une cause structurelle doit être suspectée.

5. Essai de charge : Pour les cas critiques, l’application d’une charge d’épreuve et la surveillance de l’ouverture de la fissure peuvent distinguer les fissures structurelles actives des fissures de retrait stables. Ceci est typiquement spécifié par un ingénieur en structure et suit des protocoles établis (par exemple, ACI 437).

6. Surveillance à long terme : L’installation de jauges de surveillance de fissures (par exemple, points Demec, témoins, ou fissuromètres numériques) et la surveillance sur 3–12 mois. Les fissures de retrait se stabilisent généralement (cessent de s’élargir) après la formation initiale, tandis que les fissures structurelles peuvent continuer à s’élargir.

6.3 Examen pétrographique

Lorsque le diagnostic de terrain n’est pas concluant, l’examen pétrographique (ASTM C856) d’échantillons de carottes extraits fournit une différenciation définitive. Un pétrographe formé examine des lames minces du béton sous un microscope à lumière polarisée et peut identifier :

• Le trajet de la fissure à travers la pâte par rapport au granulat — les fissures de retrait sont plus susceptibles de traverser la matrice de pâte (dans le béton durci) ou la pâte autour du granulat (dans le retrait plastique), tandis que les fissures induites par la charge fracturent fréquemment les granulats.
• La densité de microfissures — des densités élevées de microfissures près d’une fissure plus grande suggèrent un retrait, tandis que des fissures larges isolées suggèrent des causes structurelles.
• Les dépôts secondaires — des dépôts de carbonate de calcium sur les faces de la fissure indiquent des fissures de longue date et fournissent une preuve d’écoulement d’eau à travers la fissure.
• La qualité de la pâte — une pâte poreuse et mal hydratée près des fissures soutient un diagnostic de retrait ; une pâte dense avec fracture intacte du granulat soutient un diagnostic structurel.

7. Importance pour la durabilité

Bien que les fissures de retrait soient souvent non structurelles lors de leur formation initiale, leur importance pour la durabilité à long terme peut être substantielle. Les fissures fournissent des voies d’entrée pour les agents agressifs — eau, chlorures, sulfates, CO₂ — qui peuvent initier ou accélérer les mécanismes de détérioration.

7.1 Seuils de largeur de fissure selon l’ACI

L’American Concrete Institute (ACI) a établi des largeurs de fissure maximales admissibles pour diverses conditions d’exposition, principalement basées sur le risque de corrosion :

Ces seuils sont basés sur le concept selon lequel les fissures en dessous de ces largeurs sont auto-cicatrisantes dans une certaine mesure — elles peuvent être scellées par la précipitation de carbonate de calcium à partir de l’eau traversant la fissure. Les fissures au-dessus de ces largeurs restent ouvertes pendant toute la durée de vie de la structure.

7.2 Pénétration d’humidité

La pénétration d’humidité à travers les fissures de retrait est la première étape de la plupart des processus de détérioration. Même les fissures fines (< 0,1 mm) peuvent permettre une pénétration d’eau significative sous pression hydrostatique ou par capillarité. Le débit d’eau à travers une fissure augmente approximativement avec le cube de la largeur de la fissure (relation de type Hagen-Poiseuille), ce qui signifie qu’une fissure de 0,3 mm de large transmet environ 27× plus d’eau qu’une fissure de 0,1 mm de large sous le même gradient de pression.

7.3 Pénétration des chlorures

Dans les structures en béton armé exposées aux sels de déverglaçage ou à l’eau de mer, la corrosion induite par les chlorures de l’armature est le mécanisme de détérioration dominant. Les ions chlorure pénètrent dans le béton par diffusion (à travers la pâte intacte) et par advection (écoulement à travers les fissures).

La présence de fissures accélère significativement la pénétration des chlorures. Les recherches ont montré que le coefficient de diffusion apparent des chlorures peut être augmenté de 2 à 10× dans la zone fissurée par rapport au béton non fissuré. Le seuil critique pour l’initiation de la corrosion (typiquement 0,05–0,10 % de chlorure en poids de béton à la profondeur de l’armature) peut être atteint beaucoup plus tôt dans les sections fissurées.

La combinaison de la largeur et de l’espacement des fissures détermine l’étendue de la zone affectée par les chlorures. Une seule fissure large affecte une zone étroite d’acier directement sous la fissure, tandis que de nombreuses fissures fines affectent une plus grande surface mais avec une pénétration de chlorures moins concentrée.

7.4 Initiation de la corrosion

Une fois que les chlorures atteignent l’armature à des concentrations dépassant le seuil de corrosion, la couche de passivation protectrice sur l’acier est détruite et la corrosion active commence. Les produits de corrosion (oxydes et hydroxydes de fer) occupent 2 à 6× le volume de l’acier d’origine, générant des contraintes de gonflement qui provoquent une fissuration supplémentaire et un écaillage de l’enrobage de béton — une boucle de rétroaction positive.

Le temps d’initiation de la corrosion (t_i) pour le béton fissuré peut être estimé à l’aide de :

t_i = d² / (6 × D_app)

Où d est la profondeur d’enrobage et D_app est le coefficient de diffusion apparent des chlorures. Pour un béton non fissuré avec un enrobage de 50 mm et D_app = 5 × 10⁻¹² m²/s, t_i ≈ 10–15 ans. Pour un béton fissuré avec le même enrobage mais D_app augmenté à 2 × 10⁻¹¹ m²/s, t_i peut être réduit à 2–3 ans.

7.5 Dégâts par gel-dégel

Dans les climats froids, les fissures de retrait constituent des réservoirs d’eau qui peuvent initier et accélérer les dégâts par gel-dégel. Lorsque l’eau dans la fissure gèle, elle se dilate d’environ 9 % en volume, générant des contraintes de gonflement qui tendent à élargir la fissure. Des cycles de gel-dégel répétés peuvent progressivement élargir et approfondir les fissures de retrait, conduisant à la fissuration en D (dans le gros granulat) ou à l’écaillage (perte de matériau en surface).

Le concept de saturation critique est pertinent ici : le béton peut tolérer des cycles de gel-dégel sans dommage si le degré de saturation reste inférieur à environ 85–90 % du volume poreux total. Les fissures, en fournissant un accès direct à l’eau, peuvent localement augmenter le degré de saturation au-dessus de ce seuil.

Le béton entraîné (avec un système de vides d’air approprié : facteur d’espacement < 0,2 mm, surface spécifique > 25 mm⁻¹) offre une résistance aux dégâts par gel-dégel en fournissant des vides d’air vides qui accommodent l’expansion de la glace. Cependant, les fissures qui intersectent la surface peuvent encore fournir des voies d’accès à l’eau contournant le système protecteur de vides d’air près de la surface.

8. Méthodes de prévention

La prévention de la fissuration par retrait nécessite une approche multifacette abordant simultanément les matériaux, la conception et les pratiques de construction.

8.1 Méthodes de cure

Une cure appropriée est la pratique la plus importante pour prévenir la fissuration par retrait. La cure maintient la teneur en humidité et la température du béton, permettant à l’hydratation de se poursuivre et à la résistance de se développer avant que les contraintes de séchage ne deviennent significatives.

L’ACI 308 recommande des durées de cure minimales basées sur les propriétés du béton et l’exposition :

Fenêtre de cure critique : Les premières 24–48 heures après la mise en place sont les plus critiques pour prévenir le retrait plastique. L’évaporation de surface doit être contrôlée immédiatement après la finition, et non après l’apparition des fissures.

Ralentisseurs d’évaporation : Ce sont des liquides appliqués par pulvérisation (généralement des films monomoléculaires d’alcools gras) qui réduisent l’évaporation à la surface du béton. Ils sont appliqués immédiatement après la finition et offrent une protection pendant les premières heures critiques avant que la cure humide puisse commencer.

8.2 Armatures en fibres

Les armatures en fibres contrôlent la fissuration par retrait en fournissant un empêchement distribué tridimensionnel qui limite la largeur des fissures plus qu’il n’empêche leur formation. Les fibres agissent au niveau microstructural, pontant les microfissures et réduisant les concentrations de contraintes aux extrémités des fissures.

Mécanisme : Les fibres empêchent l’ouverture des fissures par pontage de fibres — lorsqu’une fissure commence à se former, les fibres traversant la fissure transmettent les contraintes de traction à travers celle-ci. L’efficacité dépend de la force d’adhérence fibre-matrice, du module d’élasticité de la fibre et de l’élancement de la fibre (longueur/diamètre).

Pour le retrait plastique, les microfibres (6–12 mm de longueur) sont les plus efficaces car elles sont présentes en grand nombre par unité de volume et peuvent interrompre le développement des microfissures avant qu’elles ne se propagent. Pour le retrait de dessiccation, les macrofibres (30–60 mm) offrent de meilleures performances en pontant des ouvertures de fissure plus grandes.

Considérations de conception structurelle : L’armature en fibres ne remplace pas l’armature structurelle (barres d’acier) dans le béton conçu pour résister à des charges de flexion ou de traction. Cependant, les fibres peuvent réduire la quantité d’armature conventionnelle nécessaire pour le contrôle de la température et du retrait dans les dalles, comme reconnu par l’ACI 360 et d’autres codes.

8.3 Espacement et conception des joints

Un espacement approprié des joints est la mesure de conception structurelle la plus importante pour contrôler la fissuration par retrait de dessiccation dans les dalles. Les joints fournissent des plans de faiblesse prédéterminés où les fissures de retrait sont attendues et contrôlées. Sans joints, les fissures se forment à des emplacements aléatoires déterminés par les variations d’épaisseur de la dalle, le support du sol de fondation et les propriétés des matériaux.

Recommandations de l’ACI 360 et de la PCA pour l’espacement des joints dans les dalles sur sol :

La règle générale : espacement des joints (en pieds) = 2 à 3 × épaisseur de la dalle (en pouces) . En unités métriques : espacement des joints (en mètres) = 24 à 36 × épaisseur de la dalle (en mètres) .

Types de joints :

1. Joints de contraction (également appelés joints de contrôle) : Rainures coupées ou formées jusqu’à une profondeur de 25–30 % de l’épaisseur de la dalle. Ceux-ci créent un plan affaibli où les fissures de retrait se forment, produisant des fissures propres et droites à des emplacements prédéterminés.

2. Joints d’isolement : Séparation sur toute l’épaisseur entre la dalle et les éléments structurels adjacents (poteaux, murs, semelles). Ceux-ci empêchent l’empêchement des éléments adjacents et permettent un mouvement indépendant.

3. Joints de construction : Joints planifiés entre des coulées de béton successives. Ceux-ci sont généralement sur toute l’épaisseur et peuvent inclure des goujons pour transférer la charge à travers le joint.

4. Joints de dilatation : Joints sur toute l’épaisseur avec un remplissage compressible, conçus pour accommoder la dilatation ainsi que la contraction. Moins couramment nécessaires pour le contrôle du retrait (le béton se contracte généralement, ne se dilate pas), mais requis aux changements de direction, aux longs linéaires et aux connexions aux structures fixes.

Moment de la découpe des joints : Le moment de la découpe à la scie des joints de contraction est critique. Les joints doivent être découpés suffisamment tôt pour contrôler la fissuration mais suffisamment tard pour éviter l’écaillage des bords (dommages causés par la lame de scie). Directives générales :

Les scies à entrée précoce (scies légères avec petites lames) permettent la découpe dans les 1 à 4 heures suivant la finition, offrant un meilleur contrôle des fissures dans des conditions de séchage rapide.

8.4 Adjuvants réducteurs de retrait (ARR)

Les adjuvants réducteurs de retrait sont des adjuvants chimiques qui réduisent le retrait de dessiccation en réduisant la tension superficielle de l’eau interstitielle. En abaissant la tension superficielle de l’eau (d’environ 72 mN/m à 35–50 mN/m), les ARR réduisent la tension capillaire générée pendant le séchage, réduisant directement la force motrice du retrait.

Efficacité : Les ARR réduisent typiquement le retrait de dessiccation de 25 à 50 %, avec des performances dépendant du dosage. Le dosage typique est de 1 à 5 % en poids du ciment, selon le produit et la réduction souhaitée.

Avantages :

• Largeur et fréquence réduites des fissures
• Gauchissement réduit des dalles
• Efficacité améliorée des joints
• Demande en eau réduite (certains produits agissent également comme réducteurs d’eau)

Limites et considérations :

• Les ARR peuvent réduire la résistance à la compression de jeune âge de 10–15 % (la résistance à plus long âge se rétablit)
• Certains ARR affectent l’entraînement d’air et peuvent nécessiter un dosage accru d’adjuvant entraîneur d’air
• Les ARR peuvent prolonger le temps de prise de 1 à 3 heures, affectant les calendriers de finition
• Surcoût : typiquement 3–8 $ par mètre cube (2–6 $ par yard cube)
• Efficacité réduite dans les bétons à très faible E/C où le retrait endogène domine

Combinaison avec la cure interne : La combinaison des ARR avec la cure interne (granulat léger pré-humidifié) a montré des avantages additifs, réduisant simultanément le retrait de dessiccation et le retrait endogène.

8.5 Optimisation de la formulation du mélange

L’optimisation de la formulation du mélange de béton pour la résistance au retrait implique plusieurs stratégies interdépendantes :

Maximiser le volume de gros granulat : L’augmentation du gros granulat de 55 % à 70 % du volume total peut réduire le retrait de 40 à 50 %. Cela nécessite une optimisation minutieuse de la granulométrie et peut nécessiter un ajustement du volume de pâte de ciment.

Réduire la teneur en eau : Chaque réduction de 10 kg/m³ de l’eau de gâchage réduit le retrait de dessiccation d’environ 3 à 5 %. L’utilisation de réducteurs d’eau à haut pouvoir (superplastifiants) est essentielle pour atteindre une faible teneur en eau tout en maintenant l’ouvrabilité.

Utiliser un rapport E/C modérément faible : Un rapport E/C de 0,40–0,45 offre un bon équilibre entre la minimisation du retrait de dessiccation et le contrôle du retrait endogène. Pour les expositions nécessitant des rapports E/C plus faibles (< 0,40), la cure interne ou les ARR doivent être spécifiés.

Choisir des granulats à faible retrait : Lorsqu’ils sont disponibles, utiliser des granulats de quartzite, de granit ou de calcaire qui offrent un empêchement élevé. Éviter les grès et les granulats légers dans les applications sensibles au retrait.

Utiliser des MCS appropriés : Les cendres volantes de Classe F à 20–30 % de substitution ou le laitier de haut-fourneau à 30–50 % de substitution peuvent réduire le retrait de dessiccation. Éviter ou compenser le retrait endogène élevé de la fumée de silice.

Limiter le volume de pâte de ciment : Le volume de pâte doit être le minimum requis pour l’ouvrabilité et la résistance, typiquement 25–30 % du volume total du béton pour la plupart des applications.

8.6 Armature structurelle pour le contrôle du retrait

Bien qu’elle ne remplace pas les joints, une armature structurelle correctement conçue peut contrôler les largeurs de fissure :

Armature minimale pour la température et le retrait dans les dalles selon l’ACI 318 :

ρ_min = 0,0018 × (420/f_y)

Pour l’acier Grade 60 (420 MPa) : ρ_min = 0,0018. Cela se traduit par :

• Barres #4 à 300 mm (12 po) d’espacement pour une dalle de 200 mm (8 po) (dans les deux directions)
• Treillis soudé (WWF) : 152×152 mm (6×6 po) W1.4/W1.4 (ou équivalent)

Positionnement dans la dalle : L’armature de retrait et de température doit être placée à mi-épaisseur pour les dalles sur sol (pour contrôler la fissuration depuis le dessus et le dessous). Pour les dalles exposées au séchage d’une seule face, l’armature peut être décalée vers la face de séchage.

9. Retrait dans les chaussées aéroportuaires en béton

Les chaussées aéroportuaires en béton représentent une application particulièrement exigeante pour le contrôle de la fissuration par retrait. La combinaison de grandes surfaces continues (pistes jusqu’à 4 000+ mètres de long), de forte densité de joints requise, de charges d’avions élevées et de tolérances opérationnelles strictes (les débris d’objets étrangers — FOD — provenant du béton écaillé près des fissures constituent un danger sérieux pour la sécurité) nécessite une attention exceptionnelle à la gestion du retrait.

9.1 Normes et directives

La conception des chaussées aéroportuaires dans le monde est régie par :

• L’OACI (Organisation de l’Aviation Civile Internationale) : Manuel de conception des aérodromes (Partie 3 — Chaussées) — fournit des directives générales sur la conception des chaussées en béton, y compris l’espacement des joints et les pratiques de construction.

• La FAA (Federal Aviation Administration) : Circulaire consultative 150/5320-6G — Conception et évaluation des chaussées aéroportuaires — la principale norme américaine pour la conception des chaussées aéronautiques. Fournit des exigences spécifiques d’espacement des joints, des critères de formulation du mélange et des normes de construction.

• L’ACI 325 — Guide pour la conception des joints dans les chaussées en béton (particulièrement pertinent pour les chaussées aéronautiques).

• Les normes ASTM pour les matériaux, les essais et le contrôle de qualité de construction.

Les normes de la FAA spécifient que les joints de contraction dans les chaussées aéroportuaires en béton doivent être espacés à des intervalles de 4,6 m (15 pi) maximum pour les dalles de 250–400 mm (10–16 po) d’épaisseur. Ceci est plus conservateur que l’espacement typique des joints des chaussées autoroutières ou des dalles industrielles.

9.2 Espacement des joints pour les chaussées aéronautiques

La Circulaire consultative 150/5320-6G de la FAA fournit les directives d’espacement des joints suivantes :

L’élancement des panneaux de dalle individuels (longueur/largeur) ne doit pas dépasser 1,25:1. Par exemple, un panneau de 4,6 m (15 pi) par 3,8 m (12,5 pi) a un élancement de 1,2:1.

La conception des joints pour les chaussées aéronautiques comprend :

• Goujons aux joints transversaux pour le transfert de charge (généralement 32–38 mm de diamètre, 400–500 mm de long, espacés à 300 mm d’entraxe)
• Barres de liaison aux joints longitudinaux (généralement 13–16 mm de diamètre, 600–800 mm de long, espacées à 600–750 mm d’entraxe)
• Largeur du joint : Généralement 6–10 mm (1/4–3/8 po) pour les joints de contraction sciés
• Produit de jointoiement : Joints préformés de compression ou produits liquides appliqués sur site requis sur les aérodromes où le carburéacteur, les fluides de déverglaçage et l’exposition chimique peuvent dégrader les joints non scellés

9.3 Pratiques de construction pour les chaussées aéronautiques

La construction des chaussées aéroportuaires nécessite des pratiques spécialisées pour minimiser la fissuration par retrait :

Formulation du mélange de béton : Les mélanges spécifiés par la FAA pour les chaussées aéronautiques nécessitent typiquement :

• Rapport E/C ≤ 0,45
• Teneur minimale en ciment : 335 kg/m³ (564 lb/yd³)
• Teneur en air : 4,5–7,5 % pour l’exposition au gel-dégel
• Résistance à la compression : Minimum à 28 jours de 28–34 MPa (4 000–5 000 psi) selon la conception
• Résistance à la flexion (module de rupture) : 4,1–4,8 MPa (600–700 psi) à 28 jours, selon la conception — c’est le critère de conception principal pour les chaussées aéroportuaires

Moment de la découpe à la scie : Pour les chaussées aéroportuaires, la découpe à la scie des joints de contraction est particulièrement critique car :

• Les chaussées sont épaisses (250–400 mm), nécessitant des coupes plus profondes (50–80 mm ou 1/4 de l’épaisseur de la dalle)
• Les calendriers de construction rapides peuvent entrer en conflit avec les moments de coupe optimaux
• Les scies à entrée précoce sont couramment utilisées, coupant dans les 2 à 6 heures suivant la mise en place
• Les opérations de seconde coupe élargissent et approfondissent le joint aux dimensions finales

Séquence de construction : Les pistes aéroportuaires sont généralement mises en place en voies longitudinales (3,8–7,6 m ou 12,5–25 pi de large, correspondant aux largeurs de voie) avec des voies successives coulées adjacentes aux voies durcies. Les joints de construction longitudinaux entre les voies comprennent des barres de liaison.

Cure : La cure des chaussées aéronautiques est strictement spécifiée :

• Minimum 7 jours de cure humide (application continue d’eau ou couvertures humides)
• Les produits de cure sont autorisés mais ne doivent pas interférer avec l’adhérence des produits de jointoiement
• Les produits de cure pigmentés en blanc sont souvent utilisés pour réfléchir le rayonnement solaire et réduire les gradients thermiques

9.4 Transfert de charge aux joints

Un transfert de charge approprié aux joints est essentiel pour les performances des chaussées aéronautiques. Sans un transfert de charge adéquat, le mouvement vertical différentiel aux joints provoque :

• Pompage — érosion du matériau de la couche de fondation par l’eau expulsée sous la dalle sous charge
• Ressaut — décalage vertical au joint dû au mouvement différentiel accumulé
• Cassures d’angle — fissures diagonales aux coins des dalles dues à des contraintes de flexion élevées

Les mécanismes de transfert de charge comprennent :

• Goujons (les plus courants) — barres lisses revêtues d’époxy qui permettent le mouvement horizontal tout en transférant le cisaillement vertical
• Engrènement des granulats — repose sur les faces de fissure rugueuses d’un joint correctement formé pour transférer la charge par cisaillement. Efficace uniquement pour les ouvertures de joint étroites (< 0,5 mm)
• Joints à clé — joints de forme emboîtable principalement utilisés dans certaines conceptions plus anciennes

Pour les chaussées aéronautiques, les joints goujonnés sont la norme pour tous les joints de contraction transversaux sur les pistes et les voies de circulation principales, car les charges de roues lourdes et le trafic intense exigent un transfert de charge fiable.

9.5 Considérations spéciales pour les chaussées aéroportuaires

Résistance chimique : Les chaussées aéroportuaires sont exposées au carburéacteur, aux fluides de déverglaçage (éthylène glycol, propylène glycol) et aux fluides hydrauliques. Ces produits chimiques peuvent attaquer le béton ou les produits de jointoiement, pouvant initier une détérioration aux joints et aux fissures.

Effets thermiques : Les chaussées aéroportuaires subissent des gradients thermiques significatifs en raison de l’exposition solaire sur de grandes surfaces non ombragées. Les différences de température quotidiennes entre le dessus et le dessous de la dalle peuvent atteindre 15–25 °C (27–45 °F) , provoquant un gauchissement qui peut soit ouvrir, soit fermer les fissures et les joints.

Sécurité FOD : Le béton écaillé aux joints ou aux fissures est une préoccupation de sécurité particulière pour les opérations aériennes. Tout fragment de béton meuble sur la surface de la piste risque d’être ingéré dans les moteurs d’avion ou d’endommager les hélices et les cellules. Cela signifie que l’entretien des fissures dans les chaussées aéronautiques n’est pas seulement une question de durabilité mais un problème de sécurité critique.

10. Détection par IA des fissures de retrait

L’intelligence artificielle (IA) , en particulier l’apprentissage profond et la vision par ordinateur, est devenue un outil puissant pour la détection et la classification automatisées des fissures dans les structures en béton. Ces technologies sont de plus en plus déployées pour l’inspection des infrastructures, y compris la détection de la fissuration par retrait.

10.1 Détection basée sur les CNN

Les réseaux de neurones convolutifs (CNN) sont le fondement de la plupart des systèmes modernes de détection de fissures par IA. Les CNN apprennent à identifier les caractéristiques visuelles — contours, textures, motifs — à partir de données d’entraînement et peuvent classer des patchs d’image comme « fissure » ou « pas de fissure » avec une grande précision.

Approches architecturales :

1. Classification par patchs : L’image d’entrée est divisée en petits patchs (par exemple, 64×64 ou 128×128 pixels), et chaque patch est classifié. Cette approche est bien adaptée au déploiement mobile avec des ressources de calcul limitées.

2. Segmentation sémantique (niveau pixel) : Le réseau classifie chaque pixel de l’image d’entrée, produisant une carte des fissures de mêmes dimensions que l’entrée. Les architectures telles que U-Net, SegNet et DeepLab sont couramment utilisées. Cette approche fournit une géométrie précise des fissures (largeur, longueur, orientation) mais nécessite plus de ressources de calcul.

3. Basée sur les régions (détection d’objets) : Des approches comme Faster R-CNN ou YOLO identifient des boîtes englobantes autour des régions de fissures. C’est plus rapide que la segmentation sémantique mais fournit moins de détails géométriques.

Métriques de performance typiques pour la détection de fissures basée sur les CNN :

10.2 Systèmes temps réel basés sur YOLO

YOLO (You Only Look Once) est une famille d’algorithmes de détection d’objets qui fournit une détection des fissures en temps réel avec un seul passage avant à travers le réseau. YOLO a été de plus en plus adopté pour l’inspection des infrastructures en raison de sa vitesse et de sa précision raisonnable.

Applications YOLOv5, YOLOv8 pour la détection de fissures :

• Vitesse : Détection en temps réel à 30–120 images/s sur des systèmes équipés de GPU
• Précision : 85–95 % mAP (précision moyenne) pour la détection de fissures
• Déploiement : Adapté aux caméras montées sur UAV ou aux systèmes d’inspection montés sur véhicule
• Capacité multi-classes : Peut détecter et classer simultanément différents types de fissures (par exemple, retrait contre structurel contre fatigue)

Exigences d’entraînement :

• Ensemble de données minimum : 500–2 000 images annotées par type de fissure
• Type d’annotation : Boîtes englobantes ou masques polygonaux autour des fissures
• Augmentation des données : Rotation, mise à l’échelle, ajustement de la luminosité/contraste et génération synthétique de fissures améliorent la robustesse
• Apprentissage par transfert : Le pré-entraînement sur de grands ensembles de données (COCO, ImageNet) réduit le besoin de données d’entraînement de 50 à 80 %

10.3 Segmentation sémantique pour les fissures de retrait

La segmentation sémantique est particulièrement précieuse pour l’analyse des fissures de retrait car elle fournit des paramètres quantitatifs des fissures :

• Largeur de la fissure à chaque point le long de la fissure
• Longueur de la fissure et tortuosité (écart par rapport à une ligne droite)
• Densité de fissuration (longueur totale de fissure par unité de surface)
• Classification du motif de fissuration (fissuration en cartes, fissures parallèles, fissures isolées)

L’architecture U-Net pour la segmentation des fissures est devenue une approche standard :

• Chemin d’encodeur : Série de couches convolutionnelles et de sous-échantillonnage qui extraient des caractéristiques à plusieurs échelles
• Chemin de décodeur : Série de couches de suréchantillonnage et convolutionnelles qui reconstruisent la carte des fissures à la résolution d’origine
• Connexions de saut : Connexions directes entre l’encodeur et le décodeur aux échelles correspondantes, préservant les informations spatiales fines

Architectures avancées pour une meilleure détection des fissures :

Pour la détection spécifique des fissures de retrait, les modèles de segmentation sémantique peuvent être entraînés à distinguer les fissures de retrait des autres types de fissures en apprenant les caractéristiques des motifs :

• Motifs de fissuration en cartes (réseaux polygonaux interconnectés) caractéristiques du retrait de dessiccation
• Fissures diagonales parallèles caractéristiques du retrait plastique
• Géométrie des fissures uniquement superficielles par rapport à pleine épaisseur

10.4 Inspection par UAV

Les véhicules aériens sans pilote (UAV, drones) équipés de caméras haute résolution et de traitement IA embarqué sont de plus en plus utilisés pour l’inspection des fissures dans le béton, en particulier pour les infrastructures à grande échelle telles que les ponts, les barrages et les chaussées aéroportuaires.

Flux de travail d’inspection par UAV :

1. Planification de vol : Trajectoire de vol automatisée couvrant toute la structure/zone de chaussée à une altitude et un angle de caméra constants
2. Acquisition d’images : Images haute résolution (20–50+ MP) avec un chevauchement ≥ 80 % pour la photogrammétrie
3. Traitement IA embarqué (optionnel) : Détection de fissures en temps réel pour l’identification immédiate des fissures critiques
4. Traitement cloud : Analyse IA post-vol avec des images en pleine résolution pour une cartographie complète des fissures
5. Intégration SIG : Emplacements des fissures cartographiés sur des modèles 3D ou des orthomosaïques avec coordonnées GPS

Considérations sur la résolution :

• Pour détecter les fissures ≥ 0,1 mm de largeur : distance d’échantillonnage au sol (GSD) ≤ 0,05 mm/pixel — nécessite une imagerie à courte distance (∼1–2 m de la surface)
• Pour détecter les fissures ≥ 0,3 mm de largeur : GSD ≤ 0,15 mm/pixel — réalisable à ∼3–5 m de la surface
• Pour la cartographie des fissures sur de grandes zones (pistes) : un compromis entre la vitesse de couverture et la résolution est nécessaire

Défis spécifiques aux UAV :

• Variations d’éclairage : Les ombres des structures environnantes peuvent masquer ou imiter les fissures
• Variations de texture : La texture de surface, les taches et les débris peuvent être confondus avec des fissures
• Flou de mouvement : Nécessite une vitesse d’obturation élevée et des supports de caméra stabilisés
• Autonomie de la batterie : Limite le temps d’inspection continu à 20–40 minutes par vol

10.5 Développements récents dans la détection de fissures par IA

Les réseaux antagonistes génératifs (GAN) sont utilisés pour générer des images synthétiques de fissures pour l’augmentation des données d’entraînement, répondant à la pénurie chronique d’ensembles de données de fissures annotées. Les architectures StyleGAN et CycleGAN peuvent produire des images de fissures réalistes avec des caractéristiques contrôlées (largeur, motif, éclairage).

Les architectures basées sur les Transformers (par exemple, Vision Transformers, Swin Transformers) atteignent des résultats de pointe sur les benchmarks de segmentation de fissures, en particulier pour capturer les dépendances spatiales à longue portée (importantes pour connecter des segments de fissures fragmentés).

Les approches d’apprentissage en quelques coups permettent la détection de fissures avec aussi peu que 10 à 50 images d’entraînement étiquetées par type de fissure, en tirant parti des concepts de méta-apprentissage. Ceci est particulièrement précieux pour les types de fissures spécialisés (comme les types spécifiques de fissuration par retrait) pour lesquels de grands ensembles de données étiquetées ne sont pas disponibles.

Déploiement Edge-AI : Les systèmes embarqués modernes (NVIDIA Jetson, Google Coral, Apple Neural Engine) permettent l’inférence IA sur l’appareil pour la détection des fissures en temps réel. Ceci est critique pour :

• Les véhicules d’inspection automatisée des chaussées scannant à la vitesse du trafic (80–110 km/h)
• Les robots rampants pour l’inspection des tabliers de ponts
• Les drones avec détection des fissures en temps réel pour une ré-imagerie immédiate

Détection multimodale : Combinaison de données visuelles (caméra) avec d’autres modalités de détection pour une meilleure détection des fissures :

11. Réparation et gestion

Toutes les fissures de retrait ne nécessitent pas de réparation. La décision de réparer dépend de la largeur, de la profondeur, de l’emplacement, des conditions d’exposition et des exigences de performance de la structure.

11.1 Critères de scellement des fissures

La matrice de décision suivante fournit des indications sur le moment où les fissures de retrait doivent être scellées :

Déclencheurs d’évaluation structurelle (indépendamment de la largeur de la fissure) :

• Fissures présentant un déplacement vertical (ressaut)
• Fissures qui progressent (s’élargissent ou s’allongent avec le temps)
• Fissures à des emplacements de concentration de contraintes structurelles connue
• Fissures associées à une corrosion visible (traces de rouille)
• Fissures de plus de 1/4 de pouce (6,4 mm) dans toute exposition

11.2 Injection d’époxy

L’injection d’époxy est la méthode de réparation principale pour les fissures structurelles (fissures nécessitant la restauration de la résistance à la traction) et pour les fissures où l’étanchéité à l’eau est requise.

Procédure :

1. Préparation de surface : Nettoyer les faces de la fissure (éliminer la laitance, la saleté, l’huile). Ouvrir la fissure en surface pour créer une gorge en V.

2. Installation des buses : Percer et installer des buses d’injection (embouts d’entrée) à intervalles réguliers le long de la fissure — typiquement 100–300 mm (4–12 po) d’espacement, selon la largeur de la fissure et la viscosité de l’époxy.

3. Scellement de surface : Sceller la fissure sur toute sa longueur avec une pâte époxy ou polyester à prise rapide pour éviter les fuites pendant l’injection.

4. Injection d’époxy : Injecter l’époxy à faible viscosité à basse pression (300–700 kPa ou 40–100 psi), en commençant par la buse la plus basse et en progressant vers le haut. L’époxy pénètre dans la fissure et lie les faces de la fissure. L’injection continue jusqu’à ce que l’époxy apparaisse aux buses adjacentes.

5. Polymérisation : Laisser l’époxy polymériser selon les spécifications du fabricant (généralement 24–72 heures à 20 °C, plus longtemps à des températures plus basses).

6. Finition : Retirer le scellement de surface et les buses ; meuler ou remplir la surface.

Critères de sélection de l’époxy :

• Viscosité : Pour les fissures < 0,5 mm : viscosité ultra-faible (< 500 cP) ; pour les fissures 0,5–3 mm : faible viscosité (500–2 000 cP)
• Module : Les réparations structurelles nécessitent un époxy à module élevé (E > 2 GPa)
• Résistance à la traction : Minimum 20 MPa (3 000 psi) pour les applications structurelles
• Temps de gel : Les conditions de terrain déterminent le temps de travail requis (généralement 30–60 minutes à 20 °C)

Limites :

• L’injection d’époxy est coûteuse (30–60 $ par pied linéaire pour les petites fissures)
• Nécessite une fissure complètement sèche (l’humidité empêche l’adhérence)
• Ne convient pas pour les fissures actives (fissures encore en mouvement — l’époxy se refissurera)
• Inefficace pour le craquelage superficiel fin (trop de fissures, trop superficielles)

11.3 Ouverture et scellement

L’ouverture et le scellement est la méthode de réparation standard pour les fissures non structurelles qui nécessitent un scellement pour la durabilité ou l’apparence. C’est plus simple et moins coûteux que l’injection d’époxy.

Procédure :

1. Ouvrir (chasser) la fissure : À l’aide d’une meuleuse d’angle avec une lame diamantée ou d’un outil d’ouverture spécialisé, couper une rainure le long de la fissure. Dimensions typiques de la rainure : 6–12 mm (1/4–1/2 po) de large sur 6–12 mm (1/4–1/2 po) de profondeur.

2. Nettoyer la rainure : Utiliser de l’air comprimé, une brosse métallique, ou une combinaison des deux pour éliminer la poussière, les débris et les matériaux meubles de la rainure.

3. Installer un cordon de fond (pour les rainures plus larges) : Un cordon en mousse compressible placé au fond de la rainure pour contrôler la profondeur et la forme du produit de scellement.

4. Appliquer le produit de scellement : Remplir la rainure avec un produit de scellement approprié :

   • Pour les fissures intérieures : Polyuréthane ou silicone (flexible)
   • Pour les fissures extérieures : Polyuréthane autolissant (résistant aux intempéries)
   • Pour les surfaces de roulement : Époxy ou polysulfure (résistant à l’abrasion)
   • Pour les chaussées aéroportuaires : Produit de jointoiement appliqué à chaud conforme à l’ASTM D5893

5. Façonner le produit de scellement : Former le produit pour garantir l’adhérence et un profil approprié.

Avantages :

• Simple, peu coûteux (5–15 $ par pied linéaire)
• Peut être appliqué par des équipes de construction générales
• Fonctionne sur des fissures humides (certains types de produits de scellement)
• Empêche efficacement la pénétration d’eau

Limites :

• Ne restaure pas la capacité structurelle
• Doit être réappliqué périodiquement (durée de vie typique de 5 à 10 ans)
• Ne convient pas aux fissures se déplaçant de plus de 1 mm par an
• Uniquement esthétique pour les fissures très fines

11.4 Quand le remplacement est nécessaire

Dans certains cas, la fissuration par retrait est si étendue ou sévère que le remplacement partiel ou complet de l’élément en béton est la solution la plus économique.

Indications pour le remplacement :

• Fissuration sur toute l’épaisseur à un espacement inférieur à 1,5 m (5 pi) sur de grandes surfaces — indique des problèmes fondamentaux d’espacement des joints, de formulation du mélange ou de construction qui ne peuvent pas être réparés économiquement.

• Fissuration avec écaillage (béton se détachant aux bords des fissures) — particulièrement problématique dans les chaussées où les FOD sont un problème de sécurité.

• Fissures dépassant 3 mm de largeur en grand nombre (plus d’une par 10 m² ou 100 pi²).

• Fissures avec corrosion — si des traces de rouille sont visibles à de multiples fissures, le remplacement de la zone affectée peut être plus économique que des réparations individuelles des fissures.

• Détresse structurelle — si les fissures ont progressé au point de causer des préoccupations structurelles (capacité réduite, flèche excessive, problèmes de stabilité).

• Réparations échouées — si des réparations de fissures antérieures ont échoué (réouverture, décollement ou fissuration adjacente), une intervention plus agressive est nécessaire.

Approches de remplacement :

Les réparations d’épaisseur partielle (50–100 mm de profondeur) peuvent être efficaces pour :

• L’écaillage ou l’éclatement de surface aux fissures
• Le délaminage (fissures de feuilletage) près de la surface
• Le craquelage et la fissuration en cartes superficielle qui affectent la qualité de roulement

Les réparations sur toute l’épaisseur sont indiquées lorsque :

• Les fissures s’étendent sur toute l’épaisseur de la dalle
• Le transfert de charge est compromis
• Un gauchissement/ressaut s’est produit aux fissures
• Une érosion du sol de fondation/couche de base (pompage) est présente

12. Résumé et conclusion

La fissuration par retrait est une caractéristique inhérente au béton qui, bien que quasi universelle, peut être gérée efficacement par une conception, une sélection des matériaux et des pratiques de construction appropriées. Les quatre types — plastique, de dessiccation, endogène et de carbonatation — ont chacun des mécanismes, des échelles de temps, des caractéristiques visuelles et des stratégies d’atténuation distincts.

La clé d’une gestion réussie de la fissuration par retrait réside dans la compréhension que la prévention est bien plus efficace que la réparation. L’espacement des joints, les pratiques de cure, l’optimisation de la formulation du mélange, les armatures en fibres et les adjuvants réducteurs de retrait jouent tous des rôles essentiels dans la minimisation de la fissuration par retrait. Pour les applications les plus exigeantes — telles que les chaussées aéroportuaires en béton — le respect des normes établies (FAA AC 150/5320-6G, Manuel de conception des aérodromes de l’OACI) et l’adoption de bonnes pratiques tant en conception qu’en construction sont essentiels.

Lorsque la fissuration se produit, un diagnostic approprié est critique. Distinguer les fissures de retrait des fissures structurelles par l’observation sur le terrain, la mesure et, si nécessaire, l’examen pétrographique garantit des décisions de réparation appropriées. Toutes les fissures de retrait ne nécessitent pas de réparation ; la décision dépend de la largeur de la fissure, des conditions d’exposition et des exigences de performance.

Les technologies émergentes — en particulier la détection des fissures basée sur l’IA utilisant les CNN, YOLO et la segmentation sémantique — transforment l’inspection des infrastructures en permettant une évaluation automatisée, quantitative et reproductible des fissures. Ces technologies, déployées sur des UAV et des véhicules d’inspection automatisés, promettent d’améliorer la vitesse, la précision et la cohérence de la détection des fissures sur de grands réseaux d’infrastructures.

L’avenir de la gestion de la fissuration par retrait réside dans les progrès continus de la science des matériaux (matériaux cimentaires à faible retrait, cure interne, ARR avancés), de la méthodologie de conception (critères de contrôle de la fissuration basés sur la performance) et de la technologie d’inspection (IA, drones, détection multimodale). Alors que le béton continue d’être le matériau de construction le plus utilisé au monde, l’importance de comprendre et de gérer la fissuration par retrait ne fera que croître.

Recommandations finales pour les praticiens :

1. Spécifier la teneur maximale en eau et le volume minimum de granulat dans les spécifications du projet, et pas seulement la résistance minimale.

2. Concevoir les dispositions des joints le plus tôt possible dans le projet, et s’assurer qu’elles sont réalisables.

3. Insister sur une cure adéquate — 7 jours minimum, avec application immédiate des mesures de cure après la finition.

4. Utiliser les seuils de largeur de fissure (directives de l’ACI) pour déterminer la nécessité de réparation, et non la présence arbitraire de fissures.

5. Documenter et surveiller les fissures de leur formation jusqu’à la fin de la durée de vie en service, en utilisant des méthodes de mesure cohérentes.

6. Investir dans la formation du personnel de terrain sur l’identification, la mesure et la classification des fissures.

7. Considérer les ARR et les armatures en fibres pour les applications sensibles aux fissures, en tenant compte de leurs coûts et avantages dans l’analyse du coût du cycle de vie.

8. Pour les chaussées aéroportuaires, respecter strictement les exigences d’espacement des joints de la FAA et envisager la cure interne ou l’utilisation d’ARR pour des performances à long terme.

9. Adopter l’inspection basée sur l’IA pour les grands réseaux d’infrastructures afin de permettre une évaluation systématique et quantitative des fissures à intervalles réguliers.

10. En cas de doute, investiguer — un petit investissement dans un examen pétrographique ou une évaluation structurelle peut éviter un diagnostic erroné coûteux.

Références et lectures complémentaires

• ACI 209R — Guide for Modeling and Calculating Shrinkage and Creep in Hardened Concrete
• ACI 224R — Control of Cracking in Concrete Structures
• ACI 305R — Guide to Hot Weather Concreting
• ACI 308 — Guide to Curing Concrete
• ACI 318 — Building Code Requirements for Structural Concrete
• ACI 325 — Guide for Design of Joints in Concrete Pavements
• ACI 360 — Guide to Design of Slabs-on-Ground
• ACI 437 — Strength Evaluation of Existing Concrete Structures
• ASTM C856 — Standard Practice for Petrographic Examination of Hardened Concrete
• FAA AC 150/5320-6G — Airport Pavement Design and Evaluation
• ICAO Aerodrome Design Manual Part 3 — Pavements
• PCA — Concrete Slab Surface Defects: Causes, Prevention, Repair
• PCA — Design and Control of Concrete Mixtures (17th Edition)
• Powers, T.C. (1965) — Mechanisms of Shrinkage and Reversible Creep of Hardened Cement Paste
• Feldman, R.F. and Sereda, P.J. (1968) — A Model for Hydrated Portland Cement Paste as Deduced from Sorption-Length Change and Mechanical Properties
• Wittmann, F.H. (1973) — Interaction of Hardened Cement Paste and Water
