Résistance au dérapage des surfaces de chaussées et de pistes

1. Définition et importance

La résistance au dérapage est définie comme la force développée lorsqu’un pneu empêché de tourner glisse le long d’une surface de chaussée, exprimée sous forme de coefficient de frottement sans dimension (μ) ou d’indice de dérapage (SN = μ × 100). Cette force de frottement est la propriété de surface de chaussée la plus critique régissant la capacité d’un aéronef — ou de tout véhicule — à freiner, accélérer et maintenir un contrôle directionnel. Sur les pistes d’aéroport, la résistance au dérapage se traduit directement par la distance d’arrêt, et chaque mètre supplémentaire de distance d’arrêt lors d’un décollage interrompu ou d’un dépassement à l’atterrissage peut faire la différence entre un résultat sûr et une sortie de piste catastrophique.

La physique de la résistance au dérapage opère au niveau de l’aire de contact pneu-chaussée, une zone approximativement de la taille d’une empreinte de main humaine pour chaque pneu d’aéronef. Dans cette petite zone de contact, des forces de 100 kN ou plus sont transmises lors d’un freinage intense. Le frottement disponible est déterminé non pas par une seule propriété mais par une interaction complexe de deux échelles distinctes de texture de chaussée — la microtexture et la macrotexture — opérant simultanément avec les propriétés viscoélastiques du composé de caoutchouc du pneu, la présence de fluides interfaciaux (eau, neige, neige fondante, dépôts de caoutchouc), la vitesse du véhicule, le taux de glissement du pneu et la charge normale.

Les sorties de piste — lorsqu’un aéronef quitte latéralement la surface revêtue ou dépasse l’extrémité de la piste — restent parmi les catégories d’accidents aériens les plus fréquentes et les plus graves. L’analyse de l’Association du transport aérien international (IATA) et de la Flight Safety Foundation identifie systématiquement l’insuffisance du frottement de la surface de la piste comme facteur contributif ou causal dans une proportion significative de ces événements. Le dépassement mortel du vol Southwest Airlines 1248 à l’aéroport de Chicago Midway en 2005, le dépassement du vol Air France 358 à Toronto Pearson en 2005, et de nombreux autres incidents ont poussé la communauté aéronautique internationale à renforcer les normes de mesure, de compte rendu et d’entretien du frottement via le Format de rapport mondial (GRF) de l’OACI et les cadres réglementaires associés.

Au-delà de l’impératif immédiat de sécurité, la résistance au dérapage est également une préoccupation économique pour les exploitants d’aéroports. La réhabilitation prématurée des chaussées, l’augmentation des fréquences d’entretien, les restrictions opérationnelles par temps humide et l’exposition à la responsabilité civile découlent toutes d’une gestion inadéquate du frottement. Un programme complet de gestion de la résistance au dérapage — comprenant des mesures régulières, l’analyse des tendances, l’entretien préventif et des traitements de surface correctifs en temps utile — est un élément essentiel de la gestion moderne des actifs aéroportuaires.

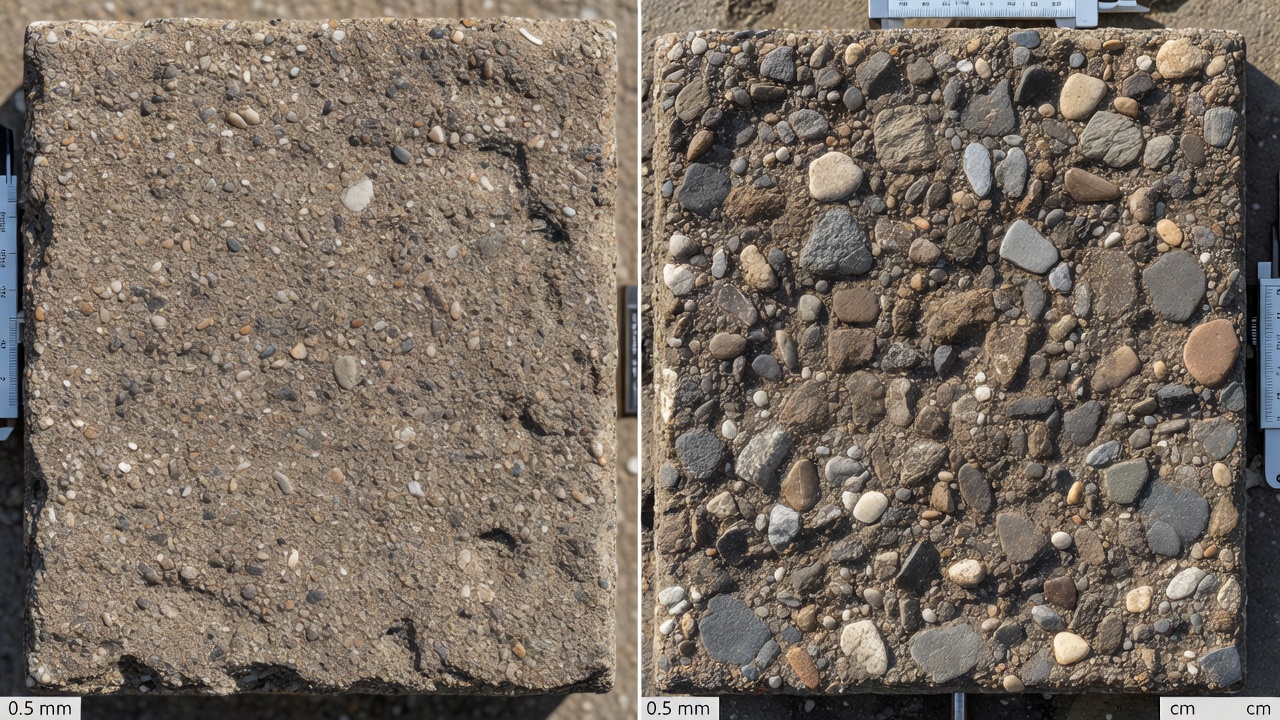

2. Microtexture vs Macrotexture — Les deux mécanismes de frottement

La résistance au dérapage ne provient pas d’une seule propriété de texture mais de deux échelles distinctes et complémentaires de rugosité de la surface de la chaussée : la microtexture et la macrotexture. Comprendre les contributions indépendantes et interactives de chacune est fondamental pour interpréter les mesures de frottement, diagnostiquer la perte de frottement et sélectionner les traitements de surface appropriés.

Microtexture (Longueurs d’onde : 0,001 mm à 0,5 mm)

La microtexture décrit la rugosité à fine échelle des particules de granulats individuels — les aspérités microscopiques à la surface de chaque pierre dans la matrice de la chaussée. Ces aspérités interagissent directement avec le caoutchouc du pneu au niveau moléculaire, pénétrant le mince film d’eau résiduel qui persiste même sur une surface mouillée. La microtexture fournit ce que l’on appelle le frottement adhésif — les liaisons moléculaires réelles et les pertes par hystérésis dans le caoutchouc lorsqu’il se déforme autour des protubérances individuelles des granulats.

La microtexture est le mécanisme de frottement dominant à basse vitesse (en dessous d’environ 40–65 km/h) car à ces vitesses, le caoutchouc du pneu a suffisamment de temps pour se déformer dans et autour des caractéristiques microscopiques de la surface. C’est également le mécanisme mesuré par les appareils à basse vitesse tels que le pendule britannique. La minéralogie des granulats est le principal déterminant de la microtexture : les granulats durs, anguleux et à cristaux fins comme le granit, le basalte et la bauxite calcinée conservent leur microtexture bien plus longtemps que les matériaux plus tendres et plus facilement polissables comme le calcaire ou la dolomie. L’essai de valeur au polissage accéléré (PSV), normalisé dans la norme BS EN 1097-8, quantifie directement la résistance d’un granulat à la perte de microtexture par polissage dû au trafic.

Macrotexture (Longueurs d’onde : 0,5 mm à 50 mm)

La macrotexture décrit le relief de surface à plus grande échelle créé par l’agencement, la taille et l’espacement des particules de granulats dépassant du liant. Contrairement à la microtexture, qui opère au contact caoutchouc-pierre, la macrotexture fonctionne principalement comme un système de drainage. Le réseau de vides interconnectés entre les particules de granulats fournit des canaux d’évacuation par lesquels l’eau piégée sous l’aire de contact du pneu peut être expulsée. Sans macrotexture adéquate, l’eau se pressurise à l’interface pneu-chaussée, finissant par soulever le pneu de la surface — le phénomène connu sous le nom d’aquaplanage.

La macrotexture contribue également au frottement par hystérésis — l’énergie perdue lorsque le caoutchouc du pneu se déforme cycliquement autour des protubérances plus grandes de la surface. Cette composante d’hystérésis devient de plus en plus importante à mesure que la vitesse augmente, précisément lorsque le frottement adhésif de la microtexture diminue. Le résultat net est que les chaussées à macrotexture élevée maintiennent leur résistance au dérapage à mesure que la vitesse augmente (un gradient frottement-vitesse plat), tandis que les chaussées à faible macrotexture connaissent une forte diminution du frottement avec l’augmentation de la vitesse — un profil qui peut rapidement se transformer en aquaplanage complet.

La mesure standard sur le terrain de la macrotexture est la profondeur de texture moyenne (MTD) déterminée par l’essai au sable (ASTM E965) ou la profondeur de profil moyenne (MPD) mesurée par profilomètres laser (ASTM E1845). L’Annexe 14 de l’OACI recommande une profondeur de texture moyenne minimale de 1,0 mm pour les nouvelles surfaces de pistes. La FAA exige également un minimum de 1,0 mm (0,04 pouce) de profondeur de texture pour les surfaces rainurées ou les couches de roulement poreuses. Les valeurs typiques de MTD pour les pistes en enrobé dense varient de 0,4 mm à 0,8 mm, tandis que les couches de roulement poreuses à granulométrie ouverte atteignent couramment 1,2 mm à 2,5 mm.

L’interaction dépendante de la vitesse

Le comportement combiné de la microtexture et de la macrotexture sur l’ensemble du spectre de vitesses explique pourquoi une piste peut réussir les tests de frottement à basse vitesse tout en étant encore dangereuse pour les aéronefs à l’atterrissage. Une chaussée polie avec une macrotexture adéquate peut afficher des valeurs BPN acceptables à la vitesse du pendule (~10 km/h équivalent) mais un frottement dangereux aux vitesses d’atterrissage des aéronefs (130–280 km/h). Inversement, une chaussée avec une microtexture agressive mais une macrotexture insuffisante peut offrir des performances acceptables à vitesse modérée mais échouer de manière catastrophique en présence d’eau stagnante. Une évaluation complète du frottement nécessite donc des mesures à la fois aux échelles de la macrotexture et de la microtexture, idéalement complétées par des données de gradient frottement-vitesse provenant d’appareils tels que le testeur de frottement dynamique.

3. Méthodes de mesure — Roue bloquée, CFME, DFT et BPT

La mesure de la résistance au dérapage couvre une gamme d’appareils et de configurations d’essai, chacun conçu pour isoler ou combiner différents aspects de l’interaction de frottement pneu-chaussée. Les quatre principales méthodologies sont détaillées ci-dessous.

Appareil à roue bloquée (ASTM E274 / AASHTO T 242)

L’appareil à roue bloquée est l’appareil de mesure de frottement de référence pour les applications routières et aéroportuaires en Amérique du Nord. Le système consiste en une roue d’essai montée sur remorque ou sur véhicule qui est mécaniquement bloquée pour empêcher la rotation et traînée le long d’une surface de chaussée mouillée à une vitesse contrôlée — généralement 64 km/h (40 mph) pour les essais routiers et 96 km/h (60 mph) pour les essais sur pistes aéroportuaires. Un pneu d’essai normalisé — soit le pneu nervuré ASTM E501 (G78-15), soit le pneu lisse ASTM E524 — est pressé contre la chaussée sous une charge verticale connue tandis qu’un système d’arrosage applique un film d’eau contrôlé (0,5 mm à 0,8 mm d’épaisseur) devant le pneu d’essai à un débit d’environ 750 à 1 900 litres par essai.

L’instrument mesure la force de traînée horizontale nécessaire pour tirer le pneu bloqué, et le coefficient de frottement est calculé comme le rapport de cette force de traction à la charge normale verticale. Le résultat est rapporté comme l’indice de dérapage (SN), défini comme SN = 100 × μ. Une roue complètement bloquée représente un taux de glissement de 100 % — le scénario de freinage le plus défavorable — et le frottement mesuré représente donc le frottement minimal disponible pour les systèmes de freinage anti-dérapage qui peuvent cycler près du blocage complet.

La méthode à roue bloquée mesure directement le frottement de glissement à une vitesse fixe, fournissant un point de données unique par essai. Des essais multiples à différentes vitesses peuvent caractériser le gradient frottement-vitesse. Les principales limitations sont que l’essai est destructif pour la surface de la chaussée lors d’essais répétés, la consommation d’eau est élevée, et l’essai ne représente que la condition de blocage complet plutôt que le frottement de pointe au taux de glissement critique (généralement 10–20 % de glissement).

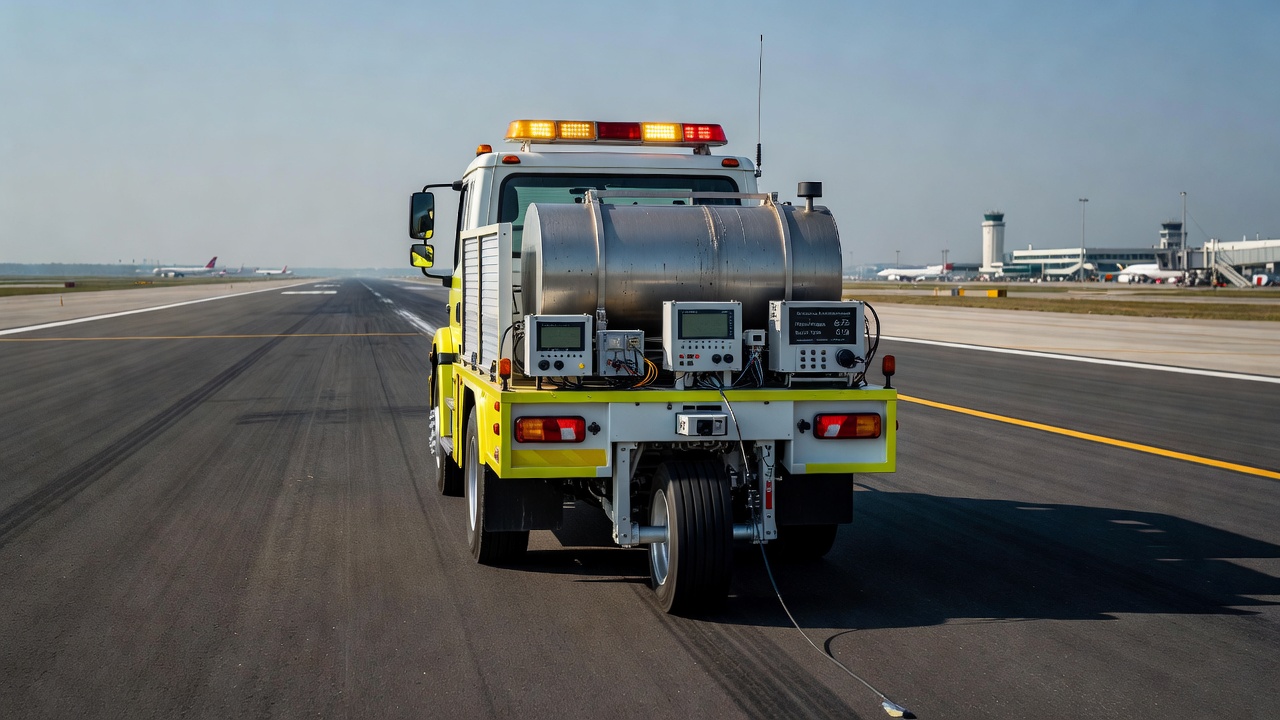

Équipements continus de mesure de frottement (CFME)

Les CFME englobent une famille d’appareils de mesure de frottement autonomes qui enregistrent en continu le frottement sur toute la longueur d’une piste à des vitesses opérationnelles, généralement de 65 km/h à 96 km/h. Plutôt que la roue complètement bloquée, les appareils CFME utilisent un principe de mesure à glissement fixe : une roue de mesure en rotation libre est freinée ou inclinée pour maintenir un taux de glissement constant (généralement 10–20 %) qui se rapproche du pic de la courbe frottement-glissement — la condition dans laquelle la plupart des systèmes de freinage anti-dérapage opèrent.

Les principaux types d’appareils CFME reconnus par l’Annexe 14 de l’OACI, Appendice A, comprennent :

• GripTester : Une remorque à trois roues avec une roue de mesure freinée fonctionnant à environ 15 % de glissement fixe. Légère et portable, elle est tractée par un véhicule standard à 65 km/h ou 96 km/h. Le GripTester rapporte le frottement comme GripNumber (GN), et l’OACI fournit des tableaux de corrélation pour convertir le GN en valeurs Mu estimées.
• Mu-Mètre : Un système de remorque avec deux roues de mesure en rotation libre inclinées à 7,5° par rapport à la direction de déplacement, mesurant le frottement de force latérale. Le Mu-Mètre est tracté à 65 km/h ou 96 km/h.
• Runway Friction Tester (RFT) : Un système intégré au véhicule (tel que le Dynatest RFT ou le véhicule SARSYS-ASFT) utilisant une roue de mesure freinée à environ 13–17 % de glissement fixe, fonctionnant à 96 km/h, avec un système d’arrosage intégré pour les essais sur surface mouillée.
• Skiddometer BV-11 : Un appareil sur remorque utilisant une roue à blocage ou à glissement fixe, tracté à différentes vitesses.
• Surface Friction Tester (SFT) : Un système intégré au véhicule fonctionnant à 96 km/h avec une roue de mesure freinée et un système d’arrosage intégré.

Chaque type de CFME produit son propre indice de frottement (Mu, GN, SFC, etc.), et l’OACI fournit un tableau normalisé corrélant ces lectures spécifiques à chaque appareil avec l’échelle de frottement de l’OACI. Cette corrélation spécifique à l’appareil est nécessaire car chaque type de CFME interagit différemment avec la chaussée en raison des différences de composé de pneu, de sculpture, de taux de glissement, d’épaisseur du film d’eau et de vitesse de mesure.

Testeur de frottement dynamique — DFT (ASTM E1911)

Le testeur de frottement dynamique est un appareil portable positionné de manière discrète qui mesure la relation frottement-vitesse en un point unique de la surface de la chaussée. Le DFT se compose d’un disque horizontal en rotation avec trois patins de caoutchouc sur sa face inférieure. Le disque est mis en rotation à une vitesse tangentielle d’environ 90 km/h, puis abaissé sur la surface de chaussée mouillée. Lorsque le disque décélère sous l’effet du frottement, le couple et la vitesse de rotation sont enregistrés en continu, produisant un coefficient de frottement en fonction de la vitesse de glissement d’environ 90 km/h jusqu’à 0 km/h.

Le résultat clé du DFT est la courbe frottement-vitesse, généralement résumée par deux paramètres : DFT20 — le coefficient de frottement mesuré à 20 km/h, qui sert d’indicateur proxy du frottement à basse vitesse dominé par la microtexture — et le gradient de vitesse, qui décrit la rapidité avec laquelle le frottement diminue avec l’augmentation de la vitesse. Le DFT est souvent associé au Circular Texture Meter (CTM) qui mesure la profondeur de profil moyenne (MPD) au même emplacement d’essai. Ensemble, les données du DFT et du CTM peuvent être utilisées pour calculer l’indice international de frottement (IFI) — un paramètre normalisé qui harmonise les mesures de frottement entre différents appareils.

L’IFI est rapporté comme une paire de valeurs : F60 (le coefficient de frottement estimé à 60 km/h utilisant un pneu lisse standard) et Sp (la constante de vitesse, une mesure du gradient frottement-vitesse). La norme ASTM E1960 fournit la procédure de calcul standard pour l’IFI à partir des mesures DFT et MPD. Le cadre IFI permet une comparaison significative des données de frottement collectées par différents appareils à différentes vitesses — une avancée significative pour les exploitants d’aéroports gérant des données provenant de multiples types de CFME sur une flotte de pistes.

Pendule britannique — BPT (ASTM E303 / EN 13036-4)

Le pendule britannique est l’appareil de mesure de frottement portable le plus ancien et le plus largement déployé, fournissant des mesures ponctuelles à basse vitesse à environ 10 km/h de vitesse de glissement équivalente. Le BPT se compose d’un bras pendulaire avec un patin en caoutchouc normalisé monté à son extrémité. Le pendule est libéré d’une position horizontale, et le patin balaye une surface de chaussée mouillée sur une longueur de contact fixe de 126 mm. L’énergie perdue par frottement est mesurée par la hauteur à laquelle le pendule remonte après le point de contact, affichée sur une échelle calibrée comme le nombre pendulaire britannique (BPN) ou valeur de l’essai pendulaire (PTV).

L’échelle BPN va de 0 (perte complète d’énergie — frottement nul) à environ 150 (maximum théorique). Pour les surfaces de pistes, des valeurs BPN supérieures à 45–50 sont typiques pour les surfaces neuves ou bien entretenues. Les valeurs inférieures à 35 indiquent une perte de frottement significative nécessitant une enquête et une action corrective potentielle. Le BPT est spécifié pour les essais de frottement des surfaces piétonnes (BS 7976, lignes directrices du UK Slip Resistance Group), des marquages routiers, et en complément des essais CFME sur les pistes. Ses principaux avantages sont la portabilité, le faible coût et la corrélation directe avec la résistance au dérapage à basse vitesse ; sa principale limitation est qu’il ne peut pas caractériser la performance de frottement à haute vitesse dépendante de la macrotexture, qui est critique pour les opérations des aéronefs.

4. Indice de dérapage (SN) et coefficient de frottement (Mu)

L’indice de dérapage (SN) est le résultat de l’appareil à roue bloquée (ASTM E274) et est défini comme :

SN = 100 × μ

où μ est le coefficient de frottement sans dimension — le rapport de la force de traction horizontale à la charge normale verticale. Un SN de 40 correspond donc à un coefficient de frottement de μ = 0,40. L’indice de dérapage est toujours rapporté avec une vitesse d’essai associée, classiquement ajoutée en indice — par exemple, SN₄₀ indique un indice de dérapage mesuré à 40 mph (64 km/h), et SN₆₅R indique une mesure utilisant un pneu nervuré à 65 km/h.

Le coefficient de frottement (Mu, μ) est le paramètre plus universel utilisé dans les appareils CFME, les mesures DFT et les normes internationales. Cependant, il est essentiel de comprendre que la valeur Mu rapportée par un CFME est spécifique à l’appareil — un Mu de 0,50 provenant d’un GripTester n’est pas directement équivalent à un Mu de 0,50 provenant d’un Mu-Mètre ou à un SN de 50 provenant d’un appareil à roue bloquée. Chaque appareil a sa propre relation d’étalonnage avec l’échelle de frottement de référence de l’OACI.

Les valeurs de frottement recommandées par l’OACI par type de CFME, telles que publiées dans l’Annexe 14, Appendice A, Tableau A-2, établissent trois niveaux de seuil :

Pour l’appareil à roue bloquée de la FAA (ASTM E274) utilisant un pneu nervuré à 65 km/h, les seuils correspondants sont approximativement : SN objectif de conception de 60–74, SN de planification d’entretien de 50–53, et SN minimal de 40–43. Pour un pneu lisse à 96 km/h (vitesse d’essai aéroportuaire), le SN minimal est d’environ 40.

Il convient de souligner qu’avec l’introduction du Format de rapport mondial (GRF) de l’OACI, effectif depuis novembre 2020, l’utilisation opérationnelle des valeurs brutes de Mu pour les décisions de l’équipage concernant l’action de freinage a été dépréciée. À la place, la matrice d’évaluation de l’état de la piste (RCAM) utilise le code d’état de la piste (RWYCC) comme principal outil de communication entre les exploitants d’aéroports et les équipages. Les mesures de frottement continuent de servir d’entrées essentielles au programme d’entretien des pistes et comme l’une des plusieurs sources de données informant l’attribution du RWYCC, mais elles ne sont plus directement rapportées aux pilotes comme coefficients de frottement opérationnels autonomes.

5. Exigences de frottement des pistes selon l’OACI

L’Annexe 14 de l’OACI, Volume I — Conception et exploitation des aérodromes, traite des caractéristiques de frottement des surfaces de pistes au Chapitre 10 (Entretien des aérodromes) et à l’Appendice A (Guide pour la détermination et l’expression des caractéristiques de frottement). Le cadre réglementaire établit une hiérarchie de frottement à trois niveaux :

Niveau objectif de conception

Il s’agit du niveau de frottement qu’une piste neuve ou refaite devrait atteindre. Il représente le frottement attendu d’une surface de chaussée bien conçue et correctement construite avec des granulats de haute qualité et une macrotexture adéquate. L’objectif de conception varie selon le type d’appareil CFME, comme indiqué dans le tableau de la Section 4 ci-dessus, mais se situe généralement dans la plage de μ = 0,72–0,82 (ou SN = 60–74).

Niveau de planification d’entretien

Lorsque les mesures de frottement tombent en dessous du niveau de planification d’entretien, l’exploitant de l’aéroport est tenu de planifier et de programmer une action d’entretien corrective. Il ne s’agit pas d’une restriction opérationnelle immédiate mais plutôt d’un déclencheur pour le système de gestion des chaussées. L’exploitant doit enquêter sur la cause de la perte de frottement (par exemple, polissage des granulats, accumulation de caoutchouc, remontée de liant), déterminer le traitement correctif le plus approprié et programmer les travaux dans un délai proportionnel à la gravité et à la tendance de la détérioration du frottement. Les niveaux typiques de planification d’entretien vont de μ = 0,50 à 0,60 (SN = 43–53), selon le type de CFME.

Niveau de frottement minimal

Le niveau de frottement minimal est le seuil réglementaire en dessous duquel la piste est considérée comme ayant un frottement inacceptablement bas, nécessitant une action corrective immédiate. Si le frottement tombe en dessous de ce niveau et ne peut être rétabli par un entretien immédiat, l’exploitant de l’aéroport doit émettre un NOTAM et peut devoir imposer des restrictions opérationnelles ou fermer la piste jusqu’à ce que le frottement soit rétabli. Les niveaux typiques de frottement minimal vont de μ = 0,41 à 0,50 (SN = 40–43), variant selon l’appareil.

Le Document OACI 9981 — Aérodromes (PANS-Aérodromes) fournit des procédures supplémentaires pour l’évaluation, la mesure et le compte rendu de l’état des surfaces de pistes, y compris des protocoles détaillés de relevés de frottement, des exigences d’étalonnage et des normes d’enregistrement des données. Dans le cadre du Format de rapport mondial (GRF), le Document 9981 spécifie que :

• Les relevés de frottement doivent être effectués dans des conditions représentatives des opérations normales
• Les relevés de frottement sur surface mouillée doivent être effectués avec une profondeur d’eau contrôlée de 1,0 mm
• La longueur totale de la piste doit être relevée dans les deux directions
• Les résultats doivent être rapportés comme des moyennes sur des segments de 100 mètres pour chaque tiers de la piste
• Les données doivent être enregistrées et suivies pour identifier la détérioration progressive du frottement avant qu’elle n’atteigne des niveaux critiques

6. Normes de frottement de la FAA (AC 150/5320-12)

La Circulaire consultative de la FAA AC 150/5320-12C (et le projet ultérieur AC 150/5320-12D) fournit le cadre réglementaire américain pour la mesure, la construction et l’entretien des surfaces de chaussées aéroportuaires résistantes au dérapage. Cette circulaire s’applique à tous les aéroports certifiés conformément au 14 CFR Partie 139 et est également recommandée pour les autres aéroports desservant des aéronefs à turbine.

Les dispositions clés de l’AC 150/5320-12 comprennent :

Fréquence des relevés de frottement : La fréquence requise des relevés de frottement des pistes est déterminée par le nombre d’opérations quotidiennes d’aéronefs à turboréacteurs :

Niveaux de frottement minimaux : La circulaire établit qu’un niveau de frottement minimal de μ = 0,50 (SN = 50) à 65 km/h (40 mph) avec un pneu nervuré, ou μ = 0,40 (SN = 40) à 96 km/h (60 mph) avec un pneu lisse, doit être maintenu. Les mesures inférieures à ces valeurs déclenchent une action corrective obligatoire.

Équipement de mesure : La circulaire approuve l’utilisation de CFME répondant aux spécifications de la FAA, de la remorque à roue bloquée (ASTM E274) et d’appareils supplémentaires incluant le DFT et le BPT.

Traitements de surface : La circulaire mandate le rainurage des pistes pour toutes les nouvelles pistes desservant des aéronefs à turboréacteurs lorsque l’objectif de conception pour le frottement sur chaussée mouillée ne peut être atteint par la seule sélection des granulats. Les dimensions de rainurage sont spécifiées comme 6 mm × 6 mm (¼ po × ¼ po) à un espacement de 32 mm (1¼ po) d’axe en axe pour la partie centrale de la piste.

Hiérarchie des actions correctives : Lorsque le frottement tombe en dessous des niveaux minimaux, les actions correctives recommandées vont de la moins à la plus invasive : (1) élimination du caoutchouc par eau haute pression ou moyens chimiques, (2) retexturation de surface (grenaillage, meulage au diamant), (3) application d’une mince couche de roulement anti-dérapante, (4) réhabilitation complète de la chaussée.

7. Relation entre l’aquaplanage et le frottement

L’aquaplanage — également appelé hydroplanage — est la séparation complète du pneu de la surface de la chaussée par une couche d’eau, entraînant une perte quasi totale de la résistance au dérapage. Trois mécanismes distincts d’aquaplanage sont reconnus dans l’aviation :

Aquaplanage dynamique

L’aquaplanage dynamique se produit lorsqu’un coin d’eau s’accumule au bord d’attaque de l’aire de contact du pneu et, à une vitesse suffisante, soulève complètement le pneu de la chaussée. La vitesse à laquelle l’aquaplanage dynamique commence a été caractérisée par les recherches de la NASA (Horne et Dreher, 1963) et est donnée par la formule bien connue :

Vp = 9 × √P

où Vp est la vitesse minimale d’aquaplanage dynamique en nœuds et P est la pression de gonflage des pneus en livres par pouce carré (PSI). Pour un pneu de train principal d’aéronef commercial typique gonflé à 200 PSI, Vp = 9 × √200 = 9 × 14,14 ≈ 127 nœuds. Pour un pneu d’aviation générale à 50 PSI, Vp ≈ 64 nœuds.

Cette formule suppose un pneu lisse, une surface de chaussée lisse et une profondeur d’eau stagnante égale ou supérieure à la profondeur de la sculpture. En pratique, la macrotexture de la chaussée, la sculpture du pneu et la profondeur de l’eau modifient toutes la vitesse d’apparition. Sur une piste rainurée avec une bonne macrotexture, l’aquaplanage dynamique peut être retardé à des vitesses 10–20 % plus élevées que la valeur prédite. Inversement, sur une piste usée et polie avec une texture minimale, l’aquaplanage dynamique peut se produire à des vitesses inférieures à celles prédites.

Aquaplanage visqueux

L’aquaplanage visqueux se produit sur les surfaces de chaussée très lisses (comme les zones de toucher contaminées par le caoutchouc) lorsqu’un film d’eau microscopique trop mince pour être déplacé par la macrotexture lubrifie l’interface pneu-chaussée. L’aquaplanage visqueux peut se produire à des vitesses beaucoup plus faibles que l’aquaplanage dynamique, parfois aussi bas que 50–60 nœuds, car le film d’eau n’a besoin que de quelques millièmes de millimètre d’épaisseur pour empêcher le contact de la microtexture. C’est le mécanisme qui rend les surfaces de pistes contaminées par le caoutchouc et polies dangereusement glissantes même lorsque la piste semble seulement humide plutôt qu’inondée.

Aquaplanage par caoutchouc reverti

Ce phénomène se produit lors d’un freinage à roue bloquée sur une piste mouillée ou inondée. La chaleur de frottement générée par le pneu bloqué transforme l’eau interfaciale en vapeur, ce qui soulève partiellement le pneu. Le caoutchouc chauffé revient alors à un état collant non vulcanisé et se dépose comme une marque noire sur la piste. Ces dépôts de caoutchouc reverti sont extrêmement lisses et, une fois présents, créent des zones localisées de frottement quasi nul pour les aéronefs suivants — une boucle de rétroaction positive de détérioration de la résistance au dérapage.

La principale défense contre toutes les formes d’aquaplanage est une macrotexture adéquate de la chaussée, généralement complétée par le rainurage des pistes. La macrotexture fournit des voies de drainage continues par lesquelles le film d’eau sous pression peut s’échapper, empêchant l’accumulation de pression sous le pneu. Une profondeur de texture moyenne (MTD) d’au moins 1,0 mm, obtenue par la granulométrie des granulats, la texturation de surface, le rainurage ou l’application d’une couche de roulement poreuse, est le minimum internationalement accepté pour la prévention de l’aquaplanage sur les pistes.

8. Matrice d’évaluation de l’état de la piste (RCAM)

La matrice d’évaluation de l’état de la piste (RCAM) est l’outil opérationnel central introduit par l’OACI dans le cadre du Format de rapport mondial (GRF), effectif dans le monde entier depuis novembre 2020. La RCAM remplace la pratique antérieure de communication des coefficients de frottement bruts (valeurs Mu) aux pilotes par un système normalisé de code d’état basé sur les contaminants.

La RCAM attribue à chaque tiers de piste un code d’état de la piste (RWYCC) de 0 à 6 basé sur :

Une piste est considérée comme contaminée si plus de 25 % d’au moins un tiers de la surface de la piste est recouvert de plus de 3 mm d’un contaminant quelconque (eau, neige fondante, neige ou glace). Une piste mouillée (profondeur d’eau ≤3 mm) n’est pas classée comme contaminée selon la définition du GRF.

La RCAM modifie fondamentalement le rôle des mesures de frottement dans la prise de décision opérationnelle. L’OACI a déterminé — sur la base de multiples enquêtes d’accidents — qu’il n’existe pas de corrélation fiable entre une valeur Mu rapportée par un CFME et l’action de freinage réelle ressentie par un aéronef. Cela s’explique par le fait que les appareils CFME utilisent des pneus de mesure petits et peu chargés qui interagissent avec les contaminants très différemment d’un pneu d’aéronef lourdement chargé. Par conséquent, le GRF exige que :

• Les mesures de frottement des CFME soient utilisées à des fins de programme d’entretien uniquement, et non comme une entrée opérationnelle directe pour les équipages
• Le RWYCC soit déterminé par l’exploitant de l’aéroport en fonction du type et de la profondeur du contaminant, validé par une inspection visuelle
• L’action de freinage rapportée par le pilote serve de recoupement du RWYCC attribué
• Les mesures de frottement puissent être utilisées comme informations supplémentaires pour soutenir l’attribution du RWYCC lorsqu’aucun contaminant n’est présent mais que la piste est mouillée

Pour les exploitants d’aéronefs et les équipages, le RWYCC sert d’entrée principale pour les calculs de distance d’atterrissage et les évaluations de performance au décollage. La plupart des fabricants d’aéronefs fournissent des données de performance corrélées aux valeurs RWYCC, permettant aux équipages de déterminer la distance d’atterrissage requise et les vitesses de décision directement à partir du code d’état rapporté, sans référence à un coefficient de frottement.

9. Dégradation du frottement — Polissage et dépôts de caoutchouc

La résistance au dérapage se dégrade avec le temps par deux mécanismes principaux : le polissage des granulats et l’accumulation de dépôts de caoutchouc. Chaque mécanisme prédomine dans différentes zones de la piste et nécessite des approches correctives différentes.

Polissage des granulats

Le polissage des granulats est le lissage progressif de la microtexture de surface des granulats sous l’effet du trafic répété, particulièrement dans les voies de roulement où le contact des pneus est concentré. Le taux de polissage dépend de la minéralogie des granulats : les roches ignées dures à grains fins (granit, basalte, gabbro) se polissent lentement et conservent leur microtexture pendant des décennies, tandis que les roches sédimentaires plus tendres (calcaire, dolomie, grès) peuvent perdre leur microtexture en quelques années de service. L’essai de valeur au polissage accéléré (PSV) classe les granulats sur une échelle d’environ 30 (très polissable) à 68+ (très résistant au polissage). La bauxite calcinée — un granulat synthétique utilisé dans les revêtements à haute adhérence — atteint des valeurs PSV supérieures à 70 et est utilisée pour les zones critiques très sollicitées telles que les extrémités de pistes et les intersections.

Le polissage est généralement un processus graduel et progressif. La dégradation du frottement due au polissage se manifeste d’abord dans la zone de toucher et les zones de freinage où les forces des pneus sont les plus élevées. La courbe frottement-vitesse se déplace vers le bas, le frottement à basse vitesse (dépendant de la microtexture) diminuant plus que le frottement à haute vitesse. Les actions correctives pour les surfaces polies comprennent : le meulage au diamant pour exposer des surfaces de granulats fraîches, le grenaillage pour fracturer les granulats de surface, l’application d’un traitement de surface à haute adhérence (revêtement époxy à la bauxite calcinée), ou le fraisage complet et le remplacement de la surface.

Accumulation de dépôts de caoutchouc

Les dépôts de caoutchouc s’accumulent à partir des pneus d’aéronef lors du toucher des roues, lorsque le pneu initialement non rotatif accélère à la vitesse d’atterrissage en environ 0,2 à 0,5 seconde. Pendant cette phase de mise en rotation, du caoutchouc est abrasé du pneu et déposé sur la chaussée. Au fil de centaines d’atterrissages, ces dépôts s’accumulent sous forme d’un film continu qui remplit la macrotexture de la chaussée, lisse la microtexture et — de manière critique — crée une surface qui devient extrêmement glissante lorsqu’elle est mouillée en raison de l’aquaplanage visqueux.

L’accumulation de caoutchouc est concentrée dans la zone de toucher, s’étendant généralement d’environ 150 m à 450 m du seuil de la piste. Au-delà de cette zone, les dépôts de caoutchouc sont plus minces et plus facilement dispersés par les intempéries naturelles et la pluie. Les relevés montrent systématiquement que le frottement dans la zone de toucher peut être 15–30 % plus faible que dans d’autres segments de la piste en raison de la contamination par le caoutchouc.

L’élimination du caoutchouc est réalisée par :

• Lavage à l’eau haute pression (20 000–35 000 PSI) : La méthode la plus courante, utilisant des jets d’eau rotatifs pour décoller le caoutchouc sans endommager la surface de la chaussée
• Élimination chimique : Nettoyants à base de solvants appliqués et brossés sur la surface, moins courants en raison des préoccupations environnementales
• Élimination mécanique : Fraisage ou meulage abrasif, réservé aux contaminations sévères où les autres méthodes sont inadéquates
• Eau ultra-haute pression avec récupération sous vide : Le système le plus avancé sur le plan environnemental, capturant le caoutchouc éliminé et l’eau pour élimination

La fréquence d’élimination du caoutchouc dépend des niveaux de trafic : un aéroport international très fréquenté peut nécessiter une élimination trimestrielle dans la zone de toucher, tandis qu’un aéroport régional peut n’avoir besoin que d’un traitement annuel.

10. Traitements de surface pour le frottement — Rainurage et couche de roulement poreuse

Lorsqu’une surface de chaussée ne peut atteindre ou maintenir une résistance au dérapage adéquate par la seule sélection des granulats et la formulation du mélange, des traitements de surface sont appliqués pour restaurer ou améliorer le frottement.

Rainurage des pistes

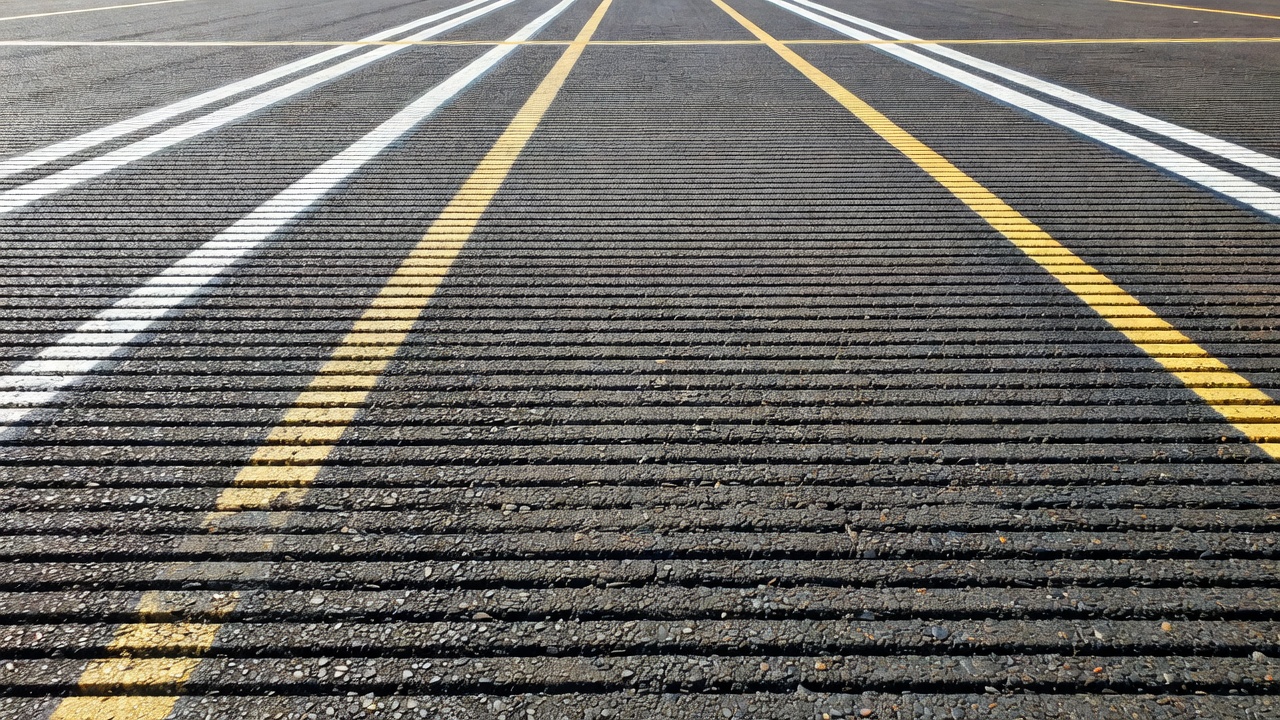

Le rainurage des pistes est la découpe mécanique de canaux transversaux dans la surface de la chaussée pour créer des voies de drainage d’eau continues. La spécification standard de la FAA et de l’OACI préconise des rainures de 6 mm (¼ po) de largeur, 6 mm (¼ po) de profondeur, espacées de 32 mm (1¼ po) d’axe en axe, s’étendant sur toute la largeur de la piste dans la partie centrale où les voies de roulement des aéronefs sont concentrées.

Le rainurage atteint trois objectifs simultanément : (1) il fournit une macrotexture immédiate pour le drainage de l’eau, (2) il augmente la surface effective de contact pneu-chaussée, et (3) il crée des arêtes vives qui pénètrent le film d’eau à l’interface du pneu. Les recherches du Centre technique de la FAA et de la NASA ont démontré que les pistes correctement rainurées peuvent réduire les distances d’arrêt sur chaussée mouillée de 25 à 40 % par rapport aux surfaces non rainurées ayant des propriétés de granulats similaires.

Le processus de rainurage utilise des machines de découpe à lames diamantées qui peuvent rainurer toute la largeur d’une piste en plusieurs passes. Les rainures doivent être continues et uniformes en profondeur et en largeur ; les discontinuités ou les bords arrondis réduisent considérablement l’efficacité. L’entretien des rainures est essentiel : les rainures qui se remplissent de dépôts de caoutchouc cessent de fournir un drainage, ramenant efficacement la surface à un état non rainuré en termes de frottement sur chaussée mouillée. L’élimination du caoutchouc par eau haute pression doit être effectuée dans une direction parallèle aux rainures pour éviter d’endommager les bords des rainures.

Couche de roulement poreuse (PFC)

Une couche de roulement poreuse est une surcouche en enrobé à granulométrie ouverte typiquement de 19–25 mm (¾–1 po) d’épaisseur, placée sur la surface de piste existante. Les mélanges PFC utilisent une structure de granulats à granularité discontinue avec environ 15–20 % de vides d’air, créant un réseau de pores interconnectés à travers lequel l’eau s’écoule latéralement. Ce système de drainage interne élimine l’eau stagnante de l’interface pneu-chaussée et fournit une macrotexture sur toute l’épaisseur de la surcouche — pas seulement à la surface.

Les surcouches PFC atteignent des profondeurs de texture moyennes de 1,2–2,5 mm, contre 0,4–0,8 mm pour l’enrobé dense, et peuvent améliorer considérablement le frottement sur chaussée mouillée des pistes où la surface sous-jacente a une capacité structurelle acceptable mais une texture inadéquate. Le PFC est particulièrement efficace sur les pistes qui ne sont pas rainurées, car il fournit une fonction de drainage comparable grâce à la structure du matériau plutôt qu’à la découpe mécanique.

Les performances du PFC dépendent du maintien de la structure de vides. Avec le temps, les vides peuvent se remplir de débris, de caoutchouc et de résidus de produits de dégivrage, réduisant la capacité de drainage. Un équipement spécialisé de nettoyage à l’air et à l’eau haute pression est utilisé pour désobstruer les surfaces PFC, généralement à intervalles de 2 à 5 ans selon le trafic et le climat. La durée de vie du PFC varie de 8 à 15 ans pour les applications aéroportuaires.

Autres traitements de surface

• Grenaillage : Propulser des billes d’acier à haute vitesse sur la surface de la chaussée pour fracturer les particules de granulats et exposer une microtexture fraîche. Couramment appliqué comme traitement de restauration de frottement à faible coût.
• Meulage au diamant : Utiliser des lames diamantées rapprochées pour découper une texture longitudinale ondulée dans les surfaces en béton, restaurant simultanément la planéité et la macrotexture.
• Traitement de surface à haute adhérence (HFST) : Une mince surcouche (3–6 mm) en résine époxy avec des granulats de bauxite calcinée projetés sur la surface, utilisée aux endroits critiques (extrémités de pistes, intersections, sorties à grande vitesse) où une résistance au dérapage maximale est requise.
• Enduits superficiels et enduits coulés : Traitements de surface à moindre coût offrant une amélioration modérée du frottement pour les pistes à faible trafic et les aéroports d’aviation générale.

11. Proxy visuel de frottement basé sur l’IA — Approche TarmacView

L’approche traditionnelle de l’évaluation de la résistance au dérapage nécessite un contact physique entre un appareil de mesure et la surface de la chaussée — un processus qui nécessite beaucoup d’équipement, perturbe les opérations (nécessitant des fermetures de piste), dépend des conditions météorologiques et ne fournit qu’un instantané dans le temps. Le domaine émergent du proxy visuel de frottement basé sur l’IA offre une approche complémentaire : utiliser l’imagerie à haute résolution de la surface de la chaussée, combinée à des modèles d’apprentissage automatique entraînés sur des données appariées de texture visuelle et de mesure de frottement, pour estimer la résistance au dérapage à partir des seules caractéristiques visuelles.

Base scientifique

Le fondement scientifique repose sur la relation établie entre la texture de la chaussée et la résistance au dérapage. Étant donné que la microtexture et la macrotexture sont toutes deux des phénomènes de surface qui se manifestent visuellement à des résolutions appropriées, l’analyse d’images numériques peut extraire des caractéristiques de texture qui sont corrélées à la performance de frottement. Les caractéristiques comprennent :

• Les descripteurs de texture de la matrice de cooccurrence des niveaux de gris (GLCM) (contraste, corrélation, énergie, homogénéité)
• Les motifs binaires locaux (LBP) capturant la rugosité de surface à fine échelle
• La dimension fractale du profil de surface
• Les caractéristiques de décomposition en ondelettes isolant différentes échelles de texture
• Les caractéristiques de réseau neuronal convolutif profond (CNN) apprises automatiquement à partir de données de frottement étiquetées

Les recherches modernes publiées dans des revues à comité de lecture démontrent que les modèles d’apprentissage automatique entraînés sur ces caractéristiques peuvent prédire les coefficients de frottement avec des valeurs R² de 0,75–0,92 lorsqu’ils sont validés par rapport aux testeurs de frottement traditionnels. Les modèles intégrant à la fois des caractéristiques de texture visuelle et des propriétés connues des granulats (PSV, granulométrie) atteignent la plus grande précision. Des études récentes utilisant des CNN profonds entraînés directement sur des images de surface de chaussée ont montré leur capacité à distinguer les conditions de frottement sûres des conditions dangereuses avec une précision de classification supérieure à 90 %.

Mise en œuvre par TarmacView

TarmacView applique l’évaluation par proxy visuel de frottement basé sur l’IA dans le cadre d’une plateforme intégrée de surveillance de l’état des chaussées. L’imagerie à haute résolution capturée lors d’inspections par drone — déjà effectuées pour l’étalonnage des feux PAPI et l’évaluation du marquage des pistes — fournit le flux de données visuelles. Le système TarmacView traite cette imagerie via des modèles entraînés qui :

1. Segmentent la surface de la piste en zones d’analyse (zone de toucher, milieu de piste, zone de déroulement)
2. Extraient des caractéristiques de texture multi-échelles à l’aide d’algorithmes de vision par ordinateur
3. Classifient les états de surface incluant la contamination par le caoutchouc, le polissage, les dégradations de surface et l’état des rainures
4. Estiment un score proxy de frottement visuel corrélé aux mesures CFME attendues
5. Suivent les valeurs proxy de frottement dans le temps pour identifier la dégradation progressive avant qu’elle n’atteigne des niveaux critiques

Le proxy visuel de frottement ne remplace pas les tests CFME réglementaires — les mesures de frottement pour la conformité aux seuils minimaux de l’OACI et de la FAA restent obligatoires. Il fournit plutôt une surveillance continue et passive entre les relevés de frottement formels, permettant aux exploitants d’aéroports de :

• Détecter la dégradation du frottement plus tôt, lorsque l’action corrective est plus simple et moins coûteuse
• Cibler les mesures CFME sur des zones spécifiques montrant des preuves visuelles de perte de frottement
• Prioriser les programmes d’élimination du caoutchouc et de traitement de surface sur la base de données d’imagerie objectives
• Documenter l’état de surface lié au frottement pour les audits réglementaires et les systèmes de gestion de la sécurité
• Prolonger la durée de vie fonctionnelle des surfaces de chaussée grâce à des interventions d’entretien plus opportunes et fondées sur les données

À mesure que les ensembles de données d’apprentissage reliant les caractéristiques visuelles aux valeurs de frottement mesurées continuent de croître — intégrant des données provenant de divers aéroports, climats, types de chaussées et appareils CFME — la précision et la généralisabilité des modèles de proxy visuel de frottement continueront de s’améliorer, soutenant un avenir où une surveillance complète de la résistance au dérapage à l’échelle de l’aéroport est disponible à partir de chaque vol d’inspection par drone.
