Hauban – L’élément de tension critique des ponts à haubans

1. Définition et rôle structurel

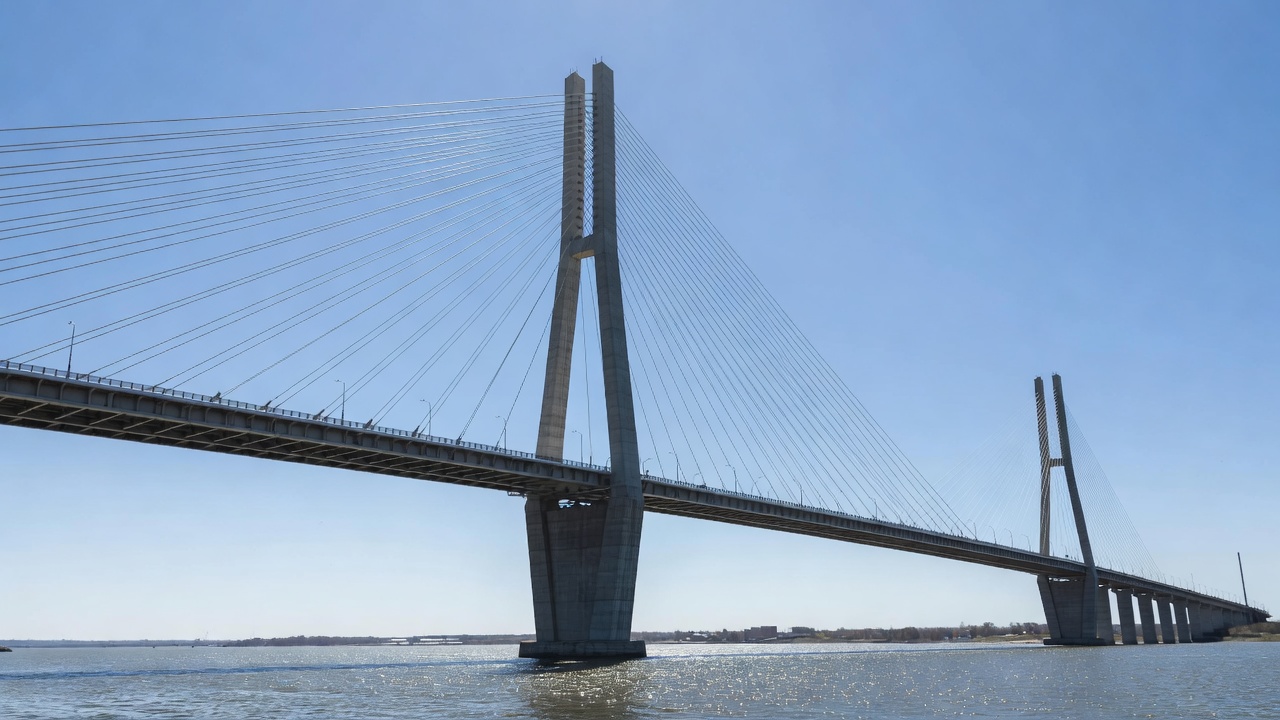

Un hauban est un élément de tension en acier à haute résistance qui relie directement la tour du pont (pylône) à la poutre du tablier dans un pont à haubans. Il constitue l’épine dorsale structurelle du chemin de charge du pont, transférant les charges gravitaires du tablier — incluant le poids propre, le trafic et les surcharges permanentes — au pylône et finalement aux fondations. Contrairement aux câbles de ponts suspendus qui sont drapés sur les tours et ancrés aux extrémités, les haubans sont ancrés individuellement aux deux extrémités (pylône et tablier), sont généralement inclinés à des angles compris entre 20 et 60 degrés par rapport à l’horizontale, et agissent comme des appuis élastiques continus pour la poutre du tablier.

{{

}}

Le comportement structurel d’un pont à haubans est fondamentalement régi par les haubans. Les câbles créent un système triangulé avec le pylône et le tablier, produisant une structure qui se comporte de manière similaire à une poutre continue sur appuis élastiques. Le module d’élasticité équivalent d’un hauban — qui tient compte du relâchement du câble sous son propre poids — a été formulé par Ernst et constitue un paramètre de conception critique. Les câbles plus longs et plus relâchés ont un module effectif réduit, ce qui affecte la distribution des charges sur le pont. La force dans chaque hauban est fonction de la géométrie, de la charge permanente, de la position de la charge vive et de la température, et les forces sont généralement ajustées pendant la construction par un processus appelé analyse de construction par étapes avec des méthodes de contrôle des forces ou de contrôle de la géométrie.

Les haubans sont classés comme éléments structurels primaires selon les codes de conception des ponts, y compris l’AASHTO, et sont soumis à des critères rigoureux de conception à la fatigue. Les spécifications AASHTO LRFD pour la conception des ponts exigent que les haubans soient conçus pour une durée de vie en fatigue dépassant 2 millions de cycles, avec des plages de contraintes dépendant du type de câble et de la catégorie de détail. Le Post-Tensioning Institute (PTI) publie les Recommandations pour la conception, les essais et l’installation des haubans, qui servent de référence principale en Amérique du Nord pour les systèmes de haubans.

2. Types de haubans

Plusieurs types distincts de haubans ont été utilisés dans la construction de ponts à haubans dans le monde entier, chacun avec des propriétés mécaniques spécifiques, des caractéristiques de protection contre la corrosion et des performances en fatigue.

{{

}}

Les systèmes à torons parallèles sont le type de hauban le plus largement utilisé dans la construction moderne. Ils sont constitués de multiples torons de précontrainte à 7 fils (généralement de diamètre 15,2 mm ou 15,7 mm, nuance 270 ou nuance 1860) disposés parallèlement les uns aux autres à l’intérieur d’une gaine extérieure commune en PEHD. Chaque toron est individuellement protégé par de la graisse et une gaine en PE extrudée (système monotoron), offrant une approche de protection contre la corrosion à barrières multiples. Le nombre de torons par câble varie de 12 sur les petits ponts à plus de 100 sur les grandes portées. Les torons sont mis en tension individuellement à l’aide de vérins monotoron légers, ce qui simplifie la construction et permet le remplacement toron par toron. Les systèmes à torons parallèles offrent une résistance élevée à la fatigue, une fiabilité éprouvée sur le terrain et une facilité de manutention. Les systèmes de haubans VSL SSI 2000, DYWIDAG et Freyssinet sont des exemples notables.

Les systèmes à fils parallèles sont constitués de fils individuels de 5 mm ou 7 mm de diamètre (ASTM A421) disposés selon un motif hexagonal ou circulaire et enfermés dans un tube en PE ou en acier, les interstices étant remplis de coulis cimentaire. Ces systèmes ont été largement utilisés dans les premiers ponts à haubans, notamment le pont Pasco-Kennewick (1978) et le pont Sunshine Skyway (1987). Les câbles à fils parallèles offrent une rigidité élevée et des sections transversales compactes. Cependant, ils ne sont plus disponibles commercialement aux États-Unis selon l’avis technique FHWA 5140.25. Une limitation significative est que les fils individuels ne peuvent pas être remplacés — si une détérioration se produit, le câble entier doit être remplacé.

Les câbles clos sont des câbles à torons hélicoïdaux préformés où les fils individuels sont façonnés pour s’emboîter, créant une section transversale dense et compacte avec une surface extérieure lisse. Les fils extérieurs sont généralement en forme de Z (verrouillés) pour empêcher l’infiltration d’humidité et maintenir les fils intérieurs en compression. Les câbles clos ont été utilisés dans les premiers ponts à haubans, notamment le pont du lac Maracaibo au Venezuela (1962) et le pont Kurt Schumacher à Mannheim, en Allemagne. Ils offrent une excellente résistance à la corrosion grâce à leur disposition dense, mais présentent un comportement contrainte-déformation variable et une résistance à la fatigue inférieure par rapport aux systèmes à torons parallèles. Selon les directives de la FHWA, les câbles clos et les torons structurels ne sont plus utilisés pour les haubans aux États-Unis.

Les haubans en PRFC (Polymère Renforcé de Fibres de Carbone) représentent une technologie émergente qui remplace l’acier par un matériau composite en fibres de carbone. Les câbles en PRFC offrent une immunité à la corrosion, un très haut rapport résistance/poids (environ 5 à 7 fois celui de l’acier), d’excellentes performances en fatigue et un fluage négligeable. Le premier pont routier à utiliser des haubans en PRFC fut le pont Stork à Winterthur, en Suisse (1996), suivi de plusieurs ponts piétonniers au Japon et en Europe. Les câbles en PRFC sont significativement plus légers que les câbles en acier de résistance équivalente, réduisant les charges sur les pylônes et les fondations. Cependant, ils ont un module d’élasticité plus faible (environ 160 GPa contre 205 GPa pour l’acier), des exigences d’ancrage différentes et des coûts de matériaux significativement plus élevés. Les haubans en PRFC restent une application de niche mais montrent un potentiel pour les ponts à très longues portées où la réduction de poids devient critique.

3. Systèmes de protection contre la corrosion

La protection contre la corrosion est la considération de durabilité la plus critique pour les haubans. La contrainte de traction élevée dans les haubans (typiquement 40 % à 55 % de la résistance ultime à la traction sous charge permanente) les rend susceptibles à la corrosion sous contrainte (SCC) et à la fragilisation par l’hydrogène, particulièrement dans les environnements agressifs contenant des chlorures. Les haubans modernes emploient des systèmes de protection contre la corrosion à barrières multiples avec plusieurs couches de protection indépendantes.

La gaine extérieure en PEHD (tube en polyéthylène haute densité) est la première ligne de défense. Selon les directives de la FHWA, le PEHD constitue une excellente barrière à la vapeur — une gaine en PEHD de 6 mm d’épaisseur offre la même résistance à la transmission de vapeur qu’un mur en béton de 10,7 m d’épaisseur. Cependant, le PEHD noir a un coefficient de dilatation thermique environ six fois supérieur à celui de l’acier et du coulis, nécessitant l’application d’un enrubannage en film de polyfluorure de vinyle (PVF) blanc ou de couleur claire pour contrôler les variations de température et réduire les contraintes thermiques différentielles. La gaine en PEHD fournit également la forme pour le coulis cimentaire injecté et protège les couches de protection contre la corrosion sous-jacentes de la dégradation aux UV et des dommages mécaniques.

Le coulis cimentaire injecté dans l’espace annulaire entre le tube PEHD et le faisceau de torons fournit un environnement alcalin (pH > 12,5) qui passive la surface de l’acier et empêche la corrosion. Cependant, des recherches approfondies à l’Université du Texas à Austin (Hamilton, Breen et Frank, 1995) ont démontré que le coulis dans les haubans est susceptible de développer des fissures de retrait et des vides d’air. Lorsque la gaine extérieure en PEHD est percée, les fissures dans le coulis fournissent un chemin direct pour que les agents corrosifs atteignent les torons en acier. La recherche a montré que la corrosion pouvait se produire en quelques jours après une brèche dans la gaine lorsqu’elle est exposée à des environnements salins. Les formulations modernes de coulis comprennent des adjuvants expansifs (tels que la poudre d’aluminium), de la fumée de silice pour réduire la perméabilité, et des inhibiteurs de corrosion tels que le nitrite de calcium.

Les systèmes à cire et à graisse fournissent un moyen de protection contre la corrosion alternatif ou supplémentaire. Les monotorons individuels dans les systèmes modernes à torons parallèles sont enduits d’une cire ou d’une graisse à base de pétrole avant que la gaine individuelle en PE soit extrudée sur eux. La cire — généralement un matériau mou à base de pétrole avec un point de fusion dépassant 260 °C — déplace l’humidité de la surface de l’acier et fournit une protection continue même sous charge cyclique. Les systèmes remplis de graisse fonctionnent de manière similaire, utilisant des graisses à base de lithium ou de calcium. Dans les zones d’ancrage, le remplissage à la cire ou à la graisse à l’intérieur du capuchon d’ancrage assure la protection contre la corrosion des coins, des queues de torons et de la plaque d’appui.

Les systèmes de déshumidification représentent l’approche de protection contre la corrosion la plus avancée pour les haubans. Un système de déshumidification à air sec fait circuler en continu de l’air à faible humidité (généralement moins de 40 % d’humidité relative) à l’intérieur du système de câble. L’air déshumidifié est injecté à l’ancrage et circule dans l’espace annulaire entre les torons, sortant par de petites évents près de l’ancrage du pylône. Des systèmes de déshumidification ont été installés sur des ponts majeurs, notamment le pont de l’Øresund (Danemark-Suède), le pont Stonecutters (Hong Kong) et le pont Russky (Russie). Ces systèmes éliminent virtuellement le risque de corrosion en maintenant une humidité relative en dessous du seuil nécessaire aux réactions électrochimiques de corrosion. Des capteurs de surveillance fournissent un retour en temps réel sur les niveaux d’humidité dans chaque câble.

Les Recommandations PTI pour la conception, les essais et l’installation des haubans (actuellement dans leur 6e édition) fournissent des exigences détaillées pour la qualification des systèmes de protection contre la corrosion. La section 4 des Recommandations PTI traite de la protection contre la corrosion, exigeant que tous les systèmes de haubans réussissent un test de brouillard salin de 500 heures (ASTM B117) sans produits de corrosion, un test de vieillissement accéléré de 30 cycles (ASTM G154 ou ISO 4892) et un test de corrosion sous charge soutenue. Les recommandations PTI interdisent également l’utilisation de torons galvanisés en contact direct avec du coulis cimentaire en raison du risque de dégagement d’hydrogène et de corrosion accélérée du zinc dans les environnements alcalins.

4. Méthodes d’inspection des câbles

L’inspection des haubans est une tâche spécialisée à enjeux élevés, nécessitant une combinaison d’évaluation visuelle, d’essais non destructifs (END) et de technologies robotiques. Les National Bridge Inspection Standards (NBIS) exigent l’inspection de tous les ponts tous les 24 mois, mais les haubans présentent des défis d’accessibilité uniques que l’inspection conventionnelle ne peut pas entièrement résoudre.

L’inspection visuelle est le premier niveau d’évaluation. Les inspecteurs examinent la gaine extérieure en PEHD pour détecter les fissures, coupures, abrasions, décolorations, gonflements ou dégradations aux UV. L’état de la gaine fournit des preuves indirectes de l’état interne du câble — une gaine fissurée peut permettre l’infiltration d’humidité, tandis qu’un gonflement localisé peut indiquer une expansion due à la corrosion interne. L’inspection visuelle de la zone d’ancrage nécessite le retrait des capuchons de protection pour examiner la plaque d’appui, les coins, les queues de torons et tout matériau de remplissage de protection contre la corrosion. Des sondages par percussion au marteau sont effectués sur le tube PEHD pour cartographier les vides dans le coulis cimentaire — les zones sonnant creux indiquent un remplissage incomplet du coulis, qui sont des endroits vulnérables à l’initiation de la corrosion.

L’essai par fuite de flux magnétique (MFL) est la principale méthode END pour détecter les ruptures de fils et la perte de section dans les haubans en acier. Le MFL fonctionne en magnétisant le câble en acier à l’aide d’un champ magnétique puissant (généralement généré par des aimants permanents ou des électroaimants) puis en balayant pour détecter le flux magnétique qui « fuit » du câble aux endroits de réduction de section transversale. La méthode peut détecter les ruptures de fils individuelles, les piqûres de corrosion localisées et la perte de section généralisée. Les capteurs MFL sont généralement intégrés dans un dispositif de balayage qui se déplace le long du câble, soit déployé manuellement, soit monté sur un robot rampant. La recherche financée par la FHWA dans les années 1990 a développé la méthode de perturbation du champ magnétique (MPC) spécifiquement pour l’inspection des haubans. Cependant, la présence d’une gaine en tube d’acier inhibe sérieusement ou empêche l’utilisation réussie de l’équipement MFL, comme indiqué dans l’avis technique FHWA 5140.25.

L’essai radiographique (rayons X ou rayons gamma) fournit une imagerie interne détaillée de la section transversale du câble. Il peut détecter les ruptures de fils, les piqûres de corrosion, les vides de coulis et les irrégularités de position des torons. La radiographie nécessite un accès aux deux côtés du câble pour le placement du film et le positionnement de la source de rayonnement, ce qui peut être difficile pour les câbles surélevés. Les systèmes de radiographie numérique modernes réduisent les temps d’exposition et fournissent une analyse d’image immédiate, mais les exigences de sécurité pour le contrôle des radiations limitent l’application à des emplacements spécifiques (généralement les zones d’ancrage) plutôt qu’à un balayage sur toute la longueur.

La surveillance par émission acoustique (EA) détecte les ondes élastiques haute fréquence générées par les ruptures de fils dans les haubans. Lorsqu’un fil en acier sous contrainte se fracture, il libère une bouffée d’énergie qui se propage à travers le câble et la structure. Des capteurs EA montés aux extrémités du câble (ancrages du tablier et du pylône) détectent ces événements et, par analyse du temps de vol des signaux arrivant à plusieurs capteurs, peuvent localiser la position de la rupture le long du câble. Les systèmes de surveillance EA continue fournissent une surveillance en temps réel de l’activité de rupture de fils, permettant aux propriétaires de ponts de suivre les taux de détérioration et de prendre des décisions éclairées sur le calendrier d’intervention. Le système SoundPrint® développé par Pure Technologies (maintenant partie de Xylem) est une solution de surveillance EA à fibre optique largement déployée, installée sur de nombreux grands ponts dans le monde.

L’essai par ondes guidées ultrasonores utilise des ondes ultrasonores basse fréquence (généralement 20 à 100 kHz) qui se propagent le long du câble. Les ondes guidées interagissent avec la corrosion, les ruptures de fils et les changements de section, et les ondes réfléchies peuvent être analysées pour localiser et caractériser les défauts. L’essai par ondes guidées est particulièrement efficace pour inspecter la zone d’ancrage, où l’accès est limité et où l’essai ultrasonore conventionnel (UT) des fils individuels est impraticable. Les systèmes à ondes guidées peuvent généralement inspecter 10 à 30 m de câble à partir d’un seul emplacement de capteur.

Les systèmes d’inspection robotisés et grimpants ont été développés pour répondre aux défis d’accessibilité significatifs de l’inspection des haubans. Les robots grimpants utilisent des mécanismes à roues ou à chenilles qui parcourent la longueur du câble, transportant des capteurs MFL, des caméras et d’autres équipements END. Les exemples notables incluent le robot CableClimber développé à l’Université Carnegie Mellon et le robot SMA (Steel Maidens) développé au Japon. Les plateformes robotiques peuvent transporter des réseaux de capteurs MFL, des caméras haute résolution et des jauges d’épaisseur ultrasonores tout en grimpant de manière autonome sur les câbles à des vitesses de 5 à 10 m/min. Plus récemment, l’inspection par drone utilisant des caméras haute résolution et l’imagerie thermique a été déployée pour l’évaluation de l’état de la gaine extérieure.

5. Vibrations et amortissement des câbles

La vibration des haubans est une préoccupation critique de service et de fatigue dans les ponts à haubans. Les haubans modernes sont longs, légers et ont un amortissement structurel intrinsèquement faible (décrément logarithmique typiquement de 0,001 à 0,005), ce qui les rend susceptibles aux vibrations induites par le vent. L’étude de la FHWA Wind-Induced Vibration of Stay Cables (FHWA-HRT-05-083) a identifié cinq mécanismes de vibration principaux.

La vibration induite par la pluie et le vent (RWIV) est le phénomène de vibration le plus largement documenté dans les haubans. Il se produit lorsque des vitesses de vent modérées (généralement 8 à 15 m/s) se combinent avec une pluie légère. La pluie forme un ruisselet d’eau sur la surface supérieure du câble incliné, ce qui modifie la section aérodynamique du câble. Le ruisselet d’eau oscille autour de la circonférence du câble à une fréquence qui peut se verrouiller sur la fréquence naturelle du câble, produisant des vibrations de grande amplitude avec des déplacements de crête à crête pouvant dépasser plusieurs diamètres de câble. La RWIV a été documentée pour la première fois de manière systématique sur le pont Meiko-Nishi au Japon dans les années 1980 et a été observée sur de nombreux ponts dans le monde. La condition critique se produit pour des diamètres de câble entre 100 et 200 mm, avec des angles d’inclinaison de 15 à 45 degrés par rapport à l’horizontale.

Le galop des câbles inclinés secs est un mécanisme de vibration qui se produit dans des conditions sèches (sans pluie) lorsque l’angle relatif vent-câble produit une instabilité aérodynamique. Contrairement au galop classique des corps non profilés, le galop des câbles inclinés secs est associé à la plage de nombre de Reynolds critique du câble et à la formation d’un écoulement axial le long de l’axe du câble. L’étude de la FHWA a identifié ce mécanisme comme le mécanisme de vibration induite par le vent le plus critique nécessitant des recherches supplémentaires.

La vibration induite par vortex (VIV) résulte du détachement périodique de vortex de la surface du câble à des vitesses de vent spécifiques. La fréquence de détachement des vortex est donnée par la relation de Strouhal : f = St × U/D, où St est le nombre de Strouhal (environ 0,2 pour les cylindres circulaires), U est la vitesse du vent et D est le diamètre du câble. Lorsque la fréquence de détachement des vortex coïncide avec l’une des fréquences naturelles du câble, une résonance peut se produire. Les amplitudes de VIV sont généralement plus petites que celles de la RWIV mais peuvent être maintenues sur une plage de vitesses de vent plus large.

Le galop de sillage se produit lorsqu’un câble aval se trouve dans le sillage aérodynamique d’un câble amont dans un groupe de câbles. Le câble aval subit des forces aérodynamiques instables qui peuvent produire de grandes oscillations. Le galop de sillage est une préoccupation pour les câbles rapprochés dans les dispositions à câbles multiples.

Les méthodes d’atténuation des vibrations des haubans comprennent plusieurs approches. Les amortisseurs hydrauliques (visqueux ou viscoélastiques) sont installés près de l’ancrage du tablier, généralement à 1 à 3 % de la longueur du câble depuis le tablier, fournissant un amortissement supplémentaire pour réduire les amplitudes de vibration. La conception de l’amortisseur doit considérer le coefficient d’amortissement optimal pour le nombre de Scruton, qui représente le rapport de l’amortissement structurel à l’excitation aérodynamique. Les entretoises (également appelées câbles transversaux) relient les haubans adjacents à des points intermédiaires le long de leur longueur, transférant l’énergie entre les câbles et augmentant l’amortissement effectif du système. Le pont Leonard P. Zakim Bunker Hill à Boston utilise des entretoises pour ses haubans de retenue les plus courts. Les filets hélicoïdaux (également appelés fils ou nervures hélicoïdaux) sont des projections spiralées à la surface appliquées sur la gaine PEHD qui perturbent la formation des ruisselets d’eau et sont très efficaces pour l’atténuation de la RWIV. La texturation de surface avec des alvéoles ou des rainures a également été utilisée. Les amortisseurs à masse accordée (TMD) et les amortisseurs à liquide accordé (TLD) ont été appliqués sur des ponts spécifiques où les amortisseurs conventionnels étaient insuffisants. Le pont Fred Hartman au Texas et le pont Veterans’ Memorial en Louisiane ont tous deux connu des vibrations de câbles significatives qui ont nécessité l’installation d’amortisseurs de rénovation.

6. Inspection des ancrages de haubans

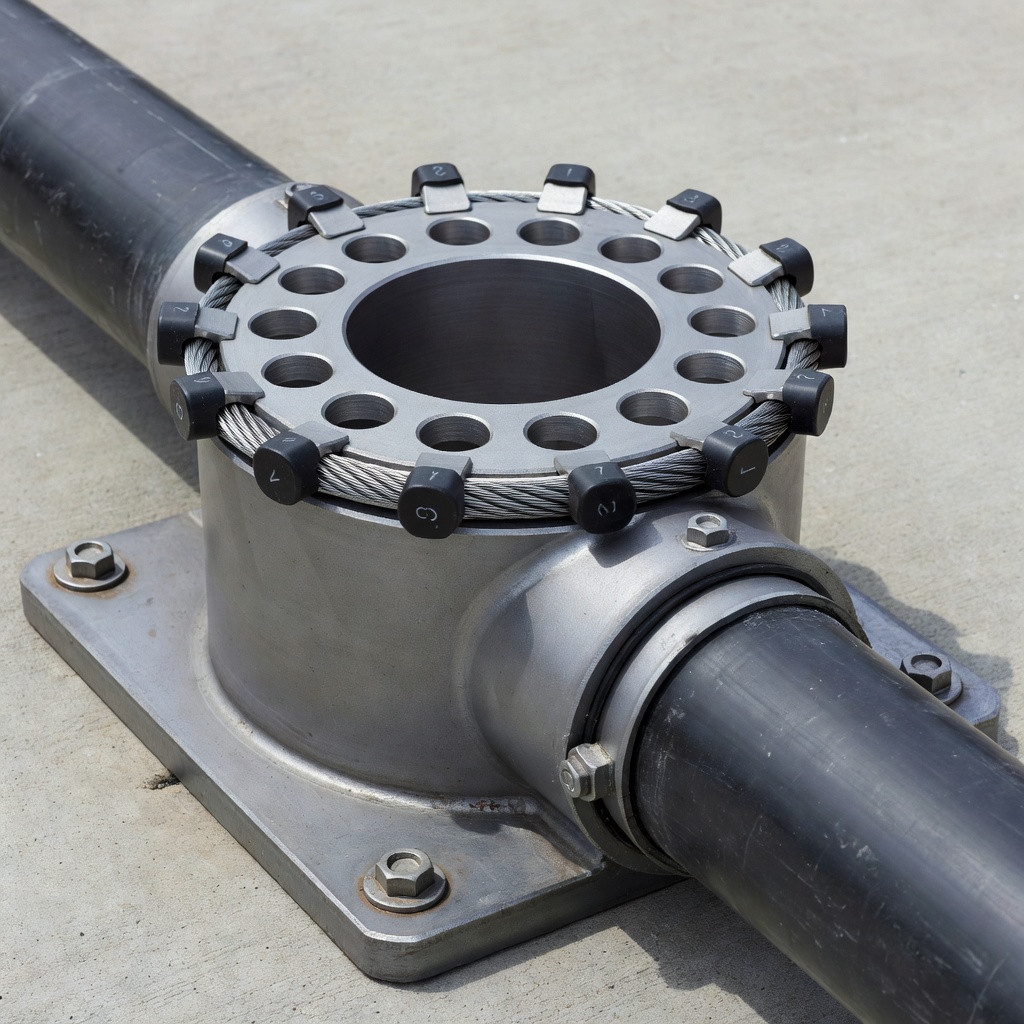

Les zones d’ancrage — aux extrémités du tablier et du pylône — sont les emplacements les plus vulnérables et les plus critiques pour la détérioration des haubans. Le service d’inspection de la zone d’ancrage DYWIDAG Stay Cable Anchor Zone note que l’humidité pénétrant dans la zone d’ancrage en raison d’une étanchéité dégradée ou d’un drainage inefficace peut entraîner une accumulation d’eau et une corrosion à long terme qui se développe en interne et peut ne pas être visible lors des inspections de routine.

{{

}}

L’ancrage inférieur (tablier) est particulièrement susceptible à la corrosion. La condensation se formant à l’intérieur du système de câble s’écoule naturellement vers le bas et s’accumule au point le plus bas lorsque le drainage est inadéquat. La zone d’ancrage contient les composants critiques de transfert de charge : le bloc d’ancrage (ou tête d’ancrage), les coins qui serrent chaque toron ou fil, la plaque d’appui qui distribue la force du câble à la structure, et le tube de transition entre la longueur libre du câble et le bloc d’ancrage. Des coins corrodés peuvent réduire la force d’ancrage en permettant aux torons de glisser, et des fractures de fils près de la zone de serrage des coins peuvent se produire sans signes extérieurs visibles.

L’inspection de l’ancrage nécessite généralement le retrait du capuchon de protection et l’extraction du matériau de remplissage de protection contre la corrosion (cire, graisse ou coulis dans le capuchon). L’inspection endoscopique à l’aide d’endoscopes flexibles permet l’examen visuel de la zone des coins et de la zone de transition entre l’ancrage et la longueur libre du câble. L’essai ultrasonore (UT) des torons ou fils individuels près de l’ancrage peut détecter les piqûres de corrosion et les fractures partielles depuis l’extrémité accessible. DYWIDAG propose une inspection spécialisée par essai ultrasonore pour détecter les fils cassés ou partiellement fracturés et les zones affectées par une corrosion avancée. Lorsque cela est accessible, les coins à la surface de la plaque d’ancrage sont inspectés à l’aide d’outils endoscopiques.

Les Recommandations PTI exigent que les systèmes d’ancrage soient conçus en tenant compte de l’inspectabilité. Le capuchon d’ancrage doit être amovible pour l’inspection, et le matériau de remplissage de protection contre la corrosion doit être choisi pour faciliter le retrait et le remplacement pendant les cycles d’inspection. Les recommandations PTI exigent également que la zone d’ancrage soit testée pour l’étanchéité à l’eau lors de la qualification du système.

7. Mesure de la force des câbles

La force de traction dans les haubans est un paramètre critique pour l’évaluation de l’état structurel du pont. Les changements dans la force des câbles peuvent indiquer des dommages structurels, un tassement des fondations, un glissement des torons ou une détérioration des éléments de tension. Trois méthodes principales sont utilisées pour la mesure de la force des haubans.

L’essai de soulèvement est la méthode la plus directe et la plus précise. Un vérin hydraulique est installé sur l’ancrage existant, et le câble est progressivement vériné jusqu’à ce que la plaque d’appui se soulève de la structure de support. La force au moment du soulèvement est enregistrée à partir d’un manomètre calibré ou d’un capteur de force. L’essai de soulèvement mesure directement la force du câble avec une précision généralement de ±2 %. Cependant, il nécessite un équipement spécialisé, un accès à l’ancrage et la capacité d’appliquer temporairement des forces pouvant dépasser la charge existante du câble. Les méthodes d’isolation de la structure pendant cet essai sont spécifiées dans les Recommandations PTI.

La méthode vibratoire utilise la relation entre la fréquence naturelle d’un câble et sa force de traction. Le câble est modélisé comme une corde tendue avec rigidité de flexion, et ses fréquences naturelles sont reliées à la tension par l’équation : T = 4mL²f₁² (pour le mode fondamental, en négligeant la rigidité de flexion), où T est la tension, m est la masse par unité de longueur, L est la longueur du câble et f₁ est la fréquence fondamentale. Des accéléromètres montés sur le câble enregistrent les vibrations ambiantes ou forcées, et le spectre de fréquences est analysé pour extraire les fréquences naturelles. La méthode vibratoire est non invasive, ne nécessite pas d’équipement spécial au-delà des accéléromètres et de l’acquisition de données, et peut être réalisée depuis le tablier ou le niveau du sol. Cependant, la précision est affectée par le relâchement du câble, l’incertitude de la rigidité de flexion et les conditions aux limites aux connexions d’extrémité. Pour les câbles longs avec un relâchement significatif, la correction du module équivalent d’Ernst doit être appliquée.

La mesure directe par capteur de force utilise des transducteurs de force installés dans le chemin de charge entre le bloc d’ancrage et la plaque d’appui. Les capteurs de force fournissent des données de force continues en temps réel et sont incorporés dans les systèmes de Surveillance de l’État des Structures (SHM) sur les grands ponts. Les capteurs de force de type annulaire qui s’adaptent autour du bloc d’ancrage sont couramment utilisés. La précision du capteur de force est généralement de ±1 % de la pleine échelle, mais la dérive à long terme et les effets de température doivent être pris en compte. Les données du capteur de force sont transmises à une station de surveillance centrale via des systèmes de communication filaires ou sans fil.

Le choix de la méthode de mesure de la force dépend de l’accessibilité du pont, de la précision requise, du fait que la mesure soit ponctuelle ou continue, et du budget. Pour l’évaluation de routine de l’état, la méthode vibratoire est couramment utilisée en raison de son faible coût et de sa facilité de déploiement, tandis que l’essai de soulèvement fournit des mesures de validation sur des câbles sélectionnés. La surveillance continue par capteur de force est réservée aux câbles critiques ou aux structures présentant des problèmes connus.

8. Ruptures de fils et leur détection

Les ruptures de fils dans les haubans sont un indicateur critique de détérioration structurelle. Une seule rupture de fil dans un toron ou un câble réduit la section transversale du câble et redistribue la contrainte aux fils adjacents, pouvant potentiellement initier une cascade de ruptures supplémentaires. La détection et la quantification des ruptures de fils sont donc essentielles pour l’évaluation de la sécurité.

La signature acoustique d’une rupture de fil est distinctive. Lorsqu’un fil en acier sous contrainte se fracture, il libère une onde élastique transitoire (émission acoustique) avec un contenu fréquentiel caractéristique — généralement une énergie à large bande de 1 kHz à plus de 500 kHz, avec une énergie maximale dans la plage de 50 à 150 kHz. La durée de l’événement EA provenant d’une rupture de fil est typiquement de 1 à 10 millisecondes. L’énergie libérée est proportionnelle au diamètre du fil et au niveau de contrainte à la rupture. Un fil de 5 mm contraint à 700 MPa libère environ 10 à 100 mJ d’énergie acoustique lors de la fracture.

Les ruptures de fils peuvent être détectées par surveillance acoustique passive (écoute des événements de fracture) ou par essai ultrasonore actif (propagation d’ondes guidées et détection des réflexions sur les surfaces de fracture). La surveillance passive utilisant des capteurs d’émission acoustique fournit une détection en temps réel des événements de rupture mais ne peut pas fournir d’informations sur les ruptures préexistantes. Les méthodes actives peuvent cartographier l’emplacement et la gravité des dommages existants mais nécessitent un accès au câble pour l’installation des capteurs.

Le taux de ruptures de fils est un paramètre critique pour l’évaluation des risques. Une seule rupture de fil dans un câble de 100 torons représente une perte de section de 1 %, ce qui n’est généralement pas significatif structurellement. Cependant, un groupe de ruptures à proximité immédiate peut créer un défaut critique. La transition des ruptures isolées à des taux de rupture accélérés est souvent associée au début de la détérioration induite par la corrosion. Les systèmes de surveillance EA continue peuvent suivre le nombre cumulé de ruptures de fils au fil du temps et alerter les propriétaires de ponts lorsque les taux de rupture dépassent les seuils établis.

La brochure des services de maintenance de Freyssinet note que la surveillance par émission acoustique utilisant des capteurs stratégiquement placés peut écouter les sons révélateurs émis par la libération d’énergie lorsqu’un élément sous contrainte se rompt. L’emplacement de la fracture peut être calculé en utilisant le timing d’enregistrement des capteurs adjacents, permettant une identification précise du câble endommagé et de l’emplacement de la rupture le long de sa longueur.

9. Remplacement des haubans

Le remplacement des haubans est l’une des opérations de réhabilitation de ponts les plus techniquement difficiles. Il doit être effectué tout en maintenant la stabilité structurelle du pont, et dans de nombreux cas, tandis que le pont reste ouvert à la circulation.

Le remplacement toron par toron est la méthode préférée pour les systèmes de câbles à torons parallèles. Les torons individuels sont dé-tendus à l’aide de vérins monotoron, retirés et remplacés par de nouveaux torons, un à la fois. Le processus maintient la force globale du câble dans des limites acceptables car seule une petite fraction de la capacité totale du câble est affectée à tout moment (généralement 1 à 3 % par toron pour un câble de 30 à 50 torons). La séquence de retrait et d’installation des torons est soigneusement planifiée pour éviter une redistribution excessive des forces vers les câbles adjacents et pour maintenir une géométrie acceptable du tablier.

La procédure de remplacement pour le pont Hale Boggs (Luling) en Louisiane, telle que documentée dans un article de la conférence technique du PTI, fournit une étude de cas détaillée. Les haubans du pont ont été remplacés toron par toron en utilisant un système de mise en tension conçu sur mesure. Chaque câble de 25 à 45 torons nécessitait environ 2 à 3 semaines pour un remplacement complet, incluant le retrait des torons, l’installation des nouveaux torons et l’ajustement final de la force. Le remplacement a été effectué sans fermer le pont à la circulation, avec des fermetures de voie uniquement directement sous le câble en cours de travaux.

Le remplacement complet du câble peut être nécessaire pour les câbles à fils parallèles, les câbles clos ou les câbles dont le système d’ancrage ou de gaine s’est détérioré. Le remplacement complet nécessite des supports temporaires ou des grues pour supporter le poids propre du câble complet (qui peut être de 20 à 50 tonnes pour un long hauban). Le pont peut devoir être fermé ou avoir une capacité de charge vive réduite pendant le remplacement. Le nouveau câble est généralement installé en utilisant les mêmes procédures de gaine PEHD et d’injection de coulis que pour une nouvelle construction, avec une attention particulière à l’équilibrage des forces avec les câbles restants.

La gestion temporaire des forces pendant le remplacement est critique. Le retrait d’un câble redistribue sa force aux câbles adjacents, pouvant potentiellement les surcharger. Une analyse par éléments finis de l’ensemble du pont est réalisée pour déterminer les séquences de remplacement acceptables. Les câbles adjacents sont surveillés en continu pendant le remplacement en utilisant la mesure de force par méthode vibratoire ou des capteurs de force. Si les forces dépassent les limites de sécurité, la procédure est interrompue et des mesures supplémentaires (telles que l’étaiement temporaire ou les contrepoids) sont mises en œuvre.

Les Recommandations du Post-Tensioning Institute (PTI) exigent que les systèmes de haubans soient conçus pour être remplaçables — les détails d’ancrage, les transitions de tubes PEHD et les connexions structurelles doivent être configurés pour permettre le retrait et le remplacement de torons individuels sans démolition de la structure adjacente. Cette exigence a été incorporée dans le PTI depuis la 3e édition et est maintenant une pratique courante pour tous les nouveaux ponts à haubans.

10. Surveillance de l’état des structures

La Surveillance de l’État des Structures (SHM) pour les haubans a évolué des applications de recherche vers une pratique courante de gestion des ponts. Les systèmes SHM modernes fournissent des données continues en temps réel sur l’état, la force et le comportement des câbles, permettant des décisions de maintenance basées sur les données et une alerte précoce en cas de détérioration.

Les systèmes de surveillance par émission acoustique sont devenus la technologie SHM la plus largement déployée pour la détection des ruptures de fils. Le système SoundPrint® utilise des capteurs acoustiques à fibre optique distribués (ou des réseaux de capteurs EA piézoélectriques) qui écoutent en continu la signature acoustique unique des fractures de fils. Les données des capteurs sont transmises à une plateforme de traitement basée sur le cloud où des algorithmes d’apprentissage automatique classifient les événements par type (rupture de fil vs bruit environnemental) et calculent l’emplacement de chaque événement. Des systèmes ont été installés sur des dizaines de grands ponts dans le monde, notamment le pont Sunshine Skyway (Floride), le pont Kosciuszko (New York) et le pont Port Mann (Colombie-Britannique).

La détection par fibre optique a considérablement progressé pour la surveillance des haubans. Les capteurs à réseau de Bragg (FBG) peuvent être intégrés dans le câble ou attachés à la gaine pour mesurer la déformation, la température et les vibrations à plusieurs points le long du câble. La détection acoustique distribuée (DAS) utilisant la rétrodiffusion Rayleigh dans les fibres télécom standard fournit une détection continue sur tout le chemin de la fibre, créant effectivement des milliers de capteurs EA virtuels. La technologie DAS utilise une unité d’interrogation qui émet des impulsions laser et analyse la lumière rétrodiffusée pour détecter les vibrations le long de la fibre. Cette approche a été déployée sur le pont Stonecutters à Hong Kong pour une surveillance complète des haubans.

La surveillance basée sur les vibrations suit en continu les paramètres modaux de chaque hauban — fréquences naturelles, taux d’amortissement et modes de vibration. Les changements de fréquence naturelle indiquent des changements dans la force du câble (glissement de torons, effets thermiques ou redistribution structurelle). Les changements d’amortissement indiquent une dégradation des amortisseurs ou des changements dans la masse du câble (accumulation de glace ou infiltration d’eau interne). Les données des accéléromètres montés sur chaque câble sont généralement agrégées à des fréquences d’échantillonnage de 10 à 50 Hz et transmises à un centre de surveillance.

La surveillance environnementale mesure la vitesse et la direction du vent, la température, l’humidité et les précipitations pour corréler le comportement des câbles avec les conditions environnementales. Ces données sont essentielles pour identifier les conditions qui déclenchent les événements vibratoires et pour distinguer le comportement induit par l’environnement des changements liés à la détérioration.
