Indice Structurel (SN)

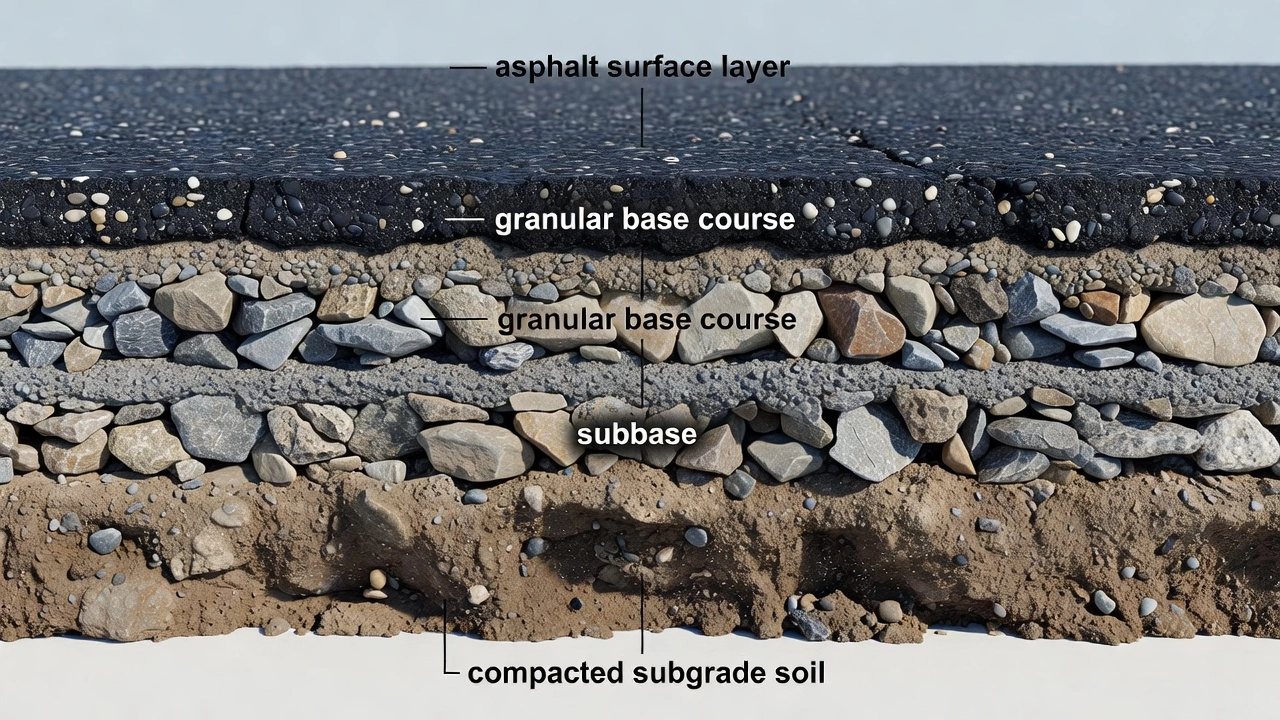

Coupe transversale d'une chaussée souple en asphalte montrant plusieurs couches structurelles - couche de surface, couche de base, sous-base et plateforme

Définition et concept de l’Indice Structurel (SN)

L’Indice Structurel (SN) est un indice abstrait qui représente la capacité structurelle d’un système de chaussée souple. C’est le paramètre central de dimensionnement dans le Guide AASHTO 1993 pour la conception des structures de chaussée, la méthode de dimensionnement empirique utilisée par environ 80 % des agences routières d’États américains. Le SN n’est pas une mesure physique mais une valeur calculée qui intègre l’épaisseur, la qualité du matériau et les conditions de drainage de chaque couche de chaussée en un seul nombre corrélé aux performances de la chaussée sous l’effet du trafic.

Le concept est issu de l’AASHO Road Test (1958–1960) à Ottawa, dans l’Illinois, où des chercheurs ont construit des centaines de sections d’essai de chaussées avec des épaisseurs de couches variables et les ont soumises à un trafic contrôlé. En mesurant la perte de service au fil du temps sous des répétitions de charges connues, les chercheurs ont dérivé des relations empiriques entre la structure de la chaussée et ses performances. L’Indice Structurel est l’abstraction qu’ils ont développée pour exprimer la contribution structurelle totale de toutes les couches de chaussée sous une forme pouvant être directement liée à la capacité de trafic.

Le SN est un nombre sans dimension, bien qu’il soit exprimé en pouces lorsqu’il est utilisé dans l’équation de dimensionnement AASHTO car il représente une épaisseur équivalente d’un matériau standard (généralement du HMA avec a1 = 0,44). En pratique, le SN requis peut varier d’aussi bas que 1,5 pour les routes à très faible trafic sur des plateformes résistantes à plus de 8,0 pour les autoroutes inter-États majeures supportant des millions d’essieux simples équivalents (ESALs). Les chaussées aéroportuaires souples pour avions lourds peuvent nécessiter des valeurs de SN dépassant 10,0.

Le SN intègre trois paramètres fondamentaux de dimensionnement des chaussées : l’épaisseur de chaque couche (D), la résistance relative du matériau de chaque couche exprimée par un coefficient de couche (a), et la qualité du drainage dans chaque couche non traitée exprimée par un coefficient de drainage (m). L’équation SN = a₁D₁ + a₂D₂m₂ + a₃D₃m₃ agrège ces contributions de la couche de surface (couche 1) vers le bas à travers la base (couche 2) et la sous-base (couche 3) en une seule valeur de capacité structurelle.

L’importance du SN va au-delà du dimensionnement initial. Lors de l’inspection de l’état des chaussées, le SN effectif d’une chaussée existante — rétro-calculé à partir des données de déflexion du FWD (déflectomètre à masse tombante) — fournit une mesure quantitative de la détérioration structurelle. La comparaison du SN effectif au SN de conception initial révèle la durée de vie structurelle restante de la chaussée et détermine si une réhabilitation par rechargement est nécessaire.

Formule SN : SN = a₁D₁ + a₂D₂m₂ + a₃D₃m₃

L’indice structurel est calculé à l’aide de la formule additive par couche définie dans le Guide AASHTO 1993 :

SN = a₁D₁ + a₂D₂m₂ + a₃D₃m₃ + …

Où chaque terme de l’équation correspond à une couche de chaussée, numérotée de haut en bas :

VariableDescriptionUnitésPlage typique
a₁, a₂, a₃Coefficient de couche (résistance relative du matériau)sans dimension0,05 – 0,50
D₁, D₂, D₃Épaisseur de la couchepouces1 – 24+
m₂, m₃Coefficient de modification de drainagesans dimension0,40 – 1,40

La formule peut être étendue à un nombre quelconque de couches (SN = Σ aᵢDᵢmᵢ), mais trois couches — surface, base et sous-base — constituent la configuration standard de la plupart des chaussées souples. La numérotation des indices commence au sommet de la structure de chaussée : la couche 1 est la couche de surface en béton bitumineux, la couche 2 est la couche de base, et la couche 3 est la couche de sous-base. Le sol de plateforme n’est pas inclus dans le calcul du SN car il est pris en compte séparément dans l’équation de dimensionnement via le module résilient (MR).

Le coefficient de drainage mᵢ s’applique uniquement aux couches de base et de sous-base granulaires non traitées. La couche de surface en béton bitumineux et toute couche stabilisée ou traitée (base traitée au ciment, base traitée à l’asphalte) utilisent typiquement m = 1,0 car ces matériaux ne sont pas sensibles aux dommages causés par l’humidité de la même manière que les matériaux granulaires non liés.

Un calcul typique du SN peut être illustré avec une coupe transversale de chaussée standard. Considérons une chaussée composée de 5 pouces de surface HMA (a₁ = 0,44), 8 pouces de base en pierre concassée (a₂ = 0,14, m₂ = 1,0) et 10 pouces de sous-base granulaire (a₃ = 0,10, m₃ = 0,85) :

SN = (0,44 × 5) + (0,14 × 8 × 1,0) + (0,10 × 10 × 0,85) = 2,20 + 1,12 + 0,85 = 4,17

La contribution de chaque couche au SN total est indépendante. La couche de surface contribue souvent le plus car le HMA a le coefficient de couche le plus élevé. Dans l’exemple ci-dessus, la surface HMA de 5 pouces contribue pour 2,20 (53 %) du SN total de 4,17, tandis que la base contribue pour 1,12 (27 %) et la sous-base pour 0,85 (20 %).

L’équation de dimensionnement des chaussées souples AASHTO détermine le SN requis de la structure de chaussée totale. Une fois le SN requis déterminé, le concepteur doit sélectionner une combinaison d’épaisseurs de couches, de matériaux et de dispositions de drainage qui satisfait SN = a₁D₁ + a₂D₂m₂ + a₃D₃m₃. Le SN de conception doit être égal ou supérieur au SN requis — généralement à 0,10 près de la valeur requise selon la procédure de conception NCDOT.

Le processus de conception implique une sélection par essai des épaisseurs. Le concepteur commence par une épaisseur de surface minimale (généralement 2 à 4 pouces pour le HMA), sélectionne des matériaux de base et de sous-base candidats avec des coefficients de couche connus, attribue des coefficients de drainage en fonction des conditions d’humidité prévues et calcule le SN résultant. Si le SN calculé est inférieur au SN requis, une ou plusieurs épaisseurs de couches doivent être augmentées, ou des matériaux de meilleure qualité doivent être spécifiés.

Coefficients de couche (a₁, a₂, a₃)

Le coefficient de couche (aᵢ) est un nombre sans dimension qui représente la contribution structurelle relative par unité d’épaisseur d’un matériau de chaussée donné. Il a été initialement dérivé des données de performance de l’AASHO Road Test et est fonction du module résilient du matériau, une propriété matérielle plus fondamentale. Plus le coefficient de couche est élevé, plus la contribution structurelle par pouce de ce matériau est grande.

Le coefficient de couche pour la couche de surface HMA (a₁) est le plus élevé des trois couches car le béton bitumineux est le matériau de chaussée le plus résistant et le plus rigide. La valeur standard a₁ pour l’enrobé bitumineux à chaud dense utilisé dans l’AASHO Road Test est de 0,44, ce qui correspond à un module résilient de 450 000 psi (3,1 GPa) à 70 °F (21 °C). Le guide de dimensionnement AASHTO fournit la Figure 11.27, un graphique qui relie le coefficient de couche HMA au module résilient. Une formule approximative dérivée de cette relation est :

a₁ = 0,40 + 0,031 × log(E₁/10⁵)

Où E₁ est le module résilient du HMA en psi. Pour les enrobés modifiés avec une rigidité plus élevée, des valeurs a₁ allant jusqu’à 0,50 peuvent être utilisées, mais le guide AASHTO avertit que l’utilisation de modules supérieurs à 450 000 psi s’accompagne d’une sensibilité accrue à la fissuration thermique et à la fissuration par fatigue, ces valeurs plus élevées doivent donc être appliquées avec prudence.

Le coefficient de couche pour la couche de base granulaire non traitée (a₂) est sensiblement plus faible car la pierre concassée et le gravier ont une rigidité inférieure au HMA. La valeur standard a₂ de l’AASHO Road Test est de 0,14, correspondant à un module résilient de base de 30 000 psi (207 MPa). L’équation empirique suivante relie a₂ au module résilient de base (E₂) pour les matériaux granulaires non traités :

a₂ = 0,249 × log(E₂) — 0,977

Le module des matériaux granulaires non traités dépend de l’état de contrainte (pression de confinement), qui augmente avec la profondeur. Une plage E₂ typique est de 20 000 à 40 000 psi. Pour les matériaux de base stabilisés, les coefficients de couche sont plus élevés : base granulaire traitée au ciment a₂ = 0,20, base traitée à l’asphalte Classe I a₂ = 0,34, et base en agrégats traités au bitume a₂ = 0,23.

Le coefficient de couche pour la couche de sous-base (a₃) est le plus bas des trois couches, reflétant la rigidité plus faible des matériaux granulaires de sous-base. La valeur standard a₃ de l’AASHO Road Test est de 0,10 à 0,11, correspondant à un module résilient de sous-base d’environ 15 000 psi (104 MPa).

Le tableau suivant résume les valeurs typiques des coefficients de couche du Guide AASHTO 1993 et de diverses agences d’États :

Matériau de la couche de chausséeCoefficient de couche (a)Épaisseur minimale (pouces)
HMA avec agrégat Type A0,442
HMA avec agrégat Type B0,402
Base traitée à l’asphalte Classe I0,344
Base traitée à l’asphalte Classe II0,264
Base en agrégats traités au bitume0,236
Base granulaire traitée au ciment0,206
Base sol-ciment0,156
Base en pierre concassée0,146
Base en pierre macadam0,126
Base en béton de ciment Portland (neuf)0,50
Béton de ciment Portland ancien0,40
PCC fissuré et assis0,25 – 0,30
Recyclé à froid en place0,22 – 0,27
Sous-base sol-ciment0,106
Sous-base sol-chaux0,106
Sous-base granulaire0,104
Sous-base sol-agrégat0,054

Les coefficients de couche peuvent être déterminés par trois méthodes : (1) à partir de routes d’essai ou de sections satellites comme dans l’AASHO Road Test, (2) à partir de corrélations avec le module résilient en utilisant les graphiques AASHTO, ou (3) à partir de tableaux de politiques établis par les agences. La plupart des agences routières d’États adoptent des coefficients de couche standard pour leurs matériaux couramment utilisés en tant que politique de conception, ce qui assure la cohérence entre les projets.

L’approche par essai de module résilient fournit la base la plus fondamentale pour la sélection des coefficients de couche. La méthode d’essai standard AASHTO T 307 mesure le module résilient du béton bitumineux, de la base non traitée et des matériaux de sous-base dans des conditions de chargement cyclique simulant le trafic. Les valeurs de module résultantes sont ensuite reportées sur les graphiques de corrélation AASHTO pour obtenir les coefficients de couche correspondants.

Coefficients de drainage (mᵢ)

Le coefficient de modification de drainage (mᵢ) est un multiplicateur appliqué aux coefficients de couche de la base et de la sous-base pour tenir compte de l’effet des conditions d’humidité sur la performance structurelle des couches granulaires non traitées. L’eau piégée dans la structure de la chaussée est l’une des principales causes de défaillance des chaussées, contribuant à la perte de résistance des matériaux non liés, au pompage des fines et à la détérioration accélérée sous l’effet du trafic.

Le Guide AASHTO 1993 définit le coefficient de drainage en fonction de deux facteurs : la qualité du drainage (temps nécessaire pour drainer la chaussée à 50 % de saturation) et le pourcentage de temps pendant lequel la chaussée est exposée à des niveaux d’humidité proches de la saturation.

La qualité du drainage est classée en cinq catégories :

Qualité du drainageTemps de drainage à 50 % de saturationValeur mᵢ (Moins de 1 % du temps)Valeur mᵢ (1 % à 5 % du temps)Valeur mᵢ (5 % à 25 % du temps)
Excellente2 heures1,40 – 1,201,35 – 1,151,30 – 1,10
Bonne1 jour1,35 – 1,151,25 – 1,051,15 – 0,95
Moyenne7 jours1,25 – 1,051,15 – 0,951,00 – 0,80
Mauvaise1 mois1,15 – 0,951,00 – 0,800,85 – 0,65
Très mauvaiseNe draine pas1,05 – 0,850,85 – 0,650,65 – 0,45

Les trois colonnes d’exposition à l’humidité représentent : Moins de 1 % du temps où la chaussée est exposée à une humidité proche de la saturation, 1 % à 5 % et 5 % à 25 %. Les valeurs mᵢ plus élevées reflètent de meilleures conditions de drainage qui améliorent la contribution structurelle, tandis que les valeurs plus faibles pénalisent un mauvais drainage.

Un coefficient de drainage de 1,00 représente un drainage moyen avec une exposition modérée à l’humidité et n’a aucun effet sur le calcul du SN. Les valeurs supérieures à 1,00 (jusqu’à 1,40) augmentent le SN effectif en récompensant un bon drainage qui maintient les couches granulaires sèches et résistantes. Les valeurs inférieures à 1,00 (jusqu’à 0,45) réduisent le SN effectif, nécessitant des couches de chaussée plus épaisses pour compenser le support affaibli par l’humidité.

Le coefficient de drainage s’applique uniquement aux couches de base et de sous-base granulaires non traitées. La couche de surface HMA et toute couche stabilisée ou liée (traitée au ciment, traitée à l’asphalte ou béton maigre) sont considérées comme imperméables ou non sensibles à l’humidité et se voient attribuer m = 1,0. Certaines agences d’États restreignent davantage la valeur maximale de mᵢ ; par exemple, les normes de la ville de Gillette, Wyoming, précisent que sauf si un drain de bordure est installé, le coefficient de drainage ne doit pas dépasser 1,00.

La sélection de coefficients de drainage appropriés nécessite un jugement technique concernant les conditions spécifiques au site. Les considérations clés incluent : la présence de drains de bordure ou d’exutoires, la perméabilité des couches granulaires, les précipitations annuelles et le niveau de la nappe phréatique, la pente transversale de la chaussée et la longueur du chemin de drainage, ainsi que la qualité du compactage. Les chaussées bien drainées avec drains de bordure peuvent atteindre m = 1,20 à 1,40, tandis que les chaussées dans les climats humides avec un mauvais drainage latéral peuvent être pénalisées avec m = 0,70 à 0,80.

SN requis d’après l’équation de dimensionnement AASHTO

Le SN requis est la valeur qui doit être intégrée dans la structure de la chaussée pour supporter le trafic prévu sur la durée de vie avec une perte de service acceptable. Il est déterminé en résolvant l’équation de dimensionnement des chaussées souples AASHTO 1993, qui a la forme suivante :

log₁₀(W₁₈) = ZR × S₀ + 9,36 × log₁₀(SN + 1) — 0,20 + [log₁₀(ΔPSI / (4,2 — 1,5))] / [0,40 + 1094 / (SN + 1)⁵·¹⁹] + 2,32 × log₁₀(MR) — 8,07

Où :

  • W₁₈ = nombre prédit d’ESALs de 18 kip (80 kN) sur la durée de vie
  • ZR = écart normal standard pour un niveau de fiabilité donné
  • S₀ = erreur standard combinée (écart type global)
  • SN = indice structurel à déterminer
  • ΔPSI = perte de service (po — pt)
  • MR = module résilient de la plateforme (psi)
  • 4,2 = indice de service initial (po) pour les chaussées souples
  • 1,5 = indice de service terminal (pt) à des fins de conception

L’équation n’est pas directement résoluble pour SN car SN apparaît à la fois à l’intérieur et à l’extérieur des termes logarithmiques et exponentiels, nécessitant une résolution itérative par essais et erreurs ou l’utilisation du nomogramme de conception AASHTO (Figure 11.25 du Guide 1993). Le nomogramme de conception fournit une solution graphique qui est la plus pratique pour déterminer le SN. Si W₁₈ est l’inconnue, l’équation peut être résolue directement.

Les paramètres d’entrée standard de l’équation sont :

Variable d’entréeValeurs typiquesNotes
W₁₈ (ESALs)10⁵ — 5 × 10⁷Trafic sur la durée de vie
Fiabilité (R)80 % — 99 %95 % pour les artères ; 80-88 % pour les collectrices/locales
ZR-0,841 à -2,326Correspond à R = 80 % à 99 %
S₀0,40 — 0,500,45 couramment utilisé pour les chaussées souples
ΔPSI1,5 — 2,5po=4,2 moins pt (1,5-2,5 typique)
MR (plateforme)3 000 — 15 000 psiDéterminé à partir du CBR ou d’essais en laboratoire

Le niveau de fiabilité tient compte de l’incertitude dans la prédiction du trafic, de la variabilité des matériaux et de la qualité de la construction. Pour les autoroutes artérielles, R = 99 % (ZR = -2,326) est couramment spécifié, tandis que les rues collectrices utilisent R = 88 % (ZR = -1,270) et les rues locales utilisent R = 80 % (ZR = -0,841). Une fiabilité plus élevée nécessite un SN plus élevé pour les mêmes conditions de trafic et de plateforme.

L’écart type global (S₀) reflète l’incertitude combinée dans les prédictions de charge de trafic et les prédictions de performance de la chaussée. Le guide AASHTO recommande S₀ = 0,35 à 0,50 pour les chaussées souples, avec 0,45 comme valeur la plus couramment utilisée pour la conception.

La perte de service (ΔPSI) représente la différence entre l’indice de service initial (po = 4,2 pour les chaussées souples) et l’indice de service terminal (pt). L’indice de service terminal représente la condition acceptable la plus basse avant que la chaussée ne nécessite une réhabilitation. Les valeurs typiques de pt sont : 2,50 pour les artères, 2,25 pour les collectrices et 2,00 pour les routes locales.

Le module résilient de la plateforme (MR) est un paramètre critique. Il est déterminé par des essais en laboratoire (AASHTO T 307) ou par des corrélations avec l’indice portant californien (CBR) en utilisant la relation MR = 2555 × CBR⁰·⁶⁴. Le module résilient effectif du sol de plateforme tient compte des variations saisonnières de la résistance de la plateforme dues aux cycles de gel-dégel et aux changements d’humidité. Le guide AASHTO fournit une procédure qui divise l’année en périodes mensuelles, attribue des modules saisonniers, calcule le facteur de dommage relatif (uf) pour chaque période en utilisant :

uf = 1,18 × 10⁸ × MR⁻²·³²

Le dommage relatif moyen sur toutes les périodes est ensuite utilisé pour déterminer le MR effectif — le module équivalent unique qui produirait le même dommage cumulé s’il était utilisé toute l’année. Ce MR effectif est souvent significativement inférieur au module de laboratoire normal car la plateforme est la plus faible pendant le dégel printanier, lorsque la plupart des dommages se produisent.

SN effectif d’une chaussée existante (rétro-calculé à partir du FWD)

L’indice structurel effectif (SN_eff) d’une chaussée existante en service est déterminé par des essais de déflexion non destructifs, le plus couramment à l’aide du déflectomètre à masse tombante (FWD). Le FWD applique une charge d’impulsion dynamique à la surface de la chaussée — généralement de 9 000 à 27 000 lbf (40 à 120 kN) — simulant la charge d’un essieu de camion en mouvement, et mesure les déflexions de surface résultantes à plusieurs distances radiales du centre de charge à l’aide de géophones ou de sismomètres.

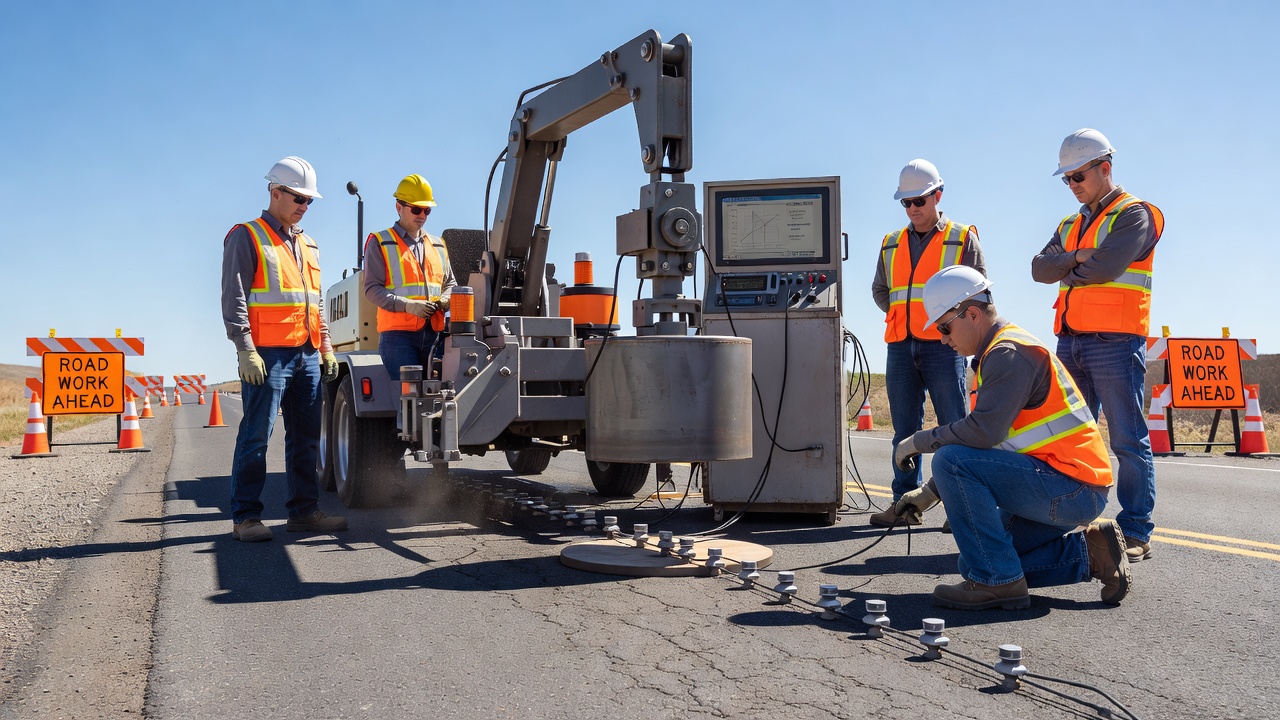

Remorque d'essai au déflectomètre à masse tombante (FWD) sur une route asphaltée lors de l'évaluation structurelle

Le processus de rétro-calcul comprend les étapes suivantes :

  1. Mesure de la déflexion : Le FWD recueille des bassins de déflexion à des points d’essai espacés à intervalles réguliers (généralement 50 à 200 pieds selon qu’il s’agit d’essais au niveau projet ou au niveau réseau)
  2. Analyse de rétro-calcul : À l’aide de logiciels tels qu’EVERCALC, MODCOMP ou ELMOD, le bassin de déflexion mesuré est comparé à un bassin de déflexion théorique calculé à partir de la théorie élastique multicouche
  3. Détermination du module de couche : Le logiciel de rétro-calcul estime le module élastique in-situ de chaque couche de chaussée (HMA, base, sous-base) et de la plateforme en ajustant itérativement les modules jusqu’à ce que les déflexions théoriques correspondent aux déflexions mesurées
  4. Calcul du SN effectif : Les modules de couche rétro-calculés sont utilisés pour calculer les coefficients de couche in-situ, qui sont ensuite additionnés pour obtenir le SN effectif

La relation entre le module de couche rétro-calculé et le coefficient de couche suit les graphiques de corrélation AASHTO. Pour la couche HMA, le module résilient (E₁) est déterminé à la température d’essai du FWD, puis corrigé à la température de référence standard de 70 °F (21 °C) à l’aide de facteurs de correction de température. Le coefficient de couche a₁ est obtenu à partir du module corrigé en utilisant la Figure 11.27 de l’AASHTO ou l’équation de corrélation empirique.

Pour les couches de base et de sous-base, les modules rétro-calculés (E₂, E₃) sont utilisés avec les équations de corrélation appropriées pour déterminer a₂ et a₃. Les coefficients de drainage (m₂, m₃) sont sélectionnés en fonction des conditions de drainage observées sur le site d’essai.

Le SN effectif est alors :

SN_eff = a₁D₁ + a₂D₂m₂ + a₃D₃m₃

Où D₁, D₂, D₃ sont les épaisseurs de couches mesurées à partir de carottes de chaussée ou de registres de construction.

Les recherches du programme LTPP (Long-Term Pavement Performance) de la FHWA ont montré que le SN effectif d’une chaussée existante diminue avec le temps à mesure que la chaussée se détériore. Le taux de perte de SN dépend du trafic, des conditions environnementales et de la qualité de la construction. Les taux de perte de SN typiques varient de 0,01 à 0,05 par an pour les chaussées en bon état, mais peuvent être significativement plus élevés pour les chaussées présentant des dégradations prématurées.

Le SN effectif est un paramètre clé pour les systèmes de gestion des chaussées tant au niveau du réseau qu’au niveau projet. Au niveau du réseau, les données SN_eff issues des essais FWD de routine fournissent une mesure objective de la capacité structurelle qui peut être triée, classée et suivie dans le temps pour identifier les sections nécessitant une réhabilitation. Au niveau projet, le SN_eff est utilisé directement dans les calculs de dimensionnement des rechargements.

La norme AASHTO R 69 (anciennement protocole FHWA) fournit des procédures standard pour l’utilisation des essais de déflexion FWD afin d’évaluer l’état structurel des chaussées pour le dimensionnement des rechargements. Le protocole spécifie les niveaux de charge d’essai, l’espacement des capteurs de déflexion, les procédures de correction de température et les critères d’acceptation du rétro-calcul.

Déficit de SN et dimensionnement des rechargements

Le déficit structurel d’une chaussée existante est quantifié en comparant le SN effectif (SN_eff) au SN requis (SN_requis) pour le trafic futur. Le déficit de SN (également appelé déficit SN) est :

SN_déficit = SN_requis — SN_eff

Si le déficit de SN est positif, la chaussée existante ne dispose pas d’une capacité structurelle suffisante pour supporter le trafic futur projeté, et un rechargement (ou autre réhabilitation) est nécessaire pour restaurer la capacité structurelle. Si SN_eff dépasse SN_requis, la chaussée a une capacité structurelle adéquate et peut seulement nécessiter des traitements de surface ou un entretien préventif.

L’épaisseur de rechargement requise (D_rechargement) est déterminée à l’aide du déficit de SN :

D_rechargement = SN_déficit / a_rechargement

a_rechargement est le coefficient de couche du matériau de rechargement — généralement 0,44 pour un rechargement HMA. Par exemple, si SN_requis = 5,5 et SN_eff = 3,5, le déficit de SN est de 2,0. En utilisant un rechargement HMA avec a_rechargement = 0,44, l’épaisseur de rechargement requise est :

D_rechargement = 2,0 / 0,44 = 4,5 pouces

Le Guide AASHTO 1993 fournit deux méthodes pour déterminer l’indice structurel effectif pour le dimensionnement des rechargements : la méthode par essai de déflexion non destructif (utilisant le FWD) et la méthode par relevé d’état (utilisant les dégradations visuelles et le carottage). La méthode par essai de déflexion est plus fiable car elle mesure directement la réponse structurelle de la chaussée, tandis que la méthode par relevé d’état repose sur le jugement technique pour réduire le SN de conception initial en fonction des dégradations observées.

L’équation de dimensionnement des rechargements tient également compte du fait que la structure de chaussée existante continue de contribuer à la capacité structurelle même après la construction du rechargement. La chaussée existante doit encore être en condition raisonnable pour servir de fondation au rechargement. Les valeurs SN_eff utilisées dans le dimensionnement des rechargements doivent refléter la valeur structurelle restante de chaque couche existante, et non simplement le SN de conception initial.

Le dimensionnement des rechargements selon l’AASHTO utilise l’approche suivante :

  1. Déterminer le SN_requis pour le trafic futur et les conditions de plateforme
  2. Déterminer le SN_eff de la chaussée existante par rétro-calcul FWD
  3. Calculer SN_rechargement = SN_requis — SN_eff (ajusté pour la fatigue potentielle du HMA existant)
  4. Convertir SN_rechargement en épaisseur de rechargement : D_rechargement = SN_rechargement / a_rechargement

Certaines agences d’États appliquent une épaisseur minimale de rechargement indépendamment du déficit de SN calculé, généralement de 1,5 à 2,0 pouces, pour garantir une qualité de construction adéquate et traiter les dégradations de surface qui peuvent ne pas être entièrement capturées par l’analyse structurelle.

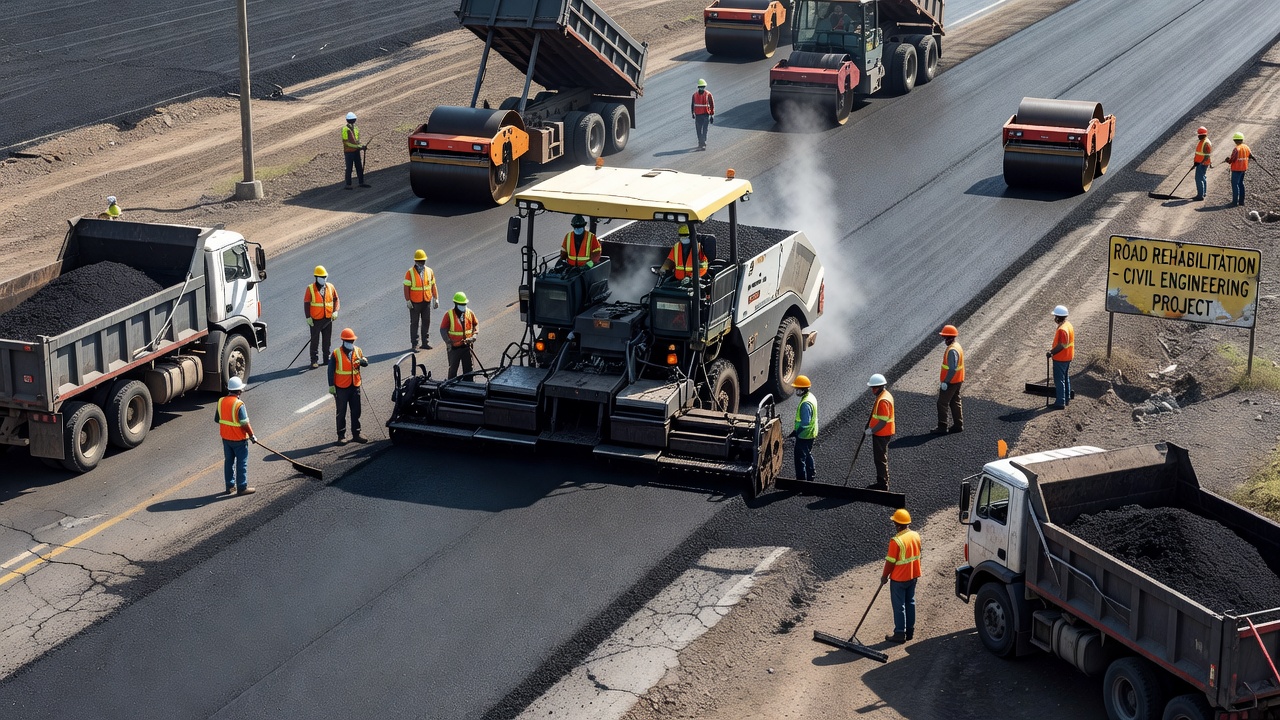

Finisseur d'asphalte posant un nouveau rechargement en enrobé bitumineux à chaud sur une route existante avec des rouleaux de compactage

SN et état d’inspection

La relation entre l’Indice Structurel et l’état visuel de la chaussée n’est pas directe mais est bien établie par la recherche en gestion des chaussées. Une chaussée présentant des dégradations visuelles importantes peut encore avoir une capacité structurelle adéquate (mesurée par SN_eff), et inversement, une chaussée en bon état de surface peut avoir une faible capacité structurelle en raison d’une détérioration souterraine qui ne s’est pas encore manifestée en surface.

Lors de l’inspection de l’état des chaussées, les relations suivantes entre le SN et l’état observé sont reconnues :

  • La fissuration par fatigue (en peau de crocodile) est la manifestation en surface de la fatigue structurelle de la couche HMA. Lorsque la déformation en traction à la base de la couche HMA dépasse la limite d’endurance à la fatigue de l’enrobé, le chargement répété produit des fissures remontant depuis la base qui se propagent à la surface sous forme de fissures interconnectées en peau de crocodile. L’étendue de la fissuration par fatigue dans l’ornière de roulement est directement corrélée au nombre d’ESALs appliqués par rapport à la capacité structurelle de la chaussée. Une fissuration par fatigue de haute sévérité (niveaux de sévérité LTPP 2-3) couvrant plus de 25 % de la zone de l’ornière indique fortement que SN_eff est inférieur à SN_requis.

  • L’orniérage (déformation permanente) dans l’ornière de roulement est lié à la perte de capacité structurelle lorsqu’il résulte de la déformation de la plateforme ou des couches non liées. Un orniérage de surface de 0,5 pouce ou plus accompagné d’un soulèvement de la chaussée adjacent à l’ornière indique un orniérage structurel (rupture par cisaillement de la plateforme) qui réduit le SN effectif.

  • Le reprofilage et les réparations antérieures sont considérés comme des indicateurs de perte de capacité structurelle. Les grandes zones reprofilées (>10 % de la surface de la dalle ou de la voie) suggèrent que la chaussée a subi une défaillance structurelle à ces endroits et que le SN effectif doit être ajusté à la baisse en conséquence.

  • L’indice de rugosité international (IRI) augmente à mesure que l’état structurel se détériore, mais la corrélation est faible au niveau projet car l’IRI est influencé par de nombreux facteurs autres que la capacité structurelle.

Le protocole standard utilisé par de nombreux DOT d’États et autorités aéroportuaires consiste à calculer un SN ajusté basé sur l’état visuel lors des relevés d’indice d’état des chaussées (PCI). La méthode de relevé d’état AASHTO pour le dimensionnement des rechargements fournit des facteurs de réduction appliqués au SN de conception initial en fonction de l’étendue et de la sévérité des dégradations observées :

Type de dégradationÉtatFacteur de réduction SN
Aucune dégradation significativeBon0,90 — 1,00
Fissuration par fatigue modérée (<20 % de la surface)Passable0,70 — 0,85
Fissuration par fatigue étendue (>20 % de la surface)Mauvais0,50 — 0,70
Orniérage structurel (>0,5 po)Mauvais0,50 — 0,65
Reprofilage sévère (>20 % de la surface)Mauvais0,40 — 0,60

Ces facteurs de réduction fournissent une estimation visuelle de SN_eff lorsque les essais FWD ne sont pas disponibles, mais ils sont nettement moins précis que le rétro-calcul FWD. L’écart type de l’estimation du SN basée sur l’état par rapport au SN basé sur le FWD peut atteindre 0,5 à 0,8 unités de SN.

Pour une évaluation complète de la chaussée, la combinaison des essais de déflexion FWD (pour la capacité structurelle) et du relevé PCI (pour l’état de surface) fournit l’image la plus complète. Les sections de chaussée présentant à la fois un faible SN_eff et des dégradations de haute sévérité sont candidates pour des rechargements structurels ou une reconstruction, tandis que les sections avec un SN adéquat mais un mauvais état de surface peuvent seulement nécessiter des traitements de surface ou un fraisage et rechargement.

SN dans la conception des chaussées aéroportuaires souples

Le concept d’Indice Structurel issu de la méthode routière AASHTO a une application directe limitée à la conception des chaussées aéroportuaires souples, qui utilise la méthode FAA FAARFIELD (programme de dimensionnement des chaussées aéroportuaires de la FAA) basée sur l’analyse élastique multicouche. Cependant, le principe sous-jacent d’exprimer la capacité structurelle comme une somme des contributions des couches est conceptuellement similaire à l’approche de la FAA.

Le système ACN-PCN de l’OACI (Numéro de Classification d’Aéronef — Numéro de Classification de Chaussée) utilise une évaluation numérique standardisée de la résistance structurelle de la chaussée. Le PCN est déterminé par une évaluation technique qui implique soit : (1) l’utilisation des courbes de conception CBR de la FAA (pour les chaussées souples), (2) l’utilisation du programme FAARFIELD de la FAA, ou (3) l’utilisation de la méthode ACN du Manuel de conception des aérodromes de l’OACI, Partie 3.

Pour les chaussées aéroportuaires souples conçues à l’aide de la méthode CBR de la FAA (qui était la norme avant que FAARFIELD ne soit imposé en 2009), les courbes de dimensionnement de l’épaisseur de la chaussée relient l’épaisseur totale de la chaussée au-dessus de la plateforme à :

  • Le poids et la configuration de l’aéronef (type de train d’atterrissage, pression des pneus)
  • Les départs annuels (fréquence)
  • Le CBR de la plateforme (résistance)

Le résultat de la méthode CBR de la FAA est une épaisseur totale de chaussée au-dessus de la plateforme, exprimée comme une structure combinée. Bien que cela ne soit pas identique au SN de l’AASHTO, le concept d’épaisseur équivalente de la procédure de conception de la FAA (convertissant divers types de base en épaisseur équivalente d’enrobé bitumineux à chaud à l’aide de facteurs d’équivalence) est fonctionnellement similaire à l’approche du coefficient de couche SN.

Les facteurs d’équivalence utilisés par la FAA (selon AC 150/5320-6G) pour convertir les couches de base et de sous-base en épaisseur équivalente HMA comprennent :

Matériau de baseFacteur d’équivalence
Surface/base HMA1,0
Base en agrégats P-2080,75
Base en agrégats concassés P-2090,75
Base traitée au ciment P-3040,75
Base econocrete P-3060,67

Ces facteurs d’équivalence sont analogues au rapport des coefficients de couche (a₂/a₁, a₃/a₁) dans la méthode AASHTO. Par exemple, si a₁ = 0,44 pour le HMA et a₂ = 0,14 pour la base en agrégats, le rapport d’équivalence est de 0,14/0,44 = 0,32, ce qui signifie qu’un pouce de base en agrégats est structurellement équivalent à environ 0,32 pouce de HMA. Le facteur d’équivalence de 0,75 de la FAA pour la base en agrégats diffère de ce rapport car la méthode de la FAA tient compte des charges plus lourdes et des différents critères de défaillance du chargement des aéronefs.

La méthode FAARFIELD (FAA AC 150/5320-6G, depuis 2009) utilise une analyse tridimensionnelle par éléments finis élastiques multicouches (LEAF) pour calculer les contraintes et les déformations dans la structure de la chaussée sous le chargement des aéronefs. L’approche par facteur de dommage cumulé (CDF) compare les déformations critiques calculées aux déformations admissibles dérivées d’essais de fatigue et d’orniérage en laboratoire. FAARFIELD n’utilise pas le concept de SN, mais le résultat est un ensemble d’épaisseurs de couches qui fournissent ensemble la capacité structurelle requise.

Pour l’évaluation des chaussées aéroportuaires, certaines agences ont adapté l’approche SN de l’AASHTO pour fournir un indice structurel relatif pour la gestion des chaussées au niveau du réseau. Le SN effectif d’une chaussée aéroportuaire peut être estimé à partir d’essais FWD en utilisant les mêmes principes de rétro-calcul que pour les chaussées routières, et l’approche par déficit de SN fournit une base rationnelle pour prioriser les besoins de réhabilitation. Cependant, l’épaisseur du rechargement doit être vérifiée à l’aide de la procédure FAARFIELD de la FAA avant la conception finale.

L’indice d’état structurel (SCI) et l’indice d’état de chaussée (PCI) utilisés dans la gestion des chaussées aéroportuaires combinent la capacité structurelle (basée sur le FWD) avec l’état de surface (inspection visuelle) pour fournir une évaluation complète. L’interaction entre le SN, le PCI et la durée de vie restante est évaluée par le système de gestion des chaussées aéroportuaires, qui utilise ces indices pour prioriser les projets d’entretien et de réhabilitation.

AASHTO 1993 vs MEPDG : L’évolution au-delà du SN

Le Guide AASHTO 1993 et le Guide de Dimensionnement Mécanistico-Empirique des Chaussées (MEPDG), mis en œuvre via le logiciel AASHTOWare Pavement ME, représentent deux approches fondamentalement différentes du dimensionnement des chaussées souples. Le concept d’Indice Structurel est central dans la méthode de 1993 mais n’est pas utilisé dans l’approche MEPDG.

AspectAASHTO 1993MEPDG (Pavement ME)
BaseEmpirique (AASHO Road Test, 1958-60)Mécanistico-empirique (élastique multicouche + fonctions de transfert)
RésultatIndice Structurel (SN)Épaisseurs de couches, prédictions de dégradations
TraficESALs (nombre unique)Spectres de charge (distributions de charges par essieu par type)
ClimatAjustement saisonnier MR uniquementDonnées climatiques horaires (température, humidité, gel-dégel)
Caractérisation des matériauxCoefficient de couche (a)Module résilient, module dynamique, compliance de fluage
Prédiction des dégradationsAucune (serviceabilité uniquement)Fissuration par fatigue, orniérage, fissuration thermique, IRI
PlateformeMR effectifMR par saison (mensuel)
FiabilitéZR et S₀Fiabilité directe sur chaque dégradation

La méthode AASHTO 1993 produit une valeur unique de SN qui doit être traduite en épaisseurs de couches par la formule SN = Σ aᵢDᵢmᵢ. Elle ne prédit pas directement des types de dégradations spécifiques. L’indice de service terminal (pt) est le seul critère de performance — lorsque la chaussée atteint pt, une réhabilitation est nécessaire quel que soit le type de dégradation ayant causé la perte de service.

Le MEPDG évalue simultanément plusieurs critères de performance. La conception est itérée jusqu’à ce que toutes les dégradations prédites (orniérage, fissuration par fatigue, fissuration thermique et IRI) restent sous les seuils spécifiés par l’utilisateur au niveau de fiabilité cible. Le MEPDG n’utilise pas le concept de SN car il traite les propriétés de chaque couche indépendamment et évalue leur réponse combinée à l’aide d’une analyse mécaniste plutôt que d’une sommation empirique.

Les principaux avantages du MEPDG par rapport à la méthode AASHTO 1993 sont :

  • Intégration du climat : Le MEPDG utilise des données climatiques horaires (température, précipitations, vitesse du vent, rayonnement solaire) de plus de 800 stations météorologiques pour modéliser les changements saisonniers des propriétés des matériaux et des conditions d’humidité dans la structure de la chaussée. La méthode de 1993 ajuste uniquement le module résilient de la plateforme de façon saisonnière.

  • Spectres de trafic : Plutôt que de réduire le trafic à un seul comptage d’ESALs, le MEPDG utilise les spectres de charge par essieu — la distribution complète des charges d’essieux simples, tandems, tridems et quads par catégorie de poids. Cela fournit une représentation plus précise des dommages causés par le trafic, en particulier pour les routes présentant des dépassements de charge importants ou des configurations d’essieux inhabituelles.

  • Modèles de dégradation spécifiques aux matériaux : Le MEPDG utilise différents modèles de dégradation pour différents types de matériaux (HMA dense, SMA, OGFC, divers types de base) avec des coefficients de calage spécifiques aux matériaux dérivés des données LTPP.

  • Fiabilité améliorée : Les objectifs de fiabilité sont appliqués séparément à chaque type de dégradation plutôt que comme un facteur global unique appliqué au chargement.

Cependant, la méthode AASHTO 1993 reste largement utilisée pour plusieurs raisons pratiques :

  • Simplicité : La méthode nécessite beaucoup moins de paramètres d’entrée et peut être appliquée à l’aide de nomogrammes ou de feuilles de calcul simples
  • Familiarité : La plupart des ingénieurs des chaussées formés aux États-Unis connaissent la méthode de 1993
  • Calage : Le MEPDG nécessite un calage local pour les matériaux et le climat de chaque région afin d’obtenir des résultats fiables
  • Inertie institutionnelle : De nombreuses agences d’États ont développé des catalogues de conception, des spécifications standard et des critères d’acceptation de construction basés sur la méthode de 1993
  • Disponibilité des données : La méthode de 1993 nécessite seulement les ESALs, le MR et le type de matériau de base, tandis que le MEPDG nécessite des essais détaillés sur les matériaux (module dynamique, compliance de fluage) qui peuvent ne pas être disponibles pour tous les projets

La transition de l’approche AASHTO 1993 vers le MEPDG a été progressive mais régulière. En 2023, environ 25 DOT d’États ont adopté ou étaient en train d’adopter le MEPDG pour la conception courante, tandis que d’autres l’utilisent pour des types de projets spécifiques (routes à fort trafic, installations critiques) tout en continuant à utiliser la méthode de 1993 pour les conceptions standard.

Pour l’inspection et l’évaluation de l’état des chaussées, le concept de SN de l’AASHTO 1993 reste précieux car le SN effectif issu des essais FWD fournit une mesure directe et intuitive de la capacité structurelle restante qui peut être facilement comparée aux exigences de conception. Le MEPDG ne fournit pas un indice unique équivalent de capacité structurelle — il évalue plutôt si les dégradations prédites restent sous les seuils. Pour la gestion des chaussées au niveau du réseau, le concept de SN reste l’approche standard pour classer la capacité structurelle dans un réseau de chaussées.

Questions Fréquemment Posées

Évaluer la capacité structurelle des chaussées avec précision

TarmacView aide les gestionnaires de chaussées aéroportuaires et routières à calculer, suivre et comparer les Indices Structurels effectifs par rapport aux exigences de conception. Planifiez une démonstration pour voir comment l'analyse automatisée des données FWD rationalise l'évaluation structurelle.

En savoir plus

Méthodes de Dimensionnement des Épaisseurs de Chaussée

Méthodes de Dimensionnement des Épaisseurs de Chaussée

Le dimensionnement des épaisseurs de chaussée détermine les épaisseurs de couches nécessaires pour supporter les charges de trafic sur la durée de vie de concep...

31 min de lecture
Pavement design Airport engineering +1
Données de trafic pour la conception et l'évaluation des chaussées

Données de trafic pour la conception et l'évaluation des chaussées

Les données de charge de trafic — classifications des véhicules, charges par essieu et comptages — constituent une donnée d'entrée primordiale pour le dimension...

25 min de lecture
Pavement design Traffic data +2
Module de résilience (Mr) des matériaux de chaussée

Module de résilience (Mr) des matériaux de chaussée

Le module de résilience (Mr) est le module élastique dynamique du sol de fondation ou des matériaux de chaussée non liés sous chargement répété (cyclique), mesu...

33 min de lecture
Geotechnical Pavement design +3
