La couche de fondation est une couche granulaire ou stabilisée optionnelle placée entre le sol support et la couche de base, offrant une distribution supplémentaire des charges, le drainage, la protection contre le gel et une plateforme de travail pendant la construction. Dans les chaussées aéroportuaires, l’épaisseur de la couche de fondation est souvent substantielle pour supporter les charges lourdes. Couvre les matériaux de fondation, les fonctions et les indicateurs d’inspection des problèmes de fondation.

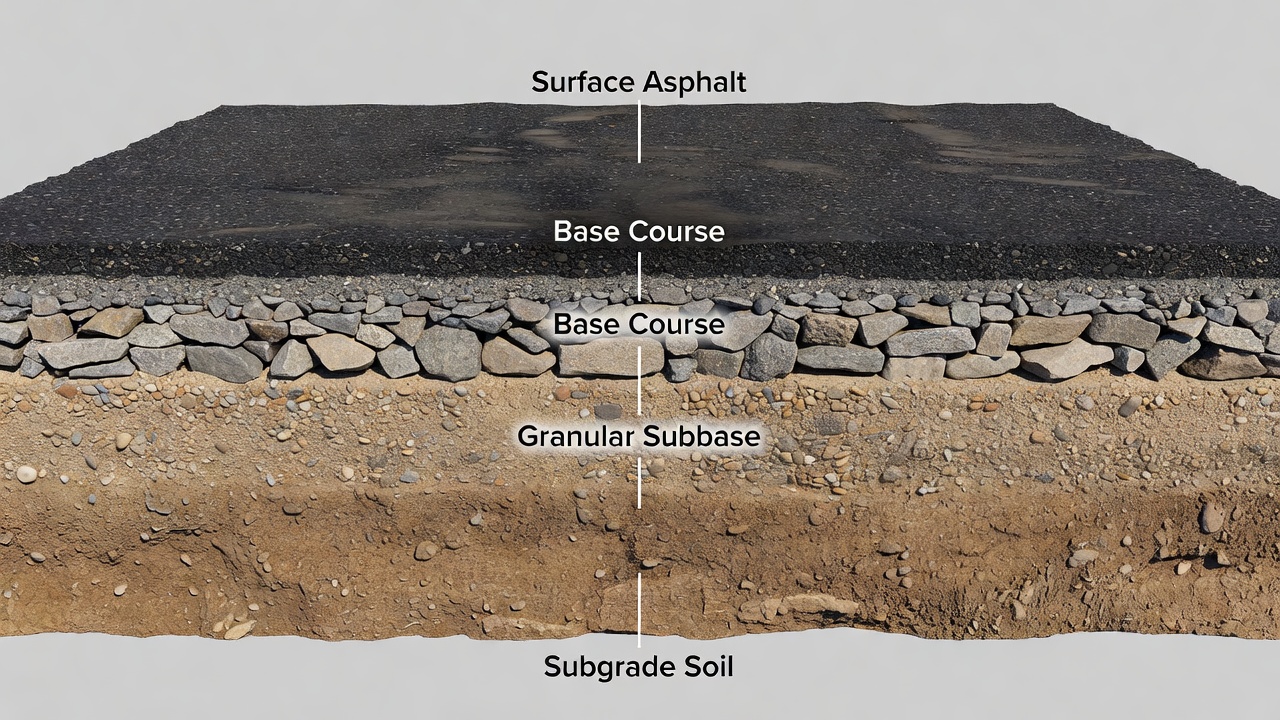

La couche de fondation est une couche structurelle dans les systèmes de chaussée située entre le sol support (la fondation de sol naturel ou préparé) et la couche de base. Dans la hiérarchie traditionnelle des couches de chaussée de bas en haut, la séquence se compose du sol support, de la couche de fondation (optionnelle), de la couche de base et de la couche de surface (soit du béton asphaltique, soit du béton de ciment Portland). La couche de fondation fonctionne comme un milieu de répartition des charges, une couche de drainage, une barrière antigel et une plateforme de construction. Selon la circulaire consultative FAA AC 150/5320-6G, Conception et Évaluation des Chaussées Aéroportuaires, la couche de fondation est définie comme la couche de matériau spécifié d’épaisseur désignée placée sur un sol support pour soutenir une couche de base et une couche de surface. Le Manuel de Conception des Aérodromes de l’OACI (Doc 9157, Partie 3 — Chaussées) définit de manière similaire la couche de fondation comme la couche qui assure une distribution supplémentaire des charges et contribue au drainage et à la résistance au gel de la structure de chaussée.
La couche de fondation est une couche optionnelle dans la conception de chaussée — elle est intégrée lorsque les conditions structurelles, de drainage ou environnementales justifient son inclusion. Dans de nombreuses chaussées routières, la couche de fondation peut être omise lorsque les conditions du sol support sont excellentes et les charges de trafic légères. Cependant, dans les chaussées aéroportuaires, où les charges par roue dépassent régulièrement 100 000 livres par pneu pour les gros avions commerciaux (les charges des pneus du train principal du Boeing 777 approchent 60 000 livres), la couche de fondation est presque toujours requise et constitue souvent une partie substantielle de l’épaisseur totale de la chaussée. L’épaisseur minimale de la couche de fondation selon la FAA pour les chaussées à faible charge (poids brut d’avion inférieur à 60 000 livres) est de 6 pouces, et pour les chaussées à charge lourde, la couche de fondation peut dépasser 24 pouces. La couche de fondation n’est pas simplement une couche de remplissage — c’est un composant conçu avec des propriétés de matériau spécifiques, des exigences de compactage et des critères de conception d’épaisseur qui influencent directement les performances et la durée de vie de la chaussée.
La couche de fondation remplit cinq fonctions principales dans une structure de chaussée, chacune essentielle à la performance à long terme.
Distribution des Charges. Le but structurel fondamental de la couche de fondation est de réduire la contrainte verticale de compression transmise au sol support à un niveau que celui-ci peut supporter sans déformation excessive. Les charges d’avion appliquées en surface génèrent des bulbes de contrainte qui se propagent vers le bas à travers la structure de chaussée. La couche de base réduit la contrainte à un niveau intermédiaire, et la couche de fondation réduit davantage la contrainte avant qu’elle n’atteigne le sol support. La réduction de contrainte suit la théorie de Boussinesq sur la distribution des contraintes dans les couches élastiques, modifiée pour les systèmes de chaussée multicouches. Une structure de chaussée sans couche de fondation transmettrait des contraintes plus élevées au sol support, pouvant provoquer une rupture par cisaillement du sol support, un orniérage excessif ou un tassement de consolidation. L’épaisseur de la couche de fondation est déterminée par le facteur de réduction de contrainte requis, qui dépend de l’indice CBR (California Bearing Ratio) du sol support, des charges d’avion de conception et du nombre d’applications de charge sur la durée de vie de conception.
Drainage. L’eau qui s’infiltre à travers la couche de surface ou pénètre par les côtés de la chaussée doit être évacuée pour éviter la détérioration. La couche de fondation, lorsqu’elle est construite en matériau granulaire drainant, agit comme un tapis de drainage qui capte l’eau et la transporte latéralement vers des drains de bordure ou des fossés. La fonction de drainage est particulièrement critique dans les chaussées aéroportuaires où de grandes surfaces imperméables (pistes, voies de circulation et aires de trafic) évacuent des quantités substantielles d’eau de pluie. Les matériaux de fondation utilisés pour le drainage doivent avoir une conductivité hydraulique élevée (perméabilité généralement supérieure à 1 000 pieds par jour) et doivent être protégés du colmatage par les fines provenant du sol support en dessous ou de la base au-dessus. La FAA exige que lorsqu’une couche de fondation sert de couche drainante, elle doit s’étendre latéralement au-delà du bord de la chaussée et se raccorder à un fossé ouvert ou à un système de drain souterrain.
Protection contre le Gel. Dans les zones de gel saisonnier, la couche de fondation protège la structure de chaussée du soulèvement dû au gel et de l’affaiblissement au dégel. Le soulèvement dû au gel se produit lorsque l’eau s’accumule et gèle dans le sol support, formant des lentilles de glace qui déplacent la chaussée vers le haut. La couche de fondation, construite en matériaux non sensibles au gel, limite la profondeur de pénétration du gel dans le sol support. Selon la méthode de conception du Corps des Ingénieurs (UFC 3-250-01FA), l’épaisseur combinée de la surface de chaussée, de la base et de la fondation doit être suffisante soit pour limiter la pénétration du gel dans le sol support à des quantités acceptables (Méthode de Pénétration Limitée du Gel dans le Sol Support), soit pour fournir une capacité structurelle adéquate pendant la période de dégel affaibli (Méthode de Résistance Réduite du Sol Support). Les matériaux de fondation pour la protection contre le gel doivent contenir moins de 3 % passant le tamis No. 200 (75 μm) et ne doivent pas être sensibles au gel selon les systèmes de classification standardisés.
Plateforme de Construction. La couche de fondation fournit une plateforme de travail stable pour les opérations de construction. Pendant la construction de la chaussée, la surface du sol support peut être molle, humide ou irrégulière, ce qui rend difficile le fonctionnement efficace des équipements de construction. Une couche de fondation en matériau granulaire compacté crée une surface ferme et praticable par tous les temps qui soutient les camions de transport, les finisseurs, les rouleaux compacteurs et autres équipements. Cette fonction est particulièrement précieuse lorsque la construction doit se dérouler par temps humide ou sur des sols supports faibles. La fonction de plateforme de construction est reconnue dans la FAA AC 150/5320-6G comme une raison pratique de maintenir une couche de fondation minimale de 6 pouces même lorsque l’analyse structurelle permettrait une section plus mince.
Filtration et Séparation. La couche de fondation empêche la migration des sols fins du sol support vers la couche de base plus grossière au-dessus. Sans une couche de fondation correctement graduée, les fines du sol support (particules de limon et d’argile) peuvent être pompées vers le haut dans la base sous l’effet des charges de trafic répétées, un phénomène connu sous le nom de pompage. Cette migration dégrade la capacité structurelle de la base et peut entraîner des fissures en surface et la rupture de la chaussée. La couche de fondation agit comme un filtre, avec une granulométrie conçue pour retenir les particules du sol support tout en permettant le passage de l’eau. Les critères de filtration, basés sur les travaux de Terzaghi et les recherches ultérieures, spécifient la relation entre les tailles de particules de la fondation et du sol support pour empêcher la migration tout en maintenant la perméabilité.
La couche de fondation n’est pas toujours requise dans la conception de chaussée, mais des conditions spécifiques nécessitent son inclusion. Selon la FAA AC 150/5320-6G, les critères principaux pour l’exigence de couche de fondation sont :
Critères d’Épaisseur Structurelle. Si la conception structurelle de la chaussée indique une épaisseur de couche de fondation inférieure à 6 pouces (150 mm), la couche de fondation peut être supprimée, à condition que la couche de base puisse être placée directement sur le sol support préparé. Ce seuil de 6 pouces est basé sur des considérations pratiques de construction — c’est l’épaisseur compactée minimale qui peut être placée et compactée uniformément à l’aide d’équipements de construction conventionnels. Lorsque la conception nécessite plus de 6 pouces de couche de fondation, l’épaisseur totale calculée doit être fournie. Dans FAARFIELD (le logiciel de conception de chaussée élastique multicouche de la FAA), le programme calcule automatiquement l’épaisseur requise de la couche de fondation sur la base de l’analyse structurelle. Le logiciel utilise la théorie élastique multicouche pour calculer les contraintes et les déformations aux emplacements critiques de la structure de chaussée et ajuste de manière itérative les épaisseurs des couches pour répondre aux critères de fatigue et de déformation.
Critères de Résistance du Sol Support. Une couche de fondation est requise lorsque le CBR du sol support est inférieur à 5 pour les chaussées souples ou lorsque le module de réaction du sol support (valeur k) est inférieur à 100 psi/pouce pour les chaussées rigides. Les sols supports faibles ne peuvent pas soutenir directement la couche de base et la couche de surface sans une déformation excessive. La couche de fondation répartit la charge sur une plus grande surface du sol support, réduisant la contrainte à des niveaux tolérables. La relation entre le CBR du sol support et l’épaisseur requise de la couche de fondation est non linéaire — les sols supports plus faibles nécessitent des couches de fondation disproportionnellement plus épaisses. Par exemple, un sol support avec un CBR de 3 peut nécessiter le double de l’épaisseur de fondation d’un sol support avec un CBR de 6 pour la même charge d’avion.
Exigences de Drainage. Lorsque la chaussée est située dans une zone de fortes précipitations ou lorsque la nappe phréatique est proche du niveau du sol support, une couche de drainage est nécessaire. La couche de fondation, lorsqu’elle est construite en matériau perméable, remplit cette fonction. Le critère de temps de drainage dans la conception de chaussée spécifie que l’eau doit être évacuée de la structure de chaussée dans un délai déterminé (généralement 50 % de drainage en 10 jours pour les chaussées aéroportuaires). La perméabilité et l’épaisseur de la couche de fondation sont choisies pour atteindre cette exigence de drainage.
Exigences de Protection contre le Gel. Dans les régions où l’indice de gel de conception dépasse 50 degrés-jours Fahrenheit, une couche de fondation en matériau non sensible au gel est généralement requise pour prévenir les dommages dus au gel. L’épaisseur requise de la couche de fondation pour la protection contre le gel est déterminée à l’aide de l’indice de gel, de la classification de sensibilité au gel du sol support et des conditions d’humidité du site. Dans les climats nordiques extrêmes (Alaska, Canada, Scandinavie), l’épaisseur de la fondation pour la protection contre le gel peut dépasser 48 pouces.
Considérations de Construction par Étapes. Lorsque les chaussées sont conçues pour une construction par étapes (construction initiale suivie d’un rechargement futur), la couche de fondation est souvent conçue pour la charge de trafic ultime tandis que la surface et la base sont conçues pour le trafic initial. Cette stratégie garantit que le renforcement futur peut être réalisé en ajoutant un rechargement sans reconstruction majeure des couches inférieures.
Les matériaux de la couche de fondation sont classés en trois types principaux : les matériaux granulaires non liés, les matériaux stabilisés et les matériaux recyclés. Chaque catégorie possède des propriétés de matériau spécifiques, des exigences de construction et des caractéristiques de performance.
La fondation granulaire non liée se compose de pierre concassée, gravier, sable ou d’un mélange de ces matériaux, placés et compactés sans liant cimentaire. Les performances de la fondation granulaire dépendent de la granulométrie des granulats, de la forme des particules, de la durabilité et de la densité de compactage.
La granulométrie est la propriété la plus critique. Une fondation granulaire bien graduée contient une gamme de tailles de particules allant des grossières (jusqu’à 3 pouces ou 75 mm de taille maximale) aux fines (passant le tamis No. 200), la teneur en fines étant généralement limitée à moins de 10 % en poids. La granulométrie doit être contrôlée pour atteindre une densité maximale (indice des vides minimal) tout en maintenant une perméabilité suffisante pour le drainage. Les spécifications standard de granulométrie pour les matériaux de fondation sont fournies dans l’AASHTO M147 (Matériaux pour les couches de fondation, base et surface en agrégats et sol-agrégats) et l’ASTM D2940 (Matériau granulaire gradué pour les bases ou fondations de routes ou d’aéroports). Pour les chaussées aéroportuaires, la FAA spécifie le matériau de fondation P-154 dans ses spécifications standard, qui exige un granulat concassé avec une taille maximale de 3 pouces et un indice de plasticité de 6 ou moins.
La forme des particules influence la résistance au cisaillement et la stabilité de la fondation granulaire. Les particules angulaires concassées s’imbriquent plus efficacement que les particules arrondies, offrant une plus grande résistance à la déformation permanente sous charges répétées. La FAA exige que le granulat de fondation ait au moins 50 % de faces concassées (une ou plusieurs faces fracturées) pour garantir un emboîtement adéquat des particules. La résistance à l’abrasion Los Angeles (ASTM C131) doit être inférieure à 50 % de perte de poids, garantissant que les particules peuvent résister au compactage de construction et aux charges de trafic sans dégradation.
Les exigences de durabilité comprennent les tests de solidité (ASTM C88) utilisant du sulfate de sodium ou du sulfate de magnésium, avec une perte de poids maximale de 12 % pour le sulfate de sodium ou 18 % pour le sulfate de magnésium. Ces tests évaluent la résistance du granulat aux intempéries et aux cycles de gel-dégel.
Le compactage de la fondation granulaire est généralement spécifié à 95-100 % de la densité sèche maximale telle que déterminée par l’essai Proctor modifié (ASTM D1557). Le compactage sur le terrain est réalisé à l’aide de rouleaux vibrants, avec des épaisseurs de couche limitées à 6-8 pouces pour garantir une densité uniforme dans toute la couche. La teneur en humidité pendant le compactage doit être contrôlée à ±2 % de la teneur en humidité optimale pour atteindre la densité cible.
Les matériaux de fondation stabilisée incorporent des liants cimentaires pour créer une couche liée avec une résistance, une rigidité et une résistance à l’érosion améliorées. Les trois principaux types sont :

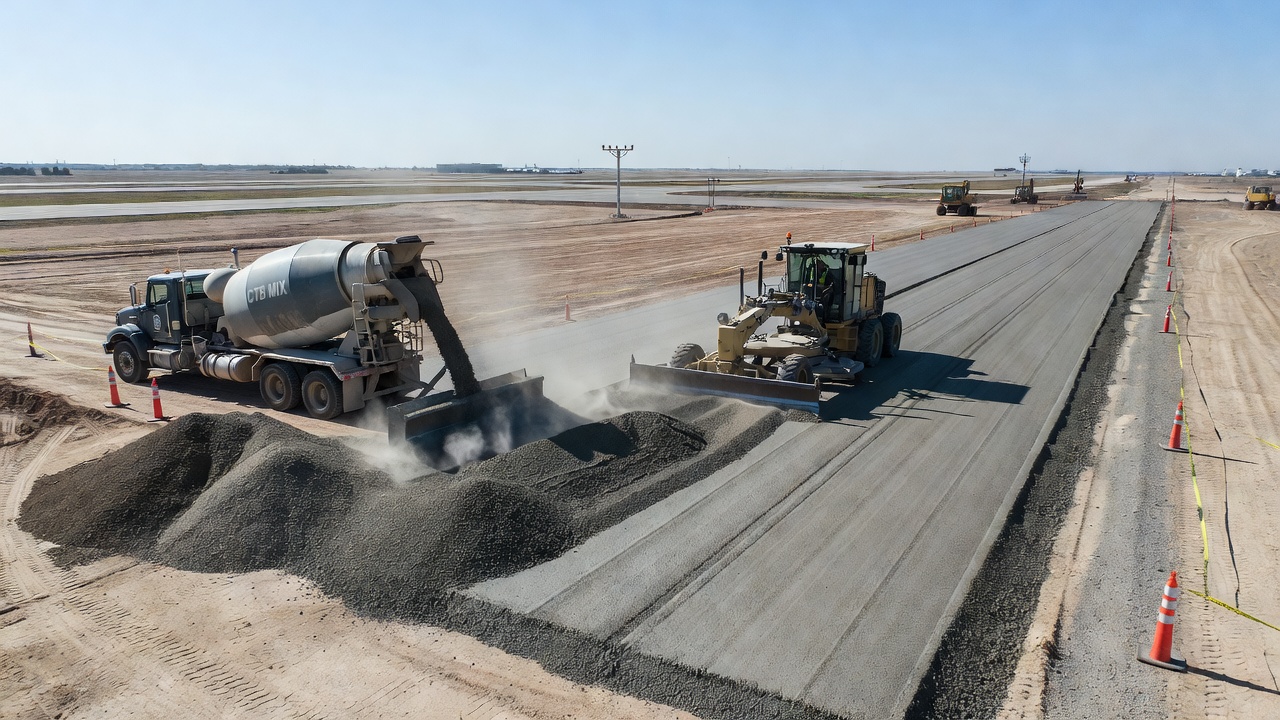

Fondation Traitée au Ciment (CTB). La CTB est un mélange de granulats, de ciment Portland (généralement 3-7 % en poids) et d’eau, compacté et durci pour former une couche rigide. Le principal avantage de la CTB par rapport à la fondation granulaire est sa résistance à l’érosion et au pompage — un avantage significatif sous les chaussées en béton où l’eau peut s’accumuler aux joints. La CTB fournit un support uniforme pour la dalle de chaussée, réduisant les contraintes de voilement et de gauchissement. L’American Concrete Pavement Association (ACPA) recommande la CTB pour les chaussées à fort trafic où la résistance à l’érosion est critique. Selon l’ACPA EB204P, la résistance à la compression typique à 7 jours pour la CTB varie de 300 à 800 psi (2,1 à 5,5 MPa). La CTB est mieux contrôlée en utilisant la densité de compactage plutôt que la résistance, avec une densité cible de 95-98 % du maximum Proctor modifié. Une teneur en ciment de 5 % est généralement suffisante pour la résistance à l’érosion ; des teneurs en ciment plus élevées (7-8 %) produisent des couches extrêmement résistantes à l’érosion comparables au béton maigre.
Fondation en Béton Maigre (LCB). La LCB, également connue sous le nom d’éconocrete, est un mélange de béton à faible résistance avec une teneur en ciment de 7-12 % qui produit des résistances à la compression de 1 000 à 2 000 psi à 28 jours. La LCB fournit le plus haut niveau de rigidité et de résistance à l’érosion de la fondation. Cependant, sa rigidité élevée peut induire des contraintes de retenue dans la dalle de chaussée en béton sus-jacente si la LCB adhère à la dalle. Pour empêcher l’adhérence, un moyen de rupture d’adhérence (généralement deux applications par pulvérisation d’un agent de cure à base de cire) est appliqué sur la surface de la LCB avant la mise en place de la chaussée en béton. L’ACPA recommande de limiter la résistance de la LCB à 1 200 psi (8,3 MPa) ou moins pour minimiser les contraintes de voilement et de gauchissement.
Fondation Traitée à l’Asphalte (ATB). L’ATB est un mélange de granulats et de liant asphaltique (généralement 3-6 % en poids), mélangé à chaud ou à froid et compacté. L’ATB offre une flexibilité combinée à une résistance améliorée et une meilleure résistance à l’eau par rapport à la fondation granulaire. Elle est particulièrement efficace dans les structures de chaussée souples où la compatibilité avec les couches d’enrobé bitumineux supérieures est avantageuse. L’ATB peut être placée comme couche drainante lorsqu’elle est construite avec des granulats à granulométrie ouverte et une teneur en asphalte plus élevée. L’épaisseur minimale de l’ATB est généralement de 2 pouces (50 mm).
L’utilisation de matériaux recyclés dans la construction de la fondation a considérablement augmenté en raison des avantages économiques et environnementaux. La FAA AC 150/5320-6G encourage l’utilisation de matériaux recyclés dans la construction de chaussées, sous réserve de satisfaire aux exigences de propriétés des matériaux.
Enrobés Bitumineux Recyclés (RAP). Le RAP est issu du fraisage ou du concassage de chaussées asphaltiques existantes. Lorsqu’il est utilisé dans la fondation granulaire, le RAP se comporte de manière similaire au granulat vierge, bien qu’avec un poids unitaire plus faible et une teneur en asphalte plus élevée qui peut affecter les caractéristiques de compactage. La recherche indique que les mélanges de RAP avec une teneur allant jusqu’à 50 % peuvent satisfaire aux spécifications des matériaux de fondation, bien que l’enrobage asphaltique des particules de RAP puisse réduire l’angle de frottement et la résistance au cisaillement par rapport au granulat vierge. Le RAP est plus efficacement utilisé dans la fondation stabilisée (CTB ou ATB) où le liant compense la réduction de l’emboîtement des particules.
Granulats de Béton Recyclé (RCA). Le RCA est du béton concassé provenant de chaussées et de structures démolies. Il possède d’excellentes caractéristiques de portance en raison de la pâte de ciment résiduelle qui peut fournir une certaine activité cimentaire. Le RCA a généralement une absorption d’eau plus élevée que le granulat vierge (4-8 % contre 1-3 %) et peut contenir des armatures en acier qui doivent être retirées lors du traitement. Des études menées par la Federal Highway Administration (FHWA) ont démontré que le RCA offre des performances satisfaisantes dans les applications de fondation granulaire lorsqu’il est correctement traité et calibré.
Sous-produits Industriels. Le laitier de haut fourneau, le laitier d’acierie et les cendres volantes ont été utilisés avec succès dans la construction de fondations. Le laitier de haut fourneau (refroidi à l’air et granulé) offre une excellente capacité portante et peut être utilisé dans la fondation granulaire ou stabilisée. Les cendres volantes, en particulier les cendres volantes de Classe C auto-cimentantes, peuvent être utilisées comme stabilisant autonome pour les matériaux de fondation, l’American Coal Ash Association fournissant des directives pour la teneur en cendres volantes (généralement 10-20 % en poids).
La couche de fondation sert de conduit de drainage principal et de couche de protection contre le gel au sein de la structure de chaussée. Ces rôles sont souvent les facteurs déterminants dans la conception de l’épaisseur de la fondation.
Mécanisme de Drainage Souterrain. L’eau pénètre dans la structure de chaussée par les fissures de la surface, le long des bords de la chaussée et depuis le sol support sous-jacent (particulièrement lorsque la nappe phréatique est élevée). Sans drainage efficace, cette eau sature les couches de chaussée, réduisant la résistance des matériaux granulaires et des sols supports. La couche de fondation, construite en matériau perméable (généralement avec une perméabilité dépassant 1 000 pi/jour), capte cette eau et la transporte latéralement vers des drains de bordure ou des exutoires. La conception du drainage suit la loi de Darcy pour l’écoulement en milieu poreux, la capacité de drainage étant déterminée par l’épaisseur de la fondation, la perméabilité et le gradient hydraulique (pente transversale de la chaussée plus pente longitudinale).
Selon la FAA AC 150/5320-6G, lorsqu’une couche drainante est requise, elle doit répondre à ces critères : (1) perméabilité d’au moins 1 000 pi/jour ; (2) épaisseur d’au moins 4 pouces ; (3) extension jusqu’à un fossé ouvert ou raccordement à des drains souterrains ; (4) granulométrie répondant aux critères de filtration par rapport aux matériaux adjacents. La couche drainante réduit le temps de drainage — un paramètre critique dans la conception de chaussée — de potentiellement des mois (pour une structure mal drainée) à des jours ou des heures.
Méthodes de Conception de Protection contre le Gel. Deux méthodes principales sont utilisées pour la conception antigel des chaussées :
Méthode de Pénétration Limitée du Gel dans le Sol Support. Cette méthode vise à limiter la profondeur de pénétration du gel dans le sol support sensible au gel à une quantité acceptable. L’épaisseur combinée requise de la surface de chaussée, de la base et de la fondation est déterminée à l’aide de la formule de Berggren modifiée pour la pénétration du gel, qui prend en compte l’indice de gel de l’air, les propriétés thermiques des matériaux de chaussée et la teneur en humidité. L’indice de gel de conception est généralement pris comme la moyenne des trois hivers les plus froids des 30 dernières années. Par exemple, dans un emplacement avec un indice de gel de conception de 1 000 degrés-jours Fahrenheit et une classification de groupe de gel du sol support de F3, l’épaisseur combinée requise pourrait être de 36 à 48 pouces. Cette méthode est la plus économique dans les régions à indices de gel faibles à modérés.
Méthode de Résistance Réduite du Sol Support. Cette méthode reconnaît qu’une certaine pénétration du gel se produira dans le sol support mais garantit que la chaussée a une capacité structurelle adéquate pendant la période de dégel affaibli au printemps. La résistance effective du sol support pendant le dégel est réduite à une fraction de sa résistance normale (jusqu’à 50-70 % pour les sols sensibles au gel), et la chaussée est conçue pour s’adapter au support réduit. L’épaisseur de la fondation dans cette méthode est souvent inférieure à celle requise pour une pénétration limitée du gel, ce qui la rend plus économique dans les régions froides. Pour la conception de chaussée utilisant cette méthode, le Corps des Ingénieurs fournit des indices de support du sol en zone de gel (Tableau 3 de l’UFC 3-250-01FA) qui remplacent les valeurs CBR normales dans la conception de l’épaisseur.
Matériaux de Fondation Non Sensibles au Gel. Pour la protection contre le gel, les matériaux de fondation doivent être non sensibles au gel (NSF) selon une classification standardisée. La classification du Corps des Ingénieurs définit les matériaux NSF comme ceux contenant moins de 3 % en poids de particules plus fines que 0,02 mm (classés comme matériaux S1 et S2). Ces matériaux ne subissent pas de ségrégation importante de glace et maintiennent leur résistance pendant le gel et le dégel. En pratique, cela nécessite le criblage et le lavage des granulats pour éliminer l’excès de fines, ainsi qu’un contrôle qualité rigoureux pendant la construction pour garantir que la teneur en fines ne dépasse pas les limites de spécification.

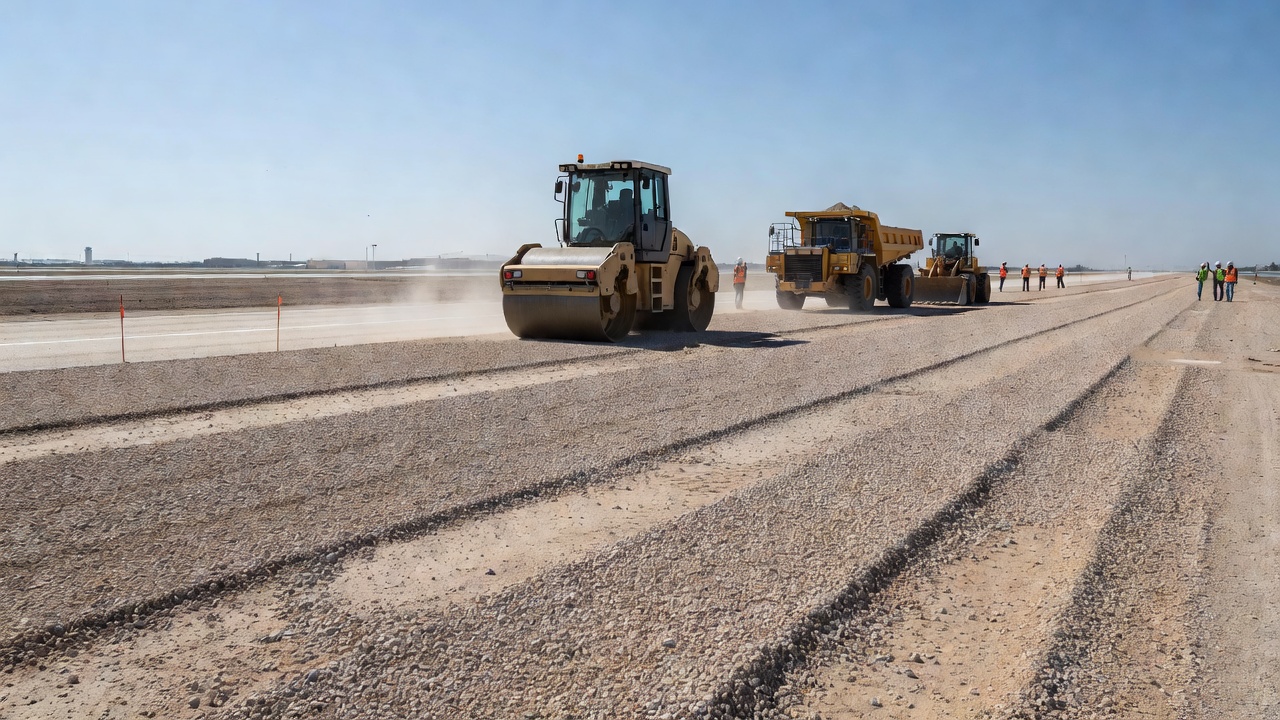

Un compactage approprié de la couche de fondation est essentiel pour atteindre la densité, la résistance et la rigidité requises. Un compactage inadéquat entraîne un tassement après construction, une perte de support et une rupture prématurée de la chaussée.
Spécifications de Compactage. Le compactage de la fondation est spécifié comme un pourcentage de la densité sèche maximale déterminée par des essais de compactage en laboratoire. L’essai Proctor modifié (ASTM D1557 / AASHTO T180) est la norme pour les matériaux de fondation, appliquant un marteau de 10 lb tombant de 18 pouces en cinq couches, produisant un effort de compactage de 56 000 pi-lb/pi³. La FAA exige un compactage de la fondation à 95-100 % de la densité sèche maximale Proctor modifié pour les chaussées aéroportuaires. Les spécifications routières (AASHTO) exigent généralement 95 % pour la fondation. La teneur en humidité au compactage doit être comprise dans ±2 % de la teneur en humidité optimale pour atteindre la densité cible. Le contrôle de l’humidité est essentiel : trop sec, le matériau n’atteindra pas une densité adéquate ; trop humide, des pressions interstitielles se développent qui empêchent le compactage et peuvent entraîner une instabilité.
Épaisseur des Couches. La fondation est placée en couches (levées) d’épaisseur uniforme pour garantir un compactage uniforme sur toute la profondeur de la couche. L’épaisseur maximale des couches dépend de l’équipement de compactage : pour les rouleaux vibrants lourds (poids statique de 10-12 tonnes), des couches jusqu’à 8 pouces (200 mm) peuvent être efficacement compactées ; pour les équipements plus légers, les couches sont limitées à 4-6 pouces (100-150 mm). L’épaisseur minimale des couches est généralement de 3 pouces (75 mm) pour garantir une distribution uniforme du matériau et un compactage adéquat. La fondation est souvent placée en plusieurs couches pour les sections épaisses (les fondations aéroportuaires dépassent couramment 12 pouces et peuvent atteindre 24-36 pouces).
Équipement de Compactage. Les rouleaux vibrants à cylindre lisse sont l’équipement le plus efficace pour compacter les matériaux granulaires de fondation. La fréquence de vibration (généralement 1 500-3 000 vibrations par minute) et l’amplitude (0,02-0,08 pouce) sont choisies en fonction du type de matériau et de l’épaisseur de la couche. Le rouleau fonctionne à des vitesses de 2-4 mph, effectuant 4-6 passes pour atteindre la densité requise. Pour la stabilité dans les couches épaisses, les rouleaux à pneus pneumatiques (rouleaux à pneus en caoutchouc avec une pression de pneu de 80-120 psi) peuvent suivre le rouleau vibrant pour sceller la surface et fournir un compactage par malaxage. Les plaques vibrantes sont utilisées dans les zones confinées inaccessibles aux rouleaux.
Contrôle Qualité. La densité sur le terrain est vérifiée à l’aide de jauges de densité nucléaires (ASTM D6938) ou d’essais au cône de sable (ASTM D1556). La fréquence des essais pour les chaussées aéroportuaires est généralement d’un essai par 2 500 pieds carrés de surface de fondation par couche. L’entrepreneur doit atteindre la densité spécifiée avant que la couche suivante ou la couche de base puisse être placée. Si la densité n’est pas atteinte, des passes de compactage supplémentaires sont requises, avec ajustement de l’humidité si nécessaire. Le roulage d’épreuve (roulage de la surface de fondation terminée avec un véhicule lourdement chargé) est également utilisé pour identifier les zones molles ou insuffisamment compactées — si un pompage ou un orniérage se développe pendant le roulage d’épreuve, la zone affectée doit être excavée et recomposée.
La conception des chaussées aéroportuaires suit des méthodes spécialisées qui tiennent compte des conditions de charge uniques des avions — charges sur roues plus élevées, plus grandes surfaces de contact des pneus, configurations de train d’atterrissage à roues multiples et schémas de trafic canalisé.
Méthodologie de Conception de la FAA. La procédure de conception de la FAA pour les chaussées aéroportuaires souples utilise la théorie élastique multicouche implémentée dans le logiciel FAARFIELD (Conception Itérative de Couches Élastiques Rigides et Souples de la FAA). Le programme modélise la chaussée comme un système élastique multicouche, chaque couche étant caractérisée par son module réversible (Mr) et son coefficient de Poisson. Le module réversible de la fondation est déterminé à partir du type de matériau et des performances attendues. Pour la fondation granulaire, le module dépend de la contrainte et est estimé à l’aide de la relation :
Mr = k₁θ^(k₂)
où θ est la contrainte volumique (somme des contraintes principales) et k₁, k₂ sont des constantes de matériau. Les valeurs typiques du module de fondation utilisées dans FAARFIELD sont :
| Matériau | Module Réversible (ksi) | Coefficient de Poisson |
|---|---|---|
| Fondation granulaire | 15-30 | 0,40 |
| Fondation traitée au ciment | 500-1 000 | 0,20 |
| Fondation en béton maigre | 1 000-3 000 | 0,17 |
| Fondation traitée à l’asphalte | 100-400 | 0,35 |
Le programme calcule la déformation verticale en haut du sol support comme critère de rupture pour les chaussées souples — limiter cette déformation empêche l’orniérage du sol support. Pour les chaussées rigides, FAARFIELD calcule les contraintes de bord et d’angle dans la dalle de béton, en tenant compte du support fourni par la fondation et le sol support.
Exigences d’Épaisseur Minimale. Selon la FAA AC 150/5320-6G, le Tableau 3-3 fournit les épaisseurs minimales des couches pour les structures de chaussée souples :
| Couche | Épaisseur Minimale |
|---|---|
| Fondation (non stabilisée) | 6 pouces (150 mm) |
| Fondation (stabilisée) | 6 pouces (150 mm) |
| Couche de base | 4 pouces (100 mm) |
Le minimum de 6 pouces pour la fondation est établi pour des raisons pratiques de construction — des couches plus minces ne peuvent pas être uniformément placées et compactées. Pour les chaussées rigides (Tableau 3-4), l’épaisseur minimale de la fondation est également de 6 pouces.
Sections Typiques de Fondation Aéroportuaire. Pour un aéroport de Code E (conçu pour des avions tels que le Boeing 777, avec une envergure allant jusqu’à 213 pieds), une section de chaussée souple typique pourrait être :
Pour un aéroport de Code C (conçu pour des avions tels que le Boeing 737), une section typique pourrait être :
Ces épaisseurs varient considérablement en fonction du CBR du sol support, du volume de trafic de conception et des conditions climatiques. Les chaussées aéroportuaires à charge lourde (Code F — Airbus A380) peuvent nécessiter des épaisseurs de fondation de 18-24 pouces.
Rapport Modulaire et Épaisseur Équivalente. Dans la conception de la FAA, la contribution structurelle de la fondation par rapport à la couche de base est exprimée par le rapport modulaire ou facteur d’équivalence. La méthode de la FAA utilise des coefficients structuraux qui expriment la capacité de charge relative des différents matériaux. Lors de la conversion d’une fondation granulaire en une fondation stabilisée, le facteur d’équivalence d’épaisseur est d’environ 1,5 à 2,0 — ce qui signifie que 6 pouces de CTB peuvent remplacer 9-12 pouces de fondation granulaire. Cette équivalence permet aux concepteurs d’optimiser les sections de chaussée en fonction du coût et de la disponibilité des matériaux.
Fondation dans les Chaussées Aéroportuaires Rigides. Pour les chaussées en béton, la fondation remplit des fonctions spécifiques supplémentaires. Elle fournit un support uniforme pour empêcher le pontage des dalles sur les points mous, une résistance à l’érosion aux joints (où l’eau peut s’accumuler et le pompage peut se produire sous le trafic) et une plateforme de construction pour la mise en place du béton. Le module de réaction du sol support (valeur k) utilisé dans la conception des chaussées rigides est affecté par l’épaisseur et le type de fondation. Un sol support typique avec une valeur k de 100 pci peut être augmenté à 150-200 pci avec une fondation granulaire de 6 pouces, ou à 300-600 pci avec une fondation traitée au ciment de 6 pouces. Bien que la valeur k seule ait un effet limité sur l’épaisseur requise de la dalle (une augmentation de 50 % de la valeur k réduit généralement l’épaisseur requise de la dalle de seulement 5-10 %), la résistance à l’érosion et l’uniformité de la fondation sont essentielles pour la performance à long terme.
La défaillance de la couche de fondation se manifeste par des dégradations visibles en surface qui indiquent une perte de support. Une identification appropriée de ces dégradations permet des stratégies de réparation ciblées.
Fissuration par Fatigue (Faïençage). C’est l’indicateur le plus courant de défaillance de la fondation. Une série de fissures interconnectées formant un motif ressemblant à une peau d’alligator se développe dans les voies de roues. Selon le guide d’identification des dégradations de Pavement Interactive, la fissuration par fatigue est causée par la rupture par fatigue de la surface en enrobé bitumineux sous l’effet des charges de trafic répétées, généralement déclenchée par une perte de support de la base, de la fondation ou du sol support due à un mauvais drainage. Lorsque l’eau s’accumule dans ou sous la fondation, elle affaiblit les matériaux sous-jacents, entraînant une rupture structurelle. La fissuration commence par des fissures longitudinales dans les voies de roues qui se connectent progressivement en motif caractéristique de faïençage. Une fois que le faïençage apparaît, la réparation par scellement des fissures est inefficace — la zone affectée doit être enlevée et la fondation sous-jacente réparée.
Pompage. Le pompage est l’éjection d’eau et de matériau à grains fins (sol de fondation ou de sol support) à travers les joints et fissures de la chaussée sous l’action des charges de trafic. Il est visible sous forme de dépôts de coloration sur la surface de la chaussée adjacente aux joints et fissures. Le pompage est un indicateur clair de l’érosion de la fondation — l’eau s’accumulant aux joints est mise sous pression par la déflexion de la dalle de chaussée sous le trafic, forçant l’eau et les fines en suspension vers l’extérieur. La perte de fines crée des vides sous la chaussée, entraînant une perte de support et éventuellement une fissuration de la dalle. L’ACPA note que les fondations stabilisées (CTB, LCB) offrent une résistance à l’érosion sensiblement supérieure à celle des fondations granulaires, le béton maigre (7-8 % de ciment) étant classé comme « extrêmement résistant » à l’érosion.
Orniérage. L’orniérage est la dépression longitudinale de la surface dans les voies de roues. Bien que souvent attribué à l’instabilité du mélange asphaltique, l’orniérage peut également résulter de la consolidation de la fondation — si la fondation n’a pas été correctement compactée pendant la construction, elle continue de se densifier sous le trafic, provoquant le tassement des couches sus-jacentes. La contribution de la fondation à l’orniérage est identifiée en creusant des puits d’essai ou en prélevant des carottes : si la fondation montre une épaisseur réduite sans signe de mouvement latéral dans la couche d’asphalte, l’orniérage est lié à la fondation.
Dépressions. Les zones localement basses de la surface de la chaussée qui accumulent l’eau après les précipitations sont appelées dépressions. Elles sont causées par un tassement localisé de la fondation, souvent dû à un compactage inadéquat pendant la construction, à une rupture du sol support sous la fondation ou à une érosion due au drainage souterrain. Les dépressions sont particulièrement dangereuses sur les pistes d’aéroport car l’eau stagnante peut provoquer un aquaplanage pendant les opérations aériennes.
Suintement d’Eau. L’eau visible suintant à travers les fissures ou les joints de la chaussée longtemps après les épisodes de pluie indique une fondation saturée — la fonction de drainage de la fondation a été compromise, probablement en raison du colmatage de la couche drainante ou du système de drainage de bordure. Cette condition accélère toutes les autres formes de détérioration de la chaussée.
Méthodes d’Évaluation Structurelle. Lorsqu’une défaillance de la fondation est suspectée, des essais non destructifs (END) sont utilisés pour évaluer la structure de la chaussée. Le Déflectomètre à Masse Tombante (FWD) — normalisé selon l’ASTM D4694 — applique une charge impulsionnelle à la surface de la chaussée et mesure le bassin de déflexion résultant. L’analyse des données de déflexion à l’aide de logiciels de rétrocalcul (par exemple, ELMOD, EVERCALC) estime le module de chaque couche de chaussée, y compris la fondation. Un module de fondation significativement inférieur à la valeur de conception indique une détérioration ou une perte de support. Le Radar à Pénétration de Sol (GPR) — selon l’ASTM D6432 — utilise des impulsions électromagnétiques pour créer des profils de la structure de chaussée, identifiant les variations d’épaisseur des couches, l’accumulation d’humidité et les vides dans la fondation.
Les géotextiles sont des tissus perméables utilisés dans la construction de chaussées pour remplir des fonctions de séparation, filtration, drainage et renforcement. Lorsqu’ils sont utilisés avec la fondation, les géotextiles jouent des rôles essentiels dans le maintien des performances à long terme.
Fonction de Séparation. La fonction principale des géotextiles dans les applications de fondation est de séparer le granulat de fondation du sol support sous-jacent. Sans séparation, les fines du sol support migrent vers le haut dans la fondation sous l’effet des charges de trafic (pompage), et le granulat de fondation s’enfonce vers le bas dans le sol support mou. Les deux mécanismes dégradent la structure de la chaussée. Un géotextile de séparation placé entre le sol support et la fondation empêche le mélange tout en permettant le passage de l’eau. L’étude de la FHWA « Avantages de l’utilisation de géotextile entre le sol support et la base » (rapport ROSAP DOT 38444) a quantifié l’avantage : la séparation par géotextile a réduit la migration des fines du sol support de 70-90 % par rapport aux sections non renforcées.
Fonction de Filtration. Le géotextile doit être conçu comme un filtre — il doit permettre à l’eau de passer librement tout en retenant les particules du sol support. Les critères de filtration pour les géotextiles sont spécifiés dans l’AASHTO M288 (Spécification des géotextiles pour les applications routières) et l’ASTM D4751 (Taille d’Ouverture Apparente). L’Ouverture Apparente de Filtration (AOS) du géotextile doit être plus petite que la taille des particules du sol support pour empêcher la migration du sol, tandis que sa permittivité (mesure de la capacité d’écoulement de l’eau) doit être suffisante pour empêcher l’accumulation de pression d’eau. Les valeurs AOS typiques pour la séparation du sol support varient de 0,15 à 0,43 mm (tamis US No. 100 à No. 40).
Fonction de Drainage. Dans des conditions humides, le géotextile peut également fonctionner comme une couche drainante, transportant l’eau latéralement dans son plan. La transmissivité du géotextile (capacité d’écoulement dans le plan) est spécifiée pour cette application, nécessitant généralement des valeurs minimales de 0,1 à 1,0 pi²/jour selon les conditions du site. Les géotextiles non tissés (aiguilletés ou thermoliés) offrent une transmissivité plus élevée que les géotextiles tissés.
Fonction de Renforcement. Les géotextiles à haute résistance à la traction (généralement tissés ou géogrilles) peuvent fournir un renforcement en traction à la fondation, distribuant les charges sur une zone plus large et réduisant la contrainte sur le sol support. L’avantage du renforcement est quantifié par le facteur d’amélioration — le rapport entre les performances de la chaussée renforcée et non renforcée. La recherche de Perkins et Ismeik (1997) a rapporté des facteurs d’amélioration de 1,5 à 3,0 pour la fondation renforcée par géotextile sur des sols supports mous (CBR inférieur à 3).
Exigences d’Installation. Les géotextiles sont placés directement sur la surface préparée du sol support, avec des chevauchements de 12-24 pouces aux joints pour éviter la séparation pendant la mise en place de la fondation. Le matériau de fondation est placé directement sur le géotextile, le trafic de construction étant maintenu à l’écart du géotextile exposé pour éviter tout dommage. Une couverture minimale de fondation de 6 pouces est recommandée avant d’autoriser les équipements de construction sur le géotextile.
Études de Performance des Géotextiles. Le Rapport 626 du National Cooperative Highway Research Program (NCHRP) a fourni des données complètes sur la performance des géotextiles dans les applications de chaussée. Principales conclusions : les géotextiles peuvent prolonger la durée de vie de la chaussée de 2 à 5 fois sur des sols supports mous (CBR inférieur à 3) ; les avantages de performance diminuent à mesure que la résistance du sol support augmente ; et l’efficacité du géotextile dépend d’une installation correcte, les dommages pendant la construction étant une cause principale de réduction des performances.
La couche de fondation, bien qu’invisible à la surface de la chaussée, a un impact direct et quantifiable sur les performances de la chaussée pendant sa durée de vie de conception.
Contribution Structurelle à la Durée de Vie de la Chaussée. La fondation contribue à la capacité structurelle de la chaussée en distribuant les charges et en réduisant les contraintes et déformations critiques. Dans la conception de chaussée souple selon le Guide AASHTO, la fondation contribue au Nombre Structurel (SN) de la chaussée par l’intermédiaire de son coefficient structurel (a₃) multiplié par son épaisseur (D₃). Le coefficient structurel pour la fondation granulaire varie typiquement de 0,08 à 0,12 par pouce, selon la qualité du matériau et les conditions de drainage. Une fondation de 12 pouces avec un a₃ de 0,10 contribue 1,20 unités SN à la structure totale de la chaussée. Pour la fondation stabilisée, le coefficient structurel est plus élevé (0,14-0,28 par pouce), ce qui signifie qu’une épaisseur moindre est nécessaire pour une contribution structurelle équivalente.
Développement de l’Uniformité de Surface. La qualité de la fondation affecte directement le développement de l’uniformité de surface de la chaussée. Une étude de 2004 du programme Long-Term Pavement Performance (LTPP) a analysé la progression de l’uniformité dans plus de 500 sections de chaussée et a constaté que les sections avec fondation stabilisée développaient une dégradation de l’uniformité 30 à 40 % plus lentement que les sections avec fondation granulaire, tous autres facteurs étant égaux. Le mécanisme : la fondation stabilisée fournit un support plus uniforme et résistant à l’humidité, réduisant le tassement différentiel et l’intrusion du sol support qui accélèrent la perte d’uniformité.
Réduction des Dommages Liés à l’Humidité. Les chaussées avec des couches de fondation drainantes bien conçues subissent 40 à 60 % moins de dommages liés à l’humidité que les chaussées sans drainage, selon les données du LTPP. La fondation élimine l’eau qui autrement saturerait la couche de base et le sol support, maintenant leur capacité structurelle. Le Guide AASHTO intègre un coefficient de drainage (mᵢ) dans le calcul du nombre structurel, avec des valeurs allant de 0,40 (mauvais drainage) à 1,40 (excellent drainage). Une couche de fondation drainante offrant un excellent drainage (m₃ = 1,40) augmente effectivement la capacité structurelle de la chaussée de 40 % par rapport à des conditions de drainage médiocres.
Avantages Économiques. Bien que l’ajout d’une fondation augmente le coût initial de construction, le coût du cycle de vie d’une chaussée avec une fondation correctement conçue est généralement inférieur en raison de la réduction des besoins d’entretien et de la durée de vie plus longue. Une étude de la FHWA sur l’analyse du coût du cycle de vie des chaussées a révélé que l’ajout de 6 pouces de fondation granulaire à une chaussée sur sol support de CBR 4 prolongeait la durée de vie de la chaussée de 8 à 12 ans (de 15 ans à 23-27 ans) avec une augmentation de coût incrémentielle de 15-20 %. Le rapport avantages-coûts pour l’ajout de fondation variait de 2:1 à 5:1, selon le volume de trafic et les coûts des matériaux.
Innovations Futures de la Fondation. Les technologies émergentes dans la conception des fondations comprennent la fondation traitée au ciment perméable (CTPB) qui combine la résistance du matériau stabilisé avec la capacité de drainage des granulats à granulométrie ouverte ; la fondation renforcée de fibres incorporant des fibres synthétiques pour augmenter la résistance à la traction et la résistance à la fissuration ; la fondation stabilisée à l’asphalte moussé utilisant la technologie de recyclage à froid pour une réhabilitation durable ; et la fondation intégrant des capteurs avec instrumentation embarquée pour la surveillance en temps réel de la teneur en humidité, de la température et de la réponse structurelle pendant la durée de vie de la chaussée.
Conclusion. La couche de fondation est un composant intégral des structures de chaussée aéroportuaires, fournissant des fonctions essentielles de distribution des charges, de drainage, de protection contre le gel et de support de construction. Une conception appropriée de la fondation — incluant la sélection des matériaux, la détermination de l’épaisseur, le contrôle du compactage et l’assurance qualité — est essentielle pour atteindre la durée de vie de conception de 20 à 30 ans attendue des chaussées aéroportuaires. La compréhension du comportement et des modes de défaillance de la fondation permet aux ingénieurs de concevoir des chaussées plus durables et aux exploitants d’aéroports d’identifier et de traiter les dégradations liées à la fondation avant qu’elles n’entraînent la rupture de la chaussée. L’intégration de matériaux stabilisés, de granulats recyclés et de séparation par géotextile continue de faire progresser la technologie des fondations, offrant des opportunités pour des solutions de chaussées aéroportuaires plus durables et plus économiques.
