La plateforme support (subgrade) est le sol naturel préparé et compacté ou la terre améliorée qui constitue la fondation d’une structure de chaussée. La résistance et l’uniformité de la plateforme support contrôlent directement les performances de la chaussée et l’épaisseur de conception. Couvre l’évaluation de la plateforme support (CBR, module résilient), les exigences de compactage, les méthodes de stabilisation et les conséquences de la défaillance de la plateforme support (tassement, pompage, soulèvement différentiel).
La plateforme support (subgrade) est la couche de sol naturel compacté et préparé ou de terre améliorée qui sert de fondation structurelle à l’ensemble du système de chaussée. En génie des chaussées aéroportuaires, la plateforme support est l’élément le plus influent qui contrôle l’épaisseur requise de la chaussée, les performances structurelles et la durée de vie à long terme. Chaque livre de charge d’aéronef transmise à travers la structure de la chaussée doit finalement être dissipée dans la plateforme support sans provoquer de déformation excessive ni de rupture par cisaillement. Le terme « subgrade » (plateforme support) provient du concept de chaussée en couches où le « sub » (sous) « grade » (niveau de surface fini) identifie la couche de sol naturel ou traité qui a été préparée pour recevoir la structure de chaussée. L’Annexe 14 de l’OACI, Volume I — Conception et exploitation des aérodromes, spécifie que toutes les chaussées des aires de mouvement doivent reposer sur une plateforme support capable de supporter les charges d’aéronefs prévues sans déflexion excessive ni déformation permanente.

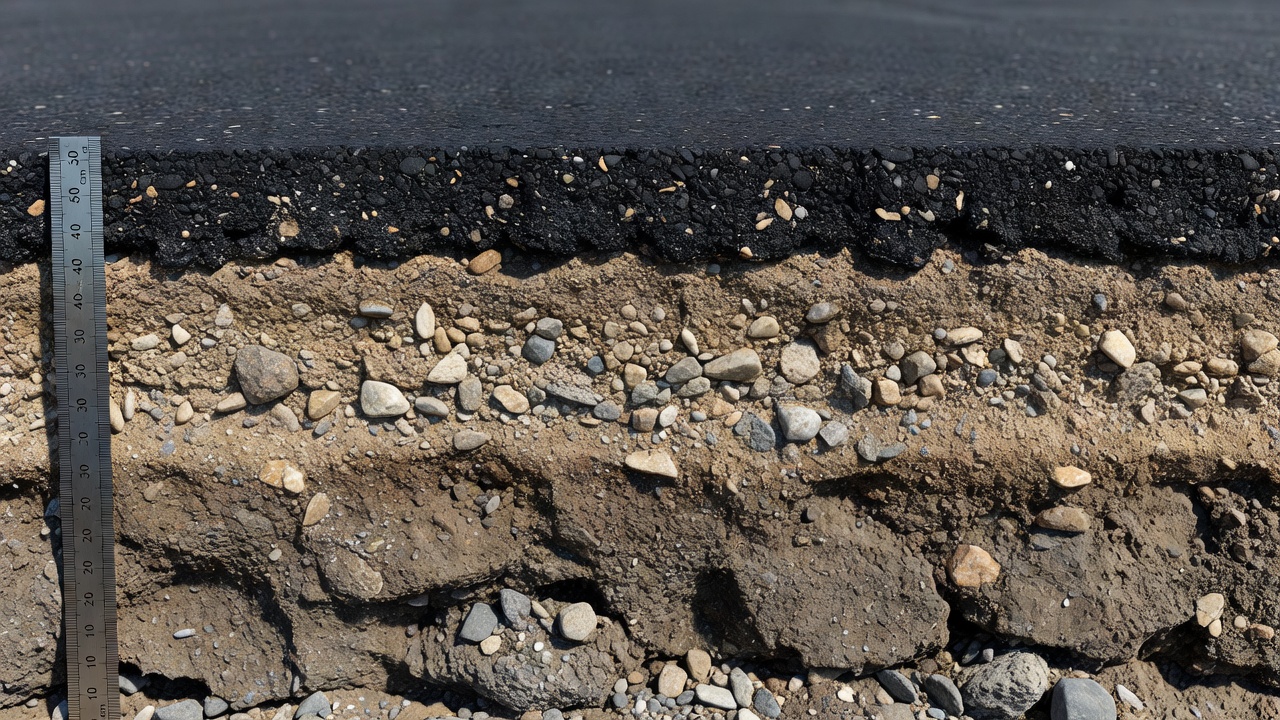

La plateforme support est l’élément structurel le plus bas d’un système de chaussée, positionné directement sous les couches de fondation et de base. Dans une coupe transversale typique de chaussée aéroportuaire, les couches ascendantes de bas en haut sont : plateforme support → couche de fondation → couche de base → couche de surface (soit en béton bitumineux, soit en béton de ciment Portland). La plateforme support n’est pas un matériau de construction rapporté comme les couches qui la surmontent — c’est le sol en place sur le site qui a été profilé, compacté, et parfois amélioré chimiquement ou mécaniquement pour répondre aux exigences techniques de la conception de la chaussée. La fonction fondamentale de la plateforme support est de supporter la structure de la chaussée sans déflexion excessive, tassement différentiel ou rupture par cisaillement sous l’effet de charges d’aéronefs répétées. Elle doit distribuer les contraintes imposées par le trafic aérien à un niveau que le sol naturel sous-jacent peut supporter sans dégradation.
La circulaire consultative FAA AC 150/5320-6G, Conception et évaluation des chaussées aéroportuaires, définit la plateforme support comme le « sol naturel » qui constitue l’un des quatre éléments également importants du système de chaussée : (1) la plateforme support, (2) les matériaux de revêtement, (3) les caractéristiques des charges appliquées, et (4) le climat. La circulaire indique explicitement que « l’analyse et la conception des chaussées impliquent l’interaction de ces quatre éléments » et que la plateforme support doit être soigneusement évaluée pendant la phase de conception. La qualité de la plateforme support régit directement l’épaisseur requise des couches de chaussée qui la surmontent — une plateforme support faible nécessite une chaussée sensiblement plus épaisse pour éviter la défaillance structurelle, tandis qu’une plateforme support résistante permet une section de chaussée plus mince et plus économique. Cette relation entre la résistance de la plateforme support et l’épaisseur de la chaussée est le principe central de la méthodologie de conception de l’épaisseur des chaussées utilisée dans le monde entier.
Le rôle de la plateforme support va au-delà du simple support de charge. Elle doit également fournir une plateforme de travail stable pendant la construction, résister aux effets néfastes des variations d’humidité, supporter les cycles de gel-dégel dans les climats froids et maintenir l’uniformité sur toute la surface de la chaussée pour prévenir les mouvements différentiels qui entraînent rugosité de surface et fissuration. La plateforme support doit être évaluée pour ses caractéristiques de drainage, son potentiel de retrait-gonflement et sa sensibilité au gel — tous ces facteurs influencent les performances à long terme de la chaussée bien plus que la qualité des seuls matériaux de surface.

Les propriétés techniques de la plateforme support doivent être quantifiées par un programme systématique d’essais sur le terrain et en laboratoire. La FAA exige une étude de sol complète pour tous les projets de chaussées aéroportuaires, incluant des sondages, des échantillonnages et des essais en laboratoire pour caractériser les matériaux de la plateforme support. Les deux paramètres les plus utilisés pour l’évaluation de la résistance de la plateforme support sont l’indice portant californien (CBR) et le module résilient (Mr) , tandis que le module de réaction de la plateforme support (valeur k) est utilisé spécifiquement pour la conception des chaussées rigides.

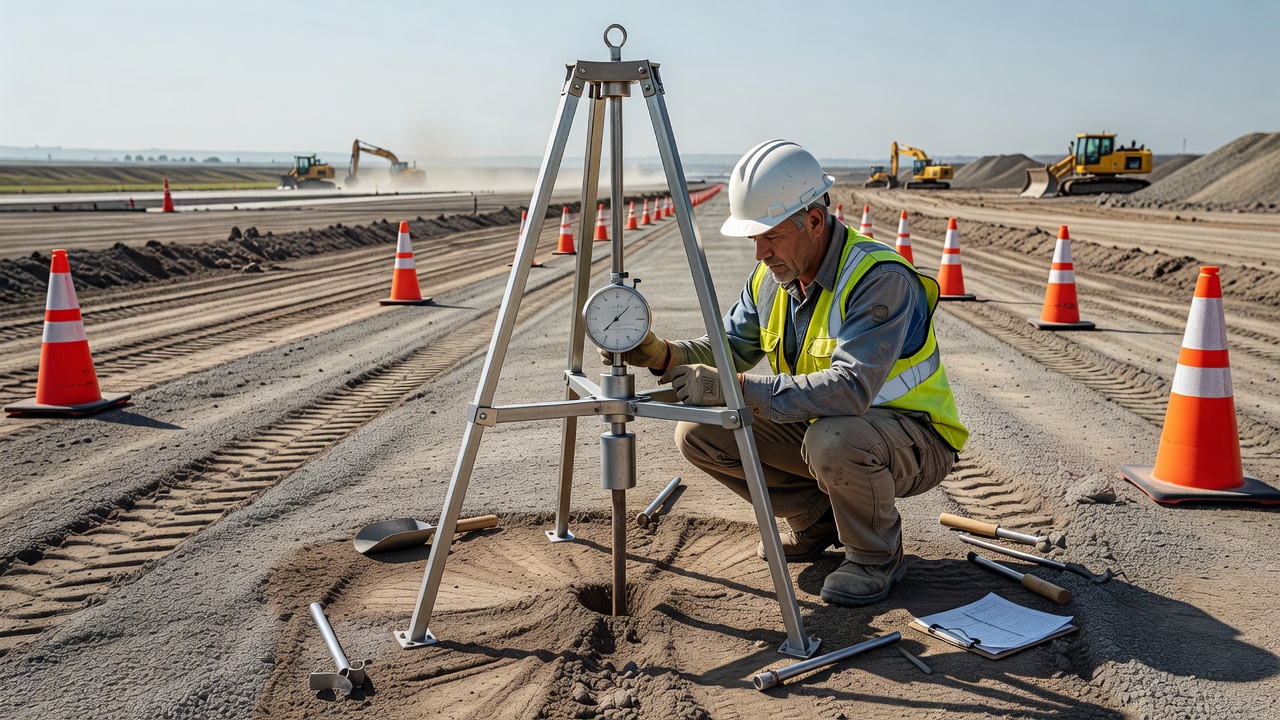

L’essai d’indice portant californien, normalisé sous ASTM D1883, est un essai de pénétration qui mesure la résistance du sol compacté à la pénétration par un piston cylindrique standard à une vitesse constante de 1,27 mm par minute. La force requise pour produire des pénétrations de 2,54 mm et 5,08 mm est comparée à la force requise pour produire la même pénétration dans un matériau calcaire concassé standard. La valeur CBR est exprimée en pourcentage de la force standard — par exemple, un CBR de 15 signifie que le sol offre 15 % de la résistance de la pierre concassée standard. L’essai est réalisé sur des échantillons de sol compactés à la densité et à la teneur en humidité spécifiées pour la construction, et les échantillons sont généralement saturés dans l’eau pendant 96 heures avant l’essai pour simuler l’état saturé que les chaussées atteignent après environ trois ans de service.
La FAA spécifie que les essais CBR en laboratoire doivent être effectués sur des matériaux provenant du site et remoulés à l’humidité et à la densité requises pendant la construction. La condition CBR après saturation représente l’état le plus faible de la plateforme support, se produisant généralement pendant les périodes de forte humidité comme le dégel printanier ou après des événements pluvieux saisonniers. Pour les matériaux graveleux, les essais CBR peuvent donner des résultats trompeusement élevés en raison des effets de confinement du moule d’essai, et un jugement technique est nécessaire pour attribuer des valeurs CBR appropriées. La FAA recommande une valeur maximale du module d’élasticité de la plateforme support de 50 000 psi (345 MPa), correspondant à un CBR d’environ 33, pour les graves et les sols graveleux.
La corrélation entre le CBR et le module d’élasticité (E) est une relation fondamentale utilisée dans la conception des chaussées. La circulaire FAA AC 150/5320-6G fournit l’équation E (psi) = 1500 × CBR comme relation approximative suffisante pour la conception et l’analyse des chaussées. En unités métriques, cela devient E (MPa) = 10 × CBR. Le Guide de conception AASHTO 2002 fournit une corrélation alternative : Mr = 2 555 × CBR^0,64. Le nombre d’essais CBR requis dépend de la variabilité des conditions de sol rencontrées — généralement, trois essais CBR sur chaque type de sol principal sont suffisants, bien que davantage d’essais puissent être nécessaires là où existe une forte variabilité.
Le module résilient est une mesure de la rigidité élastique des sols de plateforme support sous chargement cyclique qui simule l’application répétée du trafic aérien. Contrairement à l’essai CBR statique, l’essai de module résilient (AASHTO T 307) applique une série d’impulsions de charge répétées avec des pressions de confinement et des contraintes déviatoires variables pour capturer le comportement dépendant de la contrainte des sols granulaires et fins. Le module résilient est défini comme le rapport de la contrainte déviatoire répétée à la déformation axiale récupérable (élastique) : Mr = σd / εr, où σd est la contrainte déviatoire et εr la déformation récupérable.
L’essai de module résilient est la principale méthode de caractérisation des matériaux de la plateforme support dans les procédures de conception mécaniste-empirique des chaussées, y compris le logiciel FAARFIELD de la FAA et le guide de conception AASHTOWare Pavement ME. Pour la conception de chaussées de la FAA, la qualité de la plateforme support est mieux caractérisée par le module d’élasticité (E) , qui est le paramètre matériau utilisé par FAARFIELD dans tous les calculs structurels. Les valeurs de module résilient pour les sols de plateforme support varient généralement d’environ 14 à 52 MPa (2 600 à 7 500 psi) selon le type de sol, la teneur en humidité, la densité et la pression de confinement. Les sols à grains fins présentent des valeurs de module résilient inférieures à celles des sols granulaires, et le module diminue significativement à mesure que la teneur en humidité augmente vers la saturation.
La FAA recommande que le module d’élasticité soit estimé à partir du CBR en utilisant la corrélation 1500 × CBR lorsque les données d’essai de module résilient en laboratoire ne sont pas disponibles. Cependant, pour les projets critiques ou lorsque les conditions de la plateforme support sont très variables, l’essai direct de module résilient est préféré. Le pénétromètre dynamique à cône (DCP), décrit à l’Annexe D de la circulaire AC 150/5320-6G de la FAA, fournit une alternative rapide d’essai sur le terrain qui corrèle le taux de pénétration du DCP au CBR et au module résilient.
Pour la conception des chaussées rigides (béton), la plateforme support est caractérisée par le module de réaction de la plateforme support (valeur k) , mesuré par un essai à la plaque réalisé conformément à la norme AASHTO T 222. La valeur k représente la pression requise pour produire une déflexion unitaire de la fondation de la chaussée, exprimée en livres par pouce cube (pci) ou en méganewtons par mètre cube (MN/m³). Le diamètre standard de la plaque pour les essais sur les chaussées aéroportuaires est de 30 pouces (762 mm), et l’essai est réalisé sur des sections d’essai construites selon les conditions de compactage et d’humidité de conception.
La valeur k est directement influencée par le type de sol de la plateforme support, la densité et la teneur en humidité. Les valeurs k typiques varient d’environ 50 pci pour les plateformes supports faibles à grains fins à plus de 500 pci pour les plateformes supports granulaires résistantes. Lorsque les données d’essai à la plaque ne sont pas disponibles, la FAA permet l’estimation de la valeur k à partir des données CBR en utilisant des corrélations publiées. La relation entre le module d’élasticité E et la valeur k à des fins de conception est approximativement E (psi) = 20,15 × k^1,284 (k en pci).
| Paramètre d’essai | Norme d’essai | Application | Plage typique |
|---|---|---|---|
| Indice portant californien (CBR) | ASTM D1883 | Conception de chaussées souples | 2–20 (plateforme support) |
| Module résilient (Mr) | AASHTO T 307 | Conception mécaniste-empirique | 2 600–7 500 psi |
| Module de réaction de la plateforme support (k) | AASHTO T 222 | Conception de chaussées rigides | 50–500 pci |
Le compactage est le processus mécanique de densification du sol par réduction de la teneur en vides d’air par l’application d’énergie — généralement à l’aide de rouleaux, de compacteurs vibrants ou d’équipements à impact. Le degré de compactage est mesuré en pourcentage de la densité sèche maximale (DSM) déterminée en laboratoire par l’essai Proctor Modifié (ASTM D 1557) ou l’essai Proctor Standard (ASTM D 698). Pour les chaussées aéroportuaires, la FAA exige un compactage à un minimum de 95 % de la densité sèche maximale Proctor Modifié pour les 12 premiers pouces de la plateforme support directement sous la structure de chaussée, et un minimum de 92 % pour les couches plus profondes de la plateforme support.
Le contrôle de l’humidité pendant le compactage est tout aussi critique. La teneur en eau de moulage pendant le compactage doit être maintenue à ±2 % de la teneur en humidité optimale (OMC) déterminée par l’essai Proctor Modifié. Les sols compactés du côté sec de l’optimum ont tendance à avoir une résistance plus élevée mais peuvent subir des changements de volume excessifs lors de l’humidification, tandis que les sols compactés du côté humide de l’optimum ont une résistance plus faible mais sont moins sensibles aux changements de volume induits par l’humidité. Pour les sols cohérents à grains fins, un compactage légèrement du côté humide de l’optimum est souvent spécifié pour réduire le potentiel de gonflement et obtenir une plus faible perméabilité.

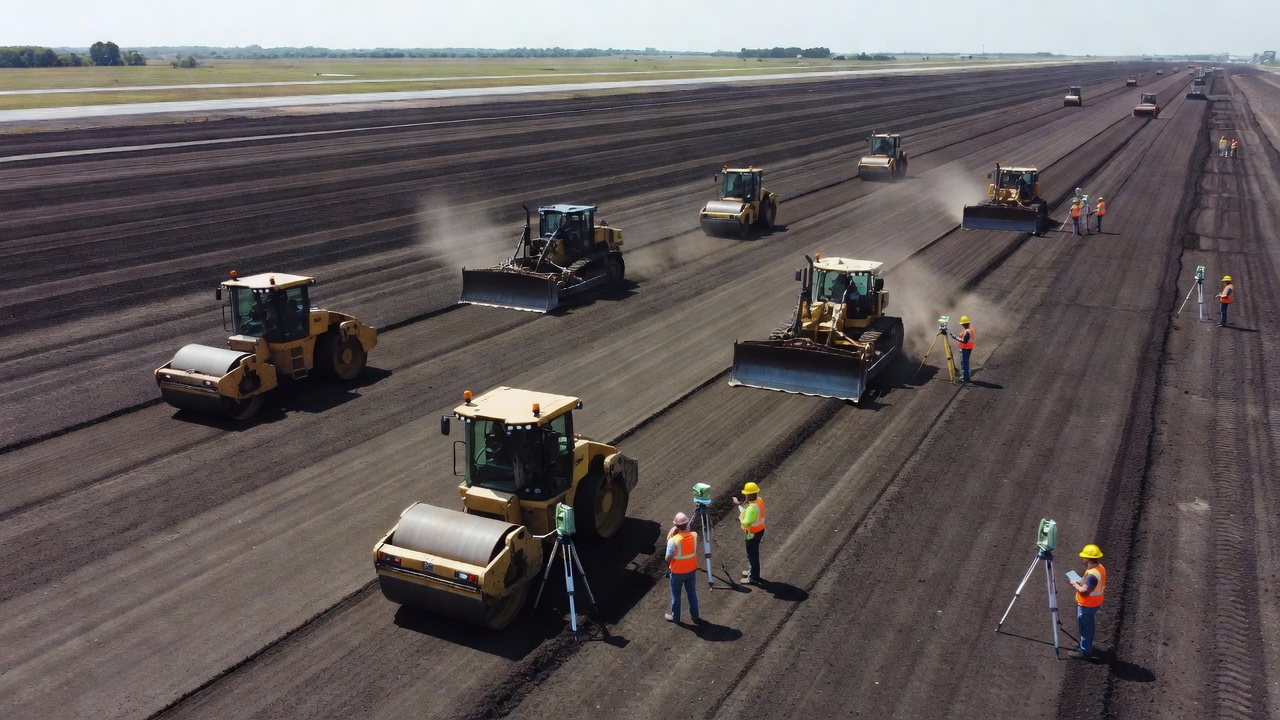

Le processus de compactage des plateformes supports aéronautiques nécessite une sélection minutieuse des équipements et des procédures. Les rouleaux à pieds de mouton sont efficaces pour compacter les sols argileux à grains fins, les rouleaux vibrants à cylindre lisse fonctionnent bien pour les sols granulaires, et les rouleaux à pneus pneumatiques fournissent un action de malaxage bénéfique pour les deux types de sol. L’épaisseur de couche (la profondeur de chaque couche à compacter) est généralement limitée à 6 à 8 pouces pour les sols cohérents et 8 à 12 pouces pour les sols granulaires, selon l’effort de compactage appliqué.
La vérification du compactage est effectuée par des essais de densité in situ utilisant des jauges nucléaires d’humidité et de densité (ASTM D 6938), des essais au cône de sable (ASTM D 1556) ou des méthodes à ballon en caoutchouc (ASTM D 2167). La fréquence des essais est spécifiée dans le plan de contrôle qualité de la construction et varie généralement d’un essai par 500 à 1 000 yards carrés de surface de plateforme support. Le roulage d’épreuve — le processus consistant à faire passer un véhicule lourd à pneus sur la plateforme support terminée pour identifier les zones molles — est une méthode traditionnelle mais subjective qui reste largement utilisée dans la pratique de construction aéroportuaire.
Les conséquences d’un compactage insuffisant sont graves. Un compactage insuffisant de la plateforme support entraîne un tassement après construction sous l’effet du chargement dynamique répété du trafic aérien, provoquant des dépressions de surface, des fissures et de la rugosité. Un compactage différentiel sur la surface de la chaussée produit un support inégal qui induit des fissures structurelles dans les chaussées souples et rigides. La FAA exige que le rapport de l’ingénieur documente les exigences de compactage, les fréquences d’essai et les critères d’acceptation pour toute construction de plateforme support de chaussée aéroportuaire.

Lorsque le sol naturel de la plateforme support manque de la résistance, de la rigidité ou de la stabilité requises pour la conception de chaussée prévue, la stabilisation de la plateforme support est employée pour améliorer ses propriétés techniques. La circulaire FAA AC 150/5320-6G fournit des critères explicites pour déterminer quand la stabilisation est requise : la stabilisation est recommandée lorsque la résistance moyenne de la plateforme support est inférieure à CBR 5 (module d’élasticité d’environ 7 500 psi), et est obligatoire lorsque la résistance moyenne de la plateforme support est inférieure à CBR 3 (module d’élasticité d’environ 4 500 psi). La stabilisation est également requise lorsque l’une des conditions suivantes existe : mauvais drainage, drainage de surface défavorable, conditions de gel, inondation périodique par l’eau, ou la nécessité d’établir une plateforme de travail stable pour les engins de construction.
La stabilisation à la chaux est la plus efficace pour les sols argileux plastiques avec un indice de plasticité (IP) supérieur à 12. La chaux vive (oxyde de calcium) ou la chaux hydratée (hydroxyde de calcium) réagit chimiquement avec les minéraux argileux par échange cationique, floculation et réactions pouzzolaniques qui modifient de manière permanente la structure du sol. Le traitement réduit l’indice de plasticité, augmente la teneur en humidité optimale et permet le compactage dans des conditions plus humides. La teneur en chaux nécessaire pour élever le pH du sol au-dessus de 12 identifie la chaux minimale requise, généralement entre 3 % et 7 % en poids. Des gains de résistance à long terme allant jusqu’à cinq fois la résistance non stabilisée sont réalisables avec un traitement à la chaux.
La stabilisation au ciment fonctionne mieux avec les sols à grains grossiers mais peut stabiliser la plupart des types de sol. Le ciment Portland s’hydrate en présence d’humidité du sol, formant une matrice cimentaire qui lie les particules de sol entre elles. Les objectifs sont de réduire l’indice de plasticité, d’augmenter la résistance et de réduire la perméabilité. Le ciment est généralement ajouté à raison de 3 % à 5 % en poids à des fins de stabilisation, avec du ciment supplémentaire nécessaire si la couche stabilisée servira de couche de base en sol-ciment. La prudence est requise lorsque la teneur en sulfates solubles dépasse 3 000 ppm dans le sol ou l’eau de malaxage, car les réactions aux sulfates peuvent provoquer des dommages par expansion. Lorsque la teneur en sulfates dépasse 5 000 ppm, des mesures spécifiques doivent être incorporées pour contrôler le potentiel d’expansion.
La stabilisation aux cendres volantes utilise les propriétés pouzzolaniques des cendres volantes de combustion du charbon pour stabiliser les sols, en particulier ceux à faible potentiel cimentaire naturel. Les cendres volantes de classe C (à haute teneur en calcium) ont des propriétés d’autocimentation, tandis que les cendres volantes de classe F nécessitent un activateur tel que la chaux ou le ciment. Le choix de l’agent de stabilisation chimique dépend du type de sol, des exigences du projet et des considérations économiques, comme documenté dans le rapport géotechnique.
Les géotextiles sont des tissus perméables qui assurent la séparation entre la plateforme support et les couches granulaires sus-jacentes. Leur fonction principale est d’empêcher la migration des fines particules de sol de la plateforme support dans les couches de base et de fondation granulaires — un processus connu sous le nom de contamination ou pompage. En préservant l’intégrité des couches granulaires, les géotextiles maintiennent les caractéristiques de drainage et la capacité structurelle prévues de la chaussée. Les géotextiles tissés offrent une résistance plus élevée pour les applications de renforcement, tandis que les géotextiles non tissés offrent des propriétés de filtration et de drainage supérieures.
Les géogrilles sont des structures en grille polymère qui s’imbriquent avec les matériaux granulaires pour fournir un confinement latéral et une répartition des charges. Lorsqu’elles sont placées à l’interface plateforme support-couche de fondation, les géogrilles améliorent les caractéristiques de répartition des charges de la structure de la chaussée et réduisent la contrainte verticale transmise à la plateforme support. Le renforcement en traction fourni par les géogrilles peut réduire l’épaisseur d’agrégats requise de 20 % à 40 % dans certaines applications, bien que la FAA n’autorise actuellement pas de réductions de l’épaisseur structurelle de la chaussée pour l’utilisation de géosynthétiques dans les projets financés par le gouvernement fédéral.
Le remplacement du sol — l’enlèvement et le remplacement du matériau de plateforme support inapproprié par un remblai granulaire importé — est la méthode de stabilisation la plus directe mais la plus coûteuse. Il est nécessaire lorsque le sol de la plateforme support est si mou que les agents de stabilisation ne peuvent pas être mélangés et compactés sans rompre le sol sous-jacent. La profondeur de remplacement varie généralement de 12 pouces à 5 pieds (300 mm à 1 500 mm), selon la sévérité des conditions du sol. Pour les sols extrêmement mous comme le muskeg (dépôts de sol arctique hautement organiques), des profondeurs de remplacement de 5 pieds ou plus peuvent être nécessaires, ou alternativement, une couche de pontage granulaire de 5 pieds peut être placée sur le muskeg avec une couche de séparation géosynthétique.
La FAA exige que toutes les couches de plateforme support stabilisées soient modélisées comme des couches définies par l’utilisateur dans le logiciel de conception de chaussées FAARFIELD, avec les propriétés de la couche stabilisée (module d’élasticité, coefficient de Poisson, épaisseur) documentées dans le rapport géotechnique. La profondeur minimale de stabilisation est de 12 pouces (300 mm) sauf si l’ingénieur géotechnicien recommande une profondeur différente.
Les défaillances de la plateforme support se manifestent selon plusieurs modes distincts, chacun produisant des dégradations de surface caractéristiques qui peuvent être identifiées par inspection de l’état de la chaussée. La méthodologie de relevé de l’indice d’état de chaussée (PCI) de la FAA documente ces dégradations systématiquement, permettant le diagnostic du problème sous-jacent de la plateforme support.
Le tassement est le déplacement vertical vers le bas de la surface de la chaussée causé par la consolidation ou la densification de la plateforme support sous charge. Il se produit lorsque les sols de la plateforme support sont insuffisamment compactés pendant la construction, lorsque le sol est trop faible pour supporter les charges appliquées, ou lorsque des vides souterrains s’effondrent. Le tassement se manifeste par des dépressions de surface, de l’orniérage dans les chaussées souples, et des ressauts au niveau des joints ou des fissures dans les chaussées rigides. Un tassement progressif sous l’effet de charges d’aéronefs répétées indique que la plateforme support subit une densification continue — une condition qui s’aggravera sans intervention. Dans les chaussées aéroportuaires, même un léger tassement différentiel crée des risques de sécurité en retenant l’eau en surface (réduisant la résistance au dérapage et augmentant le risque d’aquaplanage) et en induisant des charges dynamiques sur les trains d’atterrissage des aéronefs.
Le pompage est l’éjection de fines particules de sol de la plateforme support à travers les joints, fissures ou bords de la chaussée sous l’action de charges lourdes répétées. Il se produit lorsque de l’eau est présente à l’interface plateforme support-chaussée et que le chargement dynamique des pneus d’aéronefs force le mélange sol-eau vers le haut à travers les ouvertures de la couche de surface. Le pompage est plus fréquent dans les chaussées rigides avec un garnissage de joints inadéquat, bien qu’il se produise également dans les chaussées souples présentant une fissuration sévère. La perte progressive de fines de la plateforme support crée des vides directement sous la chaussée, entraînant une perte de support, une augmentation de la déflexion, et éventuellement des ruptures d’angle et une fissuration de la chaussée. Le pompage est facilement identifié par la présence de dépôts colorés de matériau fin sur la surface de la chaussée adjacente aux joints et fissures.
Le soulèvement dû au gel est le déplacement vers le haut de la surface de la chaussée causé par la formation de lentilles de glace dans les sols de plateforme support sensibles au gel. Trois conditions sont requises pour une action de gel dommageable : (1) un sol sensible au gel, (2) des températures de gel pénétrant dans le sol, et (3) une humidité libre disponible pour former des lentilles de glace. Les lentilles de glace se développent perpendiculairement à la direction de la perte de chaleur (verticalement vers le haut), se développant typiquement dans les silts et les sables très fins qui aspirent l’eau vers le haut par capillarité. La FAA classe les sols en quatre groupes de gel (FG-1 à FG-4), les sols FG-4 (silts, argiles avec IP ≤ 12, argiles varvées) étant les plus sensibles au gel.
Les dommages causés par le soulèvement dû au gel résultent du soulèvement différentiel qui se produit sur la surface de la chaussée — pas du soulèvement lui-même. Un soulèvement non uniforme produit de la rugosité de surface, des fissures et une déformation de la chaussée qui rend la piste ou la voie de circulation inutilisable. Pendant la période de dégel printanier, les lentilles de glace fondues créent une condition de plateforme support sursaturée avec une capacité portante considérablement réduite, tombant parfois à moins de 25 % de la valeur de conception. Cette perte de support conduit à des dommages accélérés de la chaussée sous le trafic, se manifestant par une fissuration en peau de crocodile, de l’orniérage et une désagrégation de la chaussée. La conception de protection contre le gel — incluant l’utilisation de matériaux de base non sensibles au gel, de couches de drainage et de drains de rive — est essentielle pour les aéroports dans les régions soumises au gel saisonnier.
Le gonflement se produit dans les sols argileux expansifs qui augmentent de volume lorsqu’ils absorbent l’humidité. Le changement de volume exerce une pression vers le haut sur la structure de la chaussée, produisant un soulèvement qui est souvent concentré à l’axe de la chaussée ou le long des bords où les variations d’humidité sont les plus importantes. Les sols gonflants sont caractérisés par un indice de plasticité élevé (IP > 20), une limite de liquidité élevée et la présence de minéraux argileux tels que la montmorillonite. Le système de classification de l’American Association of State Highway and Transportation Officials (AASHTO) identifie les matériaux de plateforme support expansifs comme les sols A-7-6, qui nécessitent un traitement spécial.
La FAA recommande des traitements spécifiques pour les sols gonflants basés sur le potentiel de gonflement et la profondeur de la zone active. Les options de traitement incluent : la stabilisation chimique à la chaux (la méthode la plus efficace pour réduire le potentiel de gonflement), les barrières d’humidité pour empêcher l’infiltration d’eau dans la plateforme support, l’enlèvement et le remplacement par un remblai non expansif, et l’utilisation de barrières d’humidité géosynthétiques. Pour les chaussées sur argiles hautement expansives, la structure de la chaussée doit être conçue avec une capacité structurelle suffisante pour franchir les mouvements de soulèvement localisés.
L’effet de la qualité de la plateforme support sur les performances de la chaussée est profond et quantifiable. Chaque réduction de 1 % du CBR de la plateforme support peut nécessiter une augmentation de 5 % à 15 % de l’épaisseur de la chaussée pour maintenir la même durée de vie de conception. Les procédures de conception mécaniste-empirique utilisées par la FAA via le logiciel FAARFIELD modélisent explicitement la relation contrainte-déformation à l’interface de la plateforme support, calculant la déformation verticale de compression critique en haut de la plateforme support comme le critère de défaillance principal pour les chaussées souples.
Dans les chaussées souples, la déformation permanente accumulée (orniérage) à la surface de la chaussée est directement liée à la déformation verticale au niveau de la plateforme support. La méthode de conception FAARFIELD limite la déformation verticale de la plateforme support à une valeur qui ne produira pas plus qu’un niveau spécifié d’orniérage sur la durée de vie de conception. Cette relation, calibrée par des essais à grande échelle au National Airport Pavement Test Facility (NAPTF) de la FAA à Atlantic City, New Jersey, constitue la base empirique pour la conception de l’épaisseur des chaussées souples.
Dans les chaussées rigides, le module de la plateforme support (valeur k) influence directement les contraintes de flexion dans la dalle de béton. Une valeur k plus faible (plateforme support plus faible) entraîne des contraintes de flexion de dalle plus élevées sous la même charge, nécessitant un béton plus épais ou un espacement des joints accru pour éviter la fissuration par fatigue. La procédure de conception de chaussées rigides de la FAA dans FAARFIELD utilise une analyse par éléments finis tridimensionnelle pour calculer les contraintes critiques de la dalle et l’endommagement cumulé par fatigue sur la durée de vie de conception.
L’uniformité du support de la plateforme support est aussi importante que l’ampleur du support. Des changements brusques de rigidité de la plateforme support — comme ceux se produisant à l’interface entre les sections de déblai et de remblai, aux approches de ponts ou aux tranchées de services publics enterrées — créent une déflexion différentielle qui induit une fissuration structurelle dans la surface de la chaussée. La FAA recommande des transitions graduelles entre les zones de différents matériaux de plateforme support pour minimiser le potentiel de soulèvement différentiel dû au gel et de tassement différentiel.
La conception des chaussées aéroportuaires nécessite l’évaluation systématique et l’intégration des propriétés de la plateforme support tout au long du processus de conception. Le logiciel FAARFIELD de la FAA (requis pour tous les projets de chaussées aéroportuaires financés par le gouvernement fédéral) utilise les paramètres d’entrée de plateforme support suivants : Module d’élasticité (E) pour la conception de chaussées souples, Module de réaction de la plateforme support (k) pour la conception de chaussées rigides, et Coefficient de Poisson (typiquement 0,35 pour les sols de plateforme support à grains fins et 0,40 pour les sols de plateforme support granulaires). Le programme ne permet pas au concepteur de spécifier directement les valeurs CBR — le CBR doit être converti en module d’élasticité en utilisant la relation 1500 × CBR.
Le processus de conception de la FAA pour les nouvelles chaussées aéroportuaires comprend les étapes suivantes relatives à la plateforme support :
L’Annexe 14 de l’OACI, Volume I, établit les normes internationales pour les chaussées d’aérodrome, exigeant que la résistance portante des chaussées soit rapportée en utilisant le système de classement de chaussée d’aérodrome (PCR) , qui intègre la classification de la résistance de la plateforme support comme l’un des quatre paramètres d’entrée clés. Le système PCR classe les plateformes supports en quatre catégories de résistance : Élevée (A) — CBR > 15, Moyenne (B) — CBR 8 à 15, Faible (C) — CBR 4 à 8, et Très faible (D) — CBR < 4. Ces classifications influencent directement la résistance portante rapportée de la chaussée pour les opérations internationales.
L’inspection de l’état de la chaussée, généralement effectuée selon la méthodologie de relevé PCI normalisée par la FAA (ASTM D 5340), identifie de nombreuses dégradations de surface qui indiquent des problèmes sous-jacents de la plateforme support. Les types de dégradations suivants sont directement attribuables aux mécanismes de défaillance de la plateforme support :
Fissuration en peau de crocodile (chaussée souple) — Une série de fissures interconnectées formant un motif rappelant la peau de crocodile, causée par la défaillance par fatigue de la surface en enrobé sous l’effet de charges répétées. La cause fondamentale est un support inadéquat de la plateforme support qui permet une déflexion excessive sous les charges de trafic. La fissuration débute à la base de la couche d’enrobé et se propage vers le haut.
Dépressions — Zones basses localisées dans la surface de la chaussée causées par le tassement ou la consolidation de la plateforme support. Les dépressions retiennent l’eau, accélèrent la détérioration des zones adjacentes de la chaussée et créent des risques de sécurité pour les opérations aériennes.
Orniérage — Dépressions longitudinales de surface dans les trajectoires de roues causées par la consolidation ou le déplacement latéral des couches de chaussée. Bien que l’orniérage ait de multiples causes, l’instabilité de la plateforme support est un facteur principal lorsque l’orniérage est accompagné d’un soulèvement de surface de chaque côté de la trajectoire de roue.
Pompage et coloration — Preuve de fines particules de sol sur la surface de la chaussée, indiquant que le sol de la plateforme support migre vers le haut à travers la structure de la chaussée. La présence de pompage confirme que de l’eau est présente à l’interface plateforme support-chaussée et que la plateforme support perd ses fines à travers le système de chaussée.
Soulèvement dû au gel — Déplacement vers le haut localisé de la surface de la chaussée, se produisant généralement au printemps lors du dégel du sol. Le soulèvement dû au gel est facilement identifiable par la présence de fissures et de déformations de la chaussée concentrées dans les zones de sols sensibles au gel.
Boursouflures / flambage (chaussée rigide) — Déplacement vers le haut et fissuration des dalles de béton, se produisant généralement par temps chaud lorsque les contraintes de compression dépassent la capacité de la dalle. Un support faible de la plateforme support réduit la contrainte de frottement contre le mouvement de la dalle, augmentant le risque de boursouflures.

Le drainage de la plateforme support est un aspect critique du génie des chaussées dont l’importance est souvent sous-estimée. La présence d’eau libre dans la plateforme support est le facteur environnemental le plus dommageable affectant les performances de la chaussée. L’eau affaiblit la plateforme support en réduisant la contrainte effective entre les particules de sol, diminuant le module résilient de 30 % à 50 % ou plus par rapport à la condition sèche, et créant les conditions nécessaires au pompage, au soulèvement dû au gel et au gonflement.
La circulaire consultative FAA AC 150/5320-5, Conception du drainage aéroportuaire, fournit des directives complètes sur la conception des systèmes de drainage pour les chaussées aéroportuaires. L’objectif principal du drainage est d’éliminer l’eau de la structure de la chaussée aussi rapidement que possible. Ceci est accompli par :
Couches de drainage souterraines — Une couche granulaire perméable, généralement placée immédiatement au-dessus de la plateforme support ou dans la couche de fondation, qui collecte et achemine l’eau vers les drains de rive. Le matériau de la couche de drainage doit avoir une perméabilité d’au moins 1 000 pieds par jour et un maximum de 5 % passant le tamis No 200 pour éviter le colmatage. La FAA recommande des couches de drainage pour les chaussées desservant des aéronefs de plus de 60 000 livres et pour toutes les chaussées construites dans des zones présentant une humidité souterraine excessive.
Systèmes de drains de rive — Tuyaux perforés installés aux bords de la structure de la chaussée pour collecter et évacuer l’eau de la couche de drainage. Les tuyaux sont généralement enveloppés dans un tissu filtrant géotextile et entourés d’un matériau de remblai perméable. Les drains de rive doivent être connectés à un exutoire positif qui achemine l’eau collectée loin de la zone de la chaussée.
Couches de couverture de plateforme support — Dans des conditions de plateforme support faible et humide, une couche de couverture en matériau granulaire sélectionné est placée directement sur la plateforme support pour fournir une plateforme de travail pour la construction et améliorer le drainage. L’épaisseur de la couche de couverture varie généralement de 6 à 12 pouces et se compose d’un matériau granulaire avec un CBR d’au moins 10.
Drainage longitudinal et transversal — Les pentes de surface et les dévers de la chaussée doivent diriger l’eau de surface loin de la structure de la chaussée. Pour les pistes d’aéroport, le dévers typique est de 1,5 % pour les chaussées souples et de 1,5 % à 2,0 % pour les chaussées rigides. L’Annexe 14 de l’OACI exige des pentes transversales minimales pour assurer l’évacuation rapide de l’eau de surface tout en empêchant les problèmes de contrôle directionnel des aéronefs.
L’efficacité du drainage de la plateforme support est influencée par le type de sol de plateforme support présent. Les sols à grains grossiers (sables et graviers) se drainent facilement, tandis que les sols à grains fins (silt et argile) ont une faible perméabilité et se drainent lentement. Dans les plateformes supports à grains fins, le mécanisme de drainage principal se fait à travers les couches granulaires au-dessus de la plateforme support plutôt qu’à travers la plateforme support elle-même. Des drains souterrains (également appelés sous-drains) peuvent être nécessaires là où la nappe phréatique naturelle est proche de l’élévation de la plateforme support ou là où des sources et des suintements sont présents.
La FAA exige que toutes les conceptions de systèmes de drainage tiennent compte du critère de temps de drainage — le temps nécessaire pour que la structure de la chaussée passe d’un état saturé à une teneur en humidité acceptable spécifiée. Le critère standard exige que la structure de la chaussée se draine à 50 % de sa capacité dans les 10 jours dans des conditions climatiques normales. La satisfaction de ce critère nécessite une sélection appropriée des matériaux de la couche de drainage, une capacité adéquate des tuyaux de drainage et des systèmes d’exutoire fonctionnels maintenus en état opérationnel.
Les conséquences d’un drainage inadéquat de la plateforme support se manifestent avec le temps à mesure que la structure de la chaussée se détériore progressivement. L’eau piégée dans la plateforme support sature le sol, réduisant sa capacité portante et accélérant les dommages par fatigue dans la couche de surface. La présence d’eau permet le transport de fines particules de sol (pompage), crée des conditions propices au soulèvement dû au gel et favorise la croissance de végétation dans les joints et fissures de la chaussée. Les projets de réhabilitation de chaussées sur des plateformes supports mal drainées nécessitent fréquemment l’installation ou la réhabilitation de systèmes de drainage comme condition préalable à la restauration de la chaussée, car la cause fondamentale de la dégradation de la chaussée ne peut être corrigée sans traiter la condition d’humidité de la plateforme support.
