Armatures de Précontrainte dans les Structures en Béton : Définition, Types, Propriétés des Matériaux, Corrosion et Évaluation de l’État

Définition et Types d’Armatures de Précontrainte

Une armature de précontrainte est un élément de tension en acier à haute résistance utilisé pour appliquer une contrainte de compression permanente au béton dans les structures précontraintes et post-contraintes. L’armature est mise en tension — soit avant la mise en place du béton (précontrainte par adhérence), soit après que le béton a durci (post-contrainte) — et la force est transférée au béton par adhérence mécanique, ancrages d’extrémité, ou les deux. Cette compression induite neutralise les contraintes de traction qui se développeront sous les charges de service, permettant des portées plus longues, des sections plus minces et un meilleur contrôle de la fissuration par rapport au béton armé conventionnel.

Les armatures de précontrainte sont fabriquées sous trois formes principales, chacune régie par des normes de matériaux distinctes et adaptée à des applications structurelles spécifiques.

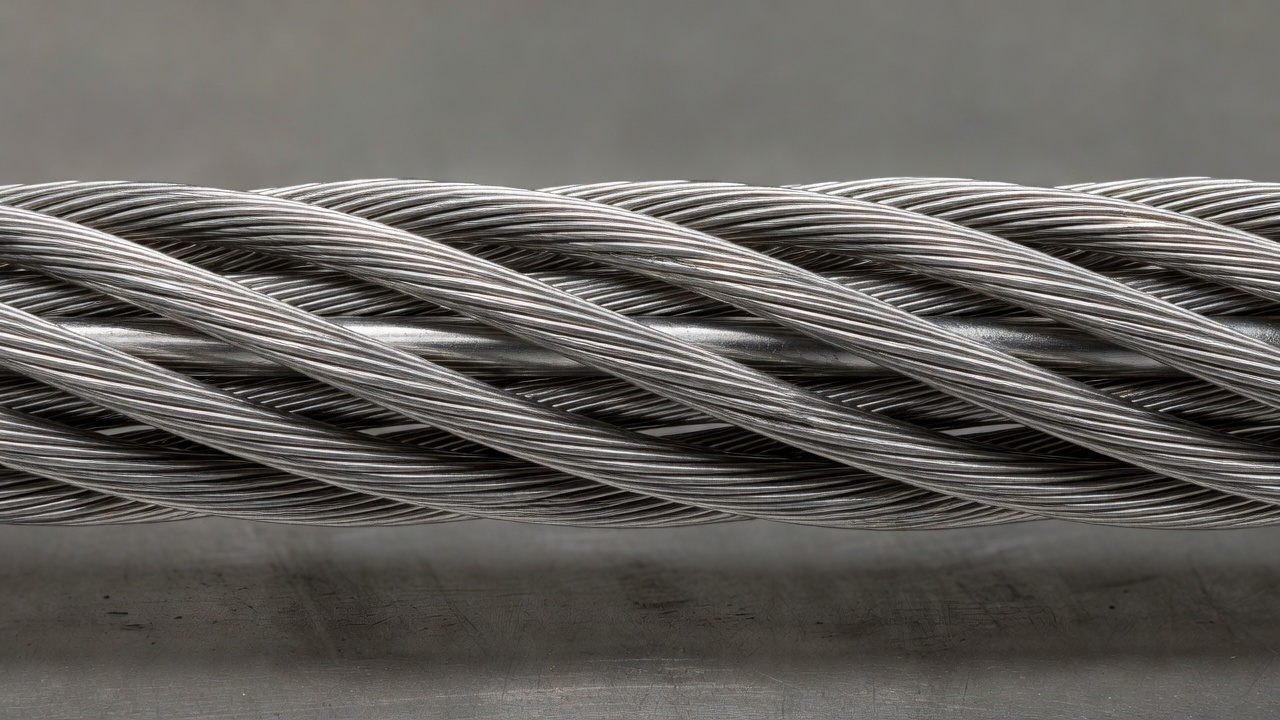

Le toron à sept fils est de loin le type d’armature le plus courant. Il se compose d’un seul fil central droit entouré de six fils extérieurs enroulés en hélice. L’enroulement hélicoïdal assure un verrouillage mécanique avec le coulis ou le béton et offre une flexibilité pour la manipulation. Le toron est fabriqué selon l’ASTM A416 / AASHTO M203 en deux grades : Grade 250 (résistance minimale à la traction ultime de 250 ksi / 1725 MPa) et Grade 270 (270 ksi / 1860 MPa). Le Grade 270 est la norme pour la quasi-totalité des constructions modernes de ponts et de bâtiments. Le toron est produit en diamètres nominaux de 0,375, 0,438, 0,500 et 0,600 pouces (9,53, 11,11, 12,70 et 15,24 mm). Les diamètres de 0,5 pouce (12,7 mm) et 0,6 pouce (15,24 mm) sont les plus largement utilisés dans la post-contrainte des ponts. Il existe deux types de torons : à faible relaxation (par défaut) et relaxé sous contrainte (relaxation normale). Le toron à faible relaxation subit un traitement thermo-mécanique continu après le toronnage pour obtenir des performances de relaxation supérieures, avec des pertes par relaxation limitées à moins de 2,5% à 1000 heures lorsqu’il est initialement contraint à 70% de la résistance à la traction ultime. Le toron relaxé sous contrainte, qui ne reçoit qu’un traitement thermique, doit être commandé spécifiquement et présente des pertes par relaxation plus élevées.

Le fil individuel est un fil d’acier à haute teneur en carbone étiré à froid fabriqué selon l’ASTM A421. Les fils sont ronds et leur diamètre varie généralement de 0,192 à 0,276 pouces (4,88 à 7,01 mm). Les fils individuels sont utilisés dans les éléments précontraints par adhérence tels que les dalles alvéolées, les traverses de chemin de fer et les réservoirs circulaires précontraints où les fils sont enroulés sous tension. Le fil peut être lisse, indenté ou nervuré pour améliorer l’adhérence avec le béton. L’ASTM A421 définit deux types : Type BA (relaxé sous contrainte, étiré à froid) et Type WA (relaxé sous contrainte, étiré à froid, à faible relaxation).

La barre à haute résistance est une barre en acier allié filetée ou lisse fabriquée selon l’ASTM A722. Les barres ont un diamètre nominal de 0,625 à 3,625 pouces (15,875 à 92,075 mm) et sont disponibles en Grades 150 et 160 (résistances minimales à la traction ultime de 150 ksi / 1035 MPa et 160 ksi / 1100 MPa). Les barres sont utilisées dans la construction de ponts en segments, la post-contrainte temporaire pendant le montage, les ancrages rocheux et dans le sol, et la réparation structurelle. Les armatures à barres sont généralement mises en tension à l’aide de vérins hydrauliques qui se vissent sur l’extrémité de la barre, et la force est transférée par l’intermédiaire de plaques d’appui et d’écrous au niveau des ancrages.

La configuration des armatures distingue également les systèmes adhérents et non-adhérents. En post-contrainte adhérente, l’armature est installée à l’intérieur d’une gaine (métallique ondulée ou en plastique) qui est ensuite remplie de coulis cimentaire. Le coulis offre une protection anticorrosion grâce à son environnement hautement alcalin (pH > 12,5) et établit une adhérence complète entre l’armature et le béton environnant. Si un fil d’une armature adhérente se rompt, le coulis répartit la libération de force sur toute la longueur de l’armature, empêchant une perte soudaine de capacité au niveau de l’ancrage. En post-contrainte non-adhérente, le toron est individuellement gainé de plastique et enduit de graisse ou de cire inhibitrice de corrosion. Aucun coulis n’est utilisé, et l’armature est libre de se déplacer par rapport au béton. L’ensemble de la force de précontrainte est transféré au niveau des ancrages d’extrémité. Les systèmes non-adhérents sont largement utilisés dans les bâtiments, les parkings et les dalles sur sol. Chaque système présente des défis d’inspection et des exigences de protection anticorrosion distincts.

Propriétés des Matériaux de l’Acier de Précontrainte

L’acier de précontrainte est fondamentalement différent de l’acier d’armature conventionnel (barres d’armature) tant par ses propriétés mécaniques que par sa métallurgie. La résistance élevée requise pour une précontrainte efficace est obtenue par une combinaison de teneur élevée en carbone, d’étirage à froid et de traitement thermique.

L’acier de précontrainte le plus courant, le toron à sept fils Grade 270, a une résistance minimale à la traction ultime de 270 000 psi (1860 MPa). Cela représente environ quatre fois la limite d’élasticité d’une barre d’armature Grade 60 (60 ksi / 420 MPa). La limite d’élasticité est définie à 1% d’allongement sous charge (et non au décalage traditionnel de 0,2% utilisé pour d’autres aciers), reflétant l’absence d’un palier d’élasticité bien défini dans le fil étiré à froid. Pour le toron à faible relaxation, la limite d’élasticité minimale est de 90% de la résistance à la rupture spécifiée. Pour le toron relaxé sous contrainte, elle est de 85%. Le module d’élasticité du toron de précontrainte est d’environ 28 500 ksi (196 500 MPa) — similaire à l’acier conventionnel — mais la courbe contrainte-déformation est presque linéaire jusqu’à environ 85% de la résistance ultime, sans point d’élasticité marqué.

La propriété de faible relaxation est l’avancée matérielle la plus significative de l’acier de précontrainte moderne. La relaxation est la réduction dépendant du temps de la contrainte dans l’acier maintenu à déformation constante. Dans le toron relaxé sous contrainte, les pertes par relaxation peuvent atteindre 5 à 8% à 1000 heures lorsqu’il est contraint à 70% de la résistance ultime. Le toron à faible relaxation, grâce à son traitement thermo-mécanique continu (également appelé traitement de stabilisation), réduit la relaxation à 1000 heures à moins de 2,5% dans les mêmes conditions. Ce traitement consiste à chauffer le toron sous tension à environ 350-400°C (660-750°F), ce qui stabilise la structure des dislocations dans la matrice du fil étiré à froid et réduit considérablement la relaxation à long terme. La relaxation à long terme après 50 ans, extrapolée selon l’ASTM E328, est typiquement de 5 à 8% pour le toron à faible relaxation contre 10 à 15% pour le toron relaxé sous contrainte.

La métallurgie de l’acier de précontrainte est essentielle pour comprendre ses performances et ses modes de défaillance. Le fil de précontrainte est fabriqué à partir d’acier à haute teneur en carbone avec une teneur en carbone de 0,75-0,85%, du manganèse de 0,60-0,90% et du silicium de 0,15-0,35%. L’acier est laminé à chaud en fil machine, puis étiré à froid à travers une série de filières de plus en plus petites. L’étirage à froid réduit la section transversale de 80 à 90%, produisant une microstructure perlitique fortement déformée avec les lamelles de ferrite et de cémentite alignées parallèlement à l’axe du fil. Cette microstructure confère à l’acier sa résistance exceptionnelle mais crée également un matériau hautement sensible à l’hydrogène. Tout atome d’hydrogène qui pénètre dans l’acier — provenant de réactions de corrosion, de protection cathodique ou de processus de galvanisation — peut diffuser le long des joints de grains et s’accumuler au niveau des inclusions, entraînant une fragilisation par l’hydrogène et une rupture fragile soudaine sous contrainte de traction soutenue.

Propriétés Mécaniques Typiques de l’Acier de Précontrainte

Configuration et Profil des Armatures

La géométrie et le cheminement d’une armature de précontrainte dans un élément en béton sont soigneusement conçus pour maximiser l’efficacité structurelle. Le profil de l’armature est le chemin vertical ou horizontal que suit l’armature sur la longueur de l’élément. Dans les poutres simplement appuyées, les armatures suivent généralement un profil parabolique ou courbe — bas à mi-portée (où le moment positif maximum nécessite une compression excentrique à la fibre inférieure) et remontant vers les appuis (où l’excentricité est réduite ou inversée pour contrôler les contraintes d’extrémité). Dans les travées continues, les profils d’armatures sont souvent des paraboles segmentées avec des points d’inflexion près des appuis intérieurs.

Le profil de l’armature affecte directement la répartition des contraintes dans le béton. La force de précontrainte appliquée à une excentricité e du centroïde du béton induit à la fois une compression axiale (P/A) et un moment de flexion (P × e/S) dans l’élément. En faisant varier l’excentricité le long de la portée, le concepteur obtient un état de contrainte équilibré sous les charges de service. L’ACI 318 et les spécifications de conception des ponts AASHTO LRFD fournissent des procédures détaillées pour la sélection des profils d’armatures et le calcul des contraintes résultantes dans le béton au moment du transfert et en conditions de service.

Chaque armature occupe une gaine — un tube métallique ondulé ou en plastique qui fournit un vide pour l’installation de l’armature et l’injection ultérieure de coulis. Le diamètre de la gaine est généralement de 2,5 à 3,5 fois le diamètre nominal de l’armature pour permettre un dégagement suffisant pour l’installation du toron et l’écoulement du coulis. Les gaines métalliques sont en acier galvanisé ondulé en spirale ; les gaines en plastique sont en polyéthylène haute densité (PEHD) ou en polypropylène. Les gaines en plastique sont de plus en plus spécifiées pour une protection anticorrosion renforcée et un isolement électrique. Les gaines sont positionnées et attachées à la cage d’armature avant la mise en place du béton, avec une attention particulière au maintien du profil conçu, à la prévention des dommages pendant le bétonnage et à la garantie de joints étanches aux raccords.

Le bloc d’ancrage ou zone d’ancrage est la région de l’élément où la force de précontrainte est transférée de l’armature au béton. En post-contrainte, l’ancrage consiste en une plaque d’appui en acier moulée ou usinée avec des trous de cônes coniques (pour les torons) ou des coupleurs filetés (pour les barres). La plaque d’appui répartit la force concentrée de l’armature sur une surface suffisante pour maintenir les contraintes d’appui dans des limites acceptables. Le béton immédiatement derrière l’ancrage est fortement armé avec des armatures spiralées ou en treillis pour résister aux forces d’éclatement et d’écaillage générées par la concentration de contraintes. L’ACI 318, chapitre 17, prescrit la conception des zones d’ancrage pour les éléments post-contraints.

Les entrées et sorties de coulis sont prévues à des emplacements stratégiques le long de la gaine pour l’injection du coulis cimentaire après la mise en tension. Des tuyaux d’entrée et de sortie (généralement de 1 à 1,5 pouce de diamètre) sont installés aux points hauts de l’armature (pour l’évacuation de l’air pendant l’injection) et aux points bas (pour l’injection du coulis). Toutes les entrées et sorties doivent être équipées de vannes d’arrêt positives pour contenir la pression du coulis pendant l’injection et pour éviter toute perte de protection si le tuyau est ultérieurement endommagé. Le manuel FHWA d’installation et d’injection des armatures de post-contrainte (FHWA-NHI-13-026) fournit des exigences complètes pour la conception, l’installation et les tests des systèmes d’injection.

Mécanismes de Corrosion des Armatures de Précontrainte

La corrosion des armatures de précontrainte est une condition fondamentalement plus grave que la corrosion des armatures conventionnelles. Une armature de précontrainte fonctionne à 70-80% de sa résistance à la traction ultime. Toute perte de section transversale due à la corrosion augmente directement la contrainte de traction dans l’acier restant, accélérant le processus de défaillance. De plus, la microstructure en acier à haute résistance utilisée dans les armatures les rend sensibles à des mécanismes de corrosion spécialisés qui n’affectent pas l’acier doux.

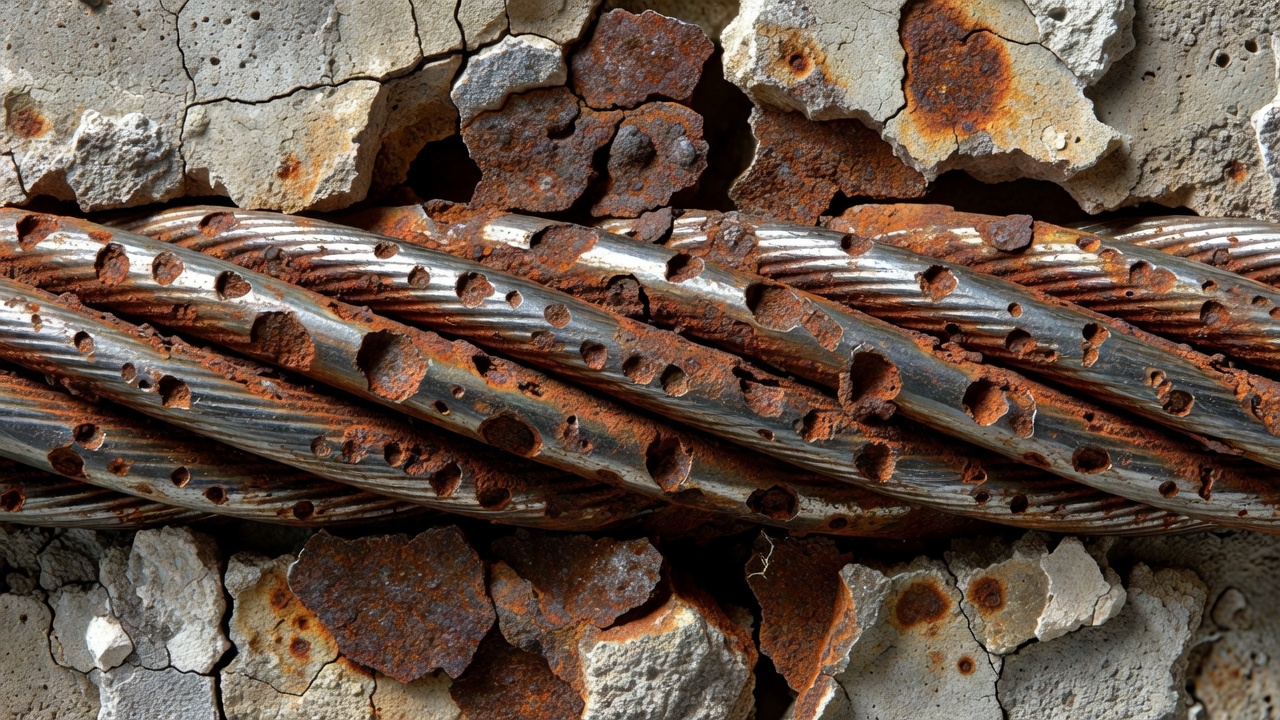

La corrosion par piqûres induite par les chlorures est le mécanisme de corrosion le plus courant et le plus dangereux pour les armatures en service. Les ions chlorure (Cl⁻) provenant des sels de déverglaçage, des embruns marins ou de l’eau saumâtre pénètrent dans le béton par diffusion ou absorption capillaire. Lorsque la concentration de chlorure à la profondeur de l’armature atteint un seuil critique (généralement 0,2-0,4% en poids du ciment, selon le type d’acier et les conditions environnementales), le film d’oxyde passif qui protège normalement l’acier dans l’environnement alcalin du béton (pH 12,5-13,5) est localement détruit. Il en résulte une attaque par piqûres hautement localisée. Les piqûres peuvent se propager rapidement car la petite zone anodique à la base de la piqûre génère une densité de courant de corrosion élevée vers l’acier passif environnant. Une piqûre qui pénètre seulement 1 à 2 mm dans un fil de 5 mm de diamètre peut réduire la capacité portante de 20 à 30% car l’effet d’entaille concentre la contrainte à la racine de la piqûre. La corrosion induite par les chlorures est généralement accompagnée de traces de rouille et de fissuration du béton, mais au moment où ces symptômes apparaissent, une perte de section significative a peut-être déjà eu lieu.

La carbonatation du coulis ou du béton réduit le pH de l’environnement entourant l’armature. Le dioxyde de carbone (CO₂) de l’atmosphère diffuse dans le béton ou le coulis et réagit avec l’hydroxyde de calcium pour former du carbonate de calcium, abaissant le pH de 12,5-13,5 à environ 8-9. À ce pH, le film passif sur l’acier n’est plus stable, et une corrosion générale peut s’initier si l’humidité et l’oxygène sont présents. La carbonatation progresse lentement dans un béton dense et bien compacté mais peut avancer rapidement dans un coulis mal consolidé à l’intérieur des gaines de post-contrainte. Une injection inadéquate — où des vides subsistent dans la gaine après injection — crée des voies permettant au CO₂ et à l’humidité d’atteindre directement l’armature.

La corrosion par courants vagabonds se produit lorsqu’un courant continu (CC) externe traverse le béton et le système d’armature. Les sources de courants vagabonds comprennent les systèmes de transport ferroviaire électrique, les systèmes de protection cathodique sur les structures adjacentes, les opérations de soudage et les défauts de mise à la terre. L’armature agit comme un conducteur électrique ; là où le courant quitte l’armature et pénètre dans l’électrolyte environnant (coulis ou béton), des conditions anodiques se développent et le métal se dissout à un rythme accéléré. La corrosion par courants vagabonds est généralement concentrée et peut progresser rapidement, produisant des piqûres profondes sur de courtes périodes.

La fragilisation par l’hydrogène (FH) est le mécanisme de défaillance le plus catastrophique pour les armatures de précontrainte. L’hydrogène atomique (H) — et non l’hydrogène moléculaire (H₂) — est absorbé dans le réseau de l’acier, où il diffuse vers les régions de contrainte triaxiale élevée, généralement aux extrémités des fissures ou aux inclusions métallurgiques. L’hydrogène accumulé réduit la résistance de cohésion du réseau de fer, provoquant une rupture fragile à des contraintes bien inférieures à la résistance à la traction normale de l’acier. Les sources d’hydrogène comprennent les réactions de corrosion (où l’hydrogène est produit au site cathodique), la surprotection des systèmes de protection cathodique (potentiel négatif excessif produisant du gaz H₂ à la surface de l’acier), et les opérations de nettoyage ou de décapage à l’acide. La teneur élevée en carbone et la microstructure étirée à froid de l’acier de précontrainte en font l’un des matériaux d’ingénierie les plus sensibles à l’hydrogène. Une défaillance par fragilisation par l’hydrogène est soudaine et complète — l’armature se rompt sans aucun avertissement visible sur la surface externe du béton.

La fissuration par corrosion sous contrainte (CSC) est la croissance de fissures dans un matériau sous l’action combinée d’une contrainte de traction soutenue et d’un environnement corrosif spécifique. Pour l’acier de précontrainte, la CSC nécessite généralement une contrainte seuil (souvent supérieure à 50-60% de la résistance ultime) et la présence d’espèces agressives spécifiques telles que les nitrates, les carbonates ou les chlorures. Les fissures se propagent le long des joints de grains d’austénite antérieure (intergranulaire) ou à travers les grains (transgranulaire), selon la composition de l’acier et l’environnement. La surface de rupture des défaillances par CSC dans l’acier de précontrainte présente des caractéristiques typiques : une zone de rupture fragile avec peu ou pas de ductilité, souvent avec des produits de corrosion sur les faces de la fissure. La CSC progresse lentement jusqu’à ce que la section transversale restante ne puisse plus supporter la charge appliquée, moment auquel la rupture finale se produit instantanément.

La fatigue-corrosion est l’effet combiné du chargement cyclique (charges de trafic sur les ponts) et d’un environnement corrosif. La durée de vie en fatigue de l’acier de précontrainte est considérablement réduite en présence de corrosion, même légère. Un toron corrodé qui pourrait avoir une durée de vie en fatigue infinie à l’air peut se rompre en moins de 10⁶ cycles dans un environnement corrosif. Les piqûres de corrosion agissent comme des concentrateurs de contraintes qui nucléent les fissures de fatigue, et l’environnement agressif accélère les taux de propagation des fissures.

Évaluation de l’État des Armatures — Méthodes CND

L’évaluation de l’état des armatures dans les structures existantes est l’un des problèmes les plus difficiles de l’ingénierie des ponts. Contrairement aux armatures conventionnelles, les armatures de précontrainte sont souvent inaccessibles pour une inspection directe, et la corrosion peut progresser sans être détectée pendant des années. Une étude exhaustive du NCHRP (Projet 10-53) a passé en revue les technologies CND mondiales et a identifié plusieurs méthodes ayant une applicabilité pratique.

L’inspection visuelle reste la première ligne d’évaluation. Les parties exposées des armatures au niveau des ancrages, des points de mise en tension intermédiaires et des joints de couplage sont examinées pour détecter les signes de corrosion, de fissuration, de traces de rouille et de fils cassés. Au niveau des ancrages d’armatures non-adhérentes dans les bâtiments et les parkings, le capuchon de graisse peut être retiré et les coins ainsi que les queues de toron peuvent être inspectés directement. Cependant, l’inspection visuelle seule est insuffisante — les études du NCHRP confirment que la détérioration de l’état des armatures encastrées n’est souvent pas reflétée par les signes de détresse visibles sur la surface du béton.

La surveillance par émission acoustique (EA) détecte les ruptures de fils dans les armatures adhérentes et non-adhérentes en captant les ondes de contrainte élastiques libérées lorsqu’un fil se rompt. Des capteurs (transducteurs piézoélectriques) sont montés sur la surface du béton ou sur des segments d’armature exposés, et le système d’EA surveille en continu les signaux d’émission caractéristiques associés à la rupture fragile des fils. La technique a été appliquée avec succès sur les armatures de ponts segmentaires en Europe et en Amérique du Nord. L’EA peut localiser la position approximative d’une rupture de fil par triangulation du temps de vol entre plusieurs capteurs. Une limitation est que l’EA ne surveille que la progression active des dommages — elle ne peut pas détecter la corrosion préexistante ou la perte de section.

La fuite de flux magnétique (MFL) est la méthode la plus prometteuse pour l’évaluation quantitative de l’état des torons dans les poutres précontraintes par adhérence. La technique fonctionne en saturant magnétiquement le toron d’acier, puis en balayant pour détecter le flux de fuite qui se produit aux points de section réduite (provenant de piqûres de corrosion, de fissures ou de fils cassés). Les sondes MFL sont tirées le long de la surface du béton, et les perturbations du champ magnétique sont enregistrées et analysées. L’étude NCHRP 10-53 a conclu que les récentes avancées dans les équipements MFL et l’interprétation des données pourraient permettre un CND automatisé des torons dans les poutres précontraintes standard, qui représentent environ un tiers du parc de ponts en béton. La MFL est plus efficace lorsque l’armature est droite et à une profondeur de béton relativement uniforme.

La radiographie (rayons X ou gamma) produit une image bidimensionnelle de l’armature sur un film radiographique ou un détecteur numérique. La gammagraphie utilisant des sources d’Iridium-192 ou de Cobalt-60 peut pénétrer jusqu’à 600-800 mm de béton et imager les armatures internes, les gaines et les ancrages. La radiographie peut révéler les vides de coulis, les fils cassés, les piqûres de corrosion et les dommages aux gaines. La méthode nécessite un accès aux deux côtés de l’élément et des contrôles de sécurité stricts pour l’exposition aux rayonnements.

Les essais ultrasoniques (UT) utilisant des transducteurs à ondes de cisaillement basse fréquence peuvent détecter les piqûres de corrosion, la perte de section et les fils cassés dans les armatures encastrées. Les techniques incluent les configurations impulsion-écho et émetteur-récepteur. Le béton atténue le signal ultrasonique, limitant la profondeur d’inspection effective à environ 200-400 mm. Les fils rapprochés dans un toron multifils créent de multiples interfaces réfléchissantes qui compliquent l’interprétation du signal.

Le géoradar (GPR) avec des fréquences de 1,0-2,6 GHz peut localiser les gaines et identifier les vides dans les armatures injectées. Les vides dans le coulis produisent de fortes réflexions en raison du contraste diélectrique air-coulis. Le GPR ne peut pas imager directement l’état de l’acier mais est précieux pour identifier les zones où la protection anticorrosion a été compromise par une injection inadéquate.

Les méthodes électrochimiques évaluent l’activité de corrosion de l’acier encastré. La cartographie du potentiel de demi-cellule (ASTM C876) mesure le potentiel électrique de l’armature par rapport à une électrode de référence placée sur la surface du béton. Des potentiels plus négatifs que -350 mV par rapport à Cu/CuSO₄ indiquent une probabilité élevée de corrosion active. Les mesures de résistance de polarisation linéaire (LPR) peuvent estimer le taux de corrosion instantané de l’armature. Ces méthodes nécessitent une connexion électrique à l’armature, qui peut n’être accessible qu’au niveau des ancrages.

La réflectométrie temporelle électrique (ETDR) a été étudiée par des chercheurs suisses comme méthode de détection de la corrosion dans les armatures adhérentes. La technique envoie des impulsions électriques haute fréquence le long du toron et analyse les réflexions causées par les discontinuités d’impédance aux emplacements des défauts. L’étude NCHRP 10-53 a conclu que l’ETDR n’est pas adaptée aux armatures adhérentes car le coulis conducteur et le béton environnant atténuent et dispersent le signal, empêchant une détection fiable des défauts.

Rupture d’Armature et ses Conséquences

Une rupture d’armature est un événement soudain, souvent catastrophique. Lorsqu’un fil à haute résistance sous 70-80% de sa résistance ultime se rompt, l’énergie élastique stockée dans le fil est libérée quasi instantanément. Dans les armatures adhérentes, le coulis atténue la libération d’énergie en transférant la force sur la longueur de l’armature par adhérence. Le fil cassé peut se rétracter seulement sur une courte distance avant d’être retenu par le coulis, et les fils restants du toron continuent à porter la charge — bien qu’à un niveau de contrainte plus élevé.

Dans les armatures non-adhérentes, une rupture a des conséquences plus graves. Le toron entier est libre de se déplacer dans sa gaine, et une rupture complète du toron au niveau d’un ancrage libère la totalité de la force de précontrainte à cet endroit. Le toron peut fouetter à l’intérieur de la gaine, causant des dommages localisés au béton adjacent. La perte brutale de précontrainte au niveau de l’armature rompue peut provoquer une déflexion soudaine de la dalle ou de la poutre, pouvant entraîner une rupture par poinçonnement dans les dalles planes ou une fissuration en flexion dans les poutres.

Les conséquences d’une rupture d’armature dépendent du système structurel, du nombre d’armatures et de la redondance de l’élément. Dans une poutre de pont avec 20 armatures, la rupture d’une armature peut réduire la capacité de 5 à 10%, ce qui peut être tolérable si l’élément dispose d’une réserve de résistance. Dans une dalle de bâtiment avec seulement deux ou trois armatures par travée, une seule rupture peut représenter une perte de 30 à 50% de la force de précontrainte, pouvant déclencher un effondrement. La défaillance des armatures de post-contrainte non-adhérentes dans les parkings a été documentée dans de nombreuses études de cas, souvent liée à la corrosion au niveau de l’ancrage où l’humidité et les chlorures s’accumulent.

Perte de Précontrainte

La perte de précontrainte est la réduction de la force de traction effective dans une armature par rapport à sa valeur de vérinage initiale jusqu’à la valeur soutenue qui existe à tout moment pendant la durée de vie de la structure. Les pertes sont classées comme immédiates (survenant pendant ou immédiatement après la mise en tension) et dépendant du temps (survenant sur des années ou des décennies).

Les pertes immédiates incluent le raccourcissement élastique du béton lors de l’application de la précontrainte (dans les éléments précontraints par adhérence), les pertes par frottement entre l’armature et sa gaine pendant la mise en tension (dans les éléments post-contraints), et le recul d’ancrage (le léger retrait des coins lorsque le vérin est relâché). Les pertes par frottement sont calculées à l’aide du coefficient d’ondulation (k) et du coefficient de frottement de courbure (μ), qui dépendent du matériau de la gaine et du type d’armature. Les spécifications de post-contrainte exigent généralement des enregistrements de mise en tension montrant à la fois la force de vérinage et l’allongement mesuré pour confirmer que les pertes par frottement sont conformes aux hypothèses de conception.

Les pertes dépendant du temps résultent de quatre phénomènes interactifs :

Le retrait du béton — lorsque le béton sèche au fil des mois et des années, il raccourcit, réduisant la déformation de l’armature et donc la force de l’armature. Le retrait dépend du mélange de béton, de l’humidité relative ambiante, de la taille de l’élément et du régime de cure. L’ACI 209 fournit des modèles de retrait standard.

Le fluage du béton — sous contrainte de compression soutenue provenant de la force de précontrainte, le béton subit une déformation dépendant du temps (fluage), qui raccourcit progressivement l’élément et réduit la déformation de l’armature. Le fluage est proportionnel au niveau de contrainte et est le plus important la première année, atteignant environ 70% du fluage ultime en 12 mois.

La relaxation de l’acier — la réduction dépendant du temps de la contrainte dans l’acier de précontrainte maintenu à déformation constante. Le toron à faible relaxation limite cet effet, mais il n’est jamais éliminé. La perte par relaxation est calculée en fonction du niveau de contrainte initial, du grade de l’acier et de la température. Des températures élevées (provenant du chauffage du tablier de pont ou de l’exposition au feu) accélèrent considérablement la relaxation.

Le raccourcissement élastique (en post-contrainte) — dans les systèmes multi-armatures, la mise en tension d’une armature comprime l’élément, ce qui réduit la tension dans les armatures précédemment mises en tension. Cette interaction est gérée par la séquence de mise en tension.

Les pertes totales de précontrainte à long terme dans une poutre de pont typique sont de l’ordre de 15 à 25% de la force de vérinage initiale pour un toron à faible relaxation. L’AASHTO LRFD et l’ACI 318 prescrivent des méthodes affinées et approximatives pour calculer ces pertes, incluant la prise en compte de l’interaction entre le retrait, le fluage et la relaxation. La méthode affinée utilise une analyse du module effectif ajusté en fonction de l’âge pour tenir compte de la nature simultanée des phénomènes.

La perte de précontrainte réduit la compression disponible pour contrebalancer les contraintes de traction des charges de service. Si les pertes sont plus importantes que supposées dans la conception, l’élément peut subir une fissuration sous charges de service, des déflexions accrues, une capacité de flexion ultime réduite et une capacité de cisaillement diminuée (car la précontrainte contribue à la résistance au cisaillement par le mécanisme de bielles comprimées inclinées).

Inspection des Armatures dans les Ponts

L’inspection des ponts à armatures de précontrainte suit les protocoles établis par l’AASHTO, la FHWA et les agences de transport des États. Les National Bridge Inspection Standards (NBIS) exigent une inspection bisannuelle de tous les ponts sur les voies publiques, mais l’inspection visuelle standard des surfaces en béton ne parvient souvent pas à détecter la détérioration interne des armatures. Reconnaissant cette limitation, de nombreuses agences ont développé des protocoles d’inspection supplémentaires pour les ponts post-contraints.

L’inspection de routine comprend l’examen visuel de tous les ancrages d’armatures accessibles, les poches de mise en tension et les capuchons d’injection. Les inspecteurs recherchent les traces de rouille sur les plaques d’appui, les capuchons d’injection fissurés ou déplacés, les queues de toron exposées montrant de la corrosion, et toute fuite d’eau ou humidité près des ancrages. La corrosion au niveau de l’ancrage est particulièrement critique car les coins créent une zone de concentration de contraintes, et les défaillances par fragilisation par l’hydrogène s’initient le plus souvent au niveau ou à proximité de l’ancrage.

L’inspection détaillée pour les ponts post-contraints peut inclure le retrait des capuchons d’injection pour l’inspection directe des coins et des queues de toron, le sondage des gaines (tapotement avec un marteau pour identifier les zones de délamination ou de vides), et le dépistage par CND de certaines armatures sélectionnées. Le manuel FHWA d’installation et d’injection des armatures de post-contrainte recommande que le personnel d’inspection soit spécifiquement formé aux systèmes de post-contrainte et aux mécanismes de corrosion, car les nuances du comportement des armatures ne sont pas couvertes dans la formation standard d’inspection des ponts.

La surveillance acoustique est de plus en plus installée sur les ponts post-contraints critiques. Un réseau permanent de capteurs d’EA monté sur la poutre assure une surveillance continue des ruptures de fils. Lorsqu’une rupture est détectée, l’emplacement est triangulé, et une inspection détaillée de cette zone est déclenchée.

L’échantillonnage et les tests du coulis sont effectués lorsqu’il y a suspicion de problèmes de qualité du coulis. Des échantillons sont extraits de la gaine par des ports d’accès percés et testés pour la résistance à la compression, le pH, la teneur en chlorure et la détection de vides par endoscopie.

Le défi clé de l’inspection des ponts post-contraints a été souligné dans l’étude NCHRP 10-53 : le parc national de ponts en béton précontraint, qui compte aujourd’hui plus de 100 000 ponts aux États-Unis seulement, approche la durée de vie de service de conception courante de 50 ans. Nombre de ces ponts ont été construits avant l’établissement des pratiques modernes d’injection, des normes de protection anticorrosion et des protocoles de contrôle qualité. L’état des armatures dans les structures plus anciennes est largement inconnu, et aucune méthode n’existe actuellement pour évaluer de manière exhaustive toutes les armatures d’un pont de façon quantitative. Cela a stimulé la recherche sur des systèmes de capteurs à faible coût préinstallés qui pourraient être incorporés dans les nouvelles constructions pour permettre une surveillance future de l’état sans CND extensif.

Réparation et Remplacement des Armatures de Précontrainte

Lorsqu’une détérioration des armatures est identifiée, la stratégie de réparation appropriée dépend du type d’armature (adhérente ou non-adhérente), de l’étendue des dommages, de la criticité de l’armature affectée pour la capacité structurelle globale et de l’accessibilité du système d’armature.

Pour les armatures non-adhérentes avec corrosion localisée au niveau de l’ancrage, la réparation typique implique la démolition d’une petite zone de béton autour de l’ancrage, le retrait de la queue de toron endommagée et des coins, et l’installation d’une nouvelle longueur de mise en tension à l’aide d’un toron de réparation couplé. Le toron de réparation est mis en tension et ancré, puis protégé avec de la graisse inhibitrice de corrosion et un nouveau capuchon d’injection. Cette approche est bien établie pour les bâtiments et les parkings.

Pour les armatures non-adhérentes avec corrosion extensive du toron sur toute la longueur de l’armature, le remplacement complet de l’armature peut être nécessaire. Le toron d’origine est extrait de sa gaine à l’aide d’une prise de traction, et un nouveau toron est inséré, mis en tension et ancré. Cela n’est réalisable que si la gaine est intacte et que le toron est libre de glisser. Si la gaine est endommagée ou obstruée, le chemin de l’armature peut devoir être exposé par démolition du béton.

Pour les armatures adhérentes avec dommages de corrosion mineurs, la réparation peut impliquer le retrait du coulis de la gaine autour de la zone affectée, le nettoyage de la surface du toron, et une nouvelle injection. Ceci est rarement effectué en raison de la difficulté de retirer le coulis d’entre les sept fils du toron.

Pour les armatures adhérentes avec perte de section significative ou fils cassés, une intervention plus étendue est nécessaire. L’approche la plus courante est la post-contrainte externe — installation de nouvelles armatures sur l’extérieur de l’élément, ancrées au niveau des diaphragmes ou des poutres transversales. Les armatures externes sont généralement composées de torons à sept fils dans des gaines PEHD avec coulis cimentaire, ou de barres avec ancrages filetés. La post-contrainte externe ajoute de la capacité pour compenser la perte de précontrainte et peut être inspectée visuellement pendant toute sa durée de vie.

Le renforcement en polymère renforcé de fibres de carbone (PRFC) est une alternative pour les structures où l’ajout d’armatures en acier est impraticable ou où la résistance à la corrosion est primordiale. Des bandes ou tiges en PRFC sont collées à la surface du béton avec un adhésif époxy et peuvent être précontraintes à l’aide de cadres de vérinage spécialisés. Le renforcement en PRFC ajoute de la capacité de flexion mais ne remplace pas directement la fonction de l’armature de précontrainte détériorée aussi efficacement qu’une nouvelle post-contrainte en acier.

Le remplacement complet de l’armature est la réparation la plus invasive et est réservé aux cas les plus critiques. Il nécessite d’étayer la structure, de démolir des portions de béton pour accéder au chemin de l’armature, de retirer l’ancienne armature, d’installer une nouvelle gaine et une nouvelle armature, de remettre en tension, d’injecter et de remplacer le béton. Cette approche est extrêmement coûteuse et perturbatrice mais peut être nécessaire pour les structures présentant une détérioration généralisée des armatures où la post-contrainte externe seule ne peut pas restaurer une capacité adéquate.

Toutes les opérations de réparation des armatures doivent être effectuées dans une séquence contrôlée qui tient compte de la redistribution des contraintes pendant l’intervention. Les opérations de vérinage adjacentes à des armatures détériorées peuvent surcharger des armatures encore intactes ou induire des contraintes inattendues dans le béton. Un ingénieur en structure expérimenté dans la conception de béton précontraint doit superviser la conception et l’exécution de la réparation.

Résumé des Options de Réparation

Normes et Spécifications

La conception, les matériaux, l’installation et l’inspection des armatures de précontrainte sont régis par un ensemble complet de normes internationales et nationales :

Ces normes constituent le cadre technique dans lequel sont menées la sélection, la conception, l’installation et l’évaluation de l’état des armatures. Les inspecteurs de ponts et les ingénieurs en structure responsables des structures en béton précontraint doivent maintenir une connaissance actualisée des codes applicables.

Conclusion

Les armatures de précontrainte sont les éléments structurels les plus fortement sollicités dans la construction moderne en béton. Leur fonction — maintenir des forces de traction permanentes à 70-80% de la résistance ultime — impose des exigences extraordinaires en matière de qualité des matériaux, de protection anticorrosion et d’évaluation de l’état. L’évolution du toron relaxé sous contrainte vers le toron à faible relaxation, et des systèmes simples à fil nu vers des systèmes de protection multicouches (gaine + graisse/coulis + gaine plastique), a considérablement amélioré la durabilité des structures en béton précontraint. Cependant, le vieillissement du parc de ponts construits avant ces avancées présente un défi croissant pour les gestionnaires d’infrastructures.

Une évaluation efficace de l’état des armatures nécessite une approche multimodale combinant l’inspection visuelle des composants accessibles, le dépistage CND avancé des segments encastrés, l’évaluation électrochimique de l’activité de corrosion et — lorsque cela est justifié — l’investigation directe par des ports d’accès exposés ou un échantillonnage destructif. Aucune méthode CND unique ne peut évaluer de manière exhaustive toutes les conditions des armatures dans toutes les configurations structurelles. La stratégie pratique sélectionne la combinaison appropriée de méthodes en fonction du type d’armature, du système structurel, des contraintes d’accès et des mécanismes de dégradation spécifiques suspectés.

Alors que le parc de ponts autoroutiers continue de vieillir, le développement d’une technologie fiable et économique d’évaluation des armatures reste une priorité pour la communauté de l’ingénierie des ponts. Les capteurs préinstallés, les systèmes permanents de surveillance par EA et les équipements de balayage MFL améliorés représentent les directions les plus prometteuses pour répondre à ce besoin.
