Les fissures transversales sont perpendiculaires à l’axe central de la chaussée, causées le plus souvent par la contraction thermique à basse température (fissuration thermique) ou par la remontée de fissures depuis les joints sous-jacents. Dans le programme FHWA LTPP, elles sont classées selon une sévérité faible/moyenne/élevée. Couvre le mécanisme de fissuration thermique, les motifs d’espacement, la classification de sévérité et la détection automatisée de l’orientation des fissures.
La fissuration transversale est une détérioration de surface de la chaussée caractérisée par des fissures qui s’orientent approximativement perpendiculairement à l’axe central de la chaussée ou à la direction de pavage (direction de pose). Ces fissures s’étendent généralement sur la totalité ou une partie de la largeur d’une voie de circulation, bien qu’elles puissent être confinées à une seule voie ou se poursuivre sur plusieurs voies selon la largeur de la surface pavée et le mécanisme de propagation de la fissure. Dans les chaussées en béton asphaltique (AC), la fissuration transversale est le plus souvent classée comme une détérioration non liée aux charges, ce qui signifie qu’elle se développe principalement à partir de facteurs environnementaux et matériels plutôt que du seul trafic, bien que les charges de trafic puissent accélérer la détérioration des fissures transversales existantes par écaillage des bords, fissuration secondaire et effet de pompage.
L’orientation des fissures transversales — perpendiculaire à la direction de circulation — est ce qui les distingue des fissures longitudinales, qui sont parallèles à l’axe central, et des fissures en blocs, qui forment des motifs rectangulaires interconnectés divisant la chaussée en blocs. Dans le Manuel d’identification des détériorations du programme Long-Term Pavement Performance (LTPP) du FHWA (FHWA-HRT-13-092, Cinquième édition révisée), la fissuration transversale est désignée comme le type de détérioration ACP 6 dans la catégorie des fissures pour les chaussées en béton asphaltique, avec des unités de mesure à la fois en nombre (comptage des fissures transversales individuelles) et en mètres (longueur linéaire totale), et avec trois niveaux de sévérité définis.
Une distinction essentielle dans la méthodologie LTPP est que les fissures de moins de 0,3 mètre (1 pied) de longueur ne sont pas enregistrées comme fissures transversales. De même, les zones de fissures transversales courtes et très rapprochées (espacement inférieur à 0,3 m) situées dans les voies de roues sont reclassées et enregistrées comme fissures de fatigue plutôt que comme fissures transversales, car elles représentent un mécanisme de détérioration complètement différent. Les sciages transversaux effectués sur les sections d’essai en AC traitées par « sciage et scellement » sont également évalués comme des fissures transversales dans le protocole LTPP, reconnaissant que ces joints intentionnels peuvent par la suite présenter un comportement de détérioration similaire à celui des fissures naturelles.
Sur les chaussées aéroportuaires, l’identification et le suivi de la fissuration transversale suivent des principes similaires mais doivent tenir compte des surfaces de chaussée considérablement plus larges (les pistes peuvent mesurer 45 à 60 mètres de large) et des implications opérationnelles de sécurité de toute discontinuité de surface. L’Annexe 14 de l’OACI, Volume I, exige que la surface des pistes revêtues soit maintenue dans un état offrant des caractéristiques de frottement adéquates et empêchant la formation d’irrégularités nuisibles. Les fissures transversales qui développent un écaillage des bords ou une fissuration secondaire peuvent générer des débris d’objets étrangers (FOD), ce qui constitue un danger sérieux pour les moteurs et les cellules d’aéronefs.
La définition géométrique d’une fissure transversale devient légèrement plus nuancée sur les voies de circulation et les aires de trafic, où la direction de pavage peut ne pas correspondre à la direction du mouvement des aéronefs. Dans ce cas, l’orientation par rapport à la direction de pose reste le principal critère de classification. Les fissures transversales sur les chaussées aéronautiques se distinguent également des joints de retrait dans les chaussées en béton, qui sont des discontinuités transversales intentionnellement construites pour contrôler l’emplacement des fissures, et non des détériorations en soi — bien que la détérioration des joints (écaillage, défaillance du mastic) soit un type de détérioration connexe mais distinct.
La formation des fissures transversales dans les chaussées en asphalte est régie par plusieurs mécanismes interdépendants, dont la contraction thermique à basse température est la cause prédominante. Comprendre ces mécanismes est essentiel pour les concepteurs de chaussées, les ingénieurs de maintenance et les systèmes automatisés de détection des détériorations tels que TarmacView, qui doivent classer correctement les fissures par type pour orienter les stratégies de réparation appropriées.
La fissuration thermique est la cause la plus courante de fissuration transversale dans les chaussées en asphalte, en particulier dans les climats qui connaissent des variations saisonnières ou diurnes importantes de température. Le mécanisme fonctionne comme suit : lorsque la température ambiante diminue, la couche de surface en béton asphaltique se contracte. Parce que la couche de surface est contrainte par le frottement et l’adhérence aux couches sous-jacentes de la chaussée et par son propre poids, cette contraction thermique est entravée, induisant des contraintes de traction dans le matériau asphaltique.
Le béton asphaltique est un matériau viscoélastique dont la réponse mécanique dépend fortement de la température. Aux températures de service élevées (conditions estivales), l’asphalte se comporte comme un fluide visqueux capable de relaxer les contraintes induites thermiquement par écoulement visqueux. Aux basses températures de service (conditions hivernales), le même matériau se comporte comme un solide élastique-fragile avec une capacité de relaxation de contrainte limitée. Lorsque la contrainte de traction induite thermiquement dépasse la résistance à la rupture du mélange asphaltique à cette température, une fissure s’amorce — généralement à la surface de la chaussée où le gradient de température est le plus raide — et se propage vers le bas à travers la couche d’asphalte. La température critique à laquelle cela se produit est appelée la température de fissuration et est un paramètre de performance clé dans les systèmes de spécification des liants tels que le système Superpave Performance Grade (PG).
Le système de classification PG Superpave traite la fissuration à basse température par le nombre PG inférieur (par exemple, PG 64-22, où -22°C est le grade basse température). Le grade basse température est déterminé par l’essai au rhéomètre à poutre courbe (BBR) selon la norme AASHTO T 313, qui mesure la rigidité au fluage et la valeur m (taux de relaxation des contraintes) du liant bitumineux à la basse température spécifiée. Les liants avec des grades PG basse température plus bas (par exemple, PG 64-34 par rapport à PG 64-22) offrent une meilleure résistance à la fissuration thermique car ils restent plus flexibles et mieux capables de relaxer les contraintes thermiques à basse température. Les liants modifiés aux polymères, couramment spécifiés pour les surfaces de pistes aéroportuaires, offrent une résistance à la fissuration à basse température considérablement améliorée par rapport aux liants non modifiés de même pénétration ou grade de viscosité.
Le coefficient de contraction thermique du béton asphaltique varie généralement de 2,0 × 10⁻⁵ à 3,5 × 10⁻⁵ par °C, ce qui signifie qu’une longueur de chaussée de 100 mètres soumise à une baisse de température de 30°C tenterait de se contracter de 60 à 105 mm. Cette contraction est largement entravée par le frottement de la plateforme et l’inertie propre de la chaussée, convertissant la contraction potentielle en contrainte de traction. L’ampleur de la retenue dépend du coefficient de frottement entre la couche d’asphalte et la fondation ou couche de base sous-jacente, qui varie généralement de 0,3 à 0,7, et du poids de la couche d’asphalte sus-jacente.
Lorsqu’une couche de roulement en béton asphaltique est posée sur une chaussée en béton de ciment Portland (PCC) jointée, les joints et fissures dans les dalles de béton sous-jacentes créent des plans de faiblesse qui peuvent se propager vers le haut à travers la couche de roulement sous forme de fissures de réflexion. Le mécanisme est entraîné par les mouvements horizontaux des dalles en PCC causés par la dilatation et la contraction thermiques, ainsi que par les mouvements verticaux causés par les charges de trafic (déflexion différentielle aux joints). Ces mouvements concentrent les contraintes dans la couche de roulement en asphalte directement au-dessus du joint ou de la fissure sous-jacent, provoquant éventuellement la fissuration de la couche de roulement selon un motif qui reflète — se réfléchit — le motif des joints en dessous.
La fissuration transversale par réflexion se caractérise par son alignement remarquablement rectiligne, généralement directement au-dessus des joints transversaux de la chaussée en béton sous-jacente. Dans le Manuel d’identification des détériorations du LTPP, la fissuration par réflexion au niveau des joints est classée séparément (Type de détérioration ACP 5) et nécessite que les dimensions des dalles sous la surface en AC soient connues pour établir une identification positive. Cependant, lorsque le motif des dalles sous-jacentes est inconnu, les fissures transversales par réflexion sont généralement classées dans la catégorie générale des fissures transversales (ACP 6).
Dans les chaussées aéroportuaires, la fissuration par réflexion est particulièrement fréquente là où des couches de roulement en asphalte ont été posées sur d’anciennes pistes ou voies de circulation en béton dans le cadre d’une stratégie de réhabilitation. Les charges lourdes et à déplacement lent des aéronefs — en particulier aux intersections des voies de circulation et aux points de virage des pistes — exacerbent le mouvement vertical différentiel aux joints, accélérant le développement des fissures par réflexion. La Circulaire consultative 150/5320-6G de la FAA (Conception et évaluation des chaussées aéroportuaires) traite de l’atténuation de la fissuration par réflexion par des stratégies incluant les couches intermédiaires à membrane absorbant les contraintes (SAMIs), les couches intermédiaires géotextiles et l’augmentation de l’épaisseur de la couche de roulement, toutes conçues pour dissiper les contraintes de propagation des fissures avant qu’elles n’atteignent la surface de la couche de roulement.
À mesure que le liant bitumineux vieillit par oxydation au cours de la durée de vie de la chaussée, il devient progressivement plus rigide et plus fragile. Ce durcissement lié à l’âge réduit la capacité du liant à relaxer les contraintes induites thermiquement, ce qui signifie qu’une chaussée qui résistait à la fissuration thermique dans ses premières années peut devenir susceptible avec le temps. Le taux de vieillissement dépend de la teneur en vides d’air (des vides plus élevés accélèrent l’oxydation), du climat (des températures plus élevées accélèrent les taux d’oxydation) et de la chimie du liant. De plus, un certain retrait volumétrique du liant bitumineux se produit indépendamment des effets thermiques, en particulier pendant les premières années de service lorsque les composants volatils s’évaporent. Ce retrait non thermique contribue également aux contraintes de traction entravées dans la surface de la chaussée, bien que son ampleur soit généralement inférieure à celle des effets de contraction thermique.
Les fissures transversales peuvent occasionnellement résulter de joints de construction où les opérations de pavage ont été arrêtées puis reprises. Si le joint entre la fin d’une passe de pavage et le début de la suivante n’est pas correctement réalisé — avec un compactage, une adhérence et une continuité thermique adéquats — une fissure transversale peut se développer à cet endroit. De même, un tassement différentiel de la plateforme sur un plan transversal, comme au niveau d’un ponceau ou d’une traversée de réseau, peut induire des contraintes de flexion transversales qui se manifestent par des fissures à la surface de la chaussée. Ces fissures transversales liées à la construction se distinguent des fissures thermiques par leur nature isolée (généralement une ou deux par segment de pavage) et leur association avec des éléments de construction connus plutôt qu’avec des motifs d’espacement réguliers.
Le programme Long-Term Pavement Performance du FHWA fournit le système de classification standardisé le plus largement adopté pour la sévérité des fissures transversales dans les chaussées en béton asphaltique. Publié dans le Manuel d’identification des détériorations pour le programme Long-Term Pavement Performance (Cinquième édition révisée, FHWA-HRT-13-092, mai 2014), ce système définit trois niveaux de sévérité basés principalement sur la largeur moyenne de la fissure, avec une considération secondaire pour la présence de fissuration aléatoire adjacente et l’état des éventuels produits d’étanchéité.
Sévérité Faible (L) : Une fissure transversale est classée comme de faible sévérité lorsque la largeur moyenne de la fissure est ≤ 6 mm (environ ¼ pouce), OU lorsque la fissure a été scellée avec un produit d’étanchéité en bon état et que la largeur d’origine de la fissure ne peut être déterminée. Le produit d’étanchéité est considéré en bon état uniquement lorsqu’il est continu, bien adhéré aux parois de la fissure et qu’il empêche efficacement l’infiltration d’humidité. Les fissures de faible sévérité présentent généralement un écaillage des bords minimal ou nul, aucun signe de pompage et aucune fissuration secondaire ou ramifiée adjacente à la fissure principale.
Sévérité Moyenne (M) : Une fissure transversale est classée comme de sévérité moyenne lorsque la largeur moyenne de la fissure est supérieure à 6 mm et ≤ 19 mm (environ ¼ à ¾ pouce), OU lorsqu’une fissure d’une largeur moyenne ≤ 19 mm présente une fissuration aléatoire adjacente de faible sévérité dans un rayon de 0,3 m (1 pied) de la fissure principale. Les fissures de sévérité moyenne peuvent montrer des signes initiaux de détérioration des bords, un léger écaillage le long des bords de la fissure et un certain effritement de la face de la fissure. La fissure peut être partiellement scellée avec un produit d’étanchéité en état passable. La présence de fissuration aléatoire adjacente — même de faible sévérité — élève la classification à moyenne car elle indique que la détérioration commence à se propager au-delà du plan de fissure principal.
Sévérité Élevée (H) : Une fissure transversale est classée comme de sévérité élevée lorsque la largeur moyenne de la fissure est supérieure à 19 mm (¾ pouce), OU lorsqu’une fissure d’une largeur moyenne ≤ 19 mm présente une fissuration aléatoire adjacente de sévérité moyenne à élevée dans un rayon de 0,3 m (1 pied) de la fissure principale. Les fissures de sévérité élevée présentent une détérioration importante incluant des bords écaillés, brisés ou effrités, une perte possible de matériau le long de la fissure, une fissuration secondaire s’étendant depuis la fissure principale, et des signes possibles de pompage (matériau fin expulsé à travers la fissure sous l’effet des charges de trafic). Les morceaux le long des bords de la fissure peuvent être lâches ou mobiles, et la fissure peut avoir évolué en motifs de fissuration interconnectés à proximité immédiate.
Selon le protocole LTPP, les fissures transversales sont mesurées à l’aide de deux unités : le comptage (nombre de fissures transversales individuelles identifiées dans la section d’étude) et la longueur (mètres linéaires totaux de fissuration à chaque niveau de sévérité). Lors de la mesure de la longueur d’une fissure transversale, seule la partie de la fissure présentant un niveau de sévérité donné est enregistrée à ce niveau. Une même fissure transversale peut comporter des parties à différents niveaux de sévérité sur sa longueur, et chaque partie est mesurée séparément. La longueur enregistrée pour un niveau de sévérité donné est la somme de toutes les parties de toutes les fissures transversales à ce niveau.
La largeur de la fissure est mesurée à l’aide d’une carte comparateur de fissures ou d’une échelle calibrée, comme illustré à la Figure 1 du manuel LTPP. La mesure est prise à un emplacement représentatif le long de la fissure, ni au point le plus large ni au point le plus étroit, afin de refléter la largeur moyenne. Pour les fissures dont la largeur est très variable, plusieurs mesures peuvent être moyennées.
La Pratique standard ASTM D6433 pour les relevés d’indice de condition des chaussées des routes et parkings (et son équivalent aéroportuaire, l’ASTM D5340 pour les relevés d’indice de condition des chaussées aéroportuaires) utilise une classification de sévérité légèrement différente pour la fissuration transversale et longitudinale, employant trois niveaux descriptifs alignés sur la méthodologie de l’Indice de Condition de Chaussée (PCI). Bien que les seuils numériques diffèrent légèrement du LTPP, la base conceptuelle est similaire, avec des niveaux de sévérité liés aux plages de largeur de fissure et au degré de détérioration associé. Pour les applications spécifiques aux aéroports, la Circulaire FAA AC 150/5380-7 (Programme de gestion des chaussées aéroportuaires) référence la méthode PCI comme approche standard d’évaluation de l’état, et les définitions des détériorations dans l’ASTM D5340 doivent être consultées pour les relevés d’état des chaussées aéroportuaires.
| Niveau de Sévérité | Largeur de Fissure | Condition de Fissuration Adjacente |
|---|---|---|
| Faible | ≤ 6 mm (¼ po) | Aucune, ou scellée avec un produit d’étanchéité en bon état |
| Moyen | > 6 mm à ≤ 19 mm (¼–¾ po) | Aucune, OU ≤ 19 mm avec fissuration aléatoire adjacente de faible sévérité dans un rayon de 0,3 m |
| Élevé | > 19 mm (¾ po) | Quelconque, OU ≤ 19 mm avec fissuration aléatoire adjacente de sévérité moyenne à élevée dans un rayon de 0,3 m |
Ce système de classification est fondamental pour les systèmes automatisés de détection des fissures tels que TarmacView, qui doivent non seulement détecter et localiser les fissures transversales, mais aussi mesurer leur largeur avec une précision suffisante pour attribuer le niveau de sévérité correct. Les seuils de 6 mm et 19 mm correspondent approximativement à ¼ de pouce et ¾ de pouce, reflétant les origines impériales du système LTPP, bien que les équivalents métriques soient désormais la norme dans la plupart des applications internationales, y compris les aéroports des États membres de l’OACI.
L’espacement entre les fissures transversales adjacentes dans une chaussée en asphalte n’est pas aléatoire mais suit des principes physiques prévisibles régis par la résistance à la traction du matériau asphaltique, la retenue par frottement à l’interface des couches et l’historique des températures de la chaussée. Comprendre les motifs d’espacement des fissures fournit des informations précieuses sur le mécanisme de fissuration, l’état actuel de la chaussée et le développement futur attendu de la détérioration.
Lorsqu’une chaussée en asphalte nouvellement construite est soumise à des températures suffisamment froides pour la première fois, la fissure transversale initiale se forme à l’endroit de la plus forte concentration de contraintes. Il s’agit généralement d’un point de faiblesse localisé dans la chaussée — une légère variation d’épaisseur, une ségrégation mineure des granulats, un joint de construction ou un défaut aléatoire du matériau. Une fois cette première fissure formée, elle libère la contrainte de traction dans la chaussée sur une certaine distance de chaque côté de la fissure. Cette zone relaxée, où la contrainte a été soulagée par la présence de la fissure, s’étend sur une distance qui dépend de la retenue par frottement entre la couche d’asphalte et son support. Au-delà de cette zone, la contrainte thermique s’accumule à nouveau avec la distance par rapport à la fissure jusqu’à atteindre la résistance à la rupture du matériau à un autre endroit, où une deuxième fissure se forme.
L’espacement des fissures à l’état d’équilibre représente le motif d’espacement final après que des cycles thermiques répétés ont induit toutes les fissures que la chaussée peut accueillir. Des recherches menées par l’Université du Minnesota et d’autres ont démontré que pour les chaussées asphaltiques routières typiques, l’espacement à l’état d’équilibre varie d’environ 3 à 15 mètres, avec une moyenne d’environ 6 à 8 mètres. Dans les climats plus froids, on observe un espacement plus rapproché ; dans les climats plus doux, un espacement plus large ou même l’absence totale de fissuration transversale peut se produire. Les agences de transport des États du nord tels que l’Alaska, le Minnesota et le Dakota du Nord ont documenté des espacements de fissures transversales aussi rapprochés que 2 mètres dans des conditions de froid sévère avec des liants asphaltiques fragiles.
Pour les chaussées aéroportuaires, l’espacement des fissures à l’état d’équilibre tend à être plus large — généralement de 15 à 30 mètres pour les surfaces en asphalte des pistes — en raison de plusieurs facteurs : l’utilisation de liants modifiés aux polymères aux propriétés supérieures à basse température, des couches d’asphalte plus épaisses qui distribuent les gradients thermiques de manière plus favorable, et une construction de meilleure qualité avec des exigences de compactage et d’uniformité plus strictes. L’espacement plus large sur les chaussées aéroportuaires est également influencé par le fait que de nombreuses surfaces asphaltiques aéroportuaires sont construites en utilisant du Stone Matrix Asphalt (SMA) ou d’autres mélanges à granulométrie discontinue qui offrent une meilleure résistance à la fissuration thermique grâce au verrouillage des granulats et à des teneurs en liant plus élevées.
Rigidité du liant et capacité de relaxation : Les liants plus souples (grade PG basse température plus bas, pénétration plus élevée) peuvent relaxer les contraintes thermiques plus efficacement, permettant un espacement des fissures plus large. Un liant PG 64-34 produira généralement un espacement des fissures plus large qu’un liant PG 64-22 dans des conditions identiques.
Retenue par frottement : Un frottement plus élevé entre la couche d’asphalte et la fondation sous-jacente augmente la retenue et donc la contrainte de traction pour une baisse de température donnée, ce qui entraîne un espacement des fissures plus rapproché. Les traitements qui réduisent le frottement d’interface (tels que les géotextiles anti-adhérence ou les couches intermédiaires à membrane absorbant les contraintes) peuvent augmenter l’espacement des fissures.
Épaisseur de la couche : Les couches d’asphalte plus épaisses présentent généralement un espacement des fissures plus large car le gradient thermique sur l’épaisseur crée une distribution des contraintes plus progressive, et la plus grande section transversale offre une résistance totale à la traction plus élevée.
Âge de la chaussée et oxydation du liant : À mesure que la chaussée vieillit et que le liant s’oxyde, il devient plus rigide et plus fragile, réduisant sa capacité de relaxation des contraintes. Cela peut conduire à la formation de fissures supplémentaires entre les fissures existantes, réduisant progressivement l’espacement effectif des fissures au fil du temps.
Extrêmes de température et taux de refroidissement : Les baisses rapides de température (fronts froids) induisent des contraintes thermiques plus rapidement que le liant ne peut les relaxer, favorisant un espacement plus rapproché. Le refroidissement saisonnier progressif permet une plus grande relaxation des contraintes et un espacement plus large.
Le motif et l’espacement des fissures transversales constituent un indicateur diagnostique du mécanisme de détérioration sous-jacent. Des fissures transversales régulièrement espacées à intervalles de 4 à 15 mètres sont fortement indicatives d’une fissuration thermique comme mécanisme principal. Des fissures irrégulièrement espacées dont certains espacements correspondent à des emplacements de joints de construction connus ou aux dimensions des dalles en béton sous-jacentes suggèrent une fissuration par réflexion. Des fissures transversales isolées sans motif d’espacement régulier apparent peuvent indiquer des joints de construction, un tassement de plateforme à des endroits spécifiques ou une variabilité localisée du matériau.
Dans les systèmes de gestion des chaussées et les plateformes automatisées d’analyse des détériorations telles que TarmacView, l’espacement et la distribution des fissures transversales sont utilisés pour calculer des métriques de densité (nombre de fissures par 100 mètres de longueur de chaussée, ou longueur totale de fissuration transversale par voie-kilomètre), qui alimentent les indices de condition et déclenchent des recommandations de maintenance ou de réhabilitation lorsque des valeurs seuils sont dépassées.
Bien que la fissuration transversale soit le plus souvent abordée dans le contexte des chaussées en béton asphaltique, les chaussées en béton de ciment Portland (PCC) connaissent également une fissuration transversale, bien que les mécanismes et les manifestations diffèrent substantiellement de ceux des chaussées souples. Dans les chaussées en béton, des joints sont intentionnellement construits pour contrôler l’emplacement des fissures transversales — d’où le terme de « chaussée en béton jointée » — mais des fissures transversales non planifiées peuvent et se produisent effectivement.
La fissuration transversale non contrôlée dans une chaussée en béton ordinaire jointée (JPCP) se produit lorsqu’une fissure se forme à un endroit autre qu’un joint de retrait scié ou formé. Cela résulte généralement d’un sciage des joints retardé ou inadéquat pendant la construction — si la saignée n’est pas réalisée avant que le béton ne développe une contrainte de traction suffisante due au retrait de séchage et à la contraction thermique, une fissure se formera à un emplacement intermédiaire aléatoire. Dans les chaussées en béton armé continu (CRCP), des fissures transversales très rapprochées sont intentionnellement autorisées et sont maintenues serrées par l’armature longitudinale continue, généralement à des espacements de 0,6 à 2,0 mètres.
La fissuration transversale au-dessus des joints à goujons peut se produire lorsque les barres de goujon perdent leur efficacité de transfert de charge en raison de la corrosion, d’un désalignement ou de problèmes de consolidation du béton autour des goujons. La perte de transfert de charge concentre la déflexion et la contrainte au niveau du joint, entraînant une fissuration dans la dalle de béton adjacente ou à proximité du joint.
La fissuration en D (fissuration de durabilité) est un type spécifique de fissuration dans les chaussées en béton associé à l’utilisation de granulats sensibles à la détérioration par gel-dégel. La fissuration en D se manifeste généralement par un motif très rapproché de fines fissures parallèles et à proximité des joints ou fissures transversaux, souvent avec des taches sombres dues à l’accumulation d’humidité. Dans les documents d’évaluation des chaussées de l’OACI et de la FAA, la fissuration en D est classée comme une détérioration distincte de la fissuration transversale générale en raison de sa cause spécifique liée au matériau.
Dans les environnements aéroportuaires, de nombreuses anciennes pistes en béton ont reçu des couches de roulement en asphalte comme mesure de réhabilitation. Les joints transversaux dans le béton sous-jacent se réfléchissent presque invariablement vers la surface sous forme de fissures transversales dans la couche de roulement en asphalte, comme discuté dans la Section 2. Le taux de réflexion dépend de l’épaisseur de la couche de roulement, de l’efficacité de tout système d’intercouche, de l’ampleur des mouvements des joints et des charges de trafic. Les taux typiques de fissuration par réflexion varient de 1 à 5 ans pour une couche de roulement de 100 mm (4 pouces) sans intercouche, et peuvent s’étendre à 10 ans ou plus avec une SAMI correctement conçue ou avec des couches de roulement plus épaisses.
Le manuel LTPP aborde spécifiquement ce scénario avec le type de détérioration ACP 5 (Fissuration par Réflexion aux Joints), notant que l’identification nécessite la connaissance des dimensions des dalles sous-jacentes. Dans la gestion des chaussées aéroportuaires, la distinction entre la fissuration transversale par réflexion et la fissuration transversale thermique guide la sélection des stratégies de réhabilitation : la fissuration par réflexion peut être traitée par des interventions localisées (scellement des fissures, réparation par patch au-dessus des joints), tandis qu’une fissuration thermique généralisée peut indiquer qu’une couche de roulement complète ou une reconstruction est justifiée.
La mesure précise de la fissuration transversale est fondamentale pour l’évaluation de l’état de la chaussée, la modélisation des performances et la planification de la maintenance. Les méthodes de mesure vont des relevés manuels traditionnels aux systèmes automatisés avancés utilisant l’imagerie haute résolution et l’intelligence artificielle.
Les relevés manuels traditionnels de fissures consistent à parcourir la surface de la chaussée et à enregistrer l’emplacement, la longueur et la sévérité des fissures à l’aide de roues de mesure ou de rubans et de comparateurs de largeur de fissure. Le protocole LTPP spécifie que les fissures transversales soient mesurées en termes de comptage (nombre de fissures individuelles) et de longueur (mètres à chaque niveau de sévérité). Les fissures de moins de 0,3 m de longueur ne sont pas comptées. L’approche manuelle offre une grande précision pour les fissures individuelles mais est exigeante en main-d’œuvre, perturbatrice pour la circulation sur les routes actives, et sujette à la variabilité inter-évaluateurs.
Pour les chaussées aéroportuaires, les relevés manuels sont particulièrement difficiles en raison de la largeur des pistes (45–60 m), du besoin de fenêtres d’inspection rapides entre les opérations de vol, et des exigences de sécurité pour le personnel sur l’aérodrome. La circulaire FAA AC 150/5380-7 recommande l’utilisation de la méthode de l’Indice de Condition de Chaussée (PCI) selon l’ASTM D5340, qui implique l’échantillonnage d’unités d’inspection représentatives plutôt que le relevé complet de la chaussée.
Au niveau du réseau, la fissuration transversale est généralement rapportée à l’aide de métriques agrégées :
Ces métriques sont utilisées dans les modèles de performance des chaussées pour prédire l’état futur et établir des valeurs seuils pour les interventions de maintenance et de réhabilitation. Dans la gestion des chaussées aéroportuaires, le PCI est le principal indicateur d’état, la fissuration transversale contribuant au calcul de la valeur de déduction qui détermine le score PCI global.
Les relevés modernes de l’état des chaussées utilisent de plus en plus des véhicules de collecte de données automatisés équipés de caméras haute résolution à balayage linéaire ou surfacique, de profilomètres laser et de positionnement GPS. Ces systèmes capturent des images continues de la surface de la chaussée à des vitesses autoroutières (80–100 km/h pour les applications routières, plus lents pour les pistes aéroportuaires où les fenêtres d’inspection sont limitées). Les logiciels de post-traitement détectent, classifient et mesurent les fissures à l’aide d’algorithmes de traitement d’image et, de plus en plus, de réseaux neuronaux d’apprentissage profond.
Les spécifications clés des capteurs pour la détection automatisée des fissures transversales incluent :
| Paramètre | Spécification Typique |
|---|---|
| Résolution d’image | 1–2 mm par pixel (transversal) |
| Type de caméra | Balayage linéaire ou surfacique, stéréo en option |
| Éclairage | LED ou ligne laser, intensité contrôlée |
| Détection de largeur de fissure | ≥ 2 mm avec systèmes automatisés |
| Précision de positionnement | ± 1 m (GPS) à ± 50 mm (DGPS/RTK) |
La précision de la mesure automatisée de la largeur des fissures est essentielle pour la classification de sévérité selon les seuils LTPP (6 mm et 19 mm). Les systèmes doivent être calibrés pour tenir compte des variations d’éclairage, de la texture de surface de la chaussée et de la présence de fissures scellées où le produit d’étanchéité lui-même peut être plus large que la fissure d’origine. Les systèmes de balayage laser 3D qui capturent la topographie de surface en plus de l’imagerie 2D offrent une meilleure précision de mesure de la largeur des fissures car ils peuvent distinguer une véritable fissure (une dépression dans la surface) d’un marquage sombre de surface qui pourrait être interprété à tort comme une fissure dans une imagerie 2D seule.
L’application de l’intelligence artificielle, en particulier l’apprentissage profond et la vision par ordinateur, à la détection des fissures de chaussée a progressé rapidement, offrant le potentiel d’une identification et d’une classification de sévérité des fissures transversales entièrement automatisées, cohérentes et objectives à grande échelle. Des systèmes comme TarmacView exploitent ces technologies pour traiter des milliers d’images haute résolution de chaussées et fournir des cartes détaillées des fissures sur l’ensemble des réseaux aéroportuaires.
Les réseaux de neurones convolutifs (CNN) constituent l’épine dorsale des systèmes modernes de détection des fissures. Entraînés sur de grands ensembles de données d’images de chaussées annotées, les CNN apprennent à identifier les caractéristiques visuelles qui distinguent les fissures des éléments de surface non fissurés tels que la texture des granulats, les marquages de chaussée, les joints et les fissures scellées. Les architectures de pointe incluent U-Net (pour la segmentation au niveau du pixel), Faster R-CNN et YOLO (pour la détection d’objets par boîtes englobantes), et les réseaux entièrement convolutifs avec mécanismes d’attention qui se concentrent sur les caractéristiques allongées et linéaires typiques des fissures.
Pour la détection spécifique des fissures transversales, les caractéristiques sensibles à l’orientation sont essentielles. Les filtres de détection de contours (Sobel, Canny, Gabor) orientés pour détecter les bords horizontaux (perpendiculaires à la direction de la route dans le cadre de la caméra) fournissent des indices puissants, tout comme les algorithmes de détection de lignes basés sur la transformée de Hough qui identifient la géométrie principalement linéaire des fissures transversales. Des recherches récentes ont démontré que les approches d’apprentissage semi-supervisé et auto-supervisé peuvent réduire le besoin de données d’entraînement annotées manuellement étendues, un avantage significatif pour les applications spécifiques aux aéroports où les données de détérioration annotées peuvent être limitées.
Au-delà de la simple détection, les systèmes d’IA doivent classifier les fissures détectées par type — en distinguant les fissures transversales des fissures longitudinales, des fissures en blocs, des fissures de fatigue et des autres éléments linéaires tels que les joints et les marquages de voie. Cette tâche de classification emploie généralement une approche en deux étapes : d’abord, un réseau de segmentation identifie tous les pixels de fissure dans l’image ; ensuite, un réseau de classification ou un module d’analyse géométrique attribue chaque instance de fissure à un type de détérioration en fonction de son orientation, de sa longueur, de sa linéarité, de son motif de connectivité et de sa relation spatiale avec la géométrie de la chaussée.
Les critères géométriques pour la classification des fissures transversales dans les systèmes d’IA reflètent les définitions des relevés manuels : la fissure doit être orientée approximativement perpendiculairement à l’axe central de la chaussée (généralement à ± 20 à 30 degrés près), doit être principalement linéaire (rapport d’aspect élevé), et ne doit pas faire partie d’un réseau interconnecté caractéristique de la fissuration de fatigue ou en blocs. Le seuil d’orientation est essentiel — le fixer trop étroit peut manquer des fissures transversales diagonales qui répondent toujours à l’intention de la définition, tandis que le fixer trop large peut classer à tort des fissures longitudinales.
La classification automatisée de la sévérité basée sur les critères LTPP nécessite une mesure précise de la largeur des fissures à partir de l’imagerie. Les systèmes d’IA y parviennent par :
La présence de produit d’étanchéité complique la mesure automatisée de la largeur, car la bande d’étanchéité peut être plus large que la fissure d’origine. Les systèmes avancés détectent le produit d’étanchéité comme un matériau de surface distinct basé sur ses caractéristiques de texture et de réflectance, et soit excluent le produit d’étanchéité du calcul de largeur, soit marquent la fissure comme « scellée — largeur indéterminée », conformément au protocole LTPP où les fissures scellées avec un produit d’étanchéité en bon état sont classées comme de faible sévérité indépendamment de la largeur apparente.
Les chaussées aéroportuaires présentent des défis uniques pour la détection des fissures par IA qui diffèrent des applications routières. Les surfaces de piste sont considérablement plus larges, et la capture d’images haute résolution nécessite des réseaux de caméras multiples spécialisés ou des systèmes d’aéronefs sans pilote (UAS/drones). Les marquages de chaussée — marques de seuil, marques de zone d’atterrissage, marques d’axe central, marques d’axe de voie de circulation, marques de position d’attente — sont plus complexes et variés que les marquages de voie routière, et ne doivent pas être confondus avec des fissures. Les exigences de sécurité opérationnelle des aéroports imposent des taux de faux négatifs extrêmement bas, car des fissures transversales de sévérité élevée non détectées qui génèrent des FOD constituent une menace directe pour la sécurité des aéronefs.
La plateforme d’inspection des chaussées par IA de TarmacView relève ces défis grâce à des ensembles de données d’entraînement spécifiques aux aéroports, des configurations de capteurs personnalisées optimisées pour la géométrie des aérodromes, et une intégration avec les SIG aéroportuaires et les bases de données de gestion des chaussées pour corréler les détériorations détectées avec les données d’état historiques et les structures de chaussée connues.
La réparation des fissures transversales est l’une des activités de préservation des chaussées les plus courantes et les plus rentables, tant sur les routes que sur les chaussées aéroportuaires. L’objectif du scellement et du remplissage des fissures est d’empêcher l’infiltration d’eau de surface dans la structure de la chaussée par la fissure, ce qui autrement accélérerait l’affaiblissement de la plateforme, les dommages dus au gel-dégel et le développement de détériorations plus graves telles que les nids-de-poule.
Une distinction technique existe entre le scellement des fissures et le remplissage des fissures, bien que les termes soient souvent utilisés de manière interchangeable dans la pratique. Le scellement des fissures implique la mise en place d’un matériau d’étanchéité spécialisé dans une fissure qui a été préparée (généralement fraisée ou nettoyée) pour créer un réservoir qui accueille le produit d’étanchéité et permet le mouvement de la fissure. Le produit d’étanchéité est conçu pour adhérer aux parois de la fissure et s’étirer et se comprimer lorsque la fissure s’ouvre et se ferme avec les changements de température. Le remplissage des fissures, en revanche, implique la mise en place d’un matériau moins coûteux dans une fissure qui ne devrait pas subir de mouvement significatif, généralement une fissure dont la largeur s’est déjà stabilisée. Les matériaux de remplissage des fissures ont des capacités d’extension plus faibles et sont moins coûteux que les produits d’étanchéité pour fissures.
Les mastics asphaltiques caoutchoutés appliqués à chaud sont les matériaux les plus courants pour le scellement des fissures transversales sur les chaussées aéroportuaires. Ces matériaux, spécifiés selon l’ASTM D6690 (Type I, II, III ou IV selon les conditions d’application), sont constitués de ciment asphaltique modifié avec des caoutchoucs synthétiques ou des polymères, ainsi que des charges et autres additifs pour atteindre l’équilibre requis entre viscosité d’application, flexibilité à basse température et résistance à l’écoulement à haute température.
Pour les applications spécifiques aux aéroports, le produit d’étanchéité doit également résister à la dégradation due au contact avec le carburéacteur, les fluides hydrauliques et les produits de dégivrage, qui peuvent ramollir ou dissoudre les produits d’étanchéité à base d’asphalte non modifiés. Les produits d’étanchéité modifiés aux polymères répondant à la spécification FAA P-605 (Scellement des fissures dans les chaussées en béton asphaltique) ou équivalente sont requis pour le scellement des fissures sur les aérodromes. Ces matériaux intègrent généralement des polymères styrène-butadiène-styrène (SBS) ou des élastomères similaires qui offrent une résistance au carburant et une élasticité renforcée.
Les produits d’étanchéité en silicone, utilisés principalement pour le scellement des joints des chaussées en béton, peuvent également être appliqués aux fissures transversales dans les chaussées en PCC. Le silicone offre une excellente résistance aux intempéries et une longue durée de vie, mais nécessite une préparation méticuleuse de la fissure et présente des caractéristiques d’adhérence différentes de celles des matériaux à base d’asphalte.

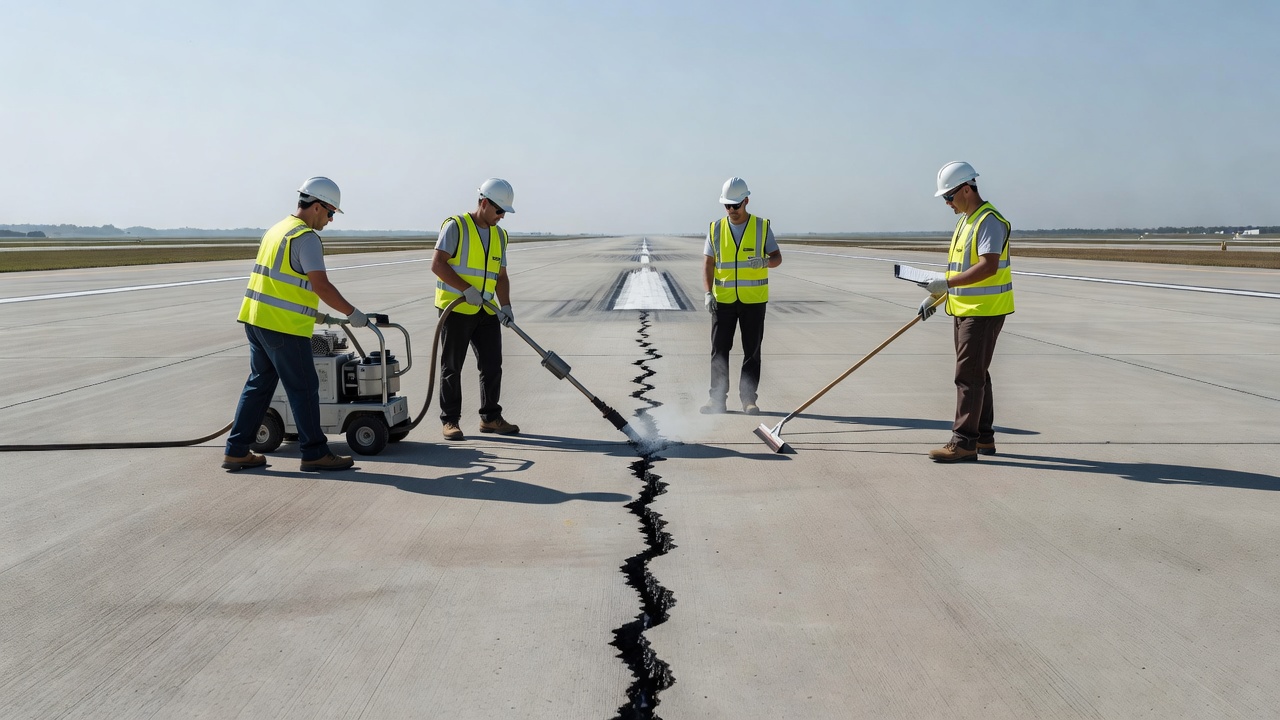

La procédure standard de scellement des fissures, telle que détaillée dans la circulaire FAA AC 150/5380-6 (Directives et procédures pour l’entretien des chaussées aéroportuaires), comprend les étapes suivantes :
1. Nettoyage de la fissure : La fissure et la zone environnante doivent être nettoyées de la saleté, des débris, de la végétation, des granulats détachés et de l’ancien produit d’étanchéité. De l’air comprimé (filtré et séché), de l’eau sous haute pression, ou des lances à air chaud comprimé sont généralement utilisés. Les parois de la fissure doivent être propres et sèches pour une bonne adhérence du produit d’étanchéité.
2. Fraisage de la fissure (optionnel) : Pour les fissures de plus d’environ 12 mm (½ pouce) de large, le fraisage à l’aide d’une fraiseuse mécanique crée un réservoir uniforme avec des parois verticales et propres. Le réservoir mesure généralement 12 à 19 mm de large et 12 à 25 mm de profondeur, avec un rapport largeur-profondeur d’environ 1:1 à 2:1. Le fraisage offre une géométrie cohérente pour la mise en place du produit d’étanchéité et élimine les bords de fissure détériorés.
3. Chauffage et préparation du produit d’étanchéité : Les produits d’étanchéité appliqués à chaud doivent être chauffés à la température d’application recommandée par le fabricant (généralement 185°C à 200°C) dans un appareil de fusion-application agité et à thermostat. Une surchauffe peut dégrader la modification polymère et réduire la durée de vie.
4. Application du produit d’étanchéité : Le produit d’étanchéité est appliqué dans le réservoir de la fissure à l’aide d’une buse ou d’un embout, en remplissant du bas vers le haut pour éviter le piégeage d’air. Le produit d’étanchéité doit être légèrement en retrait (2 à 3 mm sous la surface de la chaussée) pour éviter qu’il ne soit arraché par la circulation et pour ne pas créer de bourrelet sur la surface de la chaussée. Sur les chaussées aéroportuaires, un profil de produit d’étanchéité en retrait est essentiel pour prévenir les FOD.
5. Couche d’accrochage (optionnel) : Certaines applications de produits d’étanchéité bénéficient d’une fine couche d’accrochage ou d’un primaire appliqué sur les parois de la fissure avant la mise en place du produit d’étanchéité, améliorant la force d’adhérence, particulièrement dans des conditions humides ou sur des chaussées vieillies.
6. Durcissement et remise en service : Le produit d’étanchéité doit refroidir et durcir avant que la circulation ne soit autorisée. Un matériau absorbant (sable, poussière de calcaire ou papier toilette) peut être appliqué à la surface du produit d’étanchéité pour éviter le marquage. Le temps de remise en service dépend des conditions ambiantes et du type de produit d’étanchéité, allant généralement de 15 à 30 minutes.
Le traitement de réparation approprié dépend de la sévérité de la fissure, de son étendue et des exigences opérationnelles de la chaussée :
| Sévérité | Largeur de Fissure | Traitement Recommandé |
|---|---|---|
| Faible | ≤ 6 mm | Nettoyer et sceller avec un mastic caoutchouté appliqué à chaud ; fraisage généralement non nécessaire |
| Faible (scellée) | Indéterminée | Surveiller l’état du mastic ; resceller lorsque le mastic fait défaut |
| Moyenne | > 6 mm à ≤ 19 mm | Fraiser pour créer un réservoir (si non fraisé auparavant), nettoyer et sceller |
| Moyenne-Élevée | > 12 mm | Fraiser, nettoyer et remplir avec du mastic ou un produit d’étanchéité modifié aux polymères ; envisager un patch d’épaisseur partielle pour les bords écaillés |
| Élevée | > 19 mm ou avec écaillage sévère | Patch d’épaisseur partielle ou totale ; peut nécessiter une couche de roulement si étendu |
Pour les chaussées aéroportuaires présentant une fissuration transversale de sévérité élevée s’étendant sur plusieurs fissures, un traitement plus conséquent tel qu’une réhabilitation par fraisage et couche de roulement peut être nécessaire. Le fraisage et couche de roulement enlève la partie supérieure de la couche d’asphalte détériorée (généralement 40 à 75 mm) et la remplace par une nouvelle couche de roulement en asphalte. Si la fissuration par réflexion depuis une chaussée en PCC sous-jacente est en cause, une SAMI ou une couche intermédiaire géotextile doit être incorporée entre la surface fraisée et la nouvelle couche de roulement pour retarder la réflexion.
La circulaire FAA AC 150/5380-6 (édition en vigueur) fournit des directives complètes sur le traitement des fissures des chaussées aéroportuaires, incluant la sélection des matériaux, les procédures d’application, le contrôle de la qualité et les exigences de sécurité spécifiques à l’environnement aéronautique. Toutes les activités de scellement des fissures sur les aérodromes en activité doivent être menées en conformité avec le Système de gestion de la sécurité (SMS) de l’aéroport et coordonnées avec le contrôle de la circulation aérienne pour garantir des conditions de travail sûres.
Un scellement correctement exécuté des fissures transversales peut prolonger la durée de vie de la chaussée de 3 à 8 ans en empêchant les dommages liés à l’humidité. La durée de vie du produit d’étanchéité dépend de la qualité des matériaux et de la main-d’œuvre, de l’ampleur du mouvement de la fissure (qui est fonction du climat et de l’espacement des fissures), des charges de trafic et de l’exposition aux carburants et produits chimiques. Sur les chaussées aéroportuaires, une durée de vie du produit d’étanchéité de 3 à 5 ans est typique pour les fissures transversales avant qu’un rescellelement ne soit nécessaire. L’inspection régulière des fissures scellées doit être intégrée au programme de gestion des chaussées, avec des produits d’étanchéité défaillants (perte d’adhérence, fragilisation ou perte de matière) identifiés et programmés pour un remplacement en temps opportun.
L’efficacité du scellement des fissures en tant que traitement de préservation des chaussées est bien documentée tant dans les applications routières qu’aéroportuaires. Des études du FHWA ont montré un rapport avantages-coûts de 4:1 à 10:1 pour le scellement rapide des fissures par rapport au report de la maintenance jusqu’à ce que des réparations plus étendues soient nécessaires. Dans l’environnement aéroportuaire, les coûts opérationnels et de sécurité des FOD provenant de fissures transversales non scellées et en détérioration ajoutent une couche supplémentaire de justification pour des programmes proactifs de scellement des fissures.
