Les systèmes de drainage souterrain — drains de rive, drains souterrains, bases perméables et couches drainantes — éliminent l’eau des couches structurelles des chaussées, empêchant le pompage, les dommages dus au gel-dégel et l’affaiblissement de la plate-forme. La condition du drainage est un élément d’inspection clé pour les chaussées aéroportuaires et routières.
Un système de drainage souterrain pour chaussées est un ensemble conçu de couches perméables, de tuyaux collecteurs, de séparateurs géotextiles et de structures d’exutoire destinés à intercepter, collecter et expulser l’eau qui pénètre dans la structure de la chaussée depuis le dessus, le dessous ou les côtés. Ces systèmes sont fondamentaux pour la longévité des chaussées — l’eau est l’agent le plus destructeur affectant la performance des chaussées, et son évacuation est la stratégie la plus rentable pour prolonger la durée de vie.
La fonction principale du drainage souterrain est d’évacuer l’eau gravitaire libre de la section structurelle de la chaussée dans un délai spécifié après un épisode pluvieux. Le guide AASHTO pour la conception des structures de chaussées (1993) définit la qualité du drainage en fonction du temps de drainage : un drainage excellent évacue 50 % de l’eau libre en 2 heures, bon en 1 jour, moyen en 1 semaine et mauvais en 1 mois. Les chaussées qui drainent en quelques heures plutôt qu’en quelques jours bénéficient de durées de vie considérablement plus longues car la durée de saturation — et donc l’opportunité de dommages liés à l’humidité — est minimisée.
Les recherches de la FHWA résumées dans le Démonstration Project 87 (Systèmes de chaussées drainables) ont révélé que l’infiltration de surface à travers les joints, les fissures et les bords de la chaussée est la plus grande source d’humidité pénétrant dans la structure de la chaussée. Des études du ministère des Transports du Minnesota indiquent que jusqu’à 40 % des précipitations peuvent pénétrer une chaussée par sa surface. Une fois à l’intérieur, cette eau reste piégée dans les couches de la chaussée si aucun chemin de drainage n’existe, entraînant une détérioration structurelle progressive.
La circulaire consultative FAA 150/5320-5D (Conception du drainage aéroportuaire) fournit des directives complètes pour le drainage souterrain dans les aéroports, soulignant que le contrôle des eaux souterraines, généralement par interception et évacuation avant qu’elles n’entrent dans la section de la chaussée, est une partie essentielle de la conception des chaussées. Pour les chaussées construites sous la nappe phréatique permanente ou saisonnièrement haute, les systèmes de drainage doivent fonctionner de manière fiable, sinon une défaillance très rapide de la chaussée se produira. La FAA recommande la redondance dans la conception du drainage, y compris l’installation de drains souterrains et de drains de rive, ainsi que des systèmes de surveillance pour garantir un fonctionnement continu.
L’objectif fondamental du drainage souterrain est d’empêcher l’accumulation d’eau libre dans la section structurelle de la chaussée. L’eau pénètre dans les chaussées par de multiples voies : infiltration à travers les fissures et joints de surface, écoulement latéral depuis les accotements et le terrain adjacent, remontée capillaire depuis une nappe phréatique élevée et condensation de vapeur sous les surfaces imperméables. Quelle que soit la source, l’eau piégée dans les couches de la chaussée déclenche une cascade de mécanismes de détérioration.
Les dommages causés par l’humidité dans les chaussées souples se manifestent par le désenrobage du liant bitumineux des granulats, une réduction du module allant jusqu’à 30 % ou plus dans le béton bitumineux saturé, une perte de résistance à la traction, une fissuration par fatigue accélérée et l’orniérage dû à l’affaiblissement des couches de base et de plate-forme. Le manuel de référence de la FHWA sur les aspects géotechniques des chaussées (NHI-05-037) documente que la saturation peut réduire le module sec de l’asphalte de 30 % ou plus, tandis que l’humidité ajoutée dans la base granulaire non liée et les couches de fondation entraîne des pertes de rigidité de l’ordre de 50 % ou plus. Les sols de plate-forme saturés à grains fins peuvent subir des réductions de module dépassant 50 %.
Les dommages causés par l’humidité dans les chaussées rigides se manifestent par le pompage (éjection d’eau et de particules fines sous les dalles), l’érosion des matériaux de base et de plate-forme aux joints et fissures, le faïençage (déplacement vertical aux joints dû à la perte de support de fondation), la fissuration en D due à l’expansion par gel-dégel des granulats et la perte d’efficacité du transfert de charge aux joints. L’effet combiné de ces mécanismes de détresse est une chaussée qui tombe en panne structurellement des années ou des décennies avant sa durée de vie nominale.
Les trois approches principales du contrôle de l’humidité dans les chaussées sont : empêcher l’humidité de pénétrer dans le système de chaussée par des scellements de surface et un entretien efficace des joints ; utiliser des matériaux insensibles à l’humidité tels que des bases traitées et des plates-formes stabilisées ; et évacuer rapidement l’humidité qui pénètre par le drainage souterrain. Aucune approche seule n’est suffisante. Les conceptions les plus efficaces emploient les trois stratégies en combinaison.
Le drainage souterrain est le plus critique dans les conditions suivantes identifiées dans le NCHRP 1-37A : climats humides avec précipitations annuelles dépassant 508 mm (20 pouces), climats de gel avec indice de gel annuel dépassant 83 °C-jours (150 °F-jours), perméabilité de la plate-forme inférieure à 3 m/jour (10 pieds/jour) et volumes de trafic lourd dépassant 2,5 millions de charges axiales équivalentes sur une durée de vie nominale de 20 ans. Dans ces conditions, le drainage souterrain passe d’une caractéristique souhaitable à une nécessité structurelle.
Les drains de rive sont des systèmes de drainage longitudinaux installés parallèlement à la voie de circulation le long du bord de la chaussée. Ils consistent en une tranchée étroite creusée le long du bord de la chaussée, recouverte de tissu géotextile, contenant un tuyau collecteur perforé entouré de remblai de granulats propres. Le tuyau a généralement un diamètre de 100 mm à 150 mm (4 à 6 pouces) et est incliné pour acheminer l’eau vers des structures d’exutoire régulièrement espacées.
Les drains de rive collectent l’eau qui s’infiltre à travers la surface de la chaussée et percole vers le bas à travers les couches de base et de fondation. La base perméable à granulométrie ouverte achemine l’eau latéralement vers le drain de rive, où elle pénètre dans le tuyau perforé par ses ouvertures et est acheminée vers un exutoire. L’enveloppe géotextile empêche la migration des particules fines du sol de la plate-forme adjacente dans le remblai de granulats, ce qui obstruerait le système avec le temps.
Le guide de politique d’ingénierie du ministère des Transports du Missouri (MoDOT) exige des drains de rive pour toutes les nouvelles chaussées rigides ou souples sur les routes à trafic moyen et lourd. Des couches de base perméables sont fournies sur toutes les chaussées à usage intensif. Des exceptions ne sont autorisées que lorsqu’un minimum de 300 mm à 450 mm (12 à 18 pouces) de base rocheuse en exutoire peut être fourni au-dessus de la plate-forme, ou lorsque du remblai de sable placé hydrauliquement constitue le sommet de 1,2 m (4 pi) du remblai avec une couche de sol suffisante sur les pentes.
Les drains de rive sont généralement espacés à intervalles de 60 m à 150 m (200 à 500 pieds) le long de la chaussée, avec des tuyaux d’exutoire s’étendant jusqu’au fossé ou au canal de drainage. Le radier du tuyau d’exutoire doit être au moins 150 mm (6 pouces) et de préférence 300 mm (12 pouces) au-dessus de la ligne d’écoulement du fossé pour empêcher l’eau de refluer dans la structure de la chaussée lors des événements de fort débit. Les exutoires sont marqués de repères « Drain » sur des poteaux en acier pour identification lors des inspections d’entretien.
Les drains souterrains sont des installations de drainage souterrain plus générales qui interceptent les eaux souterraines se déplaçant à travers les strates de sol ou de roche. Contrairement aux drains de rive qui collectent principalement l’eau de la structure de la chaussée elle-même, les drains souterrains sont conçus pour abaisser la nappe phréatique, intercepter les suintements des pentes adjacentes ou drainer les sources et les couches humides rencontrées lors de la construction.
Les drains souterrains consistent en une tranchée recouverte de géotextile, un tuyau perforé en plastique ou en métal ondulé et un remblai poreux. Ils peuvent être orientés longitudinalement (parallèlement à la route) comme drains transversaux de chaussée ou transversalement (traversant sous la chaussée) comme drains intercepteurs. Le terme « drain souterrain » est souvent utilisé de manière interchangeable avec « drain enterré » et englobe une catégorie plus large que « drain de rive ».
Les drains souterrains à tuyau-granulats utilisent un tuyau perforé entouré de granulats propres, enveloppé dans un géotextile. Le tuyau est posé avec les perforations tournées vers le bas pour permettre l’entrée d’eau par le bas tout en minimisant l’entrée de sédiments par le haut. Les tuyaux perforés sont disponibles en diamètres de 150 mm à 450 mm (6 à 18 pouces), choisis en fonction de la capacité de drainage requise. Le remblai de granulats s’étend au moins 300 mm (12 pouces) au-dessus du sommet du tuyau pour fournir une capacité de stockage et d’acheminement adéquate.
Les drains français, également appelés drains français, consistent en un remblai poreux grossier enveloppé de tissu dans une installation en tranchée. Aucun tuyau n’est utilisé, sauf un court tronçon de tuyau métallique comme exutoire. Les drains français fonctionnent en stockant l’eau dans les vides des granulats grossiers et en l’acheminant latéralement vers un point d’exutoire. Ils sont efficaces lorsque la demande de drainage est modérée et que la charge hydraulique disponible (différence d’élévation entre l’entrée et la sortie) est suffisante pour entraîner l’écoulement à travers le milieu poreux.

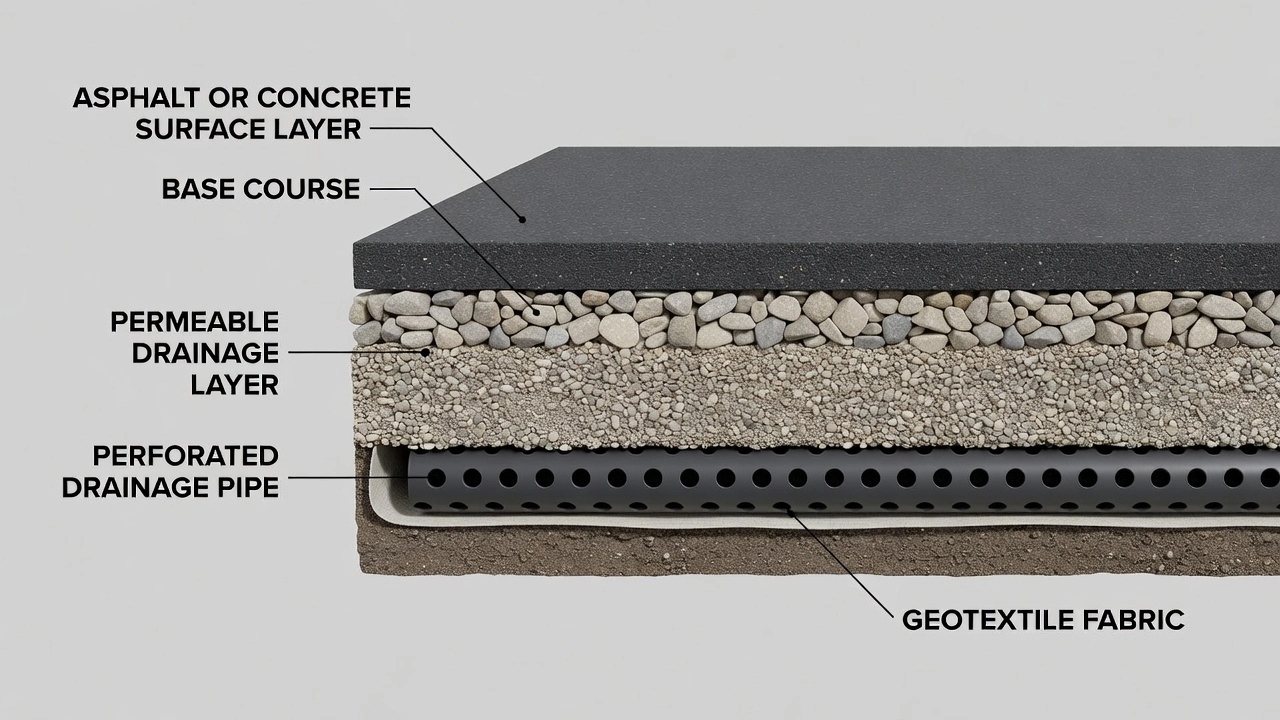

Une base perméable est une couche de granulats à granulométrie ouverte placée directement sous la couche de surface de la chaussée, conçue pour acheminer rapidement l’eau infiltrée latéralement vers les drains de rive ou les exutoires en jour. Les bases perméables se distinguent des bases conventionnelles à granulométrie dense par leur teneur élevée en vides et leur conductivité hydraulique correspondante élevée.
Les directives actuelles de la FHWA recommandent des bases perméables avec des valeurs de perméabilité de 150 à 240 m/jour (500 à 800 pieds/jour). Les pratiques antérieures recherchaient des valeurs de perméabilité beaucoup plus élevées de 2 400 à 3 000 m/jour (8 000 à 10 000 pieds/jour), mais l’expérience a montré que ces granulométries très ouvertes manquaient de stabilité structurelle et étaient sujettes à la ségrégation lors de la construction. La plage actuelle recommandée atteint un équilibre optimal entre capacité de drainage et stabilité structurelle.
Les bases perméables peuvent être non traitées (constituées uniquement de granulats à granulométrie ouverte), traitées à l’asphalte (où 2 % à 3 % de liant bitumineux est ajouté pour fournir de la cohésion tout en maintenant la perméabilité) ou traitées au ciment (où 4 % à 6 % de ciment est ajouté pour créer une couche perméable stabilisée). Les bases perméables traitées à l’asphalte offrent une bonne stabilité et flexibilité, tandis que les bases traitées au ciment offrent la plus haute résistance et résistance à l’érosion mais nécessitent un durcissement soigné et sont plus sensibles à la fissuration par réflexion.
L’épaisseur d’une base perméable varie généralement de 100 mm à 150 mm (4 à 6 pouces) pour les matériaux traités et jusqu’à 450 mm à 600 mm (18 à 24 pouces) pour les bases en grosses pierres non traitées. La pente transversale de la base perméable doit être d’au moins 3 % (environ 0,36 pouces par pied) pour entraîner efficacement le drainage latéral. Une pente transversale inadéquate est la déficience de conception la plus courante dans les systèmes de base perméable.
Une couche drainante est une couche épaisse et très perméable placée sur toute la largeur de la plate-forme de la chaussée, généralement de 300 mm à 600 mm (12 à 24 pouces) d’épaisseur, construite à partir de granulats à granulométrie ouverte de grande taille ou de pierre concassée. Les couches drainantes sont utilisées lorsque la plate-forme a une faible perméabilité et que la nappe phréatique est élevée, nécessitant un drainage continu sur toute l’empreinte de la chaussée plutôt que seulement sur les bords.
Les couches drainantes remplissent deux fonctions : elles fournissent une coupure capillaire qui empêche la migration ascendante de l’humidité depuis la nappe phréatique, et elles acheminent l’eau infiltrée latéralement vers les drains de rive ou les exutoires en jour. Les grands vides dans le matériau de la couche garantissent que les forces capillaires, qui sont significatives dans les sols à grains fins, sont incapables d’attirer l’eau vers le haut à travers la couche.
Le MoDOT utilise avec succès une épaisse couche de base rocheuse non liée (460 mm / 18 pouces) comme couche drainante sur des milliers de milles-voies de chaussée depuis 1994. Ce matériau, spécifié comme n’ayant aucune dimension de particule dépassant 150 mm (6 pouces) avec au moins 50 % des particules dépassant la moitié de l’épaisseur de la couche, fournit à la fois un support structurel et un drainage. Les 50 mm (2 pouces) supérieurs consistent en un matériau de taille maximale de 50 mm ou un matériau granulaire avec un indice de plasticité ne dépassant pas 10, fournissant une surface uniforme adaptée au pavage.
Les couches drainantes sont particulièrement efficaces dans les sections en déblai où la chaussée est en dessous du niveau de la nappe phréatique environnante. Dans ces conditions, la couche agit comme un drain intercepteur permanent sur toute la largeur de la chaussée, empêchant les eaux souterraines d’atteindre les couches de base et de plate-forme. Les bords en exutoire de la couche doivent être maintenus exempts de végétation et de débris pour assurer un écoulement continu.
Les drains intercepteurs, également appelés drains transversaux, sont des drains souterrains installés perpendiculairement à l’axe de la chaussée qui coupent l’écoulement latéral des eaux souterraines avant qu’elles n’atteignent la structure de la chaussée. Ils sont généralement installés dans les sections en déblai où les eaux souterraines s’écoulent des hauteurs adjacentes vers la chaussée.
Les drains intercepteurs consistent en une tranchée creusée à travers le chemin d’écoulement des eaux souterraines, remblayée avec des granulats perméables, contenant un tuyau collecteur perforé. Le drain est incliné pour acheminer l’eau interceptée vers un exutoire au pied de la pente ou dans le système de drainage routier. La profondeur du drain intercepteur doit s’étendre sous la zone de suintement anticipée, généralement 1 m à 3 m (3 à 10 pieds) sous le niveau de la plate-forme de la chaussée.
La conception des drains intercepteurs nécessite une étude hydrogéologique minutieuse pour déterminer la direction, la profondeur et la quantité de l’écoulement des eaux souterraines. La politique d’ingénierie du MoDOT note que le mouvement des eaux souterraines dans les strates de sol et de roche peut être très complexe, influencé par les saisons, la topographie de surface, la végétation et les profils de sol et de roche souterrains. De nombreuses exigences d’interception sont identifiées pendant la construction plutôt que pendant la conception, car les sources d’eau souterraine peuvent ne pas être évidentes lors des études de sol en période sèche.
Le tuyau de drainage est l’élément principal d’acheminement du système de drainage souterrain. Le tuyau perforé collecte l’eau sur sa longueur à travers des fentes ou des trous et l’achemine vers les structures d’exutoire. Les matériaux de tuyau comprennent le PVC (chlorure de polyvinyle), le PEHD (polyéthylène haute densité) et le métal ondulé (acier galvanisé ou aluminium). Pour les applications aéroportuaires sous les chaussées de la zone de trafic, l’ordre FAA 5300.1F spécifie que les tuyaux en plastique doivent être conformes à l’article D-701, Tuyaux pour égouts pluviaux et ponceaux dans AC 150/5370-10.
Le diamètre du tuyau est choisi en fonction de la capacité hydraulique requise. Le diamètre minimum pour les drains de rive est généralement de 100 mm (4 pouces), avec 150 mm (6 pouces) étant standard pour la plupart des applications routières. Des diamètres plus grands de 200 mm à 450 mm (8 à 18 pouces) sont utilisés lorsque des débits plus élevés sont anticipés, comme aux extrémités aval de longues sections de drain ou pour les drains intercepteurs gérant un débit d’eau souterraine important.
Les perforations sont généralement dimensionnées pour permettre l’entrée d’eau tout en excluant le matériau de remblai de granulats. Les motifs de perforation varient selon le type de tuyau : les tuyaux en PVC et PEHD ont des fentes usinées ou des trous circulaires disposés en rangées le long du tuyau, tandis que les tuyaux en métal ondulé ont des perforations dans le creux de l’ondulation. La surface ouverte des perforations doit être suffisante pour permettre une entrée d’eau libre sans créer de concentrations de contraintes excessives dans la paroi du tuyau.
Les joints de tuyau doivent être conçus pour empêcher l’infiltration de particules fines de sol tout en s’adaptant à la dilatation et à la contraction thermiques. Pour les tuyaux en PVC et PEHD, les joints à emboîture avec soudure chimique ou joint à garniture fournissent des raccordements étanches. Pour les tuyaux en métal ondulé, des accouplements à bande avec joints sont utilisés aux joints. Tous les tuyaux doivent être posés sur un lit uniforme de pierre concassée ou de sable pour fournir un support constant et maintenir la pente.
Le géotextile est un tissu perméable utilisé dans les systèmes de drainage pour séparer le remblai de granulats du sol environnant tout en permettant le passage de l’eau. Le géotextile empêche la migration des particules fines de sol dans les granulats — un processus appelé colmatage — qui remplirait progressivement les vides et réduirait la capacité de drainage.
Deux types de géotextile sont utilisés dans les applications de drainage : tissé et non-tissé. Les géotextiles non-tissés sont plus couramment utilisés dans le drainage en raison de leur perméabilité plus élevée et de leurs meilleures caractéristiques de filtration. Le géotextile est spécifié par sa dimension d’ouverture apparente (AOS), sa permittivité et sa résistance à la traction par saisie. L’AOS doit être suffisamment petite pour retenir les particules de sol mais suffisamment grande pour permettre le passage de l’eau sans perte de charge excessive.

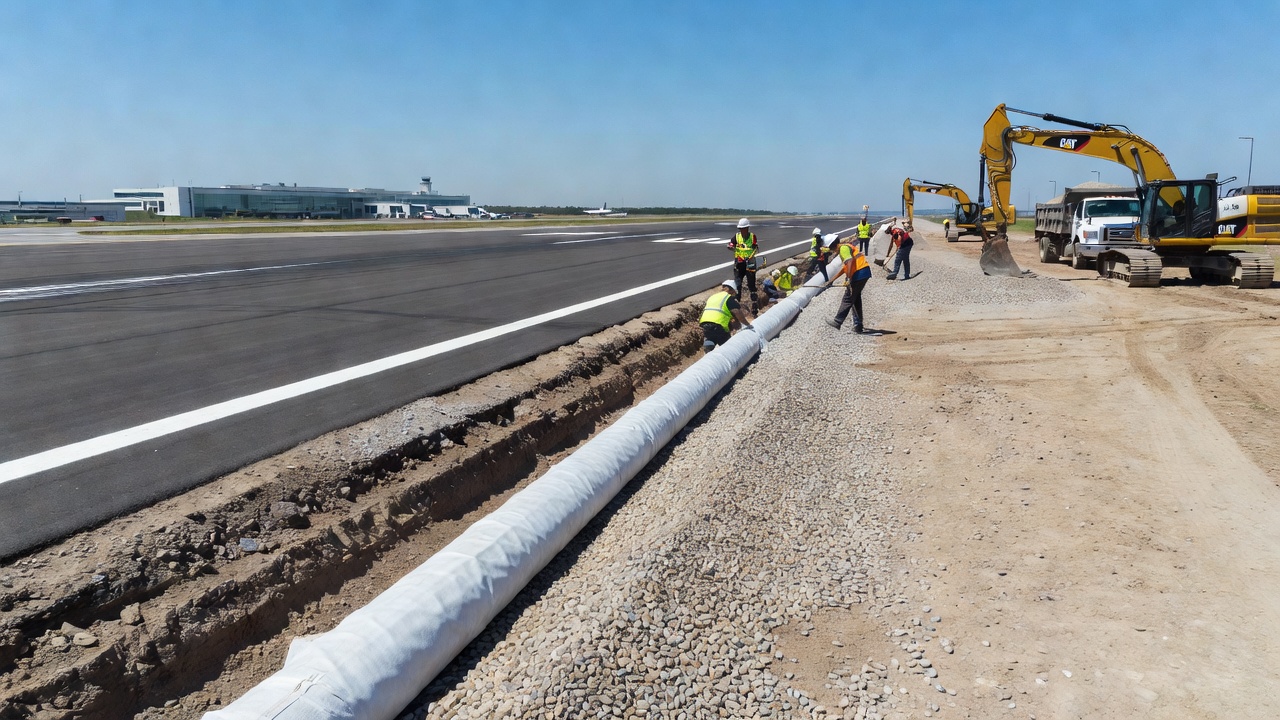

L’enveloppe géotextile est installée en creusant la tranchée, en tapissant la tranchée de tissu géotextile, en plaçant le remblai de granulats et le tuyau, puis en repliant le géotextile sur le dessus des granulats avant de recouvrir de remblai sélectionné. Le chevauchement au sommet doit être d’au moins 300 mm (12 pouces) pour fournir un encapsulement continu. Dans certaines installations, le géotextile est également placé entre la base perméable et la plate-forme comme couche séparatrice, empêchant la migration des fines de la plate-forme dans la base perméable.
La sélection et l’installation appropriées du géotextile sont essentielles à la performance à long terme du drainage. Un choix incorrect de géotextile (AOS trop grande) permet la migration du sol et le colmatage des granulats. Un géotextile excessivement serré (AOS trop petite) restreint l’écoulement de l’eau et crée une barrière hydraulique. Le géotextile doit également être résistant à la dégradation ultraviolette, aux produits chimiques du sol et aux dommages de construction.

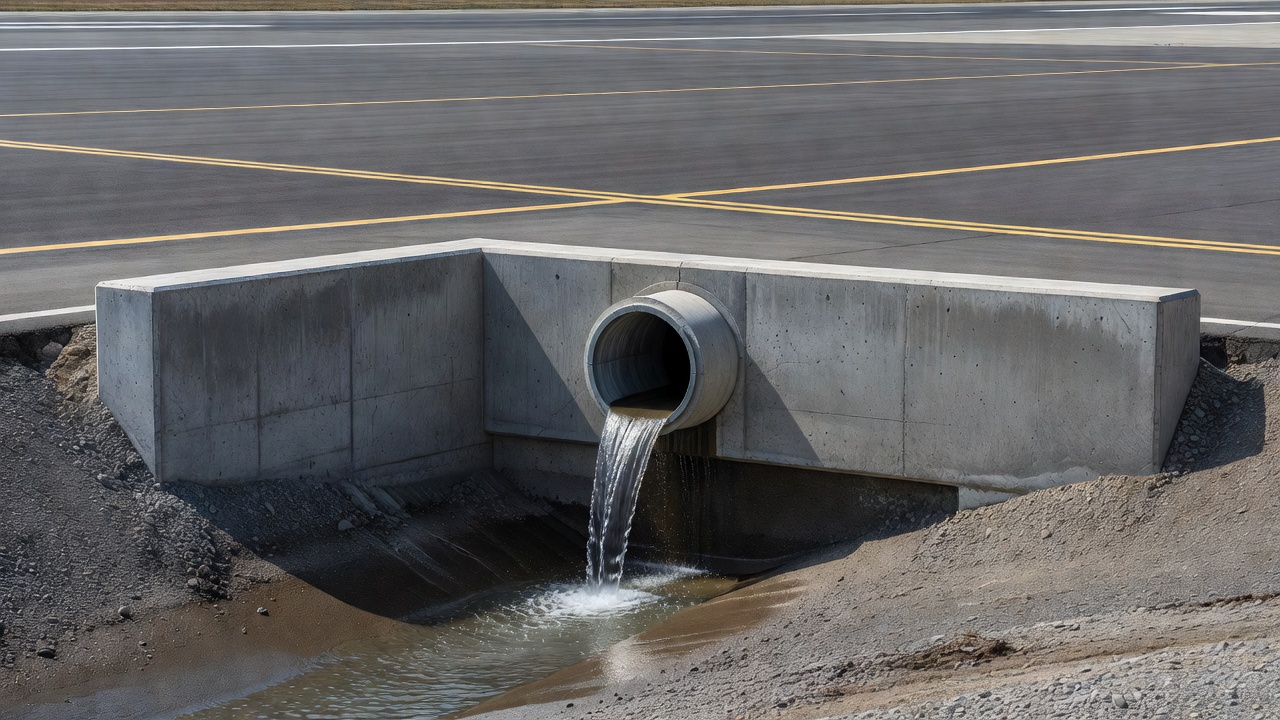

L’exutoire est le point de décharge où l’eau de drainage sort du système souterrain. Les structures d’exutoire consistent généralement en un court tronçon de tuyau non perforé s’étendant du tuyau collecteur jusqu’au fossé, au cours d’eau ou au réseau d’égouts pluviaux. Le tuyau d’exutoire se raccorde au tuyau collecteur par un raccord en Y ou en T et est posé avec une pente positive pour assurer un écoulement par gravité.
Les tuyaux d’exutoire doivent s’étendre au moins 150 mm (6 pouces) et de préférence 300 mm (12 pouces) au-dessus de la ligne d’écoulement du fossé ou du canal récepteur pour éviter les effets de remous lors des événements de fort débit. L’extrémité de l’exutoire peut être équipée d’un mur de tête — une structure en béton ou en métal qui protège l’extrémité du tuyau, empêche l’érosion de la pente du fossé et fournit un repère visible pour le personnel d’entretien.
La protection contre l’érosion à l’exutoire est essentielle. Le débit à haute vitesse provenant des exutoires de drainage peut affouiller le fond et les berges du fossé s’ils ne sont pas correctement protégés. Des tapis d’enrochement, des dalles de béton pare-éclaboussures ou des dissipateurs d’énergie sont installés à l’exutoire pour absorber l’énergie de l’eau évacuée et prévenir l’érosion. La taille de l’enrochement requise dépend de la vitesse d’écoulement, des pierres de plus grande taille étant nécessaires pour des vitesses plus élevées.
L’espacement des exutoires est déterminé par la longueur du tuyau collecteur. L’espacement maximum recommandé entre les exutoires est généralement de 150 m (500 pieds) pour les chaussées routières et de 75 m à 100 m (250 à 330 pieds) pour les chaussées aéroportuaires. Un espacement plus rapproché réduit la charge nécessaire pour entraîner l’écoulement dans le tuyau et réduit le risque d’obstruction par accumulation de sédiments.
Un curage est un point d’accès dans le système de drainage qui permet l’inspection, le rinçage et le furetage du tuyau collecteur. Les curage consistent en une colonne montante verticale s’étendant du tuyau collecteur à la surface, coiffée d’un bouchon ou d’un couvercle amovible. Ils sont situés à l’extrémité amont de chaque section de drain, aux changements de direction et à des intervalles ne dépassant pas 75 m (250 pieds) le long des sections droites.
Les curage remplissent trois fonctions : ils fournissent un accès pour le rinçage du système avec de l’eau pour éliminer l’accumulation de sédiments, ils permettent l’insertion d’une caméra CCTV pour l’inspection intérieure du tuyau, et ils fournissent un point pour le furetage ou le jet à haute pression pour dégager les obstructions. Les colonnes montantes de curage ont généralement un diamètre de 150 mm (6 pouces) et s’étendent jusqu’à un point affleurant à la surface de la chaussée ou de l’accotement, équipées d’un couvercle en fonte ou en acier robuste conçu pour la charge du trafic.
La conception et l’installation appropriées des curage sont souvent négligées mais essentielles pour l’entretien à long terme. Les curage qui ne sont pas clairement identifiés, enterrés sous le sol ou la végétation, ou installés avec des points d’accès sous-dimensionnés deviennent effectivement inutilisables, rendant le système de drainage impossible à entretenir. Chaque curage doit être marqué d’un repère de localisation visible ou d’un fanion pour faciliter l’inspection et l’entretien annuels.
L’inspection du système de drainage est un élément essentiel et souvent négligé de la gestion des chaussées. Un système de drainage souterrain qui semble fonctionnel en surface peut être complètement obstrué ou défaillant à l’intérieur. Une inspection régulière — au moins annuelle et de préférence après les principaux événements pluvieux — est essentielle pour maintenir la performance du drainage.
L’exutoire est le composant le plus visible et accessible du système de drainage souterrain et le point de départ logique de l’inspection. L’inspecteur vérifie : l’eau coule-t-elle de l’exutoire pendant ou après un épisode pluvieux ? Un exutoire sec par temps humide peut indiquer un blocage en amont. Le débit est-il cohérent avec la zone de captage et l’intensité des précipitations ? Un débit réduit suggère un blocage partiel ou un colmatage de la base perméable.
L’extrémité du tuyau d’exutoire est inspectée pour détecter les dommages physiques : fissuration, écrasement ou déplacement du tuyau ; détérioration du mur de tête ; érosion du tapis d’exutoire ; et accumulation de débris autour de l’ouverture de l’exutoire. L’exutoire doit être à au moins 150 mm (6 pouces) au-dessus de la ligne d’écoulement du fossé — si l’accumulation de sédiments dans le fossé a réduit cet espace libre, l’exutoire est vulnérable aux inondations par remous et le fossé peut nécessiter un nettoyage.
Les repères d’exutoire — généralement des poteaux métalliques avec des panneaux « Drain » — sont vérifiés quant à leur visibilité et leur lisibilité. Les repères manquants ou endommagés doivent être remplacés pour garantir que les équipes d’entretien puissent localiser les exutoires pour l’inspection et l’entretien futurs.
Les obstructions dans les systèmes de drainage souterrain peuvent survenir à plusieurs endroits : la base perméable peut se colmater avec des fines qui migrent de la plate-forme ou s’infiltrent à travers la surface ; l’enveloppe géotextile peut être aveuglée par des particules de sol, empêchant l’entrée d’eau ; les perforations du tuyau peuvent être bloquées par des sédiments ou des précipités minéraux ; et l’intérieur du tuyau peut accumuler des sédiments, réduisant la section transversale et la capacité hydraulique.
Les signes d’obstruction comprennent : l’eau stagnante à la surface de la chaussée dans les zones où le drainage devrait être adéquat ; des points humides ou des zones ramollies le long du bord de la chaussée ; une végétation plus verte ou plus vigoureuse le long de la ligne de drain (indiquant un excès d’humidité du sol) ; et de l’eau stagnante aux structures d’exutoire sans écoulement par temps humide.
La méthode la plus efficace pour identifier et localiser les obstructions est l’inspection des drains par caméra CCTV, où une caméra télécommandée est insérée dans le tuyau par un curage ou l’exutoire, et l’intérieur du tuyau est inspecté sur toute sa longueur. Les images CCTV révèlent l’emplacement, la nature et la gravité des obstructions, informant la réponse d’entretien.
Les dommages causés par les rongeurs sont un problème étonnamment courant et grave dans les systèmes de drainage des chaussées. Les rats, souris et autres animaux fouisseurs pénètrent dans les tuyaux de drainage par les exutoires et les curage, construisant des nids qui peuvent complètement obstruer la section du tuyau et empêcher l’écoulement de l’eau. Les nids de rongeurs sont constitués de matière organique — feuilles, herbe, papier et sol — liée par l’urine et les excréments, créant une masse dense difficile à évacuer par rinçage.
Les dommages causés par les rongeurs s’étendent également aux dommages structurels : les rongeurs rongent les tuyaux en PVC et PEHD, créant des ouvertures par lesquelles le sol peut pénétrer et d’autres rongeurs peuvent accéder au système. En cas d’infestations graves, l’activité des rongeurs peut saper le bord de la chaussée en créant des vides dans la plate-forme adjacente à la tranchée de drain.
La présence de rongeurs est indiquée par des excréments aux exutoires, des preuves de fouissement au niveau du tapis d’exutoire, des odeurs de moisi distinctives provenant du matériau du nid et une perturbation de la végétation le long de la ligne de drain. Les points d’entrée des rongeurs doivent être scellés avec des clapets, des treillis métalliques ou des clapets anti-retour qui permettent à l’eau de sortir mais empêchent l’entrée des animaux.
L’érosion aux exutoires de drainage indique que les vitesses d’écoulement dépassent la résistance à l’érosion du canal récepteur. L’inspecteur vérifie : les trous d’affouillement sous le tuyau d’exutoire, le sapement du mur de tête ou du tapis, le dépôt de matériaux érodés en aval, et l’élargissement ou l’approfondissement du canal du fossé sous l’exutoire.
L’érosion des exutoires peut progresser rapidement lors des fortes précipitations lorsque les débits de drainage sont les plus élevés. Une fois commencée, l’érosion s’accélère : le trou d’affouillement s’approfondit, réduisant l’espace libre de l’exutoire, créant une chute hydraulique qui augmente l’énergie d’écoulement, ce qui à son tour augmente l’érosion. Si le tuyau d’exutoire devient exposé au-dessus du fond érodé du fossé, il peut être sans support sur une portée, entraînant une fracture du tuyau.
La réparation de l’érosion implique le reprofilage du fossé, la pose d’enrochement ou de protection en béton de taille appropriée, et potentiellement l’installation de structures de dissipation d’énergie pour réduire la vitesse d’écoulement à l’exutoire.
Lorsque les systèmes de drainage souterrain ne fonctionnent pas, la structure de la chaussée devient un réservoir d’eau piégée. Les conséquences sont progressives, cumulatives et finalement catastrophiques pour la performance de la chaussée.
Le pompage est l’éjection d’eau et de particules fines de sol sous les dalles de chaussée en béton sous l’action du chargement du trafic. Lorsqu’une lourde charge de roue passe sur un joint ou une fissure, la dalle en béton fléchit vers le bas, pressurisant l’eau piégée dans la structure de la chaussée. L’eau pressurisée s’écoule latéralement, transportant des particules fines en suspension — argile, limon et sable fin — provenant de la base et de la plate-forme. Lorsque la charge de roue passe, la dalle rebondit, créant une aspiration qui attire plus d’eau et de fines dans le vide sous la dalle.
La preuve visuelle du pompage est une tache de couleur claire à la surface de la chaussée au niveau des joints et des fissures, s’étendant sur l’accotement. La tache est constituée des particules fines de sol qui ont été transportées sous la dalle. Dans les cas avancés, l’eau peut être visiblement éjectée des joints sous le passage du trafic.
Les principaux facteurs contribuant au pompage, comme documenté dans le NCHRP Web Document 35-B, sont : la présence d’eau excédentaire dans la structure de la chaussée, des matériaux de base ou de plate-forme érodables et des volumes élevés de charges de roues lourdes à grande vitesse. Les dommages causés par le pompage sont à la fois immédiats et progressifs : chaque événement de pompage enlève plus de matériau sous la dalle, augmentant l’espace vide et permettant une plus grande déflexion de la dalle sous les charges ultérieures.
Le faïençage est le déplacement vertical de dalles en béton adjacentes au niveau d’un joint, où la dalle d’approche est plus haute que la dalle de départ. Le faïençage est le résultat direct du pompage : lorsque les fines sont éjectées sous la dalle de départ (la dalle du côté éloigné du joint par rapport au trafic qui s’approche), un vide se développe. La dalle de départ perd son soutien et se tasse sous le chargement du trafic, créant une marche au niveau du joint.
Le faïençage est mesuré en millimètres de désalignement vertical. Un faïençage de 3 mm (1/8 pouce) produit une bosse perceptible pour le trafic automobile ou aérien. Les faïençage de 6 mm (1/4 pouce) augmentent significativement la charge dynamique, accélérant la détérioration supplémentaire. À 10 mm (3/8 pouce) et plus, le faïençage crée un danger pour la sécurité, en particulier pour les aéronefs où l’impact peut endommager les composants du train d’atterrissage.
Le faïençage se propage rapidement une fois initié. Chaque passage de véhicule augmente la charge dynamique au niveau du joint faïencé, ce qui augmente le pompage au joint, ce qui accélère la perte de matériau, ce qui augmente le faïençage. Cette boucle de rétroaction positive signifie qu’une intervention précoce — avant que le faïençage ne dépasse 3 mm — est bien plus efficace que de tenter de réparer un faïençage avancé.
Les dommages dus au gel-dégel dans les chaussées se produisent lorsque l’eau piégée dans la structure de la chaussée gèle et se dilate. L’expansion volumique de l’eau lors du gel est d’environ 9 % , mais le potentiel de dommage est bien plus grand car l’expansion génère des pressions dépassant 220 MPa (32 000 psi) lorsqu’elle est confinée dans les pores et les fissures.
Dans la structure de la chaussée, les dommages dus au gel-dégel se manifestent de trois manières. Premièrement, la fissuration en D dans les chaussées en béton : les particules de granulats près des joints et des fissures absorbent l’eau, qui gèle et provoque la fracture des granulats de l’intérieur. La fissuration en D progresse du bas de la dalle vers le haut, détruisant finalement l’intégrité du béton le long du joint. Deuxièmement, le soulèvement par le gel : la formation de lentilles de glace dans les sols de plate-forme sensibles au gel provoque un déplacement vers le haut de la surface de la chaussée, créant des bosses, des fissures et des irrégularités. Troisièmement, l’affaiblissement au dégel : lorsque les lentilles de glace dans la plate-forme fondent au printemps, le sol saturé a une capacité portante considérablement réduite — des réductions de 50 % ou plus sont typiques — rendant la chaussée extrêmement vulnérable aux dommages sous le chargement du trafic.
La combinaison du soulèvement par le gel et de l’affaiblissement au dégel crée un double effet : le soulèvement par le gel endommage la structure de la chaussée pendant l’hiver, et l’affaiblissement au dégel la rend vulnérable aux dommages du trafic pendant le printemps. Chaque cycle de gel-dégel augmente les dommages, le nombre de cycles par an (pas seulement la température minimale) étant le facteur critique.
L’eau est l’ennemi de la performance de la plate-forme. Les sols de plate-forme sont conçus et compactés à une teneur en humidité spécifique pour atteindre une densité et une résistance cibles. Lorsque l’eau pénètre dans la plate-forme après la construction, elle augmente la teneur en humidité au-dessus de l’optimum, réduisant la résistance et la rigidité.
Pour les sols à grains fins (argiles et limons), la réduction de résistance due à la saturation peut être dramatique. La résistance au cisaillement non drainée d’une plate-forme argileuse saturée peut n’être que de 10 % à 20 % de sa résistance à la teneur en humidité optimale. Cela signifie qu’une chaussée conçue pour des milliers d’applications de charge par jour peut échouer après seulement des centaines — ou moins — si la plate-forme devient saturée.
Pour les sols granulaires (sables et graviers), la saturation réduit la cohésion apparente à zéro et peut déclencher une érosion interne (suffusion) où les particules fines sont transportées par l’eau qui s’écoule, laissant derrière elles une structure de sol affaiblie. Le module d’une plate-forme granulaire saturée peut être réduit de 50 % ou plus par rapport au même matériau dans des conditions d’humidité optimales.
Le mécanisme d’affaiblissement de la plate-forme est souvent invisible depuis la surface. Une chaussée peut sembler structurellement saine tandis que la plate-forme en dessous s’affaiblit progressivement, perd son soutien et permet des déflexions excessives qui fatiguent les couches de surface. Au moment où la détresse apparaît en surface, les dommages à la plate-forme sont souvent graves et nécessitent une reconstruction en pleine profondeur pour y remédier.
Le drainage des chaussées aéroportuaires présente des défis uniques qui le distinguent du drainage routier. Les charges des roues d’aéronefs sont considérablement plus élevées que les charges des camions routiers : la charge d’un pneu du train principal d’un Boeing 747-400 dépasse 22 000 kg (48 500 lb), contre environ 9 000 kg (20 000 lb) pour un camion lourd. Les conséquences d’une défaillance de chaussée dans un aéroport — y compris les dommages aux aéronefs, la fermeture de piste et les incidents de sécurité — sont bien plus graves que pour les chaussées routières.
La circulaire consultative FAA 150/5320-5D fournit la norme directrice pour la conception du drainage aéroportuaire aux États-Unis. La circulaire traite à la fois du drainage pluvial de surface et du drainage souterrain pour les pistes, voies de circulation et aires de trafic revêtues. Les exigences clés comprennent : la conception pour la période de retour appropriée des précipitations (généralement 5 ans pour les chaussées aéroportuaires, 10 ans pour les infrastructures critiques), la capacité portante pour les aéronefs pesant jusqu’à 600 000 kg ou plus, et l’élimination des caractéristiques de drainage qui pourraient attirer la faune dangereuse.
L’atténuation des risques liés à la faune est une considération essentielle unique à la conception du drainage aéroportuaire. La FAA exige que les caractéristiques de drainage soient conçues pour éliminer ou atténuer les éléments qui pourraient attirer la faune dangereuse sur ou autour des aéroports. L’eau stagnante dans les fossés, les bassins de rétention et les zones d’exutoire attire les oiseaux, qui présentent un risque sérieux de collision avec les aéronefs. La conception du drainage doit minimiser les flaques, fournir des pentes latérales raides qui découragent les échassiers et incorporer des couvertures ou des grilles sur les structures d’exutoire.
La FAA limite également la hauteur de toute structure de drainage située dans une zone de sécurité à 75 mm (3 pouces) ou moins au-dessus du niveau du sol, comme spécifié dans 14 CFR Partie 139. Cela comprend les murs de tête d’exutoire, les couvercles de curage et les colonnes montantes d’accès. Les structures dépassant cette hauteur présentent un risque de collision pour les aéronefs qui pourraient quitter involontairement la surface pavée.
Le drainage souterrain des chaussées aéroportuaires intègre généralement des systèmes redondants, avec à la fois des drains de rive et des bases perméables installés comme pratique standard. La FAA recommande des systèmes de surveillance pour garantir le fonctionnement continu des systèmes de drain, en particulier lorsque les chaussées sont construites sous la nappe phréatique permanente ou saisonnièrement haute. La redondance est essentielle car les conséquences d’une défaillance du drainage dans un aéroport — y compris le potentiel de dommages aux aéronefs et la fermeture de piste — sont inacceptables.
Les chaussées aéroportuaires à fort trafic, en particulier les pistes principales desservant l’aviation commerciale, sont généralement conçues avec des bases perméables en exutoire où la couche perméable s’étend jusqu’à la pente du remblai sans tuyaux collecteurs. Cette approche de conception, approuvée par les normes FAA, élimine le risque d’obstruction des tuyaux et simplifie l’entretien. Le bord de la base en exutoire est incliné à 3 % vers le fossé, avec le fond du bord exposé à au moins 150 mm (6 pouces) au-dessus de la ligne d’écoulement de l’orage de période de retour 10 ans.

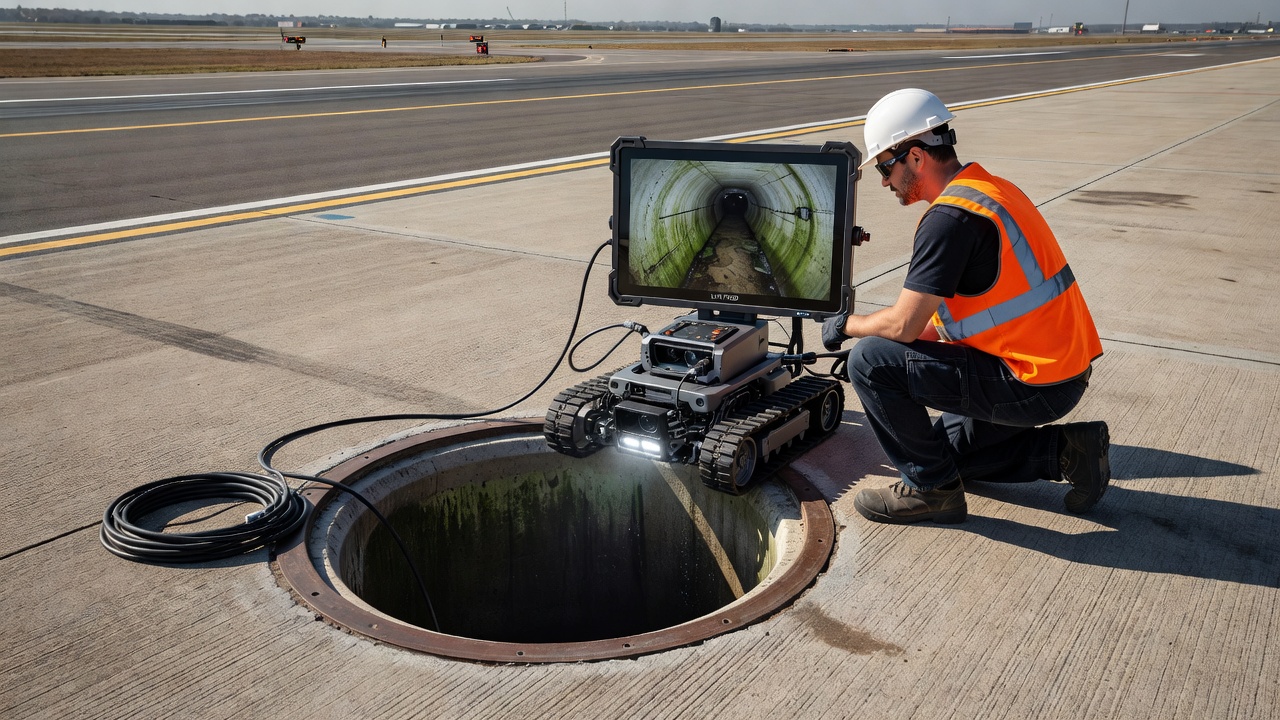

L’inspection des drains par caméra CCTV (télévision en circuit fermé) est la méthode la plus efficace pour évaluer l’état intérieur des tuyaux de drainage souterrain. Une unité de caméra télécommandée est insérée dans le tuyau par un curage ou un exutoire et parcourt la longueur du tuyau tout en transmettant une vidéo en temps réel à un opérateur en surface.
L’équipement d’inspection CCTV se compose d’une unité de déplacement avec des chenilles en caoutchouc ou des roues, d’une tête de caméra haute définition avec capacité panoramique et d’inclinaison, et d’un système d’éclairage pour l’illumination dans l’intérieur sombre du tuyau. La tête de caméra peut pivoter à 360 degrés et s’incliner pour visualiser les joints de tuyau, les perforations et les raccordements latéraux sous n’importe quel angle. Les unités avancées intègrent un profilage laser pour mesurer la géométrie de la section transversale du tuyau et détecter la déformation ou l’ovalisation.
Les inspections CCTV identifient plusieurs catégories de défauts : les défauts structurels, y compris les fissures, les fractures, les sections effondrées, le déplacement des joints et la déformation du tuyau ; les défauts hydrauliques, y compris les dépôts de sédiments, les obstructions, l’intrusion racinaire et l’accumulation de débris ; et les défauts d’entretien, y compris les couvercles de curage manquants ou endommagés, les tuyaux exposés aux exutoires et les preuves d’activité de rongeurs.
L’inspection est menée systématiquement, la caméra se déplaçant à une vitesse constante de 5 m à 10 m par minute (15 à 30 pi par minute), faisant une pause à chaque joint et à chaque emplacement de défaut pour un enregistrement détaillé. La section de tuyau est mesurée et les défauts sont enregistrés avec leur chaînage (distance depuis le point d’insertion) pour un emplacement précis. Les images vidéo sont enregistrées et conservées comme registre permanent de l’état du tuyau.
Les enquêtes par caméra CCTV des drains doivent être menées annuellement dans le cadre d’un programme d’entretien préventif pour les principaux systèmes de drainage des chaussées. Des inspections supplémentaires sont justifiées après des événements pluvieux importants, après des activités de construction adjacentes aux lignes de drainage, et chaque fois que des preuves de surface suggèrent une altération du drainage. Le coût d’une enquête CCTV représente généralement une petite fraction du coût de réparation d’un système de drainage défaillant — et une fraction encore plus petite du coût de reconstruction d’une chaussée qui a échoué en raison de problèmes de drainage.
| Type de Défaut | Exemples | Indicateurs de Gravité | Réponse d’Entretien |
|---|---|---|---|
| Structurel | Fissures, fractures, sections effondrées | Largeur de fissure > 3 mm, entrée de sol visible | Remplacement ou chemisage du tuyau |
| Hydraulique | Sédiments, obstructions, intrusion racinaire | Réduction de la zone d’écoulement > 20 % | Rinçage, coupe de racines, jet à haute pression |
| Entretien | Curage endommagé, tuyau exposé, signes de rongeurs | Couvercle manquant, > 300 mm de tuyau exposé | Réparer le couvercle, sceller l’exutoire, remblayer |
| Défauts de Joint | Joints ouverts, joints déplacés, infiltration | Espace > 5 mm, entrée de sol visible | Réparation du joint ou remplacement du tuyau |
Le rinçage est l’opération d’entretien principale pour les tuyaux de drainage souterrain. Le processus consiste à introduire de l’eau à haute vélocité dans le tuyau pour éliminer les sédiments, débris et matière organique qui se sont accumulés sur le radier du tuyau. Le rinçage rétablit la section transversale du tuyau à sa pleine capacité d’écoulement et prolonge l’intervalle entre les opérations de nettoyage plus intensives.
Le rinçage peut être effectué unidirectionnel (eau introduite au curage amont et évacuée à l’exutoire) ou bidirectionnel (eau introduite simultanément des deux extrémités pour mobiliser les dépôts tenaces). La vélocité de rinçage doit être suffisante pour transporter les sédiments accumulés — généralement de 0,6 m/s à 1,5 m/s (2 à 5 pi/s) selon la taille et la densité des particules. Des vélocités plus élevées, jusqu’à 3 m/s (10 pi/s), peuvent être nécessaires pour les sédiments consolidés ou riches en argile.
La source d’eau de rinçage doit être propre pour éviter d’introduire des sédiments supplémentaires. Pour les chaussées aéroportuaires, la qualité de l’eau est importante : les eaux de rinçage doivent être collectées et traitées si elles contiennent des résidus de carburant, des produits chimiques de dégivrage ou d’autres polluants qui peuvent s’être accumulés dans le système de drainage.
La fréquence du rinçage dépend du taux d’accumulation des sédiments, qui est influencé par le type de sol du bassin versant, l’état de la chaussée et le climat. Un rinçage annuel est typique pour la plupart des systèmes, avec un rinçage plus fréquent pour les systèmes dans des zones avec des sols érodables ou des charges de sédiments lourdes provenant du ruissellement de surface de la chaussée.
L’exclusion des rongeurs est une activité d’entretien essentielle mais souvent négligée. Les rats et les souris peuvent pénétrer dans les tuyaux de drainage par des exutoires qui manquent de protection, par des sections de tuyau endommagées ou par des couvercles de curage manquants ou mal scellés. Une fois à l’intérieur, ils construisent des nids qui obstruent le tuyau, créent des dommages structurels par rongement et introduisent de la matière organique qui accélère l’accumulation de sédiments.
La mesure d’exclusion des rongeurs la plus efficace est l’installation de clapets ou de clapets anti-retour aux extrémités des tuyaux d’exutoire. Ces dispositifs permettent à l’eau de s’écouler hors du tuyau mais empêchent les animaux d’entrer. Le clapet est articulé en haut du tuyau et s’ouvre sous la pression de l’eau sortante, puis se ferme par gravité lorsque le débit s’arrête. Les clapets doivent être inspectés régulièrement pour s’assurer qu’ils ne sont pas bloqués en position ouverte par des débris ou corrodés en position ouverte.
Pour les curage, des couvercles filetés ou boulonnés avec joints fournissent une étanchéité anti-rongeurs. Le couvercle doit être solidement fixé à tout moment sauf lorsque le curage est en cours d’utilisation. Tout couvercle trouvé desserré ou manquant lors de l’inspection doit être immédiatement remplacé.
En cas d’infestation établie de rongeurs, une enquête de drain doit être menée pour identifier les points d’entrée, les emplacements des nids et l’étendue des dommages. L’élimination du matériau du nid par rinçage ou furetage doit être suivie du scellement de tous les points d’entrée pour prévenir une réinfestation. Des stations d’appât empoisonné placées aux exutoires (là où approuvé et écologiquement approprié) peuvent aider à contrôler les populations de rongeurs.
La relation entre la condition du drainage et la durée de vie des chaussées est bien établie par des décennies d’études de performance. Le Démonstration Project 87 de la FHWA a documenté que les chaussées avec un drainage souterrain efficace peuvent atteindre une durée de vie de 30 % à 100 % plus longue que les chaussées non drainées équivalentes. Les procédures de conception AASHTO reconnaissent explicitement cet avantage par des facteurs de modification du drainage qui augmentent la capacité structurelle effective des chaussées drainées.
Le mécanisme de prolongation de la durée de vie est simple : l’eau accélère chaque mécanisme significatif de détresse des chaussées. En éliminant l’eau en quelques heures plutôt qu’en lui permettant de rester pendant des jours ou des semaines, le drainage souterrain réduit le temps disponible pour que le pompage, l’érosion, le désenrobage, les dommages dus au gel-dégel et l’affaiblissement de la plate-forme se produisent. La chaussée passe plus de sa vie dans un état sec et structurellement compétent.
Le cas économique du drainage souterrain est tout aussi convaincant. Le coût supplémentaire de l’ajout d’un drainage souterrain à une nouvelle chaussée — généralement 10 % à 20 % du coût de construction de la chaussée selon les enquêtes de la FHWA — est bien inférieur au coût d’une défaillance prématurée de la chaussée. Une chaussée qui échoue 10 ans plus tôt en raison d’un mauvais drainage doit être reconstruite à 100 % du coût de construction neuve, avec des coûts supplémentaires pour la perturbation du trafic, les retards des usagers et (pour les aéroports) les impacts opérationnels.
Pour les chaussées existantes, le drainage de rétrofit — installation de drains de rive et mise en exutoire des bases perméables dans les chaussées qui ont été construites à l’origine sans drainage souterrain — peut prolonger la durée de vie restante de 5 à 15 ans. Le drainage de rétrofit est l’une des stratégies de réhabilitation des chaussées les plus rentables disponibles, en particulier pour les chaussées en béton où le pompage et le faïençage sont les principaux mécanismes de détresse.
Le guide de conception mécanistique-empirique des chaussées AASHTO (MEPDG) tient explicitement compte de la qualité du drainage dans les prévisions de performance. Une chaussée avec un drainage « excellent » (temps de drainage inférieur à 2 heures) devrait développer une détresse à un rythme significativement plus lent qu’une chaussée par ailleurs identique avec un drainage « mauvais » (temps de drainage supérieur à 1 mois). Le MEPDG considère la condition du drainage dans sa prédiction de la fissuration par fatigue, du faïençage et de la progression de l’irrégularité.
La conception et la gestion des systèmes de drainage souterrain nécessitent une approche intégrée combinant une conception et une construction appropriées avec une inspection régulière et un entretien proactif. Les systèmes de drainage qui sont « conçus et oubliés » échouent inévitablement — et entraînent la structure de la chaussée avec eux. Les agences de chaussée les plus performantes traitent le drainage souterrain comme un système actif nécessitant une attention continue tout au long du cycle de vie de la chaussée, allouant des ressources pour l’inspection annuelle, le nettoyage périodique et la réparation en temps opportun.
Pour les chaussées aéroportuaires spécifiquement, l’accent mis par la FAA sur le drainage dans AC 150/5320-5D reflète l’importance critique de la gestion des eaux souterraines pour la sécurité opérationnelle et la longévité des infrastructures. La combinaison de charges élevées, d’opérations à haute fréquence et d’exigences de sécurité strictes rend les chaussées aéroportuaires particulièrement dépendantes d’un drainage efficace. Un système de drainage souterrain bien entretenu est l’investissement le plus rentable pour prolonger la durée de vie des chaussées aéroportuaires et garantir des opérations aériennes sûres et ininterrompues.
