Proxy Visuel dans l'Évaluation d'Infrastructure par Imagerie

Définition et Justification

Un proxy visuel est une caractéristique de surface observable capturée par inspection par imagerie qui sert d’indicateur substitut pour une propriété matérielle, une condition structurelle ou un mécanisme de dégradation qui ne peut pas être mesuré directement à partir des seules données visuelles. Le concept est emprunté au domaine de l’imagerie médicale, où les caractéristiques observables sur les radiographies ou les IRM tiennent lieu de conditions physiologiques qui ne sont pas directement visibles — un trait de fracture osseuse sur une radiographie est un proxy visuel pour une discontinuité structurelle, tout comme la fissuration d’une chaussée sur une image de surface est un proxy visuel pour un dépassement de contrainte de traction ou une fatigue structurelle. Dans l’évaluation des infrastructures civiles, la distinction entre ce qui peut être directement observé sur une image et ce qui doit être déduit par des relations de proxy est fondamentale pour un rapport d’état honnête et scientifiquement défendable.

La justification de l’utilisation des proxies visuels dans l’évaluation des infrastructures repose sur quatre considérations pratiques. Premièrement, l’inspection par imagerie est considérablement plus rapide et moins coûteuse que les essais instrumentés — un système de caméra monté sur véhicule peut inspecter des centaines de kilomètres-lane par jour, alors que les essais au FWD (Falling Weight Deflectometer) couvrent peut-être 10 à 20 points d’essai par jour pour un coût comparable. Deuxièmement, les proxies visuels fournissent une couverture spatiale continue plutôt que des mesures ponctuelles discrètes, permettant la détection de détériorations localisées qui pourraient passer inaperçues entre les emplacements d’essais instrumentés. Troisièmement, les relations dégradation-proxy ont été codifiées dans des normes internationalement reconnues — le Manuel d’Identification des Dégradations du FHWA LTPP, l’ASTM D5340 (PCI), l’Annexe 14 de l’OACI et les Circulaires Consultatives de la FAA — fournissant un langage commun pour l’évaluation de l’état à travers les organisations et les juridictions. Quatrièmement, les données de proxy visuel peuvent être archivées et réexaminées, permettant des comparaisons longitudinales dans le temps et une vérification indépendante des évaluations, ce qui n’est possible ni avec les inspections subjectives de terrain qui ne peuvent pas être reproduites.

Cependant, l’utilisation de proxies visuels comporte des limites épistémiques inhérentes. Un proxy visuel est toujours une approximation — une corrélation entre une caractéristique observable et une condition cible, jamais une mesure directe. La force de cette corrélation varie selon le type de proxy, la construction de la chaussée, les conditions environnementales et l’expérience de l’inspecteur. Le programme FHWA LTPP, qui collecte des données standardisées sur les dégradations provenant de plus de 2 500 sections d’essai à travers l’Amérique du Nord depuis 1987, reconnaît explicitement ces limites en exigeant des attributions de niveaux de sévérité basées sur des critères mesurables (largeur de fissure, étendue de l’éclatement, zone affectée) plutôt que sur le seul jugement subjectif. TarmacView s’appuie sur cette base en maintenant une traçabilité explicite entre chaque proxy observable et les inférences techniques qui en sont tirées, avec une divulgation claire des niveaux de confiance et des marges d’incertitude.

Proxies Visuels dans le FHWA LTPP

Le Manuel d’Identification des Dégradations (DIM) du FHWA Long-Term Pavement Performance (LTPP) , désormais dans sa cinquième édition (FHWA-HRT-13-092, révisée en mai 2014), est la référence faisant autorité pour l’identification standardisée des dégradations de chaussées en Amérique du Nord. Le DIM définit des types de dégradations spécifiques pour trois catégories de chaussées : les chaussées à surface en béton bitumineux (ACP), les chaussées en béton de ciment Portland jointoyé (JCP) et les chaussées en béton armé continu (CRCP). Chaque type de dégradation dans le DIM fonctionne comme un proxy visuel pour des conditions matérielles ou structurelles spécifiques. Le manuel fournit une nomenclature standardisée, des protocoles de mesure, des définitions de niveaux de sévérité et des références photographiques pour garantir une collecte de données cohérente entre des milliers d’inspecteurs et des millions de kilomètres-lane inspectés.

Défauts de Surface dans les Chaussées en Béton Bitumineux (ACP)

Le DIM définit trois types de dégradations par défaut de surface pour les chaussées à surface en béton bitumineux, qui fonctionnent tous comme des proxies visuels. Ils se distinguent des dégradations par fissuration (fatigue, bloc, bord, longitudinale, réflexion, transversale) et des dégradations par déformation de surface (orniérage, refoulement) en ce qu’ils représentent des caractéristiques de surface des matériaux plutôt que des discontinuités structurelles.

La remontée de bitume (Type de dégradation ACP 11) est un proxy visuel pour la migration excessive de liant bitumineux vers la surface de la chaussée. Le DIM décrit la remontée de bitume comme un film de liant bitumineux à la surface de la chaussée créant une surface brillante, vitreuse et réfléchissante qui peut devenir collante par temps chaud. La remontée de bitume est causée par : une teneur excessive en liant bitumineux dans le mélange, une faible teneur en vides d’air (inférieure à 2-3 %), un excès de bitumage pendant la construction, ou une migration du liant due à des températures élevées combinées à la densification par le trafic. L’observation visuelle de la remontée de bitume sert de proxy pour trois conditions techniques : la teneur en liant dépasse l’optimum pour la granularité donnée, la teneur en vides d’air est tombée en dessous du minimum requis pour l’accommodation du liant, ou la classe de liant est trop molle pour les conditions de température dominantes. Le DIM attribue trois niveaux de sévérité pour la remontée de bitume en fonction de la zone affectée et du degré de couverture de surface.

Le granulat poli (Type de dégradation ACP 12) est un proxy visuel pour la dégradation de la friction de surface. Le DIM définit le granulat poli comme l’usure de la texture de surface des particules de granulat exposées à la surface de la chaussée, résultant en une surface lisse qui réduit la résistance au dérapage. L’observation visuelle du granulat poli — identifiable par l’aspect arrondi et lisse des particules de granulat exposées — sert de proxy pour la réduction du coefficient de friction de surface (μ) en dessous des seuils acceptables. Les normes AASHTO T 242 (appareil de mesurage du dérapage) et ASTM E274 (appareil de friction à roue bloquée) fournissent une mesure directe de la friction, mais nécessitent un équipement spécialisé et le contrôle de la circulation. Le proxy visuel du granulat poli permet un criblage à l’échelle du réseau pour identifier les zones déficitaires en friction qui justifient des essais de friction détaillés. La sévérité dans le DIM est évaluée en fonction du pourcentage de surface affectée.

Le désenrobage (Type de dégradation ACP 13) est un proxy visuel pour la perte d’adhésion liant-granulat et la désintégration progressive de la surface. Le DIM décrit le désenrobage comme l’usure de la surface de la chaussée causée par le délogement des particules de granulat et la perte de liant bitumineux. L’observation visuelle du désenrobage — caractérisée par une surface rugueuse et piquetée avec des particules de granulat détachées — sert de proxy pour de multiples conditions sous-jacentes potentielles : le durcissement oxydatif du liant (fragilisation par vieillissement), l’arrachement induit par l’humidité de la liaison liant-granulat, une teneur insuffisante en liant, un compactage insuffisant pendant la construction, ou la dégradation du granulat (particules friables se brisant sous le trafic). Le DIM attribue trois niveaux de sévérité basés sur la profondeur de la perte de granulat et l’étendue de la surface affectée.

Proxies pour la Perte de Liant et de Granulat

La perte de liant et de granulat dans les chaussées en asphalte se manifeste par une cascade de proxies visuels qui progressent de changements subtils de texture à une désintégration complète de la surface. Comprendre les relations de proxy entre ces observations visuelles et les conditions matérielles sous-jacentes est essentiel pour une évaluation précise de l’état et une prise de décision appropriée en matière d’entretien.

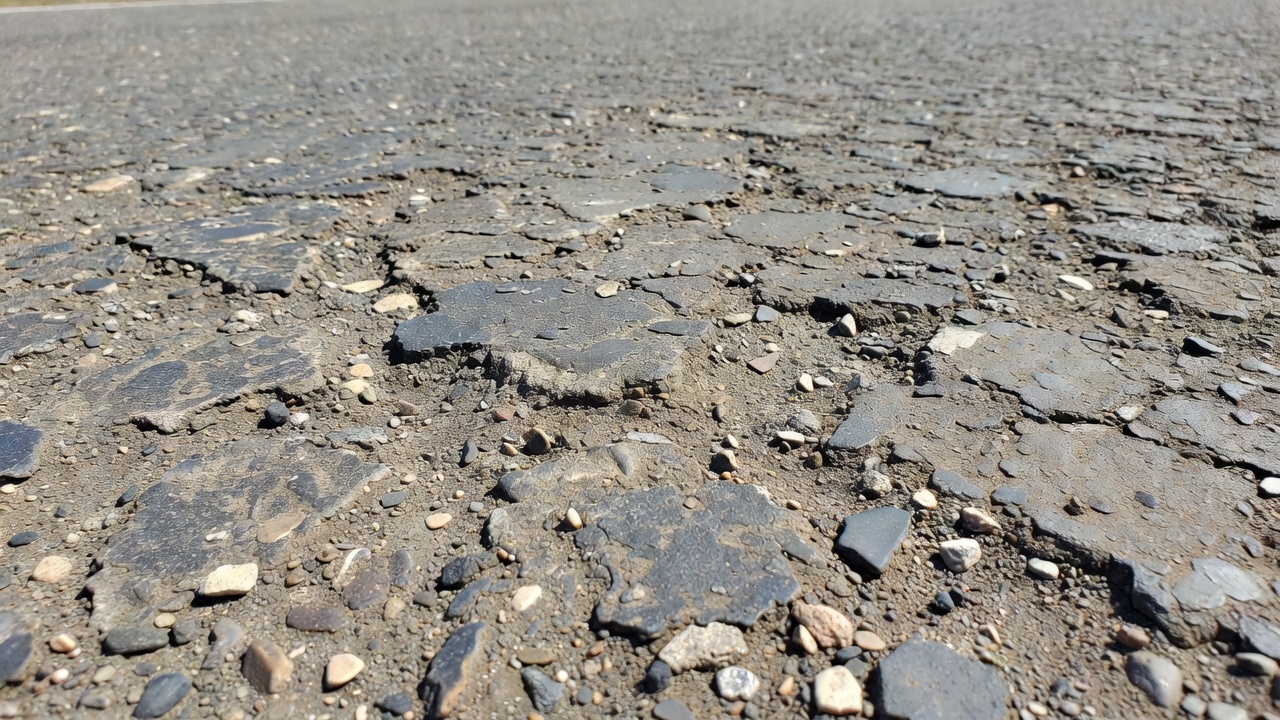

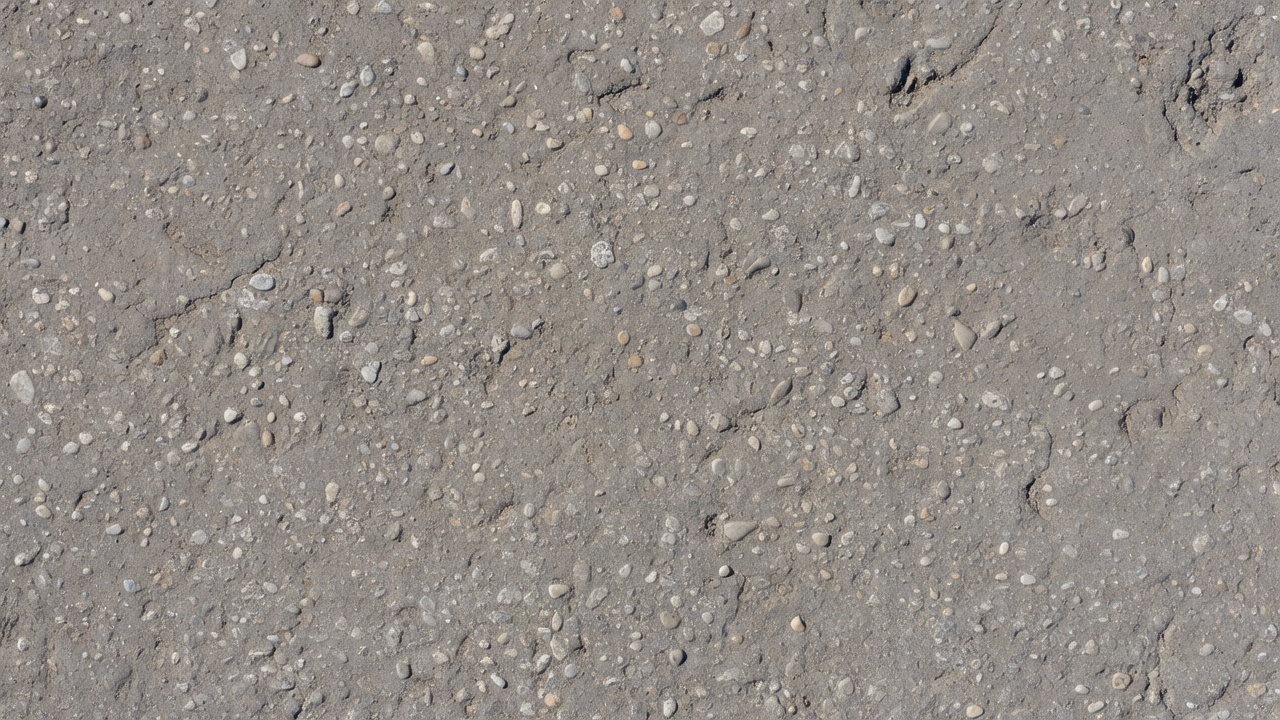

Le désenrobage est le principal proxy visuel pour la perte d’adhésion liant-granulat. Le FHWA LTPP DIM définit le désenrobage comme un défaut de surface caractérisé par la perte progressive de particules de granulat de la surface de la chaussée vers le bas. Cependant, le désenrobage englobe un spectre de sévérité qui correspond à différents stades de séparation liant-granulat. À Faible Sévérité (Niveau L LTPP), la surface de la chaussée présente une perte de granulat fin uniquement — la texture de surface devient légèrement rugueuse mais les particules de gros granulat restent fermement encastrées. Cela sert de proxy pour les premiers stades du durcissement oxydatif du liant, où le liant bitumineux s’est rigidifié et a perdu une partie de sa capacité adhésive mais la structure du granulat reste intacte. À Sévérité Modérée (Niveau M LTPP), les particules de granulat fin et une partie du gros granulat sont perdues, produisant une texture de surface distinctement rugueuse et piquetée. Cela sert de proxy pour un vieillissement avancé du liant ou l’apparition d’un arrachement induit par l’humidité. À Haute Sévérité (Niveau H LTPP), les particules de gros granulat sont perdues sur une zone substantielle, la texture de surface est profondément piquetée et peut présenter une perte de granulat isolée à modérément interconnectée qui peut éventuellement former des nids-de-poule. Cela sert de proxy pour une défaillance adhésive quasi-complète du liant ou des dommages d’humidité significatifs.

Le Georgia Department of Transportation (GDOT) a développé une méthodologie d’évaluation du désenrobage plus fine utilisant la technologie d’imagerie de surface 3D des chaussées. La recherche du GDOT a révélé que la classification conventionnelle de sévérité à trois niveaux (L, M, H) était trop grossière pour suivre la progression du désenrobage dans le temps, en particulier pour les applications d’entretien préventif où la détection précoce est critique. L’approche du GDOT quantifie le désenrobage comme le pourcentage de perte de granulat par unité de surface, mesuré par profilométrie 3D qui distingue entre la surface intacte et les zones où le granulat a été délogé. Ce pourcentage de perte de granulat sert de proxy visuel plus sensible pour l’état du liant que la classification conventionnelle de sévérité, permettant la détection de la progression du désenrobage bien avant qu’il n’atteigne les seuils de sévérité Modérée ou Haute.

L’arrachement se distingue du désenrobage en ce que l’arrachement se réfère spécifiquement à la perte d’adhésion entre le liant bitumineux et le granulat due à la présence d’humidité — alors que le désenrobage peut résulter de tout mécanisme provoquant le délogement du granulat, y compris le vieillissement du liant, les défauts de construction ou la dégradation du granulat. La manifestation visuelle de l’arrachement induit par l’humidité apparaît souvent d’abord au bas de la couche d’asphalte (où l’eau s’accumule) et progresse vers le haut, ce qui signifie que le désenrobage de surface peut être un proxy tardif pour un arrachement qui se produit au sein de la structure de la chaussée depuis un certain temps. Les recherches publiées par l’organisation AMAP (Asphalt Materials and Pavements) notent que les dommages d’humidité peuvent se manifester sous forme d’arrachement, de désenrobage et de nids-de-poule — l’arrachement représentant la délaminage interne, le désenrobage représentant l’expression superficielle de ce délaminage, et les nids-de-poule représentant la perte complète de matériau là où le désenrobage a pénétré toute l’épaisseur de la couche de surface.

La remontée de bitume sert de proxy visuel pour la condition opposée — l’excès de liant plutôt que la perte de liant. Lorsque la teneur en liant bitumineux dépasse la capacité des vides du granulat minéral (VMA), ou lorsque la teneur en vides d’air tombe en dessous d’environ 2-3 % en raison de la densification par le trafic, l’excès de liant est forcé vers la surface de la chaussée où il forme un film visible. L’observation visuelle de la remontée de bitume est un indicateur proxy que la teneur en liant bitumineux est au-dessus de l’optimum pour le VMA du mélange, ou qu’une densification supplémentaire sous le trafic continuera de forcer le liant vers la surface. L’implication technique est que la remontée de bitume réduit la friction de surface (créant un risque pour la sécurité) et peut entraîner un lessivage et une perte de forme dans les voies de roulement. Cependant, la remontée de bitume seule ne peut pas quantifier l’ampleur de l’excès de teneur en liant — cette détermination nécessite un essai d’extraction en laboratoire selon AASHTO T 164 (Extraction Quantitative du Liant Bitumineux des Enrobés Bitumineux à Chaud) ou un essai au four à ignition selon AASHTO T 308 (Détermination de la Teneur en Liant Bitumineux des Enrobés Bitumineux à Chaud par la Méthode d’Ignition).

Proxies pour la Dégradation Structurelle

La dégradation structurelle des chaussées — la perte progressive de capacité portante due aux charges de trafic répétées, aux cycles environnementaux et à la détérioration des matériaux — produit des motifs de dégradation de surface caractéristiques qui servent de proxies visuels pour l’état structurel des couches de chaussée sous-jacentes. La relation entre les observations de surface et l’état structurel est le mappage proxy le plus techniquement complexe dans l’évaluation des chaussées, nécessitant une interprétation minutieuse des motifs de fissuration, des modes de déformation et de la progression des dégradations dans le temps.

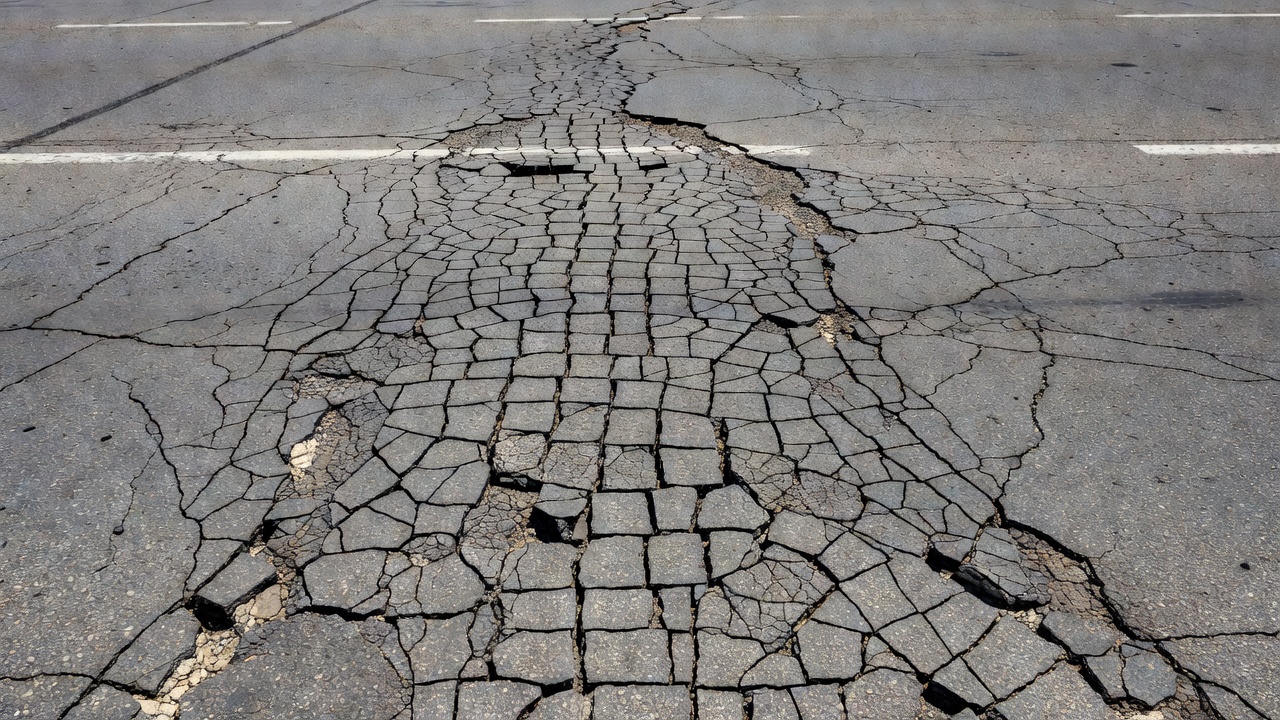

La fissuration par fatigue (Type de dégradation ACP 1) , également connue sous le nom de fissuration en peau de crocodile ou fissuration associée à la charge, est le proxy visuel le plus significatif pour la dégradation structurelle dans les chaussées souples. Le FHWA LTPP DIM définit la fissuration par fatigue comme des fissures interconnectées formant un motif ressemblant à du grillage ou à une peau de crocodile, apparaissant d’abord dans les voies de roulement et se propageant vers l’extérieur à mesure que la détérioration structurelle progresse. Le mécanisme est bien compris : les charges de trafic répétées génèrent des déformations de traction au bas de la couche d’asphalte qui dépassent la limite d’endurance en fatigue du mélange bitumineux, initiant des fissures qui se propagent vers le haut à travers la couche. L’expression de surface de ces fissures — leur densité, largeur, interconnectivité et étendue — sert de proxy pour l’endommagement cumulatif par fatigue subi par la structure de la chaussée.

La relation de proxy entre la fissuration par fatigue et l’état structurel est graduée par niveau de sévérité dans le DIM. La fissuration par fatigue de Faible Sévérité (Niveau L LTPP) est définie par de fines fissures capillaires longitudinales parallèles les unes aux autres sans éclatement ou avec un éclatement léger seulement, couvrant moins de 30 % de la zone affectée. Cela sert de proxy pour un endommagement par fatigue à un stade précoce où la phase d’initiation de fissure s’est produite mais où une dégradation structurelle significative ne s’est pas encore développée. La fissuration par fatigue de Sévérité Modérée (Niveau M) présente un motif bien défini de fissures interconnectées qui peuvent présenter un léger éclatement et couvrir 30-50 % de la zone affectée. Cela sert de proxy pour un endommagement par fatigue avancé où la propagation des fissures est significative, l’efficacité de distribution de la charge est réduite et l’infiltration d’eau se produit à travers le réseau de fissures interconnectées. La fissuration par fatigue de Haute Sévérité (Niveau H) présente un motif de fissuration sévèrement interconnecté avec un éclatement significatif, une perte de matériau et un potentiel pompage de fines à travers les fissures sous le trafic. Cela sert de proxy pour une défaillance structurelle quasi-complète où la section de chaussée a perdu la majeure partie de sa capacité portante et nécessite une réhabilitation majeure.

La corrélation entre l’étendue de la fissuration par fatigue et la capacité structurelle a été validée par des recherches approfondies. Le Programme de Surveillance Saisonnière du FHWA LTPP a collecté des données de déflexion FWD parallèlement aux relevés de dégradations sur des sections d’essai à travers l’Amérique du Nord et a constaté que les zones présentant une fissuration par fatigue de Haute Sévérité montraient des déflexions maximales de 40 à 60 % plus élevées par rapport aux zones non fissurées sur la même section de chaussée, indiquant une dégradation structurelle significative. Cependant, la relation n’est pas linéaire — une chaussée peut présenter une fissuration par fatigue substantielle tout en conservant une capacité structurelle adéquate si la fissuration est confinée à la couche de surface (par exemple, un mince revêtement sur une base structurellement saine). C’est pourquoi le DIM distingue la fissuration par fatigue dans la voie de roulement (associée à la charge) de la fissuration par fatigue en dehors de la voie de roulement (qui peut être due à des facteurs non liés à la charge tels que le retrait du matériau ou les défauts de construction), et pourquoi le motif de fissuration — le motif caractéristique en peau de crocodile — est spécifiquement diagnostique de la fatigue structurelle.

L’orniérage (Type de dégradation ACP 9) est un proxy visuel pour la déformation structurelle de la chaussée sous charge de trafic. Le DIM définit l’orniérage comme une dépression longitudinale de surface dans la voie de roulement. L’orniérage peut résulter de deux mécanismes distincts : l’orniérage structurel causé par la déformation du sol support ou des couches de base non liées, et l’orniérage d’instabilité causé par le fluage de cisaillement au sein même de la couche d’asphalte. L’observation visuelle de l’orniérage — mesurable comme la dépression verticale maximale par rapport à la surface environnante — sert de proxy pour ces mécanismes, mais distinguer l’orniérage structurel de l’orniérage d’instabilité à partir de la seule observation visuelle nécessite des informations supplémentaires. La mesure de la profondeur d’ornière est spécifiée dans le DIM à l’aide d’une règle et d’une cale, avec des niveaux de sévérité définis comme Faible (6-13 mm), Modéré (13-25 mm) et Élevé (>25 mm). Cependant, la profondeur d’ornière elle-même est une observation directe — c’est l’interprétation de cette profondeur comme indicateur d’adéquation structurelle ou de stabilité du mélange qui constitue l’inférence de proxy.

La fissuration de bord (Type de dégradation ACP 3) est un proxy visuel pour la perte de support latéral au bord de la chaussée. Le DIM définit la fissuration de bord comme des fissures longitudinales se produisant à moins de 0,6 m du bord de la chaussée, généralement parallèles au bord et souvent en forme de croissant. La fissuration de bord sert de proxy pour un support d’accotement inadéquat, des problèmes de drainage de base au bord de la chaussée, ou une faiblesse du sol support s’étendant depuis la zone d’accotement. La sévérité de la fissuration de bord — mesurée par la largeur de fissure, l’éclatement et l’étendue de la fissuration le long du bord — est corrélée au degré de perte de support de bord et à l’urgence de la réhabilitation de l’accotement.

Le faïençage (Type de dégradation JCP 12) est un proxy visuel pour la dégradation du transfert de charge aux joints transversaux et aux fissures dans les chaussées en béton. Le DIM définit le faïençage comme la différence d’élévation à travers un joint ou une fissure, causée par le pompage de matériau fin depuis le dessous de la dalle sous l’effet du trafic. Le faïençage est mesuré à l’aide d’un faïençagemètre selon les procédures spécifiées à l’Annexe B du DIM, avec des niveaux de sévérité définis comme Faible (3-6 mm), Modéré (6-10 mm) et Élevé (>10 mm pour le PCC jointoyé ; >6 mm pour le CRCP). La mesure du faïençage est une observation directe, mais son interprétation comme proxy pour l’efficacité du transfert de charge (LTE) entre dalles adjacentes est une inférence technique. La recherche a montré qu’un faïençage de 5 mm ou plus correspond typiquement à des valeurs de LTE inférieures à 60 %, indiquant que le joint ne fournit plus un transfert de charge efficace et que les dalles se comportent indépendamment sous le trafic — augmentant significativement les contraintes de traction et accélérant la fissuration.

Proxies pour les Dommages d’Humidité

Les dommages d’humidité dans les chaussées se manifestent par de multiples proxies visuels qui indiquent la présence, le mouvement ou les effets de l’humidité au sein de la structure de la chaussée. Comprendre ces relations de proxy est essentiel car les dommages d’humidité sont l’un des mécanismes de détérioration les plus répandus et les plus coûteux dans les chaussées en asphalte et en béton, alors que l’eau elle-même est rarement visible depuis la surface.

Le suintement d’eau et le pompage (Type de dégradation ACP 15) est le proxy visuel le plus direct pour la présence d’eau libre au sein de la structure de la chaussée. Le DIM définit cette dégradation comme l’éjection d’eau et de matériau fin des couches de la chaussée à travers les fissures sous l’effet du trafic. L’observation visuelle du pompage d’eau à travers les fissures — typiquement identifiable par la présence de zones tachées ou de dépôts de matériau fin sur la surface de la chaussée adjacente aux fissures — sert de proxy pour plusieurs conditions : l’existence d’eau libre dans la structure de la chaussée, la perte de granulat fin de la base ou du sol support (érosion du support), la présence d’espaces de vides interconnectés permettant le mouvement de l’eau, et des pressions d’eau interstitielle élevées générées par le trafic. Le DIM note que le suintement d’eau et le pompage peuvent coexister avec d’autres types de dégradations — en particulier la fissuration par fatigue (car les fissures fournissent la voie de sortie de l’eau) et le faïençage (car le pompage retire le matériau fin qui fournit le support du joint dans les chaussées en béton).

Le pompage dans les chaussées en béton (également traité dans le Type de dégradation JCP 16 — Suintement d’Eau et Pompage) est un proxy visuel pour l’érosion du matériau de sous-base sous la dalle en béton. Les indicateurs visuels incluent : les taches de sol à la surface de la chaussée aux joints et fissures, les dépôts de matériau fin s’étendant depuis les joints, les tassements de bord de dalle et le développement de faïençage. Le pompage se produit lorsque l’eau pénètre dans le système de joints ou de fissures, devient piégée sous la dalle sous l’effet du trafic et est éjectée à haute vitesse lorsque la dalle fléchit — emportant avec elle les particules fines de la sous-base. Au fil des applications de charge répétées, cette action de pompage érode la sous-base, créant des vides sous la dalle qui conduisent à une perte de support, une augmentation de la déflexion de la dalle, une accélération de la fissuration par fatigue et éventuellement des ruptures d’angle de dalle. L’observation visuelle du pompage est donc un proxy pour les taux d’érosion de la sous-base et la perte progressive de support de dalle.

L’arrachement — la perte d’adhésion entre le liant bitumineux et le granulat due à l’humidité — est un mécanisme critique de dommages d’humidité qui a une visibilité de surface limitée à ses premiers stades. Comme indiqué dans le livre blanc sur les dommages d’humidité de l’AMAP, l’arrachement commence généralement au bas de la couche d’asphalte où l’eau s’accumule, et progresse vers le haut à travers l’épaisseur de la couche. Le proxy visuel de surface pour l’arrachement est le désenrobage — mais seulement après que l’arrachement a progressé au point où les particules de granulat de surface sont délogées. Au moment où le désenrobage est visible en surface, les dommages d’arrachement dans la profondeur de la chaussée sont probablement déjà substantiels. Ce décalage temporel entre l’apparition interne des dommages et l’expression en surface est une limitation fondamentale des proxies visuels de surface pour les dommages d’humidité.

L’essai d’orniérage Hamburg (AASHTO T 324) fournit une validation en laboratoire de la relation de proxy désenrobage-arrachement. Dans l’essai Hamburg, des échantillons d’asphalte compactés sont immergés dans de l’eau chaude (50 °C) et soumis à des charges de roue en acier répétées. L’essai enregistre la profondeur d’ornière en fonction des passages de roue et identifie le point d’inflexion d’arrachement — le nombre de passages auquel le taux d’orniérage s’accélère en raison de la rupture de la liaison liant-granulat induite par l’humidité. Les recherches utilisant l’essai Hamburg ont démontré que les mélanges susceptibles à l’arrachement peuvent ne montrer aucun signe de dégradation en surface pendant des milliers de cycles de charge dans l’essai, puis présenter un désenrobage rapide et une perte de matériau une fois le point d’inflexion d’arrachement atteint. Ce comportement non linéaire souligne l’importance de comprendre que l’absence de désenrobage en surface ne garantit pas l’absence de dommages d’humidité — cela peut simplement signifier que l’arrachement ne s’est pas encore propagé à la surface.

Ce qui N’est PAS Évaluable par Image

La pratique honnête de l’évaluation par proxy visuel exige une reconnaissance explicite de ce qui ne peut pas être déterminé à partir d’images de surface. TarmacView distingue entre les propriétés évaluables par image — celles pour lesquelles des proxies visuels validés existent avec des intervalles de confiance connus — et les propriétés réservées au laboratoire qui nécessitent des tests en laboratoire ou des mesures instrumentées, quelle que soit la qualité de l’image ou la méthodologie d’évaluation. Cette distinction est fondamentale pour la crédibilité de l’inspection par imagerie.

La teneur en liant bitumineux ne peut pas être déterminée à partir d’images de surface. Le pourcentage de liant bitumineux par rapport au poids total du mélange est une propriété de laboratoire déterminée par extraction (AASHTO T 164) ou par four à ignition (AASHTO T 308). Bien que la remontée de bitume soit un proxy visuel pour l’excès de liant, et que le désenrobage soit un proxy visuel pour la carence en liant, aucun ne fournit une teneur quantitative en liant. Une chaussée présentant une remontée de bitume pourrait avoir une teneur en liant allant de légèrement au-dessus de l’optimum à significativement excessive, selon la granularité, le VMA et l’historique de construction. De même, une chaussée présentant un désenrobage pourrait avoir une teneur totale en liant adéquate mais souffrir d’oxydation du liant, d’absorption par le granulat ou de dommages d’humidité qui rendent le liant inefficace. Le proxy visuel indique la présence d’une condition compatible avec un écart de teneur en liant, mais il ne peut pas quantifier cet écart.

La densité en place et les vides d’air ne peuvent pas être évalués à partir d’images de surface. La densité de la chaussée compactée — exprimée en pourcentage de la densité maximale théorique (Gmm) — nécessite un essai au jaugemètre nucléaire (AASHTO T 310) ou un carottage avec mesure de la densité apparente (AASHTO T 166). La teneur en vides d’air, qui contrôle directement la résistance de la chaussée aux dommages d’humidité, à l’orniérage et à la fissuration par fatigue, ne peut pas être déduite de l’apparence de surface. La remontée de bitume peut indiquer de faibles vides d’air, mais seulement si la remontée est causée par la densification due au trafic plutôt que par un excès de bitumage en construction. Une chaussée avec 2 % de vides d’air et une chaussée avec 6 % de vides d’air peuvent sembler identiques depuis la surface si aucune ne présente de dégradation visible.

La vérification de la classe de performance (PG) du liant ne peut pas être effectuée visuellement. La classe de liant — par exemple, PG 64-22, PG 70-28 — est déterminée par des essais en laboratoire d’échantillons de liant à l’aide du Rhéomètre à Cisaillement Dynamique (DSR, AASHTO T 315), du Rhéomètre à Poutre en Flexion (BBR, AASHTO T 313) et du Four à Film Mince Rotatif (RTFO, AASHTO T 240). Bien que certains motifs de dégradation — orniérage à températures modérées, fissuration thermique dans les climats froids — puissent servir d’indicateurs grossiers d’inadéquation de la classe de liant, ils ne peuvent pas confirmer la classe réelle. Une chaussée avec un liant PG 58-28 pourrait présenter les mêmes motifs de dégradation qu’une autre avec du PG 64-22 si la charge de trafic ou les conditions climatiques dépassent les hypothèses de conception pour l’une ou l’autre classe.

La progression de l’arrachement dans la profondeur de la chaussée n’est pas discernable à partir d’images de surface. Comme établi dans la discussion sur les dommages d’humidité, l’arrachement commence au bas de la couche d’asphalte et progresse vers le haut. Le désenrobage de surface est un indicateur que l’arrachement a peut-être atteint la surface, mais il ne peut pas indiquer la profondeur de pénétration de l’arrachement dans la couche. Déterminer l’étendue verticale de l’arrachement nécessite un carottage et une inspection visuelle de la section transversale de la carotte, ce qui est destructif et ponctuel.

La résistance à la compression du béton ne peut pas être évaluée à partir d’images de surface de chaussées ou de structures en béton. Bien que l’écaillage, l’éclatement et la fissuration en D puissent indiquer une détérioration du béton, ils ne fournissent pas de données quantitatives de résistance. La résistance à la compression nécessite un essai sur cylindre (ASTM C39), un essai sur carotte (ASTM C42) ou des essais non destructifs tels que le scléromètre Schmidt (ASTM C805) ou la vitesse d’impulsion ultrasonique (ASTM C597). L’apparence visuelle du béton — couleur, texture de surface, motif de fissuration — fournit des indications qualitatives sur la qualité du matériau mais ne peut pas se substituer aux essais de résistance.

Les modules des couches structurelles ne peuvent pas être déterminés à partir d’images de surface. Le module résilient de la couche d’asphalte, le module de la base et de la sous-base, et le module du sol support sont des propriétés structurelles déterminées par rétro-calcul à partir de données de déflexion FWD (ASTM D4694, D4695) ou par des essais triaxiaux à charge répétée en laboratoire (AASHTO T 307). Bien que la fissuration par fatigue extensive soit un proxy visuel pour la dégradation structurelle, elle ne peut pas fournir les valeurs de module spécifiques aux couches nécessaires pour la conception mécanistique-empirique des chaussées ou l’analyse de la durée de vie résiduelle.

La liaison entre les couches de chaussée ne peut pas être vérifiée à partir d’images de surface. Le délaminage entre la couche de surface d’asphalte et la chaussée sous-jacente — également connu sous le nom de décollement — peut ne produire aucune dégradation en surface jusqu’à ce que la zone décolée soit suffisamment grande pour provoquer la fissuration et la déflexion indépendante de la couche de surface sous le trafic. Le Radar à Pénétration de Sol (GPR, ASTM D4748) ou le carottage est nécessaire pour détecter le décollement intercouche. Au moment où la fissuration de surface révèle le décollement, la zone affectée est généralement déjà étendue.

Validation des Proxies Visuels

La fiabilité de l’évaluation par proxy visuel dépend d’une validation rigoureuse — le processus qui démontre qu’une observation visuelle est corrélée de manière cohérente et précise à la condition cible qu’elle est censée représenter. Sans validation, un proxy visuel n’est qu’une hypothèse non testée. Le cadre de validation structuré appliqué aux proxies visuels des chaussées s’inspire des pratiques établies dans l’imagerie diagnostique médicale, l’évaluation non destructive (NDE) et la théorie de la mesure psychométrique.

La validité apparente est le niveau de validation le plus basique : le proxy visuel correspond-il logiquement à la condition cible ? La validité apparente est établie par le raisonnement technique et le consensus professionnel. La proposition selon laquelle une fissuration par fatigue extensive est un proxy pour les dommages structurels a une validité apparente élevée car le mécanisme de formation des fissures (déformation de traction au bas de la couche d’asphalte sous charge de trafic) est physiquement lié à la dégradation structurelle. La proposition selon laquelle une fissure de surface unique est un proxy pour une défaillance structurelle a une validité apparente plus faible car de nombreux facteurs non structurels (contraction thermique, réflexion des joints sous-jacents, retrait de construction) peuvent produire des fissures individuelles sans signification structurelle.

La validité concomitante est établie en comparant les évaluations par proxy visuel avec des mesures indépendantes de la condition cible obtenues simultanément. Pour les proxies visuels des chaussées, les études de validité concomitante impliquent généralement la sélection de sections d’essai couvrant une gamme d’états de condition, la conduite de relevés de dégradations visuelles indépendants et de mesures instrumentées sur les mêmes sections, et l’analyse statistique de l’accord entre les deux méthodes d’évaluation. Une étude validant l’étendue de la fissuration par fatigue comme proxy pour l’état structurel pourrait comparer les pourcentages de surface de fissuration visuelle avec les mesures de déflexion FWD sur les mêmes sections de chaussée. Une forte corrélation (par exemple, R² > 0,7 entre l’étendue des fissures et la déflexion) fournit une preuve de validité concomitante.

La fiabilité inter-évaluateurs est un élément essentiel de la validation des proxies car la valeur d’un proxy visuel dépend de la production de résultats cohérents par différents évaluateurs évaluant la même section de chaussée. La fiabilité inter-évaluateurs est quantifiée à l’aide du coefficient Kappa de Cohen pour les évaluations catégorielles de sévérité (Faible, Modéré, Élevé) ou du Coefficient de Corrélation Intraclasse (ICC) pour les mesures continues (pourcentage de surface de fissuration, profondeur d’ornière). Le programme FHWA LTPP a mené des études approfondies de fiabilité inter-évaluateurs, le programme de formation et de certification du DIM exigeant que les évaluateurs atteignent des seuils d’accord minimum avant d’être autorisés à collecter des données de dégradation LTPP. L’ASTM D5340 (Méthode d’Essai Standard pour les Relevés d’Indice d’État des Chaussées Aéroportuaires) exige que les inspecteurs PCI réussissent un examen de certification démontrant leur compétence dans l’identification cohérente des dégradations et l’évaluation de la sévérité.

La validité prédictive est le niveau de validation le plus exigeant : la mesure du proxy visuel au temps T est-elle corrélée à la détérioration réelle des performances observée aux temps T+1, T+2, etc. ? Les études de validité prédictive nécessitent des données longitudinales — des relevés répétés de dégradations et des mesures de performance sur les mêmes sections de chaussée sur plusieurs années. Les 30+ années de données du programme LTPP provenant de plus de 2 500 sections d’essai constituent la source la plus complète de preuves de validité prédictive pour les proxies visuels des chaussées. Les études utilisant les données LTPP ont démontré, par exemple, que l’étendue initiale des fissures dans une section de chaussée est un prédicteur statistiquement significatif des taux futurs de progression des fissures et du calendrier de réhabilitation. Les coefficients de validité prédictive dans ces études varient typiquement de r = 0,4 à r = 0,7 selon le type de proxy, les caractéristiques de construction de la chaussée et les conditions environnementales — indiquant une capacité prédictive modérée à forte mais confirmant également que les proxies visuels ne sont pas des prédicteurs parfaits.

Communication des Limites des Proxies

La pratique éthique de l’évaluation par proxy visuel exige une communication transparente de ce que les observations par proxy peuvent et ne peuvent pas dire au propriétaire de l’infrastructure. TarmacView met en œuvre un cadre de communication structuré qui garantit que chaque résultat d’évaluation inclut des métadonnées explicites sur la confiance dans le proxy, les limites de l’évaluation et les contraintes de mesure — suivant les principes établis dans l’ASTM E2544 (Terminologie Standard pour les Examens Non Destructifs) pour le rapport des résultats d’examen avec des probabilités de détection et des taux de faux positifs définis.

Les intervalles de confiance sont attribués à chaque mesure de proxy visuel sur la base des données d’études de validation. Par exemple, une mesure d’étendue de fissuration par fatigue pourrait être rapportée comme « 22 % de la surface de la voie de roulement ± 4 % (niveau de confiance de 95 %) » sur la base d’études de fiabilité inter-évaluateurs montrant que les évaluateurs expérimentés concordent à ±4 % près pour la fissuration par fatigue de sévérité Modérée. L’intervalle de confiance communique l’incertitude inhérente à la mesure par proxy sans impliquer une fausse précision. L’ASTM E2544 Section 6.3 spécifie que les résultats d’END doivent inclure « l’incertitude associée à la mesure » et que « la méthode d’examen, la technique et les critères d’acceptation doivent être documentés. »

Le mappage explicite des proxies documente la relation entre chaque indicateur observable et la condition qu’il représente. Le cadre d’évaluation de TarmacView inclut un champ de métadonnées pour chaque classification de dégradation qui enregistre : l’observation directe (type de fissure, étendue, sévérité), l’inférence technique (fatigue structurelle, vieillissement du liant, dommages d’humidité), le niveau de confiance dans cette inférence (Élevé, Moyen, Faible ou Non Applicable), et la référence normative applicable (numéro de type de dégradation du FHWA LTPP DIM, référence de courbe de valeur de déduction ASTM D5340). Cette traçabilité explicite permet au propriétaire de l’infrastructure de comprendre exactement ce que chaque observation signifie et ce qu’elle ne signifie pas.

La désignation réservée au laboratoire marque clairement les propriétés qui ne peuvent pas être évaluées à partir de données visuelles. Lorsqu’un rapport d’évaluation indique que l’état de surface est compatible avec un arrachement potentiel, le rapport doit également indiquer explicitement : « La progression de l’arrachement dans la profondeur de la chaussée ne peut pas être confirmée à partir d’images de surface. Un carottage et une analyse en laboratoire (AASHTO T 283) sont nécessaires pour déterminer l’étendue verticale des dommages d’humidité au sein de la structure de la chaussée. » De même, un rapport signalant un désenrobage étendu doit préciser : « La teneur en liant ne peut pas être déterminée à partir d’observations de surface. Un essai d’extraction en laboratoire (AASHTO T 308) est nécessaire pour confirmer si la teneur en liant se situe dans les limites des spécifications. »

Les taux de faux positifs et de faux négatifs sont documentés pour chaque type de proxy sur la base d’études de validation. Le taux de faux positifs — la probabilité que le proxy indique une condition qui n’est pas réellement présente — et le taux de faux négatifs — la probabilité que le proxy ne détecte pas une condition qui est présente — fournissent un contexte essentiel pour l’interprétation des résultats d’évaluation. Par exemple, si l’évaluation visuelle du granulat poli a un taux de faux positifs documenté de 15 % (ce qui signifie que 15 % des sections identifiées comme ayant un granulat poli n’ont pas de valeurs de friction inférieures au seuil), le rapport d’évaluation doit communiquer cette information pour éviter une réaction excessive à des observations marginales.
