Mi az a kamera kalibráció?

Kamera Kalibráció

Mi az a kamera kalibráció?

A kamera kalibráció az a folyamat, amely meghatározza azokat a geometriai paramétereket, amelyek leírják, hogy a kamera hogyan képezi le a 3D világkoordinátákat 2D képkoordinátákra. Megválaszol egy megtévesztően egyszerű kérdést: adott egy pont a való világban (x, y, z), melyik pixelre (u, v) képeződik le a képen, és milyen matematikai pontossággal?

Lényegében a kalibráció azért létezik, mert a kamerák az ideális lyukkamera modell tökéletlen megvalósításai. Minden valós kamera-lencse rendszer eltér a tökéletességtől olyan módon, amelyet jellemezni és korrigálni kell, mielőtt a kamera mérőeszközként használható lenne. Kalibráció nélkül minden képekből származtatott távolság, terület és térfogat számszerűsítetlen szisztematikus hibát hordoz, pontosan azt, ami megkülönbözteti a fotogrammetriát a hétköznapi fényképezéstől.

A lyukkamera modell

A lyukkamera modell az a matematikai alap, amelyre minden kamera kalibráció épül. Leírja az ideális projekciós transzformációt a 3D világkoordinátákról a 2D képkoordinátákra egyetlen ponton, a vetítési középponton (kamera középpont), keresztül. A modell feltételezi, hogy a fény egyenes vonalakban halad egy végtelenül kis nyíláson keresztül, hogy nincs lencse, és hogy a képsík tökéletesen sík és merőleges az optikai tengelyre.

A lyukkamera modell szerint egy X = [X, Y, Z, 1]ᵀ 3D pont a világkoordinátákban az x = [u, v, 1]ᵀ kép pontra képeződik le a λx = K[R|t]X vetítési egyenleten keresztül, ahol λ egy skálatényező (a projekciós mélység), K a 3×3-as belső kamera mátrix, és [R|t] a 3×4-es külső mátrix, amely a világkoordinátákból a kamera koordinátákba történő forgatást és eltolást reprezentálja. A valódi lencsék szisztematikus eltéréseket vezetnek be ettől az ideális modelltől, ezeket az eltéréseket számszerűsíti és korrigálja a kalibráció.

Miért fontos a kalibráció?

Egy nem kalibrált kamera nem mérőeszköz. Tekintsük, mi történik, amikor egy nagy látószögű objektívvel felszerelt burkolat-ellenőrző kamera felvételt készít egy útfelületről. A hordó torzítás a kép széleihez közeli pixeleket több tíz pixelnyit húzza befelé. Torzítási modell nélkül egy 0,3 mm-es repedés a kép szélén 0,2 mm-es vagy 0,4 mm-es jellemzőként jelenhet meg, vagy teljesen láthatatlan lehet. A főpont 5-15 pixellel lehet eltolva a kép középpontjától a gyártási tűrések miatt. A fókusztávolság, amelyet gyakran a lencse specifikációjából vesznek, 2-5%-kal eltérhet a névleges értéktől.

Ezek a látszólag kis hibák katasztrofálisan összeadódnak a mérésben. Egy 1%-os hiba a fókusztávolságban 1%-os hibát eredményez minden származtatott távolságban. Egy 10 pixeles főpont eltolás 1 mm/pixel talajmintavételi távolságnál (GSD) 10 mm szisztematikus eltolást okoz minden mérésben. 5 pixel torzítás a kép szélén 5 mm hibát jelent a megfelelő talajponton.

A belső mátrix K

A K belső mátrix a kamera belső geometriai tulajdonságait kódolja. Ez egy 3×3-as felső háromszög mátrix, amely a 3D kamera-központú koordinátákat 2D pixelkoordinátákra képezi le:

    [ fx   s   cx ]
K = [  0   fy  cy ]
    [  0    0   1 ]

Fókusztávolság (fx, fy)

Az fx és fy fókusztávolság paraméterek a kamera középpontja és a képsík közötti távolságot jelentik, pixelben kifejezve. Ideális kamerában fx = fy. A különbségek a nem négyzet alakú pixelekből, az érzékelő gyártási tűréseiből és az anamorfikus lencse elemekből adódnak.

Átváltás pixel és fizikai egységek között: A milliméterben kifejezett F fókusztávolság kiszámítható a pixelben mért fókusztávolságból: Fx = fx × (W/w), ahol W az érzékelő szélessége mm-ben, w pedig a kép szélessége pixelben. Egy 24 MP-es, 24 mm-es lencsével, 6 µm-es pixelosztással (6000 × 4000 pixel egy 36 × 24 mm-es érzékelőn) rendelkező kamera esetén a pixelben mért fókusztávolság körülbelül 4000 pixel.

Főpont (cx, cy)

A főpont az optikai tengely és a képérzékelő metszéspontja, az a pont a képen, ahol a kamera optikai tengelye átdöfi a képsíkot. Ideális kamerában az érzékelő geometriai középpontjában helyezkedik el: cx = w/2, cy = h/2. A valós kamerákban a gyártási tűrések 1-15 pixellel eltolják a középponttól. A 24 MP-es példánál cx ≈ 3000 pixel, cy ≈ 2000 pixel.

A főpont szolgál a lencse torzítás számításának origójaként, a torzítás elmozdulásokat ettől a ponttól radiálisan mérik. Egy rosszul azonosított főpont azt eredményezi, hogy a torzítás korrekciója rossz középpont körül történik, ami szisztematikus hibákat vezet be, amelyek a valódi főponttól való távolsággal nőnek.

Ferdeségi együttható (s)

Az s ferdeségi együttható a nem téglalap alakú pixeleket veszi figyelembe, egy nyírási torzítást a képsíkban. A modern digitális kamerákban ortogonális érzékelő rácsokkal és téglalap alakú pixelekkel a ferdeség gyakorlatilag nulla (s = 0). A történelmi analóg kamerák és bizonyos szkennelő rendszerek mutathattak nem nulla ferdeséget, de a gyakorlatban minden digitális ellenőrző kameránál a ferdeség nullának tekinthető.

Lencse torzítási modellek

A lencse torzítás a valós lencsegeometria szisztematikus eltérése az ideális lyukkamera vetítéstől. A Nemzetközi Fotogrammetriai és Távérzékelési Társaság (ISPRS) és a gépi látás közössége a Brown-Conrady modellt szabványosította a lencse torzítás leírásának elsődleges matematikai keretrendszereként.

Radiális torzítás (k1, k2, k3)

A radiális torzítás a kép pontjait a főpontból kiinduló radiális vonalak mentén mozdítja el. A lencse elemek gömbi alakja okozza, a gömbi lencse perifériáján áthaladó fénysugarak másképp törnek meg, mint a középponton áthaladók. A torzítást a főponttól mért r radiális távolság polinomiális függvényeként modellezik:

x_torzítatlan = x × (1 + k₁r² + k₂r⁴ + k₃r⁶) y_torzítatlan = y × (1 + k₁r² + k₂r⁴ + k₃r⁶)

Ahol (x, y) normalizált képkoordináták a főponthoz viszonyítva, és r² = x² + y². A k1 együttható dominálja a torzítás mértékét, míg k2 és k3 egyre finomabb magasabb rendű korrekciókat biztosítanak. A negatív k1 hordó torzítást (a pontok befelé tolódnak, a kép kidudorodónak tűnik), míg a pozitív k1 párna torzítást (a pontok kifelé tolódnak, a kép összenyomottnak tűnik) eredményez.

Egy tipikus, drónos ellenőrzésnél használt nagy látószögű objektívnél (k1 ≈ -0,1) a radiális elmozdulás a kép sarkában eléri a 40-100 pixelt, ami 4-10 cm mérési hibának felel meg 1 mm GSD mellett.

Tangenciális torzítás (p1, p2)

A tangenciális (decentráló) torzítás az egyes lencse elemek tökéletlen igazításából (az egymást követő elemek optikai középpontjai nem tökéletesen kollineárisak) adódik az összetett lencsékben. A Brown-Conrady modell két paraméterrel korrigálja a tangenciális torzítást:

x_torzítatlan = x + [2p₁xy + p₂(r² + 2x²)] y_torzítatlan = y + [p₁(r² + 2y²) + 2p₂xy]

A tangenciális torzítás minőségi objektíveknél jellemzően egy-két nagyságrenddel kisebb a radiális torzításnál. A legtöbb infrastruktúra-ellenőrző kamera esetében p1 és p2 10⁻⁴ és 10⁻⁵ nagyságrendű, ami 0,1-0,5 pixel elmozdulást eredményez a kép sarkaiban. Azonban fizikailag sérült vagy rosszul összeszerelt lencséknél a tangenciális torzítás meghaladhatja az 5-10 pixelt, jelentősen rontva a mérési pontosságot.

A teljes Brown-Conrady modell

Duane C. Brown (1966, 1971) és A. E. Conrady (1919) fejlesztette ki a teljes torzítási modellt, amely mind a fotogrammetriában, mind a gépi látásban szabvány. A teljes modell a radiális és tangenciális összetevőket egyetlen korrekcióba egyesíti, amelyet minden képpontra alkalmaznak. A fotogrammetriai megfogalmazás kissé eltér a gépi látás megfogalmazásától: a fotogrammetria a torzított koordináták függvényében korrigál a torzítottból az ideális koordinátákba, míg a gépi látás az ideális koordináták függvényében kompenzál az ideálisból a torzítottba. Ez a megkülönböztetés kritikus fontosságú, amikor kalibrációs paramétereket viszünk át fotogrammetriai (pl. Agisoft Metashape) és gépi látás (pl. OpenCV) szoftverek között.

Halszem optika modell

A nagy látómezejű objektívekhez (≥ 90° látómező) a szabványos Brown-Conrady modell elégtelen, mivel a polinomiális kiterjesztés nagy radiális távolságoknál divergál. A halszem optika modell más vetítési függvényt használ, amely a beeső sugár θ szögén alapul:

θ_d = θ(1 + k₁θ² + k₂θ⁴ + k₃θ⁶ + k₄θ⁸)

Ahol r = tan(θ) a szabványos lyukkamera modellben, de r = θ (ekvidisztáns vetítés) a halszem optika modellben. A halszem optika kalibráció jellemzően 4 radiális paramétert (k1-k4) igényel, és nincs szükség tangenciális paraméterekre. Számos, nagy látószögű objektívvel rendelkező fogyasztói drón kamera profitál a halszem optika kalibrációból, bár a Brown-Conrady modell elegendő a normál és mérsékelten nagy látószögű objektívekhez (< 90° látómező).

Kalibrációs módszerek

Három elsődleges módszer dominálja a kamera kalibráció gyakorlatát, mindegyik eltérő pontossági jellemzőkkel, eszközigényekkel és munkafolyamat-befolyással.

Zhang-féle sakktábla módszer

Zhengyou Zhang 2000-es tanulmánya “A Flexible New Technique for Camera Calibration” (IEEE Transactions on PAMI, több mint 23 000 hivatkozással) bevezette azt a módszert, amely a kamera kalibráció de facto szabványává vált. Zhang módszere csak egy síkbeli sakktábla mintázatot igényel sima felületre nyomtatva, nincs szükség drága 3D tesztmezőre vagy precíziós optikai padra.

Matematikai keretrendszer: A módszer a H homográfiát használja ki egy síkbeli kalibrációs mintázat (Z=0 a világkoordinátákban) és annak képvetülete között. A sakktábla minden egyes képéhez a homográfiát az ismert sarokpozíciókból és azok detektált képkoordinátáiból számítja. A homográfia két korlátozást biztosít a belső paraméterekre az abszolút kúp segítségével:

h₁ᵀ(A⁻ᵀA⁻¹)h₂ = 0 h₁ᵀ(A⁻ᵀA⁻¹)h₁ = h₂ᵀ(A⁻ᵀA⁻¹)h₂

Ezek a korlátok abból következnek, hogy az R forgatási mátrix r1 és r2 oszlopai ortonormálisak. n képpel 2n egyenlet áll rendelkezésre, és az A belső mátrixnak (amely K-val egyenértékű) 5 ismeretlen paramétere van (fx, fy, cx, cy, s). Minimum 3 kép 6 egyenletet biztosít egy zárt alakú megoldáshoz.

Megoldási folyamat: A zárt alakú megoldást analitikusan számítja, majd maximum-likelihood becsléssel pontosítja a Levenberg-Marquardt algoritmus segítségével. A pontosítás minimalizálja a teljes visszavetítési hibát:

min Σᵢⱼ ||pᵢⱼ - p̂(K, Rᵢ, tᵢ, Pⱼ)||²

ahol pᵢⱼ a detektált j sarokpont az i képben, és p̂ a modellből vetített sarokpont. A radiális torzítási paramétereket (k1, k2) jellemzően egy második szakaszban adják hozzá az optimalizáláshoz.

Mintázat követelményei: Megbízható eredményekhez a sakktáblának meg kell felelnie a < 0,1 mm síkságnak, a mintázat mérete 7×10 és 9×12 sarokpont között legyen, a négyzetméret 10-30 mm legyen, és 10-20 kép készüljön változatos tájolásokban. A képeknek le kell fedniük az érzékelő összes kvadránsát, beleértve a sarkokat és széleket is, mivel a torzítási modell a sarokadatok nélkül gyengén meghatározott.

Degenerált konfigurációk: A módszer sikertelen, ha a mintázat tiszta eltolást végez (nincs forgatás a képek között), vagy ha az összes képet a képsíkkal párhuzamos mintázattal készítik. Ez az oka annak, hogy a kalibráció megköveteli a sakktábla döntését és forgatását a felvételek között.

3D tesztmező kalibráció

Zhang módszere előtt a kalibrációt pontosan felmért 3D tesztmezőkkel végezték, ismert koordinátájú célpontok tömbjeivel, amelyek egy meghatározott térfogatot töltöttek ki. A kamera több pozícióból fényképezi a tesztmezőt, és az ismert 3D-2D megfeleltetések közvetlenül meghatározzák az összes kalibrációs paramétert. Ez a módszer éri el a legnagyobb pontosságot (< 0,1 pixel RMS), de drága földmérési eszközöket, fizikai teret és karbantartást igényel. Továbbra is az arany standard a metrológiai alkalmazásokban, ahol maximális pontosságra van szükség és a költségvetés engedi.

Önkalibráció kötegegyenlítésben

Az önkalibráció (helyszíni kalibráció) a kamera paramétereit a 3D rekonstrukcióval egyidejűleg becsüli meg a kötegegyenlítés (bundle adjustment) során. Ez a megközelítés központi szerepet játszik a modern Structure from Motion (SfM) megoldásokban, beleértve az Agisoft Metashape, Pix4Dmapper, COLMAP és RealityCapture rendszereket.

Hogyan működik: A folyamat több ezer kapcsolópontot detektál az átfedő képeken jellemző detektorok (SIFT, AKAZE, SuperPoint) segítségével. Egy durva kamera modell inicializálódik az EXIF metaadatokból. A kötegegyenlítés ezután egyidejűleg pontosítja a kamera belső paramétereit (K, torzítási együtthatók), a kamera külső paramétereit (R, t minden képhez) és a 3D pontkoordinátákat (Xⱼ) a teljes visszavetítési hiba minimalizálásával az összes megfigyelésre.

Kritikus követelmények: Az önkalibráció konvergens képeket (nem párhuzamos optikai tengelyek), ortogonális dőlésszögeket, teljes kép lefedést (különösen a széleket és sarkokat), valamint sík terep esetén ferde felvételeket igényel 20-45°-os nadírtól eltérő szögben. E feltételek nélkül a becslési probléma rosszul meghatározott, a radiális torzítási paraméterek erősen korrelálnak a magassággal, ami a kupola hatást eredményezi.

Előzetes kalibráció vs. helyszíni kalibráció

A fotogrammetriai munkafolyamat tervezésének alapvető döntése, hogy a kamerát ellenőrzött környezetben kalibrálják előre, vagy a helyszíni önkalibrációra hagyatkoznak.

A téglalap alakú, csak nadír blokkoknál, amelyek jellemzőek az infrastruktúra-ellenőrzésre, az előzetes kalibráció pontosabb eredményeket ad, mert a blokkgeometria nem elegendő a torzítási paraméterek magasságtól való leválasztásához. A pontossági különbség jelentősen csökken, ha megfelelő számú terepi illesztőpont (GCP) van elosztva a blokk széleinél és középpontjaiban. Az optimális megközelítés mindkét módszert kombinálja: kalibrálja előre a kamerát laboratóriumi körülmények között Zhang módszerével, majd engedélyezze az önkalibrációs pontosítást az SfM folyamatban csak akkor, ha a blokk ferde képeket is tartalmaz (a képek ≥10%-a 20-45°-os dőlésszögben).

A kalibráció stabilitása az idő múlásával

A kamera kalibrációs paraméterei nem állandók. A termikus hatások, mechanikai sokkok és az öregedés eltolódást okoznak bennük.

Termikus hatások

A hőmérsékletváltozások mérhető geometriai eltolódást okoznak a fogyasztói kamerákban. Az MDPI Sensors (2017) folyóiratban publikált kutatás 0,01-0,05%/°C fókusztávolság-eltolódást mutatott ki. Egy 4000 pixeles fókusztávolságnál ez 0,4-2,0 pixel eltolódást jelent 10°C-os változásonként. A főpont 0,1-0,5 pixel/°C eltolódása jellemző, és a domináns radiális torzítási együttható k₁ 1-5%-ot változhat 30°C-os tartományon. Egy 25°C-on felszálló és 10°C-os üzemi magasságra emelkedő drón 15°C hőmérsékletváltozást tapasztal, ami 6-30 pixel vagy 1,5-7,5 mm mérési hibának megfelelő fókusztávolság-eltolódást okoz 1 mm GSD mellett. A fotogrammetriai pontosság 2-4×-es javulást mutat, ha a termikus hatásokat modellezik és kompenzálják.

Mechanikai sokkok

A fogyasztói kategóriájú kamerák geometriailag törékenyek. Egy kamera leejtése 1-10 pixellel eltolhatja a főpontot. A cserélhető objektívek eltávolítása és visszahelyezése megváltoztathatja a karima-fókusztávolságot, 2-5 pixellel eltolva a főpontot. Az autofókusz mechanizmusok minden fókuszálási művelettel megváltoztatják a főtávolságot. Az érzékelő- vagy lencse-eltolásos képstabilizáció változó geometriai eltolásokat vezet be, ezért fotogrammetriai használat esetén ki kell kapcsolni.

Újrakalibráció gyakorisága

A nem kalibrált kamerák hatása a mérésekre

Egy nem kalibrált kamera szisztematikus hibákat vezet be minden származtatott mérésbe. E hibák terjedésének megértése elengedhetetlen azon ellenőrzési munkafolyamatok tervezéséhez, amelyek megfelelnek a pontossági követelményeknek.

A kupola hatás

A kupola hatás a nem megfelelő kalibráció legálomosabb következménye a légifotogrammetriában. Szisztematikus magassági hibában nyilvánul meg, ahol a rekonstruált felület középpontja magasabb a széleknél (kupolásodás) vagy alacsonyabb a széleknél (tálasodás). Az ok-okozati mechanizmus a radiális torzítás (különösen k₁) és a magasság közötti erős korreláció a csak nadír felvételekből álló blokkokban, a kötegegyenlítés tévesen a radiális torzítást magasságváltozásként kezeli, sima, szisztematikus hibafelületet hozva létre, amely valósághűnek tűnik, de geometriailag hibás. Mértéke: a repülési magasság 0,1-0,5%-a (10-50 cm 100 m magasságnál, 1-5 cm 20 m magasságnál). Mérséklési stratégiák: ferde képek bevonása 20-45°-os nadírtól eltérő szögben (a blokk képeinek legalább 10%-a), GCP-k elosztása a blokk széleinél és középpontjaiban, keresztirányú sávok repülése (dupla rács mintázat), és GNSS-támogatott kameraállomások használata.

Kalibráció közeltávú fotogrammetriához

A közeltávú fotogrammetria (kamera-tárgy távolság < 300 m) profitál az erősen konvergens kamerahálózatokból, ahol a kamera ugyanazon térrészre irányul több irányból. Az ideális kalibrációs hálózat konvergens képeket használ 60-120°-os szögkülönbségekkel, a kamera mind a négy kvadránsba (0°, 90°, 180°, 270°) fordítva, és a képek kitöltik az összes érzékelő sarkot és szélét.

A kódolt célpontok, egyedi azonosítási mintázattal ellátott kör alakú retroreflektív jelzők, automatikus azonosítást, szubpixeles mérési pontosságot (0,01-0,05 pixel centroid) és automatikus megfeleltetést biztosítanak. A kódolt célpontokkal végzett közeltávú kalibráció következetesen 0,1 pixel alatti RMS visszavetítési hibát és 1:50 000 és 1:200 000 közötti tárgytér-pontossági arányt (a tárgy méretének és a mérési pontosságnak az aránya) ér el.

Kalibráció drón/UAV kamerákhoz

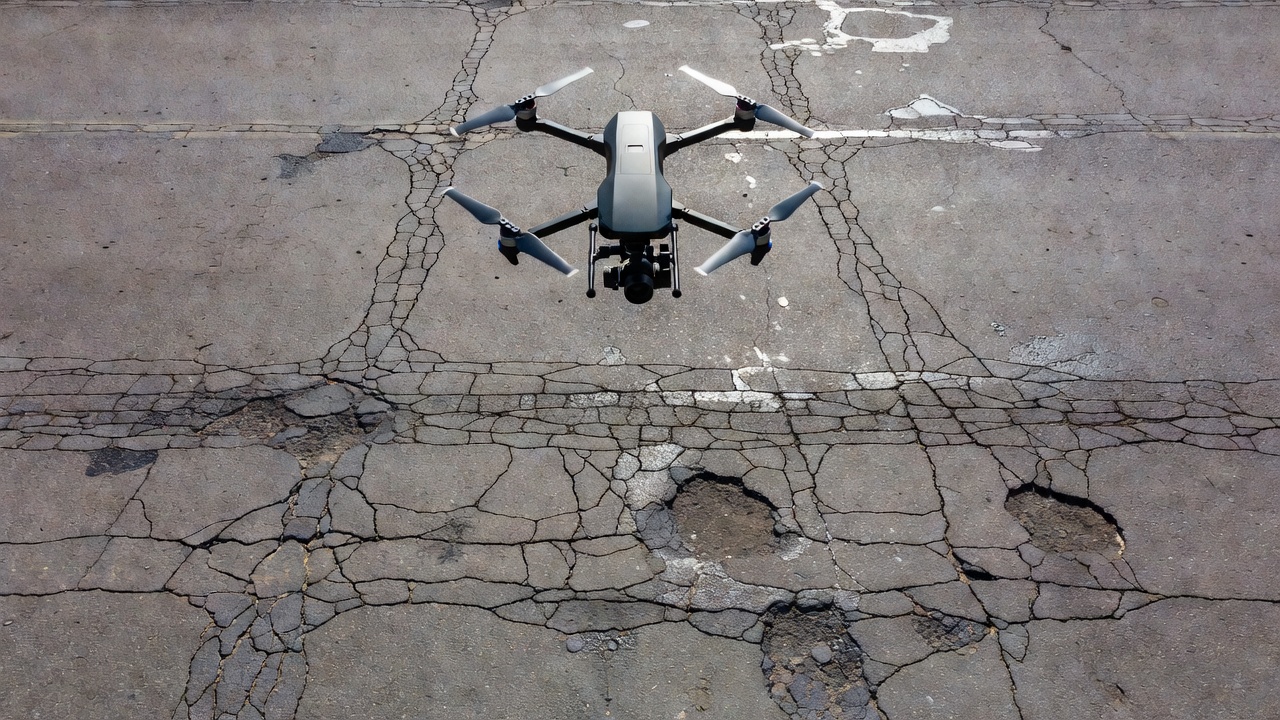

A drón alapú fotogrammetria egy kihívásokkal teli középutat foglal el, ahol a fogyasztói kategóriájú kamerák (a közeltávú kalibráció kihívásait kölcsönvéve) találkoznak a légi blokkgeometriával (a légifotogrammetria korlátait kölcsönvéve). Az egyedi kihívások közé tartozik a kemény landolásokból és gimbal sokkokból eredő mechanikai instabilitás, az autofókusz, amely repülés közben megváltoztatja a főtávolságot, a 10-40°C közötti hőmérsékleti gradiensek a talaj és a magasság között, valamint a CMOS redőnyzár (rolling shutter), amely geometriai torzítást vezet be.

Ajánlott repülési konfigurációk

Roncella és Forlani (Sensors, 2021) kutatása kimutatta, hogy a pontossági különbség az optimális és a rossz kalibrációs konfigurációk között közel egy nagyságrend lehet UAV blokkok esetén. Az önkalibráció ferde képekkel (a blokk képeinek ≥10%-a 20-45°-os dőlésszögben) dupla rácsos repülési mintázattal kombinálva a kupola hatást a repülési magasság 0,1-0,5%-áról < 0,01%-ra csökkenti.

Kalibrációs minőségértékelés

Egy kalibráció csak annyira jó, amennyire a minőségértékelése. Több kiegészítő mérőszámot kell értékelni annak meghatározásához, hogy a kalibráció megfelel-e a célnak.

Visszavetítési hiba

Az RMS visszavetítési hiba (RPE) a legszélesebb körben használt kalibrációs minőségi mérőszám. A detektált képjellemzők és a kamera modellből és 3D koordinátákból számított pozícióik közötti 2D pixelkülönbséget méri: RPE = √(1/n × Σ||xᵢ - x̂ᵢ||²).

Kritikus figyelmeztetés: Az RPE betanítási hiba. Azt méri, hogy a modell mennyire illeszkedik a becsléshez használt adatokhoz. Az alacsony RPE nem garantálja a jó kalibrációt a túlillesztés kockázata miatt (túl sok paraméter a rendelkezésre álló korlátokhoz képest). Mindig érvényesítsen független ellenőrző pontokkal, amelyek a kalibrációs képekben mérve lettek, de nem használták őket a paraméterbecslésben.

Variancia-kovariancia elemzés

A Cx = σ₀² × (JᵀJ)⁻¹ variancia-kovariancia mátrix alapvető bizonytalansági információt nyújt, ahol σ₀² az a posteriori varianciafaktor és J a Jacobi-mátrix. Az egyes paraméterek szórása a megfelelő diagonális elem négyzetgyöke. A paraméter szignifikanciája a t-statisztikával értékelhető t = |pᵢ| / σ(pᵢ): t > 2,0 95%-os konfidenciaszinten szignifikáns.

Korrelációs monitorozás

A legkritikusabb korreláció, amelyet figyelni kell, a fókusztávolság (fx) és a radiális torzítás (k₁) között van:

A 0,9 feletti korrelációk fx és k₁ között azt jelzik, hogy a képblokkból hiányoznak a ferde nézőpontok, és az önkalibráció megbízhatatlan eredményeket ad. Ilyenkor előzetes kalibráció vagy további ferde képek szükségesek.

USGS irányelvek

Az USGS Open-File Report 2023-1033 előírja, hogy az összes kalibrációs paramétert és azok bizonytalanságát metaadatként kell jelenteni, a kalibrációs módszert és dátumot dokumentálni kell, a kalibrációs környezetet (hőmérséklet, páratartalom) rögzíteni kell, validációs mérőszámokat (RPE, ellenőrzőpont maradékok) kell biztosítani, és az újrakalibrációs előzményeket meg kell őrizni.

Kalibráció az infrastruktúra-ellenőrzésben és repedésmérésben

Az infrastruktúra-ellenőrzés, különösen a burkolati repedésmérés, szigorú követelményeket támaszt a kamera kalibrációval szemben. Az akár 0,1 mm széles repedéseket is megbízhatóan kell detektálni és mérni, ami szubmilliméteres mérési pontosságot igényel nagy felületeken.

Burkolat-ellenőrző kamera paraméterek (ISPRS 2025 tanulmány)

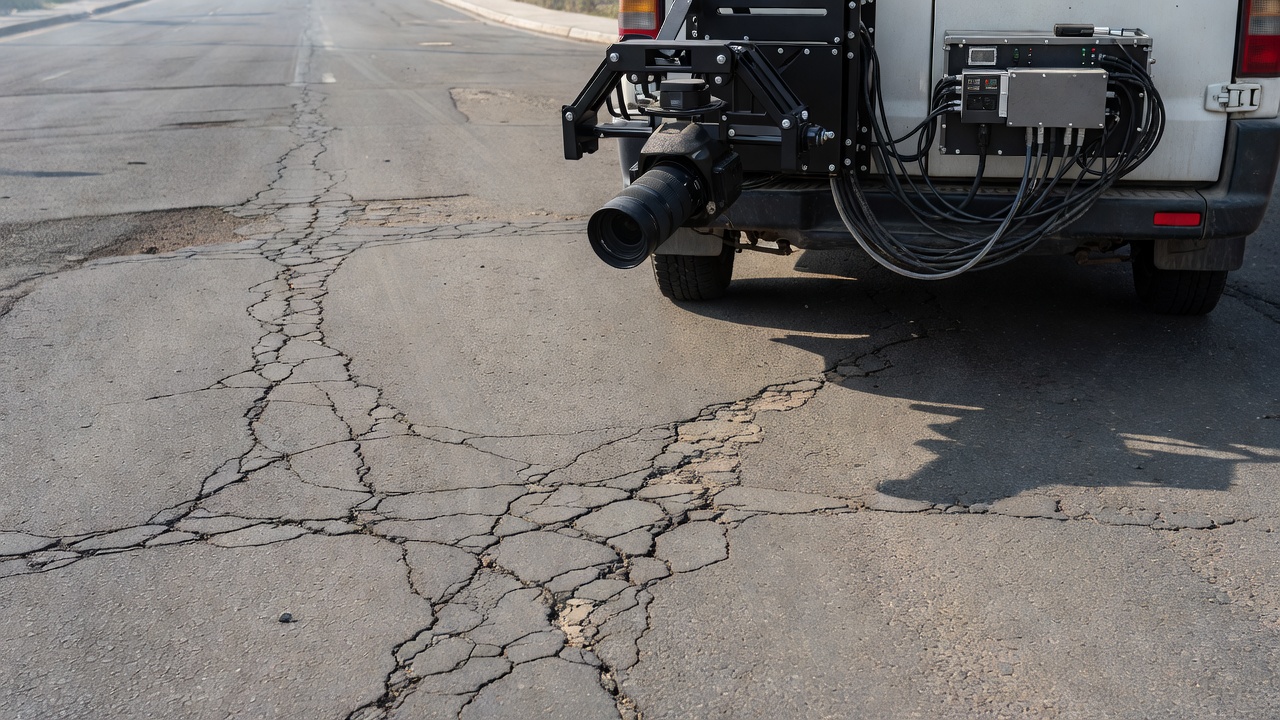

Egy közelmúltbeli ISPRS burkolat-ellenőrzési tanulmány (Darwish & Ahmed, 2025), amely járműre szerelt kamera rendszert használt 2,237 m magasságban, a következő kalibrációs paramétereket jelentette:

Hatás a repedésmérésre

A nem kalibrált kamerák szisztematikus hibákat vezetnek be, amelyek közvetlenül befolyásolják a repedésmérést. Egy 5 pixeles nem korrigált hordó torzítás a kép széleinél 5 mm hibát jelent 1 mm GSD mellett, ami elegendő a szubmilliméteres repedések teljes elfedésére vagy a hajszálrepedések 200-500%-os hamis kiszélesítésére. A 10 pixeles főpont hibák 10 mm laterális eltolást okoznak a repedés helyzetében. A 2%-os fókusztávolság hibák 2%-os skálázási hibákat eredményeznek a repedésszélesség mérésekben.

A kalibráció három kritikus transzformációt tesz lehetővé a burkolat-ellenőrzésben: a lencse torzítás korrekcióját (a hordó/párna torzítás eltávolítása, ami egyébként torzítaná a repedés geometriáját a kép széleinél), az ortogonális vetítést (a perspektivikus képek konvertálása madártávlati ortografikus nézetekké, ahol a valódi metrikus mérések lehetségesek), és a metrikus skálázást (a pixel és milliméter közötti pontos kapcsolat megállapítása az útfelületen).

Összefoglalás és legjobb gyakorlatok

A kamera kalibráció minden fotogrammetriai mérés alapja. Nélküle a képek minőségi felvételek, nem kvantitatív adatok. Megfelelő kalibrációval szubmilliméteres mérési pontosság érhető el akár fogyasztói kategóriájú kamerákkal is.

Főbb tanulságok

1. Minden kamera-lencse kombinációnak egyedi kalibrációs paraméterei vannak, soha ne feltételezze a paramétereket ugyanazon modellből vagy másik egységből.
2. A kalibrációs paraméterek idővel eltolódnak, a termikus hatások (~0,01-0,05%/°C), mechanikai sokkok és az öregedés mind rontják a kalibráció érvényességét.
3. Az önkalibráció nem csodaszer, ferde képek (20-45°) nélkül az fx és k₁ közötti korreláció a repülési magasság 0,1-0,5%-ának megfelelő kupola hatás hibákat okoz.
4. Az előzetes kalibráció + önkalibrációs pontosítás az optimális megközelítés, a labor kalibráció robusztus kezdeti értékeket biztosít, a helyszíni pontosítás alkalmazkodik a terepi körülményekhez.
5. A minőségértékelés több mérőszámot igényel, önmagában az RMS visszavetítési hiba nem elegendő, a variancia-kovariancia elemzés, a paraméter szignifikancia tesztelés és a független ellenőrzőpont validáció elengedhetetlen.
6. Burkolat-ellenőrzéshez a kalibráció σ = ±1,0 mm pontosságot tesz lehetővé, amint azt az ISPRS 2025 tanulmány bemutatta.
7. Dokumentáljon mindent, a kalibrációs paramétereket, bizonytalanságokat, módszert, dátumot és környezeti feltételeket metaadatként kell megőrizni minden ellenőrzési adatkészlethez.

Legjobb gyakorlatok ellenőrzőlista

• Minden kamera-lencse kombinációt egyedileg kalibráljon
• Használjon 15-20 sakktábla képet, amelyek lefedik az összes érzékelő kvadránst
• Ellenőrizze a tábla síkságát < 0,1 mm
• Rögzítse a zoom és fókusz gyűrűket, kapcsolja ki az autofókuszt és képstabilizációt
• Végezzen előzetes kalibrációt a terepi bevetés előtt
• Engedélyezze az önkalibrációs pontosítást az SfM-ben csak ferde képekkel (≥10% 20-45°-nál)
• Tartalmazzon keresztirányú sávokat (dupla rács) UAV blokkokhoz
• Oszlasson el GCP-ket a blokk széleinél és középpontjában
• Figyelje az fx-k₁ korrelációt, szakítsa meg az önkalibrációt, ha ρ > 0,95
• Kalibráljon újra kemény landolások, lencsecsere után és 6 havonta
• Akklimatizálja a kamerát az üzemi hőmérsékletre a kalibráció előtt
• Érvényesítse a kalibrációt független ellenőrző pontokkal
• Jelentse az összes kalibrációs paramétert bizonytalanságokkal együtt metaadatként
• Burkolat-ellenőrzéshez: ellenőrizze a kalibrációt felmért teszt szakasz ellenében

Referenciák

• Zhang, Z. (2000). A flexible new technique for camera calibration. IEEE Transactions on Pattern Analysis and Machine Intelligence, 22(11), 1330-1334.
• Brown, D. C. (1971). Close-range camera calibration. Photogrammetric Engineering, 37(8), 855-866.
• Conrady, A. E. (1919). Decentered lens systems. Monthly Notices of the Royal Astronomical Society, 79, 384-390.
• Roncella, R. & Forlani, G. (2021). UAV block geometry design and camera calibration: A simulation study. Sensors, 21(18), 6090.
• Lin, K. Y. et al. (2022). Interpretation and transformation of intrinsic camera parameters used in photogrammetry and computer vision. Sensors, 22(24), 9602.
• Darwish, W. & Ahmed, W. (2025). A simplified Gaussian approach for asphalt crack detection based on deep learning and RGB images. ISPRS Archives, XLVIII-G-2025, 345-352.
• USGS (2023). Guidelines for calibration of uncrewed aircraft systems imagery. Open-File Report 2023-1033.
• Hartley, R. & Zisserman, A. (2004). Multiple View Geometry in Computer Vision. Cambridge University Press, 2nd ed.
• Habib, A. et al. (2014). Stability analysis for a multi-camera photogrammetric system. Sensors, 14(8), 15084-15112.
