Szczegółowy opis algorytmu

Precyzja algorytmiczna

Głębokie spojrzenie na to, jak przekształcamy surowe wideo i dane RTK GNSS w pomiary klasy regulacyjnej, zgodne z ICAO, EASA lub FAA, z dokładnością subpikselową.

Zobacz stos technologiczny Zobacz zgodność

Potok przetwarzania

Od surowych pikseli do precyzyjnych kątów

1. Ekstrakcja klatek i synchronizacja

Proces rozpoczyna się od wideo 4K o wysokiej przepływności, nagranego z prędkością 60 klatek na sekundę. Kluczowe jest zsynchronizowanie klatek wideo z dziennikami RTK GNSS drona przy użyciu precyzyjnych znaczników czasu. Pozwala nam to poznać dokładną pozycję 3D (szerokość geograficzną, długość geograficzną, wysokość) sensora kamery dla każdej pojedynczej klatki wideo, z dokładnością do milisekundy.

2. Detekcja światła z dokładnością subpikselową

Dla każdej klatki stosujemy niestandardowy algorytm wykrywania plamek. Izoluje on światła PAPI w oparciu o progi wysokiej intensywności i sygnatury chromatyczności. Zamiast znajdować po prostu „środkowy piksel”, obliczamy „centroid intensywności”, czyli średnią ważoną klastra pikseli. Technika ta pozwala nam określić położenie światła na sensorze z dokładnością subpikselową (typowo < 0,1 piksela), pokonując ograniczenia rozdzielczości sensora.

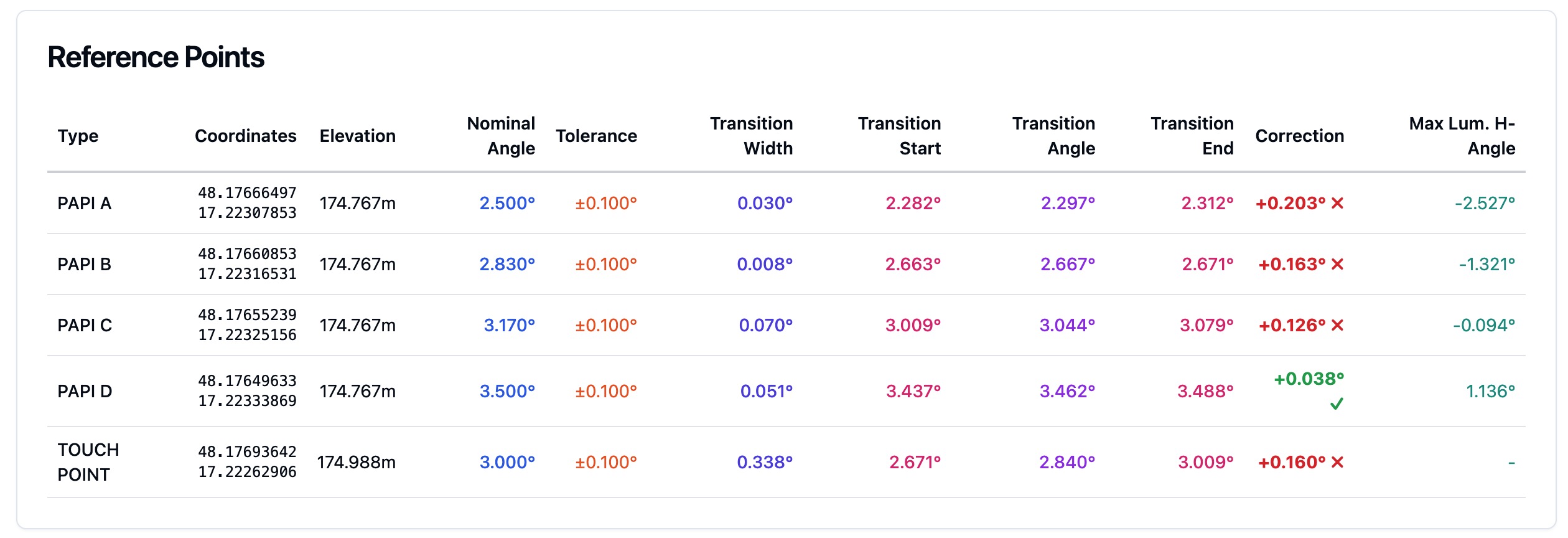

Wizualizacja obliczeń kątów geometrycznych

3. Geometryczne obliczanie kątów

Obliczamy dokładne kąty pionowe względem dwóch kluczowych punktów odniesienia: konkretnej jednostki światła PAPI oraz punktu przyziemienia na pasie startowym (punktu celowania). Poprzez triangulację pozycji RTK GNSS drona względem tych stałych współrzędnych naziemnych, weryfikujemy zarówno indywidualne ustawienie każdej obudowy światła, jak i efektywny kąt ścieżki schodzenia, który prowadzi pilota do prawidłowego miejsca lądowania.

Metryki dokładności

Granice teoretyczne i dokładność w rzeczywistych warunkach

Dokładność naszego systemu jest określana przez dwa główne czynniki: błąd pozycjonowania GNSS i rozdzielczość optyczną.

Udział błędu GNSS.: RTK GNSS zapewnia dokładność pionową ±1,5 cm. Przy odległości pomiarowej 350 m, ten błąd liniowy przekłada się na błąd kątowy zaledwie 0,0025° (około 0,15 minuty kątowej).
Granica rozdzielczości optycznej.: Używając sensora 4K z obiektywem o ogniskowej odpowiadającej 24 mm, jeden piksel obejmuje około 0,0133° (0,8 minuty). Nasze centrowanie subpikselowe poprawia to 10-krotnie, redukując błąd optyczny do < 0,0017° (< 0,1 minuty).
Stabilność gimbala.: Niestabilność mechanicznego gimbala jest łagodzona przez naszą algorytmiczną stabilizację cyfrową. Proces ten matematycznie koryguje drgania, ale w naszym budżecie błędów nadal uwzględniamy surową tolerancję mechaniczną (±0,003°), aby zapewnić konserwatywną, odporną na awarie gwarancję dokładności.
Całkowita dokładność systemu.: Sumując te źródła błędów ($0,0025° + 0,0017° + 0,003°$), nasz teoretyczny błąd w najgorszym przypadku wynosi ±0,0072° (0,43 minuty). Konserwatywnie gwarantujemy ±0,017° (±1 minuta), co mieści się dobrze w tolerancji ICAO wynoszącej ±0,05°.

Benchmark

Porównanie metod

Jak metoda z użyciem drona wypada na tle tradycyjnych technik.

Metoda Dokładność Czas / pas Powtarzalność Zakłócenia Wynik

Dron TarmacView NASZA

Doskonała ±0,017° / ±1 min

~20 min

Wysoka Zautomatyzowana ścieżka

Minimalne Brak zamknięcia

Raport cyfrowy Dowód foto / wideo

Kontrola lotnicza (samolot)

Standardowa ±0,05° / ±3 min

~60 min

Średnia Zależna od pilota

Niskie Brak zamknięcia, wymaga slotu

Zaliczony / niezaliczony Dane analogowe

Klinometr naziemny

Średnia Tylko statycznie

1–2 h

Niska Odczyt ludzki

Średnie Wymagany dostęp

Ręczny dziennik Brak dowodu wizualnego

Wartości dokładności według tolerancji ICAO Annex 14 Vol. I, 5.3.5.

Czynniki dokładności i optymalizacja

Szczegółowa analiza, dlaczego każda metoda działa tak, a nie inaczej, oraz jak można zmaksymalizować dokładność.

Dron TarmacView: Nasz system osiąga doskonałą dokładność poprzez całkowite wyeliminowanie błędu ludzkiego. W przeciwieństwie do pilota, który musi subiektywnie ocenić przejście kolorów, nasze algorytmy wizji komputerowej analizują sygnaturę spektralną światła klatka po klatce. W połączeniu ze stabilnością RTK GNSS eliminuje to zmienność czasu reakcji i percepcji człowieka, co skutkuje spójnymi, obiektywnymi pomiarami przewyższającymi standardy ICAO, EASA lub FAA.
Samolot kontroli lotniczej: Tradycyjna kontrola lotnicza w dużym stopniu opiera się na percepcji wzrokowej pilota w celu identyfikacji przejścia z czerwonego na biały. Wprowadza to znaczący błąd ludzki, ponieważ dokładny „punkt przejścia” jest subiektywny i może się różnić między pilotami, a nawet podczas różnych przelotów. Turbulencje atmosferyczne i prędkość statku powietrznego dodatkowo pogarszają precyzję tych subiektywnych obserwacji.
Klinometr naziemny: Klinometry mierzą fizyczne nachylenie obudowy jednostki świetlnej, a nie rzeczywistą wiązkę światła. Chociaż samo urządzenie jest precyzyjne (±1 min), zakłada, że żarówka i soczewka są idealnie wyrównane z obudową. Dokładność jest często pogarszana przez „osiadanie” betonowego fundamentu lub błąd ludzki przy odczycie poziomicy. Klinometry cyfrowe i interferometria laserowa mogą zmniejszyć błąd ludzki, ale nie są w stanie uwzględnić wewnętrznych nieprawidłowości optycznych.

Unikalna przewaga

To, co najlepsze z obu światów

Po co wybierać między danymi a dowodem wizualnym, skoro można mieć jedno i drugie? Nasz system to jedyne rozwiązanie, które łączy rygorystyczną precyzję analityczną instrumentu laboratoryjnego z rzeczywistą wizualną weryfikacją kontroli lotniczej.

Głębokie dane analityczne.: Generujemy dokładne, wysokiej precyzji liczby dla każdego parametru. Nasze szczegółowe wykresy wizualizują rozkład natężenia, widmo kolorów i przejście kątowe z poziomem szczegółowości, którego metody analogowe po prostu nie są w stanie dorównać.
Weryfikacja wizualna.: Dane to nie tylko abstrakcyjne liczby. Dostarczamy rzeczywistą klatkę wideo odpowiadającą każdemu punktowi pomiarowemu. Możesz zobaczyć dokładnie to, co widzi pilot, wzbogacone o nakładkę danych, zapewniając niepodważalne potwierdzenie optyczne wyników.
Pełna walidacja.: Inne metody wymuszają kompromis: klinometry dają liczby bez kontekstu wizualnego, a kontrole lotnicze dają kontrolę wzrokową bez precyzyjnych liczb. TarmacView dostarcza jedno i drugie, zapewniając całkowitą pewność co do bezpieczeństwa systemu PAPI.
