Inspekcja i Ocena Stanu Łat dla Nawierzchni Lotniskowych i Drogowych

Definicja i Znaczenie Inspekcji Łat

Inspekcja stanu łat to systematyczna ocena wcześniej naprawionych obszarów na powierzchniach nawierzchni, mająca na celu ocenę ich aktualnego działania, identyfikację mechanizmów deterioracji oraz przypisanie poziomów dotkliwości do obliczeń Wskaźnika Stanu Nawierzchni (PCI) i systemów zarządzania utrzymaniem. Zgodnie z ASTM D5340 — Standardową Metodą Badania Wskaźnika Stanu Nawierzchni Lotniskowych oraz podręcznikami identyfikacji uszkodzeń PAVER opracowanymi przez Laboratorium Badawcze Inżynierii Budowlanej Korpusu Inżynieryjnego Armii Stanów Zjednoczonych (ERDC-CERL), łata jest zdefiniowana jako obszar, w którym oryginalna nawierzchnia została usunięta i zastąpiona materiałem wypełniającym. Zgodnie z metodologią PAVER, łata jest zawsze uważana za wadę, niezależnie od tego, jak dobrze działa.

Uzasadnienie traktowania wszystkich łat jako wad wynika z podstawowej natury łatania jako nieciągłości w strukturze nawierzchni. Nawet doskonale wykonana łata wprowadza interfejs materiałowy, w którym materiał łaty styka się z oryginalną nawierzchnią — ten interfejs stanowi płaszczyznę osłabienia, w której najprawdopodobniej wystąpi infiltracja wody, przemieszczenie różnicowe i inicjacja przyszłych uszkodzeń. Sam materiał łaty, czy to mieszanka mineralno-asfaltowa na gorąco (HMA), mieszanka na zimno, cement portlandzki (PCC), czy też zastrzeżone materiały szybkowiążące, będzie miał inne właściwości rozszerzalności cieplnej, charakterystykę sztywności i zachowanie podczas starzenia w porównaniu z otaczającą nawierzchnią. Różnice te stwarzają potencjał do uszkodzenia związania, spękań odbitych, różnicowego osiadania i niekompatybilności materiałowej, które mogą zagrozić zarówno łacie, jak i sąsiedniej nawierzchni.

Okólnik Doradczy FAA 150/5380-6C — Wytyczne i Procedury Utrzymania Nawierzchni Lotniskowych podkreśla, że terminowe utrzymanie i naprawa nawierzchni, w tym łatanie, są niezbędne do utrzymania odpowiedniej nośności, dobrej jakości jazdy niezbędnej do bezpiecznej eksploatacji statków powietrznych, dobrych właściwości tarcia we wszystkich warunkach pogodowych oraz minimalizacji potencjału Ciał Obcych (FOD). Badania stanu łat dostarczają bezpośredniej informacji zwrotnej, czy naprawy utrzymaniowe osiągają zamierzoną żywotność i czy ukryte problemy z nawierzchnią pozostają nierozwiązane.

Proces inspekcji łat jest standardowym elementem wszystkich głównych protokołów badań stanu nawierzchni, w tym:

• ASTM D5340 — Standardowa Metoda Badania Wskaźnika Stanu Nawierzchni Lotniskowych
• UFC 3-260-16 — Zunifikowane Kryteria Obiektów dla Badań Stanu Nawierzchni Lotniskowych (Departament Obrony USA)
• Podręcznik Identyfikacji Uszkodzeń FHWA LTPP — Program Długoterminowych Osiągów Nawierzchni (Publikacja FHWA-HRT-13-092)
• ACI 201.1R — Przewodnik Przeprowadzania Inspekcji Wizualnej Betonu w Eksploatacji
• Dokument ICAO 9157 Część 3 — Podręcznik Projektowania Lotnisk: Nawierzchnie

Kryteria Oceny Łat dla Nawierzchni Asfaltowych

Podręcznik Identyfikacji Uszkodzeń Nawierzchni Lotniskowych Asfaltowych PAVER (kod uszkodzenia PAVER 50) definiuje łatanie i łaty przy wykopach instalacyjnych dla nawierzchni o powierzchni asfaltowej z trzema poziomami dotkliwości opartymi na stanie łaty, działaniu i potencjale Ciał Obcych (FOD). Kryteria te są stosowane podczas wizualnych badań stanu nawierzchni przeprowadzanych zgodnie z ASTM D5340.

Łata o Niskiej Dotkliwości (L)

Łata o niskiej dotkliwości jest w dobrym stanie i działa zadowalająco, z niewielkim lub zerowym potencjałem FOD. Materiał łaty jest nienaruszony, dobrze związany z otaczającą nawierzchnią na wszystkich krawędziach i nie wykazuje oznak osiadania, wypychania, wybrukowania, spękania ani deterioracji materiału. Tekstura powierzchni łaty jest zgodna z sąsiednią nawierzchnią i nie ma zauważalnej różnicy w jakości jazdy podczas przejazdu przez łatę. Łaty o niskiej dotkliwości nie wymagają natychmiastowej interwencji utrzymaniowej i mogą działać prawidłowo przez kilka lat.

Specjalne modyfikacje oceny dla łat o niskiej dotkliwości:

1. Łaty z AC o gęstej gradacji w nawierzchniach z porowatej warstwy tarcia (PFC): Zastosowanie łat z AC o gęstej gradacji w nawierzchniach PFC powoduje efekt tamowania wody na łacie, co przyczynia się do zróżnicowanej odporności na poślizg powierzchni. Łata o niskiej dotkliwości z gęstej gradacji w nawierzchni PFC musi być oceniona jako średnia dotkliwość ze względu na problem różnicowego tarcia, jaki stwarza to dla operacji statków powietrznych.
2. Sztywne materiały naprawcze na nawierzchniach AC: Stosowanie sztywnych materiałów naprawczych, takich jak PCC, na nawierzchniach asfaltowych jest odradzane przez wytyczne FAA. Łata o niskiej dotkliwości ze sztywnego materiału na nawierzchni AC musi być oceniona jako średnia dotkliwość ze względu na niekompatybilność materiałową i różnicową reakcję pod obciążeniem.

Łata o Średniej Dotkliwości (M)

Łata o średniej dotkliwości jest nieco zniszczona i w pewnym stopniu wpływa na komfort jazdy, z pewnym potencjałem FOD. Łata wykazuje jeden lub więcej z następujących stanów: częściowe uszkodzenie związania krawędzi, gdzie łata oddzieliła się od otaczającej nawierzchni na częściach swojego obwodu; widoczne spękania w materiale łaty; niewielkie osiadanie powierzchni łaty względem otaczającej nawierzchni (zazwyczaj mniej niż 13 mm / 0,5 cala); wybrukowanie powierzchni z utratą kruszywa; lub zauważalną, ale nie silną nierówność podczas przejazdu. Łaty o średniej dotkliwości powinny być zaplanowane do naprawy lub wymiany w najbliższym programie utrzymania.

Ocena średniej dotkliwości jest również minimalną obowiązkową oceną dla:

• Łat z AC o gęstej gradacji w nawierzchniach PFC (niezależnie od widocznego stanu)
• Sztywnych materiałów naprawczych (PCC, zastrzeżonych sztywnych łat) na nawierzchniach AC

Łata o Wysokiej Dotkliwości (H)

Łata o wysokiej dotkliwości jest mocno zniszczona i znacząco wpływa na komfort jazdy lub ma wysoki potencjał FOD. Łata wymaga wymiany. Stany wysokiej dotkliwości obejmują: całkowite uszkodzenie związania krawędzi z przerwami między łatą a otaczającą nawierzchnią; poważne spękanie materiału łaty z luźnymi lub przemieszczonymi kawałkami; znaczne osiadanie przekraczające 25 mm (1 cal) stwarzające ryzyko potknięcia lub możliwość akwaplanacji; wypychanie lub przemieszczenie boczne łaty; rozległe wybrukowanie z utratą grubego kruszywa; lub dezintegrację materiału do tego stopnia, że łata nie spełnia już swojej funkcji strukturalnej. Łaty o wysokiej dotkliwości stanowią bezpośrednie zagrożenie bezpieczeństwa dla operacji statków powietrznych i powinny być priorytetowo traktowane do pilnej naprawy.

Zasady Pomiaru Łat

Łatanie jest mierzone w stopach kwadratowych (metrach kwadratowych) powierzchni. Jeśli pojedyncza łata zawiera obszary o różnym poziomie dotkliwości, obszary te muszą być zmierzone i zarejestrowane oddzielnie. Na przykład, łata o powierzchni 25 ft² (2,3 m²) może mieć 10 ft² (0,9 m²) średniej dotkliwości i 15 ft² (1,4 m²) niskiej dotkliwości — te części są rejestrowane jako osobne wpisy w bazie danych badania. Wszelkie uszkodzenia stwierdzone w obszarze łatania nie są rejestrowane osobno; jednak ich wpływ jest brany pod uwagę przy określaniu poziomu dotkliwości łaty. Zasada ta zapobiega podwójnemu liczeniu uszkodzeń i zapewnia, że uszkodzenie łaty uwzględnia łączny wpływ całej występującej deterioracji.

Bardzo duża łata przekraczająca 230 m² (2500 ft²) lub obszar nawierzchni z cienowanymi krawędziami może kwalifikować się jako dodatkowa jednostka próbkowa lub osobna sekcja nawierzchni, zamiast być rejestrowana jako łata w obrębie oryginalnej sekcji. Ten próg uznaje, że bardzo duże łatane obszary zasadniczo zmieniają charakter sekcji nawierzchni.

Kryteria Oceny Łat dla Nawierzchni Betonowych

Dla nawierzchni betonowych (sztywnych), Podręcznik Identyfikacji Uszkodzeń Nawierzchni Lotniskowych Betonowych PAVER rozróżnia dwie kategorie uszkodzeń łat w zależności od wielkości. To zróżnicowanie odzwierciedla różne implikacje strukturalne małych napraw w porównaniu z wymianami dużych obszarów w sztywnych systemach nawierzchni.

Małe Łaty (Kod Uszkodzenia PAVER 66) — Powierzchnia ≤ 0,5 m² (5,5 ft²)

Małe łaty w nawierzchniach betonowych to naprawy powierzchniowe, które nie sięgają pełnej grubości płyty. Zazwyczaj dotyczą one spekań, wykwitów lub miejscowej deterioracji powierzchni. Poziomy dotkliwości są następujące:

• Niska: Łata działa prawidłowo z bardzo niewielką lub zerową deterioracją. Brak potencjału FOD.
• Średnia: Łata uległa deterioracji i/lub wokół krawędzi widoczne jest umiarkowane spekanie. Materiał łaty może być przemieszczony przy znacznym wysiłku, powodując pewien potencjał FOD.
• Wysoka: Łata uległa znacznej deterioracji i/lub wokół krawędzi widoczne jest poważne spekanie. Łata ma wysoki potencjał FOD i wymaga wymiany.

Zasada liczenia małych łat: Jeśli płyta zawiera jedną małą łatę, jest liczona jako jedna płyta z małym łataniem, niezależnie od dotkliwości łaty. Jeśli płyta zawiera więcej niż jedną małą łatę, płyta jest nadal liczona jako jedna płyta z małym łataniem, ale na najwyższym występującym poziomie dotkliwości. Ta metoda liczenia oparta na płytach jest unikalna dla małych łat w nawierzchniach betonowych i różni się od pomiaru opartego na powierzchni stosowanego dla łat asfaltowych.

Duże Łaty (Kod Uszkodzenia PAVER 67) — Powierzchnia > 0,5 m² (5,5 ft²) i Wykopy Instalacyjne

Duże łaty i wykopy instalacyjne w nawierzchniach betonowych stanowią naprawy pełnej głębokości, które zastępują znaczną część oryginalnej płyty. Wykop instalacyjny to specyficzny rodzaj łaty tworzonej, gdy nawierzchnia jest otwierana w celu instalacji lub utrzymania podziemnych mediów. Wykopy instalacyjne podlegają tym samym kryteriom oceny co standardowe duże łaty.

• Niska: Łata działa prawidłowo z bardzo niewielką lub zerową deterioracją. Brak potencjału FOD.
• Średnia: Łata uległa deterioracji i/lub wokół krawędzi widoczne jest umiarkowane spekanie. Materiał łaty może być przemieszczony przy znacznym wysiłku, powodując pewien potencjał FOD.
• Wysoka: Łata uległa deterioracji do stanu powodującego znaczną nierówność i/lub wysoki potencjał FOD. Zakres deterioracji uzasadnia wymianę łaty.

Kluczowe zasady liczenia łat betonowych:

1. Płyty zastępcze NIE są uważane za łaty. Pełna wymiana płyty (gdzie cała płyta została usunięta i ponownie zalana) jest działaniem rekonstrukcyjnym, a nie łataniem. Są one identyfikowane jako oddzielne płyty w inwentarzu nawierzchni.
2. Sąsiadujące płyty zastępcze: Jeśli istnieje znaczna liczba sąsiadujących ze sobą płyt zastępczych (zazwyczaj pokrywających więcej niż jedną czwartą oryginalnej sekcji nawierzchni), zastąpiony obszar powinien być zidentyfikowany jako osobna sekcja nawierzchni, a nie rejestrowany w obrębie oryginalnej sekcji.
3. Wąskie łaty spękań: Jeśli spękanie zostało naprawione wąską łatą (szerokość od 100 do 250 mm / 4 do 10 cali), należy rejestrować tylko spękanie, a nie łatę, na odpowiednim poziomie dotkliwości spękania.

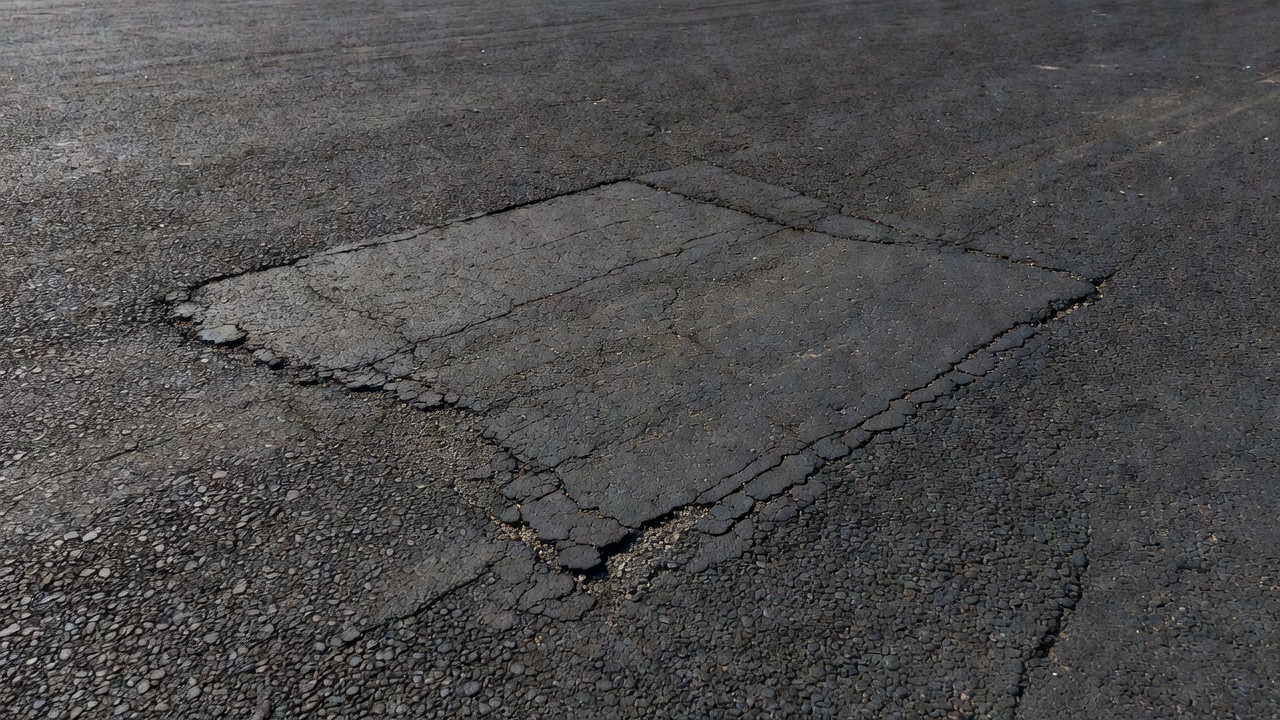

Ocena Związania Krawędzi

Związanie krawędzi jest najważniejszym parametrem w ocenie stanu łaty. Wiązanie między materiałem łaty a otaczającą nawierzchnią decyduje o tym, czy łata funkcjonuje jako integralna część struktury nawierzchni, czy jako luźna wkładka stwarzająca zagrożenia FOD i ścieżki infiltracji wody.

Tryby Uszkodzenia Związania Krawędzi

Debonding występuje, gdy materiał łaty oddziela się od pionowej ściany otaczającej nawierzchni wzdłuż obwodu łaty. Tworzy to wąską szczelinę, która umożliwia infiltrację wody do struktury nawierzchni poniżej, przyspiesza złuszczanie warstwy sczepnej lub wiążącej oraz umożliwia postępującą deteriorację od krawędzi do wewnątrz. Debonding jest zazwyczaj inicjowany przez:

• Niewystarczającą warstwę sczepną: Nieodpowiednią ilość aplikacji lub niewłaściwe utwardzenie warstwy sczepnej przed ułożeniem łaty.
• Zanieczyszczoną powierzchnię wiązania: Nieoczyszczenie pionowych ścian istniejącej nawierzchni przed ułożeniem materiału łaty, pozostawiając kurz, wilgoć lub zanieczyszczenia uniemożliwiające przyczepność.
• Niezgodność termiczną: Różnicową rozszerzalność cieplną między materiałem łaty a otaczającą nawierzchnią, szczególnie gdy mieszanka na zimno jest używana w ciepłe dni lub gdy łaty PCC są układane w nawierzchniach AC.
• Obciążenie ruchem przed odpowiednim utwardzeniem: Udostępnienie łaty ruchowi, zanim materiał osiągnie wystarczającą wytrzymałość wiązania.

Metoda oceny: Związanie krawędzi ocenia się wizualnie, badając cały obwód łaty. Cienka sonda metalowa (taka jak szczelinomierz lub ostrze noża) może być użyta do wykrycia szczelin debondingu. Szacuje się procent całkowitego obwodu, który uległ debondingowi, wraz z maksymalną szerokością szczeliny. Zgodnie z wytycznymi PAVER:

• Dobre związanie (niska dotkliwość): Mniej niż 10% obwodu wykazuje jakiekolwiek rozdzielenie; każda szczelina ma mniej niż 3 mm (1/8 cala).
• Częściowe uszkodzenie wiązania (średnia dotkliwość): 10-50% obwodu wykazuje rozdzielenie; szczeliny wahają się od 3 do 13 mm (1/8 do 1/2 cala).
• Całkowite lub prawie całkowite uszkodzenie wiązania (wysoka dotkliwość): Ponad 50% obwodu jest odklejone lub jakakolwiek szczelina przekracza 13 mm (1/2 cala); materiał może być luźny lub ruchomy pod wpływem ruchu.

Spekanie Krawędzi

Spekanie krawędzi odnosi się do rozpadu materiału na granicy łaty, gdzie materiał łaty lub krawędź otaczającej nawierzchni pęka i rozdrobnieniu. Różni się to od debondingu tym, że materiał jest faktycznie tracony, tworząc stan wybrukowanej krawędzi. Spekanie krawędzi jest oceniane jako część ogólnej dotkliwości łaty i znacząco zwiększa potencjał FOD, szczególnie na nawierzchniach lotniskowych, gdzie luźny materiał może być wciągnięty przez silniki statków powietrznych.

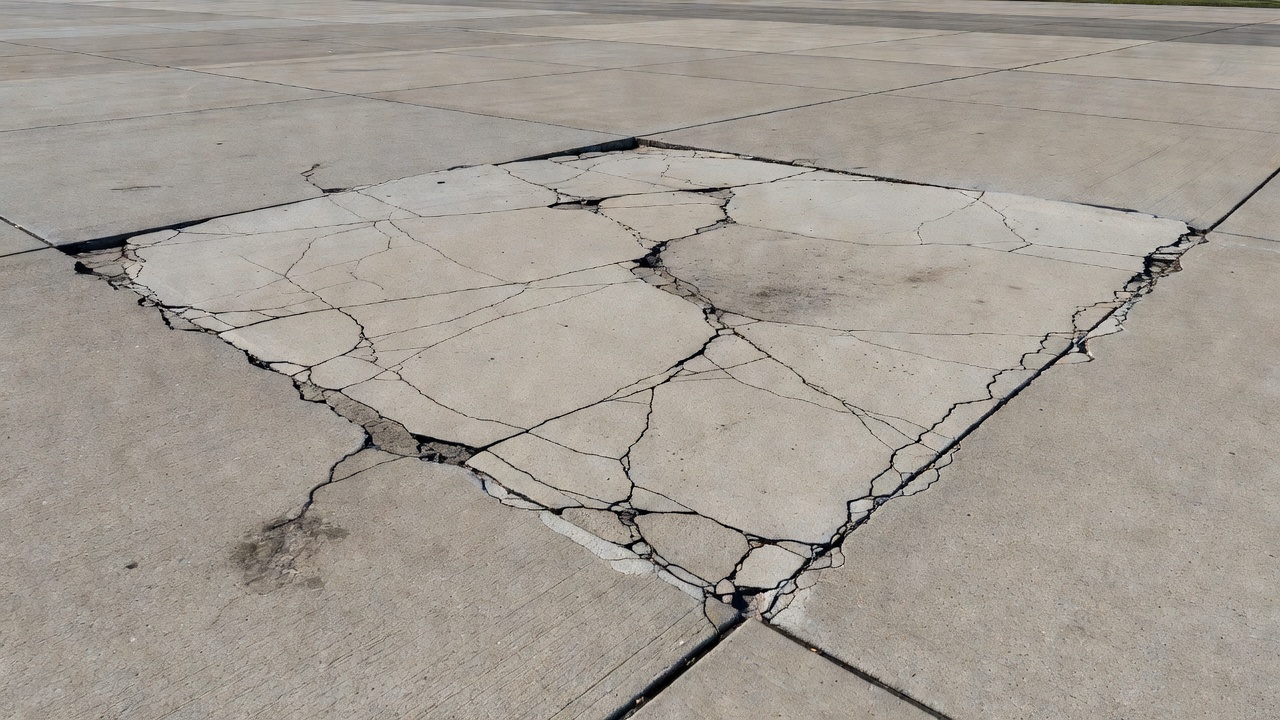

Osiadanie i Wypychanie Łat

Osiadanie w łatowanym obszarze odnosi się do przemieszczenia powierzchni łaty w dół poniżej poziomu otaczającej nawierzchni. Wypychanie odnosi się do przemieszczenia bocznego lub poziomego ruchu materiału łaty, objawiającego się zazwyczaj jako wybrzuszenie lub grzbiet na krawędzi łaty.

Ocena Osiadania

Osiadanie mierzy się, umieszczając 3-metrową (10-stopową) łatę prostującą na łacie i mierząc maksymalną głębokość obniżenia względem otaczającej nawierzchni. Kryteria nawierzchni lotniskowych FAA (AC 150/5380-6C) i ASTM D5340 zapewniają następujące wytyczne dotyczące pomiaru osiadania:

Osiadanie łat jest najczęściej spowodowane przez:

• Niewystarczające zagęszczenie materiału łaty podczas układania, prowadzące do konsolidacji po zakończeniu budowy pod wpływem ruchu.
• Uszkodzenie podbudowy lub podłoża pod łatą, wskazujące, że pierwotna przyczyna uszkodzenia nawierzchni (taka jak osłabiona warstwa podbudowy, słaby drenaż lub uszkodzenie podłoża gruntowego) nie została rozwiązana podczas naprawy.
• Kompresję materiałów leżących poniżej z ciężaru samego materiału łaty, szczególnie w głębokich łata, gdzie grube warstwy zostały ułożone bez odpowiedniego zagęszczenia.
• Związane z wilgocią osłabienie podłoża pod łatą z powodu infiltracji wody przez odklejone krawędzie lub sąsiednie spękania.

Ocena Wypychania

Wypychanie w łata występuje, gdy materiał łaty przemieszcza się bocznie pod obciążeniem ruchem, zazwyczaj w kierunku ruchu. Najczęściej występuje w:

• Łata na zimno, które nie osiągnęły wystarczającej wytrzymałości lub stabilności.
• Łata ułożonych podczas zimnej pogody, gdzie materiał nie zagęszcza się prawidłowo.
• Głębokich łatach z niewystarczającym bocznym zamknięciem ze ścian otaczającej nawierzchni.
• Łata w strefach wysokiego ścinania, takich jak miejsca zawracania, strefy hamowania i skrzyżowania.

Dotkliwość wypychania ocenia się, mierząc różnicę wysokości między wypchniętym materiałem a oryginalną powierzchnią nawierzchni. Kryteria wypychania PAVER (kod uszkodzenia 54) zapewniają wytyczne: różnica wysokości mniejsza niż 19 mm (3/4 cala) to niska dotkliwość; 19 do 38 mm (3/4 do 1,5 cala) to średnia dotkliwość; a większa niż 38 mm (1,5 cala) to wysoka dotkliwość.

Deterioracja Materiału Łaty

Sam materiał łaty może ulec deterioracji poprzez kilka odrębnych mechanizmów, z których każdy jest oceniany podczas inspekcji stanu.

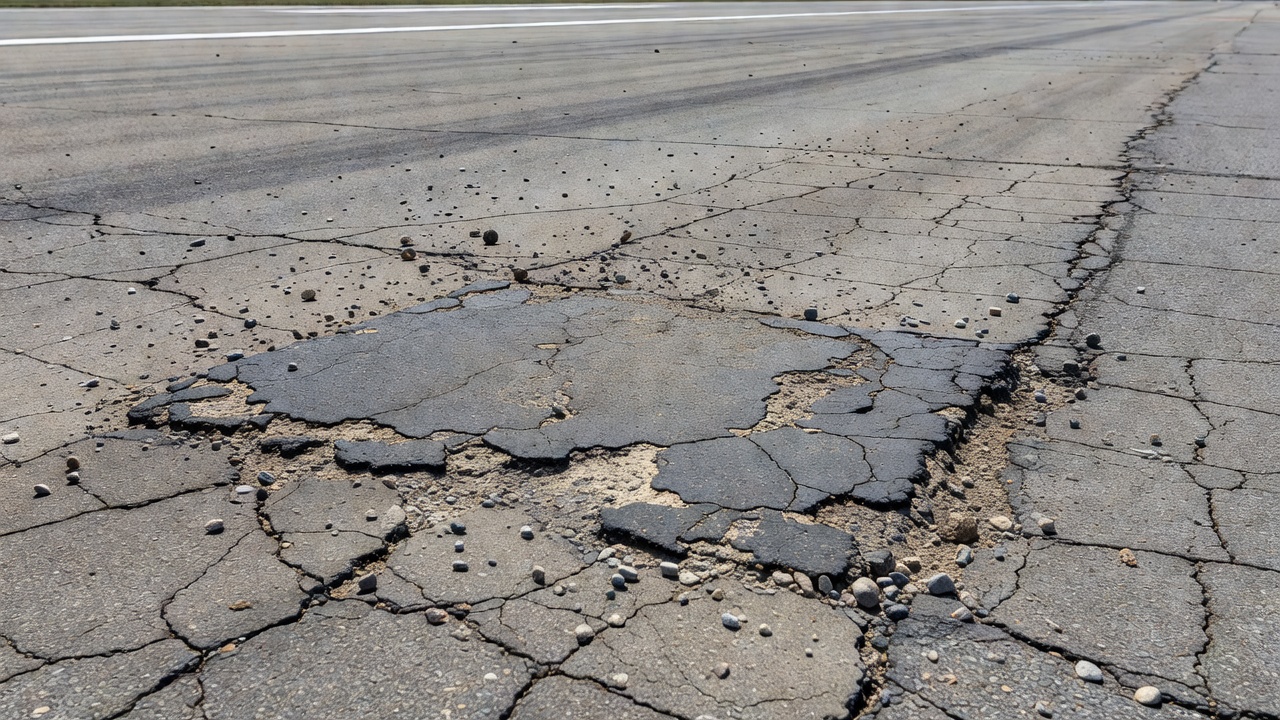

Wybrukowanie Materiału Łaty

Wybrukowanie w łata odnosi się do postępującego wypadania ziaren kruszywa z powierzchni łaty. W metodologii PAVER wybrukowanie definiuje się jako utratę grubych ziaren kruszywa z powierzchni nawierzchni. Dla łat, wybrukowanie ocenia się przy użyciu tych samych kryteriów, co dla ogólnego wybrukowania nawierzchni (kod uszkodzenia 52):

• Niska dotkliwość: 5 do 20 brakujących grubych ziaren kruszywa na jard kwadratowy (metr kwadratowy) powierzchni łaty; brakujące skupiska kruszywa stanowią mniej niż 2% powierzchni. Niewielki lub zerowy potencjał FOD.
• Średnia dotkliwość: 21 do 40 brakujących ziaren na jard kwadratowy; brakujące skupiska stanowią 2-10% powierzchni. Pewien potencjał FOD.
• Wysoka dotkliwość: Ponad 40 brakujących ziaren na jard kwadratowy; brakujące skupiska stanowią więcej niż 10% powierzchni. Wysoki potencjał FOD.

Wybrukowanie w łata jest zazwyczaj spowodowane przez: niewystarczające zagęszczenie pozostawiające wysoką zawartość pustek; słabą przyczepność kruszywa do lepiszcza w mieszance łaty; utlenianie i twardnienie lepiszcza w materiale łaty; lub uszkodzenia mechaniczne przez pługi śnieżne, łańcuchy do opon lub naziemny sprzęt obsługowy.

Spękanie Materiału Łaty

Spękania w łata mogą przybierać kilka form:

• Spękania termiczne: Poprzeczne spękania spowodowane skurczem termicznym materiału łaty, szczególnie gdy materiał łaty ma inny współczynnik rozszerzalności cieplnej niż otaczająca nawierzchnia.
• Spękania odbite: Spękania w łacie, które odbijają spękania w leżącej poniżej warstwie podbudowy, wskazujące, że oryginalne spękanie nie zostało prawidłowo naprawione przed łataniem.
• Spękania skurczowe: Spękania siatkowe w materiałach cementowych łat (takich jak szybkowiążące łaty betonowe) spowodowane skurczem hydratacyjnym podczas wiązania.
• Spękania zmęczeniowe: Spękania związane z obciążeniem w łata poddawanych powtarzającemu się obciążeniu ruchem, zazwyczaj inicjujące się na krawędziach łat, gdzie koncentracja naprężeń jest najwyższa.

Dotkliwość spękań w łata podlega ogólnym kryteriom dotkliwości spękań systemu PAVER, przy czym szerokość spękania, spekanie i potencjał FOD są głównymi wyznacznikami.

Utlenianie i Starzenie Łat Asfaltowych

Materiał łat asfaltowych ulega utlenianiu z czasem, gdy lepiszcze reaguje z tlenem atmosferycznym. Proces ten powoduje, że lepiszcze staje się twardsze, bardziej kruche i mniej przyczepne. Uszkodzenie związane z warunkami atmosferycznymi PAVER (kod 57) zapewnia ramy do oceny utleniania w łata:

• Niska dotkliwość: Początkowe oznaki starzenia; zauważalna utrata matrycy drobnego kruszywa; krawędzie grubego kruszywa zaczynają być odsłonięte (mniej niż 1 mm / 0,05 cala). Blaknięcie koloru.
• Średnia dotkliwość: Zauważalna utrata matrycy drobnego kruszywa; krawędzie grubego kruszywa odsłonięte do jednej czwartej szerokości najdłuższego boku.
• Wysoka dotkliwość: Krawędzie grubego kruszywa odsłonięte na więcej niż jedną czwartą szerokości; znaczna utrata matrycy drobnego kruszywa prowadząca do potencjalnej lub rzeczywistej utraty grubego kruszywa.

Łata jako Wskaźnik Ukrytych Problemów

Stan łaty jest jednym z najcenniejszych wskaźników diagnostycznych w ocenie nawierzchni. Działanie łaty dostarcza bezpośredniej informacji zwrotnej, czy pierwotna przyczyna uszkodzenia nawierzchni została prawidłowo zidentyfikowana i odpowiednio rozwiązana podczas naprawy. Łata, która ulega przedwczesnemu uszkodzeniu lub wykazuje specyficzne wzorce deterioracji, wskazuje na nierozwiązane problemy w leżącej poniżej strukturze nawierzchni.

Problemy Podbudowy i Podłoża Wskazywane przez Uszkodzenie Łaty

Nawracające osiadanie łaty w tym samym miejscu silnie wskazuje, że leżąca poniżej podbudowa lub podłoże nie zostały ustabilizowane. Jeśli oryginalna nawierzchnia uległa uszkodzeniu z powodu słabego podłoża, słabego drenażu lub gruntów wrażliwych na mróz, samo zastąpienie materiału powierzchniowego bez zajęcia się fundamentem spowoduje szybkie uszkodzenie łaty. Łata będzie zazwyczaj osiadać postępująco pod wpływem ruchu, często w tempie szybszym niż deterioracja oryginalnej nawierzchni.

Związana z wodą deterioracja łat (plamy wypompowywania wokół krawędzi łat, złuszczanie lepiszcza łaty, wysadziny mrozowe łaty) sugeruje, że system drenażowy jest nieobecny, niewystarczający lub został naruszony. W nawierzchniach lotniskowych, zgodnie z FAA AC 150/5320-6G, żaden inny czynnik nie odgrywa ważniejszej roli w zdolności nawierzchni do wytrzymania skutków pogody i ruchu niż system drenażowy. Jeśli łaty w sekcji konsekwentnie wykazują deteriorację związaną z wilgocią, infrastruktura drenażowa powinna być zbadana.

Przeciążenie strukturalne wskazywane przez uszkodzenie łat: Gdy łaty w głównych obszarach ruchu (śladach kół, strefach przyziemienia pasów startowych, liniach środkowych dróg kołowania) wykazują konsekwentne uszkodzenia strukturalne, podczas gdy łaty w obszarach pozaruchem działają dobrze, sekcja nawierzchni może doświadczać obciążeń przekraczających jej projektową nośność. Jest to szczególnie istotne na lotniskach, gdzie floty statków powietrznych zostały zmodernizowane do cięższych modeli od czasu oryginalnego projektu nawierzchni.

Problemy Kompatybilności Materiałowej

Różnicowa deterioracja między łatami a otaczającą nawierzchnią wskazuje na niekompatybilność materiałową. Typowe problemy z kompatybilnością obejmują:

• Łaty asfaltowe w nawierzchniach betonowych: Miększe łaty asfaltowe w sztywnych nawierzchniach betonowych mogą wykazywać wypompowywanie, wypychanie i koleinowanie pod obciążeniem statków powietrznych, podczas gdy otaczający beton pozostaje nienaruszony. Zgodnie z wytycznymi PAVER, łaty o niskiej dotkliwości ze sztywnego materiału na nawierzchniach AC muszą być oceniane jako średnia dotkliwość ze względu na problem różnicowego tarcia, a stosowanie sztywnych materiałów naprawczych na nawierzchniach AC jest odradzane przez FAA.
• Łaty na zimno w nawierzchniach z mieszanki na gorąco: Materiały na zimno mają zazwyczaj niższą wytrzymałość, wyższą zawartość pustek powietrznych i szybsze starzenie w porównaniu z mieszanką mineralno-asfaltową na gorąco. Łaty używające mieszanki na zimno w nawierzchniach z mieszanki na gorąco będą generalnie ulegać szybszej deterioracji, szczególnie w obszarach o dużym natężeniu ruchu.
• Łaty o wysokiej wytrzymałości w nawierzchni o niskiej wytrzymałości: Łaty używające bardzo wytrzymałych materiałów szybkowiążących mogą stworzyć „twardy punkt" w nawierzchni, który przyciąga naprężenia i powoduje spękania w sąsiedniej słabszej nawierzchni.

Nawracające Łatanie jako Kryterium Podziału Sekcji

W metodologii PCI, jeśli wszystkie łaty w sekcji są ocenione jako średnia lub wysoka dotkliwość, sekcja powinna być oceniona pod kątem potencjalnego podziału na oddzielne sekcje z odrębnymi ocenami stanu. Jeśli łatanie jest skoncentrowane w jednym obszarze sekcji, obszar ten może reprezentować zasadniczo inny stan nawierzchni, który powinien być oceniany niezależnie. Norma ASTM D5340 zauważa, że różnica PCI wynosząca 15 lub więcej między częściami sekcji, skutkująca różnymi ocenami stanu nawierzchni, uzasadnia podział.

Łata w PCI i Badaniach Stanu Nawierzchni Lotniskowych

Wskaźnik Stanu Nawierzchni (PCI) to numeryczna ocena w skali od 0 do 100 (100 oznacza najlepszy możliwy stan, 0 oznacza uszkodzenie) określana na podstawie wizualnego badania nawierzchni przeprowadzonego zgodnie z ASTM D5340. Uszkodzenie łaty jest jednym ze standardowych typów uszkodzeń uwzględnianych w obliczeniach PCI zarówno dla elastycznych, jak i sztywnych nawierzchni lotniskowych.

Wartości Odejmowane PCI dla Łatania

W metodologii PCI każdy typ uszkodzenia i poziom dotkliwości ma odpowiadającą wartość odejmowaną, która reprezentuje karę nałożoną na ocenę stanu nawierzchni. Wartość odejmowana dla łatania zależy zarówno od poziomu dotkliwości (niska, średnia, wysoka), jak i gęstości uszkodzenia (procent powierzchni jednostki próbkowej dotkniętej łataniem).

Wartości odejmowane dla łatania nawierzchni asfaltowych są określane za pomocą Krzywych Odejmowanych Nawierzchni AC w ASTM D5340. System PAVER (z poprawkami Centrum Inżynierii Sił Powietrznych / AFCEC) zapewnia uproszczone tabele wartości odejmowanych, które mogą być używane zamiast standardowych krzywych dla kontyngentnych badań PCI. Korzystając z tych uproszczonych tabel, skorygowana wartość odejmowana dla łatania jest obliczana na podstawie całkowitej wartości odejmowanej (sumy poszczególnych odejmowań) i liczby typów uszkodzeń (wartość q) w jednostce próbkowej.

Wartości odejmowane dla łatania nawierzchni betonowych są określane za pomocą Krzywych Odejmowanych Nawierzchni PCC. Duże łatanie i małe łatanie mają oddzielne krzywe odejmowane, co odzwierciedla różne implikacje strukturalne tych dwóch typów uszkodzeń. Płyta z małym łataniem jest liczona jako jedna płyta, a gęstość uszkodzenia jest obliczana jako procent płyt w jednostce próbkowej dotkniętych małym łataniem. Dla dużego łatania, powierzchnia łaty względem powierzchni jednostki próbkowej określa gęstość uszkodzenia.

Próbkowanie w Badaniu PCI do Oceny Łat

Podczas standardowego badania PCI, jednostki próbkowe są wybierane do inspekcji przy użyciu systematycznego losowego próbkowania. Minimalna liczba jednostek próbkowych do zbadania na sekcję zależy od całkowitego rozmiaru sekcji nawierzchni i pożądanego poziomu ufności. Dla standardowego badania PCI (na poziomie projektu), należy zbadać wystarczającą liczbę jednostek próbkowych, aby osiągnąć 95% poziom ufności. Dla uproszczonych (kontyngentnych) badań, akceptowalna jest zmniejszona liczba jednostek próbkowych.

Aplikacja terenowa PAVER Field Inspector automatyzuje obliczenia PCI, umożliwiając inspektorom rejestrowanie uszkodzeń łat bezpośrednio na tablecie w terenie. Oprogramowanie oblicza w czasie rzeczywistym wartości PCI i utrzymuje bazę danych obserwacji uszkodzeń do analizy trendów.

Ocena Łat i FOD w Badaniach Lotniskowych

Potencjał Ciał Obcych (FOD) jest kluczowym czynnikiem przy przeprowadzaniu badań PCI na nawierzchniach lotniskowych. Definicje uszkodzeń PAVER wyraźnie odnoszą się do potencjału FOD jako wyznacznika poziomu dotkliwości dla łat. Zgodnie z Załącznikiem 14 ICAO — Lotniska, operatorzy lotnisk muszą kontrolować pole manewrowe (pasy startowe, drogi kołowania, płyty postojowe) co najmniej codziennie pod kątem FOD. Stan łaty bezpośrednio wpływa na potencjał FOD w następujący sposób:

• Łaty o niskiej dotkliwości: Niewielki lub zerowy potencjał FOD — materiał łaty jest w pełni związany i nie ma luźnych cząstek.
• Łaty o średniej dotkliwości: Pewien potencjał FOD — spekane krawędzie lub luźne fragmenty mogą generować zanieczyszczenia pod wpływem obciążenia statków powietrznych lub podmuchu silników odrzutowych.
• Łaty o wysokiej dotkliwości: Wysoki potencjał FOD — luźny materiał łaty może być przemieszczony przez zasysanie opon, podmuch śmigła lub silnika odrzutowego, stwarzając bezpośrednie zagrożenie bezpieczeństwa.

Kontyngentne wytyczne PCI AFCEC podkreślają, że szczególną uwagę należy zwrócić na uszkodzenia nawierzchni, które mogą stanowić zagrożenie bezpieczeństwa lub powodować ograniczenia operacyjne, takie jak dziury, delaminacje oraz nieprawidłowe lub niewystarczające naprawy powierzchni.

Dokumentacja Inspekcji Łat

Prawidłowa dokumentacja stanu łat podczas inspekcji jest niezbędna do śledzenia wydajności nawierzchni w czasie, uzasadniania budżetów utrzymaniowych i opracowywania priorytetów napraw. Wymagania Programu Zarządzania Nawierzchniami (PMP) FAA (AC 150/5380-7B) określają, że lotniska objęte federalnymi zobowiązaniami muszą prowadzić rejestry wszystkich inspekcji nawierzchni i działań utrzymaniowych.

Wymagania Dotyczące Dokumentacji

Minimalne wymagania dokumentacyjne dla inspekcji stanu łat obejmują:

• Data inspekcji i identyfikacja zespołu inspekcyjnego.
• Identyfikacja sekcji nawierzchni (gałąź, sekcja, numery jednostek próbkowych zgodnie ze strukturą inwentaryzacji PAVER).
• Lokalizacja łaty — dokładna lokalizacja w obrębie jednostki próbkowej, zarejestrowana na mapie szkicowej lub przy użyciu współrzędnych GPS.
• Wymiary łaty — długość, szerokość i powierzchnia w stopach kwadratowych (metrach kwadratowych).
• Typ materiału łaty — mieszanka mineralno-asfaltowa na gorąco, mieszanka na zimno, PCC, zastrzeżony materiał szybkowiążący itp.
• Poziom dotkliwości — niski, średni lub wysoki, z dokumentacją konkretnych kryteriów uzasadniających ocenę.
• Typ(y) deterioracji — debonding krawędzi, osiadanie, wypychanie, wybrukowanie, spękanie, utlenianie, spekanie.
• Zdjęcia — co najmniej zbliżenie łaty pokazujące jej stan oraz szersze zdjęcie kontekstowe pokazujące łatę w obrębie jednostki próbkowej.
• Procent powierzchni łaty na każdym poziomie dotkliwości jeśli łata ma strefy mieszanej dotkliwości.
• Zalecane działanie — monitorowanie, zaplanowanie naprawy lub pilna naprawa.

Prowadzenie Rejestrów PMP FAA

Zgodnie z FAA AC 150/5380-7B, rejestry programu zarządzania nawierzchniami muszą obejmować: datę inspekcji, lokalizację, znalezione typy uszkodzeń oraz wszelkie wykonane lub zaplanowane czynności utrzymaniowe. Rejestry te muszą być dostępne do przeglądu. Dokumentacja PMP powinna również obejmować:

• Analizę trendów: Porównanie aktualnego stanu łat z wynikami poprzednich inspekcji w celu określenia tempa deterioracji.
• Historię utrzymania: Rejestr wszystkich działań związanych z łataniem, w tym daty, użyte materiały, wykonawcę i koszt.
• Śledzenie wydajności łat: Żywotność łat w zależności od typu materiału, lokalizacji i ekspozycji na ruch.
• Uzasadnienie budżetu: Dane o stanie wykorzystywane do wsparcia wniosków o finansowanie programów naprawy łat.

Standardy Dokumentacji Fotograficznej

Zdjęcia uszkodzeń łat powinny być wykonywane przy użyciu spójnych protokołów, aby umożliwić dokładne porównanie w czasie. Zalecane standardy dokumentacji fotograficznej obejmują:

• Odniesienie skali: Znacznik skali (taki jak moneta, linijka lub koło pomiarowe) powinien być uwzględniony na zdjęciach zbliżeniowych, aby zapewnić kontekst wielkości.
• Oświetlenie: Zdjęcia powinny być robione w spójnych, naturalnych warunkach oświetlenia dziennego. Zacienione łaty mogą maskować deteriorację. Sztuczne oświetlenie może być używane w zacienionych obszarach.
• Identyfikacja: Każde zdjęcie powinno zawierać tabliczkę polową lub adnotację cyfrową identyfikującą sekcję nawierzchni, jednostkę próbkową, numer łaty, datę i ocenę dotkliwości.
• Perspektywa: Co najmniej jedno zdjęcie wykonane z góry (widok nadir) pokazujące łatę w otaczającej nawierzchni i jedno zbliżenie (pod kątem 45 stopni) pokazujące teksturę powierzchni i stan krawędzi.

Wydajność Łaty w Porównaniu z Otaczającą Nawierzchnią

Relacja wydajności między łatami a otaczającą nawierzchnią dostarcza cennych informacji na temat ogólnego stanu nawierzchni i skuteczności programu utrzymaniowego.

Dobrze Działające Łaty

Gdy łaty konsekwentnie działają dobrze w sieci nawierzchni, wskazuje to na:

• Skuteczne praktyki utrzymaniowe: Zespół utrzymaniowy prawidłowo diagnozuje uszkodzenia nawierzchni, dobiera odpowiednie materiały naprawcze i wykonuje naprawy zgodnie z właściwymi procedurami.
• Dobry dobór materiałów: Materiały łat są kompatybilne z otaczającą nawierzchnią i odpowiednie dla warunków ruchu i klimatu.
• Odpowiednie warunki podbudowy/podłoża: Leżąca poniżej struktura nawierzchni jest solidna, a łaty nie ulegają uszkodzeniu z powodu problemów z fundamentem.
• Terminowa interwencja: Łatanie jest wykonywane w optymalnym czasie progresji uszkodzenia, zanim nastąpi znaczna deterioracja strukturalna otaczającej nawierzchni.

W systemie oceny PCI, sekcja nawierzchni z dobrze działającymi łatami (niska dotkliwość) będzie miała stosunkowo niską wartość odejmowaną za łatanie, a ogólne PCI może pozostać w zakresie „dobry" (86-100) lub „zadowalający" (71-85). Łaty są odnotowywane jako wady, ale nie obniżają znacząco oceny stanu nawierzchni.

Źle Działające Łaty

Gdy łaty konsekwentnie działają słabo, można wyciągnąć kilka wniosków:

• Nieprawidłowa diagnoza naprawy: Podstawowa przyczyna oryginalnego uszkodzenia nawierzchni nie została zidentyfikowana, a łatanie powierzchniowe zostało zastosowane do problemu wymagającego rehabilitacji strukturalnej.
• Niewystarczające materiały lub metody naprawcze: Łaty zostały ułożone przy użyciu materiałów poniżej specyfikacji, nieprawidłowych technik układania lub niewystarczającego utwardzania.
• Przyspieszona deterioracja otaczającej nawierzchni: Otaczająca nawierzchnia może ulegać szybszej deterioracji niż oczekiwano, stawiając wyższe wymagania wydajności łaty.
• Nadmierne lub przedwczesne łatanie: Częste łatanie może wskazywać, że sekcja nawierzchni osiągnęła koniec swojej żywotności i wymaga poważnej rehabilitacji lub odbudowy.

Ustalanie Wyzwalaczy Utrzymania na Podstawie Stanu Łaty

Dane o stanie łat mogą być wykorzystane do ustanowienia ilościowych wyzwalaczy utrzymania:

Decyzje Utrzymaniowe na Podstawie Stanu Łaty

Ostatecznym celem inspekcji stanu łat jest informowanie decyzji utrzymaniowych i naprawczych. FAA AC 150/5380-6C oraz Podręcznik ACRP Report 09-11 zapewniają ramy decyzyjne do wyboru odpowiednich zabiegów utrzymaniowych w oparciu o stan łat.

Wybór Zabiegu dla Łat Asfaltowych

Łaty o niskiej dotkliwości — Kontynuować monitorowanie. Jeśli łata działa dobrze, nie jest wymagane natychmiastowe działanie. Jednakże, jeśli materiał łaty jest niekompatybilny z otaczającą nawierzchnią (gęsta gradacja w PFC lub sztywny materiał w AC), łata powinna być zaplanowana do wymiany pomimo jej pozornie dobrego stanu, ze względu na różnicowe tarcie lub obawy dotyczące niekompatybilności strukturalnej.

Łaty o średniej dotkliwości — Opcje zabiegów powierzchniowych obejmują:

• Uszczelnienie spękań spękań w łacie w celu zapobieżenia infiltracji wody.
• Częściową wymianę łaty, jeśli tylko części łaty uległy deterioracji. Zniszczona część jest usuwana i zastępowana, podczas gdy nienaruszona część pozostaje na miejscu.
• Nadbudowę, jeśli łaty są rozległe, a sekcja nawierzchni ma ogólnie wystarczającą nośność. Cienka nadbudowa (25-50 mm / 1-2 cale) może przywrócić stan powierzchni i jakość jazdy.
• Zamgławianie lub regenerator dla łat wykazujących utlenianie, ale bez deterioracji strukturalnej. Te zabiegi powierzchniowe przywracają elastyczność starzejącemu się lepiszczu i przedłużają żywotność łaty.

Łaty o wysokiej dotkliwości — Wymagana jest pełna wymiana łaty. Zgodnie z wytycznymi FAA zalecana jest następująca procedura:

1. Usunąć zniszczony materiał łaty na pełną głębokość (lub do zdrowego materiału poniżej).
2. Wykopać i wymienić wszelki zniszczony materiał podbudowy.
3. Zapewnić odpowiedni drenaż w miejscu łaty.
4. Nałożyć warstwę sczepną na wszystkie pionowe ściany wykopu.
5. Ułożyć nowy materiał łaty w warstwach nieprzekraczających 75 mm (3 cali) grubości luzem.
6. Zagęścić każdą warstwę do określonej gęstości (zazwyczaj 96-98% maksymalnej gęstości suchej dla HMA).
7. Utwardzić łatę przed udostępnieniem jej ruchowi (schłodzić do temperatury otoczenia dla HMA; zgodnie ze specyfikacją producenta dla materiałów szybkowiążących).

Wybór Zabiegu dla Łat Betonowych

Łaty betonowe o niskiej dotkliwości — Monitorować w regularnych odstępach czasu. Małe łaty, które działają prawidłowo, nie wymagają natychmiastowego działania. Jeśli jednak mała łata znajduje się na płycie z innymi uszkodzeniami (spękania, złamanie narożnika), ogólny stan płyty powinien być oceniony pod kątem możliwej naprawy pełnej głębokości lub wymiany płyty.

Łaty betonowe o średniej dotkliwości — Deterioracja krawędzi lub powierzchni łaty wskazuje na postęp uszkodzenia. Opcje zabiegów obejmują:

• Naprawę krawędzi spekanych krawędzi łat przy użyciu zaprawy epoksydowej lub betonu polimerowego.
• Częściową wymianę łaty dla łat, w których tylko część powierzchni uległa deterioracji.
• Wymianę łaty na pełną głębokość, jeśli łata jest zniszczona w więcej niż 30%.

Łaty betonowe o wysokiej dotkliwości — Wymagana jest wymiana łaty na pełną głębokość. Standardowa procedura naprawy FAA dla łat PCC pełnej głębokości obejmuje:

1. Przecięcie obwodu łaty piłą w celu uzyskania czystych, pionowych ścian.
2. Usunięcie zniszczonej łaty i wszelkiego niezdrowego materiału podbudowy.
3. Zamontowanie prętów kotwiących w sąsiednich krawędziach płyty (wierconych i wklejanych żywicą) w celu zapewnienia przenoszenia obciążenia przez granice łaty.
4. Ułożenie warstwy przeciwadhezyjnej, jeśli łata sięga przez pełną grubość płyty.
5. Ułożenie nowego PCC spełniającego specyfikację projektu (zazwyczaj pozycja P-501 dla nawierzchni lotniskowych).
6. Utwardzanie przez określony okres (zazwyczaj 7-14 dni dla standardowego PCC, krócej dla materiałów szybkowiążących).
7. Wykonanie nowych uszczelnień spoin na granicach łaty pasujących do istniejącego wzoru spoin.

Utrzymanie Zapobiegawcze w Celu Zmniejszenia Potrzeby Łatania

Najskuteczniejszą strategią utrzymaniową jest minimalizacja potrzeby łatania poprzez proaktywne utrzymanie zapobiegawcze. Zgodnie z FAA AC 150/5380-6C i podręcznikiem ACRP, działania utrzymania zapobiegawczego zmniejszające wymagania dotyczące łatania obejmują:

• Terminowe uszczelnianie spękań: Uszczelnianie spękań przed infiltracją wody powodującą deteriorację podbudowy, która ostatecznie wymaga łatania.
• Zabiegi powierzchniowe: Stosowanie zamgławiania, uszczelnień zawiesinowych lub mikrouszczelnień w celu ochrony powierzchni nawierzchni przed utlenianiem i wybrukowaniem.
• Utrzymanie drenażu: Utrzymanie funkcjonalności odpływów, drenaży podziemnych i powierzchniowych systemów odwadniających w celu zapobieżenia uszkodzeniom nawierzchni związanym z wodą.
• Zarządzanie tarciem: Monitorowanie i przywracanie tarcia nawierzchni w celu zapobieżenia polerowaniu, które może być mylone z innymi typami uszkodzeń i niepotrzebnie łatane.
• Inspekcja i naprawa wykopów instalacyjnych: Zapewnienie, że wykopy instalacyjne są prawidłowo zasypane, zagęszczone i przywrócone, aby zapobiec staniu się najczęstszym pojedynczym źródłem uszkodzeń łat.

Podręcznik ACRP Project 09-11 podkreśla, że „najskuteczniejszym środkiem utrzymania pasów startowych, dróg kołowania, płyt postojowych i innych obszarów nawierzchni jest wdrożenie kompleksowego programu utrzymaniowego", który odpowiada na potrzeby nawierzchni w zakresie stanu dobrego-do-dostatecznego, zanim deterioracja przyspieszy do punktu, w którym łatanie staje się podstawową metodą naprawy.

Stan Łaty jako Miernik Wydajności

Dane o stanie łat mogą być agregowane w sieci nawierzchni, aby służyć jako kluczowy miernik wydajności skuteczności programu utrzymaniowego. Mierniki wydajności na poziomie agencji oparte na stanie łat obejmują:

• Procent łat o niskiej dotkliwości — wartości docelowe (np. 80% łat o niskiej dotkliwości) wskazują skuteczne utrzymanie.
• Średnia żywotność łat — śledzenie, jak długo łaty wytrzymują przed wymaganą wymianą, dostarcza informacji zwrotnej o jakości napraw.
• Trend gęstości łat — procent całkowitej powierzchni nawierzchni pokrytej łatami, śledzony w czasie. Rosnąca gęstość łat wskazuje, że sieć nawierzchni starzeje się i zbliża się do potrzeby systematycznej rehabilitacji.
• Wskaźnik nawracającego łatania — częstotliwość, z jaką łaty w tym samym miejscu wymagają ponownej naprawy, wskazująca na nierozwiązane problemy strukturalne lub drenażowe.

Międzynarodowa Organizacja Lotnictwa Cywilnego (ICAO), poprzez Załącznik 14 ICAO — Lotniska oraz Podręcznik Projektowania Lotnisk (Doc 9157 Część 3), wymaga od operatorów lotnisk utrzymywania nawierzchni w stanie zapewniającym bezpieczne operacje lotnicze. Ocena stanu łat i dokumentacja są integralnymi elementami systemu zarządzania nawierzchnią lotniskową, który wspiera te wymagania. Globalny Format Raportowania (GRF) ICAO do oceny stanu pasa startowego, choć koncentruje się przede wszystkim na zanieczyszczeniach powierzchni (śnieg, błoto pośniegowe, woda), uznaje również, że nieregularności powierzchni, takie jak zniszczone łaty, wpływają na stan pasa startowego i powinny być zgłaszane, gdy wpływają na działanie hamulców lub kontrolę kierunkową.

Podsumowując, inspekcja i ocena stanu łat jest krytycznym elementem kompleksowego zarządzania nawierzchnią. Systematyczna ocena łat dostarcza bezpośredniej informacji zwrotnej na temat jakości utrzymania, identyfikuje ukryte problemy strukturalne, określa ilościowo zagrożenia bezpieczeństwa związane z FOD oraz generuje dane niezbędne do planowania utrzymania opartego na dowodach. Gdy jest wykonywana konsekwentnie zgodnie z ASTM D5340 i wytycznymi FAA, badania stanu łat umożliwiają zarządcom nawierzchni optymalizację strategii naprawczych, wydłużenie żywotności nawierzchni oraz zapewnienie bezpieczeństwa i efektywności operacyjnej nawierzchni lotniskowych i drogowych.
