Profilograf

Profilograf to kontaktowe, wolno poruszające się urządzenie do profilowania nawierzchni, służące do pomiaru podłużnej równości (lub nierówności) nowo wybudowanych nawierzchni asfaltowych i betonowych. Znany również jako prostolinia toczna, profilograf składa się ze sztywnej ramy kratownicowej wspartej na wielu kołach na każdym końcu, z centralnym kołem pomiarowym rejestrującym pionowe odchylenia powierzchni nawierzchni od ruchomej płaszczyzny odniesienia. Urządzenie tworzy ciągły zapis graficzny zwany profilogramem lub wykresem profilografu, który jest analizowany w celu obliczenia Wskaźnika Profilu (PrI) — statystycznej miary równości nawierzchni wyrażanej w calach na milę lub milimetrach na kilometr. Profilografy są głównym narzędziem kontroli jakości wykonawstwa i badań odbiorczych równości nawierzchni od czasu ich wprowadzenia w latach 40. XX wieku, chociaż w wielu jurysdykcjach są coraz częściej zastępowane lub uzupełniane przez profilometry inercyjne.

Definicja i cel

Profilograf jest zdefiniowany w normie ASTM E1274 jako przyrząd mierzący nierówność nawierzchni poprzez rejestrację odchyleń powierzchni nawierzchni od ruchomej płaszczyzny odniesienia wyznaczonej przez koła podporowe profilografu. Podstawowa zasada działania polega na tym, że urządzenie tworzy linię odniesienia między przednią i tylną grupą kół podporowych, a centralne koło, znajdujące się w połowie rozstawu osi 25 stóp (7,6 metra), mierzy pionowe przemieszczenie powierzchni nawierzchni względem tego poziomu odniesienia. Pomiary pionowe są rejestrowane w sposób ciągły, gdy urządzenie jest przesuwane wzdłuż nawierzchni z prędkością marszową, tworząc skalowany graficzny obraz profilu nawierzchni.

Podstawowym celem badania profilografem jest kontrola jakości wykonawstwa i odbiór. Równość nawierzchni jest jednym z najważniejszych wskaźników jakości wykonawstwa z perspektywy użytkownika drogi. Liczne badania wykazały, że równość nawierzchni jest najważniejszym czynnikiem wpływającym na ocenę jakości autostrad przez podróżujących. Poza satysfakcją użytkowników, równe nawierzchnie przynoszą wymierne korzyści, w tym lepszą ekonomikę paliwową (nierówne nawierzchnie mogą zwiększyć zużycie paliwa o 2% do 5%), niższe koszty utrzymania pojazdów, dłuższą żywotność nawierzchni, poprawę bezpieczeństwa dzięki lepszemu kontaktowi opon oraz zmniejszone obciążenia dynamiczne konstrukcji nawierzchni. Rolą profilografu jest dostarczenie ilościowej, powtarzalnej miary początkowej równości, którą można porównać z limitami specyfikacji na potrzeby odbioru wykonawczego, oraz identyfikacja zlokalizowanych obszarów nierówności (obowiązkowych szlifowań) wymagających korekty przed oddaniem nawierzchni do ruchu.

Norma ASTM E867 definiuje nierówność nawierzchni jako „odchylenia powierzchni nawierzchni od rzeczywistej płaskiej powierzchni o wymiarach charakterystycznych, które wpływają na dynamikę pojazdu, jakość jazdy, dynamiczne obciążenie nawierzchni i odwodnienie.” Profilograf mierzy podzbiór tych odchyleń, a konkretnie te o długościach fal między około 1 stopą a 75 stopami (0,3 do 23 metrów), co obejmuje zakres najbardziej istotny dla jakości jazdy pojazdów osobowych.

Profilograf kalifornijski

Profilograf kalifornijski, zwany także profilografem typu kalifornijskiego lub profilografem Hveema, jest najczęściej stosowaną konstrukcją profilografu w Stanach Zjednoczonych. Został wynaleziony przez Francisa Hveema i po raz pierwszy skonstruowany w 1940 roku przez Wydział Materiałów i Badań Kalifornijskiego Wydziału Dróg (obecnie Caltrans). Urządzenie zostało opracowane w celu zapewnienia bardziej obiektywnego i powtarzalnego pomiaru równości nawierzchni niż ręczna metoda prostolinii, która była wówczas standardową praktyką.

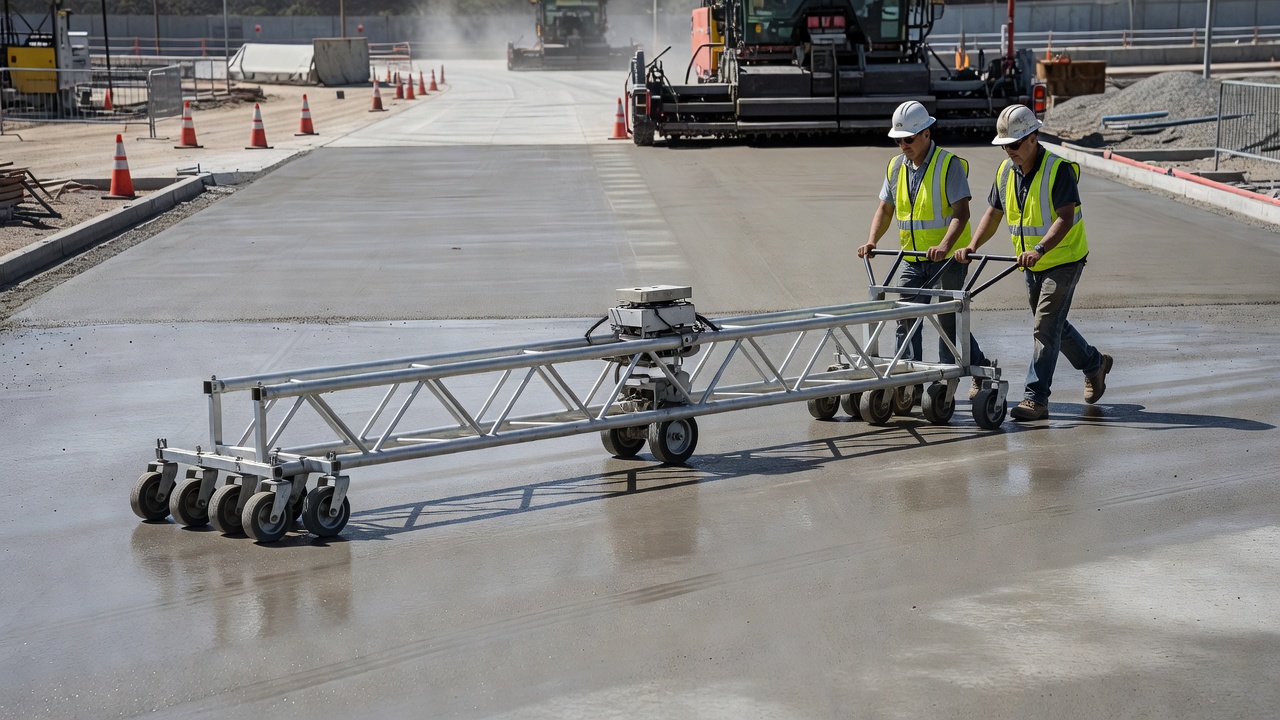

Profilograf kalifornijski składa się z lekkiej aluminiowej konstrukcji kratownicowej o długości 25 stóp (7,6 metra), którą można zdemontować na trzy lub więcej sekcji w celu transportu. Sekcje kratownicy łączy się za pomocą szybkozaciskowych obejm i są one oznakowane w celu zapewnienia prawidłowego ponownego złożenia. Kratownica podtrzymuje układ kół na każdym końcu — zazwyczaj cztery koła z jednej strony i dwa z drugiej w konfiguracji przesuniętej — które ustanawiają poziom odniesienia. Centralne koło pomiarowe jest połączone mechanicznie lub elektronicznie z mechanizmem rejestrującym. W oryginalnych mechanicznych profilografach centralne koło było połączone za pomocą linki sterującej z pisakiem, który kreślił profil na rejestratorze taśmowym napędzanym przez koło pomiaru odległości za pośrednictwem przekładni łańcuchowej i zespołu przekładni. Wykres rejestracji ma skalę podłużną 1:300 (1 cal na wykresie odpowiada 25 stopom na nawierzchni) i skalę pionową 1:1 (skala rzeczywista), co oznacza, że odchylenia pionowe są rejestrowane w rzeczywistym rozmiarze, podczas gdy odległość pozioma jest kompresowana 300 razy.

Procedura obsługi profilografu kalifornijskiego wymaga dwuosobowej ekipy. Urządzenie jest przesuwane z prędkością marszową (około 3 mph lub 5 km/h) poprzez ręczne pchanie lub za pomocą odpowiedniego zespołu napędowego, takiego jak ciągnik ogrodowy. Operator musi utrzymywać koło pomiarowe w określonym śladzie koła za pomocą wskaźnika przymocowanego do profilografu. Badanie od spoiny do spoiny (między poprzecznymi złączami roboczymi) jest standardową praktyką dla nawierzchni betonowych. Urządzenie może zmierzyć około 3 do 5 kilometrów (1,9 do 3,1 mil) nawierzchni na godzinę w sprzyjających warunkach.

Caltrans opracował Kalifornijską Metodę Badawczą 526 (CTM 526), która standaryzuje procedurę obsługi profilografu i redukcji wykresu w celu uzyskania Wskaźnika Profilu. Ta metoda badawcza określa szerokość taśmy blankującej (tradycyjnie 0,2 cala lub 5 mm, a coraz częściej zerową taśmę blankującą), minimalną wysokość i długość wychylenia do zliczenia (0,03 cala lub 0,7 mm w pionie i 2 stopy lub 0,6 m wzdłuż) oraz metodę obliczania PI. Wiele innych stanowych agencji drogowych przyjęło podobne procedury oparte na CTM 526.

Konfiguracja kół i poziom odniesienia

Kluczową cechą konstrukcyjną profilografu kalifornijskiego jest konfiguracja kół. Koła podporowe są ułożone w przesuniętym wzorze, tak aby żadne dwa koła nie pokonywały tego samego wybrzuszenia lub zagłębienia w tym samym czasie. Taki układ uśrednia krótkofalową teksturę powierzchni i drobne nieregularności, pozwalając urządzeniu reagować przede wszystkim na cechy profilu wpływające na jakość jazdy. Jednakże, ponieważ przednie i tylne koła mają stały kontakt z powierzchnią nawierzchni, profilograf nie może dokładnie zmierzyć rzeczywistego profilu nawierzchni. Reakcja urządzenia jest funkcją zarówno rzeczywistego profilu nawierzchni, jak i interakcji układów kół z tym profilem. Badania Kulakowskiego i Wambolda wykazały, że profilograf kalifornijski prawidłowo mierzy niektóre długości fal, wzmacnia inne nawet dwukrotnie (szczególnie w zakresie długości fal 20–40 stóp) i tłumi długości fal między 10 a 15 stopami. Ta nieliniowa odpowiedź częstotliwościowa oznacza, że wykres profilografu nie jest rzeczywistym profilem wysokościowym, lecz filtrowaną reprezentacją, która faworyzuje określone zakresy długości fal.

Skomputeryzowane profilografy

Większość obecnie używanych profilografów to systemy skomputeryzowane, które zastępują mechaniczny rejestrator taśmowy czujnikami elektronicznymi i sprzętem do akwizycji danych. Centralne koło jest połączone z enkoderem obrotowym lub liniowym transformatorem różnicowym (LVDT), który przekształca przemieszczenie pionowe na sygnał elektroniczny. Enkoder pomiaru odległości na kole pomiarowym lub oddzielne koło pomiarowe dostarcza dane o położeniu wzdłużnym. Komputer rejestruje profil w regularnych odstępach odległości (zwykle co 1 cal lub 25 mm) i może automatycznie obliczyć Wskaźnik Profilu za pomocą wbudowanego oprogramowania implementującego algorytm taśmy blankującej. Skomputeryzowane profilografy eliminują potrzebę ręcznej redukcji wykresu, zmniejszają zmienność między operatorami i zapewniają natychmiastowe wyniki w terenie. Przechowują również surowe dane profilu, które mogą być ponownie przetworzone z różnymi ustawieniami taśmy blankującej lub wyeksportowane do oprogramowania analitycznego, takiego jak ProVAL, w celu dalszej oceny.

Profilograf Rainhart

Profilograf Rainhart to alternatywna konstrukcja różniąca się mechanicznie od typu kalifornijskiego. Podczas gdy profilograf kalifornijski wykorzystuje ramę o długości 25 stóp (7,6 metra) z kołami podporowymi skoncentrowanymi na końcach, urządzenie Rainhart wykorzystuje ramę o długości 24,75 stopy (7,5 metra) z dwunastoma kołami podporowymi równomiernie rozmieszczonymi wzdłuż ramy z przesunięciami do 22 cali (560 mm). Kluczowa różnica polega na tym, że w profilografie Rainhart żadne koło nie podąża tą samą ścieżką — każde koło porusza się po unikalnej linii na powierzchni nawierzchni. Ten przesunięty układ kół ustanawia poziom odniesienia na całej długości urządzenia i na szerokości 44 cali (1 118 mm), a nie tylko na końcach, jak w typie kalifornijskim. Teoretycznie konfiguracja Rainhart zapewnia lepsze uśrednianie tekstury nawierzchni i drobnych nieregularności, co daje bardziej stabilny poziom odniesienia. Oba typy generują podobne wykresy profilografu i są używane do obliczania Wskaźnika Profilu przy użyciu tej samej metodologii taśmy blankującej. Wybór między profilografem kalifornijskim a Rainhart jest przede wszystkim kwestią preferencji agencji i praktyki historycznej.

Ręczna redukcja wykresu

W przypadku profilografów mechanicznych, które tworzą wydruk taśmowy, wykres musi być redukowany ręcznie w celu określenia Wskaźnika Profilu. Ręczna redukcja wykresu to zadanie wymagające umiejętności i starannej techniki. Procedura, określona w Kalifornijskiej Metodzie Badawczej 526 i podobnych protokołach, obejmuje kilka odrębnych etapów:

Etap 1 — Obrysowanie wykresu: Używając długopisu w kolorze czerwonym lub kontrastowym, technik obrysowuje środek pików na oryginalnym profilogramie. Ten proces obrysowywania uśrednia piki i drobne odchylenia spowodowane przez kamienie, brud, teksturę powierzchni nawierzchni lub rowkowanie poprzeczne. Celem jest utworzenie gładkiego wykresu reprezentującego rzeczywisty profil nawierzchni bez szumu wprowadzanego przez teksturę powierzchni. Obrysowywanie zostało przyjęte przez wiele agencji w celu zmniejszenia zmienności między technikami i przyspieszenia procesu redukcji. Nowoczesne systemy skomputeryzowane wykonują to filtrowanie matematycznie.

Etap 2 — Ustawienie taśmy blankującej: Skala taśmy blankującej jest umieszczana na obrysowanym wykresie profilu, tak aby przerywana linia odniesienia była możliwie wyśrodkowana na wykresie. Taśma blankująca to plastikowa skala o szerokości 40 mm (1,6 cala) i długości 333 mm (13,1 cala), reprezentująca 0,1 km (0,06 mili lub 528 stóp) nawierzchni w skali podłużnej 1:300. W centrum skali znajduje się nieprzezroczysty pas o szerokości 5 mm (0,2 cala) biegnący na całej długości. Równoległe linie w odstępach co 2 mm (0,08 cala) znajdują się po obu stronach centralnego pasa. Taśma blankująca jest pozycjonowana tak, aby nieprzezroczysty pas środkowy zasłonił jak największą część wykresu profilu, przy czym odchylenia powyżej i poniżej pasa są w przybliżeniu zrównoważone. W przypadku łuków z pochyleniem poprzecznym, gdzie wykres się przesuwa, profil dzieli się na krótkie odcinki i taśmę blankującą ustawia się ponownie na każdym odcinku.

Etap 3 — Obliczenie Wskaźnika Profilu: Zaczynając od jednego końca skali, mierzy się wysokości wszystkich wychyleń (odchyleń) pojawiających się powyżej i poniżej taśmy blankującej z dokładnością do 1 mm (0,04 cala) i sumuje. Wychylenia są liczone tylko wtedy, gdy wystają pionowo na co najmniej 0,6 mm (0,03 cala) i rozciągają się podłużnie na co najmniej 0,6 m (2 stopy lub 0,08 cala na profilogramie). Wychylenia o podwójnym szczycie są liczone tylko raz, przy najwyższym szczycie. Suma zarejestrowanych wysokości w segmencie 0,1 mili stanowi Wskaźnik Profilu dla tego segmentu, wyrażony w calach na milę lub mm na km. Proces powtarza się dla każdego segmentu 0,1 mili wzdłuż nawierzchni.

Etap 4 — Identyfikacja obowiązkowych szlifowań: Technik identyfikuje zlokalizowane wybrzuszenia lub zagłębienia przekraczające określony próg (zazwyczaj odchylenie 0,3 cala na 25 stóp w specyfikacjach Caltrans). Używając szablonu wybrzuszenia — plastikowego szablonu ze szczeliną lub krawędzią równoległą do oznaczonej długości 1 cala (25 stóp) — technik rysuje cięciwę przez każdy widoczny szczyt lub dolinę. Każda część wykresu wystająca powyżej lub poniżej tej cięciwy wskazuje na wybrzuszenie lub zagłębienie wymagające korekty. Lokalizacja stacyjna każdego obowiązkowego szlifowania jest rejestrowana dla ekipy szlifującej.

Obliczanie Wskaźnika Profilu (PrI)

Wskaźnik Profilu (PrI) — oznaczany również jako PI — jest statystyczną miarą równości nawierzchni pochodzącą z wykresu profilografu. Reprezentuje on skumulowane pionowe odchylenie profilu nawierzchni od ustalonej linii odniesienia, znormalizowane na jednostkę długości nawierzchni. Jednostkami miary są cale na milę (in/mi) w amerykańskim systemie zwyczajowym i milimetry na kilometr (mm/km) w jednostkach SI. Współczynnik konwersji wynosi 1 in/mi = 15,78 mm/km.

Podstawa matematyczna Wskaźnika Profilu jest pozornie prosta: suma wszystkich wysokości wychyleń przekraczających szerokość taśmy blankującej w mierzonym segmencie, podzielona przez długość tego segmentu, przeskalowana do standardowej odległości jednostkowej. W formie równania:

PrI (in/mi) = (Całkowita zmierzona wysokość wychyleń w calach) ÷ (Długość segmentu w milach)

Dla typowego segmentu 0,1 mili (528 stóp), zmierzone wysokości wychyleń w calach są mnożone przez 10, aby uzyskać cale na milę.

Szerokość taśmy blankująca ma istotny wpływ na obliczoną wartość PI. Taśma blankująca 0,2 cala była tradycyjnym standardem od wczesnych dni badań profilografem. Ten nieprzezroczysty pas o szerokości 5 mm ukrywa drobne odchylenia przed zliczaniem, co oznacza, że tylko cechy profilu przekraczające amplitudę 0,2 cala są uwzględniane w obliczeniach PI. Wynikowe wartości PI są stosunkowo niskie, z typowymi granicami akceptacji 7 do 10 in/mi dla nawierzchni autostradowych. Wiele agencji przeszło na zerową taśmę blankującą, która wykorzystuje tylko cienką linię odniesienia i rejestruje wszystkie odchylenia profilu niezależnie od amplitudy. Wartości PI dla zerowej taśmy blankującej są zazwyczaj 3 do 5 razy wyższe niż wartości dla taśmy 0,2 cala dla tej samej nawierzchni, z granicami akceptacji zwykle w zakresie od 20 do 45 in/mi.

Zależność między PI dla taśmy blankującej 0,2 cala a PI dla zerowej taśmy blankującej nie jest liniowa i zależy od specyficznych cech profilu nawierzchni. Agencje przechodzące z jednej taśmy blankującej na drugą zazwyczaj przeprowadzają badania korelacyjne w celu ustalenia współczynników konwersji dla swoich specyficznych warunków. Publikacja FHWA Achieving a High Level of Smoothness in Concrete Pavements Without Sacrificing Long-Term Performance (FHWA-HRT-05-068) zawiera wytyczne dotyczące tej zależności.

Obliczanie Międzynarodowego Wskaźnika Nierówności (IRI)

Międzynarodowy Wskaźnik Nierówności (IRI) to standaryzowana miara nierówności nawierzchni opracowana przez Bank Światowy w przełomowym badaniu z 1982 roku (International Road Roughness Experiment) w celu ustanowienia standardu korelacji i kalibracji pomiarów nierówności na całym świecie. IRI jest zdefiniowany matematycznie jako właściwość rzeczywistego profilu podłużnego nawierzchni, a zatem może być obliczany z pomiarów profilu uzyskanych za pomocą dowolnego ważnego urządzenia profilującego — profilografu, profilometru inercyjnego, Dipsticka, łaty i poziomicy lub profilometru chodzonego — pod warunkiem dostępności surowych danych profilu wysokościowego.

Obliczanie IRI opiera się na modelu ćwierćsamochodu, matematycznej symulacji jednego narożnika pojazdu osobowego poruszającego się po zmierzonym profilu z prędkością 80 km/h (50 mph). Model ćwierćsamochodu składa się z czterech elementów: opony reprezentowanej jako pionowa sprężyna o określonej stałej sprężystości, masy nieresorowanej (zespół osi i koła), sprężyny zawieszenia i amortyzatora oraz masy resorowanej (jedna czwarta masy nadwozia pojazdu). Gdy symulowana opona podąża za profilem nawierzchni, model matematyczny oblicza względny ruch między masą resorowaną i nieresorowaną — zasadniczo ugięcie zawieszenia — w każdym punkcie wzdłuż profilu. Wartości bezwzględne wszystkich ugięć zawieszenia są sumowane na zmierzonej długości i dzielone przez tę długość w celu uzyskania średniego ruchu zawieszenia. Ten skumulowany skok zawieszenia na jednostkę odległości, wyrażony w metrach na kilometr (m/km) lub calach na milę (in/mi), stanowi wartość IRI.

Filtr IRI ma maksymalną czułość na długości fal nawierzchni około 8 stóp (2,4 metra) i 51 stóp (15,4 metra), ze znaczną odpowiedzią na długości fal między 4 a 100 stopami (1,2 do 30,5 metra). Dobrze koreluje to z długościami fal wpływającymi na jakość jazdy pojazdów osobowych. Norma ASTM E1926 definiuje algorytm komputerowy do obliczania IRI, a ASTM E950 ustanawia system klasyfikacji systemów profilowania inercyjnego (Klasa 1 jest najdokładniejsza, z interwałami próbkowania 1 cala lub mniej).

Tradycyjne profilografy nie mierzą bezpośrednio IRI, ponieważ generują filtrowany wykres, a nie rzeczywisty profil wysokościowy. Jednak nowoczesne skomputeryzowane profilografy, które rejestrują surowe dane z czujników, mogą generować profile wysokościowe, które po odpowiednim przetworzeniu mogą być analizowane za pomocą algorytmów IRI. Oprogramowanie ProVAL (Profile Viewing and Analysis) i podobne narzędzia mogą wykonywać obliczenia IRI na profilach pochodzących z profilografu, a także symulować wykresy profilografu na podstawie danych IRI, umożliwiając porównanie obu wskaźników równości.

Profilometr inercyjny

Profilometr inercyjny to nowoczesny zamiennik profilografu, oferujący znaczące zalety w zakresie prędkości, dokładności i bezpieczeństwa. Opracowany po raz pierwszy przez Spanglera i Kelleya w latach 70. XX wieku, profilometry inercyjne wykorzystują bezdotykowy system pomiarowy, który nie wymaga fizycznego kontaktu z powierzchnią nawierzchni. Podstawowymi elementami profilometru inercyjnego są:

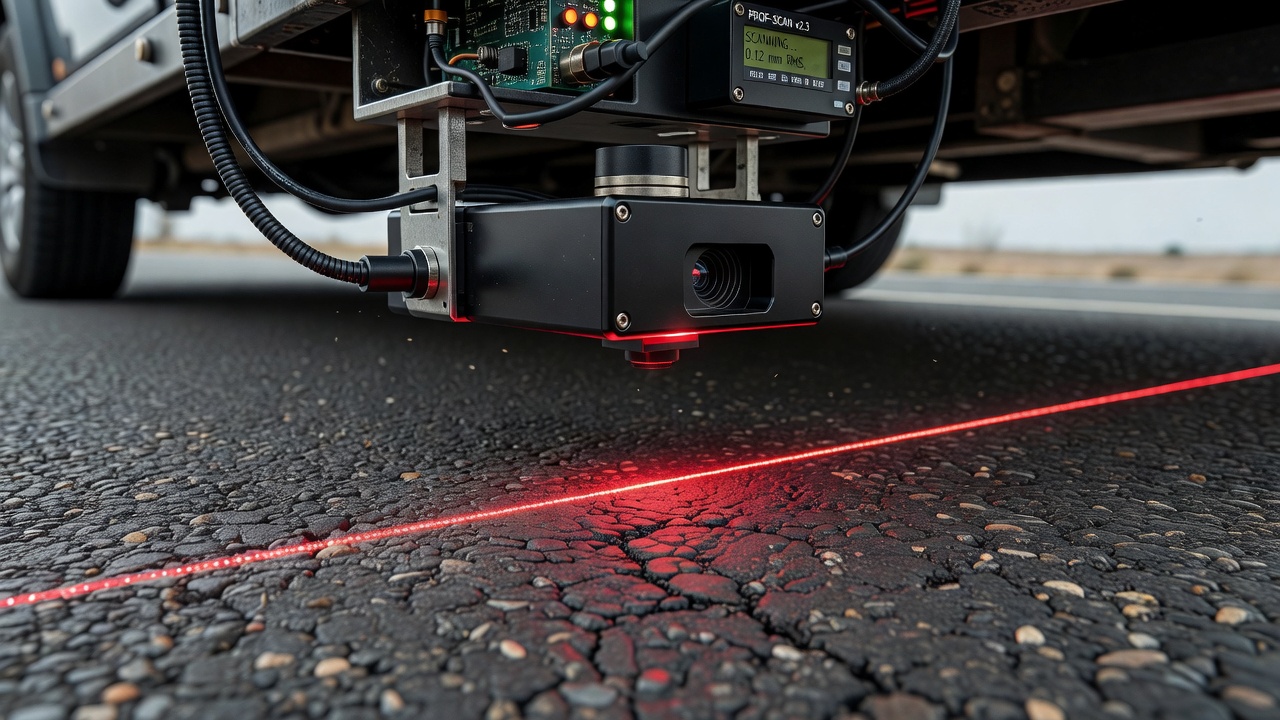

Czujnik wysokości: Czujnik laserowy, podczerwony lub ultradźwiękowy zamontowany na pojeździe w stałym miejscu mierzy odległość od czujnika do powierzchni nawierzchni. Czujniki laserowe są obecnie najczęściej stosowanym typem, z częstotliwością pomiaru od 16 kHz do 64 kHz i dokładnością ±0,1 mm lub lepszą. Stosowane są zarówno lasery punktowe, jak i liniowe; lasery liniowe są preferowane na teksturowanych powierzchniach betonowych, ponieważ lepiej odwzorowują obszar kontaktu śladu opony.

Akcelerometr: Wysokoprecyzyjny akcelerometr zamontowany integralnie z czujnikiem wysokości mierzy pionowe przyspieszenie nadwozia pojazdu podczas poruszania się po nawierzchni. Dane przyspieszenia są matematycznie podwójnie całkowane w celu określenia pionowego przemieszczenia samego czujnika. Kompensuje to ruchy odbicia i pochylenia pojazdu, które w przeciwnym razie zniekształciłyby pomiar profilu.

System pomiaru odległości: Przyrząd do pomiaru odległości (DMI), zwykle wykorzystujący enkoder montowany na kole lub czujnik bezdotykowy, rejestruje przebytą odległość wzdłużną. DMI wyzwala zbieranie danych w określonych odstępach (zwykle 1 cal lub mniej dla profilometrów klasy 1).

Komputer i oprogramowanie: System akwizycji danych rejestruje dane z czujników i wykonuje obliczenia profilu nawierzchni w czasie rzeczywistym. Wysokość profilu jest obliczana jako: Wysokość profilu = ∫∫(Przyspieszenie dt²) − Odczyt czujnika wysokości. Nowoczesne systemy zapewniają również natychmiastowe obliczanie IRI, wyświetlanie wykresów profilu i raportowanie statystyk równości.

Profilometry inercyjne działają z prędkościami autostradowymi (50 do 70 mph) i zbierają dane jednocześnie w obu śladach kół. Pojedynczy operator może przeprowadzać badania bez zamykania pasów (kontrola ruchu zazwyczaj nie jest wymagana) i może zmierzyć od 50 do 100 mil nawierzchni na godzinę. Dane są powtarzalne, odtwarzalne i możliwe do odniesienia do norm międzynarodowych. Norma ASTM E950 definiuje trzy klasy profilometrów inercyjnych w oparciu o odstęp próbkowania i dokładność, przy czym Klasa 1 jest najdokładniejsza (odstęp próbkowania ≤ 1 cal, dokładność wysokości ± 0,01 cala).

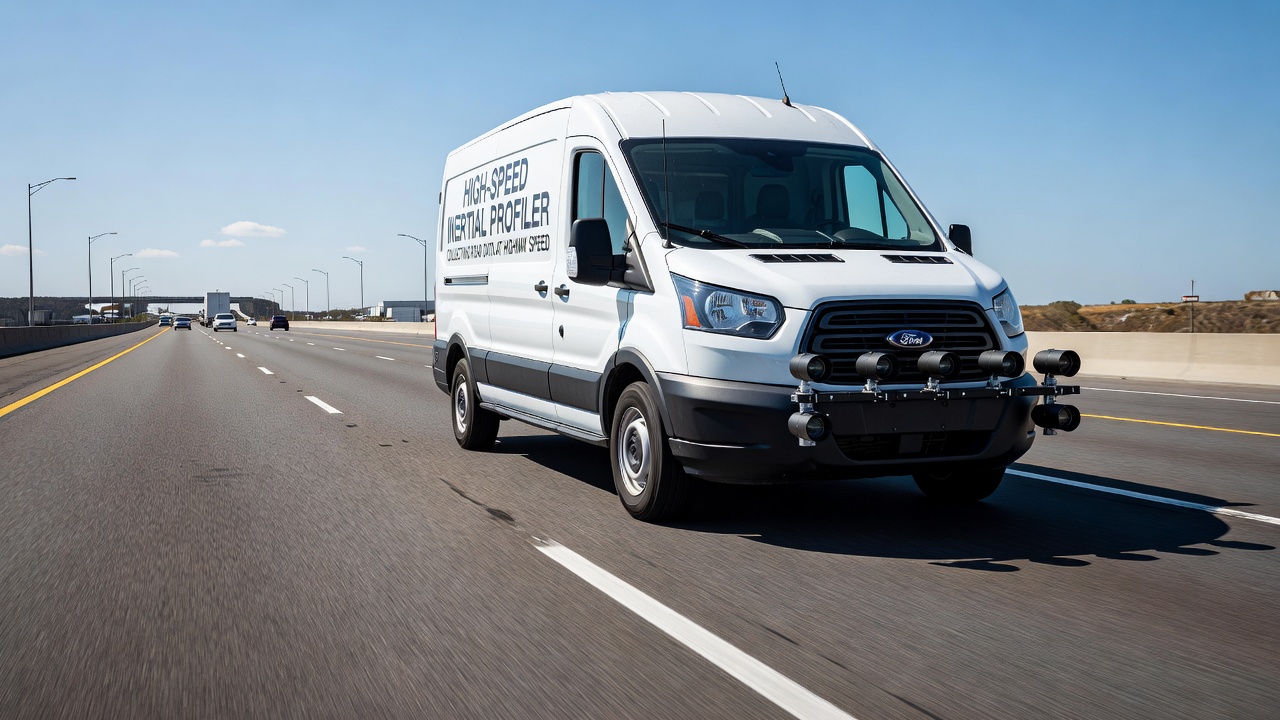

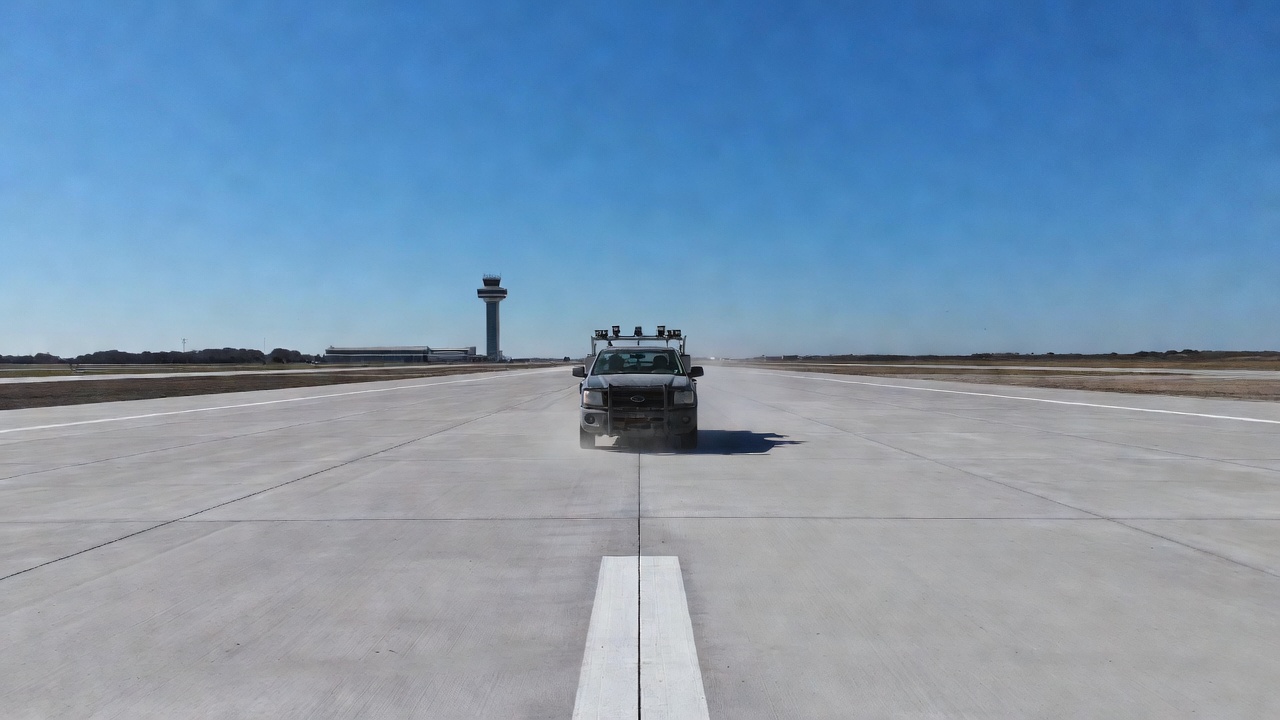

Do badań odbiorczych stosowane są dwa typy profilometrów inercyjnych: szybkie profilometry inercyjne (systemy vanowe do zbierania danych na poziomie sieci) oraz lekkie profilometry inercyjne (systemy na pojazdach użytkowych do badań nowego wykonawstwa). Lekkie profilometry są niezbędne do badania nowych nawierzchni betonowych, ponieważ mogą działać na nawierzchni, która nie osiągnęła jeszcze wystarczającej wytrzymałości, aby utrzymać pełnowymiarowego vana. Wiele lekkich profilometrów może badać nawierzchnię betonową w ciągu kilku godzin od ułożenia.

Profilometr chodzony

Profilometr chodzony — znany również jako profilometr prędkości marszowej, Dipstick® lub profilometr inklinometrowy — to wolno poruszające się, bardzo dokładne urządzenie referencyjne służące do kalibracji profilometrów inercyjnych oraz do pomiaru profilu nawierzchni w ograniczonych obszarach, gdzie pełnowymiarowe profilografy lub profilometry inercyjne nie mogą działać. Profilometry chodzone dzielą się na dwa typy: oparte na inklinometrze i oparte na zewnętrznym punkcie odniesienia.

Profilometry chodzone inklinometrowe mierzą profil nawierzchni poprzez rejestrację nachylenia przyrządu w każdym interwale pomiarowym. Operator prowadzi urządzenie wzdłuż nawierzchni, zatrzymując się w każdym punkcie pomiarowym (zazwyczaj co 6 do 12 cali), aby zarejestrować odczyt nachylenia. Komputer całkuje dane nachylenia w celu skonstruowania podłużnego profilu wysokościowego. Urządzenia te są bardzo dokładne, z precyzją wysokości ±0,001 cala, ale bardzo wolne — typowy profilometr chodzony pokrywa tylko 0,5 do 1 mili na godzinę. Są używane przede wszystkim jako wzorce referencyjne do certyfikacji profilometrów inercyjnych oraz do oceny krótkich odcinków, gdzie wymagana jest wysoka dokładność.

Profilometry chodzone z zewnętrznym punktem odniesienia wykorzystują bezdotykowy czujnik (zwykle laser) zamontowany na ruchomej ramie, która utrzymuje stały zewnętrzny punkt odniesienia, taki jak naciągnięty drut lub precyzyjna poziomica. Urządzenia te mierzą pionową odległość od zewnętrznego punktu odniesienia do powierzchni nawierzchni w regularnych odstępach. Są najszybsze spośród profilometrów chodzonych i mogą mierzyć rzeczywisty profil względem średniego poziomu morza.

Profilometry chodzone odgrywają kluczową rolę w procesie certyfikacji i kalibracji profilometrów inercyjnych. Normy AASHTO R56 (Certyfikacja systemów profilowania inercyjnego) i AASHTO R57 (Eksploatacja systemów profilowania inercyjnego) określają, że profilometry inercyjne muszą wykazać swoją dokładność poprzez porównanie swoich pomiarów z profilem referencyjnym uzyskanym za pomocą profilometru chodzonego lub pomiaru łatą i poziomicą. Dane z profilometru chodzonego stanowią punkt odniesienia (ground truth), względem którego weryfikowana jest wydajność szybkiego urządzenia.

Specyfikacje równości dla nowych nawierzchni

Specyfikacje równości stanowią umowną podstawę kontroli jakości i odbioru wykonawczego nowych nawierzchni. Specyfikacje te określają dopuszczalne granice dla Wskaźnika Profilu (w przypadku stosowania profilografów) lub IRI (w przypadku stosowania profilometrów inercyjnych), protokoły pobierania próbek i badań, lokalizację i liczbę śladów pomiarowych, identyfikację i korektę lokalnych nierówności oraz korekty płatności motywacyjne/karne w oparciu o osiągnięty poziom równości.

Nawierzchnie autostradowe: Na podstawie badania FHWA z 2014 roku, 39 stanów (78%) stosowało IRI w specyfikacjach równości nawierzchni asfaltowych, a 23 stany (46%) dla nawierzchni betonowych. Typowe granice akceptacji IRI dla nowych nawierzchni autostradowych wahają się od 52 do 72 in/mi (810 do 1130 mm/km). Dla agencji wciąż stosujących specyfikacje oparte na profilografie, typowe granice akceptacji PI wynoszą od 7 do 10 in/mi dla taśmy blankującej 0,2 cala i od 20 do 45 in/mi dla zerowej taśmy blankującej. Wiele agencji stosuje podejście specyfikacji związanej z wydajnością (PRS), które zapewnia pełną płatność za nawierzchnie spełniające docelową równość, ze stopniowymi obniżkami płatności dla bardziej nierównych nawierzchni i premiami za wyjątkowo równe nawierzchnie.

Nawierzchnie lotniskowe: Okólnik doradczy FAA AC 150/5370-10 (Standardy specyfikacji budowy lotnisk) określa wymagania dotyczące równości nawierzchni lotniskowych. Pozycja P-501 (Nawierzchnia z cementu portlandzkiego) wymaga użycia 16-stopowej prostolinii do oceny równości nowej nawierzchni betonowej. Kryteria określają, że odchylenie powierzchni nie może przekraczać 1/4 cala mierzone 16-stopową prostolinią umieszczoną w dowolnym miejscu nawierzchni. Dla nawierzchni asfaltowych (P-401) obowiązują podobne kryteria prostolinii. FAA opracowała Wskaźnik Równości Prostolinii (SSI) jako zautomatyzowaną alternatywę, która emuluje fizyczną prostolinię za pomocą pomiarów profilu z certyfikowanych profilometrów. Raport Innovative Pavement Research Foundation (IPRF) 01-G-002-02-4 zawiera kompleksowe wytyczne dotyczące równości betonowych nawierzchni lotniskowych, w tym docelowe wartości SSI i kryteria oceny profilometrów. W przypadku pasów startowych lotnisk, sekcja stępki (środkowe 50 stóp pasa startowego podzielone równo na lewo i prawo od osi) otrzymuje szczególną uwagę ze względu na jej kluczową rolę w operacjach lotniczych.

Poniższa tabela podsumowuje typowe granice specyfikacji równości:

Badania odbiorcze równości

Badania odbiorcze równości to formalny proces pomiaru równości nawierzchni względem wymagań specyfikacji w celu określenia, czy wykonana nawierzchnia jest akceptowalna, oraz obliczenia ewentualnych korekt płatności. Protokół badawczy różni się w zależności od agencji, ale generalnie kieruje się następującymi zasadami:

Termin badania: W przypadku nawierzchni betonowych badanie należy przeprowadzić, gdy tylko beton uzyska wystarczającą wytrzymałość, aby utrzymać sprzęt badawczy bez uszkodzeń — zazwyczaj 3 do 14 dni po ułożeniu dla profilografów i w ciągu godzin dla lekkich profilometrów inercyjnych. W przypadku nawierzchni asfaltowych badanie przeprowadza się po ostygnięciu nawierzchni do temperatury otoczenia i przed oddaniem projektu do ruchu.

Ślady pomiarowe: Specyfikacje zazwyczaj określają konkretne ślady kół do zbadania. Specyfikacje autostradowe często wymagają badania zarówno w lewym, jak i prawym śladzie koła każdego pasa. Specyfikacje lotniskowe mogą wymagać badania w wielu śladach na szerokości nawierzchni, w tym w sekcji stępki. Profilograf kalifornijski zazwyczaj bada jeden ślad koła na przejazd.

Długość segmentu: Dane profilu są analizowane w segmentach o stałej długości. Specyfikacje autostradowe często stosują segmenty 0,1 mili (528 stóp). Specyfikacje lotniskowe mogą stosować segmenty 100-metrowe lub długości stacyjnej. Długość segmentu musi być wystarczająco duża, aby zapewnić znaczącą statystyczną miarę równości, ale wystarczająco krótka, aby zidentyfikować zlokalizowane obszary niskiej jakości.

Lokalna nierówność: Oprócz ogólnego wskaźnika równości (PI lub IRI), specyfikacje identyfikują zlokalizowane obszary nadmiernej nierówności — zwane obowiązkowymi szlifowaniami w specyfikacjach profilografu i obszarami lokalnej nierówności w specyfikacjach IRI. Są to izolowane wybrzuszenia lub zagłębienia przekraczające określony próg, niezależnie od ogólnej równości segmentu. Typowe progi to odchylenie 0,3 cala na 25 stóp dla specyfikacji profilografu i ciągłe obliczanie IRI w 25-stopowym ruchomym oknie dla specyfikacji profilometru inercyjnego. Wszystkie odchylenia lokalnej nierówności muszą być skorygowane przez szlifowanie lub inne zatwierdzone metody.

Korekty płatności: Większość specyfikacji równości zawiera przepisy dotyczące płatności motywacyjnych i karnych. Nawierzchnie przekraczające docelową równość otrzymują premię (zazwyczaj 2% do 5% ceny jednostkowej kontraktu), podczas gdy nawierzchnie poniżej akceptowalnego progu otrzymują obniżoną płatność. Nawierzchnie niespełniające minimalnej akceptowalnej równości mogą wymagać usunięcia i wymiany lub znaczących prac naprawczych na koszt wykonawcy.

Równość a jakość jazdy

Związek między zmierzoną równością a postrzeganą jakością jazdy jest złożony i zależy od charakterystyki pojazdu, prędkości i wrażliwości człowieka na drgania. Model ćwierćsamochodu używany do obliczania IRI został zaprojektowany tak, aby odpowiadać charakterystyce reakcji typowego pojazdu osobowego, a extensive badania wykazały silną korelację między wartościami IRI a ludzkim postrzeganiem jakości jazdy. Powszechnie przyjęte progi jakości jazdy dla IRI (mierzone przy 50 mph) wynoszą:

Wskaźnik Profilu (PI) pochodzący z profilografu nie ma takiej samej bezpośredniej zależności z jakością jazdy jak IRI, głównie dlatego, że charakterystyka odpowiedzi częstotliwościowej profilografu wprowadza zależne od długości fali odchylenie. Nawierzchnia, która daje akceptowalny PI, może nadal wykazywać słabą jakość jazdy, jeśli nierówności są skoncentrowane w zakresach długości fal, które profilograf tłumi. I odwrotnie, nawierzchnia z nieakceptowalnym PI może zapewnić akceptowalną jakość jazdy, jeśli nierówności znajdują się w zakresach długości fal, które profilograf wzmacnia. To ograniczenie profilografu było głównym czynnikiem napędzającym przejście branży na profilometry inercyjne i specyfikacje oparte na IRI.

Wskaźnik Jazdy (RN), opracowany przez University of Michigan Transportation Research Institute (UMTRI), jest alternatywnym wskaźnikiem równości, który szacuje średnią ocenę panelową (percepcję użytkownika) na podstawie danych profilu nawierzchni. Wartości RN wahają się od 0 (nieprzejezdna) do 5 (doskonała jazda). RN jest obliczany za pomocą modelu matematycznego, który symuluje zarówno reakcję pojazdu, jak i ludzką percepcję drgań. Niektóre agencje, w tym Florida Department of Transportation (FDOT), stosują RN dodatkowo lub zamiast IRI do odbioru równości.

Równość a trwałość nawierzchni

Związek między początkową równością nawierzchni a długoterminową trwałością nawierzchni jest dobrze ugruntowany dzięki dziesięcioleciom badań, a przede wszystkim programowi FHWA Long-Term Pavement Performance (LTPP). Równiejsze nawierzchnie konsekwentnie wykazują:

Wydłużona żywotność: Nawierzchnie wykonane z lepszą początkową równością utrzymują akceptowalną jakość jazdy przez dłuższy okres i wymagają rzadszej rehabilitacji. Badania wskazują, że nawierzchnie w najrówniejszym kwartylu początkowej równości mogą mieć żywotność o 20% do 30% dłuższą niż te w najbardziej nierównym kwartylu. Mechanizm związany jest ze zmniejszonym obciążeniem dynamicznym: równa nawierzchnia generuje niższe dynamiczne siły opon, co zmniejsza naprężenia w konstrukcji nawierzchni i opóźnia rozwój uszkodzeń strukturalnych.

Zmniejszone obciążenie dynamiczne: Nierówne nawierzchnie powodują odbijanie i oscylacje opon pojazdów, generując dynamiczne siły uderzeniowe, które mogą być 1,5 do 2,5 razy większe niż statyczne obciążenie opony. Te wzmocnione siły przyspieszają deteriorację nawierzchni poprzez zwiększone zmęczenie, szybsze koleinowanie i szybsze propagację pęknięć. Równe nawierzchnie minimalizują to wzmocnienie dynamiczne, pozwalając nawierzchni działać zgodnie z projektem.

Niższe koszty w cyklu życia: Połączenie wydłużonej żywotności, zmniejszonych wymagań konserwacyjnych i niższych kosztów użytkownika (zużycie paliwa, utrzymanie pojazdów, czas podróży) sprawia, że początkowo równe nawierzchnie są bardziej opłacalne w pełnym cyklu życia. Badanie FHWA oszacowało, że poprawa początkowej równości z 50. percentyla do 10. percentyla może zmniejszyć koszty cyklu życia o 10% do 15% dla typowych nawierzchni autostradowych.

Zadowolenie użytkowników i bezpieczeństwo: Równe nawierzchnie zapewniają lepszy kontakt opony z drogą, poprawiając skuteczność hamowania, reakcję układu kierowniczego i ogólną kontrolę nad pojazdem. Zmniejszają zmęczenie kierowcy i poprawiają komfort, przyczyniając się do bezpieczniejszych warunków jazdy. Korzyści ekonomiczne wynikające ze zmniejszonego zużycia paliwa (redukcja o 2% do 5% na równych nawierzchniach w porównaniu z nierównymi) i niższych kosztów utrzymania pojazdów są znaczące na poziomie sieci.

Z tych powodów inwestycja w równość podczas budowy — poprzez odpowiednie specyfikacje, badania i kontrolę jakości — jest jedną z najbardziej opłacalnych strategii osiągania długoterminowej trwałości nawierzchni. Profilograf, pomimo swoich ograniczeń, służył jako główne narzędzie do tego celu przez ponad 80 lat i nadal jest wymagany przez wiele agencji. Trend w kierunku profilometrów inercyjnych i specyfikacji opartych na IRI stanowi ewolucję technologii pomiarowej, a nie odejście od podstawowej zasady, że równość ma znaczenie.

Normy i specyfikacje regulacyjne

Następujące normy regulują badania profilografem i pomiary równości nawierzchni:
