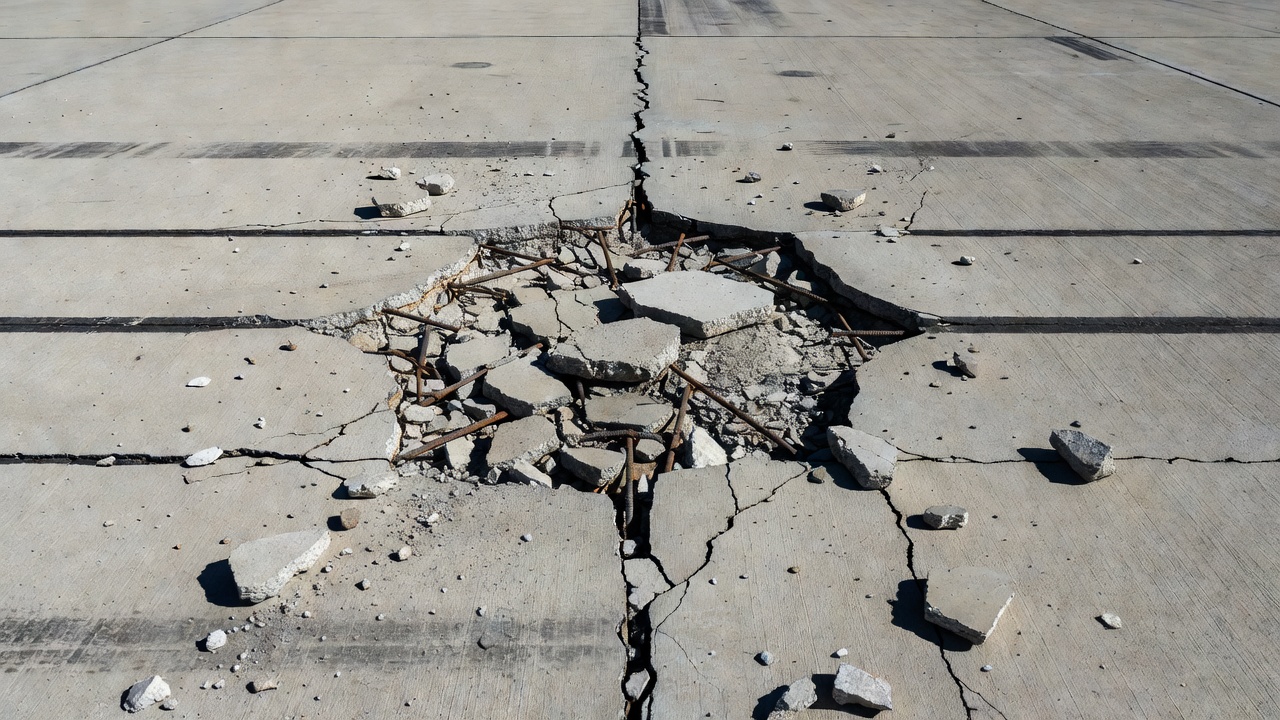

Punchout to zlokalizowane uszkodzenie strukturalne w ciągłym zbrojonym betonowym nawierzchni (CRCP), gdzie dwa blisko położone pęknięcia poprzeczne przecinają się z pęknięciem podłużnym lub krawędzią nawierzchni, tworząc luźne, połamane kawałki betonu. Jest to krańcowy mechanizm zniszczenia CRCP.
Punchout to krańcowe uszkodzenie strukturalne charakterystyczne dla ciągłej zbrojonej betonowej nawierzchni (CRCP). Jest definiowany przez program FHWA Long-Term Pavement Performance (LTPP) jako zlokalizowany obszar połamanej betonowej nawierzchni, gdzie dwa blisko położone pęknięcia poprzeczne – zazwyczaj w odległości mniejszej niż 0,6 m – przecinają się z pęknięciem podłużnym lub krawędzią nawierzchni, tworząc izolowany fragment nawierzchni, który wciska się lub osiada pod obciążeniem ruchem. Uszkodzenie typu punchout jest powszechnie uważane za najpoważniejszy problem związany z wydajnością, jaki występuje w nawierzchniach CRCP, ponieważ stanowi całkowitą awarię strukturalną odcinka nawierzchni.

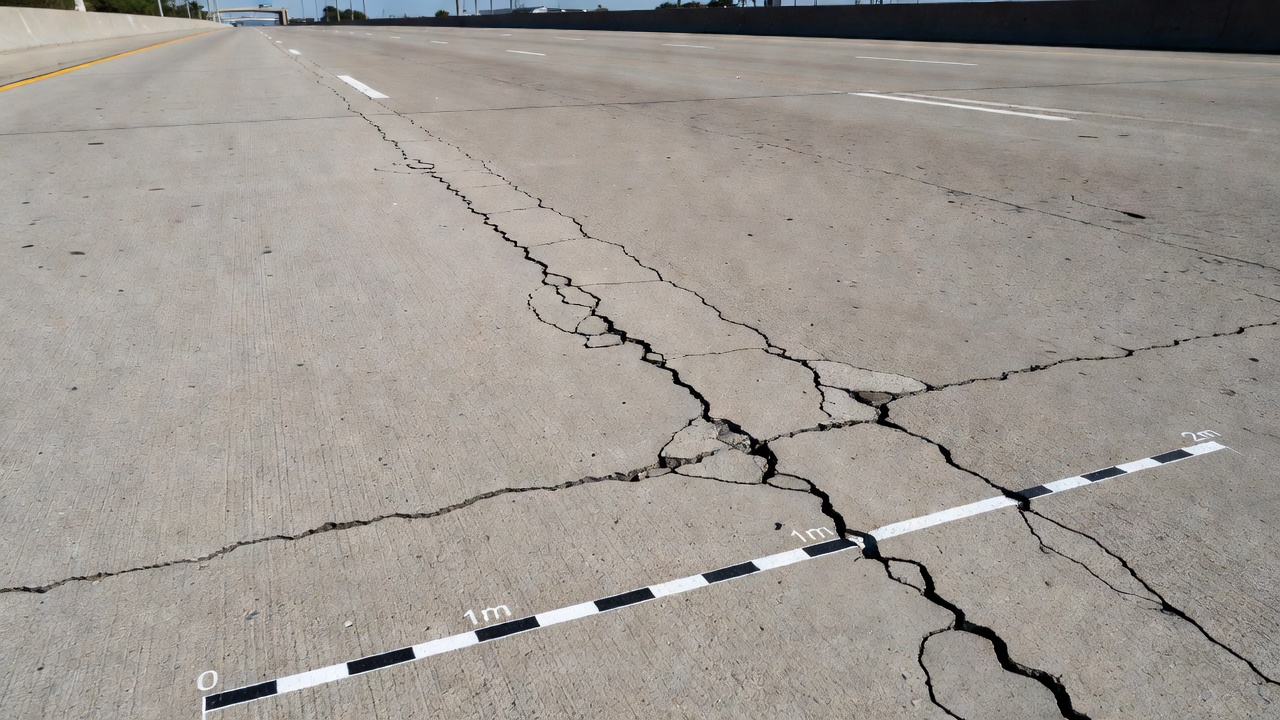

Mechanizm powstawania punchoutu przebiega według dobrze udokumentowanej sekwencji. Rozpoczyna się od utraty zazębienia kruszywa na jednym lub dwóch pęknięciach poprzecznych, które są blisko położone (zwykle w odległości mniejszej niż 1,22 m). Pęknięcia poprzeczne w CRCP są celowo projektowanymi cechami – ciągłe zbrojenie stalowe (typowe 0,6% do 0,7% przekroju poprzecznego) indukuje kontrolowany wzór blisko położonych pęknięć (rozstaw 0,5 do 1,8 m), które są utrzymywane szczelnie zamknięte. Pęknięcia te polegają na zazębieniu kruszywa w celu przenoszenia obciążenia między sąsiednimi sekcjami betonu. W miarę zwiększania się szerokości pęknięcia z powodu cykli środowiskowych (rozszerzalność i kurczenie termiczne, zawijanie i wyginanie związane z wilgocią) oraz powtarzających się obciążeń ruchem, zazębienie kruszywa ulega degradacji. Efektywność przenoszenia obciążenia, mierzona jako stosunek ugięcia po stronie obciążonej do strony nieobciążonej pęknięcia, spada z typowych wartości 80–90% w zdrowym CRCP do poniżej 50% w odcinkach ulegających degradacji.
Gdy przenoszenie obciążenia jest zagrożone, część płyty między dwoma blisko położonymi, zniszczonymi pęknięciami zaczyna działać jako izolowany element strukturalny – zasadniczo belka wspornikowa podparta w miejscach pęknięć. Ciężkie obciążenie ruchem wywołuje wysokie naprężenia rozciągające na górnej powierzchni płyty. Badania Dartera, LaCoursiere’a i Smileya (1979) wykazały, że te naprężenia rozciągające osiągają maksymalne wartości w odległości około 0,6 do 1,5 m od krawędzi nawierzchni. Pod ciągłym ruchem, krótkie podłużne pęknięcie zmęczeniowe tworzy się między dwoma pęknięciami poprzecznymi w tym krytycznym miejscu naprężeń. To podłużne pęknięcie dopełnia izolacji panelu betonowego, ograniczonego dwoma pęknięciami poprzecznymi z obu stron oraz pęknięciem podłużnym lub krawędzią nawierzchni z boku.
Pod wpływem kolejnych przejazdów kół, izolowany panel wciska się w dół do podbudowy i podłoża. Ten ruch w dół powoduje progowanie (pionową różnicę wysokości) w poprzek pęknięć, dalsze wykruszanie betonu na krawędziach pęknięć oraz ostateczne zerwanie stali, gdy pręty zbrojeniowe są poddawane siłom rozciągającym przekraczającym ich nośność. Cały proces skutkuje zlokalizowanym obszarem połamanego, luźnego betonu, który stanowi poważne zagrożenie bezpieczeństwa zarówno dla ruchu pojazdów, jak i statków powietrznych. Pozostawiony bez naprawy, uszkodzony obszar rozszerza się na sąsiednie pęknięcia poprzeczne, stopniowo powiększając strefę zniszczenia.
Badania Zollingera i Barenberga (1990) nad nawierzchniami CRCP w Illinois wykazały, że pompowanie materiału podbudowy jest prawie zawsze związane z rozwojem punchoutu. Cykliczne uginanie płyty pod obciążeniem ruchem wypompowuje wodę i drobne erozyjne cząstki podbudowy spod płyty, tworząc puste przestrzenie i przyspieszając utratę podparcia fundamentu. To pompowanie objawia się jako zabarwione osady na powierzchni w pobliżu pęknięć i złączy, widoczny dowód postępującego mechanizmu niszczenia.
Punchouty należy odróżnić od innych typów uszkodzeń nawierzchni betonowej, które mogą wyglądać podobnie wizualnie, szczególnie złamanych naroży i płyt rozbitych. Każdy typ uszkodzenia ma odrębne definicje, mechanizmy powstawania i implikacje dla zarządzania nawierzchnią.
Złamane naroże to pęknięcie przecinające dwa sąsiednie złącza w pobliżu naroża płyty, przy czym pęknięcie przecina każde złącze w odległości mniejszej lub równej połowie długości płyty z obu stron. Na przykład w płycie 3,5 m × 6 m, pęknięcie przecinające 1,2 m z jednej strony i 2,4 m z drugiej kwalifikuje się jako złamane naroże. Pęknięcie biegnie pionowo przez całą grubość płyty. Złamane naroża są spowodowane powtarzaniem obciążeń w połączeniu z utratą podparcia i naprężeniami termicznymi. Nie są tym samym, co wykruszenia naroża, które przecinają złącze pod kątem, a nie pionowo przez płytę. Złamane naroża występują w nawierzchniach złączowych (JPCP i JRCP), a nie w CRCP, ponieważ CRCP nie ma poprzecznych szczelin dylatacyjnych, które mogłyby być przecinane przez złamane naroża.
Płyta rozbita (zwana także płytą podzieloną) to płyta połamana na cztery lub więcej kawałków z powodu przeciążenia i/lub niewystarczającego podparcia. W systemie identyfikacji uszkodzeń PAVER, płyty rozbite są klasyfikowane oddzielnie od punchoutów. Jeśli wszystkie kawałki lub pęknięcia mieszczą się w obrębie złamanego naroża, uszkodzenie jest kategoryzowane jako poważne złamane naroże, a nie płyta rozbita. Płyty rozbite mogą występować w każdym typie nawierzchni betonowej, w tym CRCP, ale kluczową różnicą w stosunku do punchoutów jest to, że płyty rozbite obejmują cały obszar płyty połamany na wiele kawałków przez dowolną kombinację wzorów pęknięć, podczas gdy punchouty są szczególnie definiowane przez geometrię graniczną dwóch blisko położonych pęknięć poprzecznych i pęknięcia podłużnego.
Podstawową cechą wyróżniającą punchout jest jego geometria pęknięć: strefa zniszczenia jest ograniczona z dwóch stron przez pęknięcia poprzeczne (w odstępie mniejszym niż 1,5 m według ASTM D6433) i z trzeciej strony przez pęknięcie podłużne lub krawędź nawierzchni. Ta geometria jest unikalna dla CRCP, ponieważ ciągłe zbrojenie podłużne eliminuje złącza i wytwarza charakterystyczny wzór pęknięć poprzecznych. Punchout zasadniczo reprezentuje uszkodzenie strukturalne panelu betonowego między dwoma blisko położonymi pęknięciami, które były zbyt blisko siebie, aby rozwinąć odpowiednie zazębienie kruszywa i zdolność przenoszenia obciążenia.
Podręcznik PAVER zawiera jasne wytyczne: jeśli płyta ma liniowe pęknięcia dzielące ją na dwa lub trzy kawałki, nie jest to punchout. Jeśli płyta jest podzielona na cztery lub więcej kawałków przez ogólne wzory pęknięć, jest to płyta rozbita. Tylko gdy uszkodzenie wykazuje charakterystyczną geometrię ograniczoną pęknięciami poprzecznymi z towarzyszącym pęknięciem podłużnym, jest klasyfikowane jako punchout. To rozróżnienie jest kluczowe dla wyboru właściwej strategii naprawy.
Program FHWA Long-Term Pavement Performance (LTPP) ustanowił standaryzowane protokoły klasyfikacji zaawansowania uszkodzenia typu punchout w ramach eksperymentu General Pavement Study-5 (GPS-5), który monitorował 85 odcinków testowych CRCP w 29 stanach w czterech regionach klimatycznych. System klasyfikacji LTPP ocenia zaawansowanie punchoutu na podstawie dwóch zmiennych: stopnia zaawansowania większości pęknięć ograniczających punchout oraz liczby połamanych kawałków w obrębie uszkodzonego obszaru.
Macierz klasyfikacji zaawansowania punchoutów przedstawia się następująco:
| Stopień zaawansowania większości pęknięć | Płyta w 2–3 kawałkach | Płyta w 4–5 kawałkach | Płyta w więcej niż 5 kawałkach |
|---|---|---|---|
| Niski | Niski (L) | Niski (L) | Średni (M) |
| Średni | Niski (L) | Średni (M) | Wysoki (H) |
| Wysoki | Średni (M) | Wysoki (H) | Wysoki (H) |
Niski stopień (L) punchoutów charakteryzuje się płytą połamaną na 2 do 3 kawałków z pęknięciami niskiego stopnia (pęknięcia niewypełnione o szerokości mniejszej niż 13 mm; pęknięcia wypełnione dowolnej szerokości z wypełniaczem w zadowalającym stanie; brak progowania). Obszar między pęknięciami granicznymi może być lekko spękany, ale jest zasadniczo nienaruszony. Punchouty niskiego stopnia wskazują na wczesne stadium uszkodzenia, w którym kawałki betonu są nadal stosunkowo zwarte, a przenoszenie obciążenia, choć ograniczone, jest częściowo utrzymane.
Średni stopień (M) punchoutów reprezentuje pośrednie zniszczenie, w którym płyta zawiera 2 do 3 kawałków z pęknięciami wysokiego stopnia lub 4 do 5 kawałków z pęknięciami średniego stopnia. Pęknięcia średniego stopnia definiowane są jako pęknięcia niewypełnione o szerokości 13 do 50 mm lub pęknięcia dowolnej szerokości z progowaniem mniejszym niż 10 mm. Przy średnim stopniu zaawansowania obszar punchoutu wykazuje widoczne osiadanie, kawałki betonu są luźne, a stal może być odsłonięta, ale niekoniecznie zerwana.
Wysoki stopień (H) punchoutów reprezentuje krańcowe uszkodzenie, w którym płyta zawiera 4 do 5 kawałków z pęknięciami wysokiego stopnia lub więcej niż 5 kawałków przy dowolnym stopniu pęknięć. Pęknięcia wysokiego stopnia to pęknięcia niewypełnione szersze niż 50 mm lub dowolne pęknięcia z progowaniem przekraczającym 10 mm. Punchouty wysokiego stopnia wykazują znaczne osiadanie, rozległe wykruszenia, odsłonięte i często zerwane zbrojenie stalowe oraz luźne odłamki, które stwarzają bezpośrednie zagrożenie bezpieczeństwa. Te punchouty wymagają pilnej naprawy na pełną głębokość, aby zapobiec uszkodzeniom pojazdów i wypadkom.
Analiza danych LTPP GPS-5, opublikowana w 2002 roku przez Concrete Reinforcing Steel Institute, wykazała, że uszkodzenia typu punchout były silnie skorelowane z grubością płyty. Odcinki z płytami o grubości 203 mm wykazywały znacznie więcej punchoutów na kilometr niż odcinki z płytami o grubości 229 mm lub większej. Analiza wykazała również, że częstotliwość występowania punchoutów rosła liniowo wraz z skumulowanymi obciążeniami zastępczymi pojedynczej osi (ESAL) o sile 80 kN. Odcinki z 0,62% lub mniejszym zbrojeniem podłużnym wykazywały wyższe wskaźniki punchoutów niż odcinki z większą zawartością stali.
Rozwój uszkodzenia typu punchout w CRCP jest napędzany przez wiele wzajemnie oddziałujących czynników. Zrozumienie tych przyczyn jest niezbędne zarówno do optymalizacji projektowania, jak i planowania utrzymania.
Utrata podparcia pod płytą CRCP jest najważniejszym pojedynczym czynnikiem w rozwoju punchoutów. Badania terenowe Zollingera i Barenberga (1990) nad nawierzchniami CRC w Illinois wykazały, że punchoutom niezmiennie towarzyszyła poważna erozja podbudowy i utrata podparcia. Utrata ta następuje poprzez kilka mechanizmów. Pompowanie erozyjnych materiałów podbudowy pod wpływem wielokrotnych obciążeń ruchem usuwa drobne cząstki spod płyty, tworząc puste przestrzenie, które pozostawiają beton bez podparcia. Infiltracja wody przez pęknięcia i złącza przyspiesza ten proces poprzez zwiększanie ciśnienia w nasyconej wodą podbudowie pod obciążeniem ruchem. Obecność wolnej wody w połączeniu z dużymi obciążeniami kół wytwarza ciśnienia hydrodynamiczne, które z czasem erodują nawet stabilizowane materiały podbudowy. Zmiękczenie podłoża z powodu akumulacji wilgoci dodatkowo zmniejsza efektywny moduł reakcji podłoża (wartość k), zwiększając ugięcia płyty i przyspieszając cykl niszczenia.
Badania przeprowadzone podczas opracowywania Mechanistyczno-empirycznego przewodnika projektowania nawierzchni (MEPDG) wykazały, że utrata podparcia wzdłuż krawędzi nawierzchni jest szczególnie krytyczna. Warunki podparcia krawędzi bezpośrednio kontrolują wielkość krytycznych naprężeń rozciągających w CRCP. Odcinki z powiązanymi betonowymi poboczami wykazywały znacznie niższe wskaźniki punchoutów w porównaniu do odcinków z poboczami asfaltowymi, ponieważ powiązane pobocze zapewnia ciągłe przenoszenie obciążenia i zapobiega ugięciu krawędzi.
Korozja podłużnych prętów zbrojeniowych jest głównym czynnikiem przyczyniającym się do rozwoju punchoutów, szczególnie w regionach, gdzie stosowane są sole odladzające. Jony chlorkowe penetrują beton przez naturalną sieć pęknięć poprzecznych, docierając do zbrojenia stalowego i inicjując korozję. Proces korozji wytwarza ekspansywne produkty korozji (rdzę), które generują naprężenia rozciągające w betonie, prowadząc do poziomych pęknięć na głębokości płaszczyzny zbrojenia. To poziome pękanie, zwane również delaminacją lub pęknięciami typu D w płaszczyźnie stali, osłabia przekrój betonu i przyspiesza utratę zazębienia kruszywa.
Raport badawczy FHWA dotyczący wczesnego zachowania CRCP zauważa, że korozja zmniejsza również efektywną powierzchnię przekroju zbrojenia stalowego, zwiększając naprężenia w pozostałej stali i potencjalnie prowadząc do przedwczesnego zerwania stali. W zaawansowanych stadiach pękanie wywołane korozją tworzy płaszczyznę osłabienia na głębokości stali, umożliwiając oddzielenie górnej części płyty od dolnej w mechanizmie znanym jako delaminacja od góry.
Wielokrotne duże obciążenia ruchem powodują uszkodzenia zmęczeniowe zarówno w betonie, jak i w zbrojeniu stalowym. Płyta CRCP między blisko położonymi pęknięciami ugina się przy każdym przejeździe koła, generując naprężenia rozciągające na górnej powierzchni i naprężenia ściskające na dolnej. Wielkość tych naprężeń zależy od rozstawu pęknięć, szerokości pęknięcia, grubości płyty i warunków podparcia podłoża. Analizy metodą elementów skończonych przeprowadzone podczas projektu NCHRP 1-37A wykazały, że krytyczne naprężenie rozciągające na górnej powierzchni płyty dramatycznie wzrasta, gdy rozstaw pęknięć spada poniżej 0,6 m.
Obciążenia ruchem przyczyniają się również do postępującej degradacji zazębienia kruszywa poprzez zmęczenie ścinające na powierzchniach pęknięć. Każde powtórzenie obciążenia powoduje mikrouszkodzenia odsłoniętych cząstek kruszywa na styku pęknięcia, stopniowo zużywając mechanizm zazębienia. Ten proces zmęczeniowy jest uwzględniony w modelach degradacji efektywności przenoszenia obciążenia (LTE) stosowanych w MEPDG. Modele przewidują, że LTE maleje jako funkcja zarówno liczby powtórzeń obciążenia, jak i szerokości pęknięcia, przy czym szersze pęknięcia ulegają szybszej degradacji.
Szerokość pęknięcia jest najbardziej krytycznym parametrem wpływającym na rozwój punchoutu w ramach MEPDG. Badania Moharekpoura, Liu i Oesera (2022) wykazały, że szerokość pęknięcia bezpośrednio kontroluje tempo pogarszania się przenoszenia obciążenia i powstawania punchoutu. Szersze pęknięcia zapewniają mniejsze zazębienie kruszywa, ponieważ odstęp między powierzchniami pęknięcia zmniejsza fizyczne zazębianie się cząstek kruszywa. Zależność między szerokością pęknięcia a LTE jest w przybliżeniu wykładnicza: wzrost szerokości pęknięcia z 0,5 mm do 2,0 mm może obniżyć LTE z 85% do poniżej 40%.
Szerokość pęknięcia w CRCP jest uzależniona od zawartości zbrojenia stalowego (procent stali), współczynnika rozszerzalności termicznej betonu, temperatury w momencie budowy oraz warunków klimatycznych w okresie eksploatacji nawierzchni. Odcinki budowane podczas gorącej pogody zazwyczaj rozwijają szersze pęknięcia podczas późniejszego skurczu w zimnych warunkach. Celem projektowym dla CRCP jest utrzymanie szerokości pęknięć poniżej 0,5 mm poprzez odpowiednie zbrojenie stalowe (typowe 0,6% do 0,7% przekroju poprzecznego). Gdy szerokość pęknięcia przekracza ten próg, ryzyko rozwoju punchoutu znacznie wzrasta.
Dodatkowe czynniki zidentyfikowane poprzez analizę danych LTPP i badania terenowe obejmują: niewystarczającą grubość płyty (wskaźniki punchoutów są 3–5 razy wyższe w płytach o grubości 203 mm w porównaniu z płytami o grubości 254 mm przy równoważnym poziomie ruchu); wady wykonawcze, takie jak rakowatość betonu, nieprawidłowe zakładanie zbrojenia lub słaba zagęszczenie na złączach roboczych; erozyjność podbudowy (podbudowy cementowe i z chudego betonu wykazują niższe wskaźniki punchoutów niż podbudowy ziarniste); warunki drenażu (odcinki ze słabym drenażem wykazują wskaźniki punchoutów 2–4 razy wyższe niż odcinki z dobrym drenażem); oraz pękanie skupione, gdzie wiele blisko położonych pęknięć tworzy strefę osłabionej nawierzchni.
Nawierzchnie lotniskowe wykonane jako CRCP są szczególnie podatne na uszkodzenia typu punchout ze względu na duże obciążenia, wysokie ciśnienie w oponach i skoncentrowane wzory ruchu charakterystyczne dla operacji lotniczych. Okólnik FAA AC 150/5370-10H (Standardowe Specyfikacje Budowy Lotnisk) zawiera specyfikacje dla budowy CRCP na lotniskach, w tym wymagania dotyczące zawartości zbrojenia stalowego, grubości płyty i materiałów podbudowy. FAA wymaga również corocznych inspekcji wskaźnika stanu nawierzchni (PCI) zgodnie z AC 150/5380-7B, które identyfikują i określają ilościowo uszkodzenia typu punchout w ramach ogólnej oceny stanu nawierzchni.
Nawierzchnie CRCP na lotniskach są projektowane na większe obciążenia niż CRCP drogowe. Procedura projektowania FAA (AC 150/5320-6G) wykorzystuje program FAARFIELD do określenia wymaganej grubości płyty na podstawie ruchu statków powietrznych (poziomy startów, klasyfikacja statków powietrznych), wytrzymałości podłoża i wytrzymałości betonu na zginanie. CRCP na lotniskach zazwyczaj wymaga grubości płyty 300–450 mm dla ciężkich statków powietrznych, takich jak Boeing 747 czy Airbus A380, w porównaniu do 200–280 mm dla zastosowań drogowych.
Uszkodzenia typu punchout w nawierzchniach lotniskowych najczęściej rozwijają się w zewnętrznych strefach śladów kół pasów startowych i dróg kołowania, gdzie ruch jest skoncentrowany, a warunki podparcia krawędzi mogą być mniej korzystne. Uszkodzenie jest szczególnie problematyczne na styku nawierzchni z poboczem na drogach kołowania, gdzie brak powiązanych betonowych poboczy stwarza warunki do ugięcia krawędzi i utraty podparcia. Podłużne złącza robocze między pasami układania są również podatnymi miejscami inicjacji punchoutu, ponieważ te złącza mogą działać jako faktyczne pęknięcia podłużne ograniczające uszkodzony obszar.
Podręcznik projektowania lotnisk ICAO (Doc 9157, Część 3 — Nawierzchnie) zawiera wytyczne dotyczące projektowania CRCP dla międzynarodowych lotnisk. ICAO uznaje punchout za kontrolujące uszkodzenie strukturalne dla CRCP i zaleca procedury projektowe, które ograniczają zmienność rozstawu pęknięć poprzez odpowiednie zaprojektowanie zbrojenia. Podręcznik podkreśla, że rozkład rozstawu pęknięć — nie tylko średni rozstaw — jest krytyczny dla wydajności. Wysokie odchylenie standardowe rozstawu pęknięć zwiększa prawdopodobieństwo wystąpienia blisko położonych sąsiednich paneli podatnych na punchout.
Systemy zarządzania nawierzchniami lotniskowymi (APMS) zazwyczaj ustanawiają progi PCI, które uruchamiają działania utrzymaniowe, gdy uszkodzenia typu punchout osiągną określone poziomy. FAA zaleca minimalne PCI na poziomie 70 dla pasów startowych i 55 dla dróg kołowania. Gdy odcinki CRCP spadną poniżej tych progów z powodu rozwoju punchoutów, wymagane jest podjęcie działań naprawczych, w tym łatania na pełną głębokość, wymiana płyty lub nałożenie nakładki. Dla lotnisk obsługujących statki powietrzne Kod E i Kod F (rozpiętość skrzydeł 52–80 m), zagrożenie ciałami obcymi (FOD) z odłamków punchoutu jest szczególnie poważne, ponieważ luźne kawałki betonu mogą spowodować uszkodzenie silników odrzutowych.
Wykrywanie i określanie ilościowe uszkodzeń typu punchout jest wykonywane za pomocą kilku uzupełniających się metod, od tradycyjnych inspekcji wizualnych po zaawansowane badania nieniszczące i automatyczną analizę opartą na AI.
Wizualne inspekcje stanu pozostają podstawową metodą wykrywania punchoutów w standardowej praktyce zarządzania nawierzchniami. Metodologia inspekcji PCI (ASTM D6433 dla dróg, ASTM D5340 dla lotnisk) wymaga, aby inspektorzy przeszli powierzchnię nawierzchni, zidentyfikowali typy uszkodzeń na podstawie obserwacji wizualnej oraz odnotowali poziomy zaawansowania i ilości. Dla punchoutów inspektor mierzy liczbę połamanych kawałków i ocenia stopień pęknięć, aby przypisać poziom zaawansowania. Obszar inspekcji jest podzielony na jednostki próbkowe, zazwyczaj 20 kolejnych płyt dla CRCP. Procedury statystycznego próbkowania pozwalają na inspekcję reprezentatywnego podzbioru jednostek próbkowych, a ogólne PCI odcinka jest obliczane z próbkowanych danych. Dokładność inspekcji wizualnych w dużym stopniu zależy od szkolenia i doświadczenia inspektora, a badania FHWA dokumentują zmienność międzyosobową na poziomie 8–15 punktów PCI.
Badanie ugięciomierzem FWD (Falling Weight Deflectometer) zapewnia ilościową ocenę strukturalną, która może zidentyfikować odcinki podatne na punchouty, zanim rozwiną się widoczne uszkodzenia. FWD przykłada obciążenie impulsowe (typowe 40–160 kN dla nawierzchni lotniskowych, symulujące obciążenia kół statków powietrznych) i mierzy wynikową nieckę ugięcia za pomocą geofonów rozmieszczonych w odstępach od płyty obciążającej. Kluczowe parametry uzyskane z badania FWD obejmują: maksymalne ugięcie (D0) wskazujące ogólną nośność strukturalną; rozprzestrzenialność odzwierciedlającą efektywność dystrybucji obciążenia; oraz efektywność przenoszenia obciążenia (LTE) na pęknięciach poprzecznych. Badania FWD na CRCP mogą zidentyfikować odcinki z LTE poniżej 60%, które są narażone na podwyższone ryzyko rozwoju punchoutu. Technika ta jest szczególnie cenna dla nawierzchni lotniskowych, gdzie wczesna interwencja przed widocznym uformowaniem się punchoutu może zapobiec zamknięciom pasów startowych.
Georadar (GPR) wykorzystuje wysokoczęstotliwościowe impulsy elektromagnetyczne do wykrywania warunków podpowierzchniowych związanych z rozwojem punchoutu. GPR może zidentyfikować puste przestrzenie pod płytą (utrata podparcia), odspojenie na głębokości zbrojenia (pękanie poziome) oraz zmiany zawartości wilgoci w podbudowie. Nowoczesne systemy GPR montowane na szybkich pojazdach inspekcyjnych mogą badać całe sieci lotniskowe z prędkością ruchu, zapewniając ciągłe pokrycie stanu nawierzchni.
Analiza zdjęć lotniczych oparta na AI reprezentuje najnowszy stan wiedzy w zakresie wykrywania punchoutów na dużą skalę. Wysokorozdzielcze ortofotomapy i zdjęcia ukośne zbierane przez drony lub załogowe statki powietrzne są przetwarzane przy użyciu modeli widzenia komputerowego opartych na głębokim uczeniu. Konwolucyjne sieci neuronowe (CNN) oraz architektury segmentacji instancji, takie jak Mask R-CNN i YOLOv8, mogą wykrywać i klasyfikować punchouty z dokładnością zbliżoną do wyszkolonych inspektorów ludzkich. Platforma TarmacView wdraża to podejście poprzez potok: pozyskiwanie obrazów, ortorektyfikacja, wnioskowanie AI i mapowanie GIS. System wykrywa punchouty na podstawie ich charakterystycznej cechy geometrycznej: ograniczonego obszaru między dwoma pęknięciami poprzecznymi z towarzyszącym pęknięciem podłużnym. Ta metoda umożliwia szybką ocenę całych lotnisk bez zamykania nawierzchni dla ruchu i zapewnia spójne, powtarzalne wyniki, które eliminują subiektywizm inspektora.
Automatyczne mapowanie pęknięć z wykorzystaniem kamer linii skanującej lub czujników światła strukturalnego montowanych na pojazdach inspekcyjnych może wykrywać i mierzyć szerokości pęknięć, rozstawy i wzory z precyzją poniżej milimetra. Systemy te generują mapy pęknięć, które identyfikują blisko położone skupiska pęknięć (rozstaw < 0,6 m) jako obszary podatne na punchouty, nawet przed powstaniem pęknięcia podłużnego. Integracja z platformami GIS umożliwia korelację map pęknięć z danymi o ruchu, dokumentacją budowlaną i pomiarami ugięć FWD w celu kompleksowej oceny stanu.
Naprawa punchoutu w CRCP wymaga przywrócenia struktury odcinka nawierzchni, aby zapobiec nawrotom i przywrócić nośność. Wybór odpowiedniej metody naprawy zależy od zakresu uszkodzenia, poziomu zaawansowania i krytyczności obiektu nawierzchniowego.
Naprawa na pełną głębokość (FDR) jest standardową i najskuteczniejszą metodą naprawy punchoutów. Procedura FDR dla CRCP jest bardziej złożona niż dla nawierzchni złączowych, ponieważ ciągłe zbrojenie podłużne musi zostać odtworzone. Proces rozpoczyna się od wycięcia piłą prostokątnej granicy łaty, która sięga co najmniej 0,6 m poza widoczne uszkodzenie punchoutowe w zdrowy beton ze wszystkich stron. Cięcie piłą powinno mieć głębokość co najmniej jednej czwartej grubości płyty, aby zapewnić czyste pionowe pęknięcie podczas usuwania betonu. Wymiary łaty wynoszą zazwyczaj 1,8–3,6 m długości (równolegle do kierunku ruchu) i pełną szerokość pasa (3,6 m) lub połowę szerokości pasa (1,8 m).
Połamany beton jest usuwany za pomocą młotów hydraulicznych lub pneumatycznych, uważając, aby nie uszkodzić istniejącego zbrojenia podłużnego. Wszelkie materiały podbudowy, które uległy zniszczeniu lub erozji, są wykopywane na minimalną głębokość 150 mm i zastępowane chudym betonem lub podbudową cementową. Istniejące pręty zbrojenia podłużnego są oczyszczane z produktów korozji, a jeśli są uszkodzone lub zerwane, zastępowane nowymi prętami o równoważnej klasie i rozmiarze. Łączniki mechaniczne (gwintowane lub zaciskane) są używane do połączenia nowej stali z istniejącymi prętami, zapewniając ciągłość zbrojenia.
Nowa mieszanka betonowa do łaty powinna mieć taką samą lub wyższą wytrzymałość na zginanie jak istniejąca nawierzchnia, typowo minimalną 28-dniową wytrzymałość na zginanie 4,5 MPa. Preferowane są mieszanki betonowe o niskim skurczu z cementem kompensującym skurcz lub zoptymalizowanym uziarnieniem kruszywa, aby zminimalizować naprężenia przyczepności na granicach łaty. Beton jest układany, zagęszczany za pomocą wibratorów wgłębnych, wykańczany w celu dopasowania do istniejącej tekstury powierzchni i pielęgnowany za pomocą wodnego środka pielęgnacyjnego lub mokrego pielęgnowania przez minimum 7 dni.
Poprzeczne szczeliny dylatacyjne są wycinane piłą na granicach łaty w ciągu 24 godzin od ułożenia betonu w celu kontroli pękania. Szczeliny te są zazwyczaj cięte na głębokość jednej czwartej grubości płyty i uszczelniane silikonowym uszczelniaczem do szczelin, aby zapobiec infiltracji wody. Łata jest otwierana dla ruchu, gdy beton osiągnie minimalną wytrzymałość na zginanie 3,4 MPa, zazwyczaj 3–7 dni po ułożeniu, w zależności od składu mieszanki i temperatury otoczenia.
Wymiana płyty jest uzasadniona, gdy punchouty są rozległe na wielu sąsiednich panelach lub gdy otaczający odcinek CRCP jest w zaawansowanym stanie zniszczenia. Wymiana płyty polega na usunięciu odcinka o pełnej szerokości pasa (zazwyczaj 6–15 m długości) i odbudowie CRCP z nowym zbrojeniem stalowym. Stal podłużna musi być zakładana lub łączona z istniejącymi prętami na obu końcach odcinka wymienianego, z długościami zakładów zgodnymi z wymaganiami ACI 318 (typowe 40–60 średnic pręta).
Nakładka asfaltowa na odcinek CRCP może być wybrana, gdy częstotliwość punchoutów przekracza progi ekonomiczne dla pojedynczych łat. FHWA zaleca rozważenie nakładki, gdy gęstość punchoutów przekracza 5% powierzchni pasa. Nawierzchnia CRCP jest frezowana lub czyszczona, uszkodzenia są łatane, a następnie układana jest nakładka z betonu asfaltowego o grubości 75–150 mm. Alternatywnie można ułożyć związaną nakładkę betonową o grubości 100–200 mm w celu długoterminowej rehabilitacji strukturalnej. Nakładka przywraca nośność strukturalną i eliminuje mechanizm punchoutu poprzez rozkładanie obciążeń na cały odcinek.
Stabilizacja płyty poprzez iniekcję lub podnoszenie płyty może zapewnić tymczasową ulgę dla punchoutów niskiego stopnia poprzez wypełnienie pustek pod płytą i przywrócenie podparcia, ale nie jest to rozwiązanie trwałe. Wytyczne FHWA i TxDOT podkreślają, że sama stabilizacja nie rozwiązuje problemu uszkodzenia strukturalnego izolowanego panelu betonowego, a naprawa na pełną głębokość będzie ostatecznie konieczna.
Naprawa awaryjna dla punchoutów wysokiego stopnia stanowiących bezpośrednie zagrożenie bezpieczeństwa obejmuje szybkowiążące materiały łatarskie, które mogą osiągnąć wytrzymałość otwarcia w ciągu 2–4 godzin. Cement magnezowo-fosforanowy i cement glinowo-siarczanowo-wapniowy są powszechnie stosowane do łat awaryjnych. Uszkodzony obszar jest wycinany piłą do czystego prostokątnego kształtu, połamany beton jest usuwany, a szybkowiążący materiał łatarski jest układany. Te naprawy awaryjne są zazwyczaj projektowane na okres 1–3 lat, dopóki nie zostanie zaplanowana stała naprawa na pełną głębokość.
Kryteria wyboru metody naprawy są określane przez zakres i zaawansowanie uszkodzenia typu punchout. Ramy decyzyjne FHWA zalecają: izolowane punchouty niskiego stopnia (1–2 na 100 m pasa) → indywidualne łaty na pełną głębokość; umiarkowana gęstość punchoutów (3–5 na 100 m) → łaty na pełną głębokość plus przywrócenie drenażu podbudowy; wysoka gęstość punchoutów (>5 na 100 m) lub pękanie skupione z dużą zmiennością rozstawu pęknięć → wymiana płyty lub nakładka z łataniem na pełną głębokość poszczególnych uszkodzeń. Dla nawierzchni lotniskowych FAA stosuje dodatkowe kryteria oparte na liczbie klasyfikacyjnej nawierzchni (PCN) i klasyfikacji krytycznego statku powietrznego, z ostrzejszymi progami dla pasów startowych obsługujących ciężkie samoloty transportowe.
TarmacView wykorzystuje analizę zdjęć lotniczych opartą na sztucznej inteligencji do wykrywania, klasyfikowania i mapowania punchoutów oraz innych uszkodzeń CRCP na nawierzchniach lotniskowych. Skróć czas inspekcji, popraw dokładność i zachowaj zgodność z normami FAA AC 150/5380-7B oraz ICAO.
Pompowanie to wyrzucanie wody i drobnych cząstek podłoża lub warstwy podbudowy przez złącza, pęknięcia lub krawędzie nawierzchni pod wpływem przejeżdżających kó...
Wybrzuszenie to miejscowe wyboczenie lub rozkruszenie nawierzchni betonowej w poprzecznej szczelinie lub pęknięciu podczas upałów, spowodowane, gdy naprężenia ś...
Pęknięcia poprzeczne biegną prostopadle do osi nawierzchni, najczęściej spowodowane skurczem termicznym w niskich temperaturach (pęknięcia termiczne) lub odbici...
