Védősáv – Pufferzóna területek vagy frekvenciák között (biztonsági kontextusban)

Védősáv: Részletes meghatározás és fogalmi alapok

A védősáv egy kifejezetten kijelölt elektromágneses spektrumrész, amelyet szándékosan kihasználatlanul vagy alig használtan hagynak két szomszédos frekvenciasáv vagy csatorna között. Központi célja, hogy pufferzónaként működjön, megakadályozva a káros interferenciát, áthallást és jelromlást a spektrum szomszédos felhasználói között. Ez különösen kritikus összetett rádiókörnyezetekben, ahol több nagy teljesítményű és érzékeny vevő működik egymás mellett. Műszaki értelemben a védősáv olyan frekvenciatartomány, amelyet semmilyen aktív szolgáltatásnak nem osztanak ki, vagy bizonyos esetekben nagyon alacsony teljesítményű, másodlagos alkalmazások számára tartanak fenn szigorú szabályozás mellett.

A védősávok nélkülözhetetlenek minden olyan helyzetben, ahol a jelek átfedése teljesítménycsökkenést vagy – a legrosszabb esetben – rendszerhibát eredményezhet. Az analóg és digitális kommunikációs rendszerekben a valós adók és vevők tökéletlensége miatt a jelek “áthúzódnak” a kijelölt frekvenciasávjukon kívülre – ezt a jelenséget szomszédos csatorna interferenciának (ACI) nevezik. Védősáv beiktatásával a szabályozó hatóságok és hálózattervezők biztosítják, hogy ez a sávon kívüli energia ártalmatlanul eloszoljon a kihasználatlan zónában, megőrizve a szomszédos átvitelek integritását.

A védősávok konkrét szélességét és betartatását számos tényező határozza meg, mint például a modulációs séma, az adó teljesítménye, a vevő szelektivitása, a szűrőtechnológia és a működési környezet. Például a biztonságkritikus szolgáltatások, mint a légi irányítás, vasúti biztosítóberendezések vagy vészhelyzeti kommunikáció, szélesebb védősávokat igényelnek, mint a kereskedelmi műsorszórás. A nemzetközi szabványok, például a Nemzetközi Távközlési Egyesület (ITU) ajánlásai útmutatást adnak a tagállamoknak, míg a nemzeti szabályozók, mint az Egyesült Államokban a Szövetségi Kommunikációs Bizottság (FCC), rögzítik a pontos paramétereket.

A védősávok a spektrummenedzsment sarokkövei, biztosítva a különböző technológiák és felhasználók megbízható együttműködését a mindinkább zsúfolt rádiókörnyezetben. Kulcsszerepet játszanak olyan új területeken is, mint a dinamikus spektrummegosztás és a kognitív rádió, ahol intelligens rendszerek használhatják ki az elérhető spektrumot anélkül, hogy zavarják az engedélyezett vagy biztonságkritikus működést.

Műszaki alapok: Hogyan működnek a védősávok

A védősávok működésének hatékonysága a rádióberendezések fizikai korlátain és az elektromágneses jelek viselkedésén alapul. Egyetlen adó sem tud tökéletesen behatárolt jelet előállítani, és a szűrők – bármilyen fejlettek is legyenek – véges szelektivitással rendelkeznek. Ennek eredményeként minden átvitel „kilóg” egy kis energiamennyiséggel a kívánt frekvenciatartományból, ezt nevezik spektrumkiszivárgásnak vagy sávon kívüli sugárzásnak.

A védősávokat különböző módon valósítják meg, a technológiától és a rendszerkövetelményektől függően:

• Frekvenciaosztásos multiplexelésnél (FDM) a védősávokat kiosztatlan frekvenciaszeletekként illesztik a csatornák közé.
• Ortogonális frekvenciaosztásos multiplexelés (OFDM), amelyet modern vezeték nélküli szabványok, például az LTE és az 5G alkalmaznak, frekvencia- és időalapú védősávokat is alkalmaz az inter-carrier és inter-symbol interferencia megelőzésére.
• Az analóg műsorszórásban a szabályozók egyszerűen rést hagynak a szomszédos AM vagy FM állomások frekvenciakijelölései között.
• Digitális rendszerekben a védősávokat kibocsátási maszkokkal is betartatják, amelyek meghatározzák a megengedett maximális teljesítményt a kijelölt sávon kívüli frekvenciákon.

Egyes rendszerek térbeli vagy időbeli védőzónákat is alkalmaznak. Például a vezeték nélküli mikrofonokat korlátozhatják, hogy ne működjenek érzékeny radarberendezések közelében, vagy a TDMA rendszerek időrészeit védőintervallumok választják el egymástól a terjedési késések kompenzálására.

A védősávok alkalmazását gondosan kell egyensúlyozni a hatékony spektrumhasználat igényével. Minden védősáv a spektrum egy olyan szelete, amelyet nem lehet elsődleges szolgáltatásokra használni, ezért a szabályozók és mérnökök optimalizálják szélességüket és elhelyezésüket, időnként megengedve másodlagos vagy alacsony teljesítményű használatot szigorú feltételek mellett.

Alkalmazások kritikus biztonsági és kommunikációs rendszerekben

A védősávok nélkülözhetetlenek olyan szektorokban, ahol az interferencia katasztrofális következményekkel járhat:

Légiközlekedés: Repülésbiztonság védelme

A légiközlekedési rendszerek, köztük a radar magasságmérők, műszeres leszállító rendszerek (ILS) és VHF kommunikációk kivételesen tiszta rádiókörnyezetet igényelnek. Például a radar magasságmérők a 4,2–4,4 GHz-es sávban működnek, közvetlenül a 3,7–3,98 GHz-es C-sávban használt új 5G mobilhálózatok mellett. Védősáv hiányában a nagy teljesítményű 5G jelek megzavarhatják a magasságmérő leolvasásait, ami potenciálisan veszélyes helyzetekhez vezethet. Az FAA és az FCC frekvenciaalapú és földrajzi védőzónákat írt elő a repülőterek közelében, és az ITU jelentős védősávokat ajánl az ilyen életvédelmi rendszerekhez.

Közbiztonság és vészhelyzeti szolgáltatások

A rendőrség, tűzoltóság és sürgősségi orvosi szolgálatok gyakran olyan frekvenciasávokban működnek, amelyek közvetlenül szomszédosak a kereskedelmi mobil- vagy műsorszóró szolgáltatásokkal. Észak-Amerikában például a 700 MHz-es és 800 MHz-es sávokban dedikált védősávok találhatók a közbiztonsági és kereskedelmi működés között. Ezek a pufferzónák létfontosságúak a városi környezetekben, ahol a nagy adósűrűség és a többutas terjedés növeli az interferencia kockázatát.

Vasút és kritikus infrastruktúra

A vasúti biztosítóberendezések, például az Európai Vonatbefolyásoló Rendszer (ETCS) védett sávokban működnek, közvetlenül a kereskedelmi mobil szolgáltatások mellett. Itt a védősávok akadályozzák meg a zavarokat, amelyek jelvesztést vagy félreértelmezést okozhatnának, közvetlenül veszélyeztetve az utasbiztonságot.

Szabályozási keret: nemzeti és nemzetközi irányelvek

A védősávok megvalósítását és betartatását nemzeti és nemzetközi szabályozások összetett hálója szabályozza. A Nemzetközi Távközlési Egyesület (ITU) Rádiókommunikációs Sektora (ITU-R) magas szintű elveket fektet le a spektrumkiosztásra és az interferenciavédelemre. Az ITU-R ajánlásai meghatározzák a nem kívánt kibocsátási határértékeket, zavaró tartományú korlátozásokat és az eltérő szolgáltatások közötti együttműködés irányelveit.

Nemzeti szinten a FCC (Egyesült Államok), Ofcom (Egyesült Királyság), ANFR (Franciaország) és más ügynökségek fordítják le ezeket az elveket részletes szolgáltatási szabályokká. Például az FCC 47 CFR Part 90 szabályozása előírja a közbiztonsági és kereskedelmi spektrum követelményeit a 700/800 MHz-es sávokban, beleértve a minimális védősáv szélességeket és a kibocsátási technikai feltételeket.

Ezeket a szabályozásokat időről időre felülvizsgálják a technológiai fejlődés és a spektrumigények változásai miatt. Az ITU Világrádiókommunikációs Konferenciái (WRC) az elsődleges fórumok a nemzetközi egyeztetésre, ahol a globális spektrumkiosztás és védősávok standardjainak módosításáról döntenek.

A szabályozók felügyelik a védősávok másodlagos használatát is, néha lehetővé téve alacsony teljesítményű vagy engedély nélküli eszközök (pl. white-space eszközök) működését szigorú feltételek mellett. Az ilyen megoldásokhoz robusztus interferenciavizsgálat és gyors beavatkozási mechanizmusok szükségesek.

Mérnöki kihívások a védősávok tervezésében

Hatékony védősávok tervezése összetett mérnöki feladat. Főbb paraméterek: adó teljesítmény, modulációs típus, vevő érzékenysége, terjedési környezet, valamint az érintett szolgáltatások kritikus jellege.

• Adó- és vevőtulajdonságok: Fejlett adótervezés és nagy szelektivitású vevők csökkenthetik a sávon kívüli kibocsátásokat, lehetővé téve szűkebb védősávokat. Régi berendezések vagy szélessávú rendszerek tágabb védősávokat igényelhetnek.
• Moduláció és többszörös hozzáférési sémák: Az olyan digitális modulációk, mint az OFDM, éles spektrumszélekkel rendelkeznek, de nincsenek teljesen védve az oldalsávok és intermodulációs termékek ellen sem. Az ehhez igazított kibocsátási maszkok és védősávok szükségesek.
• Terjedési és fizikai környezet: A városi környezetek, ahol magas az adósűrűség és sok a visszaverő felület, nagyobb kihívást jelentenek az interferenciakezelésben, mint a vidéki környezetek.
• Spektrumhatékonyság: Az erőforrás-hatékony spektrumhasználat gyakran ellentétben áll a zavarvédelmi igényekkel. A szabályozók lehetővé tehetik a dinamikus vagy alkalmi használatot a védősávokban másodlagos felhasználók számára, szigorú szabályozás mellett.

Átfogó példák különböző területekről

Közbiztonsági kommunikáció: 700/800 MHz-es sávok

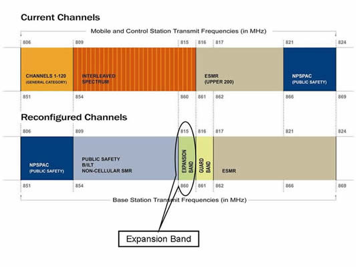

Észak-Amerikában a közbiztonsági hálózatok a kereskedelmi mobilhálózatokkal váltakoznak a 700 MHz-es és 800 MHz-es sávokban. Az FCC sávtervei több megahertz szélességű védősávokat írnak elő a működési blokkok között. Az 800 MHz-es újrasávozási kezdeményezés során védősávot hoztak létre a közbiztonsági rendszerek és az ESMR szolgáltatók szétválasztására, enyhítve a városi területeken hosszú ideje fennálló interferenciát.

Repülésbiztonság: radar magasságmérő és 5G C-sáv

Az 5G szolgáltatások bevezetése a C-sávban (3,7–3,98 GHz) közel került a radar magasságmérő sávjához (4,2–4,4 GHz). Ennek kezelésére az USA-ban minimum 220 MHz-es védősávot alakítottak ki, valamint további frekvencia- és földrajzi kizárási zónákat a repülőterek közelében.

|--- 5G C-sáv (3,7-3,98 GHz) ---|   |--- Védősáv (3,98–4,2 GHz) ---|   |--- Magasságmérő (4,2–4,4 GHz) ---|

Mobil és vezeték nélküli hálózatok

A mobilkommunikációban a védősávok választják el a különböző szolgáltatókhoz allokált spektrumblokkokat. Az LTE és 5G szabványok védősávokat és védőintervallumokat (időalapú pufferek) is meghatároznak a szomszédos csatornák közötti interferencia megelőzésére, különösen nagy népsűrűségű területeken.

Műsorszórás: rádió és TV

Az AM és FM rádióállomásokhoz frekvenciákat védősávokkal együtt rendelnek, hogy elkerüljék a hang “áthallását” és fenntartsák a világos szétválasztást. A digitális televíziós szabványok, mint az ATSC és DVB-T is alkalmaznak frekvenciavédősávokat a csatornák között, amit kibocsátási maszkok egészítenek ki.

Vezeték nélküli és IoT alkalmazások

A Wi-Fi és ipari IoT telepítéseknél védősávokat használnak a nem átfedő csatornák között (pl. a 2,4 GHz-es sávban a Wi-Fi 1, 6 és 11-es csatornák között), hogy minimalizálják az interferenciát és maximalizálják az áteresztőképességet zsúfolt környezetekben.

Kibocsátási maszkok és szomszédos csatornavédelem

A kibocsátási maszk egy szabályozói előírás, amely meghatározza, hogy egy adó mennyi teljesítményt sugározhat a kijelölt csatornán kívüli frekvenciákon. A védősávokkal együtt a kibocsátási maszkok kétlépcsős védelmet biztosítanak a szomszédos csatornák közötti interferencia ellen.

Jellemző kibocsátási maszk követelmények (illusztratív):

(dBc: decibel a vivőteljesítményhez képest)

A kibocsátási maszkokat berendezés-tanúsítás és spektrumfelügyelet útján tartatják be. Azokat az eszközöket, amelyek túllépik a megengedett kibocsátási határértéket, a szabályozók kivonhatják a forgalomból.

Dinamikus spektrumhasználat és másodlagos felhasználás

A kifinomult érzékelési és kognitív rádiótechnológiák megjelenésével egyes védősávok dinamikus spektrumhozzáférésre is alkalmasak másodlagos vagy alkalmi felhasználók számára. Ez növeli a spektrumhatékonyságot, de fejlett zavarfelismerést, gyors leállítási protokollokat és szigorú teljesítménykorlátozásokat igényel.

Például a TV white space esetén olyan eszközök működhetnek a védősávokban az aktív TV-csatornák között, amelyek nem lépik túl a szabályozói kibocsátási határokat, és azonnal elhagyják a sávot, ha primer felhasználó aktivitását érzékelik.

Nemzetközi harmonizáció és jövőbeli trendek

A védősávok kezelése egyre inkább nemzetközi szinten összehangolt. Az ITU Rádiószabályzata, valamint regionális szervezetek, mint a CEPT (Európa) és APT (Ázsia–Csendes-óceán) dolgoznak a sávtervek, védősáv szélességek és interferenciakritériumok harmonizálásán – elősegítve a határon átnyúló együttműködést, roamingot és eszközstandardizációt.

Ahogy a spektrum egyre zsúfoltabbá válik, nő a nyomás a védősávok szűkítésére. A szűrőtechnológia és a szoftverrádiók fejlődése lehetővé teszi a szigorúbb kibocsátásvezérlést, potenciálisan szűkebb védősávokat is, anélkül hogy veszélyeztetnék a biztonságot. Biztonságkritikus alkalmazásoknál azonban a konzervatív védősávtervezés továbbra is elengedhetetlen.

Védősáv a spektrumkiosztás kontextusában

A spektrumkiosztás az a folyamat, amelyben a szabályozó hatóságok különböző frekvenciasávokat rendelnek hozzá különféle felhasználókhoz és szolgáltatásokhoz, a hasznosság maximalizálása és az interferencia minimalizálása érdekében. A védősávok központi eszközei ennek a folyamatnak, biztosítva a szükséges biztonsági tartalékot az eltérő szolgáltatások között.

|--- A csatorna (használt) ---|   |--- Védősáv (nem használt) ---|   |--- B csatorna (használt) ---|

A védősávot szándékosan kihasználatlanul vagy nagyon korlátozottan használják, biztosítva, hogy az A csatornából származó energia ne hasson a B csatornára – és fordítva.

Kapcsolódó fogalmak és kifejezések

• Szomszédos csatorna interferencia (ACI): Nem kívánt energia egy adóból, amely átszivárog a szomszédos frekvenciacsatornákba, zavart okozva.
• Kibocsátási maszk: A sávon kívüli kibocsátási határértékek szabályozói előírása.
• Spektrumkiosztás: Az a folyamat, amelyben frekvenciákat rendelnek különböző szolgáltatásokhoz (pl. műsorszórás, mobil, légi közlekedés).
• Dinamikus spektrumhasználat: Olyan technológiák, amelyek lehetővé teszik a spektrum – beleértve a védősávokat is – alkalmi, szigorúan szabályozott használatát.
• Szélessávú rendszerek: Olyan rendszerek (mint a radar magasságmérők), amelyek széles frekvenciasávot igényelnek, és érzékenyebbek a szomszédos csatorna interferenciára.
• Pufferzóna (általános biztonság): Általános kifejezés minden olyan védőterületre, amely veszélyforrások között helyezkedik el a mérnöki vagy biztonsági szakterületeken.

Védősáv vizualizációja a főbb iparágakban

Illusztráció, amely a 5G C-sáv és a radar magasságmérő sávjának frekvencia-közelségét mutatja, közöttük a védősávval.

Diagram, amely bemutatja, hogyan választják el a védősávok a közbiztonsági kommunikációt a kereskedelmi szolgáltatásoktól.

Összegzés

A védősávok alapvető elemei a modern vezeték nélküli, műsorszóró és kritikus kommunikációs infrastruktúrának. Gondosan megtervezett frekvenciapufferekként megvédik a létfontosságú szolgáltatásokat a káros interferenciától, biztosítják a közbiztonságot, és lehetővé teszik a hatékony spektrumhasználatot. Tervezési és betartatási elveik nemzetközi szabványokban és nemzeti szabályozásokban vannak lefektetve, tükrözve a technológiai fejlődés és a biztonság iránti elkötelezettség egyensúlyát.

Akár leszálló repülőgép pilótafülkéjében, akár egy vészhelyzeti műveleti központban, akár egy zsúfolt városi mobilhálózatban: a védősávok csendes őrökként szolgálnak – biztosítva, hogy a rádióspektrum tiszta, megbízható és mindenki számára biztonságos maradjon.
