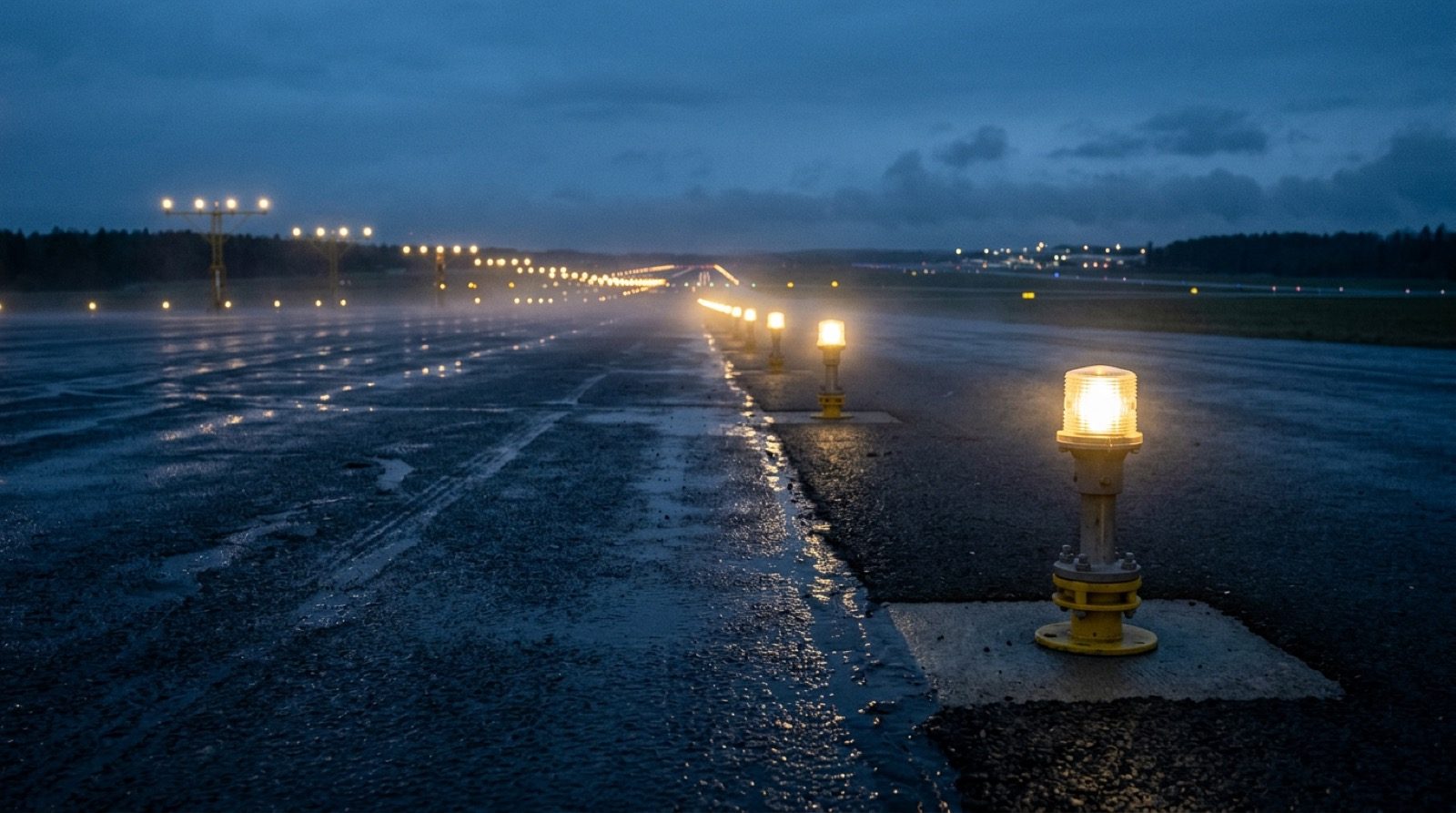

Kontrola letištního osvětlení bez uzavření dráhy

Kdo se s tím setkává

Ten, kdo nakupuje kontrolu letištního osvětlení, málokdy shání samotnou kontrolu. Snaží se uzavřít mezeru, která se stala viditelnou, a tato mezera se otevírá čtyřmi známými způsoby.

• Regulátor požádá o záznam za programem údržby a odpovědí je tabulka výměn svítidel.
• Projekt rekonstrukce povrchu změní geometrii a nikdo si není jistý, zda s ní přibližovací prostředky stále souhlasí.
• Přechod na LED změní charakteristiky paprsku poloviny plochy a staré akceptační údaje již neodpovídají skutečnosti.
• Letová posádka nahlásí něco, co nevypadá správně, a poslední zdokumentované ověření tohoto systému je starší, než kdo chce přiznat písemně.

V každém případě letišti nechybí světla, která fungují. Chybí mu důkaz, že fungují. Letištní osvětlení je systém, jehož způsob selhání je spíše drift než tma, a drift je neviditelný pro člověka, který kolem něj v noci projíždí.

Kde to platí a kde ne

Týká se to letiště, které vlastní své vizuální prostředky a dluží někomu záznam o jejich stavu. Ať už je letiště regionální provoz s jednou dráhou a PAPI na každém konci, nebo letiště se dvěma dráhami a plným přibližovacím osvětlovacím systémem, parametry, které je třeba ověřit, jsou stejné. Mění se pouze počet.

Nevztahuje se to na případ, kdy je problémem selhávání svítidel. To je smlouva o údržbě a kontrola vám řekne, co už víte. Nevztahuje se to na rádiové navigační prostředky, které se ověřují v rámci samostatného programu s vlastními přístroji. A je to špatná volba pro letiště bez jakéhokoli programu údržby, protože měření bez programu, který by ho živil, je drahá fotografie.

Čeho se letiště snaží dosáhnout

Tři výsledky. Kupují se společně a posuzují se odděleně, takže stojí za to každý pojmenovat.

Regulační obhajitelnost

Provozovatel musí inspektorovi předat záznam, který odpovídá na otázky, spíše než aby tvrdil závěr. V Evropě je závazným nástrojem vlastní schválený program údržby provozovatele, vypracovaný podle nařízení (EU) 139/2014, které vyžaduje systém preventivní a opravné údržby vizuálních prostředků a elektrických systémů, aniž by jmenovalo konkrétní frekvenci. Konstrukční specifikace, podle kterých byly prostředky postaveny, jsou v ICAO Annex 14 a pro evropská certifikovaná letiště v EASA CS-ADR-DSN. Měření se posuzuje podle nich. Program určuje, kdy.

Provozní dostupnost

Každá hodina kontroly je hodina, kdy povrch není plně k dispozici, pokud metoda povrch nepotřebuje. Na rušném letišti náklady na obsazení dráhy výrazně převyšují poplatek za inspekci a je to číslo, na kterém řediteli provozu skutečně záleží.

Trend, nikoli snímek

Jediné ověření vám řekne stav svítidla jednoho odpoledne. Neřekne vám, zda jednotka driftuje, protože není s čím srovnávat. Výsledek, za který se vyplatí zaplatit, je série, ve které každá návštěva reprodukuje tu předchozí dostatečně přesně na to, aby změna o pár úhlových minut měla význam.

Pole přibližovacího osvětlení viděné z pozice očí pilota. Integrita vzoru se posuzuje na celém poli najednou, nikoli jednotku po jednotce ze země.

Jak probíhá inspekční rok

Program není jedna událost. Je to cyklus a většina z něj je věnována dokazování, že se nic nezměnilo. Níže uvedených pět kroků se opakuje každý rok bez ohledu na to, jaká metoda měření se používá, od dlouhých polí okrajových světel dráhy a pojezdových světel až po regulátor konstantního proudu v rozvodně.

Každá jednotka v poli okrajových světel dráhy pokrytá v jedné sadě průchodů. Metoda, která pokrývá celé pole, mění odpověď, nikoli ji urychluje.

Správa a záznam

Kontrola je jen polovina nákupu. Druhou polovinou je to, co je letiště schopno prokázat za osmnáct měsíců.

Auditor klade malý počet otázek a všechny jsou otázkami rekonstrukce. Odkud toto číslo pochází. Jak bylo vypočteno a s jakou verzí metody. V jakém stavu byl přístroj a kdy byl naposledy kalibrován. Kdo údaj pořídil, jakého data, za jakého počasí. Proti které toleranci byl posuzován. Zpráva, která odpovídá na poslední otázku a na žádnou z ostatních, je závěr, nikoli důkaz.

Proto uchovaná surová data znamenají více než formátování zprávy. Pokud video a záznam polohy přežijí, lze sporné číslo přepočítat. Pokud ne, jedinou odpovědí na výzvu je znovu letět a doufat, že se svítidlo mezitím nepohnulo.

Důkazy a upřímné limity

Dvě tvrzení na této stránce nesou váhu a každé si zaslouží, aby bylo nahlas uvedeno jeho omezení.

Geometrický řetězec je silný

Polohy pocházejí z RTK GNSS navázaného na základnovou stanici a geodetický rámec. Vnitřní parametry kamery pocházejí z kalibrace na základě terče zaznamenané s datem. Elevační úhel mezi dvěma známými polohami je geometrický problém, nikoli problém jasu, což je důvod, proč lze přechodový úhel uvést s jeho mezí.

Přechodový úhel na jednotku, proložený stovkami snímků na přiblížení. Úhel je geometrie a geometrie přežije audit.

Optický řetězec je slabší

Palubní kamera zaznamenává počty, nikoli kandely, a tyto počty závisí na objektivu, expozici a vzdálenosti. Poměry mezi kanály většinu toho normalizují, což je důvod, proč měření barvy a přechodu slabost přežijí. Absolutní intenzita světla nikoli. Uvedení hodnoty v kandelách vyžaduje buď referenční měření na místě, nebo křížovou kalibraci proti přístroji, který nese kalibrační certifikát . Každý dodavatel, který tvrdí, že jeho kamera dronu je certifikovaný fotometr, tento krok přeskočil.

Pozemní fotometrické systémy jsou protějškem a jsou dobré přesně v tom, v čem je dron slabý. Vozidlový fotometr měří intenzitu přímo a poskytuje absolutní údaje, které akceptační zkouška vyžaduje. Materiály dodavatelů těchto systémů popisují pokrytí plné dráhy přesného přiblížení v obou směrech za méně než dvě hodiny, což je skutečné obsazení povrchu, který by jinak vydělával peníze. Ani jedna metoda nedominuje. Program rozhoduje, která otázka je položena, a metoda ji následuje.

Námitky, které stojí za to vznést před nákupem

“Náš úřad dosud nepřijal metody s drony.” Zeptejte se písemně a ptejte se na parametr, nikoli na platformu. Normy popisují, co je třeba ověřit a podle jakých tolerancí se posuzuje. O přístroji jsou z velké části mlčící. Příručka pro vizuální prostředky, ICAO Doc 9157 Part 4, odstavec 8.3.43, již několik let ukazuje na bezpilotní letadla jako jednu z metod dostupných pro kontrolu nastavení ukazatelů sklonu kluzové dráhy, což je užitečná věc mít v konverzaci.

“Už platíme za letovou inspekci.” Pak je užitečná otázka, k čemu letadlo je. Pokud kalibruje rádiové prostředky, dělá něco, co dron nemůže, a vizuální prostředky mohou jet na návštěvě, která se tak jako tak koná. Toto srovnání je předmětem průzkumu dronem versus letová inspekce .

“Potřebujeme jen světla, která selhala.” Selhaná světla jsou problém údržby. Driftující světla jsou bezpečnostní problém a z obvodové silnice vypadají v pořádku. Celý důvod, proč ověřování existuje jako samostatná činnost, je ten, že způsob selhání je neviditelný.

“Nemůžeme uvolnit dráhu.” To je omezení, kolem kterého byla metoda postavena, a je to důvod, proč má průzkum provedený mezi pohyby na rušném letišti větší hodnotu než na klidném.

Související úkoly

Pokud je bezprostřední otázka spíše procedurální než obchodní, postup fotometrického měření stanovuje, jak se kampaň plánuje a provádí, včetně toho, kde musí do řetězce vstoupit kalibrovaný přístroj. Pokud je otázkou, kterou metodu koupit, výše uvedené srovnání je stránka pro ni. Pokud je otázkou, kolik stojí jeden systém, průvodce cenou kalibrace PAPI je upřímný stav trhu, kde nikdo nezveřejňuje sazbu. A pokud je letiště na řadě pro plnou návštěvu, její podoba je na cenové stránce .
