Technický slovník letištní dráhy (RWY)

Vzletová a přistávací dráha (RWY): Definice a regulační rámec

Vzletová a přistávací dráha (RWY) je vymezená obdélníková plocha na letišti nebo letištní ploše, speciálně připravená pro vzlet a přistání letadel. Dráhy mohou být z různých povrchů, například asfaltu, betonu, trávy nebo štěrku, a jsou navrženy tak, aby splňovaly provozní požadavky největších a nejtěžších letadel, která je mohou používat. Geometrie, povrch, značení a osvětlení drah jsou přísně regulovány mezinárodními normami, především ICAO Annex 14 a poradními oběžníky FAA, aby byla zajištěna jednotná bezpečnost a provozní efektivita po celém světě.

Orientace dráhy je určena převládajícími větrnými podmínkami, aby byl maximalizován složka protivětru a zvýšena bezpečnost při vzletu a přistání. Každý konec dráhy je označen designátorem podle svého magnetického azimutu, zaokrouhleného na nejbližší deset stupňů (např. RWY 09 pro směr 090°). Paralelní dráhy jsou dále rozlišeny příponami L (levá), C (střední) a R (pravá). Tato označení se pravidelně aktualizují v závislosti na změnách magnetické deklinace Země.

Dráhy jsou páteří provozu na airside části letiště; jejich rozměry, únosnost povrchu a značení jsou pečlivě evidovány a udržovány tak, aby vyhovovaly potřebám komerční, nákladní i všeobecné letecké dopravy.

Související pojmy a zkratky dráhy

Práh

Práh dráhy označuje začátek části dráhy vhodné pro přistání. Je identifikován širokými bílými pruhy kolmo k ose dráhy a může být umístěn na fyzickém konci dráhy nebo posunut do vnitřní části z bezpečnostních nebo provozních důvodů.

Posunutý práh

Posunutý práh je umístěn dále od konce dráhy, aby zajistil překážkovou ochranu nebo vyhověl omezením únosnosti povrchu. Oblast před posunutým prahem lze využít pro vzlet a dojezd, ale ne pro dosednutí při přistání v tomto směru.

Konec dráhy

Konec dráhy je fyzické zakončení povrchu dráhy, označené koncovými světly, a je klíčové pro přesná letecká data a návrh přístrojových postupů.

Dojezdová plocha (Stopway)

Dojezdová plocha je oblast za vzletovou částí dráhy, v ose dráhy, schopná unést letadlo v případě přerušeného vzletu. Je označena žlutými ševrony a není určena pro běžný provoz letadel.

Bezpečnostní oblast dráhy (RSA)

RSA je překážkově prostá a upravená plocha obklopující dráhu, navržená k minimalizaci škod v případě podletění, přejetí či vyjetí z dráhy. Její rozměry a požadavky stanovují ICAO a FAA.

Označení dráhy (Runway Designator)

Označení dráhy je číslo (a případně písmeno) identifikující každý konec dráhy podle magnetického směru, s příponami pro paralelní dráhy dle potřeby.

Osa dráhy

Osa dráhy je bílá, přerušovaná čára vedoucí středem dráhy a poskytující základní vodítko pro zarovnání letadla při vzletu a přistání.

Značení dráhy

Značení dráhy zahrnuje všechna trvalá povrchová označení—čísla, osy, prahy, záměrné body, zóny dosednutí, postranní čáry a značení ramen—standardizovaná pro jasnost a viditelnost.

Pozice pro zastavení u dráhy

Pozice pro zastavení u dráhy jsou vyznačeny na pojížděcích drahách u okraje dráhy a určují místo, kde se letadla a vozidla musí zastavit před vjezdem na dráhu; jejich dodržování je vynucováno povrchovým značením a značkami, aby se zabránilo vjezdu na dráhu bez povolení.

Deklarované vzdálenosti (TORA, TODA, ASDA, LDA)

Deklarované vzdálenosti jsou standardizované hodnoty délky dráhy:

• TORA (Takeoff Run Available): Použitelná délka dráhy pro rozjezd při vzletu.
• TODA (Takeoff Distance Available): TORA plus clearway.
• ASDA (Accelerate-Stop Distance Available): TORA plus dojezdová plocha pro přerušený vzlet.
• LDA (Landing Distance Available): Délka dráhy vhodná pro přistání.

Tyto hodnoty jsou zásadní pro výpočty výkonů letadel a jsou zveřejňovány pro každý směr dráhy.

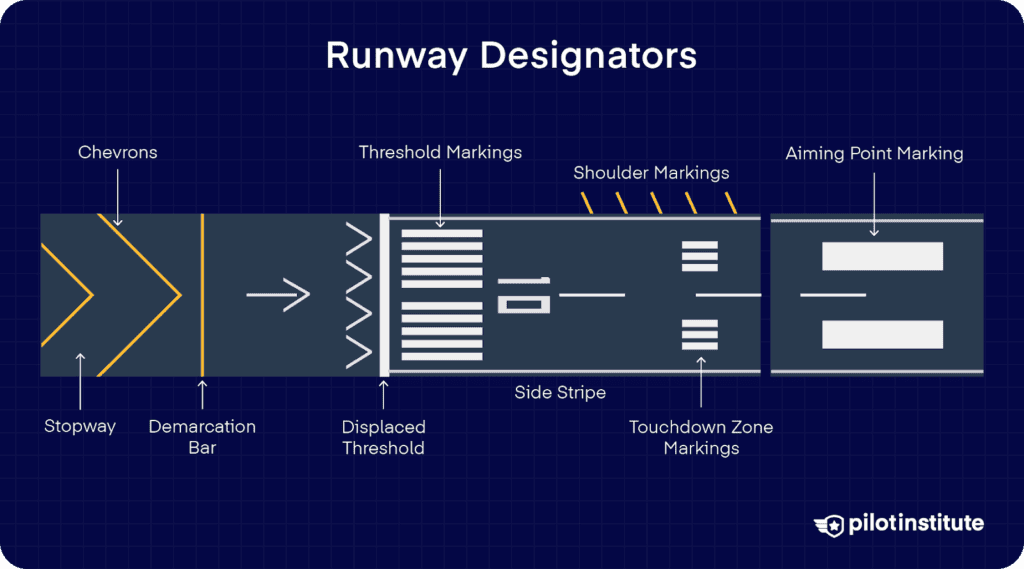

Značení dráhy: standardy a interpretace

Značení drah je regulováno podle ICAO Annex 14 a FAA AC 150/5340-1, vše v bílé barvě s výjimkou žlutého značení ramen/ševronů. Značení se liší podle provozní kategorie (vizuální, nepřesná, přesná) a poskytuje pilotům vizuální informace pro zarovnání, dosednutí a manévrování.

Značení prahu, záměrného bodu a zóny dosednutí je zásadní pro bezpečné a přesné přistání, zejména za zhoršené viditelnosti.

Systémy osvětlení drah a vizuální pomůcky

Osvětlení drah je nezbytné pro provoz za tmy nebo snížené viditelnosti a je celosvětově standardizováno pro snadné rozpoznání piloty a bezpečný provoz.

Okrajová světla dráhy

Bílá (jantarová v posledních 600 m nebo polovině dráhy u přesných drah), vymezující okraje dráhy. Typy: HIRL (vysoká), MIRL (střední), LIRL (nízká) intenzita.

Středová světla dráhy

Zabudovaná, rozestup každých 15 m, bílá až do posledních 900 m, kde se střídají červená a bílá, a posledních 300 m pouze červená, což varuje před koncem dráhy.

Prahová a koncová světla

Prahová světla jsou zelená (začátek dráhy pro přistání); koncová světla jsou červená (konec dráhy pro vzlet).

Rozpoznávací světla prahu (REIL)

Synchronizovaná blikající bílá světla po každé straně prahu, rychle identifikující konce dráhy, zejména za zhoršené viditelnosti.

Světla zóny dosednutí (TDZL)

Bílá světla zabudovaná od prahu po délce 900 m, nebo do středu dráhy, podle toho, co je kratší.

Systémy VASI a PAPI poskytují vedení po sestupové rovině pomocí červených a bílých světel, která ukazují, zda je přiblížení nad, na nebo pod optimální sestupovou rovinou.

Návrh, konfigurace a deklarované vzdálenosti drah

Parametry návrhu dráhy

• Orientace: Na základě analýzy větru a magnetického směru.
• Délka/šířka: Určena největším letadlem, provozními minimy a regulačními normami.
• Povrch: Asfalt, beton nebo stabilizovaný štěrk, vybíraný podle provozních nároků a klimatu.

Identifikátory dráhy

Čísla odpovídají magnetickému směru. Paralelní dráhy používají přípony L/C/R. Směry a označení jsou aktualizovány se změnou magnetické deklinace.

Deklarované vzdálenosti

Clearway: Překážkově prostá oblast za dráhou pro zrychlení při vzletu.
Dojezdová plocha: Zpevněná oblast za dráhou pro přerušený vzlet.

Deklarované vzdálenosti jsou zveřejněny v AIP, letištních schématech a briefingech pro piloty.

Provoz a postupy na dráze

Obecné provozní požadavky

Přísná kontrola provozu na dráze je nezbytná. Na řízených letištích je povolení ŘLP vyžadováno před vjezdem nebo přechodem jakékoli dráhy. Na neřízených letištích musí piloti sami oznamovat a dodržovat publikované vzletové a přistávací okruhy.

Okruhy a standardní postupy

Standardní okruhy zahrnují vzletový, po větru, příčný, po větru, základnu a konečné přiblížení, což zajišťuje bezpečné řazení příletů a odletů.

Povolení k přistání je na řízených letištích povinné. Na neřízených letištích musí piloti vizuálně ověřit stav dráhy a oznámit své záměry.

Omezení používání dráhy a digitální NOTAMy (AIXM)

Dočasné nebo trvalé změny na dráze (uzavírky, omezení, podmíněný přístup) jsou sdělovány NOTAMy, stále častěji v digitálním formátu AIXM pro aktuální informace. Omezení mohou být časová, podle typu letadla nebo operace a jsou klíčová pro plánování letu a bezpečnost.

Bezpečnostní oblasti dráhy a ochranné zóny

Bezpečnostní oblast dráhy (RSA)

RSA je zásadní bezpečnostní pásmo, které u velkých drah sahá nejméně 150 metrů od osy dráhy a 90 metrů za konec, upravené a překážkově prosté, aby umožnilo pohyb letadel a záchranných vozidel v případě podletění, přejetí nebo vybočení z dráhy.

Shrnutí

Vzletové a přistávací dráhy jsou jádrem provozu letiště, navržené a udržované podle přísných mezinárodních standardů pro geometrii, povrch, značení, osvětlení a deklarované vzdálenosti. Jejich návrh, provoz a průběžná správa jsou klíčové pro bezpečnost a efektivitu letecké dopravy, od malých letadel všeobecného letectví až po největší komerční stroje.

Pro detailní regulační odkazy a schémata konzultujte ICAO Annex 14, poradní oběžníky FAA a svůj národní Letecký informační publikaci (AIP).
