Akadálykorlátozó felületek: a megközelítési felület felmérése

Egy név, egy egész felületcsalád

A kifejezés egyetlen lejtős síknak hangzik a futópálya vége fölött. De nem az. Az akadálykorlátozó felületek egy képzeletbeli felületcsalád, amely körülveszi a repülőteret, és egy repülőtér lehet tökéletesen tiszta az egyiken, miközben egy másikon áthatolás történik.

Több felületre azért van szükség, mert egy repülőgép a repülőtér közelében több dolgot is csinál. Leszálláshoz ereszkedik, felszálláshoz emelkedik, indulás után kanyarodik, és néha alacsony magasságban megszakítja a leszállást és körberepül. Minden manőver más légtérbe helyezi a repülőgépet, és minden légtérnek saját védelemre van szüksége. Egyetlen, az ereszkedésre hangolt felület védtelenül hagyná a körberepülést, és egy olyan, amely elég nagyvonalú lenne mindenhez, több földet sterilizálna, mint amennyit bármely közösség elfogadna.

Tehát a szabvány kettéosztja a problémát. Az Annex 14 , I. kötet a forrásdokumentum, és annak 18. módosítása két, nagyon eltérően viselkedő kategóriába rendezi át az egész készletet. Az akadálymentes felületek pontosan azt teszik, amit a nevük mond: semmi sem hatolhat át rajtuk, pont. Az akadályértékelő felületek lazábbak. Az ottani áthatolás nem automatikusan tilos, de tanulmányozni, indokolni és rögzíteni kell, nem pedig figyelmen kívül hagyni.

Ez a megkülönböztetés a leghasznosabb dolog, amit egy üzemeltető a fejében tarthat. Megmondja, hogy mely megállapítások állítják le a műveleteket, és melyek indítanak el papírmunkát.

Az időzítés sokakat meglep. A 18. módosítást 2025-ben fogadták el, és csak 2030 novemberében lép hatályba. A legtöbb üzemeltető által ismert kódszám-táblázatok még érvényben vannak, és az új geometria az, amire tervezni kell. Senkinek nem kell ma váltania, de senki ésszerű nem telepít szélfogót a régi számok alapján.

A módosítás a felületek méretezését is megváltoztatja. A régi táblázatok a repülőtéri referenciakódszámhoz kapcsolódnak. Az újak a repülőgép-tervezési csoporthoz (Aeroplane Design Group) kötődnek, amely a repülőgépeket a küszöbhöz viszonyított jelzett légsebesség és a szárnyfesztávolság alapján osztályozza. Az I. csoport 169 km/h alatti sebességű és 24 m alatti szárnyfesztávolságú. A III. csoport 36 m-től 52 m alatti szárnyfesztávolságig terjed. Egy olyan repülőtér, ahol a kritikus repülőgép egy 36 m alatti szárnyfesztávolságú keskenytörzsű, a II. csoportba tartozik, és az alcsoport a küszöbsebességtől függ, nem a futópályától.

Mely felületek okoznak valódi problémát egy regionális repülőtéren

A család nagy része soha nem okoz gondot senkinek. A vízszintes felület magasan és szélesen helyezkedik el, a kúpos geometria inkább tervezési, mint ellenőrzési kérdés, és a sáv menti átmeneti felületek a repülőtér építésének napján rendeződtek. Három dolog generálja a valódi megállapítások szinte mindegyikét.

Az első a megközelítési felület , az ék, amely a meghosszabbított középvonal mentén emelkedik a küszöbtől 60 m-re lévő vonaltól. Ez van a legközelebb a talajhoz ott, ahol a repülőgépek a legalacsonyabban és leglassabban repülnek, és ez az a felület, amelyet a növényzet és az építkezés először elér.

A második a felszállási emelkedési felület ugyanazon futópálya másik végén, amely egy motorhibás forgatókönyv esetén a legfontosabb, amelyet senki sem szeretne tesztelni.

A harmadik a műszeres eljárás értékelő felülete, ha a futópálya rendelkezik ilyennel. Ez az a felület, amely csendesen meghatározza a minimáit.

Így néz ki a megközelítési felület a 18. módosítás táblázatai szerint, összehasonlítva egy nem műszeres és egy műszeres futópályát ugyanazon repülőgép-csoport esetében.

Két dolog derül ki ebből a táblázatból. A műszeres eljárás hozzáadása nemcsak a térképeket változtatja meg, hanem majdnem megduplázza a védett földterület hosszát, és felével szélesíti a belső élt. És a legkisebb repülőgép-csoport egy vizuális futópályán kapja a legmeredekebb felületet, 5%-ot, mert egy könnyű repülőgép rövid végső megközelítésen gyorsabban emelkedhet ki a terepből, mint egy sugárhajtású.

Ahol a futópálya precíziós megközelítést szolgál ki, ott egy második, sokkal nagyobb felületet helyeznek az első fölé értékelés céljából. Ennek geometriája minden repülőgép-csoport esetében azonos, ami sokakat meglep.

Több mint tizenkét kilométer védett megközelítés, amely 15%-kal szélesedik mindkét oldalon, egy nagyon nagy darab vidék, és ez az a darab, amelybe egy növekvő város terjeszkedik. Ez a geometria az, amelyre a saját megközelítési akadálymentesítési ellenőrzésünk épül.

A probléma a változás, nem a tervezés

A repülőtereket szinte soha nem építik áthatoló akadállyal. A felületeket a betonöntés előtt rajzolják meg, a földet megvásárolják vagy a szolgalmakat megírják, és a nyitás napján a megközelítés tiszta.

Aztán telik az idő.

Fák nőnek. Egy szomszédos farm udvariasságaként ültetett nyárfasor egy jó évszakban egy métert is nőhet, és senki sem veszi észre, mert senki sem néz fel rá. Húsz év alatt ez egy fal.

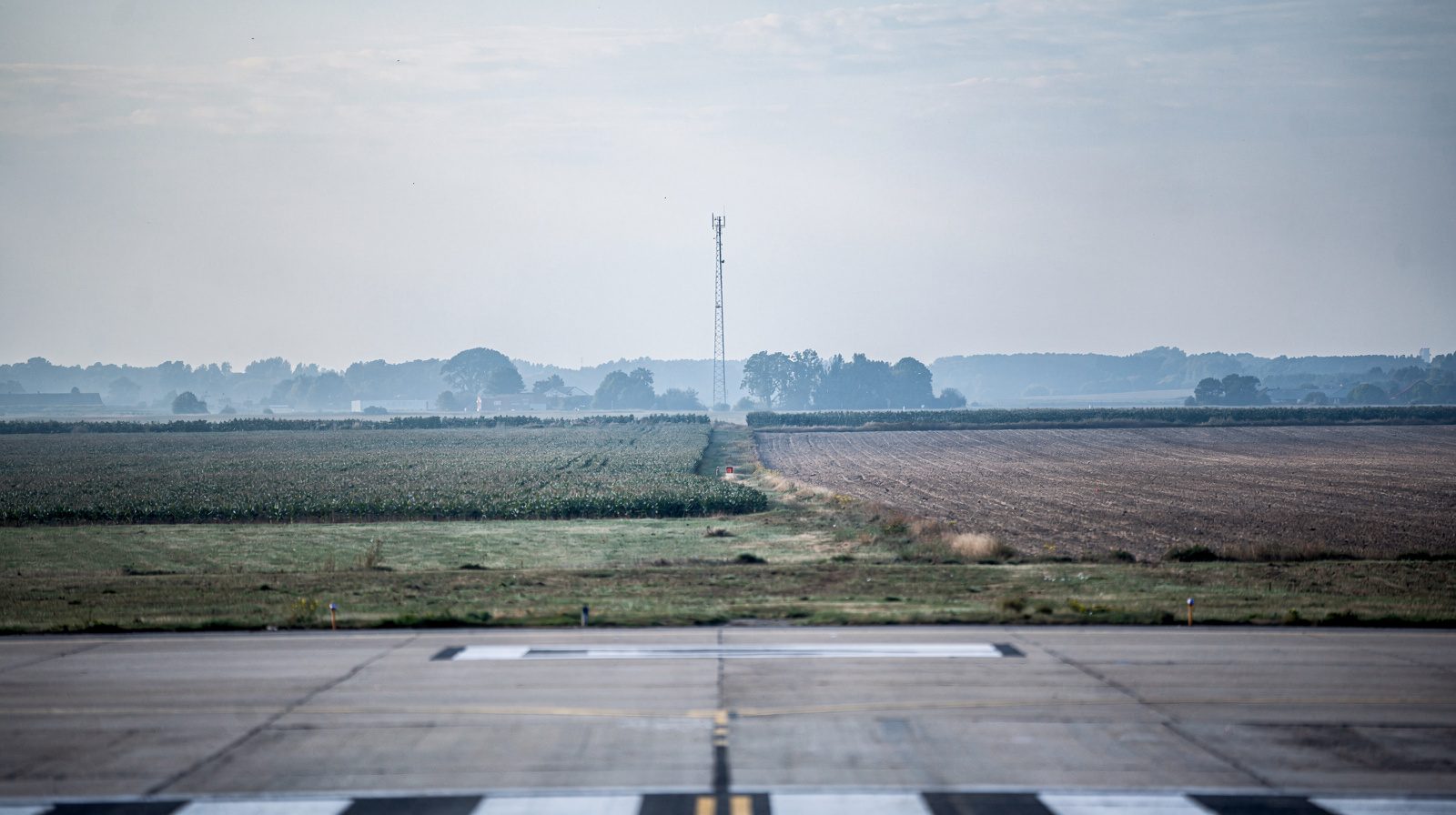

Építmények jelennek meg. Egy távközlési üzemeltető rácstornyot állít egy mező túlsó oldalán, mert a mező olcsó, és a torony a helyi tervezési szabályok szerint legális. Egy gabonasiló váltja fel a csűrt. Mindegyik egyenként kicsi, és egyik sem senkinek a hibája.

Az ideiglenes dolgok viselkednek a legrosszabbul. Egy építési daru magas, mozgékony, gyakran állítják fel anélkül, hogy bárki szólna a repülőtérnek, és le is szerelik, mielőtt egy éves felmérés észrevenné.

A papíralapú nyilvántartás is párhuzamosan romlik. A nemzeti AIP-ben közzétett repülőtéri akadálytérkép egy olyan felmérés pillanatképe, amely a repülés napján helyes volt. Ha hat éves, akkor pontosan leír egy olyan tájat, amely már nem létezik. Ez nem a térkép kritikája. Ez az, ami egy térkép.

Ezért az akadálymentesítés monitoring probléma, nem tervezési probléma. A tervezés helyes volt. A kérdés az, hogy még mindig igaz-e, és a válasznak van szavatossági ideje.

Hogyan mérik fel a megközelítési felületet

Három becsületes módja van a kérdés megválaszolásának, és ezek kissé eltérő verziókra adnak választ.

Egy földi felmérés mérőállomással vagy GNSS vevővel pontosan méri az ismert objektumokat. Kiválóan alkalmas arra, hogy megmondja a már ismert torony magasságát, és használhatatlan arra, hogy megtalálja azt, amelyet nem ismer, mert valakinek előre el kell döntenie, mit mérjen.

Egy személyzettel végzett repülési ellenőrzés repüli az eljárást, és jelentést tesz arról, amit a személyzet és a műszerek láttak. Ez hiteles és óránként drága, ezért ritkán fordul elő.

Egy drónos felmérés a kettő között helyezkedik el: a felület geometriáját repüli, nem pedig a közeli pontokat mintavételezi, és elég gyakran ahhoz, hogy a változás legyen a mért dolog.

Az általunk használt módszer szándékosan szó szerinti. A futópálya-irány védőfelülete egy sík, amely a saját közzétett geometriájából épül fel: hol kezdődik a küszöbhöz képest, milyen széles a belső éle, milyen gyorsan szélesedik, és milyen lejtéssel emelkedik, a közzétett ábrából vagy a közzétett siklópályából származtatva. Ezután minden felmért akadályt a repülőtér körül ehhez a szilárd testhez viszonyítva tesztelnek. Beleesik-e a lábnyoma a felületbe, és áttöri-e a teteje a fölötte lévő síkot. Bármi, ami mindkettőt teszi, megnevezésre kerül, mielőtt bármi repülne.

Aztán a repülőgép felszáll és fizikailag ellenőrzi ugyanazt a síkot. Egy olyan ívet repül, amely a felületen halad, a kamera a meghosszabbított középvonal mentén egy olyan pontra van rögzítve, amely ugyanazon a síkon fekszik. Ez a látóvonalat a felület fizikai mintájává teszi. Egy áthatoló objektum láthatóan elhalad a kamera előtt ahelyett, hogy egy táblázatból következtetnének rá, és a futópálya tengelyétől mindkét oldalon történő átsöprés a szektort fedi le, nem csak a középvonalat. A menetet rögzítik, ami a megállapítást állítássá változtatja, nem pedig feltételezéssé.

A két fél ellenőrzi egymást. A geometriai menet elkapja, amit a felmérés tud. A repült menet elkapja, amit a felmérés elfelejtett.

Milyen pontosságra van szükség a válasznak

Kevesebbre, mint az emberek feltételezik az egyik dimenzióban, és többre, mint a másikban.

Egy áthatolás igen vagy nem kérdés egy síkra vonatkozóan. Egy 2%-os felületen egy méter függőleges hiba ötven méter vízszintes helyzetnek felel meg, így egy deciméternyi függőleges bizonytalanság ritkán dönt el egy esetet. Az dönti el az eseteket, hogy tudjuk, egy objektum a sík melyik oldalán van, ha egy-két méteren belül van hozzá, és ez gyakori, mert a felület közelében lévő objektumokat általában szándékosan a határig építik.

A követelmény tehát pozicionális, nem fotogrammetriai. A centiméteres szintű RTK pozicionálás, ugyanahhoz a dátumhoz kötve, mint a közzétett repülőtéri adatok, elegendő. Egy fogyasztói GNSS pozíció barometrikus magassággal nem elegendő, mert ez a kombináció métereket is tévedhet a függőlegesben anélkül, hogy jelezné.

A másik fontos pontosság az időbeli. Egy centiméterre pontos, de tizennyolc hónapos felmérés rosszabb válasz, mint egy tíz centiméterre pontos, de három hónapos, mert a mért dolog mozog. A megközelítési zóna gyorsabban változik, mint ahogy a legtöbb felmérési költségvetés feltételezi.

Mi történik, ha egy áthatolást megerősítenek

Egy ilyen megtalálása önmagában nem válság. Az, ami következik, attól függ, melyik felületet érte találat.

Egy akadálymentes felület áthatolása a súlyos eset. El kell távolítani, vagy a műveletet meg kell változtatni.

Egy értékelő felület áthatolása repüléstudományi tanulmányt indít el, nem azonnali korlátozást. A tanulmány azt vizsgálja, hogy az objektumot árnyékolja-e a meglévő terep vagy építmények, és mi tenné elfogadhatóvá a kockázatot.

Innen a lehetőségek szabványosak. Vágd ki, a szokásos válasz növényzetre és a legolcsóbb. Csökkentsd vagy távolítsd el, elérhető tornyokra és ritkán épületekre. Világítsd meg és jelöld meg, hogy egy akadályfény feltűnővé tegye, ami a repülési kockázatot kezeli anélkül, hogy a geometriát változtatná. Vagy változtasd meg az eljárást a küszöb eltolásával, a minimák emelésével, vagy a futópálya irányának korlátozásával bizonyos körülmények között. Ez utóbbi lehetőség a drága, mert állandó és kapacitásba kerül.

Bármelyik utat is választják, az eredménynek el kell jutnia a térképre és az AIP-be. Egy kivágott, de nem rögzített akadály továbbra is akadály minden eljárástervező számára.

Az ütemezés, ami valóban működik

Kezeld a megközelítést úgy, ahogy a világítást kezeled. Nem egy dolog, amit egyszer tanúsítasz, hanem egy dolog, amit rendszeresen újra ellenőrzöl, és az ütemezésnek inkább a környezet változásának sebességét kell követnie, nem csak a naptárt. Egy repülőtér, amelynek mezőgazdasági terület és fasor van a megközelítésben, lassabb órával rendelkezik, mint egy, amely alatt ipari park van, de egyik óra sem áll meg.

Írtunk a világítási protokoll mögötti tűrésekről a mit követel meg az ICAO Annex 14 a PAPI-tól című cikkben, és a minta itt azonos. A szabvány megmondja, hogy néz ki a helyes. Csak egy mérés mondja meg, hogy még mindig ott vagy-e.

A megközelítés az a része a repülőtérnek, amelyet nem birtokolsz, nem tudsz karbantartani és nem tudsz irányítani. Pontosan ezért érdemes a leggyakrabban ránézni.
