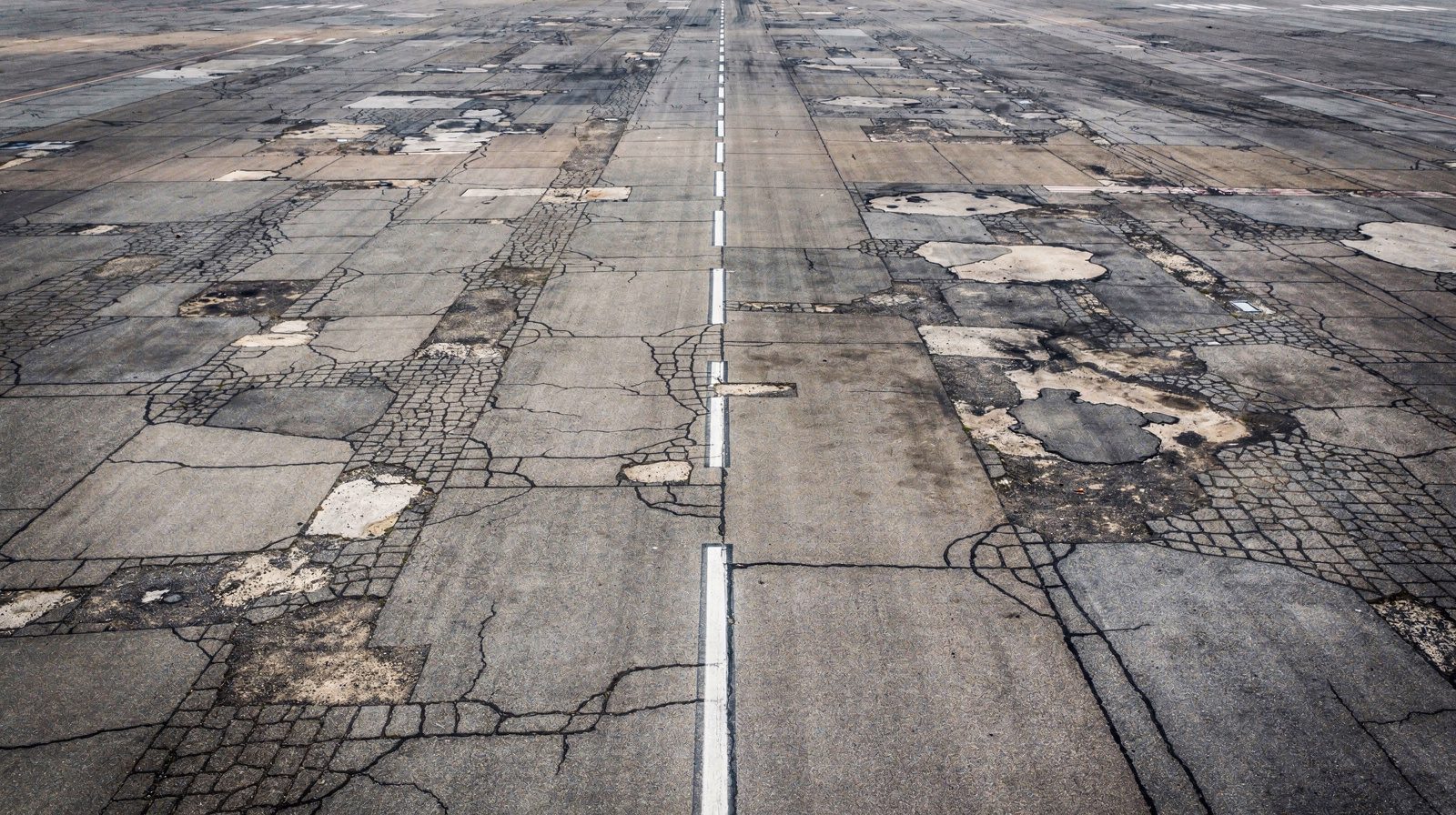

Futópálya-felületi ellenőrzés: Mit lát valójában egy drónos pásztázás
Mit old fel egy drónos burkolatpásztázás egy futópályán, mit nem, hogyan határozza meg a talajmintavételi távolság a legkisebb mérhető repedést, és hogyan válik a pásztázás minősítéssé.
TÖMÍTETT REPEDÉS · JAVÍTOTT · BORULTA felület az, ahol a bizonyíték van
A futópálya burkolata egyszerre romlik felülről lefelé és alulról felfelé, és ezek közül csak az egyik látható. A víz egy repedésen keresztül jut be, az alap elveszti a támasztást, és a felület hónapokkal később egy mélyedésként vagy egy terjedő repedéshálózatként jelzi a problémát. Addigra az olcsó javítási lehetőség már elmúlt.
Ez az érv amellett szól, hogy gyakran nézzünk, nem pedig alaposan. Egy háromévente végzett felmérés minden hibát azon a szinten kap el, amelyet éppen elért. Egy évente kétszeri felmérés ugyanezen hibák nagy részét még akkor éri el, amikor azok még csak tömítési munkát igényelnek.
A repülőterek által feltett kérdés ennél szűkebb és igazságosabb. Mit lát valójában egy drónra szerelt kamera, és mit hagy ki csendben? Ez a válasz őszinte változata.
Mi romlik el egy futópályán, és hogyan jelenik meg
Repedések
A repedések a leggyakoribb repülőtéri burkolati hibák, és a legkönnyebben olvashatók egy képről, mert a repedés egy sötét vonal egy olyan felületen, amelyen nagyon kevés más vonalas szerkezet található. A típus az irányból és a mintázatból következik. A hosszirányú repedés a középvonallal párhuzamosan fut, és leggyakoribb oka a szomszédos burkolási menetek közötti építési hézag, amelyet soha nem tömörítettek megfelelően. A keresztirányú repedés a felületen át fut, és általában hőmérsékleti zsugorodás. A blokk-repedés a burkolatot durva téglalapokra osztja, ahogy az öregedő kötőanyag zsugorodik. A krokodilbőr-repedés, egy keréknyomban koncentrálódó, egymással összefüggő sokszögekből álló hálózat, amely a szerkezet fáradását jelzi, nem pedig a felület öregedését.
A súlyosság a szélesség, nem a hossz. Az FHWA LTPP Hibafelismerési Kézikönyv az aszfaltrepedéseket az átlagos szélesség alapján osztályozza: alacsony 6 mm vagy kevesebb, közepes 6 mm felett 19 mm-ig, magas 19 mm felett. Egy jó állapotú tömítőanyaggal ellátott tömített repedés alacsonynak számít, függetlenül az alatta lévő nyílástól. A vasalt beton szűkebb sávokat használ, alacsony 3 mm alatt, magas 13 mm vagy több, vagy 75 mm vagy nagyobb peremletöredezés, vagy 13 mm vagy nagyobb elmozdulás esetén.
Vegye figyelembe, hogy a kézikönyv a repedés mentén mért átlagos szélességet adja meg, nem a legszélesebb pontot. Egy olyan repedés, amelynek néhány széles szakasza és szoros átlaga van, alacsonyabb besorolást kap, mint amit a legrosszabb pontjáról készült fénykép sugall. Az automatizált rendszerek gyakran a maximális szélességet jelentik, mert ez közelebb áll ahhoz, amit egy ellenőr egy mérőeszközzel kiválaszt. Mindkét válasz védhető, és nem ugyanaz a szám, ezért a jelentésnek meg kell adnia, hogy melyiket használta.
Deformáció
A keréknyom-képződés egy tartós hosszirányú mélyedés a keréknyomban. Három mechanizmus hozza létre, és ezek keresztmetszetükben különböznek. A sűrűsödés az építés utáni tömörödés a forgalom hatására, oldalirányú felpúposodás nélkül, a felület egyszerűen alacsonyabban helyezkedik el. A nyírási áramlás oldalra szorítja ki a keveréket, és megemelt peremeket hagy a horony mentén. Az altalajhiba egy széles medencét hoz létre, ahol az aszfalt megrepedt, mert meghajlott a követés során.
A TxDOT mélységi skáláján a sekély keréknyom 0,25–0,49 hüvelyk, a mély 0,50–0,99 hüvelyk, a súlyos 1,00 hüvelyknél (25,4 mm) kezdődik, a tönkremenetel pedig 2,00 hüvelyknél (50,8 mm). A repülőterek korábban törődnek ezzel. A mindössze 3–5 mm mély keréknyomokban megálló víz tipikus leszállási sebességeknél vízen siklást idézhet elő, és egy guruló repülőgép nem tud kikerülni a keréknyomból.
A keréknyom-képződés az a hiba, amely a legvilágosabban mutatja a hagyományos képalkotás korlátait. A keréknyomnak szinte nincs tónuskontrasztja a környező burkolathoz képest, amíg nem esik az eső és nem telik meg vízzel. A mélység geometria, nem szín, ezért egy rekonstruált felületmodellből kell származnia, nem egy képből.
Anyagvesztés
A kavicsolódás, az időjárás hatására bekövetkező mállás és a peremletöredezés az adalékanyag és a kötőanyag elvesztése a felületről. Kiváltó okuk általában térfogati jellegű. A sűrű szemcséjű meleg aszfaltkeverék tervezési levegőürege 4,0%, a helyszíni üregek várhatóan 3% és 8% között maradnak a teljes élettartam alatt, és az FAA előírja, hogy a helyszíni üregek repülőtéri keverékek esetében az építés után ne haladják meg a 8,0%-ot. E felett a burkolat áteresztővé válik, az oxigén és a víz eléri a kötőanyagot, és a felület elkezdi hullatni a követ. Kandhal és Koehler megállapította, hogy a kavicsolódás 8% feletti levegőüreg-tartalomnál válik jelentőssé, és 15% felett súlyossá. Az Aszfalt Intézet a költséget a burkolat élettartamának nagyjából 10%-ára teszi minden egyes, 7% feletti levegőüreg-százalék után.
A kavicsolódás a textúra és a tónus változásaként jelenik meg, nem pedig vonalként. Ez megnehezíti az automatizált detektorok számára, mint a repedések esetében, és nehezebb az emberi értékelő számára is.
| Hiba | Hogyan néz ki felülről | Mit old fel a képalkotás | Másra van szüksége |
|---|---|---|---|
| Hosszirányú, keresztirányú, blokk-repedés | Sötét lineáris vagy téglalap alakú hálózat, nagy kontraszt | Hely, hossz, irány, szélességi sáv | Hogy a repedés aktív-e vagy inaktív |
| Krokodilbőr-repedés | Összefüggő sokszögek a keréknyomban | A mintázat kiterjedése és súlyossága | Fennmaradó fáradási élettartam, rétegállapot |
| Keréknyom-képződés | Kevés kontraszt szárazon, vizet tart nedvesen | Mélység a felületmodellből, nem a tónusból | Melyik mechanizmus okozta |
| Kavicsolódás és mállás | Durvuló textúra, világosodó tónus | Kiterjedés, alacsonyabb megbízhatósággal, mint a repedéseknél | Levegőüreg-tartalom és kötőanyag-tartalom, magmintából |
| Peremletöredezés és hézagok tönkremenetele | Törött élek a hézagok és födémsarkok mentén | Hely, terület, laza anyag jelenléte | Terhelésátadás a hézagon keresztül |
| Mélyedések és vízösszegyűlés | Csak állóvízként vagy felületmodellként látható | Geometria a modellből, vízösszegyűlés bizonyítéka | Vízelvezetési tervezés és altalaj viselkedése |
Mit old fel egy kamera, és mit nem
Egy képalkotó felmérés két dolgot mér jól. A felület geometriáját, ha a rekonstrukció jó, és a látható hibákat, ha a felbontás elegendő. Semmit sem mér a kopóréteg alatt.
Nem adja meg a rétegvastagságot, a nedvességet az alapban, az altalaj merevségét vagy a fennmaradó szerkezeti élettartamot. Ezek lehajlásvizsgálatból, talajradarból vagy magmintából származnak. Ez nem kifejezetten a drónok korlátja. Maga a Burkolatállapot-index sem szerkezeti mérés. Ez egy felületi hibákra épülő proxy, amely az 1970-es években az US Army Corps of Engineers CERL-nél végzett empirikus munkán alapul, amely megállapította, hogy a hibamintázatok hogyan korrelálnak az alapul szolgáló állapottal. Minden olyan felmérés, amely a felület megtekintésén alapul, örökli ezt a határt, akár 10 m magasból, akár egy méterről, gyalogosan.
Még egy megkülönböztetést érdemes tenni, mert a szókincs ütközik. A burkolatpásztázás nem futópálya-állapotfelmérés az ICAO Globális Jelentési Formátum értelmében. A GRF a felületen jelen lévő szennyeződésekre vonatkozik, víz, hó, latyak és jég, amelyeket a futópálya minden harmadára vonatkozó futópálya-állapotkódként kódolnak, és továbbítanak a repülőszemélyzetnek. A burkolatpásztázás a burkolatról ad tájékoztatást. Megállapításai hónapokig érvényesek. A futópálya-állapotjelentés addig érvényes, amíg az időjárás tart.
Talajmintavételi távolság és a legkisebb repedés, amelyben megbízhat
A talajmintavételi távolság azt mutatja meg, hogy hány milliméter futópályát fed le egy pixel. Az optikából adódik, nem csak a repülési tervből: mm per pixel egyenlő az érzékelő szélessége szorozva a munkatávolsággal, osztva a fókusztávolság szorozva a kép szélességével.
A detektálásnak és a mérésnek különböző küszöbértékei vannak, és ezek összekeverése az, ahol a felbontással kapcsolatos állítások általában rosszul sülnek el. Egy pixelnél keskenyebb repedés még mindig detektálható, mert elsötétíti azt a pixelt, amelyet csak részben tölt ki. A szélesség meghatározása más probléma. Az általános szabály az, hogy egy jellemzőnek körülbelül három pixelre van szüksége ahhoz, hogy a mért szélessége bármit is jelentsen, és még három pixelnél is rossz a pontosság. 0,1 mm/pixel esetén egy 0,3 mm-es repedés pontosan három pixelt fed le, és már a mérés határán van.
Ez a szabály a GSD-t őszinte súlyossági korláttá változtatja.
| Talajmintavételi távolság | Szélesség kb. 3 pixelnél | Súlyossági munka, amelyet aszfalton támogat |
|---|---|---|
| 1 mm/px | ≈3 mm | Az alacsony súlyossági sáv alatt, kényelmes ráhagyás |
| 2 mm/px | ≈6 mm | Az alacsony/közepes határon van 6 mm-nél |
| 3 mm/px | ≈9 mm | Csak közepes sáv, az alacsony súlyosság detektálás, nem mérés |
| 6 mm/px | ≈19 mm | A közepes/magas határon van 19 mm-nél |
| 10 mm/px | ≈30 mm | A repedések helyének feltérképezése, nem a szélességüké |
A névleges érték egy felső határ, soha nem ígéret. A durva felületi textúra egy-három pixellel elmossa a repedéshatárokat. Az életlen felvétel további egy-három pixelt ad hozzá. A nem merőleges kameraszög perspektivikus hibát vezet be, amelyet geometriailag kell korrigálni, különben szélességi hibává válik. A szubpixel éltechnikák visszanyerik a veszteség egy részét, és a fotogrammetria mélytanulással kombinálva átlagosan 0,26–0,71 mm-es hibát mutatott ki az 5 mm alatti repedéseknél, ami összehasonlítható egy kézi repedés-összehasonlító kártyával, amely körülbelül ±0,5 mm-es. Egyik sem menti meg azt a felmérést, amelyet túl magasan repültek a feltett kérdéshez képest.
A gyakorlati következmény az, hogy a pásztázási magasság a súlyossági sávokról szóló döntés, nem pedig arról, hogy milyen gyorsan lehet lefedni a futópályát. Kérdezze meg, hogy mi a legkisebb repedés, amelyhez számra van szüksége, dolgozzon vissza három pixelen keresztül egy GSD-hez, és repüljön azzal. A repedésszélesség-mérés csak annyira jó, amennyire a mögötte lévő kalibráció, a kalibráció pedig csak annyira jó, amennyire a geometria, amelyből származtatták.
Hogyan válik a pásztázás állapotminősítéssé
A folyamat mechanikus, ha a képanyag elkészült. Szegmentálja a repedés pixeleket. Alakítsa át a pixel távolságokat milliméterekre a kalibrációs tényezővel. Származtassa a szélességet a középvonal mentén, akár távolságtranszformációval a maszkból, akár a repedésre merőleges profilok mintavételezésével. Sorolja be a szélességeket súlyossági szintekbe. Összegezze a hosszt vagy területet hibafajtánként és súlyosságonként a kiterjedés meghatározásához. Keressen egy levonási értéket minden kombinációhoz, futtassa a korrigált levonási érték iterációt, és vonja ki 100-ból.
A repülőtéri módszer az ASTM D5340, nem az utakra és parkolókra használt ASTM D6433. A mintavételi egységek eltérően vannak meghatározva a merev és a rugalmas burkolatok esetében, födémszám, illetve terület alapján, és a másodlagos forrásokban idézett számok nem egyeznek egymással. Vegye azokat a szabvány abból a kiadásából, amelyet valóban használ, nem pedig egy összefoglalóból. Amit az FAA AC 150/5380-7B előír, az az ütemezés: egy szövetségileg kötelezett repülőtérnek évente legalább egyszer részletes ellenőrzést kell végeznie a repülőtéri burkolatain a burkolatkezelési programja keretében, és ha a D5340 szerinti PCI-felmérést végeznek, a részletes ellenőrzések közötti időköz három évre meghosszabbítható. Az éves ellenőrzés az alap, a PCI-felmérés pedig az, ami a hosszabb időközt biztosítja. Az általános gyakorlatban a PCI 70 az a pont, ahol a futópálya fedőréteg-tervezése elkezdődik, a PCI 55 pedig az, ahol a rekonstrukció szóba kerül, bár egyik szám sem szerepel a körlevélben.
Amit egy automatizált pásztázás produkál, az egy proxy osztályzat, és bármi másnak nevezni túlzás. Ismételhető, a teljes felületet fedi le a minta helyett, és ugyanazokhoz a hibadefiníciókhoz van kötve. Nem írta alá egy minősített értékelő. Ez a különbségtétel, és az, hogy mennyire számít valójában a költségvetés tervezésénél, megérdemel egy külön kezelést, és kap is egyet egy kísérő bejegyzésben magáról az indexről.
Ahol a pásztázás nem helyettesíti a csizmát vagy a magmintát
Négy dolog marad a földön.
Bármi tapintásos. Hogy egy repedés aktív-e vagy inaktív, hogy a tömítőanyag még mindig tapad-e a repedés felületéhez, hogy a hézagkitöltő kiemelhető-e kézzel. Egyetlen kamera sem old fel tapadást.
Bármi felszín alatti. Rétegvastagságok, alapnedvesség, altalaj merevség. Magmintavétel, lehajlásvizsgálat és talajradar válaszol ezekre, és semmi, ami repül, nem válaszol rájuk.
Bármi térfogati. A helyszíni levegőüreg-tartalom és kötőanyag-tartalom egy laboratóriumban vizsgált magmintából származik. A felület csak a következményt mutatja, évekkel később, kavicsolódásként.
Ellenőrzés. Amikor egy detektálási modell először fut egy adott burkolaton, valakinek végig kell járnia a megállapításainak egy mintáját, és papíron nem értenie kell egyet velük. Így tanulja meg, hogy mit hív túl, általában gumimaradványokat, bordázást és régi tömítőanyagot.
A hasznos keret a munkamegosztás. A pásztázás megmondja, hová nézzen, és hogyan alakul a teljes felület a látogatások között. A séta és a magminta megmondja, mi történik azokon a helyeken, amelyeket a pásztázás megjelölt. Egyik sem helyettesíti a másikat, és egy repülőtér, amely csak az egyiket vásárolja meg, a probléma felét találgatja.
Amit repülünk
A futópálya-felületi pásztázásunk aktív fejlesztés alatt áll, és még nem kínáljuk szolgáltatásként. A platform már most megtervez egy felmérést, amely egy futópálya vagy gurulóút teljes szélességét lefedi egyetlen kígyózó átrepüléssel alacsony magasságban, ahol minden kép RTK-pontossággal georeferált és megőrzött, így a következő felmérés mellé helyezhető, ahelyett, hogy újra kellene kezdeni. A repülések számát és távolságát a kamera és a kért átfedés alapján számítjuk ki, nem pedig becsüljük, ami az egyetlen módja annak, hogy a jelentésben szereplő talajmintavételi távolság az legyen, amelyen valóban repültek.
A cél az, hogy ugyanarról a látogatásról származzon, mint a fények és a megközelítés. Ahogy a mit is kerül valójában egy PAPI-ellenőrzés című bejegyzésben kifejtettük, ha egy csapat már a helyszínen van és összehangolták a munkájukat az irányítótoronnyal, a burkolat képalkotásának határköltségének kicsinek kell lennie.
Alapítva repülésellenőrző veteránok által, akik évtizedekig mérték a PAPI lámpákat európai légügyi hatóságok számára.
