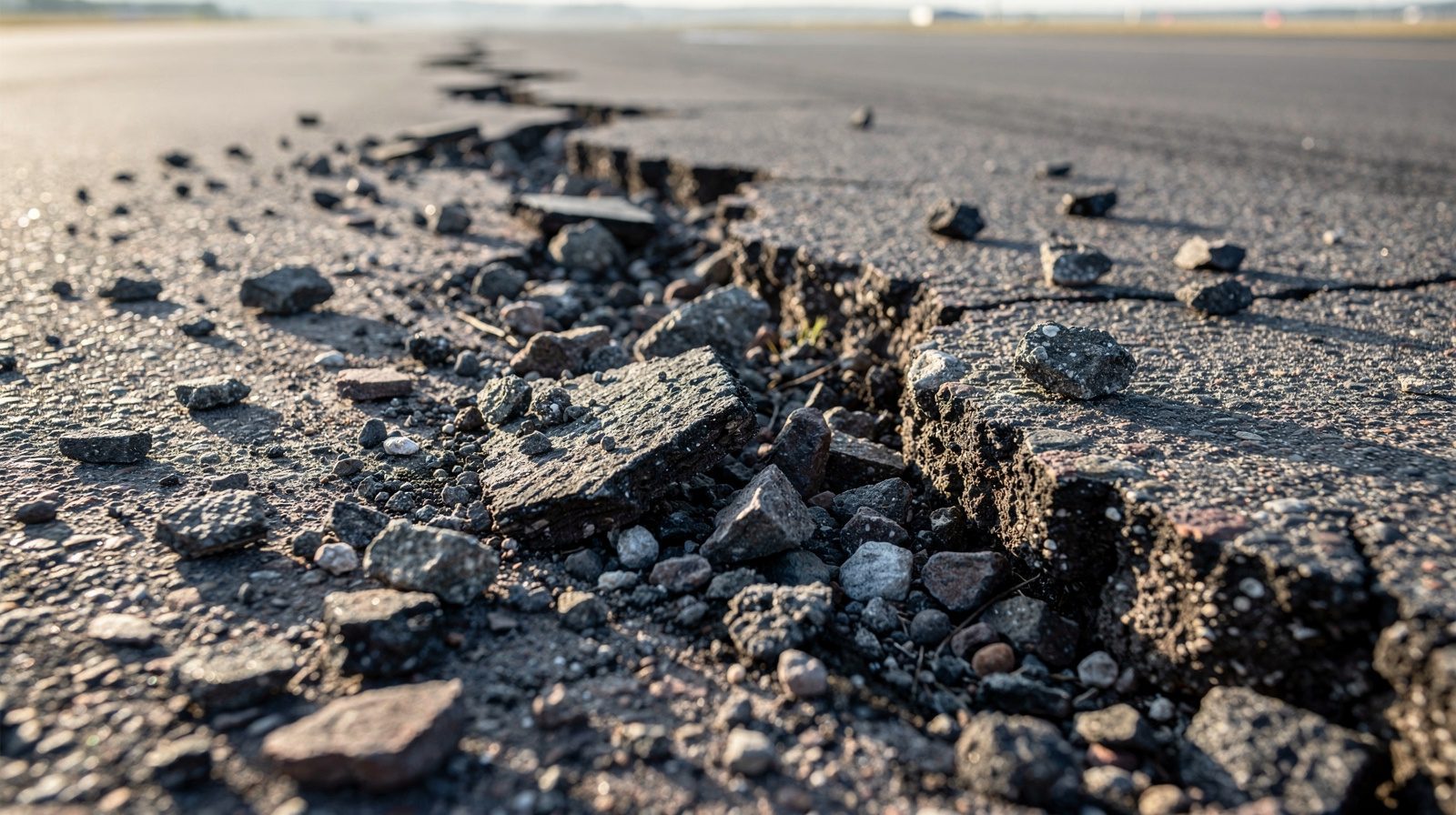

A felületi károsodástól az idegen tárgyak okozta kárig
A kifutópályán található FOD nagy része nem lehullott, hanem a burkolatból szabadul ki. Hogyan hoznak létre törmeléket a kavicsosodás, a peremletöredezés és a hézaghibák, és melyik károsodást tömjük be először.
LAZA KAVICS · REPEDÉSÉL · HAJNALA nagy része soha nem hullott le
Az idegen tárgyakra vonatkozó programok általában abból a feltételezésből indulnak ki, hogy a törmelék érkezik. A karbantartó kocsiról meglazul egy szerszám, a kötényről odafúj a szemét, egy madár olyan helyre kerül, ahol nem lenne szabad. Mindez valós, és minderre választ ad az eszközkontroll, a lefedettség és a seprőgép.
Van egy második forrás is, amelyet maga a felület állít elő a helyszínen. Az AC 150/5210-24, a repülőtéri FOD kezeléséről szóló tanácsadó körlevél kijelenti, hogy az aszfalt- és betonburkolatok lehetnek a FOD leggyakoribb forrásai egy repülőtéren, ezért a hatékony burkolatkarbantartás kritikus fontosságú a kockázat csökkentésében. Ugyanez a dokumentum hozzáteszi, hogy különös figyelmet kell fordítani a repedések és burkolati hézagok tisztítására, mert a vizsgálatok kimutatták, hogy ezek a fő forrásai a motorba kerülő idegen tárgyaknak.
Nem a kötény. Nem a váll. A hézagok és repedések azon a felületen, amelyen a repülőgép gurul.
Ez átkeretezi, hogy mire való egy állapotfelmérés. A felmérést általában szerkezeti szempontból indokolják, mint egy karbantartási költségvetés bemenetét öt-tíz éves távlatban. Ha törmelék-leltárként olvassuk, akkor operatív biztonsági dokumentummá válik, sokkal rövidebb határidővel.
Hogyan változtatja a burkolat törmelékké önmagát
A mechanizmusokat az AC 150/5380-6, az FAA burkolatkarbantartási útmutatója írja le. Amit ez a dokumentum nem tesz meg, mivel károsodástípusok szerint rendezett, az az, hogy aszerint sorolja be őket, hogy milyen tárgyat juttatnak a felületre. Egy FOD-program számára ez a hasznos rendezőelv.
Kavicsosodás aszfalton
A kavicsosodás a felület kopása az adalékanyag-szemcsék kilazulása révén, és általában azt jelenti, hogy a melegaszfalt keverék kötőanyaga elöregedett és megkeményedett. Ahogy a kavicsosodás folytatódik, a körlevél megjegyzi, nagyobb darabok szabadulnak ki, és a felület érdes, szaggatott megjelenést ölt, amelyet a FOD jelentős forrásának nevez.
A termék durva adalékanyag, egyes kövek, amelyek akkorák, mint a keverékben lévő kő, pontosan abban a mérettartományban, amely károsítja a ventilátorlapátot. A kavicsosodás ráadásul folyamatosan, nem pedig eseményszerűen termel törmeléket, ezért fordulhat elő, hogy egy repülőtér naponta seper, mégis talál követ.
Hézagkitöltés károsodása betonon
Egy beton kifutópályán a hézagok tömítőanyaga öt elismert módon hibásodik meg: kihúzódás, kipréselődés, oxidáció okozta megkeményedés, a kötés elvesztése a födémélekhez, és egyszerű hiány. A kipréselődés közvetlenül termel törmeléket. A tömítőanyag a hézag fölé emelkedik, a forgalom letépi, és darabjai lazán végzik. Az FAA gyakori repülőtéri FOD-típusok listája tartalmazza a gumis hézagkitöltő anyagokat a beton- és aszfalttörmelék mellett. A közvetett kár rosszabb, mint a közvetlen. Ha a tömítés eltűnt, a hézag összenyomhatatlan anyagot gyűjt és vizet enged be, és mindkettő a következő két mechanizmust hajtja.
Peremletöredezés hézagoknál, repedéseknél és sarkoknál
A hézagperem letöredezése a födémélek tönkremenetele a hézagtól számított körülbelül 2 láb (0,6 m) távolságon belül, amely lefelé dőlve metszi a hézagot, nem pedig átfut a födémen. A sarokletöredezés ugyanez a hiba a saroknál, és korábban megjelenik, mert a sarok jobban ki van téve. Mindkettő oka a hézagba ékelődött összenyomhatatlan anyag vagy a gyenge beton, kombinálva a forgalmi terheléssel.
A peremletöredezés a klasszikus FOD-generátor, mert a darabok szögletes betonok, pontosan akkorák, amelyeket egy kerék felszed és a sugárhajtású légáramlat megmozgat. A tartóssági repedezés ugyanígy viselkedik, párhuzamosan fut egy hézaggal vagy repedéssel, és a beton szétesésével végződik attól 1-2 láb (0,3-0,6 m) távolságon belül.
Saroktörés
A saroktörés olyan repedés, amely mindkét oldalon legfeljebb a födémhossz feléig metszi a hézagokat a saroktól számítva, és függőlegesen átmegy a födém teljes vastagságán. Oka a terhelésismétlődés kombinálva a támasztásvesztéssel és a felkunkorodási feszültséggel. A peremletöredezéstől eltérően ez szerkezeti hiba, és nagy darabokat ad, nem pedig forgácsokat.
Javítás szélének tönkremenetele
Egy javítás állapotromlása gyorsabb, mint a környező burkolaté, és a körlevél egyértelműen kijelenti, hogy FOD-veszélyt teremt. A hiba szinte mindig a kerületen van, ahol a régi és az új anyag közötti kötés megszakad, és a szél hullani kezd. A javítások az egyetlen károsodási osztály, amelyet egy korábbi karbantartási ciklus hozott létre, és egy sok kis javítással rendelkező kifutópályának több sérülékeny éle van, mint annak, amelyiken kevés.
A gyorsító mind az öt mögött
A mérték teszi sürgőssé bármelyiket, és a mérték évszakos. Az AC 150/5210-24 megjegyzi, hogy a FOD télen gyakoribb lehet, mivel az öregedő burkolat a fagyás-olvadás ciklusok hatására repedezni vagy szétesni kezd. A víz, amely októberben bejutott egy meghibásodott hézagba, januárban ék.
Aztán a repülőtér szétosztja
A törmelék nem ott marad, ahol keletkezett, ezért a forrásalapú szemlélet jobb, mint a helyalapú. A sugárhajtású légáramlat az elsődleges mozgató. A tanácsadó körlevél leírja, hogy a külső hajtóművek a váll- és belső területekről lazán álló anyagot fújnak a kifutópályára, és megjegyzi, hogy négy hajtóműves repülőgépeknél a törmeléket a kifutópálya széléről és válláról, ahol felhalmozódik, visszafelé, a középvonal felé mozdíthatják. A kerékterhelés teszi a többit. A kötény szélén leszakadó darabok a földi kiszolgáló berendezések kerekein kerülnek a manőverezési területre. Így a gurulóút hézagából származó törmelék a kifutópálya középvonalán jelenik meg, és a seprés kifutópálya-törmelékként rögzíti, forrás megjelölése nélkül.
| Károsodási mechanizmus | Mit juttat a felületre | Mi állítja meg |
|---|---|---|
| Kavicsosodás, időjárási hatás | Laza durva adalékanyag, folyamatosan | Felületkezelés vagy tömítőréteg, végső soron ráburkolás |
| Hézagkitöltő kipréselődése vagy kihúzódása | Tépett tömítőanyag-darabok, majd összenyomhatatlan anyag a hézagban | Régi tömítőanyag eltávolítása, hézag tisztítása, újratömítés |
| Dolgozó repedések, tömítetlenek | Finom anyag és éldarabok, víz az alapba | Repedés tisztítása és tömítése |
| Hézag- és sarokperem letöredezés | Szögletes betonforgács a hézagtól 0,6 m-en belül | A letöredezés részleges mélységű javítása, hézag újratömítése |
| Tartóssági repedezés hézagok közelében | Szétesett beton a hézagtól 0,3-0,6 m-en belül | Teljes mélységű javítás, az ok az adalékanyag |
| Saroktörés | Nagy födémdarabok, teljes vastagságban | Teljes mélységű javítás vagy födémcsere, szerkezet ellenőrzése |
| Javítás szélének tönkremenetele | Forgácsok a javítás kerülete mentén | A javítás eltávolítása és cseréje, nem csak a szél |
| Gumi és festék érdes felület felett | Forgácsok, amelyek a felületi textúrával együtt emelkednek | Gumieltávolítás, újrafestés, ha az aljzat ép |
Miért kezeli a seprés a tünetet
A seprés eltávolítja a terméket. Nem érinti a gyárat. Egy kifutópálya, amelynek aktív kavicsosodási zónája van a leszállási zónában, a seprések között újra termeli a törmelékterhelését, és ebben az intervallumban vannak ott a repülőgépek.
Ez nem érv a seprés ellen, amely kötelező és hatékony abban, amit csinál. Ez érv amellett, hogy olvassuk a seprőgép kimenetét. Az AC 150/5210-24 azt javasolja, hogy értékeljük a tartályokban összegyűlt törmeléket a források feltárása érdekében. A betonforgács megmondja, melyik hézag hibásodik meg. Az adalékanyag megmondja, hogy az aszfalt hullik. Ha a gyűjteményt burkolati anyag uralja, az azt jelenti, hogy a FOD-költségvetés az eltávolításra megy el, nem pedig a felületre, amely termeli.
Ugyanez vonatkozik a FOD-érzékelő rendszerre . A radar- és optikai rendszerek közel valós időben találják meg a már kint lévő tárgyakat, ami az, amit a hamarosan használandó kifutópályánál akarunk. Mégis tünetet jelentenek. Párosítsuk az észleléseket egy állapotfelméréssel, és az ismétlődő helyek megszűnnek riasztások lenni, és munkautasításokká válnak.
Melyik károsodást tömjük be először, FOD-szempontból
A szerkezeti rangsor és a FOD-rangsor nem ért egyet, és az eltérés rendszerszerű. A szerkezeti prioritás a teherbírást és a hátralévő élettartamot követi. A FOD-prioritás azt a mértéket követi, amellyel egy károsodás éppen anyagot szabadít fel, és azt, hogy az anyag hová kerül. Négy kérdés választja el őket.
Termel most? Egy szoros hosszirányú repedés ép tömítéssel szerkezeti probléma, törmelékkibocsátás nélkül. Egy peremletöredezés laza forgácsokkal ma termel. A repedésszélesség-mérés súlyossági sávjai az elsőt magasabbra értékelik, mint amennyire itt megérdemli, a másodikat pedig alacsonyabbra.
Hol van a hajtóművekhez képest? A kifutópálya középvonalán vagy a leszállási zónában lévő károsodás minden mozgás beszívási útjában van. Ugyanez a károsodás egy gurulóút szélén nincs, amíg egy seprés vagy egy sugárhajtású légáramlat meg nem mozdítja.
Mekkora a darab? Az adalékanyag és a tömítőanyag-csíkok beszívási kockázatok. A saroktörésből származó födémdarabok kerék- és légszerkezeti kockázatok. Mindkettő számít, és más csapatokhoz és költségvetésekhez futnak be.
Sugárhajtású légáramlati zónában van? A kifutópálya szélén, vállon vagy gurulóút-átmenet közelében lévő károsodás a termékét nagy sebességgel dobja a mozgási területre. Ugyanez a károsodás egy alacsony légáramlati zónában a helyén marad és seperhető marad.
Futtassuk le ezt a négy szűrőt egy állapotfelmérésen, és a tömítési sorrend megváltozik. A szerény kavicsosodás egy leszállási zónában felülmúl egy szélesebb, de tömített repedést máshol. Egy letöredezett hézag egy forgalmas gurulóúton felülmúl egy saroktörést egy kifutópálya-végen, amelyet hetente kétszer használnak. A nyomvályúsodás , amely a szerkezeti rangsort uralja, mert altalaj- vagy keverékhibát jelez, alacsonyan szerepel a FOD-szempontok között, amíg meg nem reped. Vizet mozgat, nem követ.
Mit kell rögzítenie egy felmérésnek, hogy itt hasznos legyen
A legtöbb felmérés már rögzíti a bemeneteket. Amit nem tesznek meg, az az, hogy olyan formában viszik tovább őket, amelyre egy FOD-program reagálni tud. Három dolog tartozik a szállítmányba. Elég pontos hely a csapat kiküldéséhez, ami azt jelenti, hogy minden károsodás georeferált, nem pedig mintavételi egységhez rendelt. A károsodás típusa szabványos osztályozás szerint, hogy a peremletöredezést megkülönböztessük a repedéstől, a javítás szélét pedig a javítástól. És ismételt lefedettség, mert a FOD szempontjából releváns mennyiség egy mérték. Egy felmérés megmondja a burkolat állapotát. Kettő megmondja, melyik károsodások hullanak aktívan, és melyek stabilizálódtak, és csak az első csoport tartozik a lista tetejére.
A kifutópálya-felületi vizsgálatunk aktív fejlesztés alatt áll, és még nem kínáljuk szolgáltatásként. A platform már most megtervezi a repülést és rögzíti a képeket ehhez egyetlen alacsony magasságú átrepülésből, georeferálva és megőrizve, hogy egy későbbi felmérés mellé lehessen állítani. A repedésérzékelés ASTM D5340 kódolással fejlesztés alatt áll, közel az első MVP-hez, és csak repedésekre terjed ki. A peremletöredezéseket, a kavicsosodást és a javítási éleket továbbra is ember olvassa ki a képekből. Amit a kép nem tud megmondani, az az, hogy egy tömítőanyag még kötött-e, vagy egy repedés dolgozik-e. Az tapintásos marad, és séta marad.
A gazdaságosság az az érv, amelyet a PAPI-ellenőrzés valódi költségéről szóló cikkünkben tettünk. Ha egy csapat már a helyszínen van és összehangolt a toronnyal, egy burkolati átrepülés hozzáadásának olcsónak kell lennie. A kép ezután egyszerre két célt szolgál: állapotfeljegyzést a mérnöki költségvetéshez, és bizonyítékot a biztonsági programnak arról, hogy hol hullik a felület. A legtöbb repülőtér csak az elsőt kéri.
