Co je Millicandela (mcd)?
Millicandela (mcd): Autorita v letecké fotometrii
Millicandela (mcd) je jednotka svítivosti v Mezinárodní soustavě jednotek (SI), která odpovídá jedné tisícině (1/1000) kandely (cd). Tato základní fotometrická jednotka je zásadní pro specifikaci jasu světelných zdrojů s nízkou intenzitou, jako jsou indikační LED diody, panelová světla v letectví a malé emitory. Přesnost, kterou millicandela nabízí, je nepostradatelná v oborech, kde jsou úrovně světla kritické, ale relativně nízké, včetně letectví, elektroniky a bezpečnostních zařízení.
Porozumění millicandele v rámci SI systému
Candela je základní jednotkou SI pro svítivost, která kvantifikuje množství viditelného světla vyzařovaného zdrojem v určitém směru. Millicandela je odvozena jednoduše:
1 millicandela (mcd) = 0,001 kandely (cd)
Tento přímočarý vztah umožňuje jasnou a přesnou komunikaci úrovní světla, zejména pro malé nebo slabé zdroje, kde by kandela byla nepřiměřeně velkou jednotkou. Používání desetinných dílčích násobků, jako je millicandela, zajišťuje v SI systému konzistenci v inženýrských, vědeckých i regulačních kontextech po celém světě.
Candela je jednoznačně definována s ohledem na lidské vnímání světla, konkrétně intenzitou monochromatického světla o vlnové délce 555 nm (zelené, na kterou je lidské oko nejcitlivější). Tato definice, zpřesňovaná a potvrzovaná mezinárodními normotvornými institucemi, zajišťuje, že všechny odvozené jednotky, včetně millicandely, jsou zakotveny v univerzálních fyzikálních konstantách a lidské zkušenosti.
Fotometrie: měření světla, jak jej vnímá člověk
Fotometrie je věda o měření viditelného světla s ohledem na citlivost lidského oka v různých vlnových délkách. Na rozdíl od radiometrie, která měří veškerou elektromagnetickou energii, fotometrie aplikuje váhovou funkci odrážející lidské vidění, což zajišťuje, že jednotky jako candela a millicandela odpovídají vnímanému jasu.
Role millicandely ve svítivosti
Svítivost kvantifikuje sílu světla v konkrétním směru, měřenou v candelách nebo millicandelách. V letectví je to zásadní pro aplikace jako:
- Panelové indikátory a kokpitové LED diody: Udávají se v millicandelách pro viditelnost bez oslnění.
- Dráhová a pojezdová světla: Norma vyžaduje přesné hodnoty svítivosti, často v mcd pro jednotlivé LED.
- Bezpečnostní a nouzová světla: Musí být viditelná za všech podmínek, ale nesmí být příliš silná.
Použití millicandely umožňuje inženýrům přesně nastavit světelný výkon pro optimální funkci a shodu v aplikacích s nízkou intenzitou.
Historické kořeny a technický základ
Candela má svůj původ v jasu standardní svíčky, což byla kdysi praktická, ale nekonzistentní reference. Moderní definice zakotvuje candelu (a tím i millicandelu) ve fyzikálních konstantách a lidské vizuální odezvě, jak ji stanovila Mezinárodní organizace pro míry a váhy (BIPM) a Mezinárodní komise pro osvětlování (CIE). Aktuální definice SI zajišťuje globální konzistenci, zásadní pro bezpečnost v letectví a regulační sladění.
Regulační normy
Instituce jako Mezinárodní organizace pro civilní letectví (ICAO), Federální letecký úřad (FAA) a Agentura Evropské unie pro bezpečnost letectví (EASA) vynucují přísné fotometrické normy. Minimální svítivosti pro osvětlovací aplikace jsou často stanoveny v millicandelách a pravidelně se testují kvůli bezpečnosti a shodě.
Měření svítivosti: laboratorní a terénní techniky
Přesné měření v millicandelách vyžaduje speciální fotometrická zařízení:
Laboratorní měření:
- Goniophotometry: Měří intenzitu v různých úhlech, výsledkem jsou izocandelární diagramy.
- Integrující koule: Zachycují celkový světelný tok a přispívají k výpočtu svítivosti.
- Používají se při návrhu, certifikaci a schvalování.
Terénní měření:
- Mobilní fotometrické systémy: Umístěné na vozidlech pro in-situ testování instalovaných svítidel.
- Přenosné fotometry: Umožňují rychlé a přesné kontroly během údržby.
Pravidelné měření zajišťuje, že každé světlo splňuje regulační limity a udržuje provozní bezpečnost.

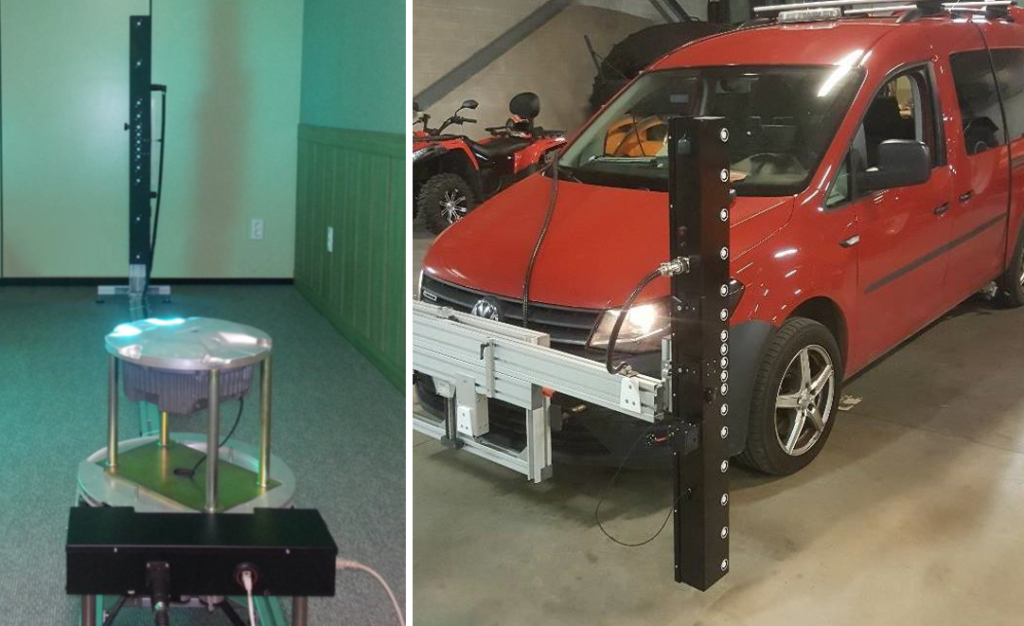

Laboratorní (vlevo) a mobilní (vpravo) fotometrické měřicí sestavy používané pro kontrolu shody letištního osvětlení.
Izocandelární diagramy: vizualizace rozložení intenzity
Izocandelární diagramy graficky znázorňují rozložení intenzity světelného zdroje v prostoru, měřené v candelách nebo millicandelách. Jsou zásadní pro:
- Ověření shody s regulačními požadavky.
- Diagnostiku problémů s instalací nebo seřízením.
- Optimalizaci umístění světel pro bezpečnost a efektivitu.
V letectví izocandelární diagramy potvrzují, že přibližovací, dráhová a pojezdová světla svítí v předepsaných vzorcích a intenzitách.

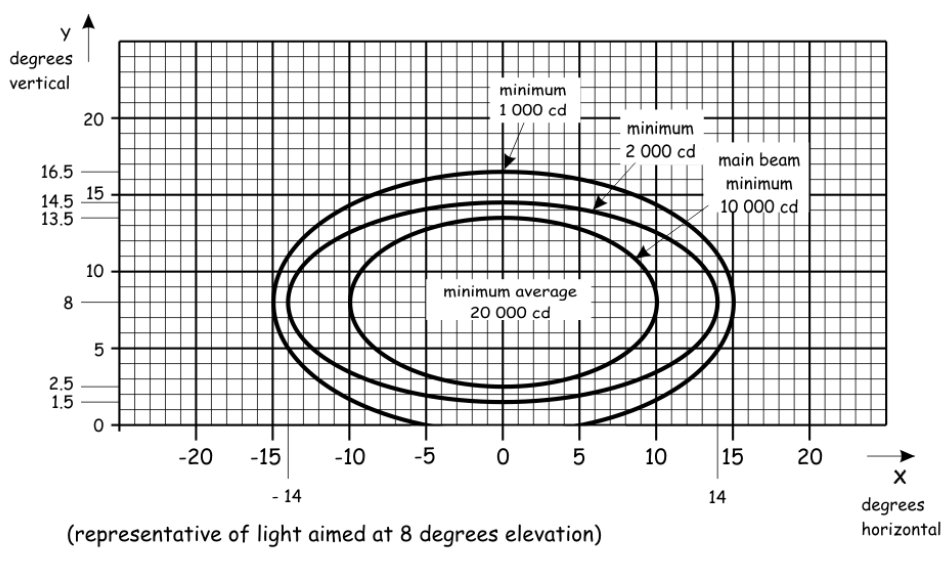

Izocandelární diagram pro přibližovací osvětlovací systémy ukazující rozložení intenzity v candelách a millicandelách.
Matematické vztahy a převody jednotek
Millicandela a candela
| Kandely (cd) | Millicandely (mcd) |
|---|---|
| 0,001 | 1 |
| 0,01 | 10 |
| 0,1 | 100 |
| 0,5 | 500 |
| 1 | 1 000 |
| 5 | 5 000 |
| 10 | 10 000 |
Příklad:
Stavová LED s hodnotou 350 mcd má intenzitu 0,35 cd.
Fotometrické vztahy jednotek
| Veličina | Jednotka | Symbol | Co měří | Příklad z letectví / poznámka |
|---|---|---|---|---|
| Svítivost | kandela | cd | Světelný výkon ve směru na jednotkový prostorový úhel | Dráhové světlo, překážkový maják |
| Svítivost | millicandela | mcd | 1/1000 kandely | Panelové indikátory, avionické LED diody |
| Světelný tok | lumen | lm | Celkové vyzářené světlo (všechny směry) | Osvětlení kabiny |
| Osvětlení | lux | lx | Světlo dopadající na plochu na jednotku plochy | Osvětlení přístrojů v kokpitu |
| Jas | cd/m² | cd/m² | Intenzita na plochu v daném směru | Displeje, podsvícení značek |
Steradián a směrovost
Steradián (sr) je jednotka SI pro prostorový úhel. Svítivost (cd nebo mcd) je definována jako světelný tok vyzařovaný na steradián, což činí millicandelu ideální pro specifikaci úzce směrovaných světel.
Letecké osvětlení: praktické příklady
Každodenní analogie
- Standardní svíčka: ~1 kandela (1 000 mcd)
- Avionická stavová LED: 1–100 mcd
- LED značky pojezdových drah/ranvejí: 100–5 000 mcd
Aplikace: výběr LED indikátoru
Avionický inženýr musí vybrat kokpitovou LED diodu. Testování ukáže, že 20 mcd je za denního světla příliš slabé, zatímco 200 mcd je v noci příliš jasné. LED dioda o výkonu 100 mcd s možností stmívání poskytuje optimální viditelnost za všech podmínek.
Regulační normy: ICAO, FAA, EASA
ICAO Annex 14 stanovuje minimální a maximální intenzity pro všechna letištní světla, často v millicandelách pro menší svítidla.
- Středová světla dráhy: minimum 200 mcd
- Středová světla pojezdové dráhy: minimum 50 mcd
- Překážkové osvětlení: minima 32 500 mcd (32,5 cd) pro některé aplikace, stavové indikátory mohou mít nižší hodnoty mcd.
FAA a EASA vyžadují podobné normy a pravidelné fotometrické testování zařízením schopným rozlišit intenzity v millicandelách.
Rychlý přehled: millicandela v letectví
| Millicandela (mcd) | Kandela (cd) | Typické využití v letectví |
|---|---|---|
| 1 | 0,001 | Velmi slabý panelový indikátor |
| 10 | 0,01 | Kokpitový indikátor pro noční použití |
| 100 | 0,1 | Za denního světla viditelná LED |
| 500 | 0,5 | LED značka pojezdové dráhy |
| 1 000 | 1 | Výkonný maják nebo dráhové světlo |
Klíčové poznatky
- Millicandela (mcd) je 1/1000 kandely, ideální pro specifikaci směrových světel s nízkou intenzitou.
- Široce používaná v letectví, elektronice a bezpečnosti pro přesné a standardizované osvětlení.
- Měření a shoda jsou zásadní pro provozní bezpečnost a regulační schválení.
- Pravidelné testování a dokumentace v hodnotách millicandela zajišťují dlouhou životnost a viditelnost klíčového leteckého osvětlení.
Používejte hodnoty v millicandelách pro přesnost, bezpečnost a globální kompatibilitu při specifikaci a údržbě leteckých a elektronických osvětlovacích systémů.
Často kladené otázky
- Co je millicandela (mcd)?
- Millicandela je jednotka svítivosti v Mezinárodní soustavě jednotek (SI), která odpovídá jedné tisícině (1/1000) kandely (cd). Běžně se používá ke specifikaci světelných zdrojů s nízkým výkonem, jako jsou indikační LED diody, světla ovládacích panelů a malá letecká svítidla.
- Jak se millicandela liší od kandely a luxu?
- Millicandela (mcd) i kandela (cd) měří svítivost, intenzitu světla v určitém směru. Lux (lx) naopak měří osvětlení, což je množství světla dopadajícího na plochu. Millicandela se používá pro zdroje s nižší intenzitou, zatímco kandela pro světla s vyšší intenzitou.
- Proč je millicandela důležitá v leteckém osvětlení?
- Millicandela umožňuje přesnou specifikaci a měření svítivosti malých, směrových světel v letectví. To zajišťuje, že světla jsou viditelná na požadované vzdálenosti, aniž by byla příliš jasná, což je zásadní pro bezpečnost, shodu s předpisy a efektivní provoz.
- Jak se měří svítivost v millicandelách?
- Fotometrická zařízení, jako jsou goniophotometry a přenosné fotometry, měří svítivost. Měření se obvykle provádí v tmavém prostředí na standardizovanou vzdálenost a výsledky se vyjadřují v millicandelách pro zdroje s nízkým výkonem, což zajišťuje přesnost a opakovatelnost.
- Jaké jsou typické hodnoty millicandela pro letecká světla?
- Typické hodnoty se pohybují od 1–100 mcd pro panelové indikátory a avionické LED diody, 50–500 mcd pro značky pojezdových drah a ranvejí a tisíce mcd pro světla s vyšší intenzitou. Regulační orgány stanovují minima pro každou aplikaci, aby byla zajištěna dostatečná viditelnost.
