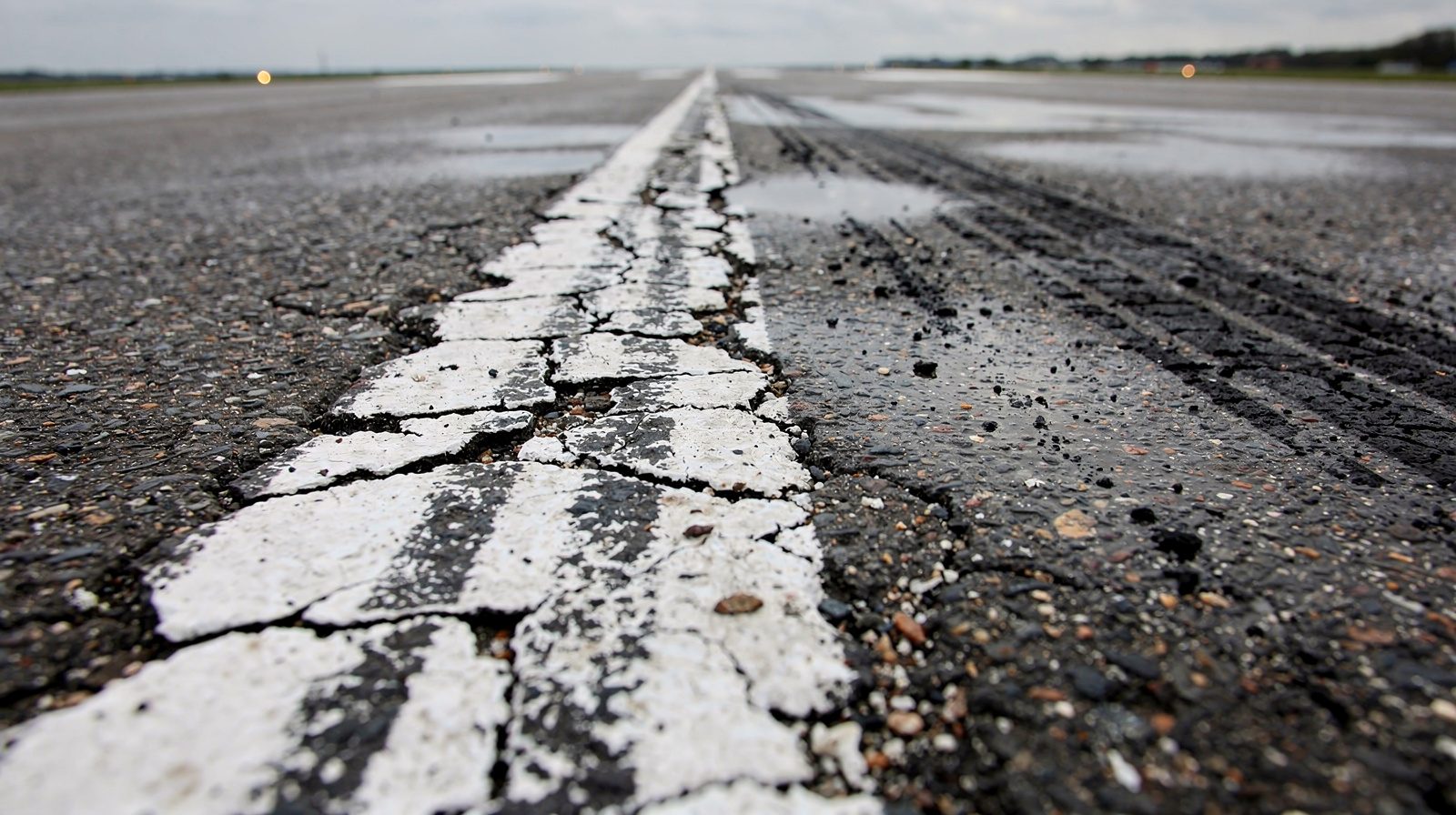

Cuando las marcas de pista pierden conspicuidad

La conspicuidad no es presencia

Una marca de pista puede estar completamente presente en el pavimento y ser totalmente invisible para un piloto en aproximación. La distinción importa. Presencia significa que la pintura está ahí. Conspicuidad significa que se puede ver.

Esa separación es donde falla la mayor parte del mantenimiento de marcas. Una franja de pintura que no se ha descascarillado puede no guiar a una aeronave en aterrizaje si su contraste ha desaparecido, su retrorreflectividad está agotada, o si el agua estancada elimina la poca visibilidad que queda. La marca existe. Simplemente no cumple su función.

La mayoría de los aeródromos tratan las marcas como una propiedad binaria. Una marca funciona o no, así que se queda o se repinta. La realidad es más lenta y más granular. Una marca de pavimento puede pasar meses cayendo de conforme a deficiente sin volverse obviamente ausente. El ojo ve una franja. El sistema de medición también la ve. El piloto no.

Qué erosiona la conspicuidad

La pérdida de conspicuidad no es un solo proceso. Son al menos cinco, que ocurren en paralelo, cada uno con una solución diferente.

Abrasión y desgaste superficial. Los neumáticos de las aeronaves rozan y pulen la pintura. El chorro de los motores la granalla. Las cuchillas de las quitanieves arrastran abrasivos sobre ella. La superficie se vuelve mate, luego calcárea. Una vez que el aglutinante falla, la única solución es repintar.

Pérdida de microesferas de vidrio. Una marca utiliza microesferas de vidrio incrustadas para devolver la luz por la noche. Los neumáticos y el escape de los motores las desprenden. La retrorreflectividad cae de forma constante, pero la mayoría de los pilotos no lo ven porque ocurre uniformemente a lo largo de la franja. El umbral es invisible hasta que se cruza.

Acumulación de caucho en la zona de toma de contacto . El caucho de los neumáticos se acumula en depósitos que envejecen y endurecen en la zona de aterrizaje. Forma una película opaca sobre la pintura. Eliminar el caucho recupera la marca subyacente, siempre que la pintura y las microesferas debajo estén aún en buen estado. Repintar no lo soluciona si se deja el caucho.

Oxidación y grisado del pavimento. El pavimento circundante se degrada. Los rayos UV, los motores, el fluido antihielo y la sal hacen que la superficie pierda color y se vuelva gris. Una marca blanca sobre asfalto negro es conspicua. Una marca blanca sobre hormigón gris no lo es. Esto es principalmente un problema diurno. Por la noche, la conspicuidad proviene sobre todo de la retrorreflectividad .

Agua estancada. Las depresiones acumulan agua estancada. Una marca sumergida es invisible. En una pista con mal drenaje, los charcos pueden persistir durante horas. Una marca bajo el agua es inútil independientemente de la calidad de la pintura o las microesferas.

Dos de esos mecanismos se solucionan con una hidrolavadora y un barredor de caucho. Dos se solucionan con un camión de pintura. Uno se soluciona con mejoras en el drenaje. Tratar todos como “la marca está fallando, repíntela” es la forma cara de gestionar una pista.

Por qué la zona de toma de contacto se degrada primero

La zona de toma de contacto es la porción de la pista más allá del umbral donde se pretende que las aeronaves en aterrizaje hagan el primer contacto con el pavimento. La OACI y la UE la definen así, sin una longitud fija. La FAA la establece en los primeros 3,000 pies desde el umbral de aterrizaje. Cada aeronave que aterriza toca aquí, y es aquí donde los neumáticos dejan su caucho. La concentración es extrema.

Todo lo que erosiona la conspicuidad ocurre más rápido en la zona de toma de contacto porque el flujo es mayor. La abrasión por vuelo se multiplica por cada vuelo que usa la pista. Los depósitos de caucho se acumulan en toneladas. La pérdida de microesferas se acelera. El pavimento circundante se oxida más rápido porque soporta la mayor parte del contacto de neumáticos y el chorro de los motores.

Hay un efecto secundario. Una pista con tráfico pesado genera agua estancada en la zona de toma de contacto porque el pavimento se asienta y se acanalona. La zona de toma de contacto se convierte en un sumidero. Cuando llueve, esa depresión se llena antes que cualquier otro lugar de la pista y drena al final.

El resultado es que una pista puede tener marcas conformes en el umbral y después del punto medio, y conspicuidad no conforme en la zona de toma de contacto, donde los pilotos más la necesitan.

Por qué nadie lo ve ocurrir

El ojo es un detector soberbio de cambio y un medidor catastrófico de brillo absoluto. Un piloto en aproximación puede ver inmediatamente que una luminaria en una línea de luces es más tenue que sus vecinas. Un piloto no puede ver que cada marca en una pista de 10,000 pies se ha desvanecido en la misma cantidad, porque no hay nada con qué compararlo.

La adaptación empeora esto. Entre una temporada y la siguiente, el piloto que vuela esta pista regularmente se ha adaptado a la conspicuidad que ahora tienen las marcas. Una marca que se desvaneció gradualmente se convierte en la nueva normalidad.

El monitoreo de circuitos no ayuda. Un sistema de iluminación de pista monitorea el estado de las lámparas y la corriente del circuito. No mide la salida de luz. Un sistema de marcas, si existe, suele ser una lista de verificación en papel. Los sistemas visuales no pueden detectar la pérdida de retrorreflectividad. Un retrorreflectómetro puede hacerlo, pero los estudios manuales son caros e intermitentes, por lo que la mayoría de los aeropuertos no tienen una línea base de medición. Sin una línea base, no hay forma de saber que una marca está cayendo hasta que alguien se queja o falla una auditoría de cumplimiento.

La visibilidad diurna y nocturna son fallos diferentes

Una marca puede fallar para operaciones diurnas y pasar para nocturnas, o fallar para nocturnas y pasar para diurnas. No son el mismo problema.

La conspicuidad diurna depende del contraste. Una línea blanca sobre pavimento negro tiene alto contraste. Una línea blanca sobre hormigón gris no. El contraste es una propiedad de la marca y de la superficie sobre la que se asienta, no de la marca sola.

La conspicuidad nocturna depende principalmente de la retrorreflectividad . Una marca devuelve la luz de las luces de aterrizaje de la aeronave de vuelta al piloto. La retrorreflectividad es una propiedad de las microesferas de vidrio incrustadas y de su profundidad de incrustación, no del pavimento subyacente. Lo que el piloto ve sigue siendo un contraste: la luz que la marca devuelve contra la luz mucho más débil que devuelve el pavimento desnudo.

Una pista donde el pavimento se ha oxidado y grisado fallará las comprobaciones visuales diurnas de conspicuidad mientras la retrorreflectividad sigue siendo conforme. Una pista donde se ha acumulado caucho fallará ambas, porque el caucho bloquea tanto el retorno de luz como la pintura blanca subyacente.

El agua estancada es la excepción que falla ambas simultáneamente. El agua es opaca para el piloto tanto si la luz proviene del sol como de las luces de la aeronave.

Qué revela y qué omite un estudio fotográfico

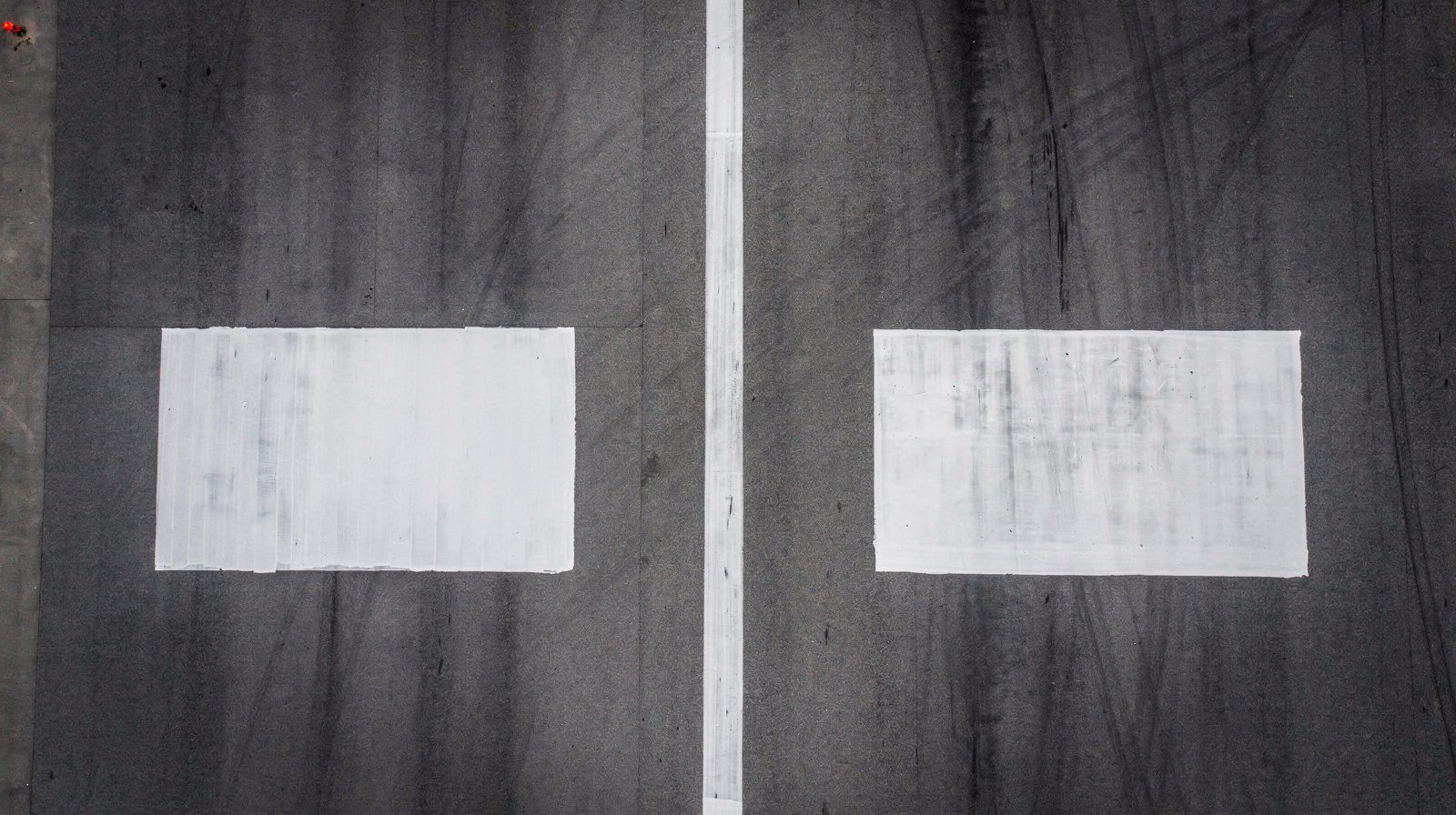

Un escaneo de pavimento con dron a baja altitud y alto solapamiento captura cada milímetro de la superficie de la pista con una resolución de terreno conocida. Una foto de una marca muestra su estado físico: presencia o ausencia de pintura, ubicación y extensión de la abrasión, distribución de depósitos de caucho, decoloración por oxidación, ubicación de charcos y agua estancada.

Lo que no muestra es la retrorreflectividad. Una marca en una fotografía parece brillante u oscura según el ángulo de iluminación y la exposición de la cámara. Una marca que ha perdido la mitad de su población de microesferas se ve exactamente igual en una fotografía que una totalmente conforme, porque ambas parecen franjas blancas bajo luz diurna. La retrorreflectividad es invisible para la cámara. Requiere un retrorreflectómetro. El instrumento utiliza la geometría de 30 m de ASTM E1710 y EN 1436, que fue diseñada para representar a un conductor de automóvil mirando 30 metros adelante, con ojos a 1.2 m y faros a 0.65 m sobre la carretera. No existe una geometría específica para la aviación, por lo que los aeródromos toman prestada la de carretera. No reproduce lo que un piloto ve desde la cabina.

Del mismo modo, una fotografía muestra depósitos de caucho, pero casi nada sobre si son lo suficientemente adhesivos para ser eliminados por un barredor de caucho o si están meteorizados hasta el punto de ser esencialmente parte de la pintura y no se moverán sin repintar.

El hallazgo útil de un estudio fotográfico es la presencia, ubicación y extensión de la degradación. La limitación es que no mide lo único que importa para las operaciones nocturnas: el retorno de luz. Un estudio que encuentra depósitos pesados de caucho es procesable: decaparlos y medir la retrorreflectividad antes de decidir si es necesario repintar. Un estudio que no encuentra defectos visibles puede enmascarar una pista cuya retrorreflectividad ha caído muy por debajo de su valor original.

Cuándo decapar versus cuándo repintar

Una marca que muestra acumulación de caucho y aún tiene retrorreflectividad adecuada necesita eliminación de caucho, no repintado. La pintura debajo está bien. El problema es que la superficie está sucia.

Una marca que muestra abrasión de la pintura y ha perdido microesferas de vidrio necesita repintado. La limpieza no restaurará las microesferas que se han ido. El aglutinante está fallando.

Una marca que muestra oxidación del pavimento circundante con una franja blanca intacta necesita evaluación mediante medición de contraste. Si el contraste diurno es adecuado, déjela. Si no, la solución depende del presupuesto: la limpieza o el fresado del pavimento para restaurar el color del pavimento es más barato que repintar, pero no ofrece beneficio para operaciones nocturnas. Repintar restaura tanto la conspicuidad diurna como la nocturna.

Una marca bajo agua estancada es un problema de drenaje, no de marcas. Mejorar el drenaje superficial, o un fresado y relleno localizado donde la pista se ha asentado formando un acanalonamiento, lo soluciona permanentemente.

El resultado práctico es que una inspección de pista debería producir no solo un aprobado/reprobado binario, sino una descripción de qué falló realmente y dónde. Un estudio que informa “marca de eje de pista no conforme, requiere repintado inmediato” es menos útil que uno que informa “marca de eje de pista tiene acumulación de caucho 150 metros después del umbral, retrorreflectividad adecuada, recomendar eliminación de caucho y nueva medición”. Uno es una directiva. El otro es un plan.

Por eso un escaneo de superficie , aún en desarrollo activo y no ofrecido todavía, está diseñado para capturar imágenes georreferenciadas de toda la pista: la siguiente intervención puede apuntar al defecto específico, no a toda la pista. Una operación de decapado de caucho en la zona de toma de contacto es más barata que un repintado de pista. Un repintado que viene después de la eliminación de caucho es más duradero que uno que intenta cubrir los depósitos. Una reparación de drenaje que previene el agua estancada prolonga la vida de las marcas en todos los lugares donde mejora.

La marca en su pista no está simplemente ahí o no. Es conspicua o no lo es, y el camino para restaurar la conspicuidad depende de entender qué la erosionó.

Véase también: inspección de superficie de pista, qué revela un escaneo con dron .
