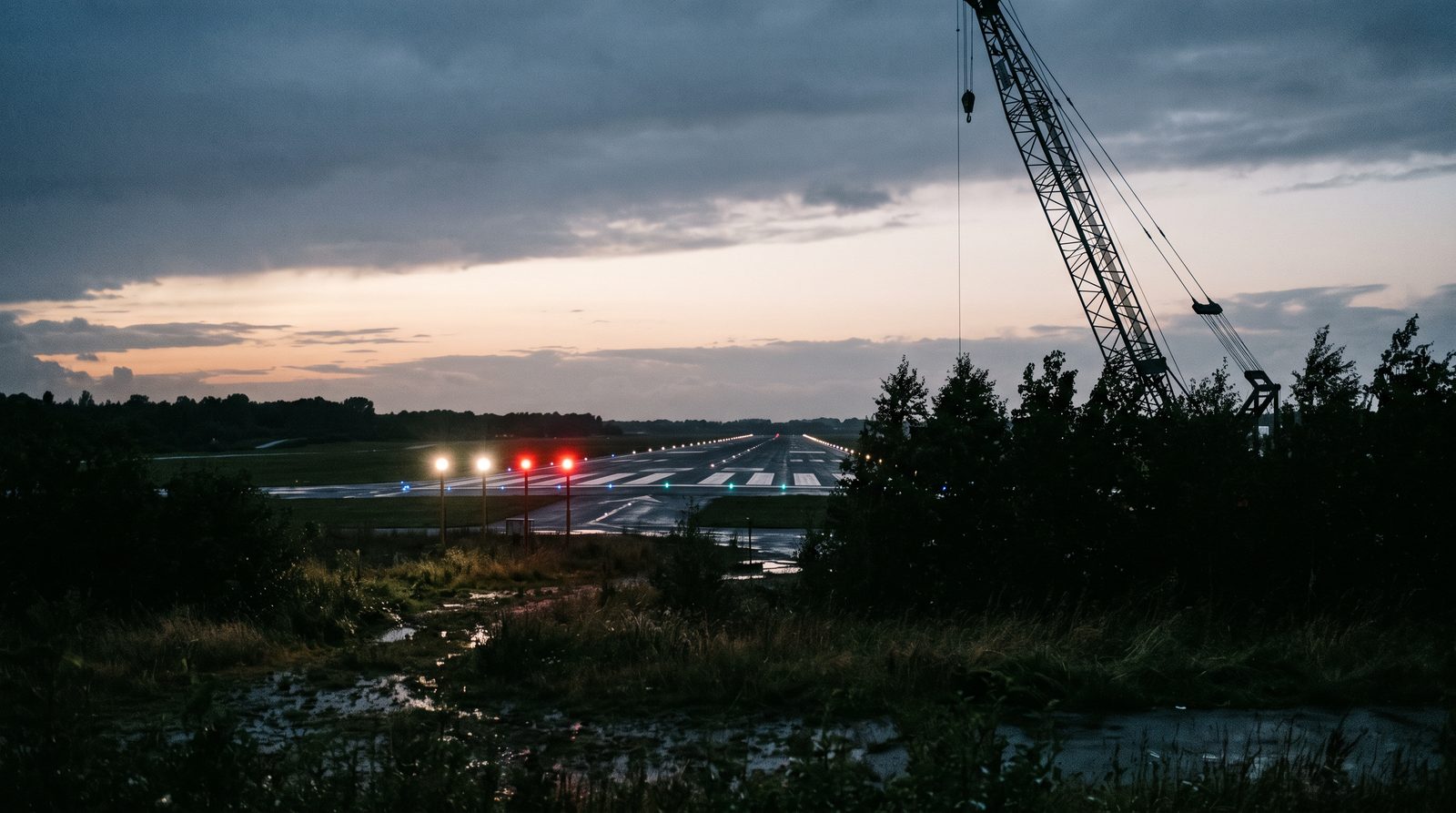

Verificación de la Superficie de Protección del PAPI Tras Obras o Crecimiento

Quién se encuentra con esto

Nadie se despierta queriendo una verificación de la superficie de protección. Algo cambia cerca de la aproximación y la pregunta llega con ello.

• La pista fue repavimentada, el umbral se movió unos metros, y la entrega de las obras pregunta si la aproximación sigue despejada para el PAPI reorientado.
• Una solicitud de planificación, una notificación de grúa o una nueva línea de techo aparece en la bandeja de entrada de salvaguarda, y el oficial tiene un dibujo para probarlo y ningún levantamiento actual.
• Un piloto informa árboles en la aproximación. El último levantamiento de obstáculos es de la certificación, y los árboles eran más bajos entonces.
• Una auditoría solicita el registro detrás de la declaración de que la aproximación está libre de obstáculos, y el registro resulta ser el levantamiento de certificación.

Lo que estos tienen en común es una superficie que nadie puede ver. Un PAPI es un equipo. Su superficie de protección de obstáculos es un plano en el aire definido por la posición y el ángulo del equipo, y la única pregunta que importa es si algo lo cruza.

Dónde aplica esto, y dónde no

Esto aplica a cualquier pista con un indicador visual de pendiente de aproximación, desde un solo PAPI en un aeródromo de césped hasta ambos extremos de una pista de precisión, porque la superficie se define de la misma manera en todas partes y solo sus dimensiones cambian con el código de pista. Aplica siempre que la geometría se movió o los alrededores lo hicieron.

Lo que TarmacView ofrece para esto hoy es más limitado que la verificación completa. Los obstáculos en el registro, con sus alturas MSL y elipsoidales, se prueban contra la superficie de aproximación del Anexo 14 y una penetración se muestra como una advertencia en la planificación de vuelos. El registro se exporta en la hoja de datos del aeropuerto como JSON, CSV o PDF. Una verificación contra la propia superficie de protección del PAPI, con una línea de visión volada, está en desarrollo.

No cubre el conjunto más amplio de superficies alrededor del aeródromo, las superficies de aproximación, de transición, horizontal interna y cónica. Eso es el levantamiento de la superficie de limitación de obstáculos , y la verificación del lado del PAPI es parte del mismo desarrollo. No verifica los propios ángulos y color del PAPI, que es la inspección del PAPI . Y no es la evaluación de obstáculos para un procedimiento de aproximación por instrumentos, que prueba contra superficies del procedimiento en lugar de las del aeródromo.

Lo que el aeródromo intenta lograr

Una aproximación aprobada tras las obras

La entrega de un repavimentado o una reubicación del PAPI necesita una declaración de que la aproximación está despejada contra la nueva geometría. Una verificación realizada en la entrega, con el plano construido a partir de las posiciones según construcción, es esa declaración.

Una respuesta defendible a una solicitud

Un oficial de salvaguarda que prueba una grúa o una línea de techo contra un plano construido, con el conjunto de obstáculos levantados al lado, puede responder por escrito y mostrar el trabajo. Uno que lo prueba contra un dibujo de la certificación no puede.

Una tendencia en los árboles

El crecimiento es la penetración que nadie notifica. Una verificación repetida cada invierno contra el mismo plano convierte la altura de los árboles en una serie, y una serie dice cuándo cortar en lugar de si.

El arco volado en el plano de la superficie de protección, apuntando a un punto en la prolongación del eje. Cualquier cosa que cruce el plano pasa frente a la cámara.

Cómo se realiza la verificación

Cinco pasos, la mayoría antes de que alguien vuele. El vuelo es la parte más corta.

La prueba del registro es lo primero. Cada objeto levantado se clasifica en despejado, marginal y penetrante antes de que la aeronave despegue.

Gobernanza y el registro

La declaración de que una aproximación está despejada es algo que una autoridad pedirá ver la base, y que un propietario de un terreno puede impugnar. El registro tiene que ser reconstruible: los parámetros de la superficie y sus fuentes, el registro que se probó, el vuelo con su registro de posicionamiento y la medición de cada penetración con su incertidumbre. Una declaración de “despejado” sin nada detrás es lo que el levantamiento de certificación ya proporcionó, y su antigüedad es la razón por la que surgió la pregunta.

Evidencia y los límites honestos

La parte sólida es la geometría. El plano está definido por números que el aeródromo ya posee, las posiciones están referenciadas con RTK, y un ángulo entre dos puntos conocidos es un cálculo con un límite. Si un objeto de altura conocida en una posición conocida cruza un plano conocido es aritmética.

La parte más débil es la copa de un árbol. Un mástil o una línea de techo tiene un borde. Una copa no, se mueve con el viento, y es más alta en agosto que en febrero. Por lo tanto, una verificación tiene que declarar una altura con una incertidumbre y tratar los objetos dentro de esa incertidumbre como marginales, con un levantamiento en tierra para resolverlos. También tiene que registrar la fecha, porque un árbol medido en invierno es un límite inferior para el verano. TarmacView no mide alturas a partir de imágenes hoy.

La verificación no produce datos de obstáculos certificados para publicación, que necesitan un topógrafo autorizado y una cadena de datos formal, y no evalúa un procedimiento instrumental. Una verificación completa responde una pregunta por completo: ¿hay algo en esta superficie de protección del PAPI hoy, y si es así, dónde y qué tan lejos? Hoy TarmacView responde una más limitada, si un obstáculo registrado penetra la superficie de aproximación.

Objeciones que vale la pena plantear

“Nuestro registro está actualizado.” Entonces la prueba del registro pasará rápidamente y un vuelo no encontraría nada, que es el resultado más barato y sigue siendo un registro con una fecha. El vuelo existe para los objetos que el registro no contiene.

“El contratista certificó las obras.” El contratista certificó el pavimento y probablemente reorientó el PAPI. Pregunta si alguien reconstruyó la superficie de protección a partir de la geometría según construcción y probó los alrededores contra ella. Por lo general, nadie lo hizo, porque no es parte de las obras.

“Podemos ver la aproximación desde la torre.” La torre ve la aproximación desde la altura equivocada y el lugar equivocado. El plano está a unos pocos grados sobre el suelo y a unos cientos de metros de distancia. Lo que parece un seto desde la torre puede ser una penetración en la superficie.

“Los árboles están en el terreno de otra persona.” Por lo general lo están, y por eso el registro importa. Una penetración medida con fotogramas detrás es lo que convierte una solicitud de tala en una obligación.

Tareas relacionadas

Si la pregunta es el conjunto completo de superficies alrededor del aeródromo, la página es el levantamiento de la superficie de limitación de obstáculos . Si es si el PAPI en sí mismo sigue en el ángulo correcto después de las obras, la inspección del PAPI responde eso. Si es cuánto vale una medición con dron como evidencia, cómo una medición con dron se convierte en evidencia expone la cadena.
