Rejestracja jest gotowa, rozpoznawanie zanieczyszczeń w drodze
Usługa jest w trakcie aktywnego rozwoju. Platforma już planuje niski przelot nad drogą startową lub kołowania i rejestruje georeferencjonowane obrazy całej nawierzchni. Rozpoznawanie zanieczyszczeń na tych obrazach jest w fazie rozwoju, brakuje danych treningowych.
Prawdziwe zdjęcia z prawdziwych inspekcji
Każde zdjęcie poniżej pochodzi z inspekcji, którą przelecieliśmy: klatki z drona, zdjęcia z terenu i ekrany aplikacji. Nawiasy oznaczają to, co odczytuje analiza.
Luźny przedmiot obok nawierzchni
Wycinek klatki 0001 skanu nawierzchni z 18 wrz 2026, z nadiru, z oryginału 8064 × 6048 w 100 %.
Beton, ciemne ślady opon
Wycinek klatki 0478 skanu nawierzchni z 28 wrz 2026, z nadiru, z oryginału 8064 × 6048 w 100 %.
Dla kogo jest ta usługa
Program FOD już prowadzi inspekcje, usuwanie i rejestrowanie. Rzadko ma natomiast pozycjonowany obraz całej nawierzchni z określonego dnia, który można zestawić z rejestrem i miejscami, w których znaleziska wciąż się pojawiają.
Rezultaty i kryteria akceptacji
Trzy rezultaty niosą tę usługę. Pierwszy można sprawdzić już dziś. Drugi zależy od detektora, który jest w fazie rozwoju, i strona mówi to wprost.
Droga startowa lub kołowania ustalona na etapie zakresu wraca jako georeferencjonowany obraz z jednego niskiego przelotu, wykonanego między ruchami we współpracy z wieżą.
Rozpoznawanie zanieczyszczeń na obrazach jest w fazie rozwoju, brakuje danych treningowych. Dopóki model nie zostanie dostarczony, obiekt na obrazie znajduje człowiek, który go ogląda.
Każde znalezisko, kimkolwiek zostało dokonane, można powiązać z pozycją i obrazem otaczającej nawierzchni, czyli ze szczegółami, które AC 150/5210-24A zaleca zbierać dla każdego znaleziska.
Ta usługa nie obserwuje nawierzchni między przeglądami, nie usuwa tego, co znajdzie, i nie zastępuje codziennej inspekcji. Wszystko to pozostaje w programie kontroli FOD lotniska.
Żadna część tej strony nie ocenia stanu nawierzchni. Jeśli pytanie brzmi, która nawierzchnia zrzuca materiał, odpowiada na nie źródło FOD z nawierzchni oraz usługi, które za nim stoją.
Co obejmuje przegląd
Każda część z opisem, czym jest, i jej stanem dziś, w tym części świadomie poza zakresem.
Metoda skanu nawierzchni, niski przelot zygzakiem nad drogą startową lub kołowania, obliczony na podstawie kamery i wysokości lotu.
Zdjęcia z karty drona zaimportowane i przypisane do odcinków skanu, każdy obraz z pozycją, zachowany.
Model oznaczający luźne przedmioty na obrazach. Brakuje danych treningowych.
Każde znalezisko z pozycją i obrazem otaczającej nawierzchni, w formie uzgodnionej na pilotażu dla Twojego dziennika FOD.
Ortomozaika, mapa znalezisk i raport w platformie. Aplikacja pokazuje je jako jeszcze niedostępne.
Metoda skanu planuje dziś drogi startowe i kołowania. Płyty postojowe są ustalane na pilotażu.
Wszystko, co załoga zobaczy na polu manewrowym podczas lotu, jest przekazywane wieży od razu, wraz z lokalizacją.
Nie wchodzi w zakres. Przegląd widzi nawierzchnię w chwili jej lotu, a nie między lotami.
Nie wchodzi w zakres. Oba pozostają w programie kontroli FOD lotniska.
Od programu FOD do pozycjonowanych obrazów
Opisujesz, jak dziś wygląda Twój program FOD, które nawierzchnie mają znaczenie i gdzie gromadzą się znaleziska. Uzgadniamy nawierzchnie, terminy, to, kto na lotnisku jest informowany w dniu lotu, oraz sposób przekazywania znalezisk do Twojego dziennika. Efektem jest pisemny zakres pilotażu.
Przelot jest obliczany na podstawie geometrii nawierzchni i kamery, a okna rejestracji uzgadniane są z wieżą, tak aby dron latał między ruchami i opuszczał nawierzchnię na żądanie. Efektem jest zatwierdzona misja i potwierdzone okna.
Jeden niski przelot nad każdą objętą zakresem drogą startową lub kołowania. Jeśli ruch przerwie przelot, lot zostaje wznowiony od miejsca zatrzymania. Wszystko, co załoga zobaczy na nawierzchni, jest przekazywane wieży od razu.
Zdjęcia z karty drona są importowane do platformy i przypisywane do odcinków skanu, każde z pozycją i czasem wykonania. Ten krok jest zbudowany.
Obrazy przechodzą przez model zanieczyszczeń. Ten krok jest w rozwoju i brakuje danych treningowych, więc na pilotażu uruchamiany jest tam, gdzie jest gotowy, a zakres to mówi. Tam, gdzie nie jest, obrazy przegląda człowiek.
Obrazy i wyniki uzgodnione w zakresie pilotażu trafiają razem, oznaczone pozycją, tak aby menedżer FOD mógł powiązać je z dziennikiem. Wszystko, co zostanie zakwestionowane, jest ponownie analizowane na podstawie zachowanych obrazów, a nie przez ponowny lot.

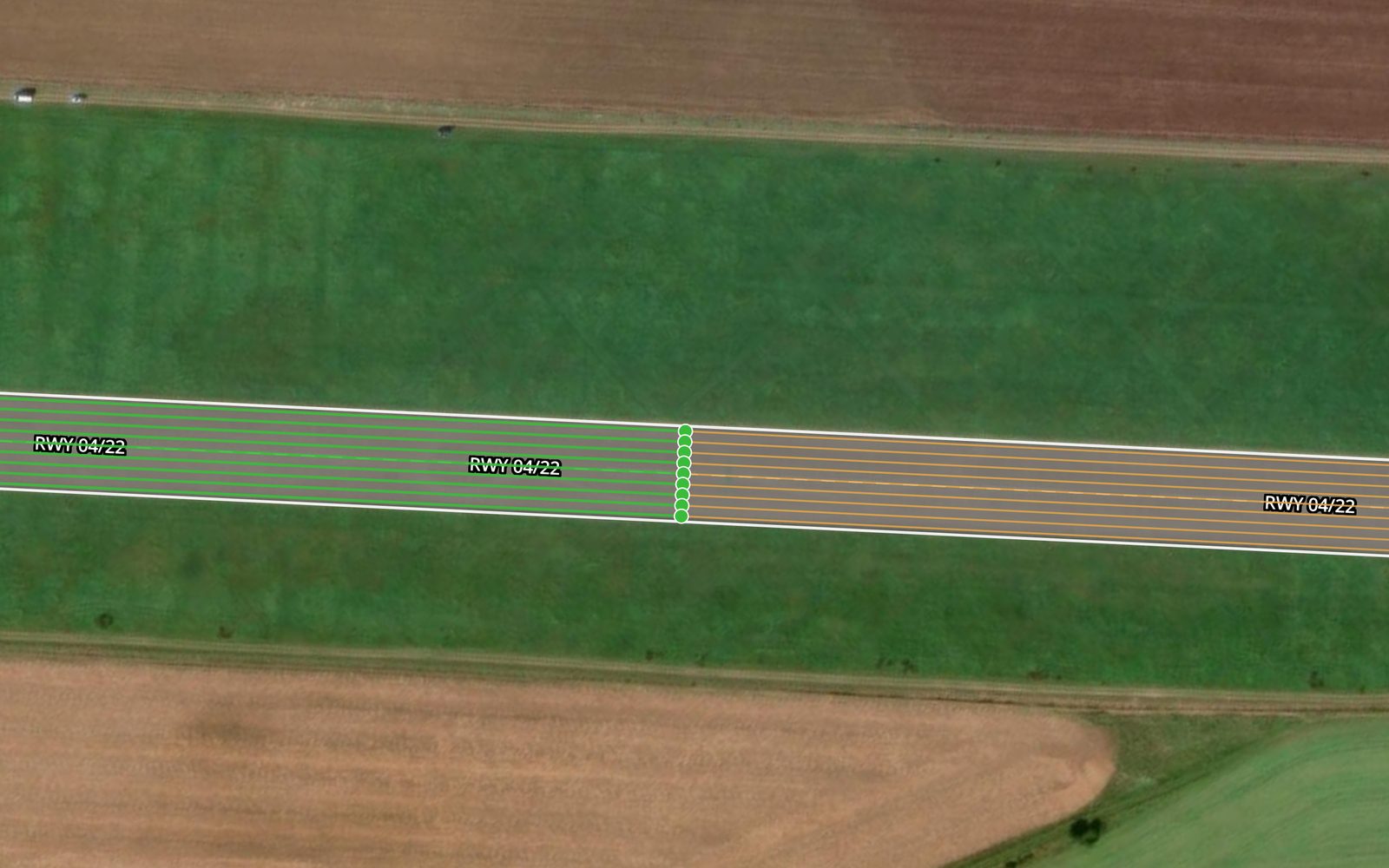

Dwa odcinki skanowania spotykające się w połowie pasa, każdy ułożony w równoległe przejazdy
Co przegląd może wnieść do programu FOD
Obce ciała na nawierzchni są dziś wykrywane na trzy sposoby: przez ludzi inspekcjonujących pole manewrowe , przez piloty i personel zgłaszających to, co widzą, oraz, na niektórych lotniskach, przez system wykrywania FOD obserwujący pas startowy. FAA AC 150/5210-24A traktuje wszystkie trzy jako wykrywanie i stwierdza, że wynik ma takie samo znaczenie, bez względu na to, jak do niego doszło. Przegląd dronem to czwarty sposób o węższej roli, a uczciwy opis zaczyna się od tego, czym nie jest.
Nie jest ciągły. System wykrywania może zasygnalizować alarm między dwoma ruchami. Przegląd widzi nawierzchnię podczas okna rejestracji i nie widzi jej po nim. Nie jest też jeszcze automatyczny. Rejestracja jest zbudowana, a rozpoznawanie zanieczyszczeń na obrazach jest w fazie rozwoju i brakuje mu danych treningowych. Dopóki model nie zostanie dostarczony, nic na tej stronie nie powinno być odczytywane jako wskaźnik wykrywalności ani jako najmniejszy obiekt, który przegląd znajdzie.
To, co dodaje, to zapis. AC 150/5210-24A zaleca zbieranie dla każdego znaleziska: sposobu wykrycia, czasu, opisu lub obrazu, lokalizacji w postaci współrzędnych oraz możliwego źródła. EASA w dopuszczalnych środkach zgodności dla ADR.OPS.B.016 wymaga, aby wykrywanie obejmowało źródło i lokalizację. Przegląd, którego każdy obraz ma pozycję z pozycjonowania RTK i którego obrazy są zachowane, już zawiera lokalizację i obraz oraz pokazuje nawierzchnię wokół znaleziska. Georeferencja rejestracji to część, która jest zbudowana.
Nawierzchnia wokół znaleziska jest często miejscem, w którym leży źródło. AC 150/5210-24A stwierdza, że nawierzchnie asfaltowe i betonowe mogą być najczęstszym źródłem FOD na lotnisku, a ADR.OPS.C.010 wymaga od operatorów utrzymywania powierzchni pola manewrowego z celem unikania i eliminowania FOD. To odspojenia asfaltu i wykruszenia spoin w betonie sprawiają, że materiał się odrywa. Odczytanie nawierzchni pod tym kątem to zadanie skanu nawierzchni drogi startowej , a przegląd FOD i skan nawierzchni pochodzą z tej samej rejestracji.
Jeszcze nieoferowana
Ta usługa jest w trakcie aktywnego rozwoju i jeszcze nieoferowana, więc nie ma ceny, stawki ani wyceny. Zamiast tego pilotaż zależy od czterech rzeczy.
Ryzyka i zależności
Cztery rzeczy mogą zatrzymać przegląd lub osłabić to, co pokazuje, i każda ma właściciela.
Stojąca woda, śnieg i silne zanieczyszczenia ukrywają małe obiekty przed kamerą. Wyniki są najlepsze w spokojny, słoneczny dzień, bo silny wiatr rozmywa obrazy, a słabe światło wymusza wysokie ISO. Dotknięta nawierzchnia jest ponownie rejestrowana, a nie oceniana przez przeszkodę.
Przegląd wymaga koordynacji z wieżą, a na większości lotnisk eskorty. Jeśli okna między ruchami się nie pojawią, rejestracja się nie odbędzie, i warto to potwierdzić przed zakupem biletów.
Dron lecący nisko nad drogą startową jest sam w sobie obiektem nad polem manewrowym, a oderwana część byłaby FOD. To ryzyko kontroluje TarmacView, a sposób jego obsługi jest zapisany w zakresie pilotażu.
Przegląd kupiony jako system wykrywania rozczaruje. To datowany, pozycjonowany zapis, a po dostarczeniu modelu także kontrola tego zapisu. Zakres pilotażu określa, czym jest, aby nikt nie polegał na nim jako na ciągłej ochronie.
Często zadawane pytania
- Czy przegląd dronem zastępuje naszą codzienną inspekcję FOD?
- Nie. FAA AC 150/5210-24A stwierdza, że FAA i ICAO wymagają codziennej inspekcji w świetle dziennym obszarów operacyjnych statków powietrznych, a w UE ADR.OPS.B.016 wymaga procedur wykrywania FOD obejmujących monitorowanie i kontrolę pola manewrowego zgodnie z harmonogramem. Przegląd dronem wykonuje się w uzgodnionych terminach, między ruchami, i pokazuje nawierzchnię taką, jaka była w danym momencie. Może dodać do programu pozycjonowany zapis obrazowy. Nie może zastąpić inspekcji wymaganej przepisami.
- Czym to różni się od systemu wykrywania FOD opartego na radarze lub kamerach?
- Stały system wykrywania obserwuje pas startowy w sposób ciągły i sygnalizuje alarm między ruchami. Przegląd dronem to migawka całej nawierzchni z określonego dnia. Wytyczne FAA dotyczące oceny i zakupu systemów wykrywania to AC 150/5220-24, Airport Foreign Object Debris (FOD) Detection Equipment, wydane 30 września 2009 roku, i żadna część tej strony nie twierdzi, że przegląd dronem je spełnia. Oba rozwiązania odpowiadają na różne pytania, a lotnisko z systemem stałym nadal może korzystać z pozycjonowanych obrazów nawierzchni wokół miejsc, w których gromadzą się jego alarmy.
- Co właściwie jest zbudowane dziś?
- Rejestracja. Platforma planuje metodę skanu nawierzchni, czyli niski przelot zygzakiem nad drogą startową lub kołowania, obliczony na podstawie kamery i wysokości lotu, a zdjęcia z karty drona są importowane i przypisywane do odcinków tego skanu. Rozpoznawanie zanieczyszczeń na obrazach jest w fazie rozwoju, brakuje danych treningowych, więc przegląd nie znajduje za Ciebie zanieczyszczeń. Przetwarzanie w aplikacji, ortomozaika, mapa znalezisk i raport są jeszcze niedostępne.
- Co się dzieje, jeśli załoga zobaczy zanieczyszczenie podczas lotu?
- Przekazuje je wieży od razu, wraz z lokalizacją. Nie czeka to na żadną analizę. Zanieczyszczenie na polu manewrowym jest zagrożeniem operacyjnym z własnym zegarem, a jego usunięcie lub decyzja o wstrzymaniu operacji na czas usuwania należy do lotniska, zgodnie z jego procedurami FOD. Załoga zgłasza to, co widzi, i nie wchodzi na pole manewrowe, aby je zebrać.
- Czy usługa obejmuje płyty postojowe?
- Jeszcze nie. Powierzchnie, które metoda skanu planuje dziś, to drogi startowe i drogi kołowania. Płyty postojowe są częścią rozwoju i zostaną ustalone podczas rozmowy pilotażowej. Płyta postojowa, na której stoją samoloty, jest też częściowo niewidoczna z góry, więc to, które stanowiska są lecone i kiedy, uzgadnia się z lotniskiem, a nie zakłada.
- Czy przegląd może wskazać, skąd pochodzi zanieczyszczenie?
- Może pokazać nawierzchnię wokół znaleziska, a to często tam leży odpowiedź. EASA w dopuszczalnych środkach zgodności z ADR.OPS.B.016 wymaga, aby wykrywanie FOD obejmowało ustalenie źródła FOD i jego lokalizacji, a AC 150/5210-24A wymienia lokalizację i obraz wśród szczegółów, które należy zbierać dla każdego znaleziska. Pozycjonowane obrazy zawierają jedno i drugie. Odczytanie nawierzchni pod kątem odspojeń lub wykruszonych spoin to zadanie inżynierskie, a obejmują je usługi nawierzchniowe.
- Czy nasze obrazy są używane do trenowania modelu wykrywania?
- Tylko jeśli się na to zgodzisz. Rozpoznawanie zanieczyszczeń brakuje danych treningowych, a ulepsza je właśnie obraz z rzeczywistych pól manewrowych. To, czy Twoje obrazy mogą być użyte w ten sposób, jest zapisane w umowie, a nie zakładane. Jeśli nie chcesz, aby były używane, powiedz o tym na etapie ustalania zakresu, a rejestracja zostanie wykonana na tej podstawie.
Bibliografia
- faa-ac-150-5210-24a
- AC 150/5210-24A, Airport Foreign Object Debris (FOD) Management Federal Aviation Administration
- faa-ac-150-5220-24
- AC 150/5220-24, Foreign Object Debris Detection Equipment Federal Aviation Administration
- easa-ear-aerodromes
- Easy Access Rules for Aerodromes (Regulation (EU) No 139/2014) European Union Aviation Safety Agency
- icao-annex-14-v1
- Annex 14 to the Convention on International Civil Aviation, Volume I: Aerodrome Design and Operations International Civil Aviation Organization
Porozmawiaj z nami o rozwoju
Ta usługa jest w trakcie aktywnego rozwoju i jeszcze nieoferowana. Jeśli chcesz ją śledzić lub spróbować jej wcześniej na swoim lotnisku, powiedz nam, jakie nawierzchnie obejmujesz i jak wygląda dziś Twój program FOD, a omówimy to. Nic nie jest wiążące.
