Lotnisko Trenčín: PAPI ponownie ustawione i sprawdzone po festiwalach

Lotnisko i powód zdjęcia PAPI

Lotnisko Trenčín leży w dolinie Váhu w zachodniej Słowacji, z jedną drogą startową 04/22 i PAPI na każdym jej końcu. Każde PAPI to rząd czterech jednostek na regulowanych nogach, ustawionych pod czterema kątami, tak że pilot na właściwej ścieżce widzi dwa czerwone i dwa białe.

Latem lotnisko jest terenem festiwalowym. Kilka imprez zajmuje cały teren, a jednostki PAPI zdjęto na sezon i zamontowano z powrotem po zakończeniu ostatniej. Jednostka odkręcona, przeniesiona i ustawiona ponownie traci ustawienie. Jej nogi regulowane są na nowo, a jej kąt zależy od tego, jak dokładnie to zrobiono, i od gruntu, na którym teraz stoi.

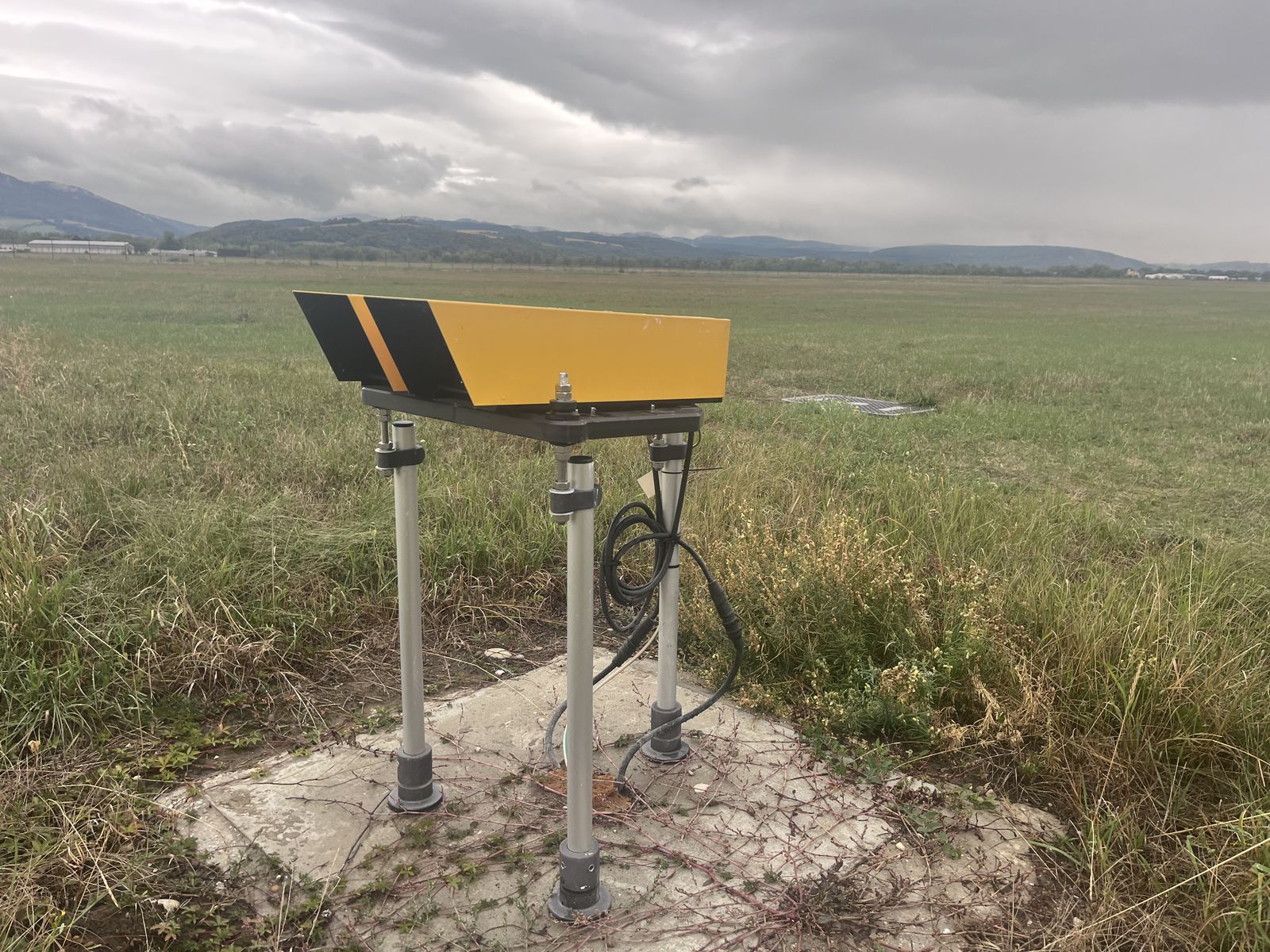

Jedna z ponownie zamontowanych jednostek w dniu pierwszej kontroli. Kąt widziany z podejścia wyznaczają cztery nogi i podstawa pod nimi.

Lotnisko chciało wiedzieć, zanim ponownie zacznie polegać na PAPI, czy każda jednostka pokazuje kąt, który powinna. Poprosiło TarmacView o zmierzenie obu systemów.

Co pokazała pierwsza kontrola

TarmacView wykonał loty nad obydwoma PAPI wieczorem 11 września 2026. Dron DJI Matrice 4T z pozycjonowaniem RTK wznosił się po zmroku pionowym profilem przed każdą belką, kilka razy na każdym końcu drogi startowej, a kąt przejścia każdej jednostki obliczono z klatek, na których jej światło zmieniało barwę z czerwonej na białą. Położenie każdej jednostki zostało wytyczone geodezyjnie, więc każdy kąt to geometria zmierzona z podejścia, a nie wrażenie.

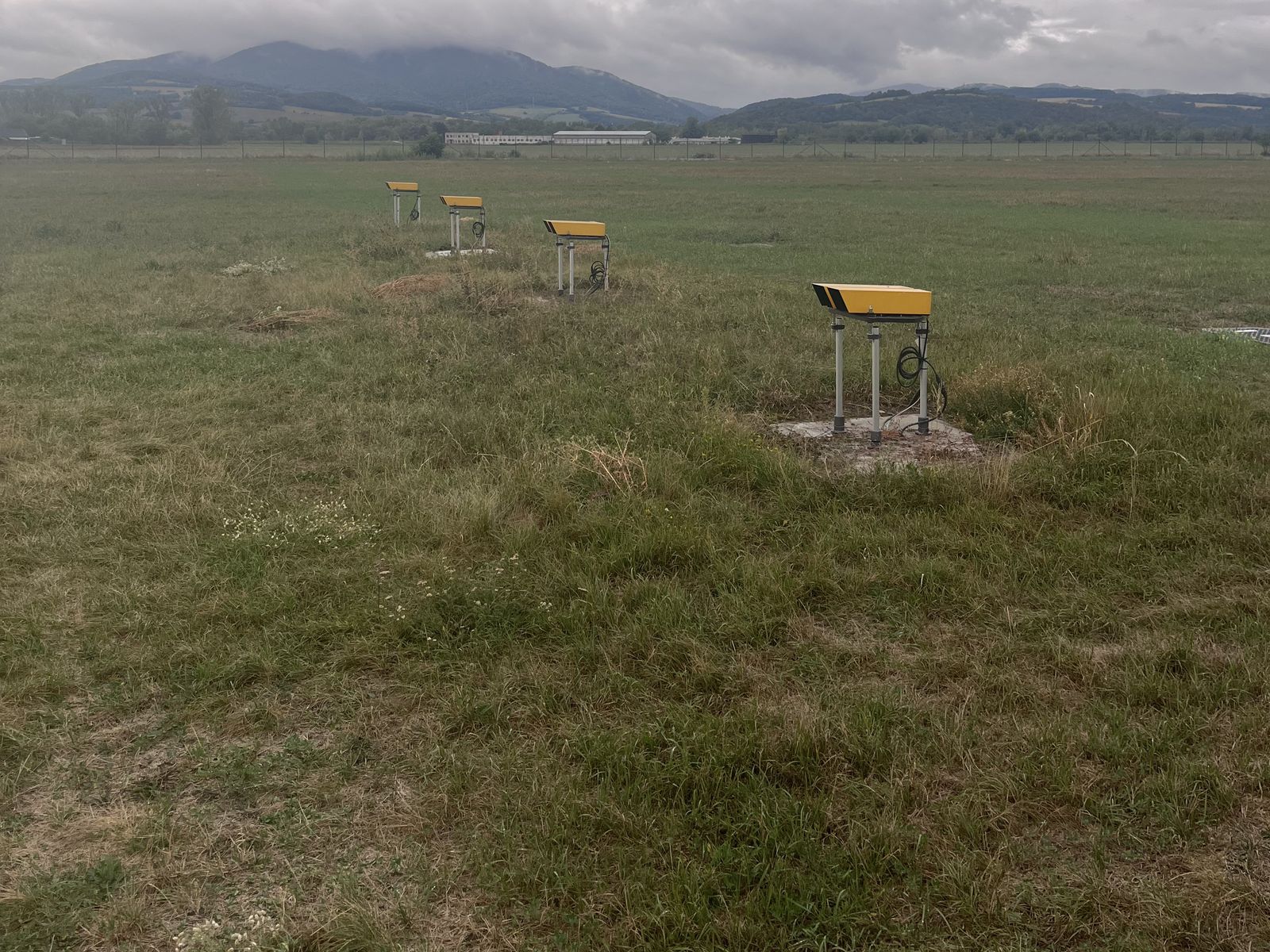

Jedna belka z czterema jednostkami. Na obu końcach drogi startowej dwie z czterech wskazywały poza tolerancją.

Wynik był jednoznaczny i powtarzalny między lotami. Na drodze startowej 04 dwie z czterech jednostek leżały poza tolerancją swojego kąta ustawienia. Na drodze startowej 22 kolejne dwie również, a ścieżka schodzenia, którą widzi pilot, była przez nie zaburzona. Raport zakwalifikował oba PAPI jako pracujące z ograniczeniami, a wskazanie ścieżki podejścia uznał za niewiarygodne, dopóki jednostek nie skorygowano. Wskazał każdą jednostkę, kierunek jej błędu i jego wielkość oraz zalecił sprawdzenie tych jednostek klinometrem przy obudowie. Trafił do lotniska 14 września 2026.

Ponowne ustawienie i kontrola powtórna

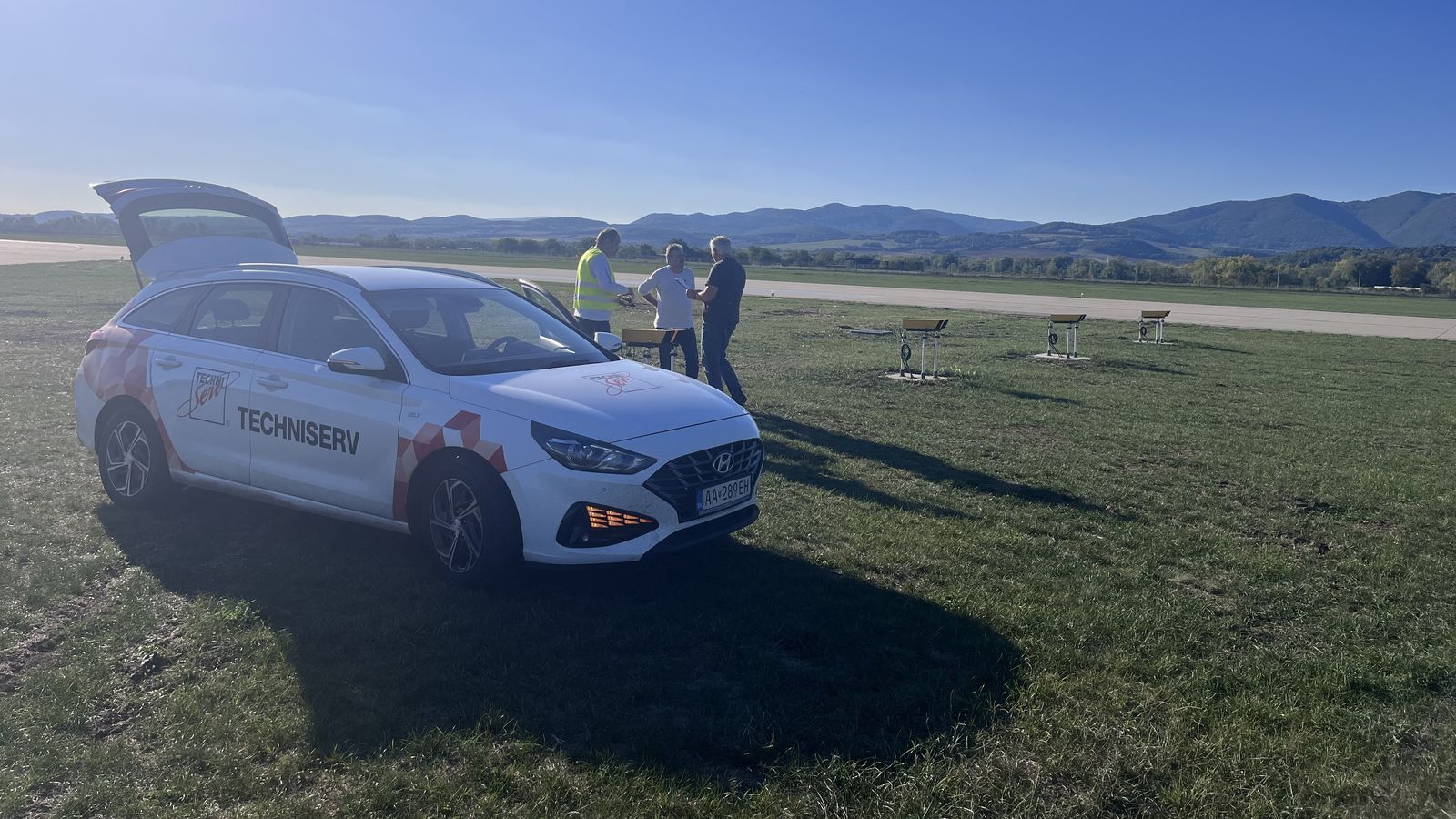

Gdy jednostki zostały wskazane, lotnisko wezwało TechniServ, swojego wykonawcę oświetlenia. Ekipa nie musiała ustawiać wszystkich ośmiu obudów i mieć nadzieję, że się uda. Podeszła do czterech odchylonych, wiedząc, w którą stronę każda z nich musi się przesunąć.

TechniServ pracował przy jednostkach w ciągu dnia 28 września 2026, a TarmacView wrócił tego samego dnia. Po regulacji dron poleciał te same profile co podczas pierwszej wizyty, od zmierzchu do pełnej ciemności, w czterech sesjach i siedemnastu przelotach nad obydwoma końcami drogi startowej.

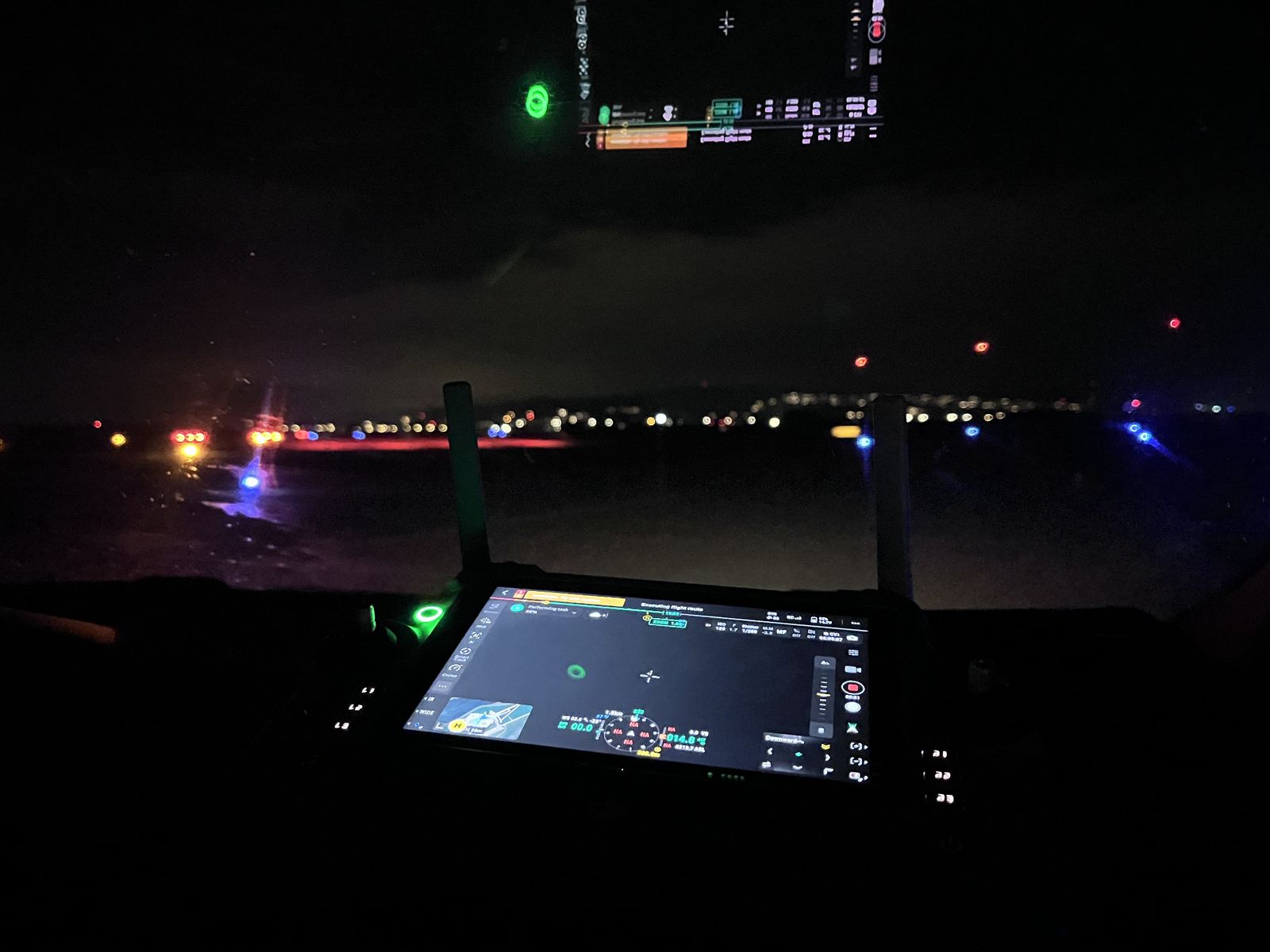

Kontrola powtórna po zmroku. Pilot dronu prowadzi zaplanowany profil przed belką, a oświetlenie drogi startowej i podejścia pozostaje włączone.

Każda z ośmiu jednostek mieściła się ponownie w tolerancji swojego kąta ustawienia, na obu końcach drogi startowej. Ścieżka schodzenia zmierzona na obu mieściła się w tolerancji, podobnie jak szerokości sektorów poniżej, na i powyżej ścieżki. Protokół rewalidacji, wydany 30 września 2026, nie zawierał już dalszych zaleceń dotyczących kątów.

Oś czasu

Co ma teraz lotnisko

Dwa datowane protokoły, które opowiadają jedną historię. Pierwszy pokazuje, które jednostki wyszły poza tolerancję po ponownym montażu i o ile. Drugi pokazuje te same jednostki, zmierzone tym samym sposobem, z powrotem w tolerancji. Między nimi leży regulacja wykonawcy, więc każdy, kto później otworzy dokumentację utrzymania, zobaczy, co stwierdzono, co zmieniono i co zmierzono po zmianie. Takiego zapisu wymaga unijna zasada utrzymania ADR.OPS.C.015 po naprawczym utrzymaniu i od niego może zacząć się kontrola w locie albo przegląd organu.

Ma też punkt odniesienia. Gdy jednostki znów zostaną zdjęte na lato, kontrola powtórna da zmierzony stan każdej jednostki, z którym można porównać kolejny ponowny montaż.

Co zrobilibyśmy inaczej

Mierzyć przed zdjęciem jednostek. Poprzedni protokół lotniska miał wszystkie osiem jednostek w tolerancji, co wskazuje na ponowny montaż jako przyczynę. Bez pomiaru wykonanego tuż przed festiwalami to pozostaje prawdopodobne, ale nie udowodnione. Krótka kontrola przed demontażem kosztuje jeden wieczór i sprawia, że kontrola po montażu jest bezpośrednim porównaniem.

Mieć wykonawcę na miejscu już pierwszej nocy. Pierwsza wizyta tylko mierzyła, a naprawa wymagała drugiej wizyty 17 dni później. Kąty oblicza się na laptopie w terenie, więc technik stojący przy belce mógłby ponownie ustawić wskazane jednostki tej samej nocy, a dron polecieć profil jeszcze raz, zanim wszyscy wrócą do domu. Kompromis to zamówienie dwóch ekip na wieczór, gdy nikt jeszcze nie wie, czy coś jest nie tak.

Wpisać kontrolę do kalendarza festiwali. Termin ponownego montażu jest znany z wielomiesięcznym wyprzedzeniem. Termin pomiaru zaplanowany na pierwszy wieczór po montażu sprawia, że przerwa między zamontowaniem jednostek a potwierdzeniem, że są dobrze ustawione, jest jak najkrótsza.
