A burkolatállapot-index magyarázata
Mi a PCI, hogyan alakítja az ASTM D5340 a látható hibákat 0–100-as számmá, mit csinál a levonási érték lépése, és mit nem árul el az index egy futópályáról.

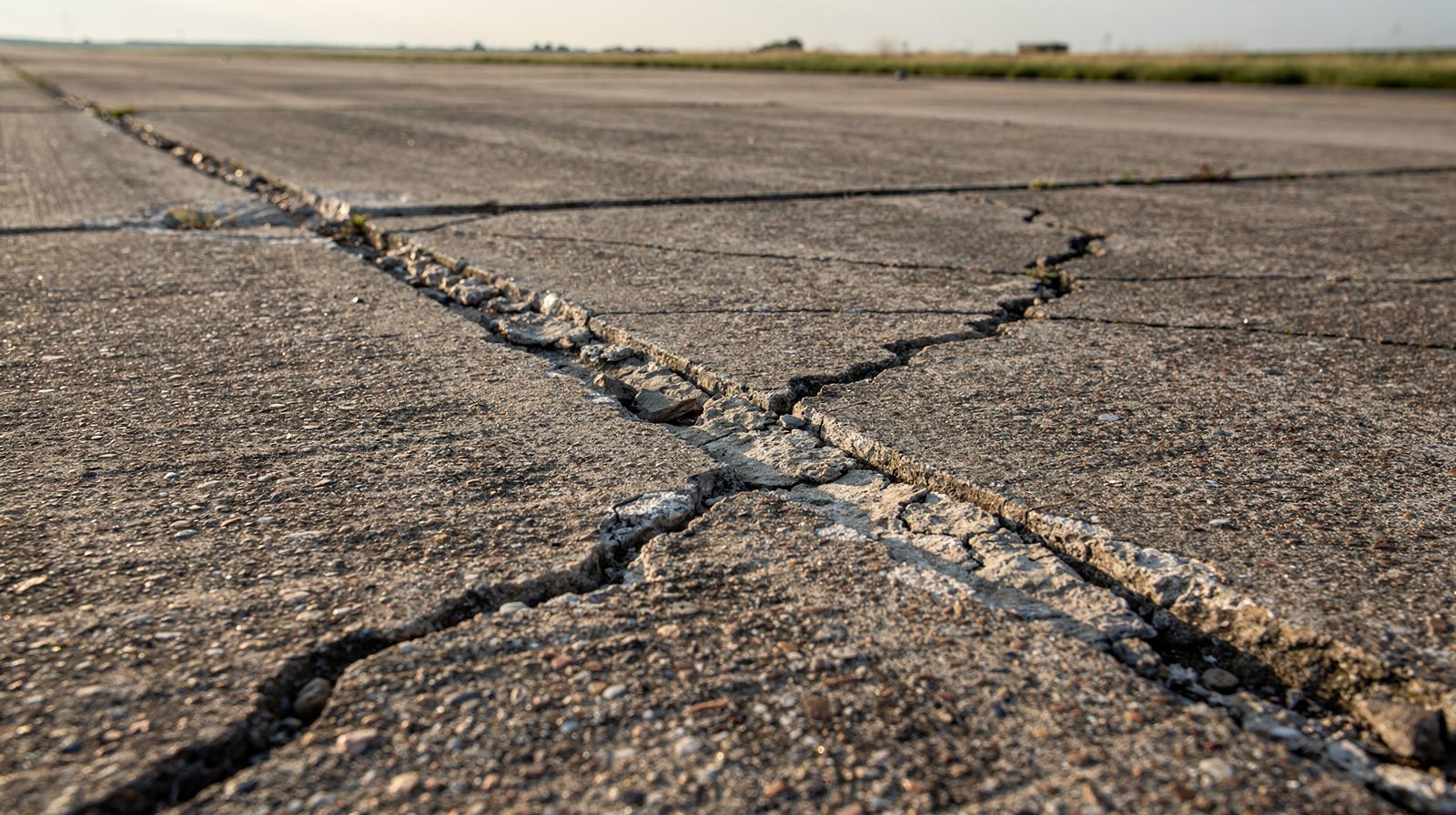

KIREPEDT ILLESZTÉS · NÖVÉNYZET · ALACSONY NAPÉrtékelés, nem mérés
A Burkolatállapot-index az a szám, amelyet a legtöbb repülőtér használ annak leírására, hogy egy futópálya hogyan teljesít, és ez az a szám, amelyet a leggyakrabban félreértenek. Egy PCI 82-es szakasz nem 82 százalékban olyan erős, mint amikor új volt. Nem 18 százalékban kopott el. Az index semmit sem mond közvetlenül arról, hogy a burkolat mennyi terhelést fog elviselni holnap reggel.
A burkolatállapot-felmérés aktív fejlesztés alatt áll, és még nem elérhető. A platform már most megtervezi a repüléseket és rögzíti a felmérési képeket, a repedésészlelés pedig az ASTM D5340 kódolással közel van az első MVP-hez. Nem állít elő PCI-t. A burkolatállapot-felmérés oldal leírja, hol tart.
Ami valójában: egy 0-tól 100-ig terjedő pontszám, amely abból származik, amit egy képzett megfigyelő a felszínen lát. Három bemenet, és csak három. A hiba típusa, súlyossága és kiterjedése az értékelt területen. Minden más, a rétegvastagságok, a kötőanyag-kémia, az alapban lévő nedvesség, az indexen kívül esik a felépítéséből adódóan.
Az ASTM D5340-20 ezt kimondja a saját jelentőségi záradékában: “A PCI nem méri a szerkezeti kapacitást, és nem ad közvetlen mérést a csúszásállóságról vagy az egyenetlenségről.” Érdemes kétszer elolvasni, mert a burkolati költségvetési nézeteltérések jó részéről kiderül, hogy valaki csendben PCI -ként kezelte a szilárdsági adatot.
Honnan származik az index
A PCI-t az amerikai hadsereg mérnöki alakulata fejlesztette ki az amerikai légierő finanszírozásával, és a D5340 rögzíti, hogy ezt követően az FAA és az amerikai haditengerészeti létesítmény-mérnöki parancsnokság igazolta és fogadta el. Ez egy katonai repülőtéri módszer, amelyet a polgári repülés örökölt, ami megmagyarázza mind a nyersességét, mind a hosszú élettartamát.
A szabvány szokatlanul őszinte a saját alapjairól. A D5340 a PCI-t “a burkolatkarbantartó mérnökök kollektív ítéletének méréseként” írja le, amely közvetlenül a karbantartási és javítási szükségletekhez kapcsolódik, és csak közvetve a szerkezeti integritáshoz. A módszer középpontjában álló levonási görbék nem mechanikából származtak. Úgy jöttek létre, hogy tapasztalt mérnököket kérdeztek meg, hogy egy adott hiba egy adott sűrűség mellett mennyire rossz, és görbéket illesztettek a válaszokra. Ez egy legitim módja egy index felépítésének. Nem mér egy burkolatot, és a szabvány nem is állítja, hogy ezt tenné.
Két szabvány létezik, és ezek nem felcserélhetők. Az ASTM D6433 az utakat és parkolókat fedi le. Az ASTM D5340 a repülőtereket, és ezt használja egy repülőtér. A repülőtéri változat olyan hibatípusokat tartalmaz, amelyek csak repülőtéren fordulnak elő, sugárhajtású gép által okozott erózió a küszöbök közelében, üzemanyag-kiömlés okozta károk az előtereken, gumifelhalmozódás a leszállási zónában, és hatóköre kifejezetten magában foglalja a porózus súrlódási rétegeket az aszfalt és a hézagos beton mellett. Az FAA AC 150/5380-7B, a repülőtéri burkolatkezelési programról szóló tanácsadó körlevél, a D5340-et nevezi meg módszerként. A jelenlegi aktív kiadás a D5340-24.
Hogyan épül fel egy felmérés
A PCI-felmérés nem egy séta a futópályán egy táblával. Meghatározott hierarchiát követ, és ez a hierarchia teszi összehasonlíthatóvá a számot az évek között.
A hálózat ágakra van osztva, egy futópálya vagy egyetlen gurulóút egy ág. Minden ág olyan szakaszokra van osztva, amelyek közös építési múltat, forgalmat és szerkezetet osztanak. A szakasz a jelentési szint. Amikor valaki azt mondja, hogy “a 09/27-es futópálya PCI 71-es”, az egy szakaszérték, nem pedig egy pontmérés.
A szakaszokat ezután mintavételi egységekre osztják, rögzített, feltérképezett és számozott burkolatfoltokra. A betonegységeket összefüggő födémekben számolják, az aszfalt egységek téglalap alakú területek. A D5340 egy aszfalt egységet 5000 ± 2000 összefüggő négyzetlábra, egy beton egységet pedig 20 ± 8 összefüggő födémre állít be, ezek az értékek az 1998-as kiadás óta változatlanok. A 2500 ± 1000 négyzetláb, ami szintén forog aszfalt esetében, a D6433-as érték utakra és parkolókra, tehát ha valaki ezt idézi egy futópályára, az összekeverte a két szabványt. Az elv nem változik. Egy mintavételi egységnek van azonossága, így a következő felmérés ugyanazt a területet vizsgálja, nem pedig egy új tippet arra, hol kell keresni.
Nem minden egységet járnak be. A módszer lehetővé teszi a statisztikai mintavételt egy szakaszon belül, amelyet úgy méreteznek, hogy meghatározott megbízhatóságot adjon a szakaszértékben, nem pedig teljes körű felmérést. Ez a teljességet költségre cseréli, ezt érdemes észben tartani, amikor egy PCI-t két jelentős számjegyre idéznek.
Egy egységen belül az értékelő három dolgot rögzít minden talált hibához: mi az, milyen súlyos az alacsony, közepes vagy magas skálán, és mennyi van belőle. A súlyossági kritériumok hiba-specifikusak, és nem mind ugyanolyan típusú mennyiségek. A hosszirányú repedés súlyossága egy repedésszélesség-sáv. A nyomvályúsodás súlyossága egy mélység. Az illesztés kirepedésének súlyossága egy letört él mérete. Ez a változatosság az oka annak, hogy egy felméréshez képzett értékelő kell, nem pedig egy ellenőrzőlista, és hogy a képalkotás egyes hibákon jobban teljesít, mint másokon.
A levonási érték lépése, egyszerűen
Minden rögzített hiba sűrűséggé alakul, a mennyisége osztva a mintavételi egység területével. A sűrűséget és a súlyosságot együtt keresik ki egy levonási görbén az adott hibatípushoz, és kijön egy levonási érték: pontok, amelyeket le kell vonni egy tökéletes 100-ból.
A kézenfekvő következő lépés a levonási értékek összeadása és a kivonás. A módszer nem ezt teszi, jó okkal. A hibák átfedik egymást abban, amit mondanak. Egy burkolat, amely már teljesen repedezett a keréknyomban, nem kétszer olyan rossz azért is, mert ott nyomvályúsodott, mert mindkettő ugyanazt az alapvető meghibásodást jelzi. Az egyszerű összeadás túlzottan büntetne, és egy súlyosan károsodott egységnél 100 fölé menne, negatív indexet produkálva.
Tehát a szabvány korrigál. Számold meg az 5 feletti levonási értékeket, és nevezd q-nak. Add össze az összeset egy teljes levonási értékké. Olvass le egy korrigált levonási értéket egy q által kiválasztott görbéről. Ezután iterálj: vedd a legkisebb, még mindig 5 feletti levonási értéket, állítsd 5-re, csökkentsd q-t eggyel, olvass újra. Tartsd meg a legnagyobb korrigált értéket, amelyet bármelyik iteráció produkált. Az egység PCI-je 100 mínusz ez az érték, a szakasz PCI pedig a vizsgált egységek átlaga.
Két következmény következik ebből, és mindkettő meglepi az embereket. Az index nem additív, így egy egység, amelynek levonási értékeinek összege 54, nem 46-ot kap, hanem magasabbat. És a skála nem lineáris a károsodásban: a PCI 90-ről 80-ra sokkal kevesebb új kárt igényel, mint a 40-ről 30-ra. Egy ötpontos különbség a szakaszok között valós különbség az állapotban, de nem öt százaléka semminek.
Az értékelési skála
A 0-tól 100-ig terjedő tartományt hagyományosan hét sávban olvassák. Az AC 150/5380-7B a “Példa PCI-értékelési skálák repülőtéri burkolatokhoz” felirat alatt nyomtatja ki a verzióját. A sávok közös szókincs, nem szabályozási tarifa.
| PCI | Sáv | Hogyan néz ki a felület | Tipikus válasz |
|---|---|---|---|
| 86–100 | Jó | Nincs hiba, vagy elszigetelt és kisebb | Rutin karbantartás, repedés tömítés |
| 71–85 | Megfelelő | Kisebb hiba látható, szerkezet érintetlen | Megelőző karbantartás, felületkezelés |
| 56–70 | Tűrhető | Közepes romlás, némi szerkezeti veszteség | Rehabilitációs tervezés kezdete |
| 41–55 | Gyenge | Jelentős romlás, kapacitás csökkent | Jelentős rehabilitáció, szerkezeti ráépítés |
| 26–40 | Nagyon gyenge | Súlyos és kiterjedt hiba | Nehéz rehabilitáció vagy vastag ráépítés |
| 11–25 | Súlyos | Extrém romlás, alig használható | Újjáépítés tervezése |
| 0–10 | Meghibásodott | Teljes meghibásodás | Teljes újjáépítés |
Gyakran hallani, hogy a PCI 70-et idézik a futópálya ráépítésének kiváltó okaként, a PCI 55-öt pedig ahol az újjáépítés szóba kerül. Ezek az FAA tipikus gyakorlatai és gyakori alapértelmezések a burkolatkezelő szoftverekben. Nem szerepelnek az AC 150/5380-7B-ben követelményként, és a szövegében nem jelenik meg numerikus PCI küszöbérték.
Amit a körlevél meghatároz, az az ütemezés, abban az irányban, amelyet az emberek általában fordítva kapnak. A szövetségileg kötelezett repülőtereknek évente legalább egyszer részletes vizsgálatot kell végezniük a repülőtéri burkolatokon. Ha PCI-felmérést végeznek az ASTM D5340 szerint, a körlevél kimondja, hogy ezen részletes vizsgálatok gyakorisága három évre meghosszabbítható. Egy megfelelő PCI-felmérés hosszabb intervallumot vásárol, nem ad hozzá kötelezettséget. A forgalom intenzitása és a burkolat kora alapján egy-három év, a PCI 70 alatt évesre szűkítve, ez a működési minta.
Mire jó a szám, és mire nem tud válaszolni
| Kérdés | PCI | Mi válaszol rá valójában |
|---|---|---|
| Melyik szakasz rosszabb, mint melyik? | ✓ | Az index, közvetlenül |
| Gyorsabban romlik ez a szakasz, mint az előző ciklusban? | ✓ | PCI trend a felmérések között, konzisztens módszerrel |
| Mennyi rehabilitációs költségvetésre van szükségünk öt év alatt? | ✓ | Trendelt PCI egy burkolatkezelési programban |
| Elbírja-e ez a burkolat a nehezebb repülőgépet? | ✗ | Burkolatszilárdság jelentés, lehajlásvizsgálat |
| Hány év szolgálati idő maradt? | ✗ | Burkolat tervezési élettartam elemzés, roncsolásmentes vizsgálat |
| Van-e nedvesség vagy üreg a födém alatt? | ✗ | Talajradar, magfúrás |
| Mennyire egyenetlen, és mekkora a súrlódás? | ✗ | Egyenetlenség- és súrlódásmérés, kizárva a D5340 által |
| Szennyezett-e a felület jelenleg? | ✗ | Futópálya-állapot felmérés az ICAO Globális Jelentési Formátum szerint |
Az utolsó sor egy szókincs-ütközés, amelyet érdemes egyszer megnevezni. A futópálya-állapot felmérés szennyeződéseket, vizet, havat, latyakot és jeget jelent a felszínen, azonnal, a repülőszemélyzet számára. Semmilyen közös mechanizmusa nincs a PCI-vel, és órákon belül elévül.
PCI származtatása képalkotásból
A D5340 már eleve vizuális módszer. Senki nem fúr magot egy futópályába a PCI kiszámításához. A képalkotás tehát nem kategóriaváltás, csak a nézőpont és az osztályozást végző személy változása. Négy hiányosság marad valós.
Egyes súlyossági kritériumok nem vizuálisak. Egy repedésszélesség-sáv fennmarad egy kamerán, ha a talajminta-távolság támogatja. A nyomvályú mélységéhez rekonstruált felületre van szükség. Az, hogy egy tömítőanyag még mindig tapad-e a repedés felületéhez, tapintási kérdés, és egyetlen érzékelő sem nyeri vissza.
Az értékelő a módszer része. A D5340 egy képzett személyt feltételez, aki alkalmazza a hibakatalógust. Egy észlelő modell nem az a személy, bármilyen jól is teljesít, és egy ezzel ellentétes jelentés túlzó állítás.
A mintavételi logika megfordul. A szkennelés a teljes felületet lefedi, nem pedig egy statisztikailag kiválasztott részhalmazt. Több lefedettség jobb információ, de a teljes lefedettségű szám nem az a statisztika, amelyet a szabvány mintavételi záradéka leír, ezért nem szabad ugyanazon számként bemutatni.
Az érzékelők túlzottan hívják az ismerős dolgokat. Gumile dépót, tininget, árnyékot egy illesztésen és régi tömítőanyagot mind hibaként olvasnak, amíg a modellt nem ellenőrizték az adott burkolaton.
Tehát a drónból származó pontszámnak PCI-proxinak kell lennie, egy állapotfokozatnak, amelynek bemenetei és korlátai le vannak írva, nem pedig tanúsított indexnek. A TarmacView nem állít elő ilyet. Amit a szkennelés kínál, az ismételhető, georeferált képalkotás, amely elég olcsó ahhoz, hogy gyakran repüljék, így egy tanúsított felmérés megmondhatja, hol töltse az óráit, és egy szakasz, amely e felmérések között kicsúszik, nagyobb valószínűséggel kerül észlelésre.
A futópálya-felszíni szkennelésünk e munkamegosztás köré épül, és aktív fejlesztés alatt áll, és ugyanabból a látogatásból származik, mint a lámpák és a megközelítés, ami az az érv, amelyet a mit is kerül valójában egy PAPI-ellenőrzés című cikkben tettünk.
A PCI egy jól felépített, őszinte, szándékosan szűk eszköz. Rangsorolja a felületeket, nyomon követi őket az idő múlásával, és egy sétát költségvetési tétellé alakít. Kérdezd a szilárdságról, arról, hogy mi van a födém alatt, vagy a futópályáról most, és nem fog válaszolni, mert soha nem erre épült.
