FAA AC 150/5340-26: utrzymanie urządzeń pomocy wizualnych na lotnisku

FAA ma jeden okólnik doradczy dotyczący utrzymania oświetlenia lotniskowego po jego montażu. AC 150/5340-26C z 20 czerwca 2014 r., wydany z inicjatywy AAS-100 i podpisany przez dyrektora FAA ds. bezpieczeństwa i norm lotniskowych, anuluje wydanie 2009, czyli 26B. Obejmuje pomieszczenie zasilające oświetlenie i obwody szeregowe, regulatory stałoprądowe , nadziemne i wpuszczone w nawierzchnię światła drogi startowej i kołowania, światła strażnicze i światła zatrzymania, znaki, latarnie, rękawy wiatrowe, PAPI, VASI, REIL, ODALS, MALS i MALSR, systemy sterowania i monitorowania, światła stanu drogi startowej, światła przeszkód i agregaty rezerwowe. Zawiera też obszerny rozdział o bezpieczeństwie i rozdział diagnostyczny dla obwodów szeregowych.

Czym jest okólnik i kogo wiąże

Punkt 1 mówi, że okólnik „zapewnia zalecane wytyczne dotyczące utrzymania urządzeń pomocy wizualnych na lotniskach”. Punkt 2 precyzyjnie określa jego status. Ogólnie stosowanie okólnika nie jest obowiązkowe. Jest obowiązkowe dla wszystkich projektów finansowanych federalnymi grantami w ramach Airport Improvement Program (AIP) oraz z dochodów programu Passenger Facility Charges (PFC). Połączenie następuje przez Grant Assurance No. 34, Policies, Standards, and Specifications, oraz PFC Assurance No. 9, Standards and Specifications.

To jest cały zapis okólnika o jego własnym statusie. Nie wspomina on 14 CFR Part 139, certyfikacji lotnisk ani programu samokontroli nigdzie w tekście. Związek biegnie w drugą stronę. 14 CFR 139.311 (Marking, signs, and lighting) i 139.327 (Self-inspection program) każdy odsyła do okólników doradczych FAA wskazujących dopuszczalne metody, a AC 150/5210-22, Airport Certification Manual, wymienia AC 150/5340-26 w swoim dodatku 4 w grupie oznakowania, znaków i oświetlenia.

Tekst jest też jasny co do swojego tonu. Punkt 1.0 nazywa treść „minimalnymi wymaganiami ustanowienia programu utrzymania” i mówi, że program „musi być dostosowany do szczególnych potrzeb każdego lotniska”. Punkt 3.0 nazywa swoje procedury „minimalnymi wytycznymi”. Punkt 5.0 mówi, że harmonogramy kontroli „ustalają zalecany cykl, który może być zmieniany, aby dostosować go do warunków lokalnych”. Harmonogramy są więc punktem wyjścia, który należy do lotniska i który lotnisko dostosowuje, a nie stałym kalendarzem, który FAA sprawdza pozycja po pozycji.

Program prewencyjnego utrzymania

Rozdział 3 wyznacza ramy wszystkiego, co dalej. Punkt 3.0 wychodzi od dostępności w relacji do kosztów i przyznaje, że obie są względne. Jego własny przykład: droga startowa kategorii I może być nadal uznana za operacyjną przy 15 procentach zgaszonych świateł krawędziowych, podczas gdy PAPI może być niesprawny przy więcej niż jednej zgaszonej lampie w obudowie. Duży ruch może uzasadniać częstszą obsługę niż mały.

Punkt 3.3 wymienia cztery elementy programu prewencyjnego utrzymania . Pierwszy to wysokiej jakości, prawidłowo zainstalowany sprzęt. Drugi to przeszkolony personel, obecny lub dostępny w godzinach pracy. Trzeci to narzędzia, sprzęt pomiarowy, części zamienne i instrukcje. Czwarty to harmonogram przeglądów prewencyjnych (PMI) dla każdej pomocy wizualnej, łącznie z jej kablami. Punkt 3.3.5 pozwala, by harmonogram działał według kalendarza albo według godzin użytkowania, i każe dostosować częstotliwość każdego PMI, gdy zdobędzie się lokalne doświadczenie.

Zapisy napędzają tę korektę. Punkt 3.2 oczekuje zapisów na tyle szczegółowych, by kierownik widział, czy zadanie wykonuje się za często, czy za rzadko. Punkt 3.2.1 wymaga dzienników konserwacji dla każdego niefederalnego PAPI, VASI, REIL i ODALS. Po zaplanowanej konserwacji zleceniodawca lub właściciel powinien zapisać w dzienniku, że praca odbyła się zgodnie z rozdziałem 5, że urządzenie spełnia specyfikacje producenta i że spełnia dodatek A, tabele 3, 6 i 7. Punkt 3.7 dotyczy przypadku, gdy FAA uzna oświetlaną pomoc za wyłączoną z eksploatacji jako podejrzaną w wypadku. Lotnisko powinno ją niezwłocznie sprawdzić i zarejestrować wszystkie parametry funkcjonalne, jak je zastano, względem dodatku A, a następnie złożyć pisemne oświadczenie o stanie zastanym przed anulowaniem NOTAM .

Harmonogram dla każdego systemu

Rozdział 5 podaje jedną tabelę PMI na system. Czytane razem pokazują wzór. Kontrole dzienne dotyczą tego, czy światło się świeci. Kontrole miesięczne dodają pomiar. Kontrole półroczne i roczne dotyczą kabla, uziemienia i sprzętu.

Pomieszczenie zasilające (punkt 5.1, tabela 5-1). Codziennie sprawdzać każde sterowanie, w tym zdalne sterowanie z warsztatu, jeśli jest zamontowane. Co tydzień sprawdzać czystość, wilgoć i wentylację. Co miesiąc wykonywać próby rezystancji izolacji wszystkich obwodów lotniskowych „jako minimum” i sprawdzać napięcie wejściowe. Punkt 5.1.3.1 sugeruje tygodniowe próby dla obwodów, które regularnie zawodzą, i podkreśla, że pojedynczy odczyt niewiele znaczy, dopóki nie zostanie prześledzony w czasie. Co pół roku sprawdzać rezystancję uziemienia, szyny, przekaźniki, bezpieczniki olejowe, przełączniki, fotoelektryczne i astronomiczne wyłączniki czasowe oraz ograniczniki przepięć. Raz w roku badać wytrzymałość dielektryczną oleju w transformatorach i regulatorach.

Regulatory prądu stałego (punkt 5.2, tabela 5-4). Codziennie sprawdzać obwody sterowania na każdym stopniu jasności. Co tydzień odwiedzać każde pomieszczenie zasilające, gdy obwody pracują, nasłuchując i wyczuwając zapach, czy coś się dzieje. Co miesiąc rejestrować napięcie i prąd wejściowy pomieszczenia i mierzyć prąd wyjściowy każdego regulatora na każdym stopniu jasności prawdziwym miernikiem RMS, względem tabel tolerancji dla 3 i 5 stopni. Co pół roku mierzyć obciążenie wyjściowe, jeśli podejrzewa się przeciążenie, i sprawdzać połączenia przy zablokowanym regulatorze. Raz w roku badać olej chłodzący i wykonywać próby zwarcia i przerwy w obwodzie.

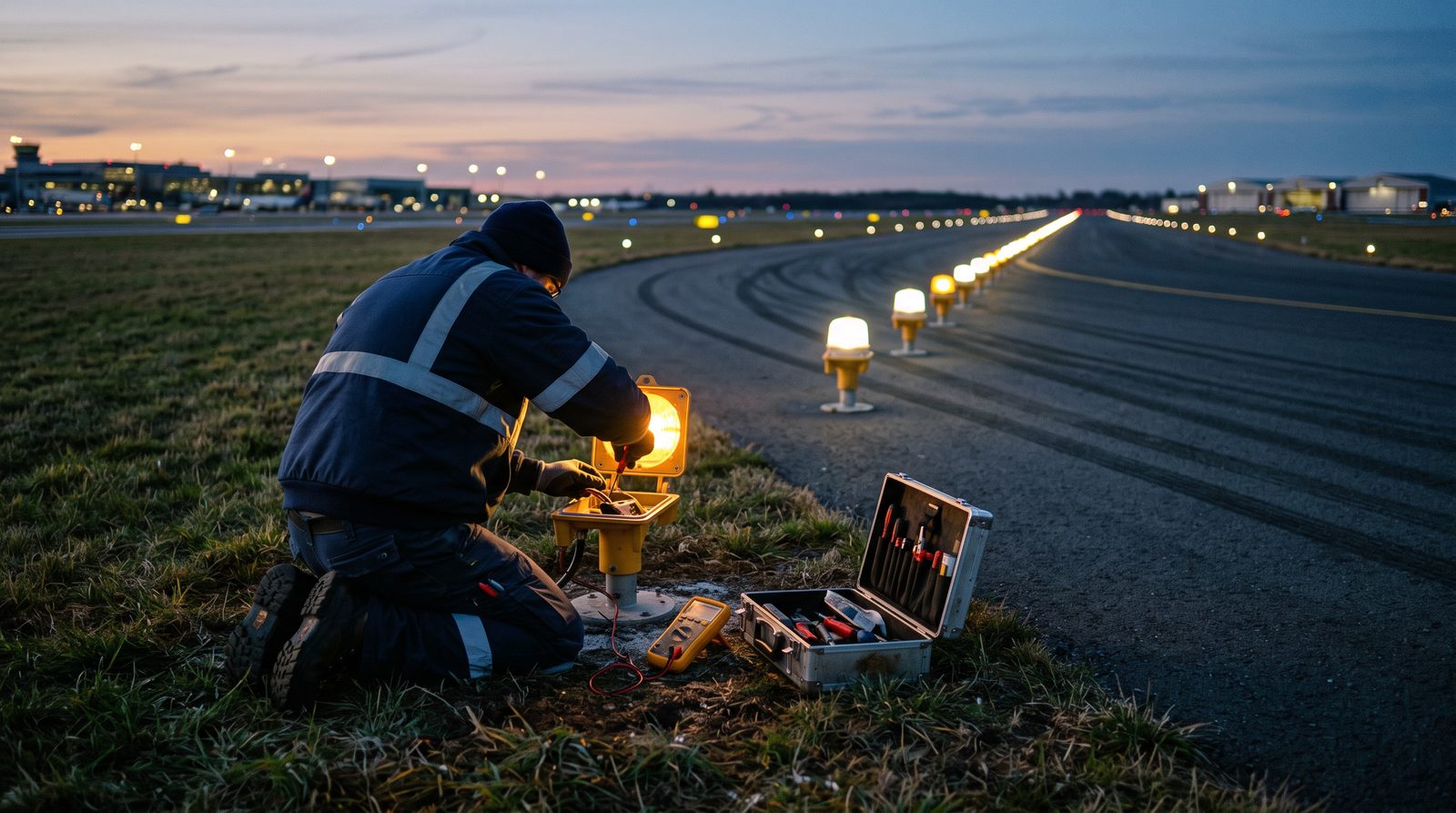

Nadziemne światła krawędziowe drogi startowej i kołowania (punkt 5.3.2, tabela 5-5). Codziennie wykonywać obchód w zmierzchu lub w nocy w poszukiwaniu przyćmionych, zgaszonych i źle ustawionych świateł oraz sprawdzać czystość kloszy. Co miesiąc sprawdzać ustawienie kloszy i wykonywać badania fotometryczne świateł krawędziowych drogi startowej o wysokiej intensywności (HIRL). Co pół roku sprawdzać wysokość światła względem poziomu terenu i szukać wilgoci w podstawach i obudowach. Raz w roku kontrolować każdą oprawę pod kątem pęknięć i korozji, czyścić styki i sprawdzać uszczelki. Punkt 5.3.3.6 dodaje, że każde światło powinno być dokładnie czyszczone co najmniej raz w roku.

Światła wpuszczone w nawierzchnię drogi startowej i kołowania (punkt 5.3.4, tabela 5-6). Codzienny obchód w zmierzchu rejestruje zgaszone i przyćmione światła. Co tydzień elektryk wymienia wadliwe jednostki na odnowione części zapasowe. Co miesiąc czyścić zabrudzone klosze i wykonywać badanie fotometryczne oświetlenia drogi startowej. Co dwa miesiące sprawdzać moment dokręcenia śrub mocujących skalibrowanym kluczem dynamometrycznym. Co pół roku sprawdzać płytkie podstawy pod kątem wody.

MALSR (punkt 5.10, tabela 5-12). Codziennie zapisywać przepalone lampy. Co tydzień prosić wieżę o przełączanie każdego stopnia jasności, podczas gdy technik obserwuje, wymieniać lampy i czyścić optykę. Co miesiąc zapisywać napięcia w szafie sterowniczej i usuwać roślinność. Co pół roku sprawdzać kąt wysokości świateł na każdej stacji, konstrukcje, obszar podejścia pod kątem nowych przeszkód oraz sterowanie fotoelektryczne. Raz w roku kontrolować urządzenia rozdzielcze, rezystancję izolacji kabli, bezpieczniki i styki.

Inne systemy. Latarnie obrotowe mają kontrole dzienne, co dwa miesiące, co pół roku i roczne w punkcie 5.5.2, zaczynając od dziennego zliczania błysków. ODALS w punkcie 5.15 obejmuje od miesięcznych kontroli wzrokowych po test izolacji kabli i rezystancji przewodników co trzy lata. VASI w punkcie 5.8 ma ten sam wzór co PAPI, a agregaty rezerwowe w punkcie 5.14 mają kontrole tygodniowe, kwartalne i roczne.

Badania fotometryczne: jak często

To pytanie pada najczęściej, a odpowiedź ma trzy warstwy.

Tabele umieszczają badania fotometryczne świateł drogi startowej w kolumnie miesięcznej. Tabela 5-5 wymienia „Wykonać badanie fotometryczne (HIRL) i sprawdzić ustawienie oraz orientację świateł” jako miesięczne i nieplanowane. Tabela 5-6 wymienia „Wykonać badanie fotometryczne systemów oświetlenia drogi startowej” tak samo. Dla świateł nadziemnych punkt 5.3.2.1.2(c) mówi, że to badanie dotyczy przede wszystkim HIRL.

Tekst następnie czyni interwał decyzją lokalną. Punkty 5.3.2.1.2(e) i 5.3.4.1.3(d) mówią, że konieczna częstotliwość będzie się różnić w zależności od obiektu i od drogi startowej, ruchu i wieku opraw, i może być dostosowana po zdobyciu doświadczenia.

Tekst ustala też dolną granicę. Dla drogi startowej z podejściem precyzyjnym zarówno punkt 5.3.2.1.2(f), jak i wstęp do punktu 5.3.4.1.3 mówią, że częstotliwość powinna opierać się na gęstości ruchu, lokalnym zanieczyszczeniu, niezawodności sprzętu i bieżącej ocenie wyników pomiarów, „ale w każdym razie nie powinna być mniejsza niż dwa razy w roku”. Punkt 5.3.4.1.3(e) dodaje, że światła osi drogi startowej zbierają gumę, więc mogą być konieczne tygodniowe kontrole, zwłaszcza na drogach kategorii II i III. Punkt 5.3.4.1.1(b) zauważa, że nocne badanie fotometryczne nie jest praktyczne, więc lotnisko może ustalić własną definicję „przyćmionego” dla dziennego obchodu.

Badanie ma swoje miejsce w sekwencji prac. Okólnik wymaga pomiaru przed czyszczeniem, wymianą lamp lub przestawieniem, aby ustalić, czy konserwacja jest potrzebna, i kolejnego pomiaru po niej, aby potwierdzić, że zadziałała. Wyzwalaczem jest 70 procent. Światło, którego wyjście spadnie poniżej 70 procent minimum wymaganego przy maksymalnym natężeniu według AC 150/5345-46, jest opisane jako nieskuteczne przy wysokiej jasności tła i niskiej widzialności i powinno być objęte czyszczeniem lub konserwacją (punkty 4.1.12, 5.3.2.1.2(f) i 5.3.4.1.3(f)).

Co do sprzętu, punkt 4.1.12 jest dosadny. Ręczny miernik punktowy „okazał się bardzo nieskuteczny” i nie uwzględnia błędów ustawienia. Systemy mobilne mogą badać pojedyncze oprawy w ruchu, niektóre wytwarzają wykresy izokandeli i wskazują źle ustawione oprawy, a niektóre podają współrzędne GPS każdego światła. Cokolwiek jest używane, „musi być najwyższej jakości i wykazane jako zdolne do wysokiej dokładności i powtarzalności”. Przewodnik po pomiarach fotometrycznych omawia, co to oznacza w praktyce.

Kontrole ustawienia PAPI

PAPI ma jeden z bardziej zajętych harmonogramów w tabeli 5-9. Codziennie wszystkie lampy powinny świecić równie jasno, a zgaszoną lub przyciemnioną lampę należy natychmiast wymienić. Co miesiąc punkt 5.7.1.2(h) wymaga sprawdzenia poziomego i bocznego wyrównania obudów oraz pionowego kąta ustawienia przyrządem do ustawiania PAPI. Kąt i datę zapisuje się w dzienniku. Ten sam punkt mówi, że ustawienie należy sprawdzać częściej, gdy grunt zamarza, rozmarza lub zmienia wilgotność, zwłaszcza glina. Punkt 5.7.1.2(i) dodaje kontrolę po każdym kontakcie z kosiarką lub sprzętem rolniczym, a pozycja (k) dotyczy przełącznika pochylenia.

Co kwartał punkt 5.7.1.3 wymaga kontroli powierzchni ograniczającej przeszkody pod kątem wzrostu drzew, nowych wież i linii słupów. Opisuje ona powierzchnię jako rozciągającą się 10 stopni po obu stronach osi drogi startowej do 4 mil (6,44 km) od punktu początkowego. Co pół roku kable podziemne mają test rezystancji izolacji, a system uziemienia test rezystancji.

Samo ustawienie jest czynnością naziemną. Punkt 5.7.2.1 używa klinometru dostarczonego z urządzeniami, a technik staje około 15 m (50 stóp) przed każdą obudową, aby potwierdzić, że barwa zmienia się jednocześnie na całej jej szerokości. Tabela A-7 podaje wartości odniesienia dla ścieżki podejścia 3 stopnie, chyba że lokalnie ustalono inny standard: 3° 30′ dla jednostki D najbliżej drogi startowej, potem 3° 10′, 2° 50′ i 2° 30′ dla jednostki A. Tolerancja wynosi ±2 minuty przy montażu i ±6 minut w eksploatacji, z poziomym wyrównaniem równoległym do osi w granicach ±½ stopnia i nie więcej niż jedną lampą zgaszoną w obudowie. Okólnik nie mówi nic o kontroli PAPI w locie. Przewodnik o akceptacji regulacyjnej bada, jak zmierzone kąty przejścia odnoszą się do tych wartości.

Kontrole elektryczne i optyczne

Harmonogramy łączą dwa rodzaje pracy, warto je rozdzielić.

Strona elektryczna zapewnia, że prąd dociera do świateł w odpowiednim natężeniu. Obejmuje rezystancję izolacji obwodów pola, prąd wyjściowy regulatora na każdym stopniu, napięcie wejściowe, rezystancję uziemienia, wytrzymałość dielektryczną oleju, przekaźniki, bezpieczniki i przełączniki, ograniczniki przepięć oraz zasilanie rezerwowe. Tabela A-8 podaje pasma prądu: na przykład dla regulatora 3-stopniowego 6,6 A, od 6,50 do 6,70 A na pełnym stopniu. Niczego z tego nie widać z zewnątrz pomieszczenia ani kabla.

Strona optyczna sprawdza to, co widzi pilot. Obejmuje wyłączenia, czystość kloszy, orientację, zmierzone wyjście, ustawienie PAPI, kąty wysokości MALSR i wszystko, co zasłania widok. Tabela A-8 określa też sprawność według systemu dla operacji. Krawędziowe światła drogi startowej wymagają 85 procent świecących, rosnąc do 95 procent sprawnych na drogach kategorii II i III. Światła osi wymagają 95 procent sprawnych, a strefy dotyku 90 procent. Progowe światła na drogach VFR i nieprecyzyjnych IFR wymagają 75 procent świecących, tak samo światła końca. Uwaga 1 dodaje, że niesprawne światła nie powinny tworzyć wzoru zmieniającego system i nie powinny sąsiadować, z wyjątkiem sytuacji, gdy na to pozwala listwa lub poprzeczka.

Gdzie pasuje przegląd dronem

Większość kolumny optycznej dotyczy mierzenia światła z miejsca, z którego widzi je pilot, czyli tego, co robi przegląd dronem. Kolumna elektryczna nie. Poniższa tabela zestawia każdą zaplanowaną kontrolę z jednym i drugim.

TarmacView wykonuje inspekcję oświetlenia lotniskowego dla PAPI, świateł podejścia , świateł krawędziowych drogi startowej , świateł progowych i końcowych , świateł osi i strefy dotyku oraz świateł drogi kołowania . Każda jednostka dostaje informację o tym, czy świeci, barwa względem położenia, wyjście względem sąsiadów i zadanego stopnia oraz pozycja zmierzona RTK. Loty odbywają się między ruchami w koordynacji z wieżą, bez rezerwowania zamknięcia. Nie mierzy się wyjścia regulatorów, rezystancji izolacji, przełączania zasilania rezerwowego ani niczego pod ziemią. Porównanie z kontrolą w locie przedstawia, co każda metoda obejmuje.

Jak to wypada na tle tekstów EASA i ICAO

Europejskie ramy umieszczają utrzymanie pomocy wizualnych w rozporządzeniu (UE) nr 139/2014, w ADR.OPS.C.015, ze szczegółami w AMC i GM. AMC1 do ADR.OPS.C.015(b) i (f), punkt (c)(4), mówi, że pomiar na drodze startowej z podejściem precyzyjnym kategorii II lub III powinien opierać się na gęstości ruchu, zanieczyszczeniu, niezawodności sprzętu i wynikach z przeszłości, i w każdym razie wynosić co najmniej dwa razy w roku dla świateł wpuszczonych w nawierzchnię i raz w roku dla pozostałych. To jest dopuszczalny środek zgodności, a nie sama reguła. Annex 14 ICAO, wydanie 9 tom I, ma tę samą strukturę w zaleceniach 10.5.4 do 10.5.6. Poprawka 18, obowiązująca od 27 listopada 2025 r., mogła zmienić ten tekst, a EASA jeszcze jej nie wdrożyła.

Sformułowanie FAA jest bliskie, z dwiema różnicami. Stosuje dolną granicę do „drogi startowej z podejściem precyzyjnym” bez wskazywania kategorii, a tę samą wartość dwa razy w roku stosuje do świateł nadziemnych i wpuszczonych w nawierzchnię. Strona CS-ADR-DSN EASA i strona ICAO Annex 14 przedstawiają te ramy na własnych warunkach.
